数据中心机电安装施工方案120页(附图丰富)

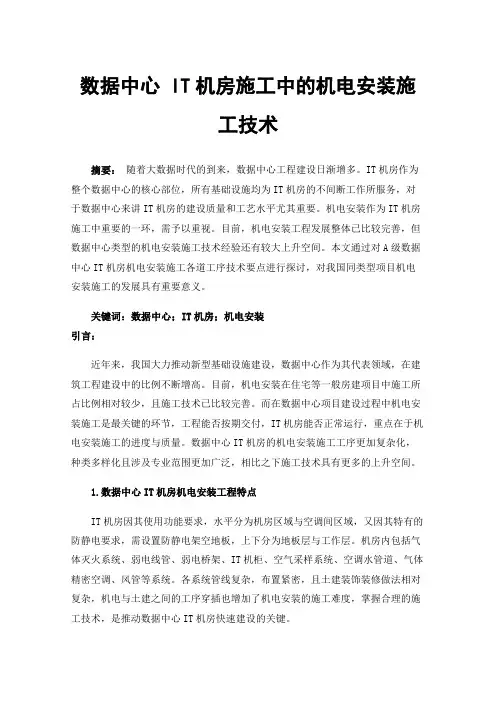

数据中心 IT机房施工中的机电安装施工技术摘要：随着大数据时代的到来，数据中心工程建设日渐增多。

IT机房作为整个数据中心的核心部位，所有基础设施均为IT机房的不间断工作所服务，对于数据中心来讲IT机房的建设质量和工艺水平尤其重要。

机电安装作为IT机房施工中重要的一环，需予以重视。

目前，机电安装工程发展整体已比较完善，但数据中心类型的机电安装施工技术经验还有较大上升空间。

本文通过对A级数据中心IT机房机电安装施工各道工序技术要点进行探讨，对我国同类型项目机电安装施工的发展具有重要意义。

关键词：数据中心；IT机房；机电安装引言：近年来，我国大力推动新型基础设施建设，数据中心作为其代表领域，在建筑工程建设中的比例不断增高。

目前，机电安装在住宅等一般房建项目中施工所占比例相对较少，且施工技术已比较完善。

而在数据中心项目建设过程中机电安装施工是最关键的环节，工程能否按期交付，IT机房能否正常运行，重点在于机电安装施工的进度与质量。

数据中心IT机房的机电安装施工工序更加复杂化，种类多样化且涉及专业范围更加广泛，相比之下施工技术具有更多的上升空间。

1.数据中心IT机房机电安装工程特点IT机房因其使用功能要求，水平分为机房区域与空调间区域，又因其特有的防静电要求，需设置防静电架空地板，上下分为地板层与工作层。

机房内包括气体灭火系统、弱电线管、弱电桥架、IT机柜、空气采样系统、空调水管道、气体精密空调、风管等系统。

各系统管线复杂，布置紧密，且土建装饰装修做法相对复杂，机电与土建之间的工序穿插也增加了机电安装的施工难度，掌握合理的施工技术，是推动数据中心IT机房快速建设的关键。

2.数据中心IT机房施工技术要点2.1 BIM技术应用要点深化确定最终施工图纸，按专业分工绘制模型保证模型的准确性。

利用BIM技术对机房地板层管线综合布置：根据机房地板层实际净高，考虑气体灭火喷头设置规范及节省材料等因素，确定气体灭火系统标高，并根据现场实际情况，确定弱电线管及弱电桥架标高。

数据中心大机电施工方案1. 项目概述本文档旨在提供数据中心大机电施工方案的详细说明。

此方案将涵盖数据中心机电系统的设计、安装和调试步骤，以确保系统的高效稳定运行。

2. 设计方案2.1 电源系统数据中心的电源系统是其核心基础设施之一。

为了确保数据中心的高可靠性和容错性，我们建议采用冗余设计，包括双路供电和备用电源。

同时，应确保电源系统的稳定性和容量足够满足数据中心的需求。

2.2 空调系统数据中心的空调系统对于维持数据中心内部环境的温度和湿度至关重要。

我们建议采用冷热通道隔离设计，以提高空调系统的效率和节能性。

此外，应增加合理的冷却设备数量，以确保数据中心的散热效果。

2.3 UPS系统UPS（不间断电源）系统是数据中心的重要组成部分，用于提供临时电源供应，在电力故障发生时保证数据中心的运行。

我们建议选择高效、可靠的UPS系统，并确保其容量足够满足数据中心的需求。

2.4 机械系统机械系统包括水帘式消防系统和机房轴流风机等。

水帘式消防系统可以有效地降低机房内部的温度，并提供紧急灭火功能。

机房轴流风机应合理布局，确保数据中心的通风和散热效果。

3. 施工步骤3.1 施工准备在正式施工前，我们建议进行详细的施工准备工作，包括项目团队的组建、施工计划的制定和必要设备的准备。

3.2 电源系统施工电源系统的施工包括布线、安装电缆和设备等步骤。

在施工过程中，我们需要遵循相关的安全规范，并确保施工质量。

3.3 空调系统施工空调系统的施工包括安装空调设备、布置冷热通道等步骤。

在施工过程中，我们需要注意空调系统的安装位置和布局，以确保其正常运行。

3.4 UPS系统施工UPS系统的施工包括机柜安装、电缆连接和调试等步骤。

在施工过程中，我们需要确保UPS系统的安全和稳定运行。

3.5 机械系统施工机械系统的施工包括安装水帘式消防系统和机房轴流风机等步骤。

在施工过程中，我们需要遵循相关的安全规范，并保证施工质量。

4. 施工验收当机电施工完成后，我们需要进行相关的验收工作，以确保系统的正常运行和达到设计要求。

一、工程概况1. 工程名称：XX数据中心机房设备安装工程2. 工程地点：XX市XX区XX路XX号3. 工程规模：XX平方米4. 工程内容：机房设备安装、调试、验收等5. 施工单位：XX科技有限公司二、施工组织1. 施工项目经理：张三2. 技术负责人：李四3. 施工班组长：王五4. 施工人员：共10人三、施工准备1. 材料设备准备（1）设备清单：服务器、存储设备、网络设备、电源设备、空调设备等。

（2）材料清单：线缆、接头、连接器、螺丝、工具等。

2. 施工机具准备（1）主要机具：网络测试仪、示波器、万用表、螺丝刀、扳手等。

（2）辅助机具：起重设备、搬运车、梯子等。

四、施工工艺流程1. 设备进场验收：检查设备外观、规格、数量、型号等是否符合要求。

2. 设备安装：按照设计图纸和设备说明书进行安装。

（1）服务器安装：将服务器放置在机架中，连接电源、网络线缆等。

（2）存储设备安装：将存储设备放置在机架中，连接电源、网络线缆等。

（3）网络设备安装：将交换机、路由器等网络设备放置在机架中，连接电源、网络线缆等。

（4）电源设备安装：将UPS、配电柜等电源设备放置在机架中，连接电源、网络线缆等。

（5）空调设备安装：将空调设备放置在机架旁边，连接电源、网络线缆等。

3. 设备调试：对安装完成的设备进行调试，确保设备运行正常。

4. 设备验收：按照设计图纸和设备说明书进行验收，确保设备质量符合要求。

五、施工进度计划1. 第一阶段：设备进场验收（1天）2. 第二阶段：设备安装（3天）3. 第三阶段：设备调试（2天）4. 第四阶段：设备验收（1天）总计：7天六、质量保证措施1. 严格按照设计图纸和设备说明书进行施工，确保设备安装正确、牢固。

2. 使用合格的设备和材料，确保施工质量。

3. 施工过程中，加强质量控制，发现问题及时整改。

4. 施工完成后，对设备进行全面验收，确保设备质量符合要求。

七、安全措施1. 施工现场设置安全警示标志，确保施工人员安全。

9.11机电安装施工方案9.11.1给排水施工方案9.11.1.1预留预埋施工方案机电工程深化设计完成后，预留预埋工程是机电工程施工起点，是整个机电工程质量保证的基础，是保证机电管线准确性、结构完整性、实现建筑标高和功能要求的一项精细化工程。

1）预留预埋施工流程图预留预埋施工流程图2）给排水工程预留预埋（1）在土建楼板模板铺设完毕，底筋绑扎前，根据规范要求及现场结构钢筋绑扎成形的位置尺寸，确定套管位置，将钢套管放在预留的位置，用铁丝将钢套管绑扎好，用铁钉将铁丝钉在模板上，将钢套管紧紧的固定在模板上，钢套管的底部与模板之间不留缝隙紧贴牢靠。

预埋好后，钢套管内还应放入填料将套管填充满，防止混凝土浇注时进入套管内。

（2）当遇有较大的孔洞,模具与多根钢筋相碰时，与土建技术人员协商，采取相应措施后再进行安装固定。

对砌筑墙上的预留孔洞，派人同土建密切配合，随时检查洞口尺寸，预留出所要求的空隙量。

（3）预留套管①套管基本要求：A给排水管道穿过防火楼板、建筑外墙及隔墙时，应设套管，套管管径比穿墙、板的干管、立管管径大1-2号，一般套管内径不得超过管外径6mm。

B套管顶部高出完成地面20mm，高出厨房、卫生间地面50mm。

安装在墙壁上的套管端头应与饰面相平，套管与管道之间填实。

C管道穿地下室建筑外墙或水池壁时应做防水套管，采取严格的防水措施，套管采用法兰钢管。

D外露管道穿过墙及隔墙，在有涂漆的装修房间或没有装修的空间，可以根据实际情况提供不锈钢装饰板。

E所有穿人防防护墙的水管均在防护墙两侧加密闭阀。

穿防护墙水管在穿墙处的短管上焊接圆环翅片，并在防护墙浇注前安放在其穿墙位置。

②套管制作：严格按照标准图集加工制作防水套管、穿墙套管，并应在套管、翼环外壁刷底漆一道，内部刷防锈漆两道。

A套管长度的确定：穿墙套管长度=墙厚+墙两面装饰厚度，剪力墙上等同结构厚；过楼板套管长度=楼板厚度+底板抹灰厚度+地面抹灰厚度+20mm（厨房、卫生间50mm）；穿基础套管长度=基础厚度+30mm+30mm（两端各伸30mm）；密闭套管长度=墙厚+墙两面装饰厚度+80mm；制作前专业技术员对结构及建筑做法进行全面了解，弄清墙体的厚度、墙体抹灰的厚度，据此决定套管的长度，然后对班组进行详细的交底。

机电安装施工方案1给排水施工方案1.1预留预埋施工方案机电工程深化设计完成后，预留预埋工程是机电工程施工起点，是整个机电工程质量保证的基础，是保证机电管线准确性、结构完整性、实现建筑标高和功能要求的一项精细化工程。

1）预留预埋施工流程图预留预埋施工流程图2）给排水工程预留预埋（1）在土建楼板模板铺设完毕，底筋绑扎前，根据规范要求及现场结构钢筋绑扎成形的位置尺寸，确定套管位置，将钢套管放在预留的位置，用铁丝将钢套管绑扎好，用铁钉将铁丝钉在模板上，将钢套管紧紧的固定在模板上，钢套管的底部与模板之间不留缝隙紧贴牢靠。

预埋好后，钢套管内还应放入填料将套管填充满，防止混凝土浇注时进入套管内。

（2）当遇有较大的孔洞,模具与多根钢筋相碰时，与土建技术人员协商，采取相应措施后再进行安装固定。

对砌筑墙上的预留孔洞，派人同土建密切配合，随时检查洞口尺寸，预留出所要求的空隙量。

（3）预留套管①套管基本要求：A给排水管道穿过防火楼板、建筑外墙及隔墙时，应设套管，套管管径比穿墙、板的干管、立管管径大1-2号，一般套管内径不得超过管外径6mm。

B套管顶部高出完成地面20mm，高出厨房、卫生间地面50mm。

安装在墙壁上的套管端头应与饰面相平，套管与管道之间填实。

C管道穿地下室建筑外墙或水池壁时应做防水套管，采取严格的防水措施，套管采用法兰钢管。

D外露管道穿过墙及隔墙，在有涂漆的装修房间或没有装修的空间，可以根据实际情况提供不锈钢装饰板。

E所有穿人防防护墙的水管均在防护墙两侧加密闭阀。

穿防护墙水管在穿墙处的短管上焊接圆环翅片，并在防护墙浇注前安放在其穿墙位置。

②套管制作：严格按照标准图集加工制作防水套管、穿墙套管，并应在套管、翼环外壁刷底漆一道，内部刷防锈漆两道。

A套管长度的确定：穿墙套管长度=墙厚+墙两面装饰厚度，剪力墙上等同结构厚；过楼板套管长度=楼板厚度+底板抹灰厚度+地面抹灰厚度+20mm（厨房、卫生间50mm）；穿基础套管长度=基础厚度+30mm+30mm（两端各伸30mm）；密闭套管长度=墙厚+墙两面装饰厚度+80mm；制作前专业技术员对结构及建筑做法进行全面了解，弄清墙体的厚度、墙体抹灰的厚度，据此决定套管的长度，然后对班组进行详细的交底。

数据中心机房工程施工计划方案
可以参考：
一、项目背景
本数据中心服务器机房建设项目，位于XX省XX市XX县XX路XX号，主体工程由XX公司承担，项目由XX公司与XX公司签订合同，本数据中
心服务器机房建设总投资金额为XXXXX元，本次项目建设时间为20XX年
XX月－20XX年XX月，预计完工时间为20XX年XX月。

二、工程概况
本次数据中心服务器机房建设项目，共分为机房建筑、机房系统和机
房动环监控三部分，机电设备安装、消防设备安装和网络系统安装三个环节。

1.机房建筑：主要是指机房墙体砌筑，室内地面施工，室内空调装修，机房窗户安装，机房配电设备安装，室内消防设施安装，机房照明系统安装，机房门窗安装，室内装修等工程。

2.机房系统：主要包括机房空调系统、监控系统、安全系统、机架/
机位系统、电源系统等系统的安装及调试工作。

3.机房动环监控：指机房空调系统、监控系统、安全系统、电源系统
等系统的动环及工况监控系统及调试工作。

三、工程实施方案
1．项目管理
（1）项目组织结构图：主要由XX公司承担项目，现场施工、设备安装等工作由XX公司指派的施工经理和技术人员负责，技术支持由XX公司提供。

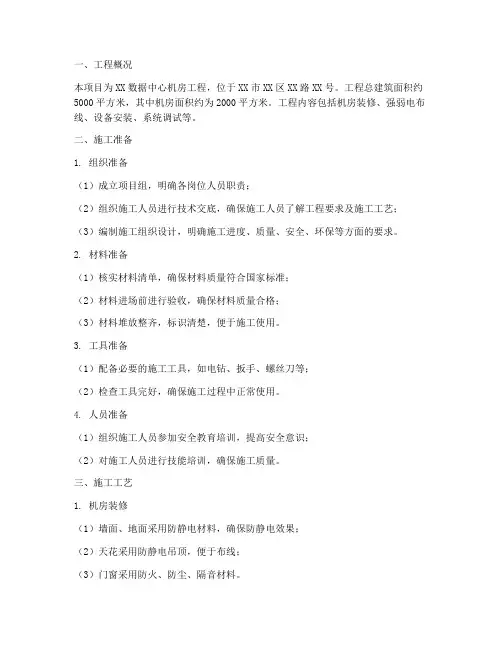

一、工程概况本项目为XX数据中心机房工程，位于XX市XX区XX路XX号。

工程总建筑面积约5000平方米，其中机房面积约为2000平方米。

工程内容包括机房装修、强弱电布线、设备安装、系统调试等。

二、施工准备1. 组织准备（1）成立项目组，明确各岗位人员职责；（2）组织施工人员进行技术交底，确保施工人员了解工程要求及施工工艺；（3）编制施工组织设计，明确施工进度、质量、安全、环保等方面的要求。

2. 材料准备（1）核实材料清单，确保材料质量符合国家标准；（2）材料进场前进行验收，确保材料质量合格；（3）材料堆放整齐，标识清楚，便于施工使用。

3. 工具准备（1）配备必要的施工工具，如电钻、扳手、螺丝刀等；（2）检查工具完好，确保施工过程中正常使用。

4. 人员准备（1）组织施工人员参加安全教育培训，提高安全意识；（2）对施工人员进行技能培训，确保施工质量。

三、施工工艺1. 机房装修（1）墙面、地面采用防静电材料，确保防静电效果；（2）天花采用防静电吊顶，便于布线；（3）门窗采用防火、防尘、隔音材料。

2. 强电布线（1）强弱电分开布线，确保信号稳定；（2）电缆采用屏蔽电缆，降低电磁干扰；（3）电缆走线合理，便于后期维护。

3. 弱电布线（1）网络布线采用超五类或六类非屏蔽双绞线；（2）电话布线采用二芯或四芯电话线；（3）监控布线采用同轴电缆。

4. 设备安装（1）服务器、存储设备等机架式设备安装，确保设备固定牢固；（2）空调、消防等设备安装，确保设备运行稳定；（3）设备连接，确保连接正确、牢固。

5. 系统调试（1）对网络、电话、监控等系统进行调试，确保系统正常运行；（2）对设备进行测试，确保设备性能符合要求；（3）对机房环境进行测试，确保环境符合国家标准。

四、施工进度安排1. 施工前期：完成施工组织设计、材料采购、人员培训等工作；2. 施工中期：完成机房装修、强弱电布线、设备安装等工作；3. 施工后期：完成系统调试、验收等工作。

数据中心施工方案1. 引言本文档旨在为数据中心施工提供一个详细的方案。

数据中心是组织中心化数据存储和处理的关键设施，其设计和施工需要深入考虑安全性、可靠性以及可扩展性。

本方案将重点介绍数据中心施工的关键步骤和要点。

2. 施工前准备在进行数据中心施工前，需要进行一系列的准备工作，包括但不限于以下方面：2.1 需求分析首先，需要对数据中心的需求进行详细分析。

包括数据量、处理能力、可扩展性等方面的考虑。

这将有助于确保数据中心的设计和施工满足组织的需求。

2.2 地点选择选择合适的地点进行数据中心的施工是十分重要的。

要考虑地理位置、环境风险、供电和网络等基础设施条件。

2.3 设计阶段在施工前的设计阶段，需要确定数据中心所需的硬件设备、布局、通风等方面的要求。

同时还需要进行安全性和容灾性的设计。

3. 施工步骤3.1 基础设施工程首先，进行基础设施工程。

包括地基的筑建、建筑物的搭建以及供电、给排水等基础设施的建设。

3.2 IT设备安装接下来，进行IT设备的安装工作。

包括服务器、网络设备、存储设备等的安装和配置。

需要确保设备的正确连接和设置，以确保数据中心的正常运行。

3.3 动力系统建设数据中心需要稳定的电力供应和备用电源系统。

在施工过程中，需要安装UPS （不间断电源）和发电机等设备，以提供稳定的电力支持。

3.4 网络系统建设数据中心需要高速可靠的网络连接，以支持数据的传输和访问。

在施工过程中，需要进行网络设备的配置和连接，确保网络的可用性和安全性。

3.5 空调系统建设数据中心需要确保温度和湿度的稳定，以保护设备的正常工作。

在施工过程中，需要安装空调系统，并进行合适的调试和设置。

3.6 安全系统建设为了保护数据中心的安全，需要建设合适的安全系统。

包括入侵检测系统、视频监控系统、门禁系统等。

确保只有授权人员能够进入数据中心。

3.7 系统调试和测试在施工完成后，需要对数据中心的各个系统进行调试和测试。

确保各个系统正常运行、相互兼容，满足组织的需求。

数据中心/机房工程施工方案及技术措施一、施工总部署1、本项目重点关注的施工部位和方案我公司承诺将本项目在满足国家规范、行业标准、用户需求的前提下，花费主要精力突出本项目如下几个方面，将这几方面做成行业里的旗帜性标准并成为本工程的亮点：●前厅和参观走廊作为参观者的第一印象非常重要，其装修注意放线准确性及细节收边，在支架焊接前把各相关尺寸反复落实。

●前厅和运维控制室突出墙面和吊顶效果。

●电气配电柜安装、电缆压接、捆扎做到点对点测试确保系统安全可靠运行。

●综合布线系统（含光纤）槽道以及线缆捆扎整齐划一。

●机柜等重型设备搬运、安装应规范、可靠，尤其注意部分电容器件的防护、防爆。

●主机房吊顶保温重点确保其密闭性。

2、施工组织的亮点分析本项目作为XX公司近几年的重点项目，公司董事会高度重视，并进行了重点部署，为此我们付出了巨大努力并针对本项目做了精心的施工组织设计，现将本项目施工组织亮点做如下阐述：●高水平的管理团队。

本项目配备的项目管理团队是XX公司最高水平项目管理人员组成。

该项目管理团队业绩：鲁班奖工程：XX机房工程。

国家优质工程：XX机房工程。

国内第一模块化云计算中心：XX。

●专业化的施工队伍。

本项目施工队伍直接从优质工程施工队伍选拔而出。

装修、电气、暖通、弱电队伍参加了上述三个项目。

为本项目配备的施工队伍素质高、文明、配合有良好的道德规范，有这样的管理团队和施工队伍做保证，本项目一定能做出精品。

●1：1放线目前，行业中绝大部分施工队伍的项目放线仅仅按照主要房间格局放线，本项目施工组织亮点之一就是1：1放线将吊顶布局、地面布局完整的放线投影到位，既有利于施工，也有利于用户的直观感受，有利于将问题发现在前期，有力的支撑着工程顺利实施。

●透明化施工---技术演示本项目将配备专业人员对每个施工部位的每个工序不间断拍照，甲方和监理方任意时刻想看到工程是如何实施的，通过图片进行技术演示，一步一步的生动地将工程从开工到完工完整地呈现出来。

数据中心机房综合布线系统施工方案1.1施工前的环境检查在安装工程开始以前应对交接间、设备间的建筑和环境条件进行检查，具备下列条件方可开工，交接间、设备间、工作区土建工程已全部竣工。

房屋地面平整、门的高度和宽度应不妨碍设备和器材的搬运，门锁和钥匙齐全。

房屋预留地槽、暗管、孔洞的位置、数量、尺寸均应符合设计要求。

对设备间铺设活动地板应专门检查，地板板块铺设严密坚固，每平方米水平允许偏差不应大于2mm，地板立柱牢固，活动地板防静电措施的接地应符合设计和产品说明要求。

交接间、设备间应提供可靠的施工电源和接地装置。

交接间、设备间的面积，环境温、湿度应符合设计要求和相关规定。

1.2器材检验一般要求施工前，对工程所用缆线器材规格、程式、数量、质量进行检查，无出厂检验证明材料者或与设计不符不得在工程中使用。

经检验的器材应做好记录，对不合格的器件应单独存放，以备核查与处理。

1.3型材、管材与铁件的检验要求各种型材的材质、规格、型号应符合设计文件的规定，表面应光滑、平整、不得变形、断裂。

管材采用钢管、硬聚氯乙稀管、玻璃钢管时，其管身应光滑无伤痕，管孔无变形，孔径、壁厚应符合设计要求。

管道采用水泥管块时，应符合邮电部《通信管道工程施工及验收技术规范》（YDJ39—90）中相关规定。

各种铁件的材质、规格均应符合质量标准，不得有歪斜、扭曲、飞刺、断裂或破损。

铁件的表面处理和镀层应均匀完整、表面光洁、无脱落、气泡等缺陷。

1.4机架安装机架安装完毕后，垂直偏差度不应大于3mm。

机架上的各种零件不得脱落或碰坏。

漆面如有脱落应予以补漆，各种标志完整清晰。

机架的安装应牢固，应按施工图的防震要求进行加固。

安装机架面板，架前应留有1.5m空间，机架背面离墙距离应大于0.8m，以便于安装和施工。

壁挂式机框底距地面宜为300~800 mm。

1.5配线设备机架安装采用下走线方式时,架底位置应与电缆上线孔相对应。

各直列垂直倾斜误差不应大于3mm，底座水平误差每平方米不应大于2mm。

数据中心机房工程施工计划方案目录F 明管敷设 (45)2）质量标准 (47)G 管内穿线 (50)3）质量标准 (50)4）成品保护 (50)2、根据机房的要求放置KVM机器设备； (72)一、计算机网络质量标准 (81)2、一般项目 (82)二、应用软件质量标准 (83)三、网络安全质量标准 (84)（2）应使用安全性较高的文件系统； (85)2、一般项目 (85)2、报警系统调试 (88)4、紧急应变措施及设施配置 (121)①培训内容 (156)②参加培训的人员 (156)③培训地点 (156)④培训时间 (156)⑤培训目的和应达到的结果 (156)①培训内容 (156)②参加培训人员 (157)③培训地点： (157)④培训时间： (157)⑤培训目的和应达到的结果 (157)第一章工程概况 (16)第一节. ............................................................... 工程概况16第二节. ......................................................... 本工程承包范围16第二章本施组设计编制原则及依据 (16)第一节. ............................................................... 编制原则16第二节. ............................................................... 编制依据17第三章主要经济技术指标 (19)第一节. ........................................................... 工程质量目标19第二节. ........................................................... 工程工期目标19第三节. .................................................. 工程安全文明施工目标19 第四章针对本工程的总体部署 (19)第一节. .............................................. 本项目施工特点、难点分析19 第二节. .................................................. 针对本工程的总体部署20 2.1............................................... 组织机构人员配置方面的措施202.2................................................... 项目管理制度方面的措施212.3....................................................... 进度管理方面的措施212.4................................................... 工程质量管理方面的措施222.5................................................. 安全与卫生管理方面的措施232.6............................................... 施工组织技术管理方面的措施232.7....................................................... 文档管理方面的措施242.8................................................... 项目会议制度方面的措施252.9................................................... 项目报告制度方面的措施262.10项目沟通制度方面的措施 (26)2.11项目变更管理制度方面的措施 (27)2.12材料与设备的试验、检验方面的措施 (27)2.13设备与材料供应、运输、包装、仓储、使用和交付方面的措施 (28)2.14系统及设备安装、部署要求方面的措施 (30)2.15验收管理方面的措施 (32)2.16培训管理方面的措施 (32)2.17移交管理方面的措施 (33)第五章各分项工程主要施工方案 (34)第一节. .................................................. 建筑装修工程施工方案341.1..................................................... 地板下防尘漆施工方案341.2....................................................... 抗静电地板施工方案351.3..................................................... 顶内刷防尘漆施工方案351.4....................................................... 铝合金吊顶施工方案361.5....................................................... 石膏板封窗施工方案371.6....................................................... 彩钢板墙面施工方案371.7..................................................... 电气照明工程施工方案391.8....................................................... 开关、插座施工方案39421.10电缆敷设施工方案 (48)第二节. .................................................. 防雷接地系统施工方案522.1............................................................ 材料及机具准备522.2.......................................................... 机房防雷接地施工522.3............................................................ 机房安全保护地532.4............................................................ 机房交流工作地532.5.......................................................... 机房直流接地系统532.6............................................................ 机房等电位接地532.7.......................................................... 机房屏蔽接地系统542.8....................................................... 机房防静电接地系统542.9................................................... 机房电源的防雷接地系统54第三节. .............................................. 机房空气调节系统施工方案54 3.1.......................................................... 新风系统施工方案543.2..................................................... 专用空调系统施工方案63第四节. .................................................. 综合布线系统施工方案64 644.2.......................................................... 器材检验一般要求644.3............................................... 型材、管材与铁件的检验要求644.4.................................................................. 机架安装644.5.......................................................... 配线设备机架安装654.6.......................................................... 各类接线模块安装654.7.............................................................. 信息插座安装654.8....................................................... 电缆桥架及槽道安装654.9................................................................ 缆线的敷设654.10预埋线槽和暗管敷设缆线的规定 (66)4.11设置电缆桥架和线槽敷设缆线的规定 (66)4.12配线子系统缆线敷设支撑保护的要求 (67)4.13干线子系统缆线敷设支撑保护的要求 (68)4.14缆线终端的一般要求 (68)4.15对绞电缆芯线终端的要求 (68)4.16光缆芯线终端的要求 (69)4.17各类跳线的成端 (69)第五节. .............................................. 机房设备环境监控施工方案69 5.1.................................................................. 施工程序695.2................................................................ 协调与配合695.3.............................................................. 主要施工方法695.4................................................... 成品保护和成本控制措施72第六节. ....................................................... KVM系统施工方案72 第七节. ....................................................... 消防系统施工方案72 7.1.......................................................... 安装工程施工原则727.2.......................................................... 消防系统配管安装737.3.......................................................... 消防系统线路敷设737.4.......................................................... 火灾探测器的安装747.5................................................... 气体灭火控制器的安装。

9.11机电安装施工方案9.11.1给排水施工方案9.11.1.1预留预埋施工方案机电工程深化设计完成后，预留预埋工程是机电工程施工起点，是整个机电工程质量保证的基础，是保证机电管线准确性、结构完整性、实现建筑标高和功能要求的一项精细化工程。

1）预留预埋施工流程图预留预埋施工流程图2）给排水工程预留预埋（1）在土建楼板模板铺设完毕，底筋绑扎前，根据规范要求及现场结构钢筋绑扎成形的位置尺寸，确定套管位置，将钢套管放在预留的位置，用铁丝将钢套管绑扎好，用铁钉将铁丝钉在模板上，将钢套管紧紧的固定在模板上，钢套管的底部与模板之间不留缝隙紧贴牢靠。

预埋好后，钢套管内还应放入填料将套管填充满，防止混凝土浇注时进入套管内。

（2）当遇有较大的孔洞,模具与多根钢筋相碰时，与土建技术人员协商，采取相应措施后再进行安装固定。

对砌筑墙上的预留孔洞，派人同土建密切配合，随时检查洞口尺寸，预留出所要求的空隙量。

（3）预留套管①套管基本要求：A给排水管道穿过防火楼板、建筑外墙及隔墙时，应设套管，套管管径比穿墙、板的干管、立管管径大1-2号，一般套管内径不得超过管外径6mm。

B套管顶部高出完成地面20mm，高出厨房、卫生间地面50mm。

安装在墙壁上的套管端头应与饰面相平，套管与管道之间填实。

C管道穿地下室建筑外墙或水池壁时应做防水套管，采取严格的防水措施，套管采用法兰钢管。

D外露管道穿过墙及隔墙，在有涂漆的装修房间或没有装修的空间，可以根据实际情况提供不锈钢装饰板。

E所有穿人防防护墙的水管均在防护墙两侧加密闭阀。

穿防护墙水管在穿墙处的短管上焊接圆环翅片，并在防护墙浇注前安放在其穿墙位置。

②套管制作：严格按照标准图集加工制作防水套管、穿墙套管，并应在套管、翼环外壁刷底漆一道，内部刷防锈漆两道。

A套管长度的确定：穿墙套管长度=墙厚+墙两面装饰厚度，剪力墙上等同结构厚；过楼板套管长度=楼板厚度+底板抹灰厚度+地面抹灰厚度+20mm（厨房、卫生间50mm）；穿基础套管长度=基础厚度+30mm+30mm（两端各伸30mm）；密闭套管长度=墙厚+墙两面装饰厚度+80mm；制作前专业技术员对结构及建筑做法进行全面了解，弄清墙体的厚度、墙体抹灰的厚度，据此决定套管的长度，然后对班组进行详细的交底。

目录第一章工程概况 (9)第一节. 工程概况 (9)第二节. 本工程承包范围 (9)第二章本施组设计编制原则及依据 (9)第一节. 编制原则 (9)第二节. 编制依据 (10)第三章主要经济技术指标 (12)第一节. 工程质量目标 (12)第二节. 工程工期目标 (12)第三节. 工程安全文明施工目标 (12)第四章针对本工程的总体部署 (12)第一节. 本项目施工特点、难点分析 (12)第二节. 针对本工程的总体部署 (13)2.1 组织机构人员配置方面的措施 (13)2.2 项目管理制度方面的措施 (14)2.3 进度管理方面的措施 (14)2.4 工程质量管理方面的措施 (15)2.5 安全与卫生管理方面的措施 (16)2.6 施工组织技术管理方面的措施 (16)2.7 文档管理方面的措施 (17)2.8 项目会议制度方面的措施 (18)2.9 项目报告制度方面的措施 (19)2.10 项目沟通制度方面的措施 (19)2.11 项目变更管理制度方面的措施 (20)2.12 材料与设备的试验、检验方面的措施 (20)2.13 设备与材料供应、运输、包装、仓储、使用和交付方面的措施 (21)2.14 系统及设备安装、部署要求方面的措施 (23)2.15 验收管理方面的措施 (25)2.16 培训管理方面的措施 (25)2.17 移交管理方面的措施 (26)第五章各分项工程主要施工方案 (27)第一节. 建筑装修工程施工方案 (27)1.1 地板下防尘漆施工方案 (27)1.2 抗静电地板施工方案 (28)1.3 顶内刷防尘漆施工方案 (28)1.4 铝合金吊顶施工方案 (29)1.5 石膏板封窗施工方案 (30)1.6 彩钢板墙面施工方案 (30)1.7 电气照明工程施工方案 (32)1.8 开关、插座施工方案 (32)1.9 管线敷设施工方案 (35)1.10 电缆敷设施工方案 (41)第二节. 防雷接地系统施工方案 (45)2.1 材料及机具准备 (45)2.2 机房防雷接地施工 (45)2.3 机房安全保护地 (46)2.4 机房交流工作地 (46)2.5 机房直流接地系统 (46)2.6 机房等电位接地 (46)2.7 机房屏蔽接地系统 (47)2.8 机房防静电接地系统 (47)2.9 机房电源的防雷接地系统 (47)第三节. 机房空气调节系统施工方案 (47)3.1 新风系统施工方案 (47)3.2 专用空调系统施工方案 (56)第四节. 综合布线系统施工方案 (56)4.1 施工前的环境检查 (56)4.2 器材检验一般要求 (57)。

目录第一章工程概况 (9)第一节.工程概况 (9)第二节。

本工程承包范围 (9)第二章本施组设计编制原则及依据 (9)第一节.编制原则 (9)第二节。

编制依据 (10)第三章主要经济技术指标 (12)第一节.工程质量目标 (12)第二节.工程工期目标 (12)第三节。

工程安全文明施工目标 (12)第四章针对本工程的总体部署 (12)第一节.本项目施工特点、难点分析 (12)第二节.针对本工程的总体部署 (13)2.1组织机构人员配置方面的措施 (13)2。

2项目管理制度方面的措施 (14)2.3进度管理方面的措施 (14)2。

4工程质量管理方面的措施 (15)2.5安全与卫生管理方面的措施 (16)2。

6施工组织技术管理方面的措施 (16)2.7文档管理方面的措施 (17)2。

8项目会议制度方面的措施 (18)2。

9项目报告制度方面的措施 (19)2。

10项目沟通制度方面的措施 (19)2.11项目变更管理制度方面的措施 (20)2.12材料与设备的试验、检验方面的措施 (20)2。

13设备与材料供应、运输、包装、仓储、使用和交付方面的措施 (21)2.14系统及设备安装、部署要求方面的措施 (23)2.15验收管理方面的措施 (24)2。

16培训管理方面的措施 (25)2.17移交管理方面的措施 (26)第五章各分项工程主要施工方案 (27)第一节.建筑装修工程施工方案 (27)1。

1地板下防尘漆施工方案 (27)1。

2抗静电地板施工方案 (28)1。

3顶内刷防尘漆施工方案 (28)1.4铝合金吊顶施工方案 (29)1.5石膏板封窗施工方案 (30)1.6彩钢板墙面施工方案 (30)1.7电气照明工程施工方案 (32)1.8开关、插座施工方案 (32)1。

9管线敷设施工方案 (35)1.10电缆敷设施工方案 (41)第二节.防雷接地系统施工方案 (45)2.1材料及机具准备 (45)2.2机房防雷接地施工 (45)2。

1.1机房工程施工工艺方案1.1.1工艺要点要点：清理基层→刷底胶→喷（刷）第一遍防尘漆→喷（刷）第二遍防尘漆→检查→要点：材料使用钢钉或自攻螺丝，保证边龙骨水平、牢固平整。

板面起拱度准确、表要点：固定机房墙板应将板竖向放置，当两块板在一条竖向龙骨对缝时，其对缝应在要点：钢板不平度≤4mm/M2，屏蔽体垂直度≤5mm，根据屏蔽壳体不同部位承载力的不要点：屏蔽体原材料（Q235-C级钢板）加工制作成单元模块，现场按装采用熔焊工艺要点：冷热通道"的设备布置方式为机柜采用"背靠背、面对面"摆放，两排机柜的正面要点：在双排机柜的两端的侧面安装平移门讲通道封闭起来，并且做响应的隔热隔音机房装饰工程-冷通道-自动门要点：自动门可采用输入密码或刷卡的方式打开自动门，密码盘安装在机柜列外侧门要点：冷通道门及其他所有部件玻璃均为贴膜钢化玻璃，玻璃在遭到破坏碎裂后，不要点：平直、牢固，固定点间距均匀，跨越建筑物变形缝有补偿装置，穿墙有保护管，要点：光滑、平整,无棱刺、无扭曲变形的紧固件、连接件均应镀锌处理。

要点：管网安装和设备就位，安装前认真检查设备的外观和设备的型号应符合设计要求，设备安装应固定牢固。

应严格按照气体灭火设备的施工规范施工。

安装完工后应和报警控制器系统进行联动试验。

机房环境监控系统要点：管线的敷设---监控箱的安装---监控设备的安装--系统连线与接线---监控设备通电调试--被监控设备单项通电调试—系统联合调试--现场清理。

1.1.2施工准备施工准备除应按《基本规定》的相关规定执行外，尚应符合下列规定：1)机房的布置和分区应符合行业标准《民用建筑电气规范》JGJ16-2008第23.2节的要求；2)机房土建专业的施工完毕，地面应找平、清理干净。

并应符合行业标准《民用建筑电气设计规范》JGJ 16-2008 第23.3.2条的要求；3)机房内的给排水管道安装不应渗漏。

1.1.3设备安装1、机房室内装饰装修工程的施工除应执行国家标准《电子信息系统机房施工及验收规范》GB 50462-2008第10章的规定外，尚应符合下列规定：1)在防雷接地等电位排安装完毕并引入机柜线槽和管线的安装完毕后方可进行装饰工程；2)活动地板支撑架应安装牢固，并应调平；3)活动地板的高度应根据电缆布线和空调送风要求确定，宜为200mm～500mm；4)地板线缆出口应配合计算机实际位置进行定位，出口应有线缆保护措施。

数据中心机房工程施工技术方案本机房主要涉及到的施工方法有：装修工程有内墙地面抹灰、轻钢龙骨石膏板隔断、玻璃隔断、抗静电活动地板铺设，另外有配电系统、弱电系统、空调新风系统、消防系统等。

主要分项工程的施工方法、质量控制要点及标准：第一节装修工程一、轻钢龙骨石膏板隔断工程1.材料要求：（1）主材：天地龙骨、竖向龙骨、贯通龙骨、石膏板等均应符合设计要求并有产品合格证。

（2）配件：支撑卡、连接件等应符合设计要求和有关规定标准并与主材配套、具备产品合格证。

（3）紧固材料：射钉、射弹、胀栓、镀锌螺钉、自攻钉等应符合设计要求。

（4）填充隔声材料按设计要求选用并保证厚度。

（5）石膏板规格、尺寸既符合设计要求又适应现场实际高度，石膏板厚度一般选用12mm的。

2.工艺流程：3.施工方法：（1）放线: 按图纸及现场所给基准点，在地面上弹出隔墙位置线、门窗洞口边框线，接着弹出相对应的顶面天龙骨边线，在墙、柱上弹出立线。

（2）安装门框：按设计要求，将隔墙上的门洞口框立好或立好门边龙骨。

（3）打地枕带：按地面弹出的隔墙位置支模，打C20素砼，并养护。

（4）安装天、地龙骨：在砼地枕带上重新弹线，用射钉将地龙骨固定于主体上，射钉间距不大于600mm；校核天龙骨线，用射钉将天龙骨对应固定于顶板上。

（5）竖龙骨分档: 根据隔墙长短及门洞口位置，按罩面板宽度分档，一般间距为453mm或603 mm，不足模数的分档应避开门边。

（6）安装竖龙骨：按分档位置安装竖龙骨，竖龙骨上下两端均应插入天、地龙骨内并予留伸缩量，调整垂直及定位准确后，上下均用拉铆钉固定；靠墙、柱边龙骨用射钉或胀栓、螺钉与墙、柱固定，钉距为1000mm。

（7）安装横向卡挡龙骨：用卡件固定。

（8）安装石膏罩面板及填充隔声材料：检查龙骨安装质量；从门口处开始安装一侧的石膏板，无门洞的墙体由墙的一端开始，石膏板用自攻螺丝固定，板边钉距200mm、板中间距300mm、螺钉距石膏板边缘距离不小于10mm，也不大于16mm，自攻螺丝要拧入石膏板又不破坏纸面；门口上方布板应为刀把形，不应直缝到顶；安装墙内电线管、接线盒；安装墙体内保温材料（用岩棉钉及胶），注意填充密实，接头无空隙；安装墙体另一侧纸面石膏板，其接缝应与第一侧面板缝错开；安装第二层板时，应注意与第一层板错开板缝。

数据中心施工方案随着信息技术的高速发展和大数据时代的到来，各类企业和组织对数据中心的需求越来越大。

数据中心作为一个企业或组织重要的基础设施，承载着大量的设备和数据，具有较高的要求和复杂性。

因此，在数据中心的施工方案中，需要考虑到以下几个方面。

首先，需考虑的是数据中心的布局。

数据中心的布局应根据实际需求，合理规划设备的摆放位置。

需要考虑的因素包括供电、通风和消防等。

供电方面，应确保充足的电力供应，并配置UPS等设备，以保障数据中心的稳定运行。

通风方面，应考虑风道的设计，保证数据中心的通风和散热。

消防方面，需要合理设置消防设备和灭火器，确保数据中心的安全。

其次，数据中心的机柜布局也是一个重要的方面。

机柜是数据中心的核心设备容器，应将其合理摆放，以便于维护和管理。

机柜的布局应考虑空间利用率和通风散热效果。

建议将机柜沿墙放置，形成通道，方便管理人员进行维护和巡视。

同时，机柜内部设备应分类存放，避免不同设备之间的干扰。

此外，数据中心的电缆布线需要合理规划。

电缆布线需要考虑的因素包括电缆的敷设路径、长度和数量等。

建议将不同类型的电缆进行分区域敷设，避免相互干扰。

此外，电缆应按照统一规范进行标识，以方便维护和管理。

最后，数据中心的安全措施是不可忽视的。

数据中心承载了大量的敏感数据，因此安全措施十分重要。

数据中心的安全措施应包括门禁系统、监控摄像头、防火墙和入侵检测系统等。

此外，还需要制定详细的安全管理规范，确保数据的保密性和完整性。

综上所述，数据中心的施工方案需要考虑到布局、机柜布局、电缆布线和安全措施等多个方面。

只有合理规划和设计，才能确保数据中心的稳定运行和数据的安全。
