重力坝

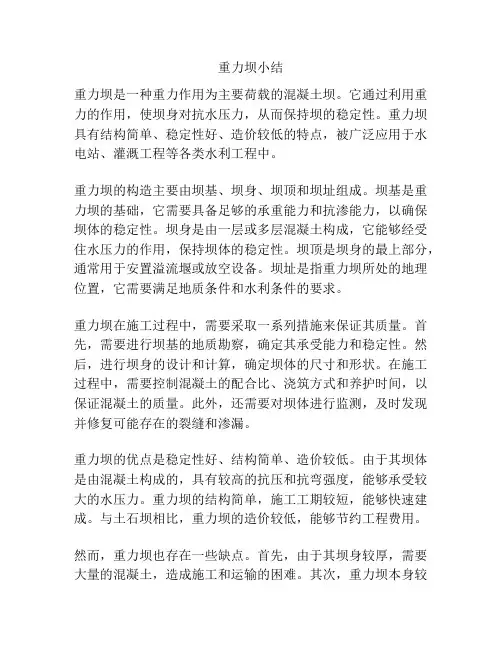

重力坝小结重力坝是一种重力作用为主要荷载的混凝土坝。

它通过利用重力的作用，使坝身对抗水压力，从而保持坝的稳定性。

重力坝具有结构简单、稳定性好、造价较低的特点，被广泛应用于水电站、灌溉工程等各类水利工程中。

重力坝的构造主要由坝基、坝身、坝顶和坝址组成。

坝基是重力坝的基础，它需要具备足够的承重能力和抗渗能力，以确保坝体的稳定性。

坝身是由一层或多层混凝土构成，它能够经受住水压力的作用，保持坝体的稳定性。

坝顶是坝身的最上部分，通常用于安置溢流堰或放空设备。

坝址是指重力坝所处的地理位置，它需要满足地质条件和水利条件的要求。

重力坝在施工过程中，需要采取一系列措施来保证其质量。

首先，需要进行坝基的地质勘察，确定其承受能力和稳定性。

然后，进行坝身的设计和计算，确定坝体的尺寸和形状。

在施工过程中，需要控制混凝土的配合比、浇筑方式和养护时间，以保证混凝土的质量。

此外，还需要对坝体进行监测，及时发现并修复可能存在的裂缝和渗漏。

重力坝的优点是稳定性好、结构简单、造价较低。

由于其坝体是由混凝土构成的，具有较高的抗压和抗弯强度，能够承受较大的水压力。

重力坝的结构简单，施工工期较短，能够快速建成。

与土石坝相比，重力坝的造价较低，能够节约工程费用。

然而，重力坝也存在一些缺点。

首先，由于其坝身较厚，需要大量的混凝土，造成施工和运输的困难。

其次，重力坝本身较重，需要具备良好的地基承载能力，对坝址的地质要求较高。

此外，由于其重量较大，一旦发生地震等自然灾害，可能会对坝体造成较大的影响。

综上所述，重力坝是一种结构简单、稳定性好的水利工程，具有广泛的应用前景。

然而，在实际工程中，需要综合考虑地质条件、水利条件和经济条件等因素，选择合适的坝型，并采取合理的施工措施，以确保重力坝的安全性和经济性。

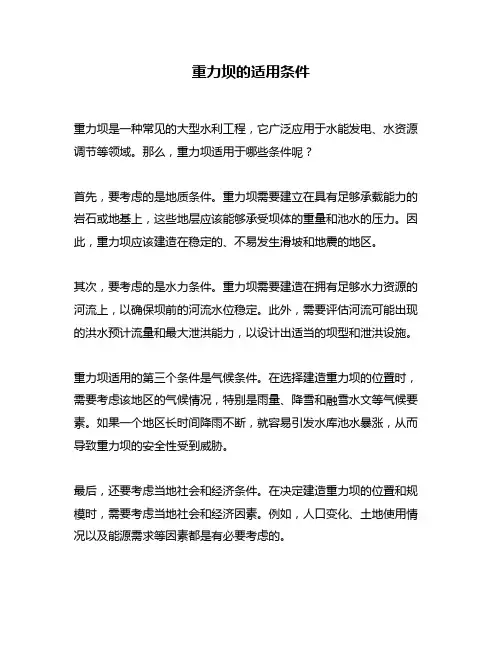

重力坝的适用条件
重力坝是一种常见的大型水利工程，它广泛应用于水能发电、水资源调节等领域。

那么，重力坝适用于哪些条件呢？
首先，要考虑的是地质条件。

重力坝需要建立在具有足够承载能力的岩石或地基上，这些地层应该能够承受坝体的重量和池水的压力。

因此，重力坝应该建造在稳定的、不易发生滑坡和地震的地区。

其次，要考虑的是水力条件。

重力坝需要建造在拥有足够水力资源的河流上，以确保坝前的河流水位稳定。

此外，需要评估河流可能出现的洪水预计流量和最大泄洪能力，以设计出适当的坝型和泄洪设施。

重力坝适用的第三个条件是气候条件。

在选择建造重力坝的位置时，需要考虑该地区的气候情况，特别是雨量、降雪和融雪水文等气候要素。

如果一个地区长时间降雨不断，就容易引发水库池水暴涨，从而导致重力坝的安全性受到威胁。

最后，还要考虑当地社会和经济条件。

在决定建造重力坝的位置和规模时，需要考虑当地社会和经济因素。

例如，人口变化、土地使用情况以及能源需求等因素都是有必要考虑的。

综上所述，建造重力坝需要考虑的条件很多，需要综合考虑地质、水文、气候、人文等因素。

只有在这些条件得到充分考虑的情况下，才有可能建造出高品质、高安全性的重力坝。

重力坝构造的原理
重力坝是一种建筑结构，基于重力原理而设计。

其基本原理是利用坝体自身的重量来抵抗水压力，从而稳定地阻挡水流。

重力坝由大块的混凝土或石块构成，通常呈三角形或梯形的形状。

坝底较宽，逐渐向上收缩，顶部较窄。

坝体底部通常加入泄洪孔和泄水闸门，用于控制水位和洪水排放。

重力坝的工作原理可以描述如下：
1. 自重作用：重力坝由厚重的混凝土或石块构成，这些材料本身具有较大的质量和重量。

这些重物通过自身的重力效应使坝体保持稳定，防止水流对坝体施加的上游和下游水压力使其倒塌。

2. 反力作用：坝体以基础为支撑点，通过受到的水压力产生的反力来保持平衡。

水流对坝体施加的压力将被坝体的自重通过基础传递到地面上，地面上的地基承受这部分压力，从而保持稳定。

3. 水密性：重力坝的斜面通常非常陡峭，这种设计可以减小水压力对坝体的影响，因为坝体与水的接触面积较小。

同时，重力坝通常使用层叠的混凝土构建，以增加整体结构的密封性，减少水渗透。

重力坝是一种简单且可靠的建筑结构，适用于中小型水库和河流的水电站。

然而，它也有一些局限性，如对基础地质条件的要求较高，施工成本较高等。

重力坝特点引言重力坝是一种常见的水利工程建筑物，其设计理念基于重力原理，可有效地抵抗水压力和其他外力的作用。

本文将探讨重力坝的特点和设计原则，并对其优点和局限性进行分析。

重力坝概述重力坝是一种以重力作为主要稳定形式的水坝。

它依靠坝体的自重来抵抗水压力，通过增大坝体的体积和改善河床地基来提高稳定性。

重力坝的设计考虑了多种因素，如水压力、地震力、沉降和滑动等。

重力坝的特点以下是重力坝的一些主要特点：1. 坚固稳定重力坝的主要特点是其强大的抵御水压力和其他力的能力。

由于其大坝体积较大、自重较大，它能够稳定地承受来自水压力的力量，确保坝体的完整性。

2. 相对简单的设计和施工重力坝相对于其他类型的坝来说，设计和施工相对简单。

坝体结构较为简单，不需过多复杂的工程方法。

这使得重力坝成本相对较低，适用于各种规模的水利工程。

3. 较少的维护需求由于其稳定性和坚固性，重力坝通常需要较少的维护工作。

这减少了运行和维护成本，并使得其成为一种可靠的选择。

4. 应用广泛重力坝在世界范围内是最常见的水坝类型之一。

无论在小型还是大型水利工程中，重力坝都被广泛采用。

其简单的设计和施工使得它在各种地理条件下都适用。

5. 可调性强重力坝具有较高的可调性。

通过改变坝体的高度和宽度，可以适应不同的场地和工程要求。

这种可调性使得重力坝能够应对各种水利工程的需求。

重力坝的设计原则设计重力坝时，需要考虑以下原则：1. 稳定性重力坝设计的首要原则是确保其稳定性。

通过增加坝体的自重、合理布置坝体的集中力和改善地基地质条件，可以提高重力坝的稳定性。

2. 抗风性重力坝的设计也需考虑其抗风能力。

通过减小坝体顶部的横截面积和采用合适的坝体形状，可以减少风对坝体的作用力，增加其抗风能力。

3. 导流和溢流能力重力坝的设计需确保其具备良好的导流和溢流能力。

通过合理布置溢流堤段、控制溢流点的高程和增加导流通道等措施，可以提高重力坝的排洪能力。

4. 坝体的抗震性考虑坝体的抗震性是重力坝设计的重要方面。

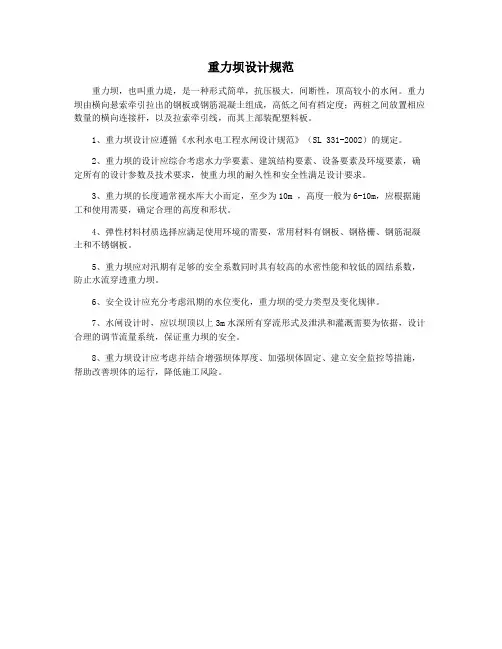

重力坝设计规范
重力坝，也叫重力堤，是一种形式简单，抗压极大，间断性，顶高较小的水闸。

重力坝由横向悬索牵引拉出的钢板或钢筋混凝土组成，高低之间有档定度；两桩之间放置相应数量的横向连接杆，以及拉索牵引线，而其上部装配塑料板。

1、重力坝设计应遵循《水利水电工程水闸设计规范》（SL 331-2002）的规定。

2、重力坝的设计应综合考虑水力学要素、建筑结构要素、设备要素及环境要素，确定所有的设计参数及技术要求，使重力坝的耐久性和安全性满足设计要求。

3、重力坝的长度通常视水库大小而定，至少为10m ，高度一般为6-10m，应根据施工和使用需要，确定合理的高度和形状。

4、弹性材料材质选择应满足使用环境的需要，常用材料有钢板、钢格栅、钢筋混凝土和不锈钢板。

5、重力坝应对汛期有足够的安全系数同时具有较高的水密性能和较低的固结系数，防止水流穿透重力坝。

6、安全设计应充分考虑汛期的水位变化，重力坝的受力类型及变化规律。

7、水闸设计时，应以坝顶以上3m水深所有穿流形式及泄洪和灌溉需要为依据，设计合理的调节流量系统，保证重力坝的安全。

8、重力坝设计应考虑并结合增强坝体厚度、加强坝体固定、建立安全监控等措施，帮助改善坝体的运行，降低施工风险。

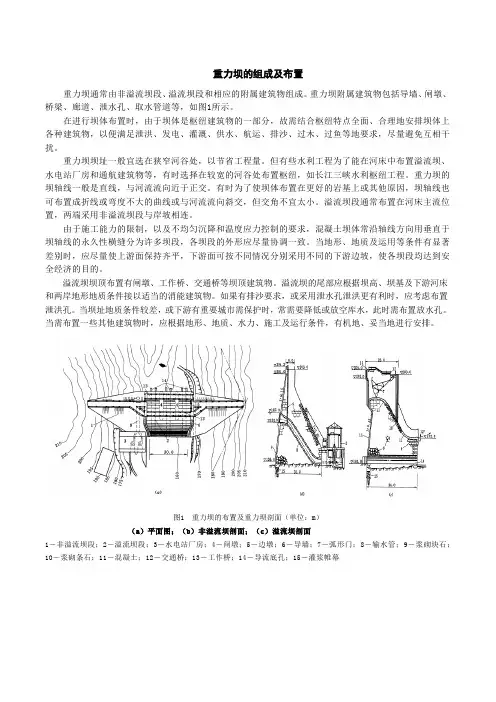

重力坝的组成及布置重力坝通常由非溢流坝段、溢流坝段和相应的附属建筑物组成。

重力坝附属建筑物包括导墙、闸墩、桥梁、廊道、泄水孔、取水管道等，如图1所示。

在进行坝体布置时，由于坝体是枢纽建筑物的一部分，故需结合枢纽特点全面、合理地安排坝体上各种建筑物，以便满足泄洪、发电、灌溉、供水、航运、排沙、过木、过鱼等地要求，尽量避免互相干扰。

重力坝坝址一般宜选在狭窄河谷处，以节省工程量。

但有些水利工程为了能在河床中布置溢流坝、水电站厂房和通航建筑物等，有时选择在较宽的河谷处布置枢纽，如长江三峡水利枢纽工程。

重力坝的坝轴线一般是直线，与河流流向近于正交。

有时为了使坝体布置在更好的岩基上或其他原因，坝轴线也可布置成折线或弯度不大的曲线或与河流流向斜交，但交角不宜太小。

溢流坝段通常布置在河床主流位置，两端采用非溢流坝段与岸坡相连。

由于施工能力的限制，以及不均匀沉降和温度应力控制的要求，混凝土坝体常沿轴线方向用垂直于坝轴线的永久性横缝分为许多坝段，各坝段的外形应尽量协调一致。

当地形、地质及运用等条件有显著差别时，应尽量使上游面保持齐平，下游面可按不同情况分别采用不同的下游边坡，使各坝段均达到安全经济的目的。

溢流坝坝顶布置有闸墩、工作桥、交通桥等坝顶建筑物。

溢流坝的尾部应根据坝高、坝基及下游河床和两岸地形地质条件接以适当的消能建筑物。

如果有排沙要求，或采用泄水孔泄洪更有利时，应考虑布置泄洪孔。

当坝址地质条件较差，或下游有重要城市需保护时，常需要降低或放空库水，此时需布置放水孔。

当需布置一些其他建筑物时，应根据地形、地质、水力、施工及运行条件，有机地、妥当地进行安排。

图1 重力坝的布置及重力坝剖面（单位：m）（a）平面图；（b）非溢流坝剖面；（c）溢流坝剖面1－非溢流坝段；2－溢流坝段；3－水电站厂房；4－闸墩；5－边墩；6－导墙；7－弧形门；8－输水管；9－浆砌块石；10－浆砌条石；11－混凝土；12－交通桥；13－工作桥；14－导流底孔；15－灌浆帷幕。

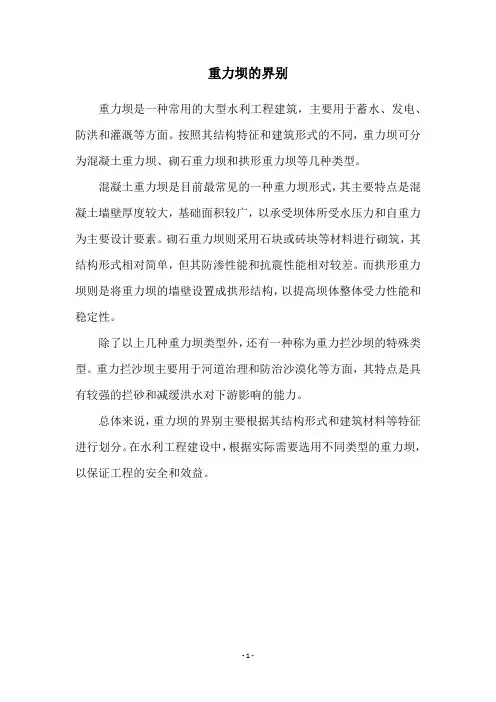

重力坝的界别
重力坝是一种常用的大型水利工程建筑，主要用于蓄水、发电、防洪和灌溉等方面。

按照其结构特征和建筑形式的不同，重力坝可分为混凝土重力坝、砌石重力坝和拱形重力坝等几种类型。

混凝土重力坝是目前最常见的一种重力坝形式，其主要特点是混凝土墙壁厚度较大，基础面积较广，以承受坝体所受水压力和自重力为主要设计要素。

砌石重力坝则采用石块或砖块等材料进行砌筑，其结构形式相对简单，但其防渗性能和抗震性能相对较差。

而拱形重力坝则是将重力坝的墙壁设置成拱形结构，以提高坝体整体受力性能和稳定性。

除了以上几种重力坝类型外，还有一种称为重力拦沙坝的特殊类型。

重力拦沙坝主要用于河道治理和防治沙漠化等方面，其特点是具有较强的拦砂和减缓洪水对下游影响的能力。

总体来说，重力坝的界别主要根据其结构形式和建筑材料等特征进行划分。

在水利工程建设中，根据实际需要选用不同类型的重力坝，以保证工程的安全和效益。

- 1 -。

重力坝设计毕业设计
重力坝是大块状结构的建筑体，并且其自身重力对坝体稳定的作用起着决定性的作用。

重力坝的设计首先需要确定坝的类型和材料。

常见的重力坝可以分为堆石坝、混凝土坝和钢筋混凝土坝等。

而材料可以为碾压碎石、砂石、混凝土等。

在设计重力坝时，首先需要进行水文和地质调查，确定坝址和基础条件。

然后进行坝体和坝基的稳定性分析，以确定坝体的高度、宽度和坝底厚度等参数。

同时，还需要对坝体进行应力分析，以确定材料的强度和坝身的稳定性。

在进行重力坝设计时，需要考虑到以下几个方面的问题：
1. 坝基的稳定性：要对坝基进行稳定性分析，包括地质勘察、基岩的强度和稳定性分析等。

2. 决策坡面稳定性：要进行决策坡面稳定性分析，包括内倾角、抗滑稳定性、抗滑系统的设计等。

3. 渗漏问题：要考虑渗漏问题，包括防渗壁的设计、渗漏量的计算等。

4. 强度分析：要对重力坝的强度进行分析，包括应力分析、变形分析等。

同时，要考虑重力坝在温度、水荷载、地震等载荷作用下的强度和稳定性。

5. 施工技术：要考虑重力坝的施工技术，包括施工方法、施工
工艺等。

同时，要考虑到施工过程中可能会遇到的问题，如地质灾害、基础沉降等。

以上是重力坝设计的一些基本内容，具体的设计过程和方法需要根据具体的项目条件来确定。

在设计过程中，需要全面考虑各种因素的影响，并做出合理的决策和设计方案。

最后，还需要进行可行性分析和经济性评价，以确定设计方案的技术可行性和经济可行性。

第4章溢流坝坝体设计一、泄水方式的选择溢流重力坝既要挡水又要泄水,不仅要满足稳定和强度要求，还要满足泄水要求。

因此需要有足够的孔口尺寸、较好体型的堰型，以满足泄水的要求；且使水流平顺,不产生空蚀破坏。

重力坝的泄水主要方式有开敞式和孔口式溢流,开敞溢流式的堰除了有较好的调节性能外，还便于设计和施工，同时这种形式的堰在我国应用广泛，有很多的工程实践经验。

故本设计采用开敞溢流式孔口形式，堰顶设置门.二、溢流坝剖面拟定溢流曲线由顶部曲线段、中间直线段和底部反弧段三部分组成。

设计要求：（1）有较高的流量系数，泄流能力大；（2）水流平顺，不产生不利的负压和空蚀破坏；（3）体形简单，造价低，便于施工.本设计采用的溢流坝的基本剖面为三角形.其上游面为直线面，即取上游的坡率为n=0，溢流面由顶部的曲线、中间的直线、底部的反弧三部分组成。

1、定型设计水头的确定：①初步估算H，可假定。

由于收缩系数与上游作用水头有关，则可先假设侧收缩系数，求出H，在核算侧收缩系数值。

因堰顶高程和水头未知，先按自由出流计算,则取，然后再校核。

由题意知Q=32800,取m=0。

502，设=0。

90，则==14。

9m②计算实际水头H。

查图和表得边墩形状系数为0。

7，闸墩形状系数为0.45，因1,=10.2=0。

91用求得的近似值代入上式重新计算=14.82m,则所求的值不变，这说明以上所求的=14。

82m已知上游河道宽为1000m,上游设计水位为225.7m，河床高程为153.5m，近似按矩形断面计算上游过水断面面积=1000=72200=0.45m/s则堰的设计水头=14。

81m2、堰顶高程堰顶高程=上游设计水位=225。

7153。

5=210.89m下游堰高=210。

89153.5=57.39m,=3.872。

0，下游水面比堰顶低,0.15，满足自由出流条件，以上按自由出流计算的结果是正确的。

即=14.82m，=14。

81m,堰顶高程为210。

一、概述根据历史记载，最早的重力坝是公元前2900年古埃及在尼罗河上修建的一座高15米、顶长240米的挡水坝。

人类历史上修建的第一批堰、坝，都是利用结构自重来维持稳定，结构简单，安全可靠。

1962年瑞士建成了世界上第一座重力坝坝高285米。

1949年我国水利水电事业逢勃发展，从1949--1985年，在已建成的坝高30米以上的113座混凝土坝中，重力坝达58座，占总数的51%。

50年代首先建成了高105m的新安江和高71m的古田一级两座宽缝重力坝。

60年代建成了高97m的丹江口宽缝重力坝和高147m的刘家峡、高106m的三门峡两座实体重力坝。

70年代建成了黄龙滩、龚嘴重力坝。

80年代建成了高165m的乌江渡拱型重力坝和高107.5m的潘家口低宽缝重力坝等。

其中长江三峡水利枢纽重力坝，坝高185米。

1、概念重力坝是由砼或浆砌石修筑的大体积挡水建筑物，其基本剖面是直角三角形，整体是由若干坝段组成。

2、工作原理重力坝在水压力及其它荷载作用下必需满足：A、稳定要求：主要依依靠坝体自重产生的抗滑力来满足。

B、强度要求：依靠坝体自重产生的压应力来抵消由于水压力所引起的拉应力来满足。

3、类型1.按构造不同分为:实体重力坝,宽缝重力坝,空腹重力坝。

2.按作用不同分为:溢流重力坝,非溢流重力坝。

3.按筑坝材料的不同分为:混凝土重力坝和浆砌石重力坝。

4、作用在重力坝上的荷载及其组合荷载：（1）自重（包括固定设备重）（2）静水压力河动水压力（3）扬压力（4）浪压力（5）泥沙压力（6）冰压力（7）土压力（8）地震荷载（9）温度作用等。

基本荷载（1）坝体及其上固定设备的自重（2）正常蓄水位或设计洪水位似的扬压力（3）相应于正常蓄水位或设计洪水位时的扬压力（4）泥沙压力（5）相应于正常蓄水位或设计洪水位时的浪压力（6）冰压力（7）土压力（8）相应于设计洪水位时的动水压力（9）其他出现几率多的荷载；特殊荷载（1）校核洪水位时的静水压力（2）相应于校核洪水位时的扬压力（3）相应于校核洪水位时的浪压力（4）相应于校核洪水位时的动水压力（5）地震荷载（6）其他出现机率很少的荷载。

简述重力坝的特点
重力坝是一种常见的水利工程构筑物，其主要特点是依靠自身的
重量来承受水压力，稳定地固定在地面上。

它是由大块的混凝土或砂
石堆积而成，具有如下几个特点。

首先，重力坝的建造材料通常是混凝土或砂石。

这些材料具有良
好的耐水性和耐久性，能够经受住长期的水压和外界环境的侵蚀。

这
使得重力坝能够长期稳定地承受水压力，保护下游地区的安全。

其次，重力坝的构造十分坚固。

它的设计考虑了坝体的自重，通
过仔细计算和稳定性分析，确保坝体在承受水压力时不发生破坏或滑动。

重力坝的底部通常比顶部宽，以增加自重并提高稳定性。

此外，重力坝具有较大的存水能力。

它的坝面通常是平直而宽广的，可以储存大量的水量。

这样，重力坝可以有效调节水流，平衡来
自上游的洪水，保护下游地区免受水灾的侵袭。

重力坝还具有较小的施工难度。

相比之下，重力坝相对简单，施
工成本相对较低，施工时间相对较短。

这意味着在合适的条件下，可
以快速建设重力坝，高效地控制水流。

然而，重力坝也存在一些限制。

它需要大面积的建设场地，并且
建设过程需要消耗大量的材料和人力物力。

此外，在特定地质条件下，例如软弱地基或存在水下渗漏问题的情况下，重力坝的建设可能受到
制约。

综上所述，重力坝是一种可靠的水利工程构筑物，能够稳定地储存大量水资源，并且能够有效地抵抗水压力。

它具有较小的施工难度和较低的成本，但也需要考虑地质条件和工程要求。

对于水利工程建设来说，选择适合的坝型是至关重要的，而重力坝的特点使它成为一种重要而常用的选择。

第一章重力坝第一节概述引言：重力坝是主要依靠坝体自重所产生的抗滑力来满足稳定要求的挡水建筑物。

在世界坝工史上是最古老，也是采用最多的坝型之一。

非溢流坝剖面形式、尺寸的确定，将影响到荷载的计算、稳定和应力分析，因此，非溢流坝剖面的设计以及其它相关结构的布置，是重力坝设计的关键步骤。

本节主要介绍：重力坝的特点、重力坝的分类、非溢流坝剖面设计的基本原则、基本剖面及实用剖面混凝土重力坝示意图我国已建的重力坝：刘家峡148m，新安江105m，三门峡106m，丹江口110m，丰满、潘家口等，其中，高坝有20余座。

其中三峡混凝土重力坝和龙滩碾压混凝土重力坝分别高达175米和216.5米。

重力坝坝轴线一般为直线，垂直坝轴线方向设横缝，将坝体分成若干个独立工作的坝段，以免因坝基发生不均匀沉陷和温度变化而引起坝体开裂。

为了防止漏水，在缝内设多道止水。

垂直坝轴线的横剖面基本上是呈三角形的，结构受力形式为固接于坝基上的悬臂梁。

坝基要求布置防渗排水设施。

一、重力坝的特点1.优点：●工作安全，运行可靠。

重力坝剖面尺寸大，坝内应力较小，筑坝材料强度较高，耐久性好。

因此，抵抗洪水漫顶、渗漏、侵蚀、地震和战争等破坏的能力都比较强。

据统计，在各种坝型中，重力坝失事率相对较低。

●对地形、地质条件适应性强。

任何形状的河谷都可以修建重力坝。

对地质条件要求相对较低，一般修建在岩基上，当坝高不大时，也可修建在土基上。

●泄洪方便，导流容易。

可采用坝顶溢流，也可在坝内设泄水孔，不需设置溢洪道和泄水隧洞，枢纽布置紧凑。

在施工期可以利用坝体导流，不需另设导流隧洞。

●施工方便，维护简单。

大体积混凝土，可以采用机械化施工，在放样、立模和混凝土浇筑等环节都比较方便。

在后期维护，扩建，补强，修复等方面也比较简单。

●受力明确，结构简单。

重力坝沿坝轴线用横缝分成若干坝段，各坝段独立工作，结构简单，受力明确，稳定和应力计算都比较简单。

2.缺点：●坝体剖面尺寸大，材料用量多，材料的强度不能得到充分发挥。

重力坝的工作原理
重力坝是一种常见的水利工程结构，它的主要作用是阻止河流的水流，形成一个水库，以便储存大量的水资源。

在这篇文章中，我们将深入探讨重力坝的工作原理，以及它是如何发挥作用的。

首先，重力坝的主要结构是由混凝土或砖石等坚固材料构成的，这些材料能够承受水压力和地面压力，确保坝体的稳定。

重力坝的设计原理是通过自身的重量来抵抗水压力，因此需要足够的重量来保证坝体的稳定性。

其次，重力坝的工作原理是利用坝体的重量来抵抗水压力，从而阻止水流。

当水流经过重力坝时，坝体会对水流施加阻力，使水流减缓并堆积在坝前形成水库。

由于坝体的重量和稳定性，重力坝能够有效地控制水流，确保水库的安全运行。

另外，重力坝还可以通过泄洪孔来调节水库的水位，以应对不同的水文情况。

当水位过高时，泄洪孔可以释放多余的水流，从而减轻水库的压力，保证水库的安全运行。

而当水位过低时，泄洪孔可以关闭，防止水库干涸。

此外，重力坝还可以通过引水发电，利用水库储存的水资源来产生清洁能源。

当水库的水位上升时，水流会通过引水管道，推动水轮机发电，为周边地区提供电力。

总的来说，重力坝的工作原理是通过坝体的重量和稳定性来阻止水流，形成水库，并通过泄洪孔和引水发电等方式来调节水库的水位和利用水资源。

重力坝在水利工程中起着重要作用，能够有效地控制水流，储存水资源，发挥多种功能。

在实际应用中，重力坝的设计和建造需要考虑到地质条件、水文情况等多种因素，以确保坝体的稳定和安全。

通过深入了解重力坝的工作原理，我们能更好地理解其在水利工程中的作用，为相关工程的设计和运行提供参考和指导。

重力坝毕业设计重力坝毕业设计引言重力坝是一种常见的水利工程结构，其主要作用是通过自身的重量来抵抗水压力，从而实现防洪、蓄水和发电等功能。

在水利工程领域，重力坝的设计是一个重要的课题，涉及到结构力学、土力学、水力学等多个学科的知识。

本文将探讨重力坝毕业设计的一些关键问题和挑战。

设计背景重力坝的设计需要考虑多个因素，包括地质条件、水文条件、结构材料和施工工艺等。

首先，设计师需要对选址地的地质条件进行详细的调查和分析，以确定地质构造、岩性和地下水位等因素对坝体稳定性的影响。

其次，设计师需要根据流域的水文条件，确定坝体的设计洪水位和泄洪能力，以确保坝体在洪水期间的安全性。

此外，设计师还需要选择合适的结构材料，以及制定合理的施工工艺，以确保重力坝的施工质量和使用寿命。

设计方法在重力坝的设计过程中，设计师需要运用结构力学和土力学的知识，通过计算和模拟的方法，确定坝体的稳定性和安全性。

首先，设计师需要对坝体的受力情况进行分析，包括水压力、土压力和重力等因素的作用。

通过建立坝体的力学模型，设计师可以计算出坝体的应力和变形情况，以评估坝体的稳定性。

其次，设计师还需要考虑坝体的渗流问题，通过土力学的分析，确定坝体的渗流路径和渗流量，以确保坝体的防渗性能。

设计案例以某重力坝的设计为例，该坝位于山区，地质条件复杂，地下水位较高。

设计师首先进行了详细的地质调查和岩性分析，确定了坝址的可行性。

然后，设计师根据流域的水文条件，确定了坝体的设计洪水位和泄洪能力。

接下来，设计师选择了适合山区地质条件的混凝土作为坝体的结构材料，并制定了合理的施工工艺。

在设计过程中，设计师采用了有限元分析软件，对坝体的受力和变形情况进行了模拟和计算。

最终，设计师完成了重力坝的设计方案，并通过施工实践验证了设计的可行性和安全性。

挑战和展望重力坝的设计是一个复杂而困难的任务，设计师需要综合运用多学科的知识，解决各种技术问题和挑战。

首先，地质条件的复杂性和不确定性是设计中的一个主要挑战，设计师需要通过地质调查和分析，准确评估地质风险，并采取相应的措施来增强坝体的稳定性。
