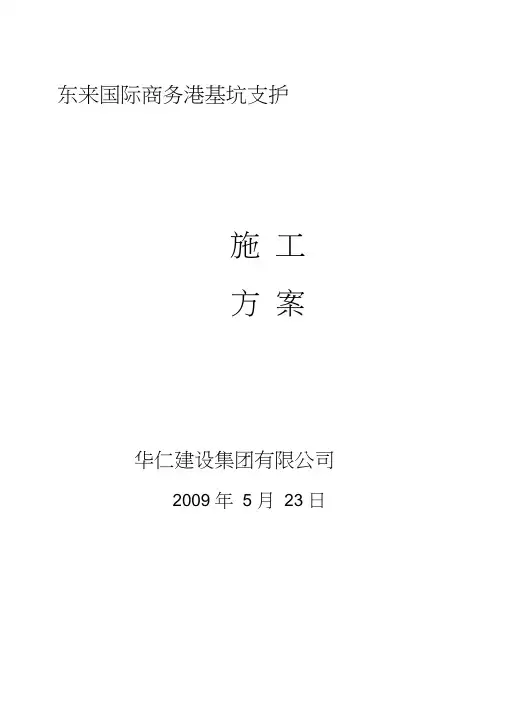

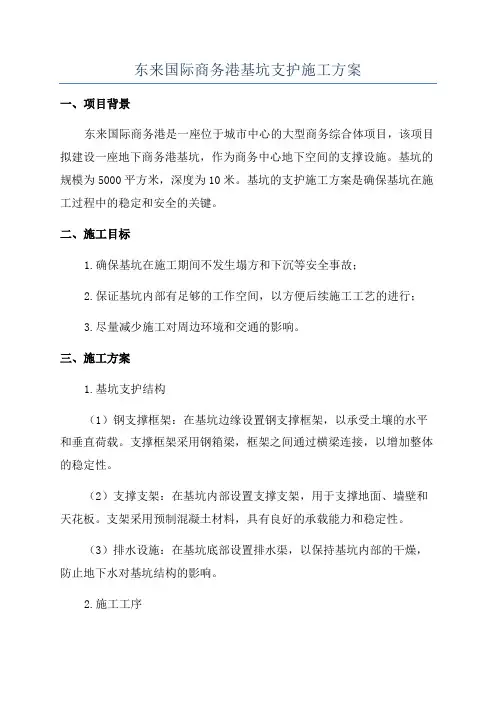

东来国际商务港基坑支护施工方案华仁建设集团有限公司2009 年5月23日施工组织设计编审会签栏时间：编制人:审核人：时间：批准人：时间：目录第一章、工程概况（一）工程概况（二）场地工程地质、水文地质条件（三）基坑支护方案简介（四）施工方案编制依据（五）质量、工期目标第二章、施工组织部署（一）施工前准备工作（二）施工机具配置（三）施工管理及劳动力配备（四）工期计划及保证措施第三章、施工工艺及质量保证措施第四章、安全施工及文明生产的措施第五章、基坑施工中突发事件的预防及应急措施第六章、工程竣工应提交的资料第一章、工程概况（一）工程概况宜兴市东来国际商务港位于江苏省宜兴市绿园路以南，新城路以西地块。
本工程地基由中国华西工程设计建设有限公司勘测，由江苏中大建筑工程设计有限公司设计。
本工程地下 2 层，地面上22 层商务办公，住宅、酒店地面上24 层。
建筑±0.00 相当的绝对高程为4.7m ,基坑底相对标高为-10.05〜-10.75m 。
基坑周长约513m ,基坑底面积约15192m2 。
（二）场地工程地质条件、水文地质条件详见中国华西工程设计建设有限公司提供的《宜兴市东来国际商务港岩土工程勘察报告》（三）基坑支护方案简介本基坑支护方案采用：基坑周边采用深层搅拌桩（①500@350 ）加固软弱土层兼做圭寸闭式止水帷幕，搅拌桩穿过透水层或软弱土层不少于1m ，桩长暂定12m 。
边坡采用：放坡加预成孔注浆土钉，注浆浆液为水泥砂浆（水灰比0.45 ），东、南、北侧成孔直径① 110 ，土钉为① 12@1000,1m 长梅花形布置，并挂铁丝网（丝径 1.6,目数为50mm。
喷浆（50厚C20砼）处理的支护方式。
西侧成孔直径①110，坡顶土钉为①20@1500,10m 长网格形布置，并挂钢筋网（©8@200双向），压①16加强筋（横向间距1500,纵向间距1500 ），喷浆（80厚C20砼）处理的支护方式。
东、北、南侧一级放坡采用1 : 1.25放坡开挖、二级放坡采用1:1放坡；西侧一级放坡采用1 : 0.9放坡开挖、二级放坡采用1 : 0.6放坡；中间设置一级平台宽2m 并设有水泥排水沟。
坡面排水措施每隔50mm开三个孔，采用PVC塑料管© 50L=300，向外排水倾斜15。
进口处做纱布反滤层处理。
（四）施工方案编制依据甲方提供的有关图件及工程地质勘察报告；基坑支护设计图；《建筑地基与基础工程施工及验收规范》（GB50202-2002 ）；《建筑基坑支护技术规程》（JGJ120-99 ）；《土钉支护技术规程》（CECS96: 97 ）及其它相关规范进行。
（五）质量、工期目标1、质量目标：合格。
2、工期目标：30天。
第二章、施工组织部署为确保按照我公司质量目标、安全文明现场管理目标，完成本工程建设任务，我公司将从施工组织、施工管理、技术管理、质量管理和安全管理等方面进行保证。
（一）施工前准备工作1、根据场地情况组织人员、材料、机械设备进场，做好平面布置，搭建临时设施, 布置项目经理部。
2、备足钢材、水泥、黄砂、石子、模板等材料。
3、按甲方提供的坐标点、水准点及施工图测放轴线、桩位。
并在场内、场外建立控制点，经建设单位（或监理）复核验收签证。
4、清除场地内的障碍物，安装、调试施工机械5、对进场水泥、钢筋、砂石料等及时见证取样复试，合格后方可使用（二）施工机具配置:主要施工机械组织计划表（三）施工管理及劳动力配置：为确保工程质量并按期完成，我公司成立项目经理部实行项目管理（详见施工人员组织计划表）。
项目部组织机构施工人员表（四）、工期计划及保证措施1、工期进度计划本工程进场前准备2天，主要是搭设临时设施、平整场地和轴线测量、材料复检提前2天进行土方开挖，待工作面出来后土钉墙施工跟进作业。
基坑采用挂网喷浆，计划进场锚杆钻机2台，每台两班人员，每班10人，需30 天完工，退场1天。
土方开挖和土钉墙施工交叉搭接施工，保证30天完成全部支护工作量。
2、进度保证措施①、设立项目经理部，由项目经理在现场统一协调指挥，保证工程进度按计划进行。
②、工程实行项目承包制，实行计件工资和质量奖罚制度，从而使在保证质量的前提下提高工作效率。
③、施工机具备足配件，安排专人维修，保证设备运转正常检查放线位置 检查行列间距k合 格不④ 、保证材料必须有一定的储备，杜绝停工待料。
⑤ 、根据施工进度情况，合理进行现场布置，认真做好各工种之间的相互协调，防 止各班组、各工序之间出现相互干扰而造成停工第二章、施工工艺及质量保证措施一、土钉墙施工工序土方开挖一人工修坡T 测放孔位一施工土钉T 绑扎面网钢筋T 喷射砼面层等步骤。
1、 土方开挖（由土方开挖单位进行）2、 土钉施工 ㈠施工控制指标土钉间距允许偏差：土 100mm ；倾角偏差：土 5% ; 面层喷射水泥砂浆水灰比为0.45 ;土钉横向间距：1500 ,纵向间距：1500 ,具体见基坑支护剖面图；喷射面层厚 80、50 o㈡施工技术要求土钉施工工序流程可分为：土方开挖一土钉施工一喷射砼面层等步骤。
其施工工 序流程及质量控制见图三土管钉施工工序流程及质量控制图图三合 格检查喷射厚度⑴土方开挖（详见地下室土方工程施工方案）① 土方开挖和土钉墙施工应按设计要求自上而下分段分层进行。
② 在机械开挖后，应辅以人工修整坡面，坡面平整的允许偏差为土 50mm 。
③ 喷射砼面层达到设计强度的70%后方可开挖下层土方及下层土钉施工。
④ 开挖高度应与竖向间距相匹配，以便于施工。
每层开挖的纵向长度，取决于 交叉施工期间保持坡面稳定的坡面面积和施工流程的相互衔接，长度一般为25-30米。
⑵土钉施工① 施工前，应充分核对设计条件、土层条件和环境条件，预计土钉施工可能带来 的影响；对所需的原材料的型号、品种、规格及杆件等加工质量应符合设计要求。
② 土钉的施工工序流程：土方开挖-修边坡一喷第一层砼面层一测量放孔一钻 孔、设排水孔f 检查孔深f 浆液拌制f 开注浆机f 注浆（混合）f 检查注浆量f 水泥 砂浆初凝前二次注浆—终孔⑶喷射砼面层① 喷射砼作业应分段进行，喷射前，应清除坡面虚土，同一分段内喷射顺序应自 上而下。
② 喷射砼时，喷头与受喷面应保持垂直，距离宜为0.6-1.0米。
③ 喷射砼初凝2小时后，应喷水养护，养护时间 3-7小时。
④ 钢筋网应在喷射一层砼后铺设，钢筋保护层厚度不宜小于20mm 。
⑤ 上下层钢筋网搭接时，第二层钢筋网应在第一层钢筋网被砼覆盖后铺设，搭接 长度不小于300mm 。
⑥ 视开挖情况设置排水管。
、压密注浆施工工艺、质量控制要点及措施 压密注浆工序流程见下图：放开挖边线喷射栓配制浆液测放孔位成孔注浆终孔检查注浆量检查孔深施工方法和步骤1、施工方法：通过压力注浆泵把1:1水泥浆由钻孔注入土钉内部。
2、施工步骤测量放孔f钻孔f土钉施工f检查孔深f浆液拌制f开注浆机f注浆（混合）f 检查注浆量—终孔注浆主要参数扩散方式：渗透〜劈裂；注浆油压力：2〜3Mpa浆液基准配比：水灰比为1.2，加外加剂（4%的水玻璃）水泥采用po32.5级, 每米水泥用量75Kg。
水泥砂浆（水灰比0.45）施工技术要求1、钻孔：要求保证钻孔的垂直度及间距。
2、浆液制作：按设计和现场值班工程师提供的配合比拌制好浆液，浆液的比重符合要求，添加剂的按试验人员确定的参量进行添加，经保证水泥浆液的配制质量。
3、开注浆机：在一切工作都做好后方可开注浆机进行注浆，注浆过程中主要通过听声音、看压力、看注浆量来判断注浆的实施效果；听声音是否有异常，看压力是否过高，看注浆量是否达到设计的注入量；这个过程主要靠注浆司机来控制，另外注浆司机还要做好注浆记录，并保证记录的真实性。
4、清洗及文明施工：在注浆完毕后要及时清洗注浆机、搅拌机和各种管路，这是一项非常重要的工作，不能马虎。
另外就是要做好现场的文明施工工作，做到工完料净场地清。
施工注意事项1、施管工人员必需按技术交底和作业指导书组织施工。
2、在注浆施工中应通过现场试验对布孔方式、注浆参数及浆液配比作进一步试验调整，并在以后注浆施工过程中根据现场实际情况进行适当调整，以确保注浆效果。
3、如出现堵管，堵管的处理要快速及时，不能慌乱，要按顺序一步步尽快处理。
4、注浆过程中要采取相应的措施来防止堵管，如多做试验选定合理的凝结时间，注意压力的变化，如压力升高要及时提升锌管。
5、水泥浆液若发生沉淀、离析现象，应进行二次搅拌。
6、施工过程中做好注浆施工的各种记录，及时了解注浆压力和流量变化情况并进行综合分析，判断注浆效果是否满足设计要求，注浆作业时，每500 mm 记录一次注浆参数。
7、在钻孔和注浆施工过程中，要做好各种机械设备和电路的检查工作，消除各种不安全因素的存在。
8、在拆除管路及注浆操作时应戴防护眼镜，以免浆液溅入人眼，并做好劳动防护，作业人员必须佩带胶手套。
三、坑内排水系统（1）场地排水地下室开挖常会遇到地下水和地表滞水大量渗水，造成场地浸水，破坏边坡稳定，影响施工正常进行，因此必须做好现场场地的排水、截水、疏水等工作，并尽可能避免在雨季施工的工作量。
①现场道路应在单侧设排水沟，支道应在两侧设小排水沟，沟底坡度一般为2 %〜8 %，保持场地排水和道路通畅②基坑开挖时，应在地表流水的上游一侧设排水沟，在低洼地段挖基坑时，可利用挖出的土沿四周或迎水一侧筑0.5〜0.8m高的土堤截水。
③大面积地表水，可采取在施工范围区段内挖深排水沟，工程范围内再设纵横排水支沟，将水流疏干，再在低洼地段设集水、排水设施，将水排走。
（2）基坑（沟）排水①在地下水位较高的地段开挖基坑常会遇到地下水问题。
由于地下水的存在，非但土方开挖困难，费时费工，而且会导致地基被水浸泡，扰动地基土，造成工程竣工后建筑物的不均匀沉降，使建筑物开裂或破坏。
因此，采取有效的降低地下水位措施，使地下室施工过程中达到无水状态，以保证工程质量和工程顺利进行。
②因本工程为大面积地下室，采用深层明沟排水最好。
在基坑外距深基础部位开挖一条纵长深的明排水沟作为主沟，使附近基坑地下水或雨水均通过深沟自行流入集水井，用泵排到场地以外的沟道中排走。
在建（构）筑物的四周和内部设支沟与主沟连通，将水流引至主沟排走，排水主沟的沟底应比最深基坑低0.3〜0.6m，主沟比支沟低0.2〜0.3m，通过基础部位用碎石及砂子作为盲沟，以后在基坑回填前分段用粘土回填夯实截断，以免地下水在沟内继续流动破坏地基土。
集水井宜设在深基础部位或附近，多块小面积基坑排水变为集中排水的方法。
四、质量保证措施（1）建立项目质量管理体系以项目经理部领导的工程、技术、质检、供应、安全等职能部门组成自保体系，对工程项目质量负责把关。
