基坑支护止水帷幕计算

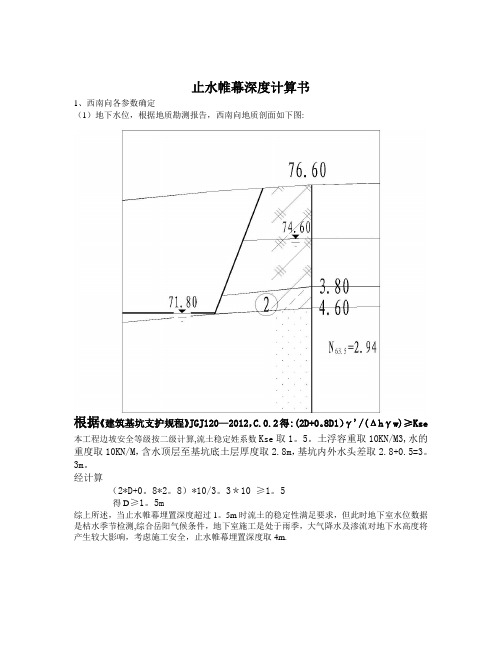

止水帷幕深度计算书
1、西南向各参数确定
（1）地下水位，根据地质勘测报告，西南向地质剖面如下图:
根据《建筑基坑支护规程》JGJ120—2012，C.0.2得:(2D+0。

8D1）γ'/(Δhγw)≥Kse 本工程边坡安全等级按二级计算,流土稳定姓系数Kse取1。

5。

土浮容重取10KN/M3,水的重度取10KN/M，含水顶层至基坑底土层厚度取2.8m，基坑内外水头差取2.8+0.5=3。

3m。

经计算
（2*D+0。

8*2。

8）*10/3。

3＊10 ≥1。

5
得D≥1。

5m
综上所述，当止水帷幕埋置深度超过1。

5m时流土的稳定性满足要求，但此时地下室水位数据是枯水季节检测,综合岳阳气候条件，地下室施工是处于雨季，大气降水及渗流对地下水高度将产生较大影响，考虑施工安全，止水帷幕埋置深度取4m.
2、中间雪松位置
各计算参数如下图
本工程边坡安全等级按二级计算,流土稳定姓系数Kse取1。

5.土浮容重取10KN/M3，水的重度取10KN/M，含水顶层至基坑底土层厚度取4。

2m，基坑内外水头差取4.2+0.5=4。

7m。

经计算
（2＊D+0.8＊2.8）＊10/3。

3*10 ≥1。

5
得D≥1.85m
因雪松位置土体范围较小，考虑大气降水补给，地下水位按76.0m考虑,埋置深度按2m。

综合地质勘测报告剖面，基坑其余方向粗砂层厚度较小，高压旋喷桩桩底至强风化沙砾岩，能保证施工安全。

浅谈深基坑止水帷幕摘要：随着深基坑工程日益增多，地下水的控制成为工程中重中之重，正确认识各种土体的渗透规律，恰当选择合理的处理方法，科学设计止水结构是深基坑地下水处理的关键环节。

文章从止水帷幕的作用、使用条件、形成方法、桩体参数及施工要求做了简单介绍。

关键词：深基坑；地下水；止水帷幕中图分类号：tv551.4文献标识码： a 文章编号：在深基坑工程中，地下水的处理是一个十分重要的问题。

通过现有的工程事故调查发现，大多数工程事故是由于地下水或降雨造成的。

在高层建筑大规模发展和地下空间开发利用的同时，深基坑工程日益增多，而且正朝着“超大、超深、超复杂”的方向发展。

在地下水位较高的地区开挖深基坑时，由于水头差的存在，容易造成流砂、管涌、基底隆起、支护结构失稳等事故。

因此，正确认识各种土体的渗透规律，恰当选择合理的处理方法，科学设计止水结构是深基坑地下水处理的关键环节。

下面对自己所认识的止水结构止水帷幕进行简介。

一、止水帷幕的作用1. 在深基坑中，止水帷幕分为水平止水帷幕和竖向帷幕。

竖向止水帷幕设置在坑外缘，用以阻止坑外透水层在坑内外水位差的作用下向坑内的渗流，并防止由此产生流砂等的渗流破坏；水平止水帷幕设置在基坑地面以下，其作用有两种，一种是因基坑以下有深厚的透水层，水平止水帷幕是为了阻止坑外地下水绕过墙肢向坑内渗流，另一种是因承压水层的存在，防止承压水层的顶托力使基坑地面以下的土层被冲溃而发生突涌破坏。

2. 在透水层中设置止水帷幕之后，一方面使坑内地下水便于疏干，而且在疏干坑内地下水位时，由于止水帷幕的阻隔，使基坑外围的地下水位不受影响，从而减少因地下水位的降低而引起周围的地面沉降。

二、止水帷幕的适用条件1. 在地下水位较高，透水性较大的土层中开挖基坑，除了采用围护结构裆土之外，尚需配合设置竖向止水帷幕。

砂层、卵砾石层、粉土层及杂填土层均为透水层。

透水性很低的粘性土层自身即为隔水层，一般无需设置竖向止水帷幕。

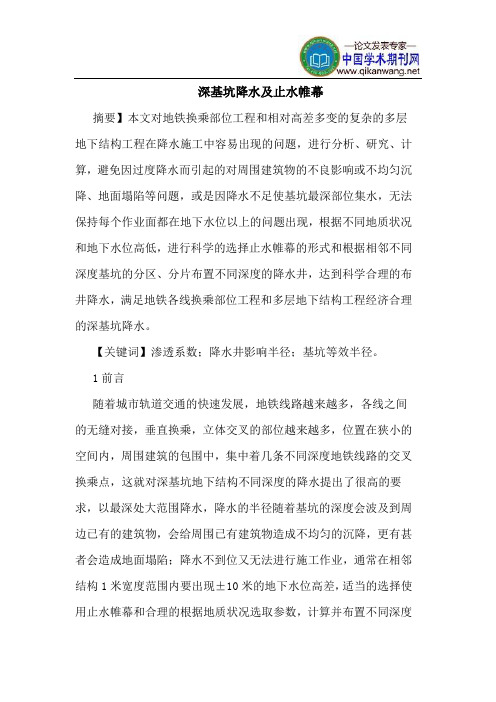

深基坑降水及止水帷幕摘要】本文对地铁换乘部位工程和相对高差多变的复杂的多层地下结构工程在降水施工中容易出现的问题，进行分析、研究、计算，避免因过度降水而引起的对周围建筑物的不良影响或不均匀沉降、地面塌陷等问题，或是因降水不足使基坑最深部位集水，无法保持每个作业面都在地下水位以上的问题出现，根据不同地质状况和地下水位高低，进行科学的选择止水帷幕的形式和根据相邻不同深度基坑的分区、分片布置不同深度的降水井，达到科学合理的布井降水，满足地铁各线换乘部位工程和多层地下结构工程经济合理的深基坑降水。

【关键词】渗透系数；降水井影响半径；基坑等效半径。

1前言随着城市轨道交通的快速发展，地铁线路越来越多，各线之间的无缝对接，垂直换乘，立体交叉的部位越来越多，位置在狭小的空间内，周围建筑的包围中，集中着几条不同深度地铁线路的交叉换乘点，这就对深基坑地下结构不同深度的降水提出了很高的要求，以最深处大范围降水，降水的半径随着基坑的深度会波及到周边已有的建筑物，会给周围已有建筑物造成不均匀的沉降，更有甚者会造成地面塌陷；降水不到位又无法进行施工作业，通常在相邻结构1米宽度范围内要出现±10米的地下水位高差，适当的选择使用止水帷幕和合理的根据地质状况选取参数，计算并布置不同深度的降水井进行降水，是实现准确降水的必要条件和基本保证。

2参数的选择和止水帷幕的选布2.1水文地质参数的确定根据钻孔水位情况，结合区域调查，确定该场地水位及地下径流的走向，钻探有无漏浆情况，地下水量是否丰富，年变化幅度多大，丰水期水位以及地下水的来源和补给，确定水文地质参数。

以济南西客站为例：该场地水位西南高，东北低，总体由西南向东北排泄，属第四系孔隙潜水，补给来源为大气降水和地下迳流，地下水丰富，年变化幅度不大，丰水期水位标高可按30.00米考虑。

根据调查，场地覆盖层厚度大于90m，下伏闪长岩侵入体，抽水井深度以下仍为含水层，因此按非完整孔求渗透系数。

北京市第十水厂A厂项目土方、基坑支护及止水帷幕工程施工组织设计中国新兴建设开发总公司2013年5月21日北京市第十水厂A厂项目土方、基坑支护及止水帷幕工程施工组织设计方案设计：项目总工：项目经理：中国新兴建设开发总公司2013年5月21日目录1、编制依据 01.1现行相关规范、规程 01.2主要标准 01。

3 主要法规 (1)1.4 建设单位提供的图纸及有关文件 (1)2、工程概况及自然条件 (1)2。

1 工程概况 (1)2。

2 地质概况 (4)2。

2。

1 地形地貌 (4)2.2.2地质条件 (4)2。

2.3 地下水条件 (7)3、土方、基坑支护及止水帷幕方案设计 (9)3。

1 基坑安全等级划分 (9)3.2土方工程设计 (9)3。

3基坑支护方案选择 (9)3。

4止水帷幕方案选择 (9)3。

5基坑支护设计计算 (10)3.6 基坑工程监测 (10)3。

7 支护工程设计图纸 (11)4、施工组织机构及施工准备 (12)4.1 工程目标 (12)4.2 项目组织机构 (12)4。

3 管理人员及主要部门职责 (12)4.4 施工技术准备 (15)4。

5现场准备 (15)4.5.1控制网、基准点准备 (15)4。

5.2 组织机械设备进场 (16)4.5.3 组织材料、构配件进场 (16)4。

6 各种资源准备 (16)4.6。

1 建筑材料准备 (16)4.6。

2 施工机械准备 (16)4.6。

3 施工队伍准备 (16)4。

6。

4 作业条件准备 (17)4.6.5 建立项目管理制度 (17)5、主要施工机械、劳动力、材料需求量计划 (17)5。

1 主要施工机械设备计划表 (17)5.2 主要劳动力需用量计划 (18)5。

3 主要材料进场计划 (18)6、施工平面图布置 (19)6。

1 施工总平面布置依据 (19)6。

2 施工平面布置原则 (19)6.3 施工平面布置内容 (20)6。

3。

1 道路、水、电布置 (20)6.3。

基坑支护止水帷幕施工工艺是基坑工程中常用的一种止水技术，能够有效地防止地下水涌入基坑内，保证施工安全。

下面是基坑支护止水帷幕施工工艺的介绍：
1.基坑周边围堰：在基坑周边进行围堰施工，用于防止地下水的
涌入和泥土的坍塌，以保证施工的顺利进行。

2.打钻孔：在基坑内挖掘出需要施工止水帷幕的区域，然后使用
钻机进行孔洞打孔，孔洞深度和直径根据实际情况而定。

3.安装钢管：在钻孔中设置钢管，钢管的长度和直径也需要根据
实际情况而定，一般要求钢管的长度超过基坑深度1.5倍以上。

4.安装帷幕：在钢管内部安装止水帷幕，可以使用橡胶帷幕、PVC
帷幕等材料，将帷幕通过插接的方式连接在一起，形成完整的
止水帷幕。

5.测试验收：完成止水帷幕的安装后，进行测试验收，确保止水
效果良好，达到设计要求。

基坑支护止水帷幕施工工艺需要严格按照规范进行操作，确保施工质量和施工安全。

第6章基坑工程§6-1概述一、基坑工程的概念及特点基坑工程：建（构）筑物基础工程或其他地下工程施工中所进行基坑开挖、降水、支护和土体加固以及监测等综合性工程。

何谓深基坑工程?苔罗阿尼先生认为:在开挖深度不到6ｍ时,单凭经验施工也不会遭到失败,即使地基土质略差,用一般方法也能安全施工。

在设计中过分保守是不经济的。

另外,如果深度大于6ｍ,需要涉及到土力学方面的一些问题－深基坑。

基坑工程的特点：(1)深基坑工程具有很强的区域性岩土工程区域性强,岩土工程中的深基坑工程,区域性更强。

如黄土地基、砂土地基、软粘土地基等工程地质和水文地质条件不同的地基中,基坑工程差异性很大。

即使是同一城市不同区域也有差异。

正是由于岩土性质千变万化,地质埋藏条件和水文地质条件的复杂性、不均匀性,往往造成勘察所得到的数据离散性很大,难以代表土层的总体情况,且精确度很低。

因此,深基坑开挖要因地制宜,根据本地具体情况,具体问题具体分析,而不能简单地完全照搬外地的经验。

(2)深基坑工程具有很强的个性深基坑工程不仅与当地的工程地质条件和水文地质条件有关,还与基坑相邻建筑物、构筑物及市政地下管网的位置、抵御变形的能力、重要性以及周围场地条件有关。

因此,对深基坑工程进行分类,对支护结构允许变形规定统一的标准是比较困难的,应结合地区具体情况具体运用。

(3)基坑工程具有很强的综合性深基坑工程涉及土力学中强度(或称稳定)、变形和渗流3个基本课题,三者融溶一起需要综合处理。

有的基坑工程土压力引起支护结构的稳定性问题是主要矛盾,有的土中渗流引起土破坏是主要矛盾,有的基坑周围地面变形是主要矛盾。

深基坑工程的区域性和个性强也表现在这一方面。

同时,深基坑工程是岩土工程、结构工程及施工技术相互交叉的学科,是多种复杂因素相互影响的系统工程,是理论上尚待发展的综合技术学科。

(4)深基坑工程具有较强的时空效应深基坑的深度和平面形状,对深基坑的稳定性和变形有较大影响。

深基坑支护“门字形抗滑桩+止水帷幕”施工工法深基坑支护“门字形抗滑桩+止水帷幕”施工工法一、前言深基坑支护是城市建设中常见的施工工艺之一。

在一些特殊的地质条件下，深基坑工程需要采取高效可靠的支护工法来保证施工过程的安全。

本文将介绍“门字形抗滑桩+止水帷幕”施工工法，旨在为相关专业人员提供有益的参考和指导。

二、工法特点“门字形抗滑桩+止水帷幕”施工工法是一种适用于土质和软弱地层的基坑支护工法。

其特点如下：1. 结构简单：由门字形抗滑桩和止水帷幕组成，易于操作；2. 支护效果好：门字形抗滑桩稳定性高，能有效抵抗地层滑移；止水帷幕能够有效控制地下水位，防止地下水渗入；3. 施工周期短：相对于传统的支护工法，施工周期更短，能够节约施工时间；4. 可扩展性强：适用于不同规模的基坑工程，并且支护工法可根据实际需要灵活调整。

三、适应范围“门字形抗滑桩+止水帷幕”施工工法适用于以下工程：1. 地基土质条件较差的基坑工程；2. 邻近地下水位较高的基坑工程；3. 棚土区基坑工程；4. 土压力较大的基坑工程。

四、工艺原理1. 门字形抗滑桩的作用是通过抵抗地层滑移，保持基坑的稳定。

施工过程中，先进行抽排土方工作，然后按照设计要求进行门字形抗滑桩的布置和安装。

门字形抗滑桩采用钢筋混凝土，具有较高的抗滑性能和稳定性。

2. 止水帷幕的作用是控制地下水位，防止地下水渗入基坑。

施工过程中，先进行土方开挖以及水位降低，然后进行止水帷幕施工。

止水帷幕通常采用灌注桩、钢筋混凝土墙和隔水帷幕等形式，有效防止地下水影响基坑工程。

五、施工工艺 1. 基坑开挖：根据设计要求进行土方开挖，确保基坑的适当尺寸和平整度；2. 门字形抗滑桩布置：根据设计要求，在开挖侧的基坑边缘布置门字形抗滑桩，确保其稳定性和抗滑性能；3. 门字形抗滑桩施工：根据设计要求进行钢筋混凝土抗滑桩的浇筑和养护，确保其结构的完整性和稳定性；4. 止水帷幕的施工：根据设计要求进行灌注桩或钢筋混凝土墙的施工，确保止水帷幕的完整性和密封性；5. 工程检查和验收：根据相关规范和验收标准，对施工的门字形抗滑桩和止水帷幕进行检查和验收。
