石材发泡陶瓷复合板施工工法样本

（发泡陶瓷保温板系统）施工方案编制：审核：目录1.工程概况2.编制依据3.外墙保温构造4.基层墙面要求及处理5.保温工程施工条件与准备6.发泡陶瓷板外墙外保温系统施工7.成品保护8.保温系统的材料技术指标9.质量保证措施10.安全文明保证措施11.墙面不同部位的施工做法节点详图一、工程概况1#、2#、10#、11#外墙保温工程部分采用发泡陶瓷板外墙外保温系统，外饰面为涂料饰面。

主要施工工艺如下：建筑物基层墙面处理（找平层验收）、施工面发泡陶瓷板粘贴、抹面胶浆批涂、耐碱网格布铺设、锚栓固定。

窗侧边无机保温砂浆保温构造。

质量标准：合格二、编制依据2.1、国家及地方施工验收规范及标准：《建筑装饰装修工程施工质量验收规范》（GB 50210-2001）《建筑节能工程施工质量验收规范》（GB/T50411-2007）《建筑节能工程施工质量验收规程》（DGJ08-113-2009）《外墙外保温工程技术规程》(JGJ 144-2004 )《建筑工程施工现场共用电安全规范》(GB50194)《建筑施工高处作业安全技术规范》（JGJ80-91）《建设工程施工现场管理规定》2.2、建筑施工图2.3、外墙保温构造本施工方案为发泡陶瓷板薄抹灰外墙外保温系统施工，采用35mm、40mm发泡陶瓷板作为保温层，运用胶粘剂粘贴和锚栓固定相结合的工艺与基层墙体连接固定，并由抹面胶浆和玻纤网布复合成抹面层，饰面层为涂料饰面。

三、外墙保温构造3.1、发泡陶瓷板外墙外保温系统基本构造图: （涂料饰面）3.2、幕墙内发泡陶瓷板系统构造：序号系统构造材料组成基层外墙粉刷墙体1找平层水泥砂浆找平层2 粘结层采用发泡陶瓷板专用胶粘剂3 保温层35mm、40mm发泡陶瓷板4 抹面层涂抹抹面胶浆，内置单层160g/㎡耐碱网格布，锚栓固定5 饰面层涂料装饰面四、基层墙面要求及处理由于薄抹灰外墙外保温系统抹面层和饰面层的偏差很大程度上取决于基层，为保证保温工程的质量，保温层要求铺在坚实、平整的表面上，水泥砂浆进行找平，表面不压光。

发泡陶瓷板施工方案1. 引言发泡陶瓷板是一种新型建筑材料，具有轻质、隔热、隔音、防火等优点，在建筑施工中得到了广泛的应用。

本文将介绍发泡陶瓷板的施工方案。

2. 准备工作在施工之前，需要进行一些准备工作，具体包括： - 确定施工区域：根据设计图纸确定需要使用发泡陶瓷板的区域，并进行标记。

- 准备材料和工具：购买足够数量的发泡陶瓷板、粘结剂、胶水、切割工具、扫把、拖把等工具。

- 清理施工区域：清除施工区域内的杂物、灰尘和污垢，确保施工区域干净整洁。

3. 施工步骤3.1. 粘结剂的调配与涂布首先，需要按照生产厂家提供的配方将粘结剂与清水按照一定比例进行调配。

调配完成后，使用毛刷或滚筒将粘结剂均匀涂布在发泡陶瓷板的表面。

3.2. 发泡陶瓷板的安装在粘结剂涂布后的发泡陶瓷板上，将另一块发泡陶瓷板放置在其上，并轻轻按压，使其与下方的发泡陶瓷板黏合在一起。

同样的方法，将下一块发泡陶瓷板安装在前一块板的旁边，直到完成整个施工区域的覆盖。

3.3. 发泡陶瓷板的切割在需要进行切割的位置，使用切割工具（如电动锯或切割刀）将发泡陶瓷板进行切割。

注意安全操作，并确保切割的位置准确。

3.4. 封边处理完成发泡陶瓷板的安装后，需要对边缘进行封边处理，以增强整体的美观度和牢固度。

可以使用胶水将边缘包裹固定，或者使用特殊的边缘带进行封边。

3.5. 清洁工作完成施工后，清理施工区域，将杂物、灰尘和污垢清除干净，保持施工区域的整洁。

4. 注意事项•安全施工：在施工过程中，要注意自身的安全，佩戴好防护用具，并遵守操作规程。

•手法与力度：在安装发泡陶瓷板时，应使用适当的手法和力度，以免造成不必要的损坏。

•粘结剂配比：在调配粘结剂时，要按照厂家提供的配方进行，不得随意改变。

5. 总结发泡陶瓷板的施工方案包括准备工作、粘结剂的调配与涂布、发泡陶瓷板的安装、发泡陶瓷板的切割、封边处理以及清洁工作。

在施工过程中，要注意安全施工和操作规程，确保施工质量和施工区域的整洁。

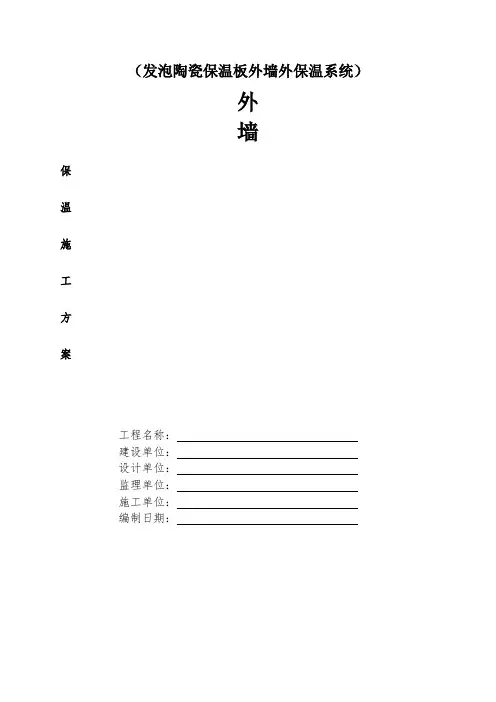

（发泡陶瓷保温板外墙外保温系统）外墙保温施工方案工程名称：建设单位：设计单位：监理单位：施工单位：编制日期：目录外墙保温施工方案一、编制依据本工程施工图纸；工程施工组织设汁；《建筑装饰装修工程质量验收规范》《发泡陶瓷保温板保温系统应用技术规程》苏JG/T 042—2013《保温装饰板外墙外保温系统技术规程》DGJ32/TJ86《建筑节能工程施工质量验收规程》DGJ32/19《发泡陶瓷绝热制品》JC/T 647《外墙保温用锚栓》JG/T366二、工程概况1、工程名称：2、工程地址：3、工程结构：4、工程楼层：5、保温面积：6、工程内容：本工程外墙混凝土梁柱、女儿墙、砌体墙面进行抹灰处理后粘贴30mm厚Ⅱ型发泡陶瓷板外保温系统，具体工序: 工具准备→基层墙体检验、润湿→弹线→托架安装→配粘结剂→粘结保温板→保温板临时固定→检查粘贴质量→抗裂砂浆抹面→铺压网格布→安装锚栓→抹面罩面施工→抹面层养护→保温系统验收。

三、施工准备1、材料Ⅱ型发泡陶瓷板外墙外保温系统所用的材料应有产品合格证书、性能检测报告。

发泡陶瓷板： 30mm厚Ⅱ型发泡陶瓷板。

板块各项检测指标应符合《发泡陶瓷保温板保温系统应用技术规程》要求，外观无缺棱掉角，无通长裂缝，表观尺寸偏差控制为±3mm，厚度允许偏差+2mm。

界面剂：各项性能指标应符合《混凝土界面处理剂》JC/T907的要求。

粘接剂：各项性能指标应符合《发泡陶瓷保温板保温系统应用技术规程》标准。

抹面胶浆：各项性能指标应符合《发泡陶瓷保温板保温系统应用技术规程》标准。

耐碱纤维网格布：玻璃纤维网格布主要性能指标应符合《建筑节能工程施工质量验收规程》DGJ32/19的要求。

锚栓主要性能指标应符合《外墙保温用锚栓》JG/T366的要求。

2、主要机具钢锯、手提切割机、开槽器、容器盛桶、电动搅拌器、手持冲击钻、锯齿抹子、不锈钢抹子、搓板、靠尺、水平尺、卷尺、扫帚、橡皮锤、墨斗等。

3、作业条件外墙和外门窗口施工及验收完毕，基层墙面应该达到《建筑工程施工质量验收统一标准》（GB50300）的要求，经有关部门检验合格。

石材复合板的施工方法一、瓷砖、玻璃、铝蜂窝、花岗岩、石、玉石复合板安装方法以上种类的复合板比拟适合在室适用，安装方法与普通石材一样，如用普通水泥湿贴，或用胶泥，即可平铺，也可点铺，石材－石材复合板在墙平挂时，与普通花岗岩干挂的方法一样：1、上下开槽干挂2、背栓干挂现在的瓷砖也有用于墙干挂的，石材－瓷砖复合板现在也可以墙干挂。

1、背栓干挂。

2、开槽干挂。

用于干挂的瓷砖厚度要较厚，一般要在9mm以上。

二、石材－铝塑复合板的安装方法在安装墙面、电梯间、或淋浴隔断时，应先将铝塑板的金属面打毛与根底面同时刷上强力速干胶。

如根底面也是金属，同样需要打毛。

安装时，用辗压法〔滚压法〕以便排除粘接面的空气，使粘接更加严密、结实，不会造成空鼓、开裂。

在安装天花板时，即可用上述方法，也可用龙骨架，直接放置加固即可。

三、石材－铝蜂窝复合板的安装方法铝蜂窝板是根据仿生学研发方案的产品，聪明而又勤劳的自然界蜜蜂的正六边形蜂巢，经过科技工作者研究发现，在同等质量和面积要求下，这种六边形的构造抗压强度最高。

因而用这种构造生产的铝蜂窝更具合理性和科学性。

铝蜂窝板最先由国外制造生产，国生产也是近十几年时间，且主要应用在航空航天与军舰上，属军工专用产品，最近几年才在民用上有所开展。

如在火车机车和各种建筑装饰中。

石材－铝蜂窝复合板是复合板中的高端产品，因其底板基材的特殊性，所以其安装方法也即特殊又多样。

这需根据其装饰的方位的不同采取不同的安装方法。

〔一〕产品构造及材料1、板材的特点重量轻、强度大、刚度好、平整度高、隔音和隔热效果好、抗震性强、防火防化学腐蚀、抗风化、耐气候、坚实耐用、色泽自然亮丽。

解决了传统板材安装困难、抗冲撞性能差的问题。

2、安装的优点施工方便、安装简单、容易操作、辅助材料少、省料、省时、省力、安装本钱低。

3、与纯石材比拟在重量、强度、平整度、隔音隔热、防火等的方面比纯石材更优越。

其石材厚度只有3mm左右，是纯石材挂墙的五分之一重量。

发泡陶瓷保温板施工方案发泡陶瓷保温板外墙外保温工程施工方案江苏金久科技新材料有限公司一、质量保证体系和措施质量方针：质量第一，科技领先，全员参与，争创全优。

用以质量求生存，以开拓求发展、一质量创信誉、以创新促进生产力的宗旨搞好本工程质量管理，争创优质工程。

1、质量保证体系结构图2、质量保证措施成立以项目经理为首的现场施工质量领导小组，领导小组成员由施工质量保证体系材料体系 施工质量体系 成品保护进入施工现场的材料严格验收进入施工现场的材料妥善保管施工前的材料准备得当班组自检质量员检查项目经理检查严格按照施工工艺及操作采取相应措施保护成品专业技术人员、质量安全员和施工队长组成。

质量领导小组每星期召开一次现场工程质量专题会议，听取作业班长、质检员的汇报，解决工程质量存在的问题并指导下步工作。

a、工程开始施工时，先做样板，经业主、监理方检查、验收、签字、认可后，再按样板进行大面积施工。

b、材料进场要严格检查验收，并要有出厂合格证。

c、不符合设计要求的材料、器具，班组不得用于施工。

d、项目经理在开工前要认真熟悉施工图纸。

参加图纸会审、技术交底，对施工工程的质量负责，对施工过程中发生特殊技术问题认真对待，不得草率处理，不能自行处理应立即请示上级。

e、开工前组织施工队学习和技术交底，施工现场要有质量交底记录，并按时上报公司归档；实行三级质量检查制。

f、由于工期紧，工地现场空间有限，其他作业单位和队伍多，项目经理在制定施工计划、划分并确定施工作业面、调度施工材料进场以及堆放地点时，应及时和业主、监理、土建等单位协调，确保外保温施工有序进行。

g、施工前应先检查基层墙面是否满足粘贴要求；若不满足，应及时联系土建单位，请求整改。

h、严格按设计要求、施工工艺施工；各工序严格进行检查，合格时才准下一道工序施工。

i、施工过程中如发生质量事故，应立即向上级有关部门上报，项目经理要督促施工班组填写好质量事故报告，不得隐瞒质量事故。

发泡陶瓷保温板施工方案发泡陶瓷保温板外墙保温体系构成发泡陶瓷外墙外保温体系的基本构造层次由内到外应为：粘结层、泡沫玻璃保温层、护面层、饰面层，其中抹灰层主要用于墙体基层的找平，能够保证发泡陶瓷保温板牢固的粘贴在墙体上，护面层主要是为了保护强化保温系统的牢固性，防止渗水等。

发泡陶瓷保温层厚度，应根据外墙基层的材料与厚度以及外墙的节能要求经计算确定。

发泡陶瓷外墙保温构造可和其它有机材料作保温层的外墙外保温构造组合，作为防止外墙延烧的防火隔离带。

发泡陶瓷保温板外墙保温施工示意图发泡陶瓷保温板外墙保温施工方法１．墙面的操作顺序外墙面铺粘发泡陶瓷时，应先将墙面基层找平，润湿无明水，将粘贴的泡沫玻璃表面用压缩空气或刷子清除表面浮灰，在背面和侧边用带齿抹子刮约２ｍｍ厚粘结砂浆，同时在墙面上刮抹２ｍｍ厚粘结砂浆，立即将发泡陶瓷贴于墙面，用力挤压与周边已贴好块体平齐，然后用橡皮锤轻轻敲打，使它粘结牢固，块与块之间粘紧，多余砂浆挤出时，应立即刮去。

２．铺砌的安装手法铺砌时一般从上而下，沿水平方向横向铺贴。

（也可以从下而上，最下一块施工时，为避免下坠移动，应加支撑使之粘牢不滑为止）。

每层间应水平对缝，竖直方向应错缝。

当遇到不能整块粘贴时，需事先量好尺寸，就地按所需尺寸锯割，不可随意裁切。

３．外墙面安装卡钉的规定墙面高度超过４ｍ不分格和楼层超过２０ｍ以上的高层建筑，应增加固定卡钉，卡钉间距１．２ｍ左右，固定点宜在泡沫玻璃块体交角处，须进入墙体锚固深度３０ｍｍ。

４．对罩面层施工的时间要求外墙发泡陶瓷罩面层施工时，应在泡沫玻璃粘贴２天后，方可施工罩面层，施工前应对粘贴的发泡陶瓷保温层进行检查，平整度超过２ｍｍ的应磨平，板块间缝隙不饱满时应补好。

饰面涂料或粘贴面砖时，待罩面层砂浆硬化后，一般１－２天即可进行装饰层施工。

５．网格布的铺装方法将贴好的发泡陶瓷保温层表面浮灰清除并喷少量水湿润，然后抹罩面砂浆３ｍｍ。

抹平后即铺网格布，用抹子将网格布压入砂浆中，网格布相互搭接宽约３ｍｍ，铺网格布应平顺，不皱折，脱层，待砂浆初凝后，再抹罩面层２ｍｍ，并抹平、压实、压光。

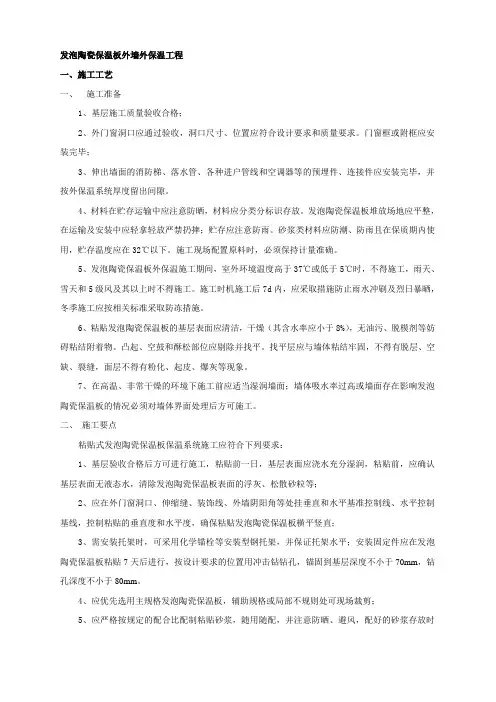

发泡陶瓷保温板外墙外保温工程一、施工工艺一、施工准备1、基层施工质量验收合格；2、外门窗洞口应通过验收，洞口尺寸、位置应符合设计要求和质量要求。

门窗框或附框应安装完毕；3、伸出墙面的消防梯、落水管、各种进户管线和空调器等的预埋件、连接件应安装完毕，并按外保温系统厚度留出间隙。

4、材料在贮存运输中应注意防晒，材料应分类分标识存放。

发泡陶瓷保温板堆放场地应平整，在运输及安装中应轻拿轻放严禁扔摔；贮存应注意防雨。

砂浆类材料应防潮、防雨且在保质期内使用，贮存温度应在32℃以下。

施工现场配置原料时，必须保持计量准确。

5、发泡陶瓷保温板外保温施工期间，室外环境温度高于37℃或低于5℃时，不得施工，雨天、雪天和5级风及其以上时不得施工。

施工时机施工后7d内，应采取措施防止雨水冲刷及烈日暴晒，冬季施工应按相关标准采取防冻措施。

6、粘贴发泡陶瓷保温板的基层表面应清洁，干燥（其含水率应小于8%），无油污、脱模剂等妨碍粘结附着物。

凸起、空鼓和酥松部位应剔除并找平。

找平层应与墙体粘结牢固，不得有脱层、空缺、裂缝，面层不得有粉化、起皮、爆灰等现象。

7、在高温、非常干燥的环境下施工前应适当湿润墙面；墙体吸水率过高或墙面存在影响发泡陶瓷保温板的情况必须对墙体界面处理后方可施工。

二、施工要点粘贴式发泡陶瓷保温板保温系统施工应符合下列要求：1、基层验收合格后方可进行施工，粘贴前一日，基层表面应浇水充分湿润，粘贴前，应确认基层表面无液态水，清除发泡陶瓷保温板表面的浮灰、松散砂粒等；2、应在外门窗洞口、伸缩缝、装饰线、外墙阴阳角等处挂垂直和水平基准控制线、水平控制基线，控制粘贴的垂直度和水平度，确保粘贴发泡陶瓷保温板横平竖直；3、需安装托架时，可采用化学锚栓等安装型钢托架，并保证托架水平；安装固定件应在发泡陶瓷保温板粘贴7天后进行，按设计要求的位置用冲击钻钻孔，锚固到基层深度不小于70mm，钻孔深度不小于80mm。

4、应优先选用主规格发泡陶瓷保温板，辅助规格或局部不规则处可现场裁剪；5、应严格按规定的配合比配制粘贴砂浆，随用随配，并注意防晒、避风，配好的砂浆存放时间不宜超过2h；粘贴前发泡陶瓷保温板不得浇水浸湿。

九峰农民还建社区外墙内保温专项施工方案编制人：审核人：审批人：编制单位：编制时间：2020年7月30日目录一、工程概况 (1)二、编制依据 (1)三、施工安排 (2)3.1工程施工目标 (2)3.2工程施工顺序 (2)3.3工程管理机构及岗位职责 (2)四、施工准备与资源配置计划 (2)4.1施工准备工作 (2)4.2资源配置计划 (3)五、外墙内保温体系 (3)5.1 外墙内保温材料性能指标 (3)5.2、本工程外墙内保温系统构造 (5)六、施工流程及要点 (6)6.1 施工流程 (6)6.2施工要点 (6)七、质量保证措施 (8)7.1组织保证措施 (8)7.2技术保证体系 (8)7.3质量管理措施 (9)7.4质量验收 (9)八、保证安全措施 (11)九、现场文明施工措施 (12)十、原材料及成品保护措施 (13)工程名称：九峰农民还建社区建设单位：设计单位：监理单位：勘察单位：施工单位：000#楼地上部分，地上33层，建筑总高度99.30m，建筑层高3m为一类高层住宅，总建筑面积44261.76㎡，其中000#楼地上建筑面积15844.45㎡，000#楼地上建筑面积15844.45㎡ ,000#楼地上建筑面积12572.86㎡。

构形式为剪力墙结构，结构的安全等级为二级，结构设计使用年限均为50年。

抗震设防类别均为丙类，抗震设防烈度6度，剪力墙及框架的抗震等级为三级。

本工程采用外墙内保温体系，保温主要材料为发泡陶瓷保温板（Ⅲ型），规格为300*300*45mm，部分规格为300*300*25-30mm。

辅材为粘结砂浆、抗裂砂浆、抹面砂浆、耐碱网格布、锚栓。

其8#楼保温面积约9077㎡，9#楼保温面积约9077㎡，10#楼保温面积约6432.75㎡。

二、编制依据1、根据施工设计图纸、图纸会审、设计变更及施工合同。

2、《建筑工程施工质量验收统一标准》（GB50300-2013）3、《建筑节能工程施工质量验收规范》（GB50411-2019）4、《建筑用发泡陶瓷保温板》（JGT511-2017）5、《发泡陶瓷保温板保温系统应用技术规程》（Q320106JSJKY01-2016）6、《发泡陶瓷保温板应用技术规程》（T/CECS480-2017）7、《住宅工程质量通病防控技术规程》（DB 42/T636-2010）8、其它现行国家、行业有关的规范及规程。

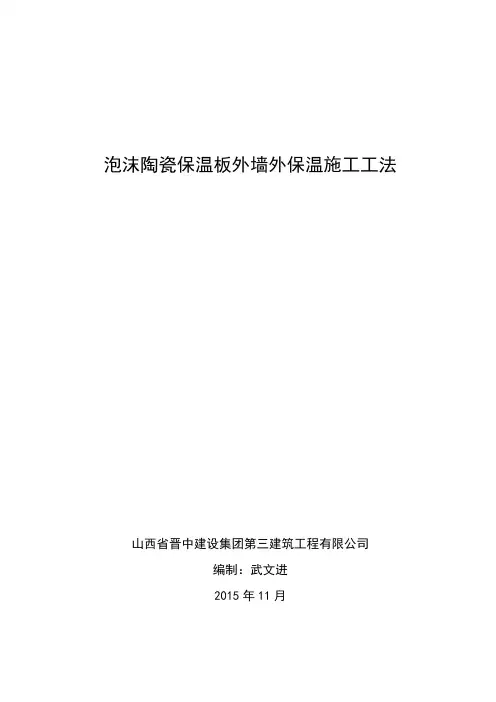

泡沫陶瓷保温板外墙外保温施工工法山西省晋中建设集团第三建筑工程有限公司编制：武文进2015年11月目录1.前言 (2)2.工法特点 (2)3.适用范围 (3)4.施工工艺流程及操作要点 (4)5. 主要机具及材料 (10)6. 劳动组织 (13)7.施工质量控制 (14)8.质量控制 (16)9.安全及环保措施 (18)10.技术经济分析 (21)11.工程实例 (22)1.前言1.1外墙外保温系统的防火性能，耐久性能已备受业内重视，泡沫陶瓷保温板是一种新型的防火、保温材料，是一种经高温焙烧而成的不燃保温材料，用于外墙外保温系统可大大提高系统的防火、耐久性能，对该保温材料及其外保温系统、防火隔离带构造进行了研究和试点应用，结果表明该技术防火性能值与建筑同寿命、施工便捷，质量通病少、具有广阔的应用前景。

1.2建筑外墙外保温技术具有质量轻、保温隔热效果好、适用范围广、可基本消除热桥等优点，在国内外节能外保温系统主要采用EPS（聚苯乙烯泡沫）、XPS（挤塑聚苯乙烯泡沫）和PU（聚氨酯泡沫）等作为保温隔热材料。

这些材料均属有机保温材料，具有质量轻、保温、隔热性好等优点，但阻燃性差，易变形、易老化，相关的外保温系统防火性能差、燃烧时会产生毒性烟雾，易产生开裂、空鼓、渗水、脱落等质量通病，使用寿命短。

2.工法特点2.1能够完全做到与建筑物同寿命，没有后顾之忧。

2.2施工工艺比较简单，操作容易，和贴墙面砖一样。

采用专用的粘结砂浆就能很好的与基层墙体相容，但是施工的温度在5℃-37℃之间，不然容易影响板材的稳定性。

2.3燃烧性能是A1级。

2.4吸水率低，≤ 5%，由于不吸水就不会发生冻融破坏，不会因吸水膨胀变形，这也是许多保温材料所不具备的。

2.5耐候性好，在阳光暴晒、冷热剧变、风雨交加等恶劣气候条件下，不变形、不老化、不开裂、性能稳定。

2.6外墙满贴外保温，解决了“热桥”问题。

2.7外保温不占室内空间，增加了室内的使用面积，间接给业主增加了经济效益。

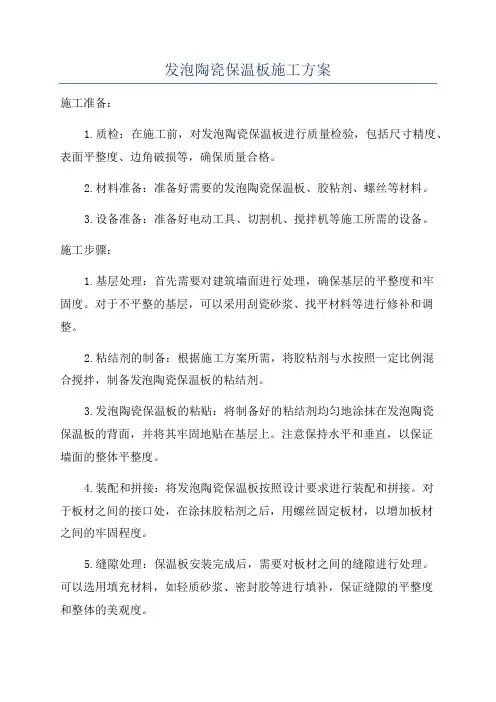

发泡陶瓷保温板施工方案施工准备：1.质检：在施工前，对发泡陶瓷保温板进行质量检验，包括尺寸精度、表面平整度、边角破损等，确保质量合格。

2.材料准备：准备好需要的发泡陶瓷保温板、胶粘剂、螺丝等材料。

3.设备准备：准备好电动工具、切割机、搅拌机等施工所需的设备。

施工步骤：1.基层处理：首先需要对建筑墙面进行处理，确保基层的平整度和牢固度。

对于不平整的基层，可以采用刮瓷砂浆、找平材料等进行修补和调整。

2.粘结剂的制备：根据施工方案所需，将胶粘剂与水按照一定比例混合搅拌，制备发泡陶瓷保温板的粘结剂。

3.发泡陶瓷保温板的粘贴：将制备好的粘结剂均匀地涂抹在发泡陶瓷保温板的背面，并将其牢固地贴在基层上。

注意保持水平和垂直，以保证墙面的整体平整度。

4.装配和拼接：将发泡陶瓷保温板按照设计要求进行装配和拼接。

对于板材之间的接口处，在涂抹胶粘剂之后，用螺丝固定板材，以增加板材之间的牢固程度。

5.缝隙处理：保温板安装完成后，需要对板材之间的缝隙进行处理。

可以选用填充材料，如轻质砂浆、密封胶等进行填补，保证缝隙的平整度和整体的美观度。

6.表面处理：根据设计要求，对保温板的表面进行处理。

可以选择涂刷防水涂料、饰面砂浆等进行保护和装饰。

7.后续工序：完成对发泡陶瓷保温板的安装后，根据具体的施工方案和项目要求，进行后续工序，如补充保温材料、涂刷外墙涂料等。

安全注意事项：1.施工人员应严格遵守安全操作规范，佩戴好相应的劳动防护用品，如安全帽、安全鞋等。

2.施工现场要做好防护措施，确保周边人员的安全。

3.施工过程中，要注意操作方法，避免板材的破损和损坏。

4.施工完成后，要对施工现场进行清理和清查，确保没有杂物和残留物。

总结：发泡陶瓷保温板的施工方案必须根据具体的项目要求和设计要求制定。

在施工过程中，要注意施工操作的规范和安全注意事项，确保施工质量和施工安全。

发泡陶瓷保温板的施工方案不仅要求技术操作规范，还要求施工人员持续学习和不断提高，以适应新材料新技术的发展。
