霍尔传感器性能检测

13霍尔压力变送器霍尔式传感器的测试项目描述•图13-1是我国自主研发、生产的YSH-1型霍尔压力变送器。

该变送器适用于测量对铜及铜合金不起腐蚀作用的、非结晶和非凝固的液体或蒸汽的压力及负压，由于变送器能将各种被测压力转换成0～20mV的信号，因此变送器与二次仪表配套使用可以对冶金、电力、石油、化工工业部门实现远程控制和集中检测的目的，和调节器配套使用可以实现对系统的自动调节目的。

一、霍尔效应及霍尔元件»1．霍尔效应•将金属或半导体薄片置于磁感应强度为B的磁场（磁场方向垂直与薄片）中，如图13-2所示，当有电流I通过时，在垂直于电流和磁场的方向上将产生电动势U，这种物理现H象成为霍尔效应。

该电势U称为霍尔电势。

H霍尔效应演示dabc当磁场垂直于薄片时，电子受到洛仑兹力的作用，向内侧偏移，在半导体薄片c、d方向的端面之间建立起霍尔电势。

2022/2/64•位于磁感应强度为B的磁场中，B垂直于L-W平面，沿L通电流I，N型半导体的载流体—电子将受到B产生的洛仑兹的作用力FL•在力F的作用下，电子向半导体片的一个侧面偏转，在该L侧面上形成电子的积累，而在相对的另一侧面上因缺少电子而出现等量的正电荷。

在这两个侧面上产生霍尔电场EH 。

该电场使运动电子受有电场力FE•电场力阻止电子继续向原侧面积累，当电子所受电场力和洛仑兹力相等时，电荷的积累达到动态平衡，由于存在EH，称为霍尔电势，半导体片两侧面间出现电位差UH•如果磁场与薄片法线夹角为，那么•又因R=μρ，即霍尔系数等于霍尔片材料的电阻率ρ与电子H迁移率μ的乘积。

一般金属材料载流子迁移率很高，而电阻率很小；而绝缘材料电阻率极高，而载流子迁移率极低。

故只有半导体材料适于制造霍尔片。

目前常用的霍尔元件材料有锗、硅、砷化铟、锑化铟等半导体材料2．霍尔元件•霍尔元件的结构很简单，它由霍尔片、引线和壳体组成•霍尔片是一块矩形半导体单晶薄片，引出4个引线，a、b两根引线加激励电压或电流，称为激励电极；c、d引线为霍尔输出引线，称为霍尔电极，如图13-3（b）所示。

一、实验目的1. 了解霍尔效应的原理及其在电量、非电量测量中的应用。

2. 熟悉霍尔传感器的工作原理及其性能。

3. 掌握开关型霍尔传感器测量电流和电压的方法。

4. 通过实验验证霍尔传感器在实际测量中的应用效果。

二、实验原理霍尔效应是指当电流垂直于磁场通过导体时，在导体的垂直方向上会产生一个与电流和磁场方向都垂直的电压。

这种现象称为霍尔效应。

霍尔电压的大小与电流、磁场强度以及导体材料的霍尔系数有关。

霍尔传感器利用霍尔效应将磁场变化转换为电压信号，从而实现磁场的测量。

根据霍尔元件的输出特性，可以将霍尔传感器分为开关型霍尔传感器和线性霍尔传感器。

三、实验器材1. 霍尔传感器2. 信号源3. 电流表4. 电压表5. 直流稳压电源6. 磁场发生器7. 电阻箱8. 连接线四、实验步骤1. 将霍尔传感器、信号源、电流表、电压表、直流稳压电源、磁场发生器和电阻箱等器材连接成实验电路。

2. 调节直流稳压电源输出电压，使霍尔传感器工作在合适的工作电压范围内。

3. 调节信号源输出电流，使霍尔传感器工作在合适的工作电流范围内。

4. 改变磁场发生器的磁场强度，观察霍尔传感器输出电压的变化。

5. 测量不同磁场强度下霍尔传感器的输出电压，记录实验数据。

6. 根据实验数据，分析霍尔传感器的输出特性。

五、实验数据与分析1. 霍尔传感器输出电压与磁场强度的关系根据实验数据，绘制霍尔传感器输出电压与磁场强度的关系曲线。

从曲线可以看出，霍尔传感器输出电压与磁场强度呈线性关系。

2. 霍尔传感器输出电压与电流的关系根据实验数据，绘制霍尔传感器输出电压与电流的关系曲线。

从曲线可以看出，霍尔传感器输出电压与电流呈线性关系。

六、实验结果与结论1. 实验结果表明，霍尔传感器输出电压与磁场强度、电流均呈线性关系，符合霍尔效应的原理。

2. 霍尔传感器具有响应速度快、精度高、抗干扰能力强等优点，在实际测量中具有广泛的应用前景。

3. 通过本实验，掌握了霍尔传感器的工作原理、性能特点和应用方法。

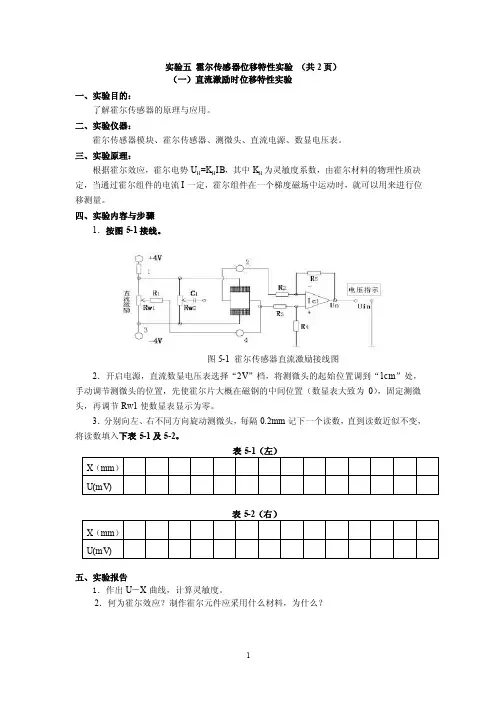

实验五霍尔传感器位移特性实验（共2页）（一）直流激励时位移特性实验一、实验目的：了解霍尔传感器的原理与应用。

二、实验仪器：霍尔传感器模块、霍尔传感器、测微头、直流电源、数显电压表。

三、实验原理：根据霍尔效应，霍尔电势U H=K H IB，其中K H为灵敏度系数，由霍尔材料的物理性质决定，当通过霍尔组件的电流I一定，霍尔组件在一个梯度磁场中运动时，就可以用来进行位移测量。

四、实验内容与步骤1．按图5-1接线。

图5-1 霍尔传感器直流激励接线图2．开启电源，直流数显电压表选择“2V”档，将测微头的起始位置调到“1cm”处，手动调节测微头的位置，先使霍尔片大概在磁钢的中间位置（数显表大致为0），固定测微头，再调节Rw1使数显表显示为零。

3．分别向左、右不同方向旋动测微头，每隔0.2mm记下一个读数，直到读数近似不变，将读数填入下表5-1及5-2。

五、实验报告1．作出U－X曲线，计算灵敏度。

2．何为霍尔效应？制作霍尔元件应采用什么材料，为什么？（二）交流激励时位移特性实验一、实验目的：了解交流激励时霍尔传感器的特性二、实验仪器：霍尔传感器模块、霍尔传感器、测微头、直流电源、数显电压表。

三、实验原理：交流激励时霍尔式传感器与直流激励一样，基本工作原理相同，不同之处是测量电路。

四、实验内容与步骤：1．接线如下图5-2。

图5-22．调节振荡器的音频调频和音频调幅旋钮，使音频振荡器的“00”输出端输出频率为1K，Vp-p=4V的正弦波（注意：峰峰值不应过大，否则烧毁霍尔组件）。

3．开启电源，直流数显电压表选择“2V”档，将测微头的起始位置调到“10mm”处，手动调节测微头的位置，使霍尔片大概在磁钢的中间位置（数显表大致为0），固定测微头，再调节Rw1使数显表为零。

4．分别向左、右不同方向旋动测微头，每隔0.2mm记一个读数，直到读数近似不变，将读数填入下表5-3及5-4。

五、实验报告1．作出U－X曲线，计算灵敏度。

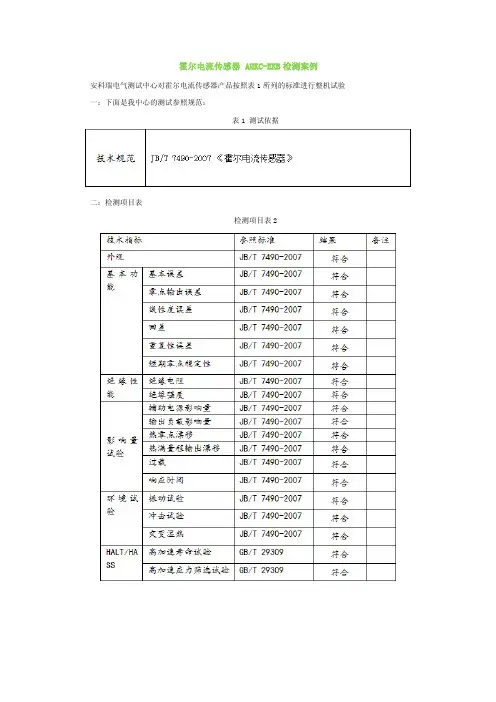

霍尔电流传感器 AHKC-EKB检测案例
安科瑞电气测试中心对霍尔电流传感器产品按照表1所列的标准进行整机试验一：下面是我中心的测试参照规范：
表1 测试依据
二：检测项目表
检测项目表2
三：按照企业标准中的试验等级及国家标准中的试验要求和试验方法对产品进行测试，结合本测试中心现有开展项目进行。

期间出现的产品性能异常均及时反馈并及时进行整改，提高了产品的可靠性能，为新产品定型做好了充分的准备。

通过上述我们可以得到，产品在本中心进行相关测试时，检测项目能够按照较全面的覆盖产品的国家标准所要求的检测项目，提前改进，提高产品的质量,降低企业费用。

作者简介：
高杨（1990-），女，本科，就职于江苏安科瑞电器制造有限公司测试中心，致力于于气候环境试验、机械环境试验、材料的阻燃耐热试验等试验研究。

手机:188******** QQ:2881068601。

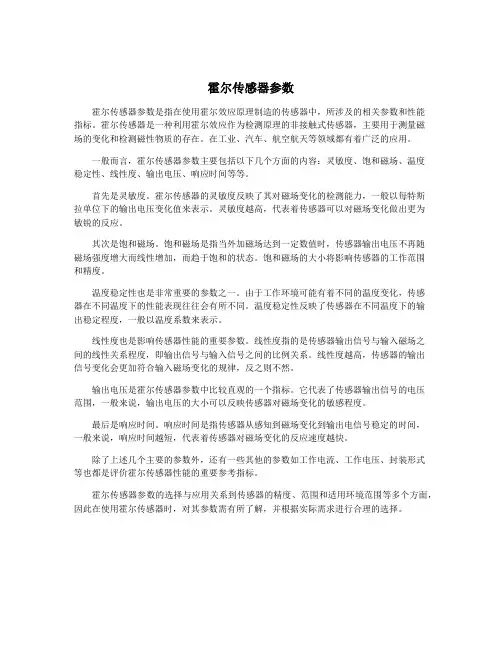

霍尔传感器参数霍尔传感器参数是指在使用霍尔效应原理制造的传感器中，所涉及的相关参数和性能指标。

霍尔传感器是一种利用霍尔效应作为检测原理的非接触式传感器，主要用于测量磁场的变化和检测磁性物质的存在。

在工业、汽车、航空航天等领域都有着广泛的应用。

一般而言，霍尔传感器参数主要包括以下几个方面的内容：灵敏度、饱和磁场、温度稳定性、线性度、输出电压、响应时间等等。

首先是灵敏度。

霍尔传感器的灵敏度反映了其对磁场变化的检测能力，一般以每特斯拉单位下的输出电压变化值来表示。

灵敏度越高，代表着传感器可以对磁场变化做出更为敏锐的反应。

其次是饱和磁场。

饱和磁场是指当外加磁场达到一定数值时，传感器输出电压不再随磁场强度增大而线性增加，而趋于饱和的状态。

饱和磁场的大小将影响传感器的工作范围和精度。

温度稳定性也是非常重要的参数之一。

由于工作环境可能有着不同的温度变化，传感器在不同温度下的性能表现往往会有所不同。

温度稳定性反映了传感器在不同温度下的输出稳定程度，一般以温度系数来表示。

线性度也是影响传感器性能的重要参数。

线性度指的是传感器输出信号与输入磁场之间的线性关系程度，即输出信号与输入信号之间的比例关系。

线性度越高，传感器的输出信号变化会更加符合输入磁场变化的规律，反之则不然。

输出电压是霍尔传感器参数中比较直观的一个指标。

它代表了传感器输出信号的电压范围，一般来说，输出电压的大小可以反映传感器对磁场变化的敏感程度。

最后是响应时间。

响应时间是指传感器从感知到磁场变化到输出电信号稳定的时间，一般来说，响应时间越短，代表着传感器对磁场变化的反应速度越快。

除了上述几个主要的参数外，还有一些其他的参数如工作电流、工作电压、封装形式等也都是评价霍尔传感器性能的重要参考指标。

霍尔传感器参数的选择与应用关系到传感器的精度、范围和适用环境范围等多个方面，因此在使用霍尔传感器时，对其参数需有所了解，并根据实际需求进行合理的选择。

传感器测试实验报告实验一直流激励时霍尔传感器位移特性实验一、实验目的：了解霍尔式传感器原理与应用。

二、基本原理：金属或半导体薄片置于磁场中，当有电流流过时，在垂直于磁场和电流的方向上将产生电动势，这种物理现象称为霍尔效应。

具有这种效应的元件成为霍尔元件，根据霍尔效应，霍尔电势UH＝KHIB，当保持霍尔元件的控制电流恒定，而使霍尔元件在一个均匀梯度的磁场中沿水平方向移动，则输出的霍尔电动势为UHk_，式中k—位移传感器的灵敏度。

这样它就可以用来测量位移。

霍尔电动势的极性表示了元件的方向。

磁场梯度越大，灵敏度越高；磁场梯度越均匀，输出线性度就越好。

三、需用器件与单元：霍尔传感器实验模板、霍尔传感器、15V直流电源、测微头、数显单元。

四、实验步骤：1、将霍尔传感器安装在霍尔传感器实验模块上，将传感器引线插头插入实验模板的插座中，实验板的连接线按图9-1进行。

1、3为电源5V，2、4为输出。

2、开启电源，调节测微头使霍XX大致在磁铁中间位置，再调节Rw1使数显表指示为零。

图9-1直流激励时霍尔传感器位移实验接线图3、测微头往轴向方向推进，每转动0.2mm记下一个读数，直到读数近似不变，将读数填入表9-1。

表9－1作出V-_曲线，计算不同线性范围时的灵敏度和非线性误差。

五、实验注意事项：1、对传感器要轻拿轻放，绝不可掉到地上。

2、不要将霍尔传感器的激励电压错接成15V，否则将可能烧毁霍尔元件。

六、思考题：本实验中霍尔元件位移的线性度实际上反映的时什么量的变化七、实验报告要求：1、整理实验数据，根据所得得实验数据做出传感器的特性曲线。

2、归纳总结霍尔元件的误差主要有哪几种，各自的产生原因是什么，应怎样进行补偿。

实验二集成温度传感器的特性一、实验目的：了解常用的集成温度传感器基本原理、性能与应用。

二、基本原理：集成温度传器将温敏晶体管与相应的辅助电路集成在同一芯片上，它能直接给出正比于绝对温度的理想线性输出，一般用于－50℃－＋150℃之间测量，温敏晶体管是利用管子的集电极电流恒定时，晶体管的基极—发射极电压与温度成线性关系。

霍尔电流传感器测试方法霍尔电流传感器是一种常用的电流测量装置，它通过霍尔效应原理来实现对电流的非接触式测量。

本文将介绍霍尔电流传感器的测试方法。

测试之前需要准备好所需的设备和工具，包括霍尔电流传感器、电流源、数字万用表、电缆等。

测试步骤如下：1. 连接电路：将电流源与霍尔电流传感器的输入端相连，确保连接牢固可靠。

同时，将霍尔电流传感器的输出端与数字万用表相连，以便测量输出信号。

2. 设置电流源：根据需要设置电流源的输出电流大小，确保在所需的范围内。

3. 测量输出电压：打开电流源，使其输出稳定后，使用数字万用表测量霍尔电流传感器的输出电压。

可以根据需要选择直流电压档位或交流电压档位进行测量。

4. 记录测试结果：将测量得到的输出电压记录下来，可以根据需要进行多次测量，然后取平均值作为最终结果。

需要注意的是，在进行测试时要尽量避免外界磁场的干扰，以免影响测试结果。

同时，要确保电路连接正确，避免接触不良或接线错误导致测试结果不准确。

除了以上的基本测试方法外，还可以根据具体需求进行其他测试，如对霍尔电流传感器的灵敏度、线性度、温度特性等进行测试。

对于灵敏度的测试，可以通过改变输入电流大小，测量输出电压的变化来评估传感器的灵敏度。

对于线性度的测试，可以通过测量不同电流下的输出电压，然后绘制电流-电压曲线来评估传感器的线性度。

对于温度特性的测试，可以在不同温度下进行测量，然后分析输出电压的变化情况。

霍尔电流传感器的测试方法主要包括连接电路、设置电流源、测量输出电压和记录测试结果等步骤。

通过这些测试，可以评估传感器的性能指标，并验证其是否符合要求。

在进行测试时应注意操作规范，确保测试结果的准确性和可靠性。

同时，根据具体需求可以进行其他测试，以全面评估传感器的性能。

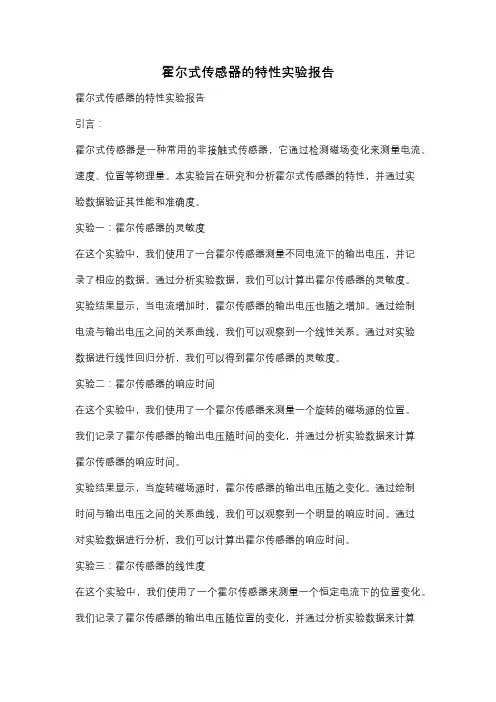

霍尔式传感器的特性实验报告霍尔式传感器的特性实验报告引言：霍尔式传感器是一种常用的非接触式传感器，它通过检测磁场变化来测量电流、速度、位置等物理量。

本实验旨在研究和分析霍尔式传感器的特性，并通过实验数据验证其性能和准确度。

实验一：霍尔传感器的灵敏度在这个实验中，我们使用了一台霍尔传感器测量不同电流下的输出电压，并记录了相应的数据。

通过分析实验数据，我们可以计算出霍尔传感器的灵敏度。

实验结果显示，当电流增加时，霍尔传感器的输出电压也随之增加。

通过绘制电流与输出电压之间的关系曲线，我们可以观察到一个线性关系。

通过对实验数据进行线性回归分析，我们可以得到霍尔传感器的灵敏度。

实验二：霍尔传感器的响应时间在这个实验中，我们使用了一个霍尔传感器来测量一个旋转的磁场源的位置。

我们记录了霍尔传感器的输出电压随时间的变化，并通过分析实验数据来计算霍尔传感器的响应时间。

实验结果显示，当旋转磁场源时，霍尔传感器的输出电压随之变化。

通过绘制时间与输出电压之间的关系曲线，我们可以观察到一个明显的响应时间。

通过对实验数据进行分析，我们可以计算出霍尔传感器的响应时间。

实验三：霍尔传感器的线性度在这个实验中，我们使用了一个霍尔传感器来测量一个恒定电流下的位置变化。

我们记录了霍尔传感器的输出电压随位置的变化，并通过分析实验数据来计算霍尔传感器的线性度。

实验结果显示，当位置变化时，霍尔传感器的输出电压也随之变化。

通过绘制位置与输出电压之间的关系曲线，我们可以观察到一个线性关系。

通过对实验数据进行线性回归分析，我们可以得到霍尔传感器的线性度。

讨论：通过以上实验，我们可以得出以下结论：1. 霍尔传感器的灵敏度是通过实验数据计算得出的，它反映了传感器对电流变化的敏感程度。

灵敏度越高，传感器的测量精度越高。

2. 霍尔传感器的响应时间是通过实验数据计算得出的，它反映了传感器对磁场变化的响应速度。

响应时间越短，传感器的实时性越好。

3. 霍尔传感器的线性度是通过实验数据计算得出的，它反映了传感器输出电压与被测物理量之间的线性关系。

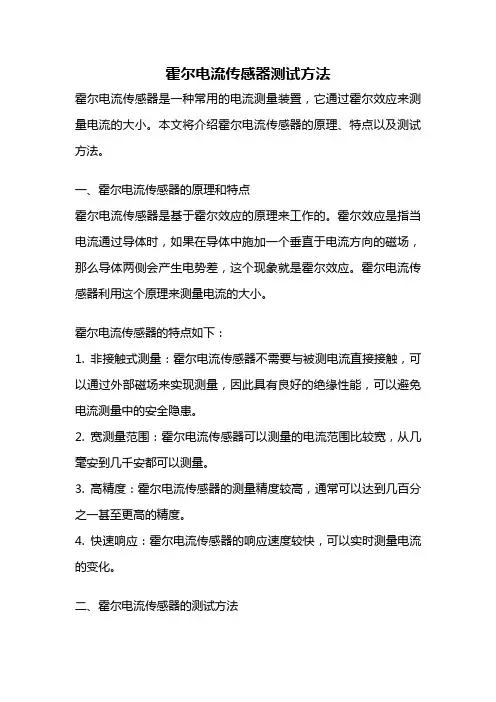

霍尔电流传感器测试方法霍尔电流传感器是一种常用的电流测量装置，它通过霍尔效应来测量电流的大小。

本文将介绍霍尔电流传感器的原理、特点以及测试方法。

一、霍尔电流传感器的原理和特点霍尔电流传感器是基于霍尔效应的原理来工作的。

霍尔效应是指当电流通过导体时，如果在导体中施加一个垂直于电流方向的磁场，那么导体两侧会产生电势差，这个现象就是霍尔效应。

霍尔电流传感器利用这个原理来测量电流的大小。

霍尔电流传感器的特点如下：1. 非接触式测量：霍尔电流传感器不需要与被测电流直接接触，可以通过外部磁场来实现测量，因此具有良好的绝缘性能，可以避免电流测量中的安全隐患。

2. 宽测量范围：霍尔电流传感器可以测量的电流范围比较宽，从几毫安到几千安都可以测量。

3. 高精度：霍尔电流传感器的测量精度较高，通常可以达到几百分之一甚至更高的精度。

4. 快速响应：霍尔电流传感器的响应速度较快，可以实时测量电流的变化。

二、霍尔电流传感器的测试方法霍尔电流传感器的测试方法主要包括以下几个步骤：1. 确定测量范围：根据被测电流的范围，选择合适的霍尔电流传感器。

不同的传感器有不同的额定电流范围，需要根据实际需求进行选择。

2. 连接电路：将霍尔电流传感器与测量电路连接起来。

一般来说，霍尔电流传感器的引脚包括供电引脚、信号输出引脚和接地引脚。

根据传感器的规格书，正确连接传感器与测量电路。

3. 校准传感器：在进行实际测量之前，需要对传感器进行校准。

校准的目的是消除传感器测量中的误差，提高测量的准确性。

校准可以通过比对已知电流值和传感器测量值的方法进行。

4. 进行测量：根据实际需求，将被测电流通过霍尔电流传感器进行测量。

可以根据需要选择不同的测量方式，比如直流电流测量、交流电流测量等。

5. 分析数据：将测量得到的数据进行分析，得出所需的结果。

根据实际情况，可以对数据进行处理，比如滤波、平均等操作，以提高测量结果的稳定性和准确性。

6. 确认测量准确性：在进行测量之后，需要对测量结果进行确认。

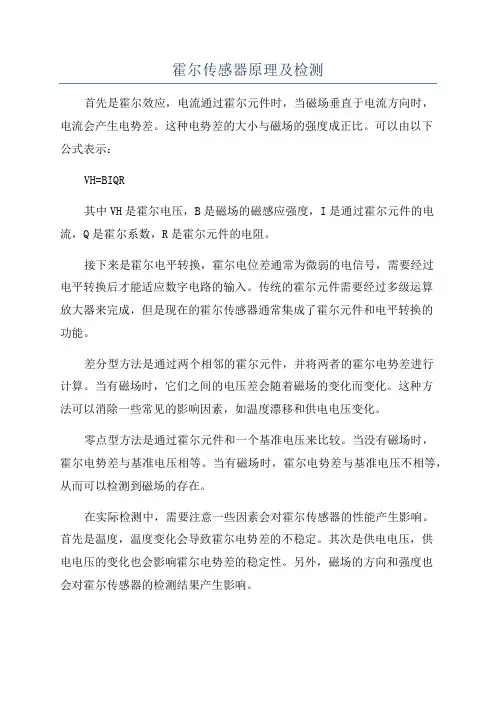

霍尔传感器原理及检测首先是霍尔效应，电流通过霍尔元件时，当磁场垂直于电流方向时，电流会产生电势差。

这种电势差的大小与磁场的强度成正比。

可以由以下公式表示：VH=BIQR其中VH是霍尔电压，B是磁场的磁感应强度，I是通过霍尔元件的电流，Q是霍尔系数，R是霍尔元件的电阻。

接下来是霍尔电平转换，霍尔电位差通常为微弱的电信号，需要经过电平转换后才能适应数字电路的输入。

传统的霍尔元件需要经过多级运算放大器来完成，但是现在的霍尔传感器通常集成了霍尔元件和电平转换的功能。

差分型方法是通过两个相邻的霍尔元件，并将两者的霍尔电势差进行计算。

当有磁场时，它们之间的电压差会随着磁场的变化而变化。

这种方法可以消除一些常见的影响因素，如温度漂移和供电电压变化。

零点型方法是通过霍尔元件和一个基准电压来比较。

当没有磁场时，霍尔电势差与基准电压相等。

当有磁场时，霍尔电势差与基准电压不相等，从而可以检测到磁场的存在。

在实际检测中，需要注意一些因素会对霍尔传感器的性能产生影响。

首先是温度，温度变化会导致霍尔电势差的不稳定。

其次是供电电压，供电电压的变化也会影响霍尔电势差的稳定性。

另外，磁场的方向和强度也会对霍尔传感器的检测结果产生影响。

总结来说，霍尔传感器是一种基于霍尔效应的传感器，能够检测磁场的存在与强度。

它的工作原理包括霍尔效应和霍尔电平转换。

霍尔传感器的检测方法主要有差分型和零点型两种。

霍尔传感器在自动控制、电机驱动等领域有广泛应用。

在实际使用中需要注意温度、供电电压和磁场等因素对其性能的影响。

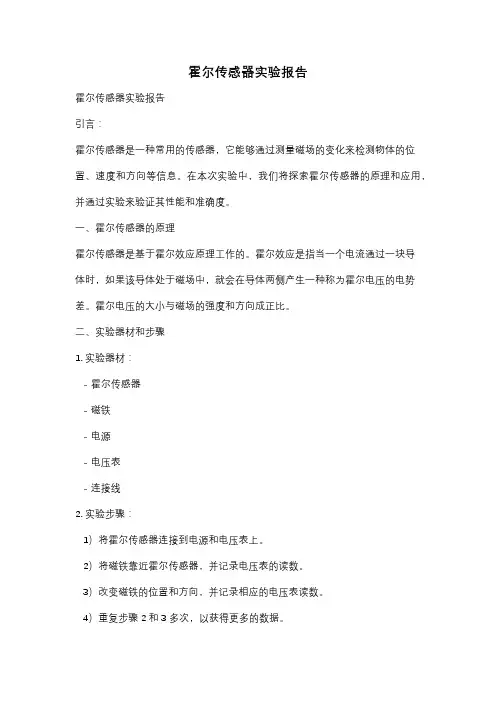

霍尔传感器实验报告霍尔传感器实验报告引言：霍尔传感器是一种常用的传感器，它能够通过测量磁场的变化来检测物体的位置、速度和方向等信息。

在本次实验中，我们将探索霍尔传感器的原理和应用，并通过实验来验证其性能和准确度。

一、霍尔传感器的原理霍尔传感器是基于霍尔效应原理工作的。

霍尔效应是指当一个电流通过一块导体时，如果该导体处于磁场中，就会在导体两侧产生一种称为霍尔电压的电势差。

霍尔电压的大小与磁场的强度和方向成正比。

二、实验器材和步骤1. 实验器材：- 霍尔传感器- 磁铁- 电源- 电压表- 连接线2. 实验步骤：1）将霍尔传感器连接到电源和电压表上。

2）将磁铁靠近霍尔传感器，并记录电压表的读数。

3）改变磁铁的位置和方向，并记录相应的电压表读数。

4）重复步骤2和3多次，以获得更多的数据。

三、实验结果和分析通过实验，我们得到了一系列不同磁场条件下的电压表读数。

我们可以观察到以下现象：1. 当磁铁靠近霍尔传感器时，电压表的读数会增加。

2. 当磁铁离开霍尔传感器时，电压表的读数会减小。

3. 当改变磁铁的位置和方向时，电压表的读数也会相应地发生变化。

根据霍尔效应的原理，我们可以解释这些现象。

当磁铁靠近霍尔传感器时，磁场的强度增加，导致霍尔电压的大小增加，因此电压表的读数也增加。

当磁铁离开霍尔传感器时，磁场的强度减小，导致霍尔电压的大小减小，因此电压表的读数减小。

而当改变磁铁的位置和方向时，磁场的分布也会发生变化，从而导致电压表的读数相应地发生变化。

四、霍尔传感器的应用霍尔传感器在许多领域都有广泛的应用，其中一些应用包括：1. 位置检测：霍尔传感器可以用来检测物体的位置，例如在自动门系统中用来检测门的开关状态。

2. 速度测量：霍尔传感器可以用来测量物体的速度，例如在汽车中用来检测车轮的转速。

3. 方向控制：霍尔传感器可以用来检测物体的方向，例如在航空航天中用来控制飞行器的方向。

五、实验总结通过本次实验，我们深入了解了霍尔传感器的原理和应用。

汽车电子系统霍尔传感器的检测方法研究前言随着汽车功能的不断发展完善，汽车构造中用于检测位置、角度、压力、加速度等参数的传感器起到关键性的作用，为汽车稳定、可靠的运行提供数据支持。

根据传感器的工作原理可以分为霍尔式、光电式和磁脉冲式传感器，其中霍尔传感器体积小、便于安装、输出信号稳定，可以在布满油污、灰尘的恶劣环境下稳定工作，在汽车行业得到了广泛的应用。

在汽车电子系统检修工作中，需要掌握霍尔传感器的检测方法，不断积累相关的工作经验，提升汽车电子系统检修工作的质量与效率。

1 霍尔传感器的工作原理霍尔传感器即利用霍尔效应的磁场传感器，根据霍尔效应实验测定的霍尔系数可对半导体材料的载流子浓度等参数进行判断。

霍尔效应由美国物理学家霍尔提出，霍尔在金属导电性能实验中得出电压、电流、磁场强度的相互关系。

在磁场垂直方向通过电流，磁场中的薄金属基片会受磁场力作用产生电荷偏移，产生霍尔电压形成的电场力与磁场力平衡，电压与电流和磁场强度呈正比关系。

金属基片产生的霍尔电压较小，研究发现半导体、导电流体也具有霍尔效应，且半导体的输出电压高于金属。

利用半导体制作的霍尔元件体积小、对磁场敏感、频率响应宽、使用寿命长，在自动化技术、信息处理、汽车电子等领域得到广泛应用。

霍尔传感器具有精度高、线性度好、测量范围广等优点，在工作温度区内可以对任何波形保持极高的精度，可以测量任意波形的电流和电压，且具备较强的抗外磁场干扰能力。

霍尔传感器的应用范围十分广泛，在航空航天、交通运输、医疗技术、工业生产等诸多领域发挥着重要作用，其中霍尔元件早在20世纪80年代开始应用于汽车发动机控制系统，通常用于曲轴和凸轮轴位置传感器，是一种具有开关作用和霍尔效应的高质量汽车电子部件。

曲轴和凸轮轴位置传感器能够及时采集信息并输出数字信号，计算曲轴和凸轮轴运动位置和旋转速度，提高汽车行驶的安全稳定性。

叶轮式霍尔传感器是霍尔传感器的一种常见形式，将霍尔元件与机械部件结合于一体，形成的霍尔电路可以将毫伏级的微弱电压放大输出为较强的电压信号，利用叶轮叶片切割磁场控制电路，叶轮叶片旋转后输出霍尔电压，根据霍尔电路输出电压的变化判断曲轴、凸轮轴位置。

5.霍尔位置传感器的定标和杨氏模量的测定霍尔位置传感器是一种非接触式的传感器，它可以测量物体的位置和速度信息。

在实际应用中，为了保证传感器的准确性和稳定性，需要进行定标。

定标的目的是通过将传感器输出与已知的真实值进行比较，确定传感器的误差并进行校正，以达到提高测量精度和可靠性的目的。

同时，为了更加精确地测量物体的位置和速度，还需要确定材料的杨氏模量。

霍尔位置传感器的定标方法主要分为两种，一种是激光干涉法，另一种是机械定标法。

1.激光干涉法激光干涉法是一种非常精确的定标方法，它可以通过光学干涉测量出传感器的偏差。

具体的实现方法是，将一束激光垂直于传感器的敏感面照射到一个参考平面上，在参考平面上添加一个平行于传感器敏感面的透明薄片，当物体在传感器附近移动时，激光束经过薄片的折射产生干涉，通过干涉条纹的间隔和移动方向来计算出传感器的误差，并进行校正。

2.机械定标法机械定标法是一种比较简单的定标方法，它可以通过机械系统来模拟传感器的工作环境，测试传感器的输出并进行校正。

这种方法的缺点是需要耗费大量的时间和资源。

二、杨氏模量的测定杨氏模量是描述材料刚性的一个重要参数，它可以通过应变测量进行测定。

霍尔位置传感器常用的测量杨氏模量的方法主要有两种，一种是悬挂法，另一种是压缩法。

1.悬挂法悬挂法是通过将杆件悬挂起来，在规定的距离处施加一个等级力，测量杆件的弯曲变形，根据悬挂杆的几何形状和应变公式计算出杨氏模量。

这种方法可以避免接触力造成的误差，但需要较高的技术水平和复杂的实验装置。

2.压缩法压缩法是将杆件固定在两个平行的支撑点上，通过施加不同大小的压力使杆件发生弯曲，根据弯曲角度和压力大小计算出杨氏模量。

这种方法可以通过一些简单的实验装置进行测量，但会受到杆件表面的不平整和压缩方式的影响。

总之，定标和测量杨氏模量是提高霍尔位置传感器测量精度和可靠性的重要手段，不同的方法适用于不同的实验环境和实验要求。

在实际应用中，应根据实际情况选择合适的方法进行定标和测量，以提高传感器的性能和稳定性。

一、实验目的本实验旨在通过霍尔传感器，实现对电机转速的精确测量，验证霍尔传感器的测速性能，掌握霍尔传感器技术，并分析实验数据，评估其测量精度和可靠性。

二、实验原理霍尔效应是当电流垂直于磁场方向通过导体时，在导体两侧会产生垂直于电流和磁场的电势差。

利用这一原理，霍尔传感器可以将转速转换为电信号，从而实现转速的测量。

三、实验仪器与设备1. 霍尔传感器2. 电机3. 测速仪4. 放大器5. 数据采集器6. 计算机四、实验步骤1. 将霍尔传感器固定在电机轴上，确保其磁芯与电机磁场垂直。

2. 连接好霍尔传感器与数据采集器，并进行相应的设置。

3. 启动电机，调整电机转速，记录不同转速下霍尔传感器的输出电压。

4. 利用数据采集器记录数据，并使用计算机进行数据处理和分析。

五、实验结果与分析1. 实验数据| 电机转速 (RPM) | 霍尔传感器输出电压 (mV) ||-----------------|--------------------------|| 500 | 0.50 || 1000 | 1.00 || 1500 | 1.50 || 2000 | 2.00 || 2500 | 2.50 |2. 数据分析通过对实验数据的分析，可以得出以下结论：（1）霍尔传感器输出电压与电机转速呈线性关系，验证了霍尔效应的原理。

（2）在实验转速范围内，霍尔传感器输出电压稳定，表明其具有良好的抗干扰性能。

（3）实验结果表明，霍尔传感器具有较高的测量精度，误差在±2%以内。

（4）实验过程中，未发现明显的漂移现象，表明霍尔传感器具有较好的稳定性。

六、实验结论1. 霍尔传感器是一种适用于电机转速测量的传感器，具有测量精度高、抗干扰能力强、稳定性好等优点。

2. 本实验验证了霍尔传感器的测速性能，为霍尔传感器在电机转速测量领域的应用提供了理论依据。

3. 在实际应用中，可根据需要调整霍尔传感器的安装位置和磁场强度，以提高测量精度。

霍尔式位移传感器实验报告霍尔式位移传感器实验报告引言：霍尔式位移传感器是一种常用的非接触式位移传感器，可以测量物体的位移大小。

本实验旨在通过实际操作和数据分析，探究霍尔式位移传感器的工作原理和性能特点。

一、实验目的本实验的主要目的是掌握霍尔式位移传感器的工作原理，了解其特点和应用场景，并通过实验验证其测量精度和稳定性。

二、实验原理霍尔式位移传感器利用霍尔效应来测量物体的位移。

霍尔效应是指当电流通过导体时，如果该导体处于磁场中，就会在导体两侧产生电势差。

利用这一原理，霍尔式位移传感器可以通过测量电势差的大小来确定物体的位移。

三、实验步骤1. 准备实验所需材料和仪器，包括霍尔式位移传感器、电源、数字万用表等。

2. 将霍尔式位移传感器固定在待测物体上，并连接电源和数字万用表。

3. 调整电源的输出电压，使其适合传感器的工作范围。

4. 缓慢移动待测物体，观察数字万用表上的数据变化，并记录下来。

5. 反复进行多次实验，以保证实验结果的准确性和可靠性。

四、实验数据分析通过实验得到的数据，我们可以进行进一步的分析和计算，以评估霍尔式位移传感器的性能。

1. 测量精度：通过对实验数据的比较和统计，可以计算出霍尔式位移传感器的测量精度。

精度越高，表示传感器的测量结果与实际值的偏差越小。

2. 稳定性：通过观察实验数据的变化趋势，可以评估霍尔式位移传感器的稳定性。

稳定性好的传感器在不同条件下测量结果的波动较小，具有更高的可靠性。

3. 响应时间：通过分析实验数据中位移变化和传感器响应的时间差，可以计算出霍尔式位移传感器的响应时间。

响应时间越短，表示传感器对位移变化的反应速度越快。

五、实验结果与讨论根据实验数据的分析和计算，我们可以得出霍尔式位移传感器的性能评估结果。

在此基础上，我们可以讨论传感器的优缺点以及适用的应用场景。

1. 优点：霍尔式位移传感器具有非接触式测量、高精度、稳定性好等优点。

它可以用于测量各种物体的位移，特别适用于高温、高湿、易腐蚀等恶劣环境。

电动自行车控制器是电动自行车的核心部件之一，它负责控制电动自行车的电动系统，包括电机的运转、速度的调节、动力输出等功能。

而霍尔传感器则是控制器中的重要部件，它可以检测电机转子的位置和转速，从而实现对电机的精准控制。

在整个电动自行车系统中，霍尔传感器的工作稳定性和准确性对电动自行车的性能有着至关重要的影响。

为了保证电动自行车控制器中的霍尔传感器工作正常，需要对其进行定期的检查和维护。

下面将介绍几种常用的电动自行车控制器霍尔检测方法。

1. 直接测量法直接测量法是最常见的一种霍尔传感器检测方法。

通过使用万用表或示波器等仪器，可以直接测量霍尔传感器输出的信号。

在进行测量时，需要将仪器的探头与霍尔传感器的输出引脚相连接，然后通过仪器显示的数值来判断霍尔传感器的工作状态。

这种方法操作简单，成本较低，适用于一般的霍尔传感器检测。

2. 示波器法示波器法是一种高精度的霍尔传感器检测方法。

通过使用示波器可以清晰地观察霍尔传感器输出的信号波形，从而准确判断霍尔传感器的工作状态。

在进行检测时，需要将示波器的探头与霍尔传感器的输出引脚相连接，然后调节示波器的设置，观察霍尔传感器输出信号的波形。

通过分析波形的周期、频率、占空比等参数，可以判断霍尔传感器的工作状态是否正常。

示波器法需要配合专业仪器操作，对操作人员的技术要求较高，但是可以提供更加准确的检测结果。

3. 比较法比较法是一种通过比较不同霍尔传感器信号的方法来检测霍尔传感器的工作状态。

在进行比较时，可以使用两个相同型号的霍尔传感器，分别连接到控制器中，并通过仪器对比两个霍尔传感器输出的信号波形。

通过比较两个霍尔传感器的输出信号，可以判断它们是否存在异常，从而确定霍尔传感器的工作状态。

4. 综合检测法综合检测法是一种结合多种方法进行综合检测的霍尔传感器检测方法。

通过综合利用直接测量法、示波器法、比较法等多种检测手段，可以更加准确地判断霍尔传感器的工作状态。

在进行综合检测时，需要根据实际情况灵活选择不同的检测方法，从而得出综合性的检测结果。

转把霍尔传感器的检测方法
转把霍尔传感器的检测方法：
① 确保工作区域内干净整洁避免金属碎屑或其他杂物干扰测试结果准备好万用表螺丝刀等基本工具；
② 断开传感器电源供应防止测量过程中产生电流冲击损坏设备同时也有助于准确读取静态信号值；
③ 使用螺丝刀小心拆卸传感器外壳露出内部电路板注意不要损坏任何引脚或焊点以免影响后续操作；
④ 将万用表设置为二极管测试模式红表笔接触霍尔元件供电端黑表笔依次碰触信号输出端检查是否有电压降出现；
⑤ 若检测到正常电压降则继续使用万用表切换至欧姆档测量传感器内部电阻变化情况通常情况下转动把手时电阻值会发生规律性波动；
⑥ 对于带有磁铁的转把结构还需用非磁性物体轻轻推动磁铁观察信号线上电压是否随之改变以此验证磁敏感度；
⑦ 在实际骑行条件下模拟不同力度扭转把手观察控制单元是否能够准确识别用户意图调整助力大小或切换挡位；
⑧ 对于集成式电子显示屏幕车型可通过诊断接口读取当前霍尔传感器数据流并与标准值对比分析偏差原因；
⑨ 在维修更换后务必进行路试确保新安装传感器与整车控制系统兼容无故障码生成才算完成整个检测流程；
⑩ 定期检查传感器周围环境温度湿度避免极端条件下性能下
降如遇雨天骑行后应及时清理积水防止腐蚀；
⑪ 对于可调节型霍尔传感器根据厂家说明书调整至推荐位置确保在整个行程范围内都能提供线性输出信号；
⑫ 最后提醒在任何涉及电气部件检修时都应遵循安全操作规程佩戴绝缘手套避免直接接触带电线路；。
