PTC预应力管桩施工方案静压法

静压预应力管桩施工方案静压预应力管桩施工方案一、施工准备工作：1. 制定施工方案和施工组织设计，并报相关主管部门进行审批。

2. 购买或租赁所需的机械设备、工具和耗材。

3. 所有参与施工的工人必须接受相关技术培训，熟悉施工方案和操作规程。

4. 清理施工区域，确保施工现场的清洁和安全。

二、桩基施工：1. 根据设计要求，确定预应力管桩的位置和间距，并标定在地面上。

2. 使用钻孔机进行钻孔作业，控制孔深和孔径，确保孔道的垂直度。

3. 使用振动沉桩机将预应力管桩逐层沉入孔道中，同时注入混凝土，形成桩身。

4. 在沉桩的过程中，要注意桩头的高度和位置，确保与设计要求相符。

5. 在沉桩完成后，进行桩顶的清理和整平，确保桩顶与地面平齐。

三、密肋制作和预应力施工：1. 在桩顶安装预应力钢束，按照设计要求进行预张拉。

2. 预张拉完成后，在桩顶制作密肋，用密肋固定钢束，确保预应力的传递。

3. 进行密肋混凝土的浇筑，保护钢束和预应力管桩。

4. 对混凝土进行养护，确保密肋强度达到设计要求。

四、验收和记录：1. 完成桩基施工后，进行验收工作，包括桩顶高度、孔深、钢束预应力等的检查。

2. 对施工过程和质量进行记录，包括施工日期、施工人员、施工机械设备等信息。

3. 编制施工报告，详细记录施工的整个过程和技术要点。

本方案根据静压预应力管桩的特点和施工要求，设计了详细的施工步骤和工作内容，以确保施工质量和安全。

同时，要求施工人员具备丰富的经验和专业知识，严格按照施工方案进行操作，做到严谨细致，确保施工顺利进行。

在施工过程中，要密切配合，并及时解决可能出现的问题和困难，保证施工进度和质量。

最后，进行验收和记录，以备后续使用。

5.1 静压预应力混凝土管桩施工（一）静压法预应力混凝土管桩施工工艺流程测量放线→管桩吊运→桩机就位→起吊第一节桩插桩校正垂直度→捶打第一节桩→起吊第二节桩→电焊接桩→静压第二节桩→起吊第三节桩送→电焊接桩→静压第三节桩→桩至满足静压力要求→稳压及终压→移机。

（二）静压法预应力管桩施工方法1、测量控制、定位与复测（1）放线定位：根据建筑红线控制点,按照施工图纸给定的座标,用经纬仪及钢尺将轴线及桩位测放定位。

并用木桩锤入土层做好标记,于木桩上桩位点钉入铁钉,木桩突出地面10㎝至20㎝,桩点,标高记录在册,并将控制轴线引至安全位置,以便恢复轴线及检查使用。

（2）轴线复核：施工前,对已放线定位的各轴线及桩位置重新复核一次,检查各轴线之间尺寸及桩位置尺寸是否符合施工图纸设计要求,并请甲方监理验线复核签字认可。

（3）标高控制：地面标高用水准仪测定,确保精度,对基准点加以保护。

2、吊运桩：（1）管桩厂供应的管桩应提供质保书及产品合格证方能使用。

进场后应按规定要求进行桩的外观检查；（2）桩的现场堆放地应平整、坚实、堆垛高度一般不宜超过三层；（3）管桩在驳运、堆放过程中应保持平衡,力求轻吊轻放,避免撞击和损伤。

（4）管桩按不同长度及施工流水顺序分别堆放,并在地面上设置二道垫木,垫木应分别位于距桩0.2倍桩长处,不得用有棱角的金属构件替代。

3、桩机就位（1）施工场地要平整,并能满足施工机械地耐力的要求。

（2）样桩放好后经监理工程师复核无误方可施工。

压桩施工时,必须对每根桩根据轴线进行复核校正,每天应对轴线控制桩进行复测校正。

桩位偏差不得大于20㎜。

（3）桩机要平稳,倾斜不得大于1%,做到就位准确,插桩垂直三点一线,不得偏移；（4）桩机自重加配重重量要求满足本项目的承载力的要求。

４、起吊第一节桩、插桩及校正垂直度（1）管桩起吊用桩机自身吊机。

起吊要平稳,不能强拉。

避免撞击。

（2）插桩定位和接桩时均要用二台线垂在桩的正面和侧面二个方向作垂直观测,确保垂直度。

静压力桩施工方案一、施工部署：1、根据设计图中的要求选择预应力钢筋混凝土管桩生产厂家，明确管桩的型号、规格及用量、供货日期，保证管桩的质量符合设计图纸的要求及有关规范的要求。

2、根据设计图纸说明：PTC-400(60)A-C60管桩终控标准：当压桩压力为1.5~2.0Ra时，按设计桩顶标高控制。

当压桩压力大于2Ra 时，按桩身极限强度控制。

3、正式压桩施工前进行试压桩，通过试压桩明确现场施工静压桩的终桩压力值。

4、发挥企业管理优势，按照创样板工程的管理模式，以“质量为本、科学管理、精益求精、竭诚服务”的质量方针为宗旨，严格要求静力压桩的施工质量，使静压桩基础工程施工质量优良。

5、按照静压桩施工程序明确分工，责任到岗，设有专人控制安全生产，严格的执行安全生产操作规程施工，不违章指挥、不违章作业，杜绝重大安全事故的发生。

施工的全过程中注意降低噪音，不扰民、不污染四周环境。

6、静压桩机到场选择靠近作业场地卸车，采用汽车吊车卸下静压桩机部件部件，不野蛮施工，设专人指挥吊装卸落地点，整齐堆放。

按照设备的组装说明书、装配图依次组装、调试，报请监理、业主方等有关部门验收。

7、经调试车、报验合格后根据业主方、设计方选择的试桩点，进行移机就位、调平。

报请监理、业主、设计等确认试桩点后，进行静力压桩的试压桩施工。

8、经过静力压桩的试桩过程给出的终桩压力值，由设计方、监理方、业主方给定正式静力压桩的终桩压力值控制数据后，根据施工放出工程桩位点进行正式静力压桩施工。

二、施工程序及方法：1、施工工艺流程：注明：①静压桩压到底桩露出地面控制高度0.1m，再吊入夹持上一节桩与底桩对齐续压。

②夹持上一节桩对齐续压到底桩露出地面0.6～0.8m时，调整与下桩对齐、对中，进行上下节桩接头电焊焊接，焊接时两人对称均匀焊接，焊缝饱满。

2、静压桩施工方法：静力压机就位至压桩点，调试好压桩机，使压桩机的夹持钳口中心（可挂中心线锤陀）与地面上的定位样桩基本对准，将桩机调平，进行再次调整校核无误，将桩机的长步履（长船）落地受力平稳。

PTC预应力管桩（静压法）施工作业指导书1．适用范围适用于黏土、粉土、砂性土、全风化岩层等各类土层。

2．作业准备2.1内业技术准备施工前根据地质资料和设计文件，了解现场的地质、水文、土层土质情况，根据施工情况和施工组织设计的要求，确定合理可行的施工顺序。

按照设计图纸绘制桩位布置图，编制管桩配节表及施工计划，根据施工进度及配节表有序组织不同长度的管节进场。

2.2外业技术准备修建供工程施工所用的施工便道，架设满足施工需要的临时供电线路或配备型号适合的发电机，做好施工时的排水措施，。

根据PTC管桩的堆放数量，选择若干靠近临时便道、开阔平整的场地作为PTC管桩的临时堆放场地。

根据单桩承载力及地质情况选择合适的施工配套设备，并及时组织进场。

对设计提供的测量控制网按照要求进行复测，补充施工需要的水准点、导线点。

3．技术要求3.1工艺性试验：根据规范及业主、监理单位要求，施工前先进行工艺性试验。

试验总结已经总监理工程师审批，施工中严格按照工艺性试验确定的各种参数施工。

3.2PTC管桩的运输及临时堆放：管桩混凝土需达到100%的设计强度并经厂家自检合格后汽车运输进场。

起吊方法为两支点法，采用自行加工的L型吊钩插入两端桩孔内，起升要平衡、缓慢，避免碰撞和振幅过大。

管桩由厂家负责分批运到施工现场堆存，管桩上车后要绑扎牢固、分层叠放并错位布置，堆高不超过5层。

底层用垫木支垫和木楔固定，两层之间用木楔加固，管桩与车身两侧间也要用垫木隔开。

所有的支垫必须采用两点支垫，且桩的两端悬臂不得超过1.5m。

在运输过程中还应避免车颠簸过大，造成断桩或裂桩。

管桩临时堆放场在经掺灰处理的原地面上，要求平整、坚实，并方便管桩进场及施工期间管桩的起吊。

管桩堆高不宜超过5层，上、下层桩端错落长度不大于10cm。

3.2 PTC管桩位偏差、桩身倾斜度、焊接层数、有效桩长及桩顶高程符合设计要求。

3.3对PTC管桩身混凝土进行无损伤检测，桩身无焊接不到位、断桩及短桩等质量事故。

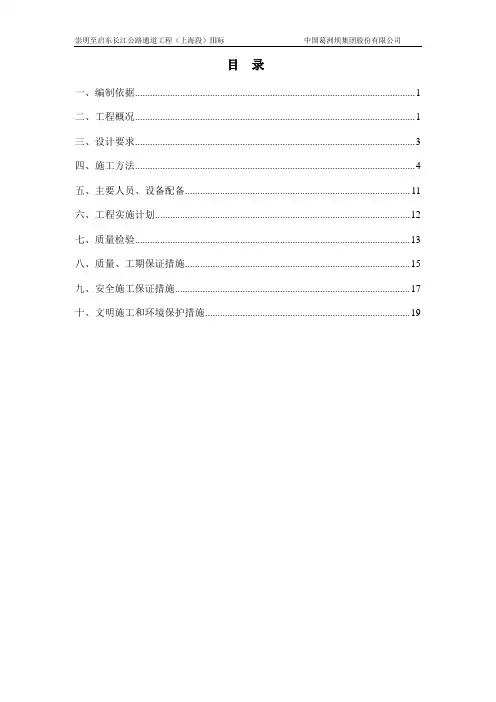

目录一、编制依据 (1)二、工程概况 (1)三、设计要求 (3)四、施工方法 (4)五、主要人员、设备配备 (11)六、工程实施计划 (12)七、质量检验 (13)八、质量、工期保证措施 (15)九、安全施工保证措施 (17)十、文明施工和环境保护措施 (19)PTC管桩施工方案一、编制依据1、崇明至启东长江公路通道工程（上海段）第Ⅲ标段两阶段施工设计图。

2、交通部《公路工程技术标准》（JTG B01-2003）。

3、交通部《公路桥涵地基与基础设计规范》（JTJ 024-85）。

4、上海市工程建筑规范《地基基础设计规范》（DGJ08－11－1999）。

5、《上海市建筑标准设计--先张法预应力混凝土管桩(DBJT08-92-2000)(图集号:2000沪G502)》二、工程概况本合同段为崇明至启东长江公路通道工程（上海段）Ⅲ标段，起讫桩号为K14+772.228～K21+000，全长6.228km。

崇明至启东长江公路通道工程（以下简称崇启通道）是国家高速公路网中上海至西安高速公路的重要组成部分，也是长三角高速公路网规划的城际通道。

本工程属崇启通道上海段，全线位于上海市崇明县境。

根据设计要求，本标段工程桥头路段地基和高填土路基部位需采用PTC 管桩进行处理。

2.1地形地貌本标主要位于崇明县向化镇、堡镇和港沿镇范围，标段内路线全线沿北横引河布线，主要河流有渡港和四滧港，工程所属区域道路网等级低、密度小，主要道路为合五公路。

崇明岛是一个典型的河口沙岛，由长江泥沙历年淤积而成，全岛地势低平，地面高程一般在3.2米～4.2米。

2.2 工程地质本工程区场地地基土在80m范围内均为第四纪松散沉积物,主要由饱和粘性土、粉性土和砂土组成。

按其地质时代、成因类型、分布发育规律及工程地质特征，可将其划分为5个工程地质层、15个亚层，其中①层为人工填土和新近围垦造田沉积土层，②、④、⑤层土为Q4沉积物，⑦、⑨为Q3沉积物。

预应力管桩施工工艺静压沉桩一、施工准备1.1.材料准备⑴预应力管桩拟选用省市建设主管部门认证的有生产资质、产品质量稳定、信誉度高的专业生产厂家的优质产品，并经建设单位、设计单位、监理单位同意后才能用。

每批管桩进场时，派专人验收，检查其产品检验报告和合格证等。

⑵预应力管桩进场后，按规格、桩号分层叠置堆放，堆放场要平整坚实，排水良好。

支承点设在吊点处，各层垫木要保持在同一垂直上，最下层的垫木要适当加宽，堆放层数不能超过四层。

管桩要配好桩号,沿着桩机打桩行走路线、运行打桩位置堆放，并尽量布置在打桩机的起重工作半径范围内，并考虑到起吊方向，避免转向。

12棚戒配置根据本工程地质条件和设计要求，拟选用柴油打桩机2台、静压沉桩机2台进行打桩作业，计划每台桩机每天打桩15根。

机械设备进场后，先自行运行调试，待符合要求后，填报《机械设备进场报验表》予监理单位审查确认后，才能投入使用。

1.3、人员准备⑴每台桩机设备按要求配备固定的管理和操作人员，所有人员均要求持证上岗。

⑵每台桩机人员配备：机长1人、桩工3人、焊工2人，共计6人。

二、静压桩施工工艺2.1、试桩在桩基正式施工前，试验桩的施工应同结构桩一致，其目的是为正式施压管桩积累必要的技术参数，为桩基础工程施工质量控制提供依据。

在试验桩施压完成后，必须进行终压力值、压桩深度、焊接工艺参数等技术数据的计算、整理和总结，对施工工艺进行分析和总结，并作为正式施工的重要依据。

2.2、静压沉桩工艺流程静压沉桩的工艺流程⑴桩机就位静压桩机应按设计好的行走路线就位和施压，桩机就位后应进行整平。

若局部地基土松软不能满足打桩机正常工作的需要，应对地基进行处理。

⑵吊桩、植桩采用压桩机自带的钢丝绳将预先堆放在施工场地外围的管桩拖至桩机附近，再进行起吊并用夹具夹紧。

管桩被夹具抱紧后，应仔细清除入土端钢板上附着的泥沙、油渍，将其搽拭干净并保持干燥，焊接桩尖。

桩尖焊接完成并自然冷却到规范允许的温度，经监理工程师检验合格后进行植桩。

静压预应力管桩施工方案一、项目概况静压预应力管桩是一种常用的地基处理技术，广泛应用于各类建筑、桥梁、码头等工程中，以提高地基的承载力和变位性能。

本文将介绍静压预应力管桩的施工方案。

二、施工前准备1.桩基设计：根据工程要求和地质勘察结果，确定静压预应力管桩的规格、数量和布置。

2.施工设备：准备好静压桩机、测量仪器、钢管等施工所需设备。

3.施工人员：组织专业施工队伍，包括操作员、驾驶员、监理人员等。

三、施工步骤1.桩位布置：根据设计要求，在施工现场标定桩位，并进行桩位测量，保证桩位布置的准确性。

2.桩孔开挖：利用静压桩机进行钻孔作业，根据设计要求控制孔径和孔深。

3.钢筋安装：根据设计要求，在钻孔内安装预应力钢筋，在桩口处设置筋笼，确保钢筋的正确布置。

4.灌浆注浆：在静压桩机内设备相应的灌浆管道，通过静压灌浆机将水泥浆料注入桩孔中。

灌浆过程中要保持压力稳定，确保灌浆质量。

5.桩身搭设：根据施工需要，搭设合适的支架来固定桩身，保证桩身的垂直度和稳定性。

6.预压施工：利用静压预应力桩机，施加预压力，使桩体产生压力变形，增加桩身的承载能力。

7.后续处理：待预压完成后，根据需要进行后处理措施，如预压保持时间的延时、钢板护沟、桩帽的施工等。

四、施工注意事项1.安全措施：在施工过程中，要严格遵守相关安全规定，保证施工现场人员的安全。

2.施工质量控制：加强对施工过程的质量控制，严格按照设计要求进行施工，确保静压预应力管桩的质量。

3.施工图纸：施工操作严格按照设计图纸进行，不得随意改动或省略。

4.施工记录：对施工过程进行详细的记录，包括施工日期、施工人员、材料使用情况等。

五、施工验收及后期维护1.施工验收：施工完成后，进行施工验收，检查静压预应力管桩的施工质量和符合性。

2.后期维护：及时对施工的静压预应力管桩进行维护和检查，保证其长期稳定使用。

以上就是静压预应力管桩施工方案的详细介绍。

在实际施工中，需要根据具体工程和设计要求进行调整和补充，以确保施工质量和安全。

预应力管桩专项施工方案一、施工方案及流程1、桩管预制：(1)桩管按标准进行预制，本工程采用的管桩是由专业厂家生产预制的,并由甲方负责采购供应,本设计以下重点为沉桩施工工艺。

(2)按照设计要求本工程沉桩施工采用静压方式，接桩采用钢板端焊接式。

2、施工方法预制管桩的施工，一般情况下采用分段压放、逐段接长的方法。

其程序为：测量定位-桩机一就位一再压桩一送桩至设计桩顶标高一终止压桩一切割桩头3、桩机安装就位桩机现场安装：桩机安装方法具体见桩机安拆方案。

桩机就位：利用桩机上行走装置、移动行走就位，行走过程中要保持架底盘平稳，桩机就位后将行走油门关闭,然后将机架底盘调到水平固定。

4、桩位放线：该工程平面布置形状为多变形群体组成,平面几何图形较为复杂,建筑工程轴线与测量控制座标系不平行,给工程轴线定位和桩位放样工作造成一定难度，而桩位测定的精确程度，则是保证管桩施工质量的重要环节，为此拟定桩位放线方案如下：(1)定位前，根据建设单位提供的座标控制点、建筑物轴线座标点及有关数据,进行测量内业数据计算和复核；并将计算成果及测量方案报监理单位审核。

(2应上述成果方案核对无误后拟定采用极座标法测定桩位，在桩位中心打入钢筋头作为标志，同时在其上涂红油漆使标高明显,并撒石灰圈定，用直角坐标进行复核，自检合格后，报请监理单位和总包复验、认可后方可开始压桩，压桩过程中，每一根管桩就位，由施工员和专职质检员再次复核，准确对中，确保桩位精确无误。

其放样误差控制在20mm范围内，轴线测量误差不超过轴线长度的l∕2000o5、吊桩利用桩机上附属起重钩及桩机卷扬机吊桩就位,当桩位距桩管堆放点较远时，配用吊车。

6、插桩管桩用桩机上起吊钩吊入机架导向杆内，用压梁上桩冒将桩管固定，当桩被吊入夹桩钳后，由指挥员指挥机长将桩徐徐下降，直到桩夹离地面IoCm,然后将桩尘对准桩位下插，先施沉管桩0∙5-lm左右，此时停止施压，再从桩的两个正交侧面校正桩身垂直度，如图所示；将桩身垂直度控制在0.5%之内。

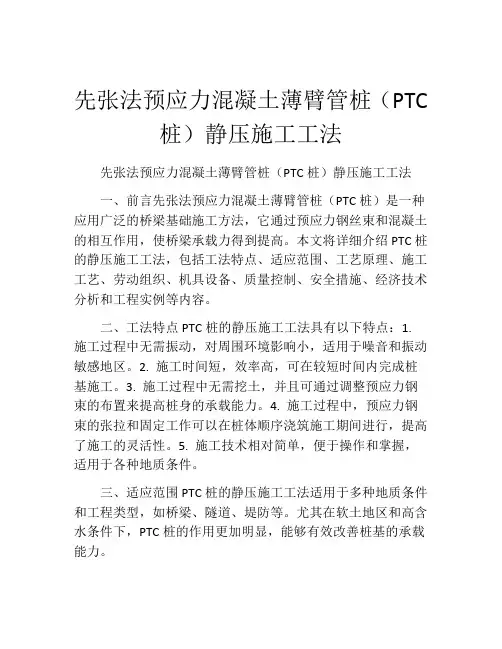

先张法预应力混凝土薄臂管桩（PTC 桩）静压施工工法先张法预应力混凝土薄臂管桩（PTC桩）静压施工工法一、前言先张法预应力混凝土薄臂管桩（PTC桩）是一种应用广泛的桥梁基础施工方法，它通过预应力钢丝束和混凝土的相互作用，使桥梁承载力得到提高。

本文将详细介绍PTC桩的静压施工工法，包括工法特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例等内容。

二、工法特点PTC桩的静压施工工法具有以下特点：1. 施工过程中无需振动，对周围环境影响小，适用于噪音和振动敏感地区。

2. 施工时间短，效率高，可在较短时间内完成桩基施工。

3. 施工过程中无需挖土，并且可通过调整预应力钢束的布置来提高桩身的承载能力。

4. 施工过程中，预应力钢束的张拉和固定工作可以在桩体顺序浇筑施工期间进行，提高了施工的灵活性。

5. 施工技术相对简单，便于操作和掌握，适用于各种地质条件。

三、适应范围PTC桩的静压施工工法适用于多种地质条件和工程类型，如桥梁、隧道、堤防等。

尤其在软土地区和高含水条件下，PTC桩的作用更加明显，能够有效改善桩基的承载能力。

四、工艺原理PTC桩的静压施工工法基于以下原理：1.利用混凝土的抗压性能和预应力钢束的张拉能力，通过静压使桩身形成压应力，提高桩身的承载能力。

2. 通过布置预应力钢束的方式，可以调整桩身的刚度和承载力，以适应不同的桩基设计要求。

3. 在桩身施工过程中，及时对预应力钢束进行张拉和固定，保证桩身的稳定和强度。

五、施工工艺PTC桩的静压施工工艺分为以下几个阶段：1. 站定桩机：将桩机按设计要求站定在施工位置，并设置好安全支撑和支撑框架。

2. 钻孔：使用旋挖钻机进行钻孔，根据设计要求，控制好孔深和直径。

3. 钢筋布置：根据设计要求，在孔内布置预应力钢束和普通钢筋。

4. 浇筑混凝土：在孔内浇筑混凝土，同时进行桩壁振捣，以保证混凝土的致密性。

5. 预应力钢束张拉：在桩身施工过程中，及时进行预应力钢束的张拉和固定，以提高桩身的承载能力。

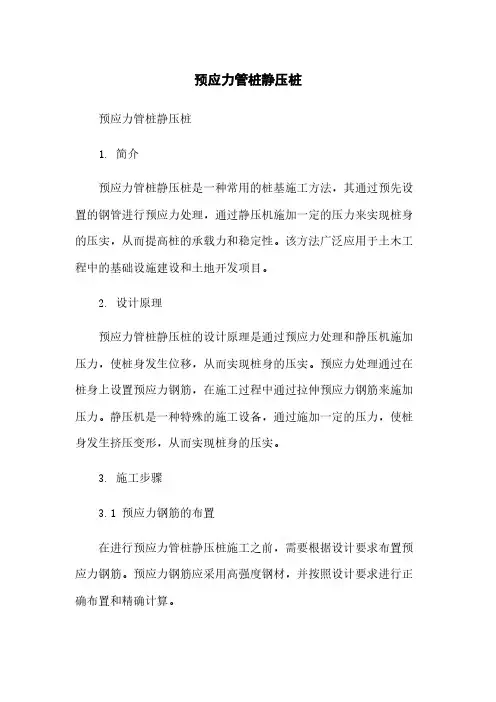

预应力管桩静压桩预应力管桩静压桩1. 简介预应力管桩静压桩是一种常用的桩基施工方法，其通过预先设置的钢管进行预应力处理，通过静压机施加一定的压力来实现桩身的压实，从而提高桩的承载力和稳定性。

该方法广泛应用于土木工程中的基础设施建设和土地开发项目。

2. 设计原理预应力管桩静压桩的设计原理是通过预应力处理和静压机施加压力，使桩身发生位移，从而实现桩身的压实。

预应力处理通过在桩身上设置预应力钢筋，在施工过程中通过拉伸预应力钢筋来施加压力。

静压机是一种特殊的施工设备，通过施加一定的压力，使桩身发生挤压变形，从而实现桩身的压实。

3. 施工步骤3.1 预应力钢筋的布置在进行预应力管桩静压桩施工之前，需要根据设计要求布置预应力钢筋。

预应力钢筋应采用高强度钢材，并按照设计要求进行正确布置和精确计算。

3.2 钢管的安装在预应力钢筋布置完毕后，需要在桩孔中安装钢管。

钢管应选用具有一定强度和耐腐蚀性能的材料，安装时应注意与土体的紧密接触，避免出现空隙。

3.3 施加预应力安装完钢管后，需要使用专用的拉力设备对预应力钢筋进行拉伸，施加预应力。

预应力的大小应根据设计要求和桩身的承载力来确定。

3.4 静压挤土在施加预应力后，使用静压机对桩身进行挤压，实现桩身的压实。

施工时应控制压力和时间，以确保桩身的压实效果。

4. 桩身质量控制在预应力管桩静压桩施工过程中，需要对桩身的质量进行严格控制。

主要包括对预应力钢筋的张拉控制、钢管的安装质量和静压挤土过程中的压力和时间控制等。

5. 施工安全注意事项在进行预应力管桩静压桩施工时，应严格遵守安全规范，做好施工安全工作。

注意施工现场的人员防护、设备安全等方面的问题，确保施工过程的安全性。

6. 本文档所涉及附件如下：- 工程设计图纸- 预应力钢筋布置图- 钢管安装示意图- 静压机操作手册7. 本文档所涉及的法律名词及注释：- 静压机：也称为静力压桩机，是一种专门用于进行静压桩施工的设备。

- 预应力钢筋：采用预先设置的钢筋对结构构件进行预先施加拉力的一种处理方法。
