混凝土结构与砌体结构PPT课件-模块三

（3）构造钢筋板中构造钢筋的作用是承受负弯矩，布置在板端上侧。对于嵌固在墙内的现浇板及与梁整体浇筑的板，应沿支承周边配置上部构造钢筋，钢筋用量按构造确定，其直径不宜小于8mm，间距不宜大于200mm。
2.梁中钢筋
梁中通常配置纵向受力钢筋、箍筋、弯起钢筋、架立钢筋、梁侧构造钢筋。
3.1.3 钢筋的保护层
（2）适用条件
3.第二类T形截面的基本计算公式及适用条件
（1）基本计算公式
（2）适用条件
编辑人： XXX时间： x x 月 x x 年
编辑人： XXX时间： x x 月 x x 年

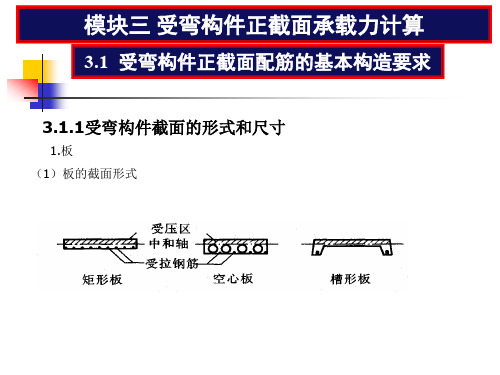

（3）板的厚度
钢筋混凝土板的厚度要满足承载力、刚度、抗裂以及构造要求。
实际工程中，现浇板常用厚度有80mm、90mm、100mm、110mm、 120mm，以10mm为模数，板厚在250mm以上时以5mm为模数，预制板以 5mm为模数。
2.梁
（1）梁的截面形式
（2）梁的截面尺寸
梁的截面尺寸要满足承载力、刚度和抗裂要求。矩形截面梁的高宽比h/b一般取2—3.5
3.1.2 受弯构件的钢筋 1.板中钢筋
（1）纵向受力钢筋板中纵向受力钢筋的作用是承受弯矩，沿板跨方向布置在板的受拉侧，钢筋用量需计算确定。
（2）分布钢筋板中分布钢筋的作用是将板面上的荷载更均匀地传递给纵向受力钢筋，并承担混凝土收缩及温度变化在垂直板跨方向产生的拉应力，同时在施工中固定受力筋的位置。分布钢筋布置在纵向受力钢筋的内侧并与之垂直，钢筋用量按构造要求确定。
1
1.0 0.99 0.98 0.97 0.96 0.95 0.94
2.基本公式
1
fc
1 f cbx f y As

钢筋混凝土及砌体结构下.ppt

抗震规范做了修正，根据汶川地震的经验，外纵墙体开洞率不应过大，宜按55%左右控制
砌体结构设计规范GB50003-2001
1
砌体材料及力学性能
学
2 无筋砌体受压构件承载力计算
习
3
配筋砌体受压计算
任
务
4
混合结构墙、柱设计
5
混合结构施工图识图
块材种类一 -----砖
任务一砌体材料及力学性能
MU100、MU80、MU60、 MU50、MU40、MU30、MU20。
石材按加工后的外形规则程度分为料石和毛石两种。 ①料石
细料石、半细料石、粗料石、毛料石 ②毛石
形状不规则，中部厚度不应小于 200mm的石材。
砂浆
1、水泥砂浆水泥砂浆的主要特点是强度高、耐久性和耐火性好，但其流动
性和保水性差，相对而言施工较困难。在强度等级相同的条件下，采用水泥砂浆砌筑的砌体强度要比用其他砂浆时低。 2、水泥混合砂浆
块材的强度等级和厚度，强度等级越高，抗折强度越大，可以提高抗压强度；厚度增加，可以增加抗弯抗拉能力，同理，提高砌体的抗压强度
砂浆的强度等级和性能：砂浆强度等级提高，横向变形小，砖块受到的附加拉力减少，强度提高；性能提高，易于均匀密实，砖块受到的抗弯抗剪应力减少，集中应力降低
砌筑质量：质量越高，砌体质量越高
高度在180～350mm——小型砌块，高度在350～900mm之间——中型砌块，高度大于900mm——大型砌块受起重设备限制，中、大型砌块已很少应用。主要有混凝土空心砌块、加气混凝土砌块、水泥炉渣岗岩、砂岩、石灰岩等强度等级共分七级：
第二阶段：裂缝贯通，通过若干皮砖，形成纵向裂缝，裂缝发展稳定。

第十二章钢筋砼结构及砌体结构课件按新规范-讲义

2
第十二章多层结构房屋
第一节多高层建筑结构体系简介
一、多高层建筑的概念 1. 多高层建筑的定义
《高层建筑混凝土结构技术规程》（JGJ3-2010 （简称《高规》）规定：
10层及10层以上或房屋高度大于28m的住宅建筑和房屋高度大于24m的其他民用建筑物，称为高层建筑。否则，称为多层建筑。
房屋高度：自室外地面至房屋主要屋面的高度，不包括突出屋面的电梯机房、水箱及构架等高度。
体结构考虑。
16
第十二章多层结构房屋
2.计算模型杆件一般用其截面形心轴线表示。变截面杆件则
以该杆最小截面的形心轴线表示。现浇框架各节点均视为刚节点。框架柱在基础顶面为固定支座。
梁的跨度取柱轴线之间的距离；柱高取层高；低层柱高取至基础顶面。
17
第十二章多层结构房屋
3.梁柱线刚度梁、柱的线刚度分别为 ib EcIb/l和 ic EcIc /h 现浇框架梁的截面惯性矩Ib：中框架梁取2.0Io；边框架梁取1.5 Io。柱的截面惯性矩Ic按实际尺寸进行计算。 4.荷载计算竖向荷载和水平风荷载按《荷载规范》计算。水平风荷载可转化为作用于框架节点处的水平集中力，并合并于迎风面一侧。
3）分类 ●框架—核心筒结构 ●筒中筒结构 ●成束筒
6.巨型结构体系由若干个“巨大”的竖向支撑
结构（如组合柱、角筒体等）作为柱并与梁式或桁架式转换楼层结合形成的结构体系。
9
第十二章多层结构房屋
三、高层建筑结构的适用高度和高宽比 1.高层建筑的最大适用高度 A级高度：指符合表12-1最大适用高度的高层建筑，
3
第十二章多层结构房屋
2. 高层建筑的特点 ●节约用地； ●减少市政基础设施投资； ●美化城市环境； ●工程造价高； ●结构在水平力作用下的内力和侧移大； ●技术水平要求高。

钢筋混凝土结构经典讲义(第一章)_PPT教案

* 两者的温度线膨胀系数很接近，避免产生较大的温度应力破坏两者的粘结力，混凝土：1.0×10-5~1.5 ×10-5，钢筋： 1.2 ×10-5
* 混凝土包裹在钢筋的外部，可使钢筋免于腐蚀或高温软化
2021/6/18
第6页/共96页
目录
1. 钢筋混凝土结构的基本概念 2. 混凝土结构的发展状况 3. 混凝土的强度指标及变形性能 4. 钢筋的强度指标及变形性能 5. 钢筋和混凝土的粘结性能
马来西亚首都吉隆坡的双子塔： (Petronas Towers)，高1483英尺(452 米)，88层。这两座高楼于1998年完工，也是目前世界上最高的双子楼。钢骨混凝土，C80
2 发展状况
2021/6/18
/design/Gallery/200508/859.shtml 第16页/共96页
国际金融中心 2021/6（/18 415米）
上海环球金融中心（492米）
第17页/共96页
阿拉伯酋长国迪拜摩天大楼（
800米）
交通工程：隧道、桥梁、高速公路、城市高架公路、地铁大都采用混凝土结构。
2 发展状况
2021/6/18
第18页/共96页
Raftsundet Bridge is a balanced cantilever cast-in-place segmental with the longest span in the world for a prestressed concrete bridge. The main span at Raftsundet Bridges is 298 meters
的抗压强度(以MPa计).
high-strength concrete
C15, C20, C25, C30，C35，C40，C45，C50，C55，C60，C65，C70，C75，C80

混凝土及砌体结构 ppt课件

PPT课件
18
3.钢筋的连接
焊接、机械连接或绑扎连接。
钢筋的焊接：直接承受动力荷载的结构构件中，纵向钢筋不宜采用焊接接头。
机械连接：直径大于16mm的螺纹钢。
钢筋绑扎连接(或搭接)：当受拉钢筋直径大于28mm、受压钢筋直径大于32mm时；直接承受动力荷载的纵向钢筋不宜采用绑扎搭接接头。
钢筋接头位置宜设置在受力较小处。同一纵向受力钢筋不宜设置两个或两个以上接头。接头末端至钢筋弯起点的距离不应小于钢筋直径的10倍。
(3)混凝土泵或泵车应尽可能靠近浇筑地点，浇筑时由远至近进行。
PPT课件
24
（三）混凝土浇筑
（1）混凝土输送宜采用泵送方式。（2）竖向结构(墙、柱等)浇筑混凝土前，底部应先填 50~l00mm厚与混凝土内砂浆成分相同的水泥砂浆；（3）自由倾落高度： 1)粗骨料粒径大于25mm时，不宜超过3m； 2)粗骨料粒径不大于25mm时，不宜超过6m。否则，应加设串筒、溜管、溜槽等装置
PPT课件
7
(二)模板工程设计的主要原则
1.实用性：构造简单、支拆方便、表面平整、接缝严密。 2.安全性：要具有足够的强度、刚度和稳定性。 3.经济性：尽量减少一次性投入，增加模板周转。
PPT课件
8
（三）安装拆除
1.其支架必须有足够的支承面积，底座必须有足够的承载力。 2.接缝不应漏浆，浇筑前木模板应浇水湿润，但不能积水。 3.模板与混凝土接触面应刷隔离剂。 4.对跨度不小于4m的梁、板，其模板应按设计要求起拱，无设计要求时起拱高度为跨度的1/1000~3/1000。
（5）板、次梁与主梁交叉处，板的钢筋在上，次梁的钢筋居中，主梁的钢筋在下；当有圈梁或垫梁时，主梁的钢筋在上。

砌体结构讲义.课件

注意：当横墙不能同时符合上述要求时，应对横墙的刚度进行验算。如其最大水平位移值
umax
H 4000
（H为横墙总高度）
时，仍可视作刚性和刚弹性房屋的横墙。符合此刚度要求的一段横墙或其他结构构件（如框架），也可视为刚性或刚弹性房屋的横墙。
第五讲墙柱的高厚比验一、容算许高厚比
1、确定原则：根据房屋中墙、柱的稳定性和刚度条件，由经验确定，与墙、柱的强度计算无关。
2、使用注意 1）矩形截面构件当偏心向边长大于另一向边长时还需按对较
小边长方向按轴压验算； 2）确定时考虑不同种类砌体的受力差异，需先将*系数
P44； 3）轴向力偏心距限制：e≤0.6y y为截面重心至轴向力所在
偏心方向截面边缘的距离。 a)在梁或屋架端部设置中心垫块或缺口垫块：适用于偏心矩
较大且主要是由竖向荷载引起的； b)调整截面尺寸，设法增大y值：适用于截面尺寸稍许增加即
公元120年— 公元124年兴建，作为奉祀诸神的神殿。万神庙穹顶直径43米的记录直到20世纪还未被打破。穹顶的圆眼（一直径为8.2米的采光圆孔）使阳光泻入万神庙。
法国著名的中世纪哥特式大教堂。位于巴黎塞纳河城岛东端。1163 年在莫里斯·德絮利主教主持下奠基动工。1245年基本完工。以后一百年中陆续装修，1345年正式完工。圣母院整个建筑为石砌，中央尖塔高90米，正面为立方形，分上、中、下3 层。
4、配筋砌体：网状、纵向、组合砖砌体：
二、材料的强度等级 1 烧结普通砖、烧结多孔砖：
强度等级：MU30、MU25、MU20、MU15、MU10。 “MU”(Masonry Unit) ，单位——“MPa”(N/mm2) 2 非烧结硅酸盐砖：蒸压灰砂砖、蒸压粉煤灰砖强度等级： MU25、MU20、MU15、MU10。 3 混凝土砌块： MU20、MU15、MU10、MU7.5、MU5。 4 石材：取边长为70mm的立方体石块进行抗压试验，取3块的平均值。划分为： MU100、 MU80 、 MU60、MU50、MU40、MU30、 MU20。 4、砂浆：取边长为70.7mm的立方体试块进行抗压试验，每组6块，取其平均值作依据等级划分：M15、M10、M7.5、M5、M2.5 “M”(mortar) ，单位——“MPa”(N/mm2)

混凝土结构与砌体结构PPT课件-模块一(钢筋)

模块一钢筋和混凝土材料的力学性能
1.2 钢筋 Steel Reinforcement
1.2.1钢筋的品种、级别与形式
热轧钢筋、中高强钢丝和钢绞线、热处理钢筋和冷加工钢筋
பைடு நூலகம்
D —公称直径
A — 3 股钢绞线量测尺寸
钢绞线
刻痕钢丝螺旋肋钢丝
混凝土结构中使用的钢材按化学成分，可分为碳素钢及普通低合金钢两大类。
HPB300级(Ⅰ级)钢筋多为光面钢筋（Plain Bar），多作为现浇楼板的受力钢筋和箍筋
HRB335级(Ⅱ级)和 HRB400级(Ⅲ级)钢筋强度较高，多作为钢筋混凝土构件的受力钢筋，尺寸较大的构件，也有用Ⅱ级钢筋作箍筋的为增强与混凝土的粘结（Bond），外形制作成月牙肋或等高肋的变形钢筋（Deformed Bar）。
(1) 保证最小搭接长度和锚固长度。 (2) 满足钢筋最小间距和混凝土保护层最小厚度的要求。 (3) 钢筋的搭接接头范围内应加密箍筋。 (4) 钢筋端部应设置弯钩。 (5) 在浇注大深度混凝土构件时，应分层浇注或二次浇捣。 (6) 一般除重锈钢筋外，可不必除锈。
编辑人： XXX时间： x x 月 x x 年
编辑人： XXX时间： x x 月 x x 年
2.粘结强度及影响因素 (l) 混凝土强度 (2) 保护层厚度 (3) 钢筋净间距 (4) 横向配筋 (5) 侧向压应力 (6) 浇筑混疑土时钢筋的位置
3.保证钢筋与混凝土间的粘结措施《混凝土结构设计规范GB 50 010—2 010》采用不进行粘结计算，用构造措施来保证混凝土与钢筋粘结。保证粘结的构造措施有如下几个方面：
Ⅳ级钢筋强度太高，不适宜作为钢筋混凝土构件中的配筋，一般冷拉后作预应力筋

混凝土结构与砌体结构一PPT课件

极限抗拉强度、伸长率和冷弯性能作为质量检验的指标。
3、钢筋的弹性模量
钢筋的强度相差较大，但其弹性模量较为接近。用于工程设计的钢筋弹性模量Es见表1-1。
第29页/共252页
11
第一章钢筋和混凝土材料的力学性能
三、钢筋的冷加工
1、冷加工钢筋概念为提高钢筋的强度，节约钢材，在常温下通过拉伸
等方法对热轧钢筋进行机械加工制成的钢筋。 2、冷加工钢筋品种及性能（1）冷拉钢筋
目前，混凝土结构的发展及应用进入了现代混凝土结构的新时期。
第12页/共252页
14
绪
论
（a）上海金茂大厦
（b）马来西亚吉隆坡双塔大厦
第13页/共252页
15
绪
论
（c）上海扬浦大桥
（d）上海电视塔
第14页/共252页
16
绪
论
第四节课程内容及教学中注意的问题
1.学习本课程的目的
掌握混凝土结构和砌体结构的基本概念、基本理论和设计计算方法以及有关构造要求，具备结构构件设计计算、验算和处理工程结构问题以及质量验收的能力。
表示符号：φs。工程应用：预应力混凝土结构。
2. 钢筋的形式外形分类：光圆钢筋（图a）和变形钢筋（图）。变形钢筋：包括月牙肋钢筋、等高肋钢筋等，其特点是与混凝土黏结性好。工程中常用月牙肋钢筋。
第24页/共252页
6
第一章钢筋和混凝土材料的力学性能
二、钢筋的强度和变形按钢筋受拉的应力－应变关系不同分: 有明显屈服点钢筋，例如热轧钢筋。无明显屈服点钢筋，例如钢丝和热处理钢筋。
第1页/共252页
3
绪
论
钢筋混凝土结构: 指配有普通受力钢筋的混凝土结构（图b 钢筋混凝土梁）；

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

例；某住宅用户进行二次装修，地面采用20mm水泥砂浆，然后在上面铺10mm厚大理石；而在下家顶棚为V形钢龙骨吊顶，二层9mm纸面石膏板，无保温层，则增加楼面自重与楼面活荷载标准值的比值。
例：住宅建筑中，挑出阳台的活荷载取值比室内楼面的活荷载取值（ A ）
A、大
B、小
C、相同
D、如阳台临街侧大，否则相同。
2）结构构件或连接因超过材料强度而破坏，（如疲劳破坏），或因过度变形而不适于继续承载。
3）结构转变为机动体系。
4）结构或结构构件丧失稳定（如压屈）
5）地基丧失承载能力而破坏（如失稳等）
• 2、正常使用极限状态：这种极限状态对应于结构或结构构件达到正常使用或耐久性能的某项规定限值。
• 1）影响正常使用或外观的变形。 • 2）影响正常使用或耐久性能的局部损坏（如裂缝） • 3）影响正常使用的振动。 • 4）影响正常使用的其他特定状态。
可变荷载：在结构设计基准期内，其值随时间而ห้องสมุดไป่ตู้化，其变化与平均值相比，不可忽略的荷载。
偶然荷载：在结构使用期间不一定出现，一旦出现，其值很大且持续时间很短的荷载。
设计基准期：为确定可变作用及与时间有关的材料性能等取值而选用的时间参数。（《建筑结构荷载规范》（GB50009—2012）3.1.3确定可变荷载代表值应采用 50年设计基准期）
混凝土结构与砌体结构设计
10. 混凝土结构设计的一般原则和方法
1、建筑结构设计的一般原则 – 水平结构体系：各层的楼盖和顶层的屋盖。一方
面，承受楼、屋面的竖向荷载，并把竖向荷载传递给竖向结构体系；另一方面把作用在各层处得水平力传递和分配给竖向结构体系(楼板、梁等）。 – 竖向结构体系：承受由楼、屋盖传来的竖向力和水平力并将其传给下部结构（墙、柱等），也叫抗侧力结构体系。 – 地下室和基础的作用：将上部荷载传递给地基。
例：一地下二层停放客车的车库，采用9mx9m柱网的有柱帽无梁楼盖，确定该楼盖的楼面均布活荷载标准值为多少？
例：一栋16层高的住宅楼，一梯两户，且设置了电梯。该楼内的楼梯活荷载标准值为多少？
楼面活荷载的折减
例：对于6层住宅建筑结构的墙、柱和基础设计时，其楼面活荷载按何项取值？
例：设计楼面梁、墙、柱及基础时，对楼面活荷载标准值的折减，下列何项不正确？
设计使用年限：设计规定的结构或构件不需要进行大修即可按其预定目的使用的时期。
荷载代表值
设计中用以验算极限状态所采用的荷载限量值，例如标准值、组合值、频遇值和准永久值。
极限状态可分为下列两类
1、承载能力极限状态：这种极限状态对应于结构
或构件达到最大承载能力或不适于继续承载的变形。
1）整个结构或结构的一部分做为刚体失去平衡（倾覆）
建筑物的结构类型按结构材料分类：砌体结构、混凝土结构、钢结构、
组合结构和混合结构。（区分组合结构和混合结构）按竖向结构体系：排架结构、框架结构、剪力墙结
构、框架—剪力墙结构、筒体结构。（排架、框架、剪力墙最常用的抗侧力构件）建筑设计的阶段和内容初步设计阶段 → 技术设计阶段 → 施工图设计阶段建筑结构设计的一般原则安全、适用、耐久和经济合理
• 荷载标准值：荷载的基本代表值，为设计基准期内最大荷载统计分布的特征值。
• 组合值：对可变荷载，使组合后的荷载应在设计基准期内超越概率，能与该荷载单独出现时的相应概率趋于一致的荷载值；或使用组合后的结构具有统一规定的可靠指标的荷载值。
• 准永久值：对可变荷载，在设计基准期内，其超越的总时间约为设计基准期一半的荷载值。
频遇值：对于可变荷载，在设计基准期内，其超越的总时间为规定的较小比率或超越频率为规定频率的荷载值。
竖向荷载 1.楼、屋面的荷载竖向恒荷载：包括结构自重和附加在结构上的恒荷载。（1）民用建筑楼面均布活荷载
从属面积：在就算梁柱构件时采用，它是指所计算构件负
荷的楼面面积，它应由楼板的剪力零线划分，在实际应用中可用适当简化。
例：某多层钢筋混凝土结构，其楼面上设置可灵活布置
的轻钢龙骨隔墙，按墙面积计算，该隔墙的自重为 0.49kN/㎡，隔墙高度为3.6m，该隔墙的楼面活荷载附加标准值为多少？
例：下列民用建筑中有关资料、阅览等房间的楼面活荷载标准值，何项最大？D
A、阅览室
B、一般资料档案室
C、书库、档案室 D、密集柜书库
A、设计办公室的楼面梁时，只有当楼面梁的服务面积超过25㎡才考虑降低楼面活荷载标准值10%。
B、设计办公楼的墙、柱及基础时，按计算截面以上的层数多少确定折减系数值。
C、设计商场大楼的墙、柱及基础时，当该墙、柱及基础各自的服务面积超过50㎡时，可降低楼面活荷载标准值10%。
D、设计商场大楼的电梯厅楼面大梁，由于人群密集，所以不论该楼面大梁的服务面积多少，可一律不降低楼面活荷载标准值。
屋面活荷载例：以下论述哪项符合《荷载规范》？C A、不上人屋面均布活荷载标准值为0.7kN/㎡ B、上人屋面均布活荷载标准值为1.5kN/㎡ C、斜屋面活荷载标准值是沿水平投影的数值 D、屋顶花园活荷载标准值包括花圃土石等材料自重。
2.雪荷载
例：基本雪压是以当地一般空旷平坦地面上统计所得多少年一遇最大积雪自重确定？C
例：一餐厅的楼面简支梁，其计算跨度L=18m,梁间距 S=4m，该简支梁上由均布活荷载标准值产生的均布线荷载为多少？
例：某存放一般资料的档案馆，总共3层，为现浇钢筋混凝土无梁楼盖板柱体系，柱网尺寸为7.8mx7.8m，求中
间柱在基础顶部截面处由楼面活荷载标准值产生的轴向力标准值？
工业建筑活荷载
2.建筑结构荷载
结构上的作用与荷载
作用：使结构产生内力或变形的原因。直接作用：又被称为荷载。间接作用：如地基变形、混凝土的收缩、焊接变
形、温度变化或地震作用等引起的作用。作用效应或荷载效应：结构上的作用使结构产生
的内力、变形、裂缝等。
荷载的分类
永久荷载：在结构使用期间，其值不随时间变化，或其变化与平均值相比可以忽略不计，或其变化是单调的并能趋于限制的荷载，又称恒荷载。
