电脑开关电源电路大全详解修订稿

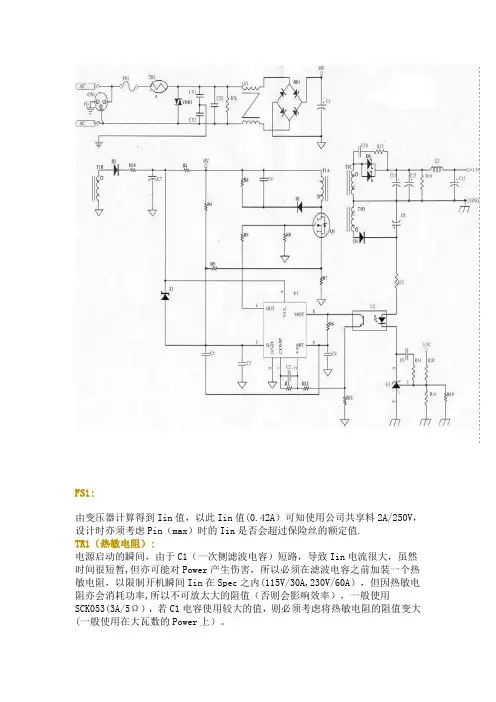

FS1:由变压器计算得到Iin值，以此Iin值(0.42A）可知使用公司共享料2A/250V，设计时亦须考虑Pin（max）时的Iin是否会超过保险丝的额定值.TR1（热敏电阻）:电源启动的瞬间，由于C1（一次侧滤波电容）短路，导致Iin电流很大，虽然时间很短暂,但亦可能对Power产生伤害，所以必须在滤波电容之前加装一个热敏电阻，以限制开机瞬间Iin在Spec之内(115V/30A,230V/60A），但因热敏电阻亦会消耗功率,所以不可放太大的阻值（否则会影响效率），一般使用SCK053(3A/5Ω），若C1电容使用较大的值，则必须考虑将热敏电阻的阻值变大(一般使用在大瓦数的Power上）。

VDR1(突波吸收器):当雷极发生时,可能会损坏零件，进而影响Power的正常动作，所以必须在靠AC 输入端（Fuse之后),加上突波吸收器来保护Power（一般常用07D471K)，但若有价格上的考虑,可先忽略不装。

CY1，CY2(Y-Cap）：Y-Cap一般可分为Y1及Y2电容，若AC Input有FG（3 Pin)一般使用Y2- Cap ，AC Input若为2Pin(只有L，N）一般使用Y1-Cap，Y1与Y2的差异，除了价格外(Y1较昂贵），绝缘等级及耐压亦不同(Y1称为双重绝缘，绝缘耐压约为Y2的两倍，且在电容的本体上会有“回”符号或注明Y1)，此电路蛭蠪G所以使用Y2-Cap,Y—Cap会影响EMI特性，一般而言越大越好,但须考虑漏电及价格问题，漏电（Leakage Current )必须符合安规须求（3Pin公司标准为750uA max）。

CX1（X-Cap)、RX1:X-Cap为防制EMI零件，EMI可分为Conduction及Radiation两部分，Conduction 规范一般可分为： FCC Part 15J Class B 、 CISPR 22(EN55022） Class B 两种 , FCC测试频率在450K～30MHz,CISPR 22测试频率在150K～30MHz，Conduction可在厂内以频谱分析仪验证，Radiation 则必须到实验室验证，X—Cap 一般对低频段(150K ~ 数M之间)的EMI防制有效，一般而言X-Cap愈大，EMI防制效果愈好(但价格愈高)，若X-Cap在0。

电脑开关电源原理及电路图2.1、输入整流滤波电路只要有交流电AC220V输入，ATX开关电源，无论是否开启，其辅助电源就一直在工作，直接为开关电源控制电路提供工作电压。

图1中，交流电AC220V经过保险管FUSE、电源互感滤波器L0，经BD1—BD4整流、C5和C6滤波，输出300V左右直流脉动电压。

C1为尖峰吸收电容，防止交流电突变瞬间对电路造成不良影响。

TH1为负温度系数热敏电阻，起过流保护和防雷击的作用。

L0、R1和C2组成Π型滤波器，滤除市电电网中的高频干扰。

C3和C4为高频辐射吸收电容，防止交流电窜入后级直流电路造成高频辐射干扰。

2.2、高压尖峰吸收电路D18、R004和C01组成高压尖峰吸收电路。

当开关管Q03截止后，T3将产生一个很大的反极性尖峰电压，其峰值幅度超过Q03的C极电压很多倍，此尖峰电压的功率经D18储存于C01中，然后在电阻R004上消耗掉，从而降低了Q03的C极尖峰电压，使Q03免遭损坏。

2.3、辅助电源电路整流器输出的300V左右直流脉动电压，一路经T3开关变压器的初级①~②绕组送往辅助电源开关管Q03的c极，另一路经启动电阻R002给Q03的b极提供正向偏置电压和启动电流，使Q03开始导通。

Ic流经T3初级①~②绕组，使T3③~④反馈绕组产生感应电动势(上正下负)，通过正反馈支路C02、D8、R06送往Q03的b极，使Q03迅速饱和导通，Q03上的Ic电流增至最大，即电流变化率为零，此时D7导通，通过电阻R05送出一个比较电压至IC3（光电耦合器Q817）的③脚，同时T3次级绕组产生的感应电动势经D50整流滤波后一路经R01限流后送至IC3的①脚，另一路经R02送至IC4（精密稳压电路TL431），由于Q03饱和导通时次级绕组产生的感应电动势比较平滑、稳定，经IC4的K端输出至IC3的②脚电压变化率几乎为零，使IC3内发光二极管流过的电流几乎为零，此时光敏三极管截止，从而导致Q1截止。

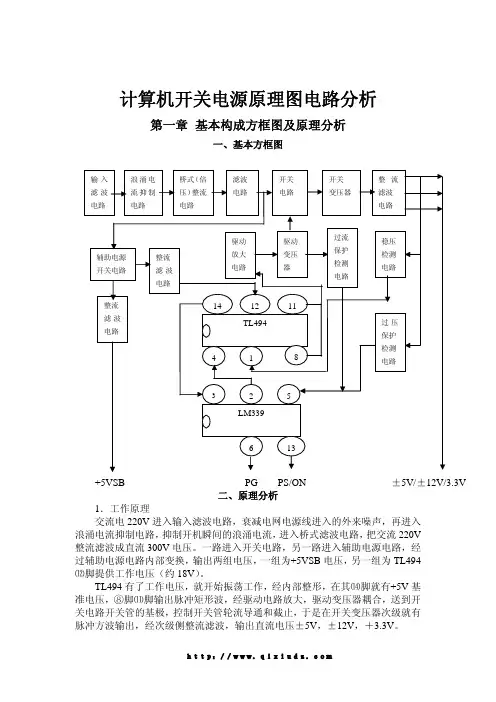

计算机开关电源原理图电路分析第一章 基本构成方框图及原理分析一、基本方框图+5VSB PG PS/ON ±5V/±12V/3.3V二、原理分析1．工作原理交流电220V进入输入滤波电路，衰减电网电源线进入的外来噪声，再进入浪涌电流抑制电路，抑制开机瞬间的浪涌电流，进入桥式滤波电路，把交流220V整流滤波成直流300V电压。

一路进入开关电路，另一路进入辅助电源电路，经过辅助电源电路内部变换，输出两组电压，一组为+5VSB电压，另一组为TL494⑿脚提供工作电压（约18V）。

TL494有了工作电压，就开始振荡工作，经内部整形，在其⒁脚就有+5V基准电压，⑧脚⑾脚输出脉冲矩形波，经驱动电路放大，驱动变压器耦合，送到开关电路开关管的基极，控制开关管轮流导通和截止，于是在开关变压器次级就有脉冲方波输出，经次级侧整流滤波，输出直流电压±5V，±12V，＋3.3V。

2．稳压原理当输出电压（+5V，+12V，+3.3V）因某种原因升高或降低时，经稳压检测电路（取样电阻）检测，到TL494①脚的电压也相应升高或降低，经TL494内部取样放大器比较，从而使TL494内部末级输出晶体管输出的调制脉冲宽度变窄或变宽，经驱动电路加到两开关管的基极驱动脉冲的宽度也相应变窄或变宽，这样从开关管经高频变压器耦合到次级绕组的脉冲调制电压的脉冲宽度也将变窄或变宽，经整流滤波后的直流电压必然下降或升高，从而使输出电压保持稳定。

3．过流保护原理当输出电压某一组负载过大或短路时，开关变压器绕组电流也增大，从而使推动变压器上感应的电流也增大，经耦合，推动变压器初级电流也相应增加，此电压经整流、取样，使TL494⒃脚和LM339⑤脚的电压升高，导致TL494输出的调制脉冲宽度为0，从而达到过流保护的目的。

4．过压保护原理当输出电压超过规定值时，稳压管将被击穿而导通，LM339⑤脚电压将会升高，LM339②脚输出电压也会升高，从而使TL494④脚电压也会升高，结果使TL494⑧脚⑾脚输出的调制脉冲宽度为0，开关管处于截止状态，从而达到过压保护的目的。

电脑开关电源详解计算机电源是根据计算机相应的电源标准设计和生产的,在计算机高速发展的这十多年间,计算机电源标准也跟着在不断地发生变化,以适应计算机高速发展的要求,计算机电源主要采用了以下几个标准：PC/XT标准: 是由IBM最先推出个人PC/XT计算机时制定的标准;AT标准: 也是由IBM早期推出PC/AT机时所提出的标准,当时能够提供大约190W的电力供应;ATX标准: 是由Intel公司于1995年提出的工业标准,从最初的ATX1.0开始,ATX标准又经过了多次的变化和完善,目前国内市场上流行的是ATX2.03和ATX12V这两个标准,其中ATX12V 又可分为ATX12V1.2、ATX12V1.3、ATX12V2.0等多个版本。

ATX与AT标准比较：1、ATX标准取消了AT电源上必备的电源开关而交由主板进行电源开关的控制,增加了一个待机电路为电源主电路和主板提供电压来实现电源唤醒等功能;2、ATX电源首次引进了+3.3V的电压输出端,与主板的连接接口上也有了明显的改进。

ATX12V与ATX2.03标准比较：1、ATX2.03是1999年以前PII、PIII时代的电源产品,没有P4 4PIN接口;2、ATX12V加强了+12VDC端的电流输出能力,对+12V的电流输出、涌浪电流峰值、滤波电容的容量、保护等做出了新的规定;3、ATX12V增加的4芯电源连接器为P4处理器供电,供电电压为+12V;4、ATX12V加强了+5VSB的电流输出能力,改善主板对即插即用和电源唤醒功能的支持。

ATX12V标准之间的比较：ATX 12V是支持P4的ATX标准,是目前的主流标准,该标准又分为如下几个版本：ATX12V_1.0：2000年2月颁布,P4 时代电源的最早版本,增加P4 4PIN接口;ATX12V_1.1：2000年8月颁布, 在前一版本的基础上,加强了+3.3V电流输出能力,以适应AGP显卡功率增长的需求ATX12V_1.2：2002年1月颁布,在前版的基础上,取消-5V输出,同时对Power on 时间作出新的规定;ATX12V_1.3：2003年4月颁布,在前版的基础上,提高了电源效率,增加了对SATA的支持,增加了+12V的输出能力。

开关电源电路详解图————————————————————————————————作者：————————————————————————————————日期：开关电源电路详解图一、开关电源的电路组成开关电源的主要电路是由输入电磁干扰滤波器（EMI）、整流滤波电路、功率变换电路、PWM控制器电路、输出整流滤波电路组成。

辅助电路有输入过欠压保护电路、输出过欠压保护电路、输出过流保护电路、输出短路保护电路等。

开关电源的电路组成方框图如下：二、输入电路的原理及常见电路1、AC 输入整流滤波电路原理：①防雷电路：当有雷击，产生高压经电网导入电源时，由MOV1、MOV2、MOV3：F1、F2、F3、FDG1 组成的电路进行保护。

当加在压敏电阻两端的电压超过其工作电压时，其阻值降低，使高压能量消耗在压敏电阻上，若电流过大，F1、F2、F3 会烧毁保护后级电路。

②输入滤波电路：C1、L1、C2、C3组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。

当电源开启瞬间，要对C5充电，由于瞬间电流大，加RT1（热敏电阻）就能有效的防止浪涌电流。

因瞬时能量全消耗在RT1电阻上，一定时间后温度升高后RT1阻值减小（RT1是负温系数元件），这时它消耗的能量非常小，后级电路可正常工作。

③整流滤波电路：交流电压经BRG1整流后，经C5滤波后得到较为纯净的直流电压。

若C5容量变小，输出的交流纹波将增大。

2、DC 输入滤波电路原理：①输入滤波电路：C1、L1、C2组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。

C3、C4 为安规电容，L2、L3为差模电感。

② R1、R2、R3、Z1、C6、Q1、Z2、R4、R5、Q2、RT1、C7组成抗浪涌电路。

在起机的瞬间，由于C6的存在Q2不导通，电流经RT1构成回路。

史上最全解析：开关电源各功能电路应用最为普遍的过压保护电路有如下几种：1、可控硅触发保护电路如上图所示，当Uo1输出升高，稳压管（Z3）击穿导通，可控硅（SCR1）的控制端得到触发电压，因此可控硅导通。

Uo2电压对地短路，过流保护电路或短路保护电路就会工作，停止整个电源电路的工作。

当输出过压现象排除，可控硅的控制端触发电压通过R对地泄放，可控硅恢复断开状态。

2、光电耦合保护电路如上图，当Uo有过压现象时，稳压管击穿导通，经光耦（OT2）R6到地产生电流流过，光电耦合器的发光二极管发光，从而使光电耦合器的光敏三极管导通。

Q1基极得电导通， 3842的③脚电降低，使IC关闭，停止整个电源的工作，Uo为零，周而复始。

3、输出限压保护电路输出限压保护电路如下图，当输出电压升高，稳压管导通光耦导通，Q1基极有驱动电压而道通，UC3842③电压升高，输出降低，稳压管不导通，UC3842③电压降低，输出电压升高。

周而复始，输出电压将稳定在一范围内（取决于稳压管的稳压值）。

4、输出过压锁死电路图A的工作原理是，当输出电压Uo升高，稳压管导通，光耦导通，Q2基极得电导通，由于Q2的导通Q1基极电压降低也导通，Vcc 电压经R1、Q1、R2使Q2始终导通，UC3842③脚始终是高电平而停止工作。

在图B中，UO升高U1③脚电压升高，①脚输出高电平，由于D1、R1的存在，U1①脚始终输出高电平Q1始终导通，UC3842①脚始终是低电平而停止工作。

正反馈？九、功率因数校正电路（PFC）1、原理示意图2、工作原理输入电压经L1、L2、L3等组成的EMI滤波器，BRG1整流一路送PFC电感，另一路经R1、R2分压后送入PFC控制器作为输入电压的取样，用以调整控制信号的占空比，即改变Q1的导通和关断时间，稳定PFC输出电压。

L4是PFC电感，它在Q1导通时储存能量，在Q1关断时施放能量。

D1是启动二极管。

D2是PFC整流二极管，C6、C7滤波。

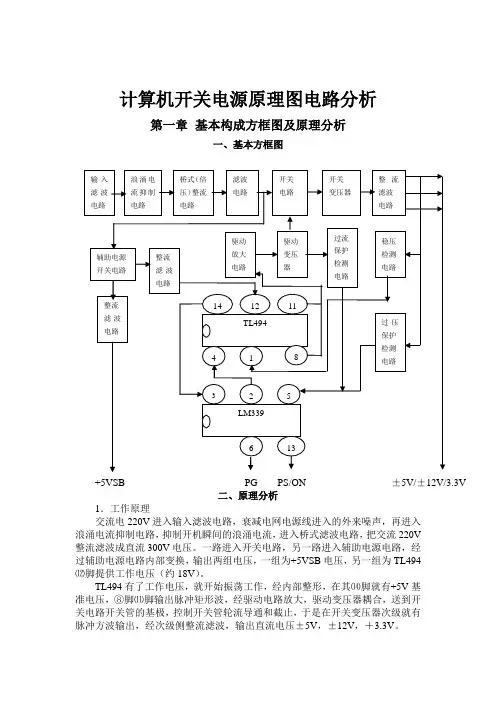

计算机开关电源原理图电路分析第一章基本构成方框图及原理分析一、基本方框图+5VSB PG PS/ON ±5V/±12V/3.3V二、原理分析1．工作原理交流电220V进入输入滤波电路，衰减电网电源线进入的外来噪声，再进入浪涌电流抑制电路，抑制开机瞬间的浪涌电流，进入桥式滤波电路，把交流220V整流滤波成直流300V电压。

一路进入开关电路，另一路进入辅助电源电路，经过辅助电源电路内部变换，输出两组电压，一组为+5VSB电压，另一组为TL494⑿脚提供工作电压（约18V）。

TL494有了工作电压，就开始振荡工作，经内部整形，在其⒁脚就有+5V基准电压，⑧脚⑾脚输出脉冲矩形波，经驱动电路放大，驱动变压器耦合，送到开关电路开关管的基极，控制开关管轮流导通和截止，于是在开关变压器次级就有脉冲方波输出，经次级侧整流滤波，输出直流电压±5V，±12V，＋3.3V。

2．稳压原理当输出电压（+5V，+12V，+3.3V）因某种原因升高或降低时，经稳压检测电路（取样电阻）检测，到TL494①脚的电压也相应升高或降低，经TL494内部取样放大器比较，从而使TL494内部末级输出晶体管输出的调制脉冲宽度变窄或变宽，经驱动电路加到两开关管的基极驱动脉冲的宽度也相应变窄或变宽，这样从开关管经高频变压器耦合到次级绕组的脉冲调制电压的脉冲宽度也将变窄或变宽，经整流滤波后的直流电压必然下降或升高，从而使输出电压保持稳定。

3．过流保护原理当输出电压某一组负载过大或短路时，开关变压器绕组电流也增大，从而使推动变压器上感应的电流也增大，经耦合，推动变压器初级电流也相应增加，此电压经整流、取样，使TL494⒃脚和LM339⑤脚的电压升高，导致TL494输出的调制脉冲宽度为0，从而达到过流保护的目的。

4．过压保护原理当输出电压超过规定值时，稳压管将被击穿而导通，LM339⑤脚电压将会升高，LM339②脚输出电压也会升高，从而使TL494④脚电压也会升高，结果使TL494⑧脚⑾脚输出的调制脉冲宽度为0，开关管处于截止状态，从而达到过压保护的目的。

开关电源原理及各功能电路详解一、 开关电源的电路组成开关电源的主要电路是由输入电磁干扰滤波器（EMI）、整流滤波电路、功率变换电路、PWM 控制器电路、输出整流滤波电路组成。

辅助电路有输入过欠压保护电路、输出过欠压保护电路、输出过流保护电路、输出短路保护电路等。

开关电源的电路组成方框图如下：二、 输入电路的原理及常见电路1、AC输入整流滤波电路原理：① 防雷电路：当有雷击，产生高压经电网导入电源时，由MOV1、MOV2、MOV3：F1、F2、F3、FDG1组成的电路进行保护。

当加在压敏电阻两端的电压超过其工作电压时，其阻值降低，使高压能量消耗在压敏电阻上，若电流过大，F1、F2、F3会烧毁保护后级电路。

② 输入滤波电路：C1、L1、C2、C3组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。

当电源开启瞬间，要对C5充电，由于瞬间电流大，加RT1（热敏电阻）就能有效的防止浪涌电流。

因瞬时能量全消耗在RT1电阻上，一定时间后温度升高后RT1阻值减小（RT1是负温系数元件），这时它消耗的能量非常小，后级电路可正常工作。

③ 整流滤波电路：交流电压经BRG1整流后，经C5滤波后得到较为纯净的直流电压。

若C5容量变小，输出的交流纹波将增大。

2、 DC输入滤波电路原理：① 输入滤波电路：C1、L1、C2组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。

C3、C4为安规电容，L2、L3为差模电感。

② R1、R2、R3、Z1、C6、Q1、Z2、R4、R5、Q2、RT1、C7组成抗浪涌电路。

在起机的瞬间，由于C6的存在Q2不导通，电流经RT1构成回路。

当C6上的电压充至Z1的稳压值时Q2导通。

如果C8漏电或后级电路短路现象，在起机的瞬间电流在RT1上产生的压降增大，Q1导通使Q2没有栅极电压不导通，RT1将会在很短的时间烧毁，以保护后级电路。

开关电源电路图讲解.多图!！！图片：图片:图片：图片：开关电源电路图一、主电路从交流电网输入、直流输出的全过程，包括:1、输入滤波器：其作用是将电网存在的杂波过滤，同时也阻碍本机产生的杂波反馈到公共电网。

2、整流与滤波：将电网交流电源直接整流为较平滑的直流电，以供下一级变换.3、逆变：将整流后的直流电变为高频交流电，这是高频开关电源的核心部分,频率越高，体积、重量与输出功率之比越小.4、输出整流与滤波：根据负载需要,提供稳定可靠的直流电源。

二、控制电路一方面从输出端取样,经与设定标准进行比较，然后去控制逆变器，改变其频率或脉宽，达到输出稳定，另一方面，根据测试电路提供的资料，经保护电路鉴别，提供控制电路对整机进行各种保护措施.三、检测电路除了提供保护电路中正在运行中各种参数外，还提供各种显示仪表资料。

四、辅助电源提供所有单一电路的不同要求电源。

开关控制稳压原理开关K以一定的时间间隔重复地接通和断开，在开关K接通时，输入电源E通过开关K和滤波电路提供给负载RL,在整个开关接通期间,电源E向负载提供能量；当开关K断开时，输入电源E便中断了能量的提供。

可见，输入电源向负载提供能量是断续的，为使负载能得到连续的能量提供，开关稳压电源必须要有一套储能装置，在开关接通时将一部份能量储存起来,在开关断开时，向负载释放。

图中，由电感L、电容C2和二极管D组成的电路，就具有这种功能。

电感L用以储存能量，在开关断开时，储存在电感L中的能量通过二极管D释放给负载，使负载得到连续而稳定的能量，因二极管D使负载电流连续不断，所以称为续流二极管.在AB间的电压平均值EAB可用下式表示：EAB=TON/T＊E式中TON为开关每次接通的时间,T为开关通断的工作周期（即开关接通时间TON和关断时间TOFF 之和）。

由式可知，改变开关接通时间和工作周期的比例,AB间电压的平均值也随之改变，因此,随着负载及输入电源电压的变化自动调整TON和T的比例便能使输出电压V0维持不变。

电脑开关电源原理及电路图2.1、输入整流滤波电路只要有交流电AC220V输入，ATX开关电源，无论是否开启，其辅助电源就一直在工作，直接为开关电源控制电路提供工作电压。

图1中，交流电AC220V经过保险管FUSE、电源互感滤波器L0，经BD1—BD4整流、C5和C6滤波，输出300V左右直流脉动电压。

C1为尖峰吸收电容，防止交流电突变瞬间对电路造成不良影响。

TH1为负温度系数热敏电阻，起过流保护和防雷击的作用。

L0、R1和C2组成Π型滤波器，滤除市电电网中的高频干扰。

C3和C4为高频辐射吸收电容，防止交流电窜入后级直流电路造成高频辐射干扰。

2.2、高压尖峰吸收电路D18、R004和C01组成高压尖峰吸收电路。

当开关管Q03截止后，T3将产生一个很大的反极性尖峰电压，其峰值幅度超过Q03的C极电压很多倍，此尖峰电压的功率经D18储存于C01中，然后在电阻R004上消耗掉，从而降低了Q03的C极尖峰电压，使Q03免遭损坏。

2.3、辅助电源电路整流器输出的300V左右直流脉动电压，一路经T3开关变压器的初级①~②绕组送往辅助电源开关管Q03的c极，另一路经启动电阻R002给Q03的b极提供正向偏置电压和启动电流，使Q03开始导通。

Ic流经T3初级①~②绕组，使T3③~④反馈绕组产生感应电动势(上正下负)，通过正反馈支路C02、D8、R06送往Q03的b极，使Q03迅速饱和导通，Q03上的Ic电流增至最大，即电流变化率为零，此时D7导通，通过电阻R05送出一个比较电压至IC3（光电耦合器Q817）的③脚，同时T3次级绕组产生的感应电动势经D50整流滤波后一路经R01限流后送至IC3的①脚，另一路经R02送至IC4（精密稳压电路TL431），由于Q03饱和导通时次级绕组产生的感应电动势比较平滑、稳定，经IC4的K端输出至IC3的②脚电压变化率几乎为零，使IC3内发光二极管流过的电流几乎为零，此时光敏三极管截止，从而导致Q1截止。

开关电源电路详解图一、开关电源的电路组成开关电源的主要电路是由输入电磁干扰滤波器(EMI）、整流滤波电路、功率变换电路、PWM控制器电路、输出整流滤波电路组成.辅助电路有输入过欠压保护电路、输出过欠压保护电路、输出过流保护电路、输出短路保护电路等。

开关电源的电路组成方框图如下:二、输入电路的原理及常见电路1、AC 输入整流滤波电路原理：①防雷电路：当有雷击，产生高压经电网导入电源时,由MOV1、MOV2、MOV3：F1、F2、F3、FDG1 组成的电路进行保护.当加在压敏电阻两端的电压超过其工作电压时,其阻值降低，使高压能量消耗在压敏电阻上，若电流过大，F1、F2、F3 会烧毁保护后级电路。

②输入滤波电路:C1、L1、C2、C3组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰.当电源开启瞬间,要对C5充电,由于瞬间电流大，加RT1（热敏电阻）就能有效的防止浪涌电流.因瞬时能量全消耗在RT1电阻上，一定时间后温度升高后RT1阻值减小（RT1是负温系数元件），这时它消耗的能量非常小，后级电路可正常工作。

③整流滤波电路:交流电压经BRG1整流后，经C5滤波后得到较为纯净的直流电压。

若C5容量变小，输出的交流纹波将增大。

2、DC 输入滤波电路原理:①输入滤波电路:C1、L1、C2组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰.C3、C4 为安规电容，L2、L3为差模电感。

② R1、R2、R3、Z1、C6、Q1、Z2、R4、R5、Q2、RT1、C7组成抗浪涌电路。

在起机的瞬间，由于C6的存在Q2不导通,电流经RT1构成回路.当C6上的电压充至Z1的稳压值时Q2导通.如果C8漏电或后级电路短路现象，在起机的瞬间电流在RT1上产生的压降增大，Q1导通使Q2没有栅极电压不导通,RT1将会在很短的时间烧毁,以保护后级电路。

全面详解开关电源各功能电路1开关电源的电路组成开关电源的主要电路是由输入电磁干扰滤波器（EMI）、整流滤波电路、功率变换电路、PWM控制器电路、输出整流滤波电路组成。

辅助电路有输入过欠压保护电路、输出过欠压保护电路、输出过流保护电路、输出短路保护电路等。

开关电源的电路组成方框图如下：2输入电路的原理及常见电路1、AC 输入整流滤波电路原理：①防雷电路：当有雷击，产生高压经电网导入电源时，由MOV1、MOV2、MOV3：F1、F2、F3、FDG1 组成的电路进行保护。

当加在压敏电阻两端的电压超过其工作电压时，其阻值降低，使高压能量消耗在压敏电阻上，若电流过大，F1、F2、F3 会烧毁保护后级电路。

②输入滤波电路：C1、L1、C2、C3组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。

当电源开启瞬间，要对 C5充电，由于瞬间电流大，加RT1（热敏电阻）就能有效的防止浪涌电流。

因瞬时能量全消耗在RT1电阻上，一定时间后温度升高后RT1阻值减小（RT1是负温系数元件），这时它消耗的能量非常小，后级电路可正常工作。

③整流滤波电路：交流电压经BRG1整流后，经C5滤波后得到较为纯净的直流电压。

若C5容量变小，输出的交流纹波将增大。

2、DC 输入滤波电路原理：①输入滤波电路：C1、L1、C2组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。

C3、C4 为安规电容，L2、L3为差模电感。

② R1、R2、R3、Z1、C6、Q1、Z2、R4、R5、Q2、RT1、C7组成抗浪涌电路。

在起机的瞬间，由于 C6的存在Q2不导通，电流经RT1构成回路。

当C6上的电压充至Z1的稳压值时Q2导通。

如果C8漏电或后级电路短路现象，在起机的瞬间电流在RT1上产生的压降增大，Q1导通使Q2没有栅极电压不导通，RT1将会在很短的时间烧毁，以保护后级电路。

计算机开关电源原理图电路分析计算机开关电源原理图电路分析第一章基本构成方框图及原理分析一、基本方框图+5VSB PG PS/ON ±5V/±12V/3.3V二、原理分析1．工作原理交流电220V进入输入滤波电路，衰减电网电源线进入的外来噪声，再进入浪涌电流抑制电路，抑制开机瞬间的浪涌电流，进入桥式滤波电路，把交流220V整流滤波成直流300V电压。

一路进入开关电路，另一路进入辅助电源电路，经过辅助电源电路内部变换，输出两组电压，一组为+5VSB电压，另一组为TL494⑿脚提供工作电压（约18V）。

TL494有了工作电压，就开始振荡工作，经内部整形，在其⒁脚就有+5V基准电压，⑧脚⑾脚输出脉冲矩形波，经驱动电路放大，驱动变压器耦合，送到开关电路开关管的基极，控制开关管轮流导通和截止，于是在开关变压器次级就有脉冲方波输出，经次级侧整流滤波，输出直流电压±5V，±12V，＋3.3V。

2．稳压原理当输出电压（+5V，+12V，+3.3V）因某种原因升高或降低时，经稳压检测电路（取样电阻）检测，到TL494①脚的电压也相应升高或降低，经TL494内部取样放大器比较，从而使TL494内部末级输出晶体管输出的调制脉冲宽度变窄或变宽，经驱动电路加到两开关管的基极驱动脉冲的宽度也相应变窄或变宽，这样从开关管经高频变压器耦合到次级绕组的脉冲调制电压的脉冲宽度也将变窄或变宽，经整流滤波后的直流电压必然下降或升高，从而使输出电压保持稳定。

3．过流保护原理当输出电压某一组负载过大或短路时，开关变压器绕组电流也增大，从而使推动变压器上感应的电流也增大，经耦合，推动变压器初级电流也相应增加，此电压经整流、取样，使TL494⒃脚和LM339⑤脚的电压升高，导致TL494输出的调制脉冲宽度为0，从而达到过流保护的目的。

4．过压保护原理当输出电压超过规定值时，稳压管将被击穿而导通，LM339⑤脚电压将会升高，LM339②脚输出电压也会升高，从而使TL494④脚电压也会升高，结果使TL494⑧脚⑾脚输出的调制脉冲宽度为0，开关管处于截止状态，从而达到过压保护的目的。

开关电源电路详解图————————————————————————————————作者：————————————————————————————————日期：开关电源电路详解图一、开关电源的电路组成开关电源的主要电路是由输入电磁干扰滤波器（EMI）、整流滤波电路、功率变换电路、PWM控制器电路、输出整流滤波电路组成。

辅助电路有输入过欠压保护电路、输出过欠压保护电路、输出过流保护电路、输出短路保护电路等。

开关电源的电路组成方框图如下：二、输入电路的原理及常见电路1、AC 输入整流滤波电路原理：①防雷电路：当有雷击，产生高压经电网导入电源时，由MOV1、MOV2、MOV3：F1、F2、F3、FDG1 组成的电路进行保护。

当加在压敏电阻两端的电压超过其工作电压时，其阻值降低，使高压能量消耗在压敏电阻上，若电流过大，F1、F2、F3 会烧毁保护后级电路。

②输入滤波电路：C1、L1、C2、C3组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。

当电源开启瞬间，要对C5充电，由于瞬间电流大，加RT1（热敏电阻）就能有效的防止浪涌电流。

因瞬时能量全消耗在RT1电阻上，一定时间后温度升高后RT1阻值减小（RT1是负温系数元件），这时它消耗的能量非常小，后级电路可正常工作。

③整流滤波电路：交流电压经BRG1整流后，经C5滤波后得到较为纯净的直流电压。

若C5容量变小，输出的交流纹波将增大。

2、DC 输入滤波电路原理：①输入滤波电路：C1、L1、C2组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。

C3、C4 为安规电容，L2、L3为差模电感。

② R1、R2、R3、Z1、C6、Q1、Z2、R4、R5、Q2、RT1、C7组成抗浪涌电路。

在起机的瞬间，由于C6的存在Q2不导通，电流经RT1构成回路。
