叮咚门铃电路的设计1 技术指标设计一个叮咚门铃电路，设一个按钮，按下按钮时发出门铃的较高频率“叮”声，松开按钮，发出较低频率的“咚”声。

门铃叮咚声的声音频率和声音持续时间可调。

2 设计方案及比较zr DIODEXZD2DIODEr R3l-C? -1图12.1方案一方案一原理图如图1所示，该方案主要应用555定时器构建一个多谐振荡器，通过按键开关控制两条不同的充电线路产生两种不同的发声频率，分别对应按键按下和断开的两种状态，从而实现“叮咚”的发声要求。

当按键未按下时，定时器4脚（清零端）接地，为低电平，此时定时器不能正常工作，且输出恒定为低电平，放电端7脚连接的三极管处于导通状态，此时电源未对C2电容充电，2、6脚接入电压小于1/3，扬声器不发声。

当按键按下时，清零端4脚接入高电平，定时器可以正常工作，且电源给C1充电。

按下瞬间因为2、6脚接入电压小于1/3,所以定时器输出高电平，放电端7脚连接的三极管处于截止状态，电源通过D1、R1、IR1UR4lOOuF屮C3O.OluFLS1SPEAKERR3给C2充电，当C2上端电压大于2/3时，定时器输出低电平，发电端7脚连接的三极管导通，C2通过R3经过三极管放电，直至C2谁管你蛋电压小于1/3，有开始充电过程，如此循环，使得扬声器发出连续鸣响。

当按键松开后，清零端4脚不会马上突变为低电平，C1通过R4放电会使得4脚维持一段时间的高电平，就是“咚”声，维持的时间。

定时器仍处于正常工作状态，此时电源通过R2 R1、R3给C2充电，如同上面一样，当C2上端电压大于2/3是会放电，小于1/3 是会充电，产生循环，使扬声器发出声音。

当C1放电完毕后，清零端4脚变为低电平，定时器不能正常工作，是扬声器停止发声。

相关数据计算：“叮”声的频率：f1 1 1・430.7(R R1 2R3)C2 (R R1 2R3)C2此时C2的充电时间：C2 的放电时间：“咚”声的频率：此时C2的充电时间：C2 的放电时间：“咚”声的持续时间：频率调节和持续时间调节方法：“叮”的频率调节：fl与R1、R3 C2成反比关系，增大R1、R3或C2则频率减小, 反之则频率增大“咚”的频率调节：f2与R1、R2 R3 C2成反比关系，增大R1、R2 R3或C2则频率减小，反之则频率增大。

叮咚门铃电路的制作万州职教中心电子专业实训手册电子装配项目五叮咚门铃电路的制作与调试(教学时间 4课时)重庆市万州职教中心幸益佳一、实训目的:理论:熟悉RC电路的延时特性，理解门铃电路产生“叮咚”声音的原理;操作:学习在万能电路板上布置有集成电路块的电路的步骤与技巧。

继续训练安装、焊接技能。

价值观:培养认真细致的工作作风;培养完成一件事情良好耐心的品质;二、实训内容:在电路板上布置电路，安装、焊接的技巧，电路声效的调试。

三、实训电路:四、实训器材:1、工具仪表类:MF47型万用表一块，常用工具如电烙铁、尖嘴钳、切线钳以及多种型号的螺丝刀等。

2、常用电工材料类:松香、焊锡丝、连接导线、万能电路板等;3、本次实训涉及到的电子元器件:附:元器件清单及参数见电路图中对元件参数的标识，只是:1)、2AP9这样的锗材料二极管无法找到，可以用硅材料的1N4148开关管代替;2)、扬声器的的阻抗不是非要16欧姆的，8欧姆、4欧姆的都可以;3)、除D1、D2、C3的参数可以不变以外，其他阻容元件，在调整电路声效的时候有一些改动。

五、实训过程:1、简介电路功能和工作原理:NE555集成电路与外围元件构成一个音频振荡器电路，其振荡频率由R2、R3、R4和C2的数值决定。

该电路与其他555系列在使用上的不同是，NE555的4脚没有直接接到电源正极上面去。

而是接到了一个由二极管D1、D2、按钮开关AN构成的开关电路和一个由R1、C1构成的定时器电路上。

使得NE555的4脚的电位受到R1、C1上面电位的影响。

这是该电路设计的独到之处，是电路实现“叮咚”门铃声效的关键。

电路的工作原理是:没有按下AN之时，NE555其4脚的地位为0V，NE555的特点就是，当其4脚的地位低于1v较多的时后其3脚对外输出的信号将被关断，因此该电路不能发出任何的声音。

而在按下按钮开关AN时，二极管D1、D2都要导通。

二极管D1的导通，使NE555第4脚的电位远远地大于了1V，所以3脚被打开可以向扬声器输出音频信号时扬声器发出音频的声音。

叮咚门铃实验报告-复制实验报告：叮咚门铃实验实验目的：1.了解门铃的原理和工作原理。

2.掌握如何制作一个简单的叮咚门铃电路。

实验器材：1.电源：直流电源。

2.信号发生器：用于模拟门铃按下按钮。

3.电容：用于储存电荷并产生声音。

4.按钮开关：用于控制门铃的开关状态。

5.电阻：用于控制电路的电流。

6.电线：用于连接电路。

实验步骤：1.将电源接入电路，并将信号发生器连接到按钮开关。

2.在电容和按钮开关之间连接一个电阻。

3.将按钮开关连接到电容。

4.将电容的另一端连接到电源的正极。

5.将电源的负极接地。

6.打开电源，调整信号发生器的频率和幅度。

7.观察电容以及附近是否发出声音。

实验结果：经过实验，我们发现当按钮开关按下时，电容会储存电荷并发出声音。

声音的频率和幅度可以通过调整信号发生器来控制。

在实验中，我们成功制作了一个简单的叮咚门铃电路。

实验分析：门铃的原理是通过按下按钮开关，使电流通过电容，从而产生声音。

当按钮开关关闭时，电容充电，储存电荷。

当按钮开关再次打开时，电容会快速放电，产生声音。

通过调整信号发生器的频率和幅度，可以改变门铃的声音。

通过实验，我们了解到门铃的工作原理，并通过制作门铃电路，进一步加深了对门铃原理的理解。

实验总结：通过本次实验，我们学习了门铃的原理和制作方法，并成功制作了一个简单的叮咚门铃电路。

通过实验，我们了解到门铃是如何产生声音的，并通过调整信号发生器的频率和幅度，进一步改变了门铃的声音。

此次实验不仅加深了我们对门铃工作原理的理解，还提高了我们的动手能力和实验设计能力。

一、实训背景随着科技的发展，智能家居产品逐渐走进千家万户。

电子叮咚门铃作为智能家居的重要组成部分，不仅方便了人们的日常生活，还提升了居住环境的品质。

为了更好地掌握电子叮咚门铃的设计与制作，提高自己的动手实践能力，我参加了本次电子叮咚门铃实训。

二、实训目的1. 熟悉电子叮咚门铃的工作原理和组成结构。

2. 掌握电子叮咚门铃的电路设计与焊接技术。

3. 提高自己的动手实践能力和问题解决能力。

三、实训内容本次实训主要包括以下内容：1. 电子叮咚门铃原理学习：了解电子叮咚门铃的工作原理，包括声控电路、电源电路、控制电路等部分。

2. 电路图绘制：根据电子叮咚门铃的原理，绘制相应的电路图。

3. 元器件准备：准备好制作电子叮咚门铃所需的元器件，如电阻、电容、二极管、三极管、蜂鸣器等。

4. 电路焊接：按照电路图进行元器件的焊接，完成电子叮咚门铃的组装。

5. 调试与测试：对组装好的电子叮咚门铃进行调试和测试，确保其正常工作。

四、实训步骤1. 理论学习：通过查阅资料和课堂讲解，了解电子叮咚门铃的工作原理和组成结构。

2. 电路图绘制：根据电子叮咚门铃的原理，绘制电路图。

在绘制过程中，注意电路的合理性和安全性。

3. 元器件准备：准备好制作电子叮咚门铃所需的元器件，并对其进行检查，确保质量。

4. 电路焊接：按照电路图进行元器件的焊接。

在焊接过程中，注意操作规范，避免短路和虚焊。

5. 调试与测试：组装完成后，对电子叮咚门铃进行调试和测试。

首先检查电源电路是否正常，然后检查声控电路和控制电路是否正常工作。

五、实训心得1. 理论学习的重要性：通过本次实训，我深刻体会到理论学习的重要性。

只有掌握了理论知识，才能在实际操作中游刃有余。

2. 动手实践能力的提高：在本次实训中，我学会了电子叮咚门铃的电路焊接和调试，提高了自己的动手实践能力。

3. 问题解决能力的提升：在实训过程中，遇到了一些问题，如电路故障、元器件损坏等。

通过查阅资料和请教老师，我学会了如何分析和解决问题。

电子综合实训-叮咚门铃电路的设计培训资料一、概述叮咚门铃电路是一种简单但实用的电子综合实训项目，通过设计和搭建一个门铃电路，学生可以掌握基本的电子元件的使用和电路设计的基本原理，加强对电子电路的实际操作和理论知识的掌握。

二、实训内容1.部件准备-所需元件：电源适配器、LED灯、电容、电阻、开关、蜂鸣器等。

-工具：焊接工具、实验仪器。

2.电路设计和原理门铃电路主要由以下几个组成部分构成：-电源部分：使用电源适配器为电路提供电源。

-控制部分：通过开关来控制门铃的开关和关断。

-输出部分：通过蜂鸣器发出门铃声音，通过LED灯发出提示信号。

3.电路搭建和调试-使用电路图来搭建门铃电路，并进行焊接和固定。

-连接电源适配器，并使用万用表等仪器来检查电路的正确连接。

-进行电路测试和调试，在开关打开时，门铃电路会发出声音并点亮LED灯。

三、实训目标通过完成这个项目，学生可以达到以下目标：1.掌握电子元件的使用和焊接技巧。

2.理解电路设计和原理，了解电子电路的基本知识。

3.能够使用仪器进行电路测试和调试，解决电路问题。

4.增强对实际电子电路的理解和实践能力。

四、实训过程1.学习相关理论知识，包括电子元件的使用和电路设计的基本原理。

2.准备所需元件和工具，包括电源适配器、LED灯、电容、电阻、开关、蜂鸣器、焊接工具等。

3.根据电路设计图纸，进行电路搭建和焊接工作，注意元件的正确连接和焊接质量。

4.连接电源适配器，使用万用表等仪器检查电路连接是否正确，并进行必要的调试。

5.测试门铃电路的功能，确保开关打开时蜂鸣器能够发出声音并点亮LED灯。

6.分析和解决可能出现的电路问题，进行必要的修改和调整。

7.编写实训报告，总结实训过程和实际实践中遇到的问题、解决方案等。

五、实训效果通过这个实训项目，学生可以深入了解电子实训的基本原理和实际操作，提高他们的动手能力和创新能力。

同时，学生还可以在实践中锻炼团队合作能力和问题解决能力。

《电子通》叮咚门铃电路教学辅导资料
叮咚门铃属于音乐集成电路，它们是大规模CMOS集成电路的一种，应用非常广泛。

CMOS是这种集成电路英文名称的缩写，翻译成中文就是“互补对称金属氧化物半导体集成电路”（Complementary Symmetry Metal Oxide Semiconductor）
历史上最早提出CMOS集成电路线路结构是在1963年，到1968年就发展成商品化生产。

早期应用领域限于空间电子设备和军用产品；到上世纪70年代，迅速扩展到工业和民用产品，如电子手表、电子计算器等等。

在所有数字集成电路中，CMOS的产量和产值仅次于另一种叫做TTL的集成电路，位居第二。

叮咚门铃等这一类音乐集成电路是简单的CMOS电路。

它采用黑膏软封装——就是把硅芯片用环氧树脂直接封装在印刷电路板上。

音乐集成电路的内部结构可以用以下框图表示：
原理图如下：
1脚：电源正极
2脚：触发脉冲输入，系正脉冲触发，此电路用按钮开关手动控制把正脉冲送到2脚
3脚：信号输出
4脚：放大信号输出（内部有集电极负载）
5脚：电源负极
电容C 0.01uF有时候可以不接，它的作用是防止三极管自激——这多数在三极管直流放大倍数太大的情况下发生；三极管自激时所有电路连接完全正确，所有元件也完好，但是喇叭哑然无声。

安装图如下：
在电子通制作中，音乐集成电路的安装方法如下：。

叮咚音响门铃电路设计项目：叮咚音响门铃电路设计摘要：采用一块555时基电路集成块和外围元件组成的而成，它能在触发后发出"叮咚"声。

关键词：555时基电路，振荡，叮咚音响一、系统功能描述：555叮咚音响电子门铃电路是以一块555时基电路为核心组成的双音门铃，他发出的叮咚声音。

二、设计原理：主要应用555间接反馈间接反馈多谐振荡电路实现。

三、工作原理1、电路原理图2、电路工作原理555与D1、D2、R1、R2、R3、C2等组成多谐振荡器，平时SB1处于断开状态，此时由于555的第4脚通过R1、C1接地，处于低电平，故555处于复位状态，第3脚也输出低电平。

当SB1被按压后，VCC通过D1向C1充电，很快使得555的第4脚呈现高电平，555开始振荡，其振荡频率为f1=1.44/(R'+R3+2R4)C2。

式中的R'是D1、D2的直流电阻。

当松开按钮SB1后，由于C1还有电荷，555的第4脚仍为高电平，555仍将维持振荡状态，但此时的振荡频率变为、F2=1.44/(R2+R3+2R4)C2。

此时的振荡频率比按压SB1时的要低。

随着C1通过R1逐步放电，C1两端电压逐步降低，直至555的第4脚为低电平，使得555再次处于复位状态，停止振荡。

因此本电路在SB1按下时发出高音的“叮”声，松开SB1后发出咚“声”。

振荡频率由555的第3脚输出，通过C4驱动喇叭SP1发声。

实验时SB1可以使用套件中的拨码开关，任选其中一位，将该位置上端“ON”时可模拟SB1被按下的情形，拨回下端可模拟SB1松开的情形。

四、功能实现情况评价它的电路原理简单，装调简单容易、成本较低，一节6V迭层电池可用，耗电量较低。

五、参考文献：【1】康华光.电子技术基础(第五版).北京:高等教育出版社.1999【2】肖京.555集成电路应用精粹.人民邮电出版社。

叮咚门铃电路设计的知识点门铃是我们日常生活中常见的设备之一，通过按下门铃按钮，就可以发出清脆的铃声来通知房主有人来访。

在这篇文章中，我们将讨论叮咚门铃电路设计的一些基本知识点，包括电路原理、主要组成部分以及常见问题解决方法。

一、电路原理叮咚门铃电路是一个基本的电子电路系统，其原理与其他电子设备相似。

它主要由以下几个元件组成：电源、按钮、变压器、音频输出和铃声器。

整个电路的工作过程如下：1. 电源：门铃电路需要一个稳定的电源来提供电能。

通常情况下，我们使用交流电（AC）供电，而不是电池供电。

门铃电路的电源通常采用220V交流电，通过电源适配器或者变压器进行步进降压，以提供所需的电压。

2. 按钮：门铃电路的按钮是连接在门外的装置，当访客按下按钮时，电路将被激活，从而触发门铃的响声。

按钮通常采用普通的开关设计。

3. 变压器：变压器是门铃电路中的重要组成部分，它将高压电流转换为所需的低压电流。

变压器主要有两个线圈，即输入线圈和输出线圈。

输入线圈与电源相连接，而输出线圈则连接到门铃的铃声器。

变压器的作用是将高压电流转换为门铃所需的低压电流，以防止电路损坏。

4. 音频输出：门铃电路中的音频输出部分包括放大器和扬声器。

当门铃按钮被按下时，电流通过放大器，放大后驱动扬声器，由扬声器发出声音。

二、门铃电路的主要组成部分除了上述提到的元件外，门铃电路还有一些其他的重要组成部分，这些组成部分通常保证门铃电路能正常工作。

1. 电容器：门铃电路中的电容器主要用于阻挡直流电流，只允许通过交流电流。

电容器的主要作用是保护电路免受直流电流的干扰，确保门铃正常工作。

2. 电阻器：门铃电路中的电阻器用于限制电流的流动，并帮助控制电路的电压和电流。

电阻器的数值决定了门铃电路的电阻阻值，从而确保电路的安全操作。

3. 电感线圈：电感线圈是门铃电路中的另一个重要组成部分，它用于产生一个磁场，以保持电路的稳定性，并提供所需的电感。

三、常见问题解决方法门铃电路在长时间使用过程中，可能会遇到一些常见的问题。

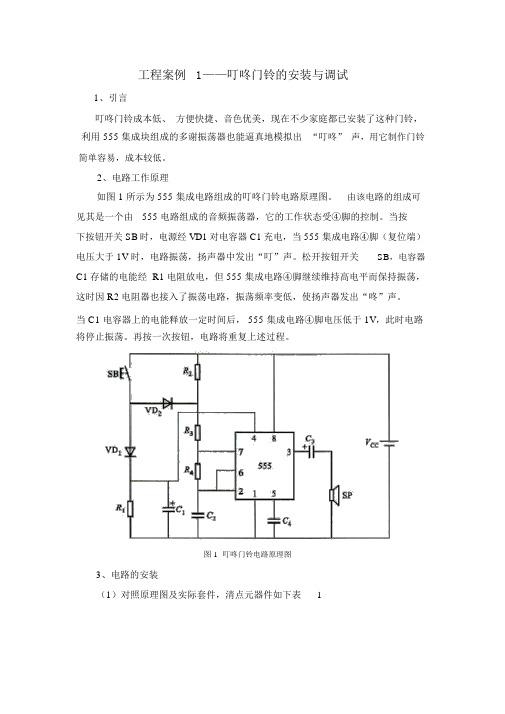

工程案例1——叮咚门铃的安装与调试1、引言叮咚门铃成本低、方便快捷、音色优美，现在不少家庭都已安装了这种门铃，利用 555 集成块组成的多谢振荡器也能逼真地模拟出“叮咚” 声，用它制作门铃简单容易，成本较低。

2、电路工作原理如图 1 所示为 555 集成电路组成的叮咚门铃电路原理图。

由该电路的组成可见其是一个由555 电路组成的音频振荡器，它的工作状态受④脚的控制。

当按下按钮开关 SB时，电源经 VD1对电容器 C1充电，当 555 集成电路④脚（复位端）电压大于 1V 时，电路振荡，扬声器中发出“叮”声。

松开按钮开关SB，电容器C1存储的电能经 R1电阻放电，但 555 集成电路④脚继续维持高电平而保持振荡，这时因 R2电阻器也接入了振荡电路，振荡频率变低，使扬声器发出“咚”声。

当 C1 电容器上的电能释放一定时间后， 555 集成电路④脚电压低于 1V，此时电路将停止振荡。

再按一次按钮，电路将重复上述过程。

图 1叮咚门铃电路原理图3、电路的安装（1）对照原理图及实际套件，清点元器件如下表 1表 1序号名称型号与规格数量1 集成电路插座8 脚 12 集成电路NE555 13 二极管 VD1、VD2 IN4007 24 电解电容 C1 47uF/16V 15 电解电容 C3 10uF/50V 16 瓷片电容 C2 0.1uF 17 瓷片电容 C4 0.01uF 18 色环电阻 R1 3.9k 19 色环电阻 R2、R3 3k 210 色环电阻 R4 4.7k 111 按钮 SB 轻触开关 112 扬声器 SP 8Ω/0.5W 113 万能板5mm× 50mm× 50mm 1（2）用万用表检测元器件，确认性能完好后，清除元器件的氧化层，按工艺要求对元器件的引脚进行成型加工，并搪锡；（3）插装元器件，经检查无误后，用导线根据电路的电气连接关系进行布线；（4）按焊接工艺要求对元器件进行焊接，直到所有元器件连接并焊完为止；（5）将所有元件安装好后，焊好电源输入线或输入端子。
