离心式制冷压缩机性能分析

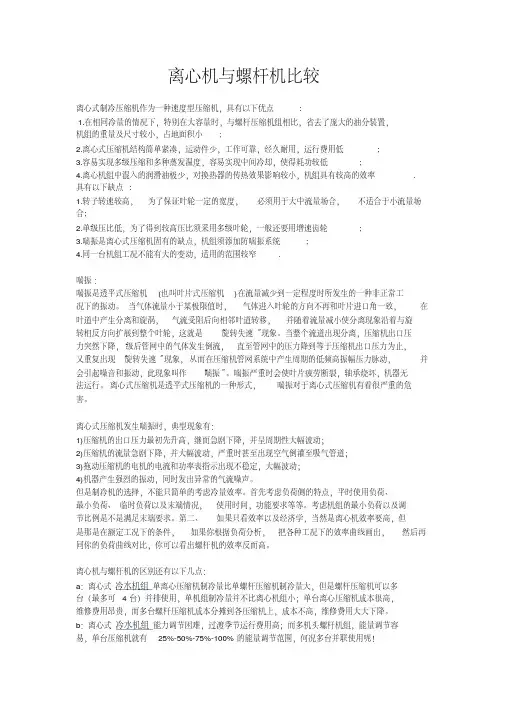

离心机与螺杆机比较离心式制冷压缩机作为一种速度型压缩机，具有以下优点:1.在相同冷量的情况下，特别在大容量时，与螺杆压缩机组相比，省去了庞大的油分装置，机组的重量及尺寸较小，占地面积小;2.离心式压缩机结构简单紧凑，运动件少，工作可靠，经久耐用，运行费用低;3.容易实现多级压缩和多种蒸发温度，容易实现中间冷却，使得耗功较低;4.离心机组中混入的润滑油极少，对换热器的传热效果影响较小，机组具有较高的效率. 具有以下缺点:1.转子转速较高，为了保证叶轮一定的宽度，必须用于大中流量场合，不适合于小流量场合;2.单级压比低，为了得到较高压比须采用多级叶轮，一般还要用增速齿轮;3.喘振是离心式压缩机固有的缺点，机组须添加防喘振系统;4.同一台机组工况不能有大的变动，适用的范围较窄.喘振：喘振是透平式压缩机(也叫叶片式压缩机)在流量减少到一定程度时所发生的一种非正常工况下的振动。

当气体流量小于某极限值时，气体进入叶轮的方向不再和叶片进口角一致，在叶道中产生分离和旋涡，气流受阻后向相邻叶道转移，并随着流量减小使分离现象沿着与旋转相反方向扩展到整个叶轮，这就是“旋转失速”现象。

当整个流道出现分离，压缩机出口压力突然下降，级后管网中的气体发生倒流，直至管网中的压力降到等于压缩机出口压力为止，又重复出现“旋转失速”现象，从而在压缩机管网系统中产生周期的低频高振幅压力脉动，并会引起噪音和振动，此现象叫作“喘振”。

喘振严重时会使叶片疲劳断裂，轴承烧坏，机器无法运行。

离心式压缩机是透平式压缩机的一种形式，喘振对于离心式压缩机有着很严重的危害。

离心式压缩机发生喘振时，典型现象有：1)压缩机的出口压力最初先升高，继而急剧下降，并呈周期性大幅波动；2)压缩机的流量急剧下降，并大幅波动，严重时甚至出现空气倒灌至吸气管道；3)拖动压缩机的电机的电流和功率表指示出现不稳定，大幅波动；4)机器产生强烈的振动，同时发出异常的气流噪声。

但是制冷机的选择，不能只简单的考虑冷量效率。

离心式制冷压缩机结构首先，离心式制冷压缩机的进气口是从外部吸入制冷剂的通道。

制冷剂经过进气口进入离心轮。

离心轮是离心式制冷压缩机的关键组成部分。

它由一个或多个叶片组成，固定在驱动轴上。

当驱动轴旋转时，离心轮叶片受到离心力的作用，从而产生高速旋转。

制冷剂被离心力推到离心轮外缘。

接下来，制冷剂通过扩压器进入压缩室。

扩压器的作用是将制冷剂的压力降低，从而使其状态发生变化。

在压缩室内，制冷剂被进一步压缩，温度也随之升高。

然后，压缩后的高温高压制冷剂通过出气口排出。

出气口通向冷凝器，将制冷剂释放出来，并在此过程中散热。

散热器是一个类似于散热片的装置，通过自然对流或强制对流实现散热。

散热后的制冷剂再次进入进气口循环。

最后，离心式制冷压缩机由电机驱动。

电机通过驱动轴带动离心轮的旋转，从而使制冷剂被压缩。

离心式制冷压缩机的工作原理是靠离心力将制冷剂压缩。

当制冷剂进入离心轮后，受到离心力的作用而产生高速旋转。

离心轮旋转时会改变制冷剂的动能和压力。

制冷剂经过扩压器进入压缩室，受到进一步压缩。

压缩后的高温高压制冷剂通过出气口排出，再经过冷凝器散热后再次进入进气口循环。

总之，离心式制冷压缩机是一种结构简单、运行稳定的制冷压缩机。

它具有高效率、低噪音等优点，在各种制冷设备中得到广泛应用。

离心式制冷压缩机的结构包括进气口、离心轮、扩压器、压缩室、出气口、散热器和电机。

通过离心力将制冷剂压缩，实现制冷效果。

对三大供应商制冷设备的节能分析制冷设备是数据中心最大的耗能设备之一，机房的空调系统全年耗电平均占IDC总耗电量的40%左右。

制冷设备的节能技术的先进性和今后设备运营能否最优管理，对机房降低能耗有着重要意义。

为此我们邀请了全球三大制冷设备供应商（TRANE特灵、Carrier开利、YORK约克）进行了座谈，通过座谈咨询，初步了解其制冷设备的性能、特性、特点，现对其制冷设备离心式冷水机组进行节能分析。

1、 特灵（TRANE）、开利（Carrier）、约克（YORK）各自离心式冷水机组在节能方面的性能、特点（一）特灵（TRANE）：1、制冷机组部分参数见下表：机组型号 机 组制冷量 输入功率kW Tons kW电机功率满负荷性能、额定电流、星型堵转电流kW/Ton A A重 量吊装重量 R123充注量Kg kgCVHE/G=G 420（最小）1406 400 2440.611 436 1063 7515 870 CVHE/G=G 1100（最大）4747 1350 823 0.610 1478 2087 15723 26972、技术上的节能措施(1) 结构上采用三级压缩，可以在广阔的容量范围内保持机组高效运行，消除常见的热气旁通结构造成的能量浪费。

可最大程度避免低负荷状态下的离心式压缩机喘振问题。

三级压缩间的两极经济器，利用节流过程中的闪蒸气体冷却压缩机的级间气体，大大提高机组的效率。

（2）全封闭直接驱动离心式压缩机，避免齿轮传动的能量损失。

可将机组效率提高7%。

（3）专利的换热器技术，换热效率高。

（4） 高效的制冷剂R123，也是特灵的致命弱点，因（冷剂）R123使用有年限限制，北京奥运会场馆建设中，其制冷设备不准许进北京。

3、运营控制与管理（1）三级离心式冷水机组配备了先进的Adaptivew TW摇背控制器，可以方便、有效的实现空调系统设计工程师所提的系统节能方案，还可以让冷水机组达到前所没有的节能效果。

在制冷系统中，三种常见的制冷压缩机（往复式、螺杆式、离心式）的作用都是将低温物体的热量不断地转移到常温环境介质中，从而到达制冷目的，并且它还提供与蒸发温度与冷凝温度相对应的低压与高压的条件。

根据他们的工作原理的不同，制冷压缩机一般可以分为容积型与速度型。

容积型制冷压缩机包括往复式与螺杆式。

速度型制冷压缩机为离心式。

容积性制冷压缩机的工作原理是用机械的方法使密闭容器的容积变小，使气体压缩而增加气体的压力。

速度性制冷压缩机的工作原理是用机械的方法使流动的获得很高的流速，然后在扩张的通道内使气流的速度减小，使气体的动能转化为压力能，从而到达提高气体压力的目的。

在制冷系统中，因为容积型制冷压缩机与速度型制冷压缩机在工作原理的不同，所以它们在制冷性能上受到的影响也是不同的。

对于容积型制冷压缩机来说，它的制冷性能受到密闭容器的容积的利用率的影响。

因此，如果想提它的制冷性能，就必须充分利用密闭容器的容积的利用率。

对于速度性压缩机来说，它的制冷性能受到气流的速度的影响。

因此，如果想提它的制冷性能，就必须充分提高气流的速度。

在制冷系统中，因为三种常见的制冷压缩机（往复式、螺杆式、离心式）在主要用途上的不同，所以它们的适用温度也是不同的。

往复式制冷压缩机主要适用于家用冰箱，商用冰箱，空调，商用冷藏，办公用冷藏，汽车空调食品工业及其它工业冷冻空调，石油，化工用冷却设备。

它的适用温度为-120度以上，包括单级、双级、复叠。

螺杆式制冷压缩机主要适用于食品及其它工业冷冻空调。

它的适用温度为-80度以上。

离心式制冷压缩机主要适用于石化，纺织等工艺冷却、大型空调。

它的适用温度为-160度以上。

在制冷系统中，因为三种常见的制冷压缩机（往复式、螺杆式、离心式）在适用温度范围的不同，所以它们的单机制冷量也是不同。

在三种常见的制冷压缩机（往复式、螺杆式、离心式）中，单机制冷量最大是离心式制冷压缩机，它的单机制冷量为160至30000千瓦。

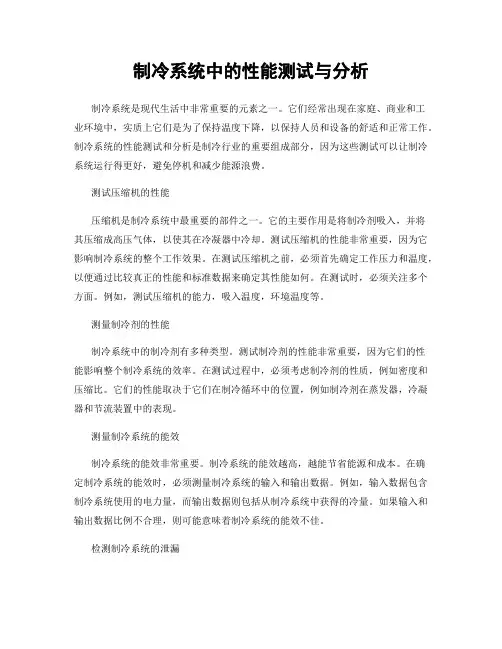

制冷系统中的性能测试与分析制冷系统是现代生活中非常重要的元素之一。

它们经常出现在家庭、商业和工业环境中，实质上它们是为了保持温度下降，以保持人员和设备的舒适和正常工作。

制冷系统的性能测试和分析是制冷行业的重要组成部分，因为这些测试可以让制冷系统运行得更好，避免停机和减少能源浪费。

测试压缩机的性能压缩机是制冷系统中最重要的部件之一。

它的主要作用是将制冷剂吸入，并将其压缩成高压气体，以使其在冷凝器中冷却。

测试压缩机的性能非常重要，因为它影响制冷系统的整个工作效果。

在测试压缩机之前，必须首先确定工作压力和温度，以便通过比较真正的性能和标准数据来确定其性能如何。

在测试时，必须关注多个方面。

例如，测试压缩机的能力，吸入温度，环境温度等。

测量制冷剂的性能制冷系统中的制冷剂有多种类型。

测试制冷剂的性能非常重要，因为它们的性能影响整个制冷系统的效率。

在测试过程中，必须考虑制冷剂的性质，例如密度和压缩比。

它们的性能取决于它们在制冷循环中的位置，例如制冷剂在蒸发器，冷凝器和节流装置中的表现。

测量制冷系统的能效制冷系统的能效非常重要。

制冷系统的能效越高，越能节省能源和成本。

在确定制冷系统的能效时，必须测量制冷系统的输入和输出数据。

例如，输入数据包含制冷系统使用的电力量，而输出数据则包括从制冷系统中获得的冷量。

如果输入和输出数据比例不合理，则可能意味着制冷系统的能效不佳。

检测制冷系统的泄漏制冷系统中存在泄漏的风险，这可能会导致制冷系统性能下降，损失制冷剂和造成更大的环境影响。

为了检测制冷系统中是否存在泄漏，必须使用专用工具检测制冷系统中的制冷剂流量等。

如果检测到制冷系统中存在泄漏，则必须对其进行修理，以防止进一步的浪费和严重的环境污染。

结论制冷系统的性能测试和分析是制冷行业不可缺少的一部分。

保持制冷系统的性能和效率是非常重要的，以便确保其正常运行。

通过对压缩机、制冷剂、系统能效和泄漏的测试，在整个制冷系统中可以发现问题并进行修复。

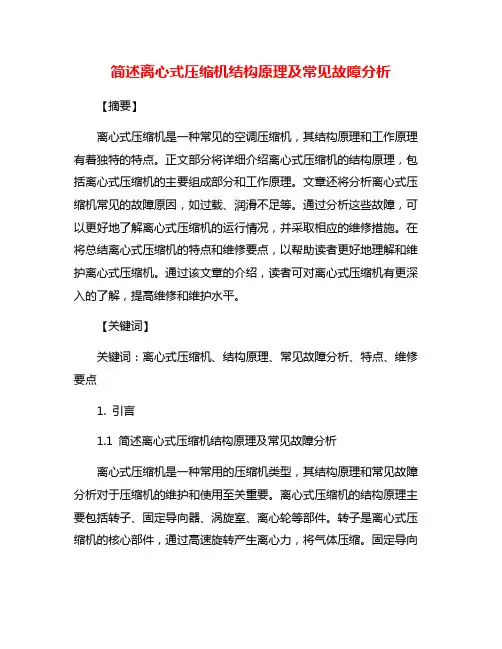

简述离心式压缩机结构原理及常见故障分析【摘要】离心式压缩机是一种常见的空调压缩机，其结构原理和工作原理有着独特的特点。

正文部分将详细介绍离心式压缩机的结构原理，包括离心式压缩机的主要组成部分和工作原理。

文章还将分析离心式压缩机常见的故障原因，如过载、润滑不足等。

通过分析这些故障，可以更好地了解离心式压缩机的运行情况，并采取相应的维修措施。

在将总结离心式压缩机的特点和维修要点，以帮助读者更好地理解和维护离心式压缩机。

通过该文章的介绍，读者可对离心式压缩机有更深入的了解，提高维修和维护水平。

【关键词】关键词：离心式压缩机、结构原理、常见故障分析、特点、维修要点1. 引言1.1 简述离心式压缩机结构原理及常见故障分析离心式压缩机是一种常用的压缩机类型，其结构原理和常见故障分析对于压缩机的维护和使用至关重要。

离心式压缩机的结构原理主要包括转子、固定导向器、涡旋室、离心轮等部件。

转子是离心式压缩机的核心部件，通过高速旋转产生离心力，将气体压缩。

固定导向器用于引导气流，涡旋室用于分离气体，离心轮则用于将气体压缩并排出。

在离心式压缩机使用过程中，常见的故障包括轴承损坏、密封件老化、润滑系统故障等。

轴承损坏会导致转子不稳定，影响压缩效果；密封件老化会导致气体泄漏，影响压缩机的工作效率；润滑系统故障会导致部件摩擦增加，损坏压缩机的机械结构。

为了保证离心式压缩机的正常运行，需要定期对其进行检查和维护，及时处理各种故障。

离心式压缩机具有结构简单、效率高、维护方便等特点，但在使用过程中也需要注意故障分析及维修要点，以确保其长期稳定运行。

2. 正文2.1 离心式压缩机的结构原理离心式压缩机是一种常见的空气压缩机，主要由以下几个部分组成：转子、转子壳体、驱动装置和冷却系统。

转子是离心式压缩机的核心部件，通过高速旋转产生离心力，将气体压缩并排出。

通常离心式压缩机有单级和多级两种结构，多级结构可以提高压缩效率。

转子壳体是容纳转子的外壳，通常由钢铁或合金材料制成，具有较高的强度和耐磨性。

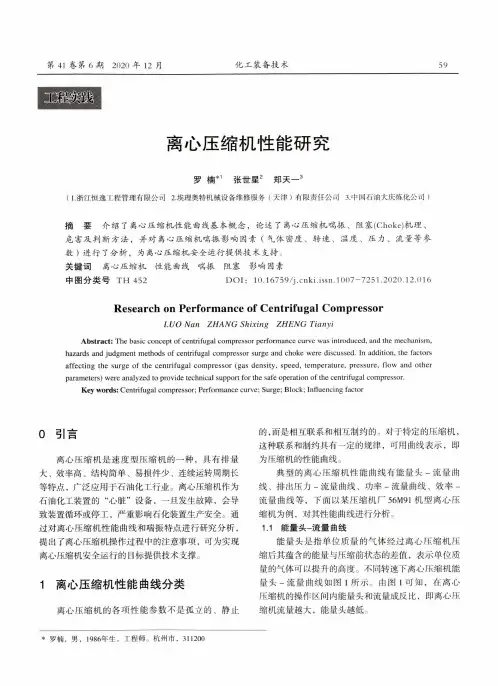

第41卷第6期2020年12月化工装备技术59离心压缩机性能研究罗楠张世星2郑天一3(1.浙江恒逸工程管理有限公司2.埃理奥特机械设备维修服务（天津）有限责任公司3.中国石油大庆炼化公司）摘要介绍了离心压缩机性能曲线基本概念，论述了离心压缩机喘振、阻塞(Choke)机理、危害及判断方法，并对离心压缩机喘振影响因素（气体密度、转速、温度、压力、流量等参 数）进行了分析，为离心压缩机安全运行提供技术支持。

关键词离心压缩机性能曲线喘振阻塞影响因素中图分类号 TH 452 D O I：10.16759/ki.issn.1007-7251.2020.12.016Research on Performance of Centrifugal CompressorLUO Nan ZHANG Shixing ZHENG TianyiA bstract: The basic concept of centrifugal compressor performance curve was introduced, and the mechanism,hazards and judgment methods of centrifugal compressor surge and choke were discussed. In addition, the factors affecting the surge of the centrifugal compressor (gas density, speed, temperature, pressure, flow and other parameters) were analyzed to provide technical support for the safe operation of the centrifugal compressor.Key words: Centrifugal compressor; Performance curve; Surge; Block; Influencing factor0引言离心压缩机是速度型压缩机的一种，具有排量 大、效率高、结构简单、易损件少、连续运转周期长 等特点，广泛应用于石油化工行业。

制冷压缩机性能测试实验试验台简介本试验台采用图1所示系统，通过阀门的转换，可进行制冷压缩机性能测试实验、冷水机组性能实验、水-水换热器性能实验和水泵性能实验。

制冷压缩机性能实验系统由压缩机、冷凝器、蒸发器、电子膨胀阀、恒温器电参数仪等设备组成。

压缩机吸气压力、吸气温度、排气压力分别控制在国家标准规定的状态下。

吸气温度由恒温器2调节蒸发器冷媒水进口温度T9控制，吸气压力由电子膨胀阀控制，排气压力由恒温器1调节冷凝器冷却水进口温度T7控制。

压缩机的实际制冷量由通过蒸发器的冷媒水进出口温度和流量测出，冷凝换热量由通过冷凝器的冷却水进出口温度及流量测得。

由此得到压缩机的主辅测质量流量，进而计算出标准工况下的主辅侧制冷量。

压缩机的输入功率由电参数仪测得。

在制冷系统内部安装多个压力和温度测点，可以方便地确定系统内部的状态。

冷水机组性能实验系统，由压缩机、冷凝器、蒸发器、热力膨胀阀、恒温器等设备组成。

实验时，可以设置不同的冷媒水和冷却水温度。

冷水机组冷媒水进口温度通过调节恒温器2中的电加热器控制，冷却水进口温度通过调节恒温器1中的电加热器控制，而出口温度则通过阀门调节。

冷水机组的输入功率通过电参数仪表测得。

冷水机组的制冷量由通过蒸发器的冷媒水进出口温度和流量测出，冷凝换热量由通过冷凝器的冷却水进出口温度及流量测得。

同时在系统中加入了相应的温度和压力测点，可以使学生能更加深入地了解冷水机组的工作特性。

水－水换热器性能实验系统，由冷水机组、恒温器、流量计、水泵等设备组成。

冷热侧流体分别通过冷水机组和恒温器1获得。

换热器冷侧和热侧流体进口温度分别通过恒温器2和恒温器1控制。

通过测量换热器两侧流体进出口温度和两侧的流量，可以求出换热量，在已知换热面积的前提下，可以求出换热器的换热系数K。

水泵性能实验系统，由水泵、流量计、电参数仪等设备组成。

水泵的流量通过流量计测得，水泵的扬程通过水泵进出口压力变送器测得。

在水泵的出口处设立调节阀，通过改变阀门的开度来改变水泵进口处的参数，获得水泵变工况运行特性曲线。

各种压缩机比较离心式、活塞式、螺杆式压缩机在制冷中的原理和优缺陷以及它们的应用范围离心式压缩机属速度型,活塞式、螺杆式压缩机属容积型离心式压缩机主要靠高速叶片将能量传递给管道中连续流动的制冷剂气体使之获得极大的速度,同时提高压力.具有制冷量大,单位功率机组的重量轻,体积小,占地少,没有气阀,活塞,活塞环等易损零件,可实现无油压缩,运转平稳可靠,设备基础轻,供气脉动性小维护费用低等优点.不足之处是效率较低,单机容量必须较大,变工况适应能力不强,而且噪声较活塞式大.螺杆式压缩机属容积型回旋式压缩机中的一种,由于不出现余隙容积中剩余气体的再膨胀过程,在转子,机壳之间具有很小的间隙,相互之间没有滑动摩擦所以内效率和机械效率都比较高.由于它无吸排气阀装置,易损件少维护管理方便,使用寿命长,目前已得到广泛应用而且必将获得进一步推广.不足之处是噪声较大,单机容量不宜太小.活塞式压缩机是传统型容积式压缩机,目前使用最为广泛.这种机型工艺比较成熟,有宽阔的工作压力范围,变工况适应性较强,热效应较螺杆式压缩机稍低,额定转速一般较低,输气有脉动,运转有一定的振动.且结构较复杂,易损件多,维修周期短.噪声相对于离心式压缩机和螺杆式压缩机要低,在中小型制冷中占主导地位.一般来说,离心式压缩机和螺杆式压缩机适用于大型制冷空调设备,活塞式压缩机常用于中小型制冷空调设备.螺杆机的特点与应用范围螺杆机的优点：1.可靠性高，零部件少，没有易损件，因而它运转可靠，寿命长，优耐特斯螺杆机达30年。

2.操作维护方便，自动化程度高，操作人员无需经过长时间专业培训，实现无人值守运转。

3.动力平衡性好，没有不平衡惯性力，机器可平稳地高速工作，实现无基础运转。

4.适应性强，具有强制输气的特点，容积流量几乎不受排气压力的影响，在宽广的工况范围内能保持较高的效率，在压缩机结构不做任何改动的情况下，适用于多种工况，所以易于定型批量生产。

5.多相混输，转子齿面间实际上留有间隙，因而能耐液体冲击，可压送含液体的气体，含粉尘气体，易聚合气体等。

制冷压缩机性能实验报告制冷压缩机性能实验报告引言：制冷压缩机是一种常见的热力学装置，广泛应用于工业、商业和家用领域。

为了了解和评估制冷压缩机的性能，本实验通过设计和搭建实验装置，对其进行了一系列的测试和分析。

实验目的：1. 了解制冷压缩机的基本原理和工作过程；2. 测量制冷压缩机的制冷量、功率消耗和效率；3. 分析制冷压缩机在不同工况下的性能变化。

实验装置：本实验采用了一台常见的家用制冷压缩机，并通过搭建实验装置，包括冷凝器、蒸发器、压缩机和膨胀阀等组成。

实验方法：1. 测量制冷量：在一定时间内记录冷凝器的冷凝温度和蒸发器的蒸发温度，并通过热量平衡计算出制冷量。

2. 测量功率消耗：通过电流表和电压表测量制冷压缩机的电流和电压，计算出功率消耗。

3. 计算制冷效率：利用测得的制冷量和功率消耗，计算出制冷效率。

实验结果与分析：在实验过程中，我们改变了制冷压缩机的工况，包括冷凝温度、蒸发温度和冷媒流量等。

通过实验数据的记录和分析，得出了以下结论：1. 制冷量与冷凝温度和蒸发温度呈正相关关系。

当冷凝温度和蒸发温度升高时，制冷量相应增加。

这是因为制冷压缩机的制冷效果与温度差有关，温度差越大，制冷量越大。

2. 功率消耗与冷凝温度和蒸发温度呈正相关关系。

当冷凝温度和蒸发温度升高时，制冷压缩机需要更多的能量来完成制冷过程，功率消耗相应增加。

3. 制冷效率与冷凝温度和蒸发温度呈负相关关系。

制冷效率是制冷量与功率消耗的比值，当冷凝温度和蒸发温度升高时，制冷效率下降。

这是因为功率消耗的增加大于制冷量的增加，导致效率降低。

结论：通过本实验，我们深入了解了制冷压缩机的工作原理和性能特点。

制冷量、功率消耗和效率是评价制冷压缩机性能的重要指标，它们之间存在着相互关系。

在实际应用中，我们可以根据不同的需求，调节制冷压缩机的工况，以达到最佳的制冷效果和能源利用效率。

同时，本实验也存在一些不足之处，例如实验装置的精度和稳定性可能会对实验结果产生一定的影响。

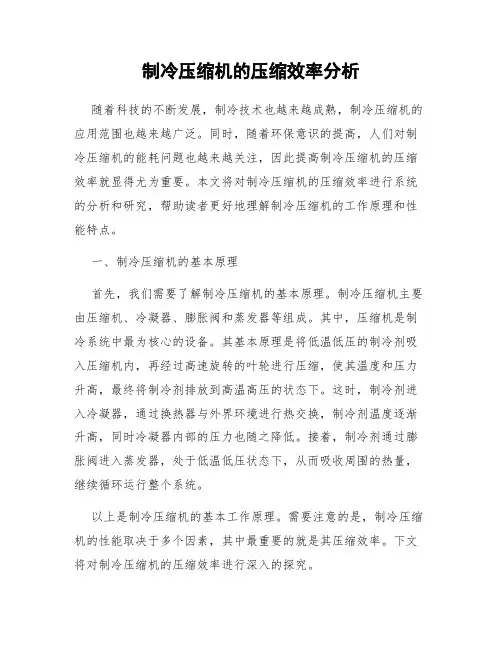

制冷压缩机的压缩效率分析随着科技的不断发展，制冷技术也越来越成熟，制冷压缩机的应用范围也越来越广泛。

同时，随着环保意识的提高，人们对制冷压缩机的能耗问题也越来越关注，因此提高制冷压缩机的压缩效率就显得尤为重要。

本文将对制冷压缩机的压缩效率进行系统的分析和研究，帮助读者更好地理解制冷压缩机的工作原理和性能特点。

一、制冷压缩机的基本原理首先，我们需要了解制冷压缩机的基本原理。

制冷压缩机主要由压缩机、冷凝器、膨胀阀和蒸发器等组成。

其中，压缩机是制冷系统中最为核心的设备。

其基本原理是将低温低压的制冷剂吸入压缩机内，再经过高速旋转的叶轮进行压缩，使其温度和压力升高，最终将制冷剂排放到高温高压的状态下。

这时，制冷剂进入冷凝器，通过换热器与外界环境进行热交换，制冷剂温度逐渐升高，同时冷凝器内部的压力也随之降低。

接着，制冷剂通过膨胀阀进入蒸发器，处于低温低压状态下，从而吸收周围的热量，继续循环运行整个系统。

以上是制冷压缩机的基本工作原理。

需要注意的是，制冷压缩机的性能取决于多个因素，其中最重要的就是其压缩效率。

下文将对制冷压缩机的压缩效率进行深入的探究。

二、制冷压缩机的压缩效率分析1.定义及计算公式制冷压缩机的压缩效率是指单位时间内制冷剂被压缩所消耗的功率与所压缩的制冷剂热效应之比，即：η = W / (h1 - h4)其中，η表示压缩效率，W表示制冷机压缩制冷剂所需的功率，h1表示制冷剂在进入压缩机时的比焓，h4表示制冷剂在排放压缩机时的比焓。

2.影响因素制冷压缩机的压缩效率受到多种因素的影响，其中主要包括以下几个方面：（1）压缩机的设计和工艺水平压缩机设计的好坏会直接影响到其压缩效率。

一般来说，压缩机的叶片数目越多，压缩效率越高。

同时，叶片的材料和加工工艺对压缩效率也有很大的影响，高品质的叶轮制造工艺可以减小磨损、降低机器噪音、提高运行效率等。

（2）制冷剂类型和工况不同的制冷剂对压缩效率的影响是不同的。

一般来说，冷媒低温流体性能对压缩效率的影响是比较显著的，而高温高压状态下的蒸发温度和冷凝温度对于压缩机的压缩效率不是很明显。

胃磁悬浮变频离心式冷水机组能效实测研究’清华大学钱漾漾☆魏庆宂△邓杰文张辉摘要对国内不同城市磁悬浮冷水机组节能改造工程的实际运行效果进行了详细测试，实测数据表明，磁悬浮冷水机组在整个供冷季的平均运行能效高于相关国家标准规定的最高能效，远高于现有常规螺杆式或定速离心式冷水机组的供冷季实际运行能效。

但磁悬浮冷水机组在实际应用过程中，也存在着多台冷水机组负荷分配不均、未能充分发挥其部分负荷下的高效特点、输配系统水泵能耗偏高等问题，系统能效仍然存在很大的提升空间。

关键词磁悬浮离心式冷水机组运行实测能效节能改造0引言磁悬浮冷水机组压缩机采用磁悬浮轴承，利用磁力作用使转子处于悬浮状态，在运行时不会产生机械接触，不会产生运转摩擦损耗，从而无需润滑油系统，免除了润滑油系统的各种问题［1］。

同时，无润滑油运转使得离心式压缩机的叶轮可以实现更髙转速运行，通过减小叶轮直径、提髙转速使得离心式制冷机满足制冷量为0.2~1MW的供冷需求，大大扩充了离心式制冷机的应用范围。

作为一项新兴的髙效空调技术，磁悬浮冷水机组近年来引起了业内的广泛关注，同时其实际节能效果及经济性也存在一定的争议。

朱伟峰、杨谦、王黛娜等人实测了夏季部分负荷工况下磁悬浮冷水机组的运行效率，冷水机组实测单点性能系数分别为10,8和6.5刘拴强等人实测了磁悬浮冷水机组作为髙温冷水机组时的单点效率，在夏季满负荷工况下，当冷水供水温度为17.5°C时，冷水机组性能系数COP达到8.9。

香港某商场将普通离心机替换为磁悬浮离心机后，制冷站的全年总能耗下降了9.6%,冷水机组全年平均COP为6［6］。

上述研究多针对磁悬浮冷水机组的某一工况进行实测分析，对其在整个制冷季的运行效率缺少详细的实测与分析，同时，也缺乏对其适用性、可行性的客观评价。

综上所述，磁悬浮冷水机组在实际工程中的可应用性亟需更加综合、全面和客观的评价，并根据其特点制定合理的系统设计与运行调控策略，最大限度地发挥其性能优势，推动这一节能技术的健康发展。

胃磁悬浮变频离心式冷水机组能效实测研究’清华大学钱漾漾☆魏庆宂△邓杰文张辉摘要对国内不同城市磁悬浮冷水机组节能改造工程的实际运行效果进行了详细测试，实测数据表明，磁悬浮冷水机组在整个供冷季的平均运行能效高于相关国家标准规定的最高能效，远高于现有常规螺杆式或定速离心式冷水机组的供冷季实际运行能效。

但磁悬浮冷水机组在实际应用过程中，也存在着多台冷水机组负荷分配不均、未能充分发挥其部分负荷下的高效特点、输配系统水泵能耗偏高等问题，系统能效仍然存在很大的提升空间。

关键词磁悬浮离心式冷水机组运行实测能效节能改造0引言磁悬浮冷水机组压缩机采用磁悬浮轴承，利用磁力作用使转子处于悬浮状态，在运行时不会产生机械接触，不会产生运转摩擦损耗，从而无需润滑油系统，免除了润滑油系统的各种问题［1］。

同时，无润滑油运转使得离心式压缩机的叶轮可以实现更髙转速运行，通过减小叶轮直径、提髙转速使得离心式制冷机满足制冷量为0.2~1MW的供冷需求，大大扩充了离心式制冷机的应用范围。

作为一项新兴的髙效空调技术，磁悬浮冷水机组近年来引起了业内的广泛关注，同时其实际节能效果及经济性也存在一定的争议。

朱伟峰、杨谦、王黛娜等人实测了夏季部分负荷工况下磁悬浮冷水机组的运行效率，冷水机组实测单点性能系数分别为10,8和6.5刘拴强等人实测了磁悬浮冷水机组作为髙温冷水机组时的单点效率，在夏季满负荷工况下，当冷水供水温度为17.5°C时，冷水机组性能系数COP达到8.9。

香港某商场将普通离心机替换为磁悬浮离心机后，制冷站的全年总能耗下降了9.6%,冷水机组全年平均COP为6［6］。

上述研究多针对磁悬浮冷水机组的某一工况进行实测分析，对其在整个制冷季的运行效率缺少详细的实测与分析，同时，也缺乏对其适用性、可行性的客观评价。

综上所述，磁悬浮冷水机组在实际工程中的可应用性亟需更加综合、全面和客观的评价，并根据其特点制定合理的系统设计与运行调控策略，最大限度地发挥其性能优势，推动这一节能技术的健康发展。

各种压缩机性能比较与分析压缩机是一种将气体或蒸汽压缩的设备，通常用于空气压缩、制冷系统、工业生产过程中的压缩等领域。

不同类型的压缩机具有不同的性能和特点，下面将对几种常见的压缩机进行比较与分析。

1.往复式压缩机：往复式压缩机是最早发展的一种压缩机，其工作原理是通过活塞在气缸内做往复运动产生压缩。

往复式压缩机的优点是结构简单、传动稳定，适用于高压高负荷工况。

然而，往复式压缩机的振动和噪声较大，能耗相对较高。

2.螺杆式压缩机：螺杆式压缩机是一种通过两个螺杆在壳体内相对旋转实现压缩的设备。

相比于往复式压缩机，螺杆式压缩机具有较小的噪声和振动，运行平稳。

此外，螺杆式压缩机的体积较小，节省空间。

然而，螺杆式压缩机在低压运行时效果不佳，且对工况要求较高。

3.离心式压缩机：离心式压缩机使用旋转离心力将气体压缩。

其主要优点是流量大、运动平稳、体积小。

离心式压缩机适用于工作压力较低的场合，例如空调系统。

然而，离心式压缩机的能耗较高且不适用于高压工况。

4.轴流式压缩机：轴流式压缩机通过叶轮将气体压缩，适用于大流量低压差的工况，例如风机、涡轮机等。

轴流式压缩机的优点是体积小、运行平稳，但其效率相对较低。

总体而言，各种类型的压缩机都有各自的优点和适用场景。

在选择压缩机时，需要根据具体的工况要求、空间限制、能耗需求等因素进行综合分析。

如果需要高压高负荷工作，往复式压缩机可能是一个较好的选择；如果需要小体积和低噪音，螺杆式压缩机是一个不错的选择；如果需要大流量低压差，轴流式压缩机可能更合适。

同时，应注意优化设备的运行参数和控制策略，以提高压缩机的效率和性能。

此外，压缩机的能源消耗是一个重要的考虑因素。

可以通过合理的设备选择、运行参数调整、系统维护等措施来降低压缩机的能耗。

例如，在螺杆式压缩机中，可以采用变频调速技术，根据实际需求调整转速，降低能耗。

综上所述，压缩机的性能比较与分析需要综合考虑各种因素，包括工况要求、体积限制、能耗需求等。

离心式与螺杆式冷水机组组合应用系统方案的性能分析冷水机组, 性能分析, 方案, 离心式[摘要] 本文通过对示例四种冷水机组组合应用系统方案的分析，重点比较离心式、离心式与单压缩机螺杆式或多压缩机螺杆式冷水机组组成冷水机组系统应用的满负荷和部分负荷性能，指出应根据不同的实际建筑负荷需求来合理选择冷水机组系统最佳组合方案，同时提出冷水机组系统部分负荷值(SPLV)值得进一步深入研究。

[关键词] 离心式冷水机组螺杆式冷水机组压缩式制冷冷水机组系统满负荷部分负荷效率一、前言随着中央空调冷水机组应用的进一步发展，冷水机组的满负荷和部分负荷性能分析研究受到日益重视。

由于水冷离心、螺杆或活塞机组的大量应用，各种蒸气压缩式制冷冷水机组的满负荷和部分负荷性能特点已被逐渐了解和掌握，但对多台冷水机组组合为系统应用的性能特点相对分析得较少，本文通过对开利公司典型离心式冷水机组、单压缩机或多压缩机螺杆式冷水机组组合应用四种系统方案的性能比较和分析，深入探讨实际冷水机组系统应用的特点。

二、冷水机组的组合应用美国开利公司和在上海的合资公司制造并应用的上千个冷水机组项目中有一个十分重要的统计分析：86%的大型中央空调项目由两台或两台以上的多台冷水机组组合成系统进行应用，而单台冷水机组应用在项目中的比例仅为14%，见下图：图1. 开利冷水机组单台及多台组合应用在项目中的比例A - 单台冷水机组B - 2台相同或不同规格冷水机组C - 2台较大规格冷水机组与1台较小规格冷水机组D - 3台相同规格冷水机组E - 4台及4台以上冷水机组从图1 中可以看出：两台以上冷水机组组合应用在实际项目中占有绝大多数比例，因此分析研究两台及两台以上冷水机组系统的特性具有重要的指导意义。

影响冷水机组及冷水机组系统选择和组合的因素是多方面的，如项目的投资状况、制冷剂的选择要求、操作维护性等等，但冷水机组及冷水机组组合系统的满负荷和部分负荷性能直接影响着整个项目的初投资和运行费用，因此值得深入分析研究。

离心压缩机热力过程模拟与性能分析离心压缩机是一种常见的热力设备，被广泛应用于空调、制冷、工业制造等领域。

其作用是将气体吸入转子，在转子叶片的作用下，使气体压缩并提高温度，然后将高压高温气体排出。

离心压缩机的热力过程可以通过模拟与性能分析来深入了解其工作原理和性能特点。

热力过程模拟是指利用数学模型和计算方法对离心压缩机的工作过程进行模拟和计算。

通过模拟计算，可以得到离心压缩机在不同工况下的压力、温度、功率等参数，从而对其性能进行评估和优化。

首先，热力过程模拟需要建立离心压缩机的数学模型。

这个模型应该包括离心压缩机的几何结构、气体流动特性、转子叶片的运动情况等。

通过对这些参数的建模，可以得到一个描述离心压缩机工况的数学表达式。

其次，模拟过程中需要确定离心压缩机的工作条件。

这包括气体的种类和物性参数、进出口压力温度等。

通过这些参数，可以计算得到离心压缩机在不同工况下的运行状态。

然后，对于建立的数学模型，可以使用计算机软件进行求解。

常用的求解方法有有限元法、CFD方法等。

通过这些方法，可以得到离心压缩机在不同工况下的压力、温度分布，以及转子叶片的受力情况。

在得到模拟结果后，可以对离心压缩机的性能进行分析。

一种常用的分析方法是绘制压力-容积（P-V）图和温度-熵（T-S）图。

通过这些图形，可以直观地观察到离心压缩机的工作过程和性能特点。

比如，可以推测离心压缩机的压缩比、热效率、排气温度等性能参数。

此外，也可以通过模拟分析来优化离心压缩机的设计和运行参数。

例如，可以通过改变进出口压力、调整叶片结构等方式，来提高离心压缩机的性能。

这样的优化分析可以帮助工程师们提高离心压缩机的工作效率，减少能源消耗，降低系统运行成本。

总之，离心压缩机的热力过程模拟与性能分析是了解其工作原理、评估性能以及优化设计的重要手段。

通过建立数学模型、模拟计算和性能分析，可以深入了解离心压缩机的行为规律，并为实际应用提供理论指导。

未来，随着计算机技术和数值方法的不断发展，离心压缩机热力过程模拟与性能分析将会越来越精确和可靠，为离心压缩机的优化和发展提供更多可能性。

压缩机性能测试实验压缩机性能测试实验报告一、实验目的本实验旨在测试压缩机的性能，包括制冷量、能效比、噪音等参数，以便评估其在实际应用中的性能表现。

通过本实验，我们希望能够为压缩机的设计和优化提供实验依据，提高其性能并降低能耗。

二、实验原理1.制冷量测试：通过测量压缩机在单位时间内对周围环境产生的热量，计算出压缩机的制冷量。

2.能效比测试：通过测量压缩机在单位时间内消耗的电能和产生的制冷量，计算出压缩机的能效比。

能效比越高，说明压缩机在单位电能下产生的制冷量越大。

3.噪音测试：通过测量压缩机运行过程中的声压级，评估其产生的噪音是否符合标准。

三、实验步骤1.准备实验设备：包括压缩机、温度传感器、功率计、声级计等。

2.搭建实验平台：将压缩机放置在稳定的支撑面上，连接温度传感器和功率计，确保测试过程中设备稳定运行。

3.开始测试：开启压缩机，记录其在单位时间内的制冷量、消耗的电能，以及产生的噪音。

4.数据分析：将实验数据整理成表格，计算压缩机的能效比和噪音水平。

5.结果讨论：分析实验数据，评估压缩机的性能表现，并提出优化建议。

四、实验结果及数据分析1.压缩机的制冷量为500W，说明它在单位时间内能够产生500W的冷量。

2.压缩机的能效比为0.714，意味着在单位电能下产生的制冷量略低于理想状态（COP=1）。

这可能是由于设备老化或设计缺陷导致的。

3.压缩机产生的噪音为65dB，符合大多数应用场景下的噪音标准。

但若在安静环境下使用，可能需要进一步降低噪音。

五、结论与建议本实验通过对压缩机的性能测试，得出以下结论：1.压缩机的制冷量表现良好，能够满足大多数应用场景的需求。

2.能效比略低于理想状态，可能存在优化空间。

建议对压缩机进行进一步的设计优化，以提高能效比。

3.噪音水平符合标准，但在安静环境下使用时可能需要降低噪音。

可以对压缩机进行降噪设计或选用低噪音压缩机。

综上所述，本实验对压缩机的性能进行了全面的测试和分析。
