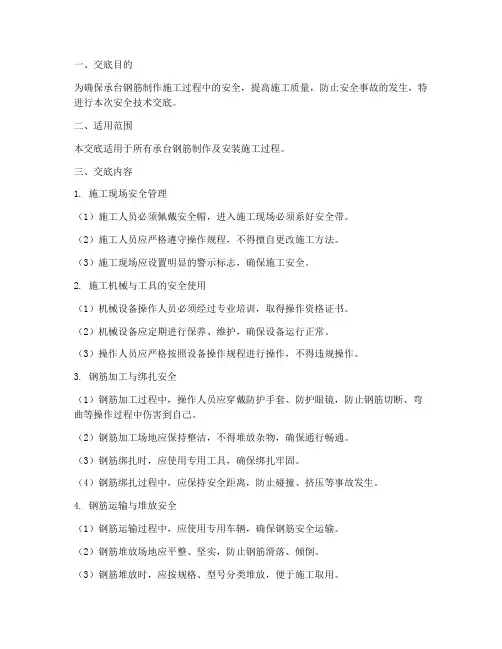

一、交底目的为确保承台钢筋制作施工过程中的安全,提高施工质量,防止安全事故的发生,特进行本次安全技术交底。
二、适用范围本交底适用于所有承台钢筋制作及安装施工过程。
三、交底内容1. 施工现场安全管理(1)施工人员必须佩戴安全帽,进入施工现场必须系好安全带。
(2)施工人员应严格遵守操作规程,不得擅自更改施工方法。
(3)施工现场应设置明显的警示标志,确保施工安全。
2. 施工机械与工具的安全使用(1)机械设备操作人员必须经过专业培训,取得操作资格证书。
(2)机械设备应定期进行保养、维护,确保设备运行正常。
(3)操作人员应严格按照设备操作规程进行操作,不得违规操作。
3. 钢筋加工与绑扎安全(1)钢筋加工过程中,操作人员应穿戴防护手套、防护眼镜,防止钢筋切断、弯曲等操作过程中伤害到自己。
(2)钢筋加工场地应保持整洁,不得堆放杂物,确保通行畅通。
(3)钢筋绑扎时,应使用专用工具,确保绑扎牢固。
(4)钢筋绑扎过程中,应保持安全距离,防止碰撞、挤压等事故发生。
4. 钢筋运输与堆放安全(1)钢筋运输过程中,应使用专用车辆,确保钢筋安全运输。
(2)钢筋堆放场地应平整、坚实,防止钢筋滑落、倾倒。
(3)钢筋堆放时,应按规格、型号分类堆放,便于施工取用。
5. 防火、防爆安全(1)施工现场应配备足够的消防器材,确保消防设施齐全有效。
(2)施工过程中,严禁吸烟、使用明火,防止火灾事故发生。
(3)易燃、易爆物品应妥善保管,远离火源、热源。
四、注意事项1. 施工人员应充分了解并掌握本交底内容,严格按照操作规程进行施工。
2. 施工过程中,如发现安全隐患,应立即停止施工,及时上报,采取措施予以整改。
3. 施工单位应加强对施工人员的安全教育培训,提高施工人员的安全意识。
4. 施工现场应定期进行安全检查,确保施工安全。
五、交底人(签名)六、接收人(签名)七、日期年月日。

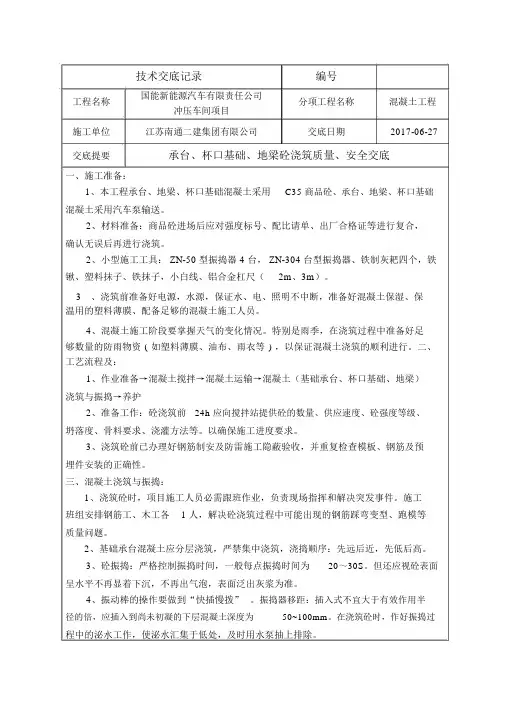

技术交底记录编号工程名称国能新能源汽车有限责任公司分项工程名称混凝土工程冲压车间项目施工单位江苏南通二建集团有限公司交底日期2017-06-27交底提要承台、杯口基础、地梁砼浇筑质量、安全交底一、施工准备:1、本工程承台、地梁、杯口基础混凝土采用C35 商品砼、承台、地梁、杯口基础混凝土采用汽车泵输送。
2、材料准备:商品砼进场后应对强度标号、配比请单、出厂合格证等进行复合,确认无误后再进行浇筑。
2、小型施工工具: ZN-50 型振捣器 4 台, ZN-304 台型振捣器、铁制灰耙四个,铁锹、塑料抹子、铁抹子,小白线、铝合金杠尺(2m、3m)。
3、浇筑前准备好电源,水源,保证水、电、照明不中断,准备好混凝土保湿、保温用的塑料薄膜、配备足够的混凝土施工人员。
4、混凝土施工阶段要掌握天气的变化情况。
特别是雨季,在浇筑过程中准备好足够数量的防雨物资 ( 如塑料薄膜、油布、雨衣等 ) ,以保证混凝土浇筑的顺利进行。
二、工艺流程及:1、作业准备→混凝土搅拌→混凝土运输→混凝土(基础承台、杯口基础、地梁)浇筑与振捣→养护2、准备工作:砼浇筑前24h 应向搅拌站提供砼的数量、供应速度、砼强度等级、坍落度、骨料要求、浇灌方法等。
以确保施工进度要求。
3、浇筑砼前已办理好钢筋制安及防雷施工隐蔽验收,并重复检查模板、钢筋及预埋件安装的正确性。
三、混凝土浇筑与振捣:1、浇筑砼时,项目施工人员必需跟班作业,负责现场指挥和解决突发事件。
施工班组安排钢筋工、木工各 1 人,解决砼浇筑过程中可能出现的钢筋踩弯变型、跑模等质量问题。
2、基础承台混凝土应分层浇筑,严禁集中浇筑,浇捣顺序:先远后近,先低后高。
3、砼振捣:严格控制振捣时间,一般每点振捣时间为20~30S。
但还应视砼表面呈水平不再显着下沉,不再出气泡,表面泛出灰浆为准。
4、振动棒的操作要做到“快插慢拨”。
振捣器移距:插入式不宜大于有效作用半径的倍,应插入到尚未初凝的下层混凝土深度为50~100mm。

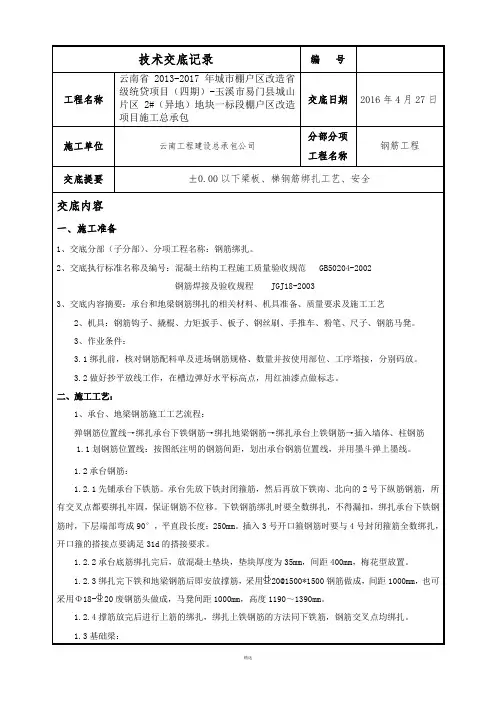

工程名称云南省2013-2017年城市棚户区改造省级统贷项目(四期)-玉溪市易门县城山片区2#(异地)地块一标段棚户区改造项目施工总承包交底日期2016年4月27日施工单位云南工程建设总承包公司分部分项工程名称钢筋工程交底提要±0.00以下梁板、梯钢筋绑扎工艺、安全审核人交底人接受交底人交底内容一、施工准备1、交底分部(子分部)、分项工程名称:钢筋绑扎。
2、交底执行标准名称及编号:混凝土结构工程施工质量验收规范GB50204-2002钢筋焊接及验收规程JGJ18-20033、交底内容摘要:承台和地梁钢筋绑扎的相关材料、机具准备、质量要求及施工工艺2、机具:钢筋钩子、撬棍、力矩扳手、板子、钢丝刷、手推车、粉笔、尺子、钢筋马凳。
3、作业条件:3.1绑扎前,核对钢筋配料单及进场钢筋规格、数量并按使用部位、工序塔接,分别码放。
3.2做好抄平放线工作,在槽边弹好水平标高点,用红油漆点做标志。

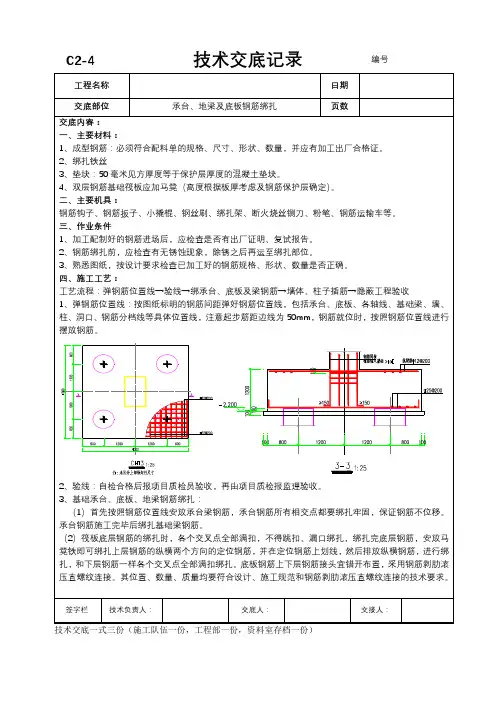

二、施工工艺:1、承台、地梁钢筋施工工艺流程:弹钢筋位置线→绑扎承台下铁钢筋→绑扎地梁钢筋→绑扎承台上铁钢筋→插入墙体、柱钢筋1.1划钢筋位置线:按图纸注明的钢筋间距,划出承台钢筋位置线,并用墨斗弹上墨线。
1.2承台钢筋:1.2.1先铺承台下铁筋。
承台先放下铁封闭箍筋,然后再放下铁南、北向的2号下纵筋钢筋,所有交叉点都要绑扎牢固,保证钢筋不位移。
下铁钢筋绑扎时要全数绑扎,不得漏扣,绑扎承台下铁钢筋时,下层端部弯成90°,平直段长度:250mm。
插入3号开口箍钢筋时要与4号封闭箍筋全数绑扎,开口箍的搭接点要满足31d的搭接要求。
1.2.2承台底筋绑扎完后,放混凝土垫块,垫块厚度为35mm,间距400mm,梅花型放置。
1.2.3绑扎完下铁和地梁钢筋后即安放撑筋,采用20@1500*1500钢筋做成,间距1000mm,也可工程名称云南省2013-2017年城市棚户区改造省级统贷项目(四期)-玉溪市易门县城山片区2#(异地)地块一标段棚户区改造项目施工总承包交底日期2016年4月27日施工单位云南工程建设总承包公司分部分项工程名称钢筋工程交底提要±0.00以下梁板、梯钢筋绑扎工艺、安全审核人交底人接受交底人1.2.4撑筋放完后进行上筋的绑扎,绑扎上铁钢筋的方法同下铁筋,钢筋交叉点均绑扎。
可编辑修改精选全文完整版施工安全技术交底编号:箱—分配电箱—总配电箱。
5、漏电保护器每天使用前应启动漏电试验按钮试跳一次,试跳不正常的严禁继续使用。
6、施工用电必须符合“一机、一闸、一漏、一箱”的规定,其在正常情况下,不带电的金属外壳必须按规定做保护接零或接地。
临时停电、停工休息或下班时必须拉闸断电锁好开关箱.7、用电设备必须接地良好,各种闸刀必须按规定安装保险丝决不允许用铜铝线代替更不允许接线不通过接线孔而挂在闸刀片上用电。
8、各种跨越道路电缆必须挖沟土埋严禁明铺在道路上。
工地照明灯具必须使用绝缘材料隔离严禁碘钨灯灯架捆绑在脚手架、钢管等导体上。
9、注意安全用电,电线不准乱拖乱拉。
四、钢筋加工及安装1、搬运钢筋要注意附近有无障碍物、架空电线和其他电器设备,防止钢筋在回转时碰撞线路而发生触电事故,防止碰人撞物。
2、钢筋除锈时要带好口罩、风镜、手套等防护用品。
切断钢筋时要注意不要被机具等弄伤.3、采用机械进行除锈、调直、断料和弯曲等加工时,机械传动装置要设防护罩并由专人使用和保管。
电机等设备要妥善进行保护并接地或接零.4、钢筋焊接人员需配戴防护罩、鞋盖、手套和工作帽防止眼伤和皮肤灼伤.电焊机的电源部分要有保护,避免操作不慎使钢筋和电源接触发生触电事故。
5、切割机使用前必须检查机械是否正常,是否有二级漏电保护.切割机后方不准堆放易燃物品.6、钢筋头应及时清理,成品堆放要整齐,工作台要稳定。
7、在雷雨时必须停止露天操作预防雷击钢筋伤人。
8、钢筋骨架不论其固定与否不得在其上行走。
9、钢筋焊接(1)焊接设备必须采用接零和漏电保护以保证操作人员安全,对于焊接导线及焊钳接线处,都应可靠地绝缘.(2)大量焊接时,焊接变压时不得超负荷。
变压器升温不得超过60摄氏度,为此,要特别注意遵守电焊机使用相关规定,以免过分发热而损坏.(3)焊工必须穿戴防护衣具。
电弧焊焊工要带防护面罩。
焊工应站立在干燥木板或其他绝缘垫上。
(4)焊接过程中,如焊机发生不正常响声,变压器绝缘电阻过小导线破裂、漏电等均应立即停止作业进行检修。

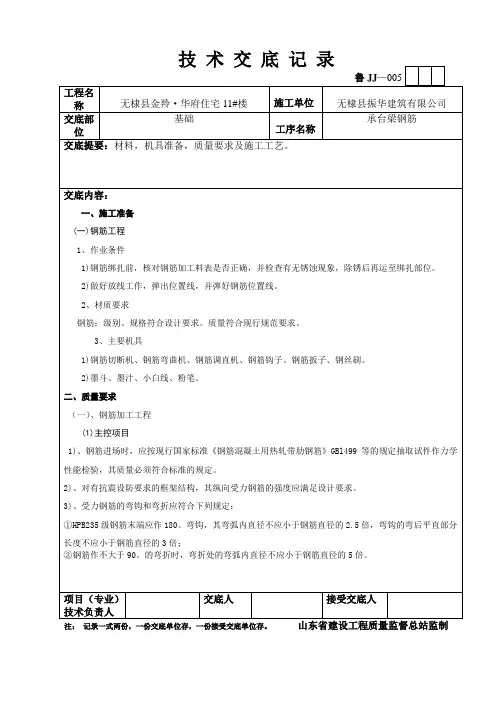

工程名称XXXXX 工程部位承台钢筋施工交底内容:承台钢筋施工技术交底1、钢筋的下料及加工在钢筋加工场进行,然后运至施工场地内。
2、在绑扎承台钢筋前,先进行承台的平面位置放样,在垫层上标出每根底层钢筋的平面位置,准确安放钢筋。
3、竖向增设一些钢筋作为承台钢筋的支撑筋或采用钢管架定位,保证顶层钢筋网的标高,避免钢筋网的变形。
4、钢筋制作安装严格按照设计及钢筋制作安装规范施工,钢筋制作安装一般规定如下:1)钢筋存放与标识钢筋必须按不同钢种、等级、牌号、规格及生产厂家分批验收,分别堆存,不得混杂,且应设立识别标识(相关标识按物设部统一标准制作)。
钢筋(含加工完毕待安装的钢筋)宜堆置在仓库(棚)内,露天堆置时,应垫离地面至少30cm 并用不透水蓬布加遮盖。
2)钢筋的进场检验进场的每批钢筋必须对其质量指标进行全面检查并抽取试件做屈服强度、抗拉强度、伸长率和冷弯试验,其质量应符合现行国家标准《钢筋混凝土用热轧带肋钢筋》(GB1499.2-2013)的规定和要求。
检验数量:以同牌号、同炉号、同规格、同交货状态的钢筋,每60吨为一批,不足60吨也按一批计。

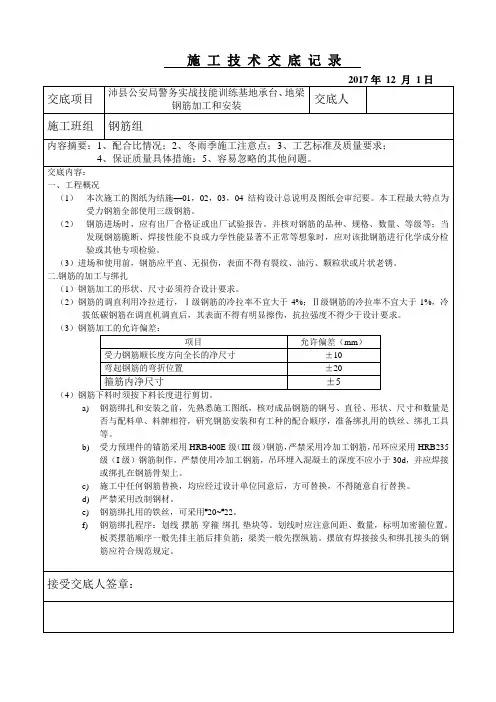

工程名称XXXXX 工程部位承台钢筋施工3)钢筋的储存、加工与安装①钢筋的保护与储存a、钢筋应储存于离地面以上0.3m的平台、垫木或其它支承上,并应保护它不受机械损伤及由于暴露而产生锈蚀和表面破损。
b、当安装时,钢筋应无灰尘、有害的锈蚀、松散锈皮、油漆、油脂、油或其它杂质。
②钢筋的加工统一在钢筋加工场加工,从事钢筋加工和焊(连)接的操作人员必须考试合格,持证上岗。
钢筋正试焊接前,应进行现场条件下的焊接性能检验,合格后方能正式生产(基本程序:由物设部组织,各作业队配合抽取试样送到试验室,并填写原材料试验委托单)。
钢筋焊接接头按批抽取试件做力学性能检验,其质量必须符合现行行业标准《钢筋焊接及验收规程》(JGJ18-2012)的规定和设计要求。
焊接接头的力学性能检验以同级别、同规格、同接头形式和同一焊工完成的每200个接头为一批,不足200个也按一批计。

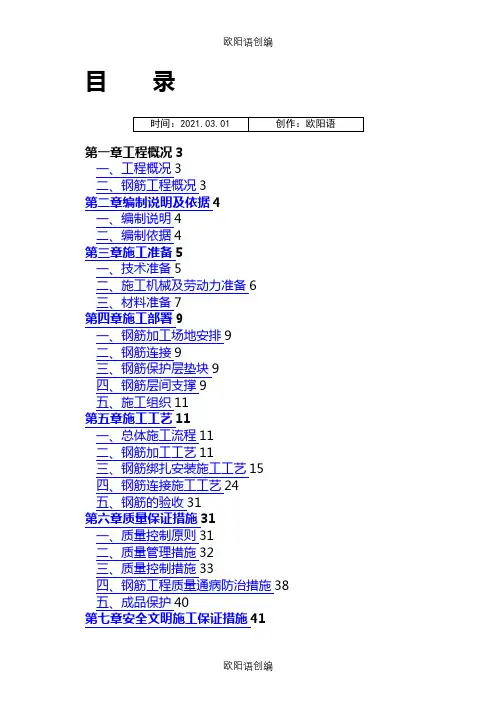

目录第一章工程概况3一、工程概况3二、钢筋工程概况3第二章编制说明及依据4一、编制说明4二、编制依据4第三章施工准备5一、技术准备5二、施工机械及劳动力准备6三、材料准备7第四章施工部署9一、钢筋加工场地安排9二、钢筋连接9三、钢筋保护层垫块9四、钢筋层间支撑9五、施工组织11第五章施工工艺11一、总体施工流程11二、钢筋加工工艺11三、钢筋绑扎安装施工工艺15四、钢筋连接施工工艺24五、钢筋的验收31第六章质量保证措施31一、质量控制原则31二、质量管理措施32三、质量控制措施33四、钢筋工程质量通病防治措施38五、成品保护40第七章安全文明施工保证措施41一、安全文明施工目标41二、安全文明保证措施41三、安全文明施工措施45钢筋工程专项施工方案第一章工程概况一、工程概况锦绣棕榈园住宅小区项目由四会市锦绣大地房地产有限公司投资建设,项目毗邻四会市市政府,项目总占地面积约25万平方米,总建筑面积约40万平方米。
本项目包含多层、高层住宅、商业、公建配套,为大型综合住宅小区项目。
项目设计单位为:广州市番禺城市建筑设计院有限公司;勘察单位为:韶关地质工程勘察院;监理单位为:施工单位为:梅州市敏捷建筑工程有限公司;。
本工程为四会市锦绣棕榈园二期63-66座高层住宅及地下车库工程,总建筑面积约6万平方米。
其中每座建筑面积约15000㎡;层数地上29层,地下1层;层高:地上首层为4.45m,上部标准层均为3.0m.檐口高度最高88.45米,屋面塔楼高度最高99.6米。
结构类型:剪力墙结构。
二、钢筋工程概况1、本工程钢筋级别主要是HPB235、HRB335、HRB400;钢筋规格主要有:Ф6、Ф8、B10、B12、C12、C14、C16、C 18、C 20、C 22、C 252、钢筋连接形式:1)竖直方向:钢筋直径≥Φ16的连接采用电渣压力焊连接;焊接时相邻接头应错开500mm以上且不得小于35d,同一区段受力钢筋的接头百分率不得超过50%。
绑扎时要全数绑扎,不得漏扣,基础承台钢筋的保护层为40mm
1.3.承台钢筋采用整体吊放安装形式,承台钢筋的级别、规格、数量必须符合设计文件以及规范要求。
1.4.承台刚筋绑扎成型吊装前,放混凝土垫块,垫块厚度为40mm,间距400mm,梅花型放置。
1.5.按承台钢筋位置线将承台钢筋摆放正确并固定。
2.基础梁施工工艺流程:
搭支撑架(主梁)→摆上、下受力钢筋(梁钢筋)→穿箍绑扎→安装腰筋、吊筋等→继续绑扎→安放垫块、预埋件、楞铁等→松动支撑架让骨架入模→检查验收。
2.1.钢筋接头方式:
地梁钢筋均采用机械连接(直螺纹套筒连接),钢筋接头现场取样:钢筋接头现场取样后,对截断后的钢筋采用单面10d帮条焊的连接方式16(160mm),18(180mm),20(200mm)、22(220mm),25(250mm)。
2.2.承台钢筋安装完成并固定后绑扎地梁钢筋,先穿梁上筋,需要进行机械连接的钢筋先进行直螺纹套筒的连接,套筒的连接应采用扭力扳手进行连接并拧紧,连接完成后在上筋上画出箍筋间距线,套箍筋,箍筋开口在下部,且开口位置相互错开,箍筋套好后按间距排开,然后穿梁下筋,并进行绑扎,
基础框支梁、基础地梁支座处的锚固长度以及箍筋的加密区及做法详见11G101图集。
2.3.箍筋与梁筋交叉处均要绑扎,并采用八字扣绑扎,即绑扣为一顺一逆,不得有漏扣、松扣等现象,箍筋绑扎必须蹬角并绑扎到位。
2.4.梁钢筋定位措施:
(1)保护层厚度25mm,下面垫砼垫块或花岗石垫块(长宽尺寸控制在40mm),箍筋按线调整绑扎到位。
(2)在地梁的上口设立受力钢筋的定位撑,在每道梁支座附近和跨中设立,使受力钢筋的间距均匀、合理,保护层厚度符合设计要求。
2.5.基础梁两端连续时,钢筋一律贯通。
3.将承台下部以及地梁下部垫层处弹好的内外墙、柱节点位置线,引至承台、地梁上皮钢筋上,用红油漆标示好,承台钢筋上弹柱钢筋位置控制线,根据弹好的控制线将墙、柱伸入承台、地梁或桩内的插筋绑扎牢固,插入深度应满足设计图纸明确规定45d或相关规范要求,先插柱筋再插墙体筋,第一根水平筋距承台上表面50mm,距承台上皮500mm高部位和根部用水平梯子筋固定,保证甩筋垂直,不斜插和移位,柱、墙钢筋级别、规格、间距和根数应符合设计图纸要求。
墙柱钢筋临时固定示意如下图所示:。
