RENA清洗设备中文版说明书仅操作部分6、操作6.1 开机6.1.1 步骤1:开机前准备第一步:打开药液供给侧的手动阀第二步:关闭所有后侧门第三步:关闭所有服务和维修窗口的盖板第四步:解锁所有急停按钮6.1.2步骤2:给机器上电第一步:将机器的主开关打到ON的状态此时机器有电第二步:移走UPS电源的盖板第三步:将UPS的主开关打到ON的状态第四步:将主机的主开关打到ON的状态此时操作系统启动6.1.3步骤3:给CHILLER上电第一步:将CHILLER的主开关打到ON的状态此时CHILLER启动6.1.4步骤4:登录Windows第一步:选择Operator用户第二步:输入Operator密码,点击确定6.1.5步骤5:启动应用软件6.1.5.1 启动SPS软件第一步:双击WINLC RTXSPS软件启动SPS软件开始自动运行,直到ON和RUN显示为绿色第二步:将WINLC RTX最小化6.1.5.2 启动Server第一步:双击Server第二步:点击Open Project第三步:选择Project Path第四步:点击[+]第五步:点击[Configuration]第六步:点击OK第七步:点击RUN第八步:点击Start Tag Provider第九步:最小化服务器程序6.1.5.3 启动用户界面第一步:双击[Client]6.1.6步骤6:用户登入第一步:登入Process6.1.7步骤7:控制系统上电第一步:按动ON按钮6.2 工艺初始化准备第一步:登入Service第二步:了解所有报警信息第三步:将机器打到Manual状态第四步:对所有的功能单元下载Recipe第五步:冷却系统补液第六步:清洗槽补液第七步:所有dosage tanks补液第八步:所有Pump tanks补液此时机器用于工艺已准备好6.3 自动生产第一步:登入Operator用户第二步:确认所有的功能单元都处在Ready状态第三步:点击Start production6.3.3 停止自动生产6.3.3.1 停止预定的自动生产第一步:点击Scheduled stop弹出一个窗口第二步:点击YES仍在机器内的硅片跑出后停止6.3.3.2 停止未预定的自动生产第一步:点击Unscheduled stop弹出一个窗口第二步:点击YES仍在机器内的硅片将过刻6.3.3.3 停止自动生产—关闭步骤1:停止预定的自动生产第一步:点击Scheduled stop第二步:点击YES仍在机器内的硅片跑出后停止步骤2:点击Unscheduled time6.3.4 手动补液6.3.4.1 工艺槽补液第一步:点击Process bath第二步:点击欲加液的dosage tank.第三步:点击dosage第四步:输入欲加液的体积第五步:点击Start manual dosage补液开始停止补液第一步:点击Stop manual dosage补液停止6.3.4.2 碱槽补液与以上相似6.3.4.3 酸槽补液与以上相似6.3.5 滚轮操作6.3.5.1 停止滚轮第一步:点击Drives break滚轮停止转动6.3.5.2 启动滚轮第一步:点击Drives continue滚轮开始转动6.3.6 机器保护门的操作6.3.6.1 解锁保护门第一步:点击Unlock pane保护门解锁6.3.6.2 锁保护门第一步:点击Lock pane保护门锁上6.3.7硅片计数器清零第一步:点击Reset wafer counter硅片计数器清零6.4 手动操作6.4.1 将机器打到Manual状态第一步:点击Manual第二步:等到所有功能单元都切换到Manual状态6.4.2 冷却系统补液第一步:将机器打到Manual状态第二步:点击Cooling System第三步:点击Manual functions第四步:点击Fill with City Water冷却系统开始补液中断冷却系统补液第五步:点击Stop正补液的冷却系统停止补液6.4.3 清洗槽补液第一步:将机器打到Manual状态第二步:点击欲加液的清洗槽第三步:点击Manual functions第四步:点击Fill with DI清洗槽开始补液6.4.4 dosage tank补液6.4.4.1 工艺槽dosage tank补液第一步:将机器打到Manual状态第二步:点击Process bath第三步:点击Manual functions第四步:点击欲加化学药品的Dosage Tank Filldosage tank开始补液第五步:对所有的dosage tank重复第四步的操作中断补液第六步:点击Stop补液被中断6.4.4.2 碱槽的dosage tanks补液与以上相似6.4.4.3 酸槽的dosage tanks补液与以上相似6.4.5 Pump tanks 补液6.4.5.1 工艺槽Pump tanks 补液第一步:将机器打到Manual状态第二步:点击Process bath第三步:点击Manual functions第四步:对所有的dosage tanks补液第五步:点击Fill chemistryPump tank将按照recipe的设定补液中断补液第六步:点击Stop补液被中断6.4.5.2碱槽Pump tanks 补液与以上相似6.4.5.2酸槽Pump tanks 补液与以上相似6.4.6 Bath槽补液第一步:将机器打到Manual状态第二步:冷却系统补液第三步:所有清洗槽补液第四步:所有dosage tanks补液第五步:所有pump tanks补液第六步:点击InOxSide第七步:点击Start productionBath槽开始补液6.4.7 冷却系统排液第一步:将机器打到Manual状态第二步:点击Cooling system第三步:点击Manual functions第四步:点击Drain冷却系统开始排液中断排液第五步:点击Stop排液被中断6.4.8清洗槽排液与以上相似6.4.9 将Baths的药液排到pump tank第一步:将机器打到Manual状态第二步:选择欲操作的功能单元第三步:点击Manual functions第四步:点击Drain bath to pump tankBath开始排液到Pump tank中断排液第五步:点击Stop排液被中断6.4.10 对baths and pump tank排液第一步:将机器打到Manual状态第二步:选择欲操作的功能单元第三步:点击Manual functions第四步:点击DrainBath和Pump tank将被排空6.4.11 对dosage tanks排液第一步:将机器打到Manual状态第二步:选择欲操作的功能单元第三步:点击Manual functions第四步:点击DrainBath和Pump tank将被排空第五步:点击欲操作的dosage tank的Drain dosage tankdosage tank的药液被排到pump tank.pump tank.的药业被排空中断排液第六步:点击Stop排液被中断6.4.12 换液Changing the bath第一步:将机器打到Manual状态第二步:选择欲操作的功能单元第三步:点击Manual functions第四步:点击Bath change6.4.13 启动自动清洗清洗周期和清洗时间由recipe的参数预设第一步:将机器打到Manual状态第二步:选择欲操作的功能单元第三步:点击Manual functions第四步:点击Clean开始清洗中断清洗第五步:点击Stop清洗被中断6.4.14 启动手动清洗6.4.14.1 工艺槽的手动清洗第一步:将机器打到Manual状态第二步:点击Process bath第三步:点击Manual functions第四步:点击Start manual rinseBath槽的排液阀门打开用水枪冲洗bath槽中断清洗第五步:点击StopBath槽的排液阀门关闭手动清洗被中断6.4.14.2 酸槽的手动清洗与以上相似6.4.15 停止手动清洗6.4.15.1 工艺槽的手动清洗第一步:将机器打到Manual状态第二步:点击Process bath第三步:点击Manual functions第四步:点击stop manual rinseBath槽的排液阀门关闭6.4.15.2酸槽的手动清洗与以上相似6.4.16 初始化第一步:将机器打到Manual状态第二步:选择欲操作的功能单元第三步:点击Init功能单元开始初始化中断初始化第四步:点击Stop初始化被中断6.4.17 dosage tanks的余量置零第一步:将机器打到Manual状态第二步:点击Process bath第三步:点击Manual functions第四步:点击Bath changeThe bath is changed.The rest volume dosage tank is reseted 6.4.18 检测第一步:登入Process用户第二步:打开检测单元的盖子第三步:将检测容器与检测软管连接第四步:关闭检测单元的盖子第五步:点击sampling按钮5秒第六步:打开检测单元的盖子第七步:取出检测容器第八步:锁上检测容器第九步:关闭检测单元的盖子第十步:登入Operator用户6.5 设置6.5.1 改变温度6.5.1.1 在生产过程中改变温度第一步:点击Inoxside第二步:点击Bath temperature第三步:改变温度值第四步:点击OK6.5.1.2 在Recipe里改温度第一步:点击Inoxside第二步:点击Process bath第三步:点击Recipe第四步:双击pump tank temperature or bath temperature的数值第五步:更改数值第六步:点击OK6.5.2 更改带速6.5.2.1在生产过程中改变速度第一步:点击Inoxside第二步:点击Speed setpoint第三步:改变速度值第四步:点击OK6.5.2.2在Recipe里改速度第一步:点击Inoxside第二步:点击Transport第三步:点击Recipe第四步:双击欲改变的数值第五步:更改数值第六步:点击OK6.5.3 设置第一次补液的比例第一步:点击Inoxside第二步:点击欲操作的功能单元第三步:点击Recipe第四步:双击Concentration for first fill'.的数值第五步:更改数值第六步:点击OK6.5.4 设置自动补液第一步:点击Inoxside第二步:点击欲操作的功能单元第三步:点击Recipe第四步:双击Dosage V olume'的数值第五步:更改数值第六步:点击OK6.5.5 设置自动清洗6.5.5.1设置清洗周期的编号第一步:点击Inoxside第二步:点击欲操作的功能单元第三步:点击Recipe第四步:双击Numbers of Cleaning Cycles'.的数值第五步:更改数值第六步:点击OK6.5.5.2设置清洗时间第一步:点击Inoxside第二步:点击欲操作的功能单元第三步:点击Recipe第四步:双击Cleaning time'.第五步:更改数值第六步:点击OK6.5.6设置流动时间第一步:点击Inoxside第二步:点击欲操作的功能单元第三步:点击Recipe第四步:双击Setpoint flow'第五步:更改数值第六步:点击OK6.5.7设置dryer第一步:点击Inoxside第二步:点击dryer第三步:点击Recipe第四步:双击要改变的参数第五步:更改数值第六步:点击OK6.6 关机6.6.1 步骤1:机器排液第一步:点击Scheduled stop◊No new wafers are conveyed into the machine.The mode of the machine is◊ changed to 'Standby'.Processing of any wafers that are still in the◊ machine is carried out to the end. The baths are drained into the pump◊ tank.The mode of the machine is changed to◊ 'Manual'.6.6.2步骤2:结束工艺准备就绪第一步:登入Process用户第二步:所有的Pump tanks排液第三步:所有的Dosage tanks排液第四步:清洗所有的Dosage tanks第五步:清洗所有的Pump tanks第六步:将机器状态改为Off6.6.3步骤3:关闭控制电源第一步:在控制面板上点击Off按钮机器将不再能从界面上控制6.6.4步骤4:关机准备第一步:关闭所有的药液提供侧的手动阀6.6.5步骤5:关闭总电源第一步:将主开关打到Off状态6.7 急停按下后的开机6.7.1步骤1:开机准备第一步:处理急停原因第二步:解锁所有的急停按钮6.7.2步骤2:打开控制电源第一步:点击ON按钮6.7.3步骤3:启动准备就绪第一步:登入Service用户第二步:将机器打到manual状态第三步:了解所有的报警信息6.7.4步骤4:开始自动生产第一步:登入Operator用户第二步:确保所有的功能单元都处于Ready状态第三步:点击InOxside第四步:点击Start production该按钮键变绿状态显示变为InitBaths槽开始补液状态显示变为Auto机器开始生产The Semi E10状态改为Start production 6.8断电后的开机6.8.1断电断于10分钟的开机6.8.1.1步骤1:开机前准备第一步:重启电源6.8.1.2步骤2:打开控制电源第一步:按动ON按钮控制电源上电该按钮键显示为绿色6.8.1.3步骤3:启动准备就绪第一步:登入Service用户第二步:将机器打到manual状态第三步:了解所有的报警信息6.8.14步骤4:开始自动生产第一步:登入Operator用户第二步:确保所有的功能单元都处于Ready状态第三步:点击InOxside第四步:点击Start production该按钮键变绿状态显示变为InitBaths槽开始补液状态显示变为Auto机器开始生产The Semi E10状态改为Start production 6.8.2大于10分钟断电后的开机6.8.2.1步骤1:开机前准备第一步:重启电源6.8.2.2步骤2:打开控制电源第一步:按动ON按钮控制电源上电该按钮键显示为绿色6.8.2.3步骤3:windows登入第一步:点击operator第二步:输入密码Operator点击OK6.8.2.4步骤4:启动准备就绪第一步:登入Service用户第二步:将机器打到manual状态第三步:了解所有的报警信息第四步:对所有的功能单元下载Recipe第五步:冷却系统补液第六步:所有清洗槽补液第七步:所有的dosage tanks 补液第八步:所有的pump tanks 补液此时设备准备好6.8.2.5步骤5:开始自动生产第一步:登入Operator用户第二步:确保所有的功能单元都处于Ready状态第三步:点击InOxside第四步:点击Start production该按钮键变绿状态显示变为InitBaths槽开始补液状态显示变为Auto机器开始生产The Semi E10状态改为Start production。
文件修订记录目录1.目的 (3)2. 范围 (3)3. 职责 (3)4. 内容 (3)5. 记录 (3)6. 附件 (4)1. 目的规范多晶硅电池片生产中制绒工序的各项操作。
2. 范围用于本公司156 多晶电池片生产中RENA 清洗机制绒工序的操作作业指导。
3. 职责3.1 所有操作人员都必须严格按照本文件进行操作。
3.2 在操作过程中遇到问题应及时向工艺和设备人员反应,工艺和设备人员及时提供帮助。
3.3电池技术部负责按文件要求对产线进行检查、监督。
4. 内容4.1 制绒工序注意事项规定,见5-8页。
4.2 RENA制绒上料操作作业指导书(多晶),见9-10页。
4.3 RENA制绒流程操作作业指导书(多晶),见11-12页。
4.4 RENA制绒下料操作作业指导书(多晶),见13-14页。
4.5 减薄量测试作业指导书, 见15页。
4.6返工片操作作业指导书,见16-20页。
4.7产线异常控制作业指导书,见21页。
4.8 D8反射率使用作业指导书见22-23页。
5. 记录5.1 制绒减重反射率记录表(电子版)5.2 制绒换液记录表5.3 制绒工艺日常点检表5.4 电池生产流程单6. 附件6.1制绒常见异常处理方法(设备),见24-25页。
6.2多晶制绒工艺流程图,见26页。
6.3 化学品安全使用和应急处理,见27-28页。
制绒工序注意事项规定1.制绒工序区域环境要求1.1 洁净度:控制线8000 级,停产线10000 级1.2 温度:22±2℃1.3 湿度:<70%1.4 对参观通道保持3pa 正压1.5 排风:(500±50)Pa(RENA 机排风)2.着装及劳保用品使用要求2.1 人员着装要求:现场作业人员、支持人员须穿戴整齐(包括公司配备的洁净服、洁净帽、工作鞋、口罩)并保证着装整洁(如脏污须清洗或更换)。
2.2 手套使用要求:现场作业人员须戴乳胶手套作业,沾污、破损必须更换新手套;手动放片每两小时更换一次手套,出入车间后更换手套。

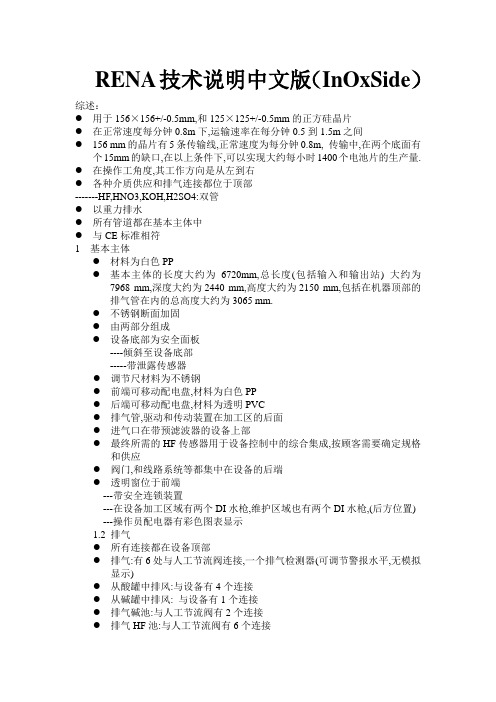

RENA技术说明中文版(InOxSide)综述:●用于156×156+/-0.5mm,和125×125+/-0.5mm的正方硅晶片●在正常速度每分钟0.8m下,运输速率在每分钟0.5到1.5m之间●156 mm的晶片有5条传输线,正常速度为每分钟0.8m, 传输中,在两个底面有个15mm的缺口,在以上条件下,可以实现大约每小时1400个电池片的生产量.●在操作工角度,其工作方向是从左到右●各种介质供应和排气连接都位于顶部-------HF,HNO3,KOH,H2SO4:双管●以重力排水●所有管道都在基本主体中●与CE标准相符1基本主体●材料为白色PP●基本主体的长度大约为6720mm,总长度(包括输入和输出站) 大约为7968 mm,深度大约为2440 mm,高度大约为2150 mm,包括在机器顶部的排气管在内的总高度大约为3065 mm.●不锈钢断面加固●由两部分组成●设备底部为安全面板----倾斜至设备底部-----带泄露传感器●调节尺材料为不锈钢●前端可移动配电盘,材料为白色PP●后端可移动配电盘,材料为透明PVC●排气管,驱动和传动装置在加工区的后面●进气口在带预滤波器的设备上部●最终所需的HF传感器用于设备控制中的综合集成,按顾客需要确定规格和供应●阀门,和线路系统等都集中在设备的后端●透明窗位于前端---带安全连锁装置---在设备加工区域有两个DI水枪,维护区域也有两个DI水枪,(后方位置)---操作员配电器有彩色图表显示1.2 排气●所有连接都在设备顶部●排气:有6处与人工节流阀连接,一个排气检测器(可调节警报水平,无模拟显示)●从酸罐中排风:与设备有4个连接●从碱罐中排风: 与设备有1个连接●排气碱池:与人工节流阀有2个连接●排气HF池:与人工节流阀有6个连接●箱排气边缘绝缘区域3个连接,一个排气检测器, (可调节警报水平,无模拟显示)●箱排气刻蚀区域:2个连接●与电子间联系关于排气检测信号(1=好,0=不好)2传输系统●底面在传输带上传输----- 滚子材料部分为塑料,由一纤维碳芯加固-----水的传输是通过EPDM或滚子周围的氟橡胶圈●两卷之间的距离为48 mm●底部固定卷在刻蚀盘和干燥区域中阻止晶片的上浮和冲走●传动装置由标准的齿轮构成●3个驱动器----输入站----边缘绝缘池, 冲洗Ⅰ以及碱洗-----冲洗Ⅱ,HF池, 冲洗Ⅲ,干燥器和输出站●作用电动机驱动器,控制周转率的准确率●传输速率在0.5-1.5m/min,正常速度为1m/min●滚子在每个组件的后端都有推力轴承●滚子交换简便,快捷●不同传输装置的位置与设置螺丝是可以调节的●运输高度:1000+/-15mm3输入装置●输入装置●长度大约为624mm●构架材料:铝●盘由白色PP构成●传带由灰色PVC构成●用于人工或自动的晶片输入(无盖)●一排光传感器----用于晶片计数,以及二次补充控制4边缘绝缘池4.1 传输●运输传带材料为PVDF,O型圈材料为氟橡胶,无侧面托座●无下部托架卷带4.2 凹盆●焊盆材料:PVDF----内部池容量大约为220L----深度大约为80 mm●总的运输长度大约为2208 mm,溢堰之间的加工长度大约为1812 mm●泄露被收集并重新归入循环系统●带PT100成分的温度控制----其一在池,控制,视觉化,以及起警报作用----其一在溢出线,仅起警报作用(新的设备取消了该传感器)----其一在供应线,亦仅起警报作用●水平传感器----空气泡:满池----旁道电容性传感器:溢出●在池底,通过分配管道供应----分配管道的设计要确保液体表面的静态●有备用入口,用于带冲气阀循环罐的首次填充●2个可调节的溢出边缘●传带的设置仅可弄湿晶片的底部●对在进口边的硅裂片进行筛分,从罐的顶部可以移动●透明PVC盖,排气连接,和流动帘避免凝固●带人工阀的样品点4.3 循环罐●焊罐材料:PVDF●容量大约为400L●电容传感器在PFA旁道,空,半空,满,溢●带PT100成分的温度控制,仅用于警报4.4 管道●循环泵----型号:浸入泵,施密特T170----PVDF液体末端----最大流量:135L/min----驱动器带变频器●人工球阀在压力面●充气阀用于排水到排酸●闸板钢传感器用于循环流●在循环罐处DI水入口带充气阀和闸板钢流量表●热交换器材料:PVDF----加工制冷功率:2KW●从池后部到循环罐有2条溢出线●HF的供应----来源于中央供应系统----到达缓冲罐----带充气阀----焊罐材料:PVDF----罐容量:大约25L----杠杆传感器:空,满,溢----维护连接,用于漂洗----带充气阀的循环罐的配量----准确率2%HF的供应----来源于中央供液系统--- 在循环罐的进口--- 带气动阀和搅拌叶轮流量计--- 精确度5%●HNO3供应----来源于中央供应系统---到达缓冲罐----带充气阀----焊罐材料:PVDF----罐容量:大约25L----杠杆传感器:空,满,溢----维护连接,用于漂洗----带充气阀的循环罐的配量----准确率2%HNO3的供应----来源于中央供应系统----在循环罐的进口----带气动阀和闸板钢流量表----准确率5%H2SO2的供应----来源于中央供应系统----在循环罐的进口----带充气阀●从凹盆排水,带充气阀,到酸排●从循环罐排水,带两个充气球阀,到酸排4.5 第二制冷环路●制冷器,生产商Huber----型号:UC150Tw-4-H●足印×高度:900 mm×760 mm×1590 mm●传导测量●2个气动阀,用于排气到排漂洗水5水洗15.1 盆●焊盆材料:自然PP----容量大约为75L●运输长度大约为432 mm●对硅裂片进行筛分●电容性传感器在旁道●2个喷射管(上下各一个)用于循环水进口----首先上下(池入口)有额外功能可避免高介质被拖出去●一个空气管道(仅在晶片的上部)分别分布在进出口以避免高介质被拖出去●透明PVC盖5.2 管道●从喷射漂洗的串联DI进口●循环泵----离心泵,型号:施密特,MPN150----PP 液体末端----磁联接----最大流量:65L/min●过滤系统●浮子流量计,带“min”传感器●4个手动膜板阀,用于循环流程调节●溢出进入排漂洗水●一个气动阀排水进入排漂洗水●注意:在上升区域,一些水即使在排水系统后,依然存在与此系统中6碱洗6.1 盆●焊盆材料:天然PP----容量大约为64L●KOH的浓缩为20-40%●传输长度大约为528 mm●对硅裂片进行筛分●电容性传感器在旁道“泵护,满,溢”●2个喷射管(上下各一个),用于KOH循环流的进口----第一个在顶部(池入口)有额外功能可避免高介质被拖出去●一个空气管道(仅在晶片的上部)在池的出口以避免高介质被拖出去●透明PVC盖,连接排气系统●热交换器----制冷环路●PT100----用于温度指示(无控制系统)●样品点,带人工阀6.2管道●循环泵----离心泵,型号:施密特,MPN150----PP 液体末端----磁联接----最大流量:65L/min●过滤系统●浮动流量表,带“min”传感器●4个手动膜片阀,用于循环流程调节●DI入口位于带充气阀的加工灌●KOH供应----来源于中央供应系统----到达缓冲罐----带充气阀----焊罐材料为PP----罐容量大约为8L----杠杆传感器:空,满,溢----带气动阀循环罐的配量----准确率2%●制冷----充气阀用于流量设置----从现存制冷水线上供应,●溢出进入排漂碱水●带3个气动阀行的排水,进入排漂洗水7漂洗喷射Ⅱ7.1 盆●焊盆材料:天然PP----容量大约为95L●传输长度大约为624 mm●对硅裂片进行筛分●电容性传感器在旁道“池满”●2个喷射管(上下各一个),用于循环水流的进口----第一个在顶部(池入口)有额外功能可避免高介质被拖出去●一个空气管道(仅在晶片的上部)在池的出口以避免高介质被拖出去●透明PVC盖,7.2 管道●在池中从喷射漂洗Ⅲ的串联DI进口●循环泵----离心泵,型号:施密特,MPN150----PP 液体末端----磁联接----最大流量:65L/min●过滤系统●浮子流量计,带“min”传感器●4个手动膜板阀,用于循环流程调节●溢出进入排漂洗水●利用1个充气阀进行排水,进入排漂洗水●一些水即使在排水系统后,依然存在与此系统中8酸洗8.1 盆●焊盆材料:PP----容量大约为380L----深度大约为200 mm●HF 1-10%●一个刻蚀单位:即一分钟的正常速度为1m●总的运输长度大约为1680 mm,溢堰之间的加工长度大约为1194 mm●泄露流被收集并重新归入循环系统●液面传感器:----气泡:池满----电容性传感器在旁道:溢,低,满----电容性传感器在旁道:开始填充化学物●8个喷射管(上下各一个),用于循环水流的进口●备用进口用于首次填充●一个空气管道(仅在顶部)在池的出口以避免高介质被拖出去●两个可调节溢出边缘●卷的设置可以使大约6 mm深的基底浸入至盆●对在进口边的硅裂片进行筛分●收集在出口边上硅裂片的通道●透明PVC盖,连接排气系统,流量帘避免凝结●样品点,带人工阀8.2 管道●循环泵----离心泵,型号:施密特,MPN150----PVDF 液体末端----磁联接----最大流量:每分钟65L●过滤系统●浮动流量表,带“min”传感器●2个手动阀,用于循环流程控制●HF供应----来源于中央供应系统----到达缓冲罐----带充气阀----焊罐材料为PVDF----罐容量大约为25L----杠杆传感器:空,满,溢----维护连接用于漂洗----带充气阀的循环罐的配量----准确率2%●带1个充气阀溢流口,进入排漂洗水●带3个充气阀行的排水,进入排漂洗水9喷射漂洗Ⅲ9.1 盆●焊盆材料:天然PP----容量大约为60L●传输长度大约为624 mm●对硅裂片进行筛分●电容性传感器在旁道“池满”●2个喷射管(上下各一个),用于循环水流的进口----第一个在顶部(池入口)有额外功能可避免高介质被拖出去●新鲜DI水供应是通过晶片上下边的一排喷嘴●一个空气管道(仅在晶片的上部)在池的出口以避免高介质被拖出去●透明PVC盖,●无气管9.2 管道●DI水供应----充气阀----2个人工阀,用于流量调节----2个浮动流量表,带“min”传感器●循环泵----离心泵,型号:施密特,MPN150----PP 液体末端----磁联接----最大流量:65L/min●过滤系统●浮动流量表,带“min”传感器●4个手动阀,用于循环流程调节●溢出进入排漂洗水●一个充气阀排水进入排漂洗水●注意:在上升区域,一些水即使在排水系统后,依然存在与此系统中10空气干燥器10.1 盆●焊盆材料:天然PP●长度:624 mm●四把风刀分别迎面作用于片子的上下两面材料为:EP●四台鼓风机管子上有一个流量传感器一个温度传感器●排水到排漂洗水11输出单位●与输入单位一致12电力控制●电力间材料:钢●尺寸以毫米计算:约为1800×600×2200(足印×高度)●电力控制单位●PLC西门子SPS S7●FESTO充气阀单位,控制充气●PC放置在电控柜,操作系统Windows XP●平屏幕上视觉化●信号灯带听觉信号●设备设计,用于功率为380V/60HZ的供应●电缆槽在提供的设备和电控柜之间13软件●视觉化软件基础:WinCC●几个功能模式(自动,人工和服务模式)●几个进入级别(密码)●过程状态和测量价值的视觉化●测量价值的图解14技术资料●DI水消耗:大约每小时3000L,,最高为每小时3600L●干气消耗的清洗用于空气刀和空气管,平均120Nm3/h,最高为160Nm3/h,大约@6bar●空气消耗充气控制:大约1 Nm3/h, 大约@6bar●排气要求----边缘绝缘区域:总体大约为3000Nm3/h,超过1040 Nm3/h,@500Pa----氧化刻蚀区域:总体大约为3000 Nm3/h,超过600Nm3/h, @500Pa----综合:总体大约为6000 Nm3/h,超过1640 Nm3/h, @500Pa●机械领域----碎片率≤0.2%----检查有微裂缝的多晶片----厚度为180μm±20μm15文件●一个英文版的CD,RENA标准●文件包括操作说明书,介质流量图表,电力流程以及机械装配图表(纸张形式),零部件清单,等等。
目录1.目的 (3)2.范围 (3)3.职责 (3)4.内容 (3)5.记录 (3)6.附件 (4)1. 目的规范多晶硅电池片生产中刻蚀工序的各项操作。
2. 范围用于本公司156 多晶电池片生产中RENA机刻蚀工序的操作作业指导。
3. 职责3.1 所有操作人员都必须严格按照本文件进行操作。
3.2 在操作过程中遇到问题应及时向工艺和设备人员反应,工艺和设备人员及时提供帮助。
3.3电池技术部负责按文件要求对产线进行检查、监督。
4. 内容4.1 刻蚀工序注意事项规定,见5-8页。
4.2 RENA刻蚀上料操作作业指导书(多晶),见9页。
4.3 RENA刻蚀流程操作作业指导书(多晶),见10-11页。
4.4 RENA刻蚀下料操作作业指导书(多晶),见12-13页。
4.5 减薄量测试作业指导书, 见14页。
4.6刻蚀返工片挑选指导书,见15-16页。
4.7产线异常控制作业指导书,见17页。
5. 记录5.1 刻蚀减重记录表(电子版)5.2 刻蚀换液记录表5.3 刻蚀工艺日常点检表5.4 电池生产流程单6. 附件6.1刻蚀常见异常处理方法(设备),见18-19页。
6.2化学品安全使用和应急处理,见20-21页。
刻蚀工序注意事项规定1.刻蚀工序区域环境要求1.1 洁净度:控制线8000 级,停产线10000 级1.2 温度:22±2℃1.3 湿度:<70%1.4 对参观通道保持3pa 正压1.5 排风:(500±50)Pa(RENA 机排风)2.着装及劳保用品使用要求2.1 人员着装要求:现场作业人员、支持人员须穿戴整齐(包括公司配备的洁净服、洁净帽、工作鞋、口罩)并保证着装整洁(如脏污须清洗或更换)。
2.2 手套使用要求:现场作业人员须戴乳胶手套作业,沾污、破损必须更换新手套;手动放片每两小时更换一次手套,出入车间后更换手套。
3.刻蚀工序生产前设备状态检查(设备)(供风刀用),压缩(供整机气动元件用,下图4.开机准备4.1 打开电控柜电源,然后打开主机及PLC 电源。
1.目的去除硅片表面的磷硅玻璃;去掉硅片背面及周边p-n结。
2.适用范围适用于125、156多晶硅片二次清洗工位。
3.责任3.1本工艺说明由电池事业部工艺人员制定修改。
3.2本工位员工需严格依工艺文件操作。
3.3质量部负责按文件要求对工艺检查、监督。
4.设备RENA清洗机、冷却系统。
5.环境要求温度20±2℃,洁净度一万级。
6.工具125×125片盒(PVDF材料)、156×156片盒(PVDF材料)、围裙、长袖防护手套、防护面具、防毒面具、洁净服、PE手套、乳胶手套、汗布手套、一次性口罩。
7.原辅料16MΩ.cm去离子水(DI water)、硝酸(65.0~68.0%)、氢氟酸(48.0~50.0%)、氢氧化钾溶液(45%)、硫酸(98.0%)、压缩空气、自来水。
9.二次清洗9.1操作规程9.1.1开机准备9.1.1.1机器准备9.1.1.1.1打开电控柜电源,然后打开主机及PLC电源。
9.1.1.1.2打开灯,开关位于灰色的电气箱“0”—“1”,并打开机器上的显示器。
9.1.1.1.3打开冷却系统,外围冷却水温不能高于18℃,进出水压差不少于3 kg.9.1.1.2配液9.1.1.2.1将各工艺槽内的碎片清理干净,并清洗配液箱和各工艺槽(点击各槽位控制界面的“System Rinsing”按钮)。
9.1.1.2.2进入相应槽位的控制界面,点击相应配液按钮,系统将按照工艺参数自动配液。
9.1.1.2.3配液过程中如发现储液柜中药品用完(此时系统会报警),应及时换好。
9.1.2物料准备9.1.2.1戴好手套,手套的戴法为:内层汗布手套 + 中间层乳胶手套 + 外层汗布手套。
9.1.2.2从硅片周转车中取出硅片,并整齐地放在上料台。
如有跟踪单或流程卡,将其一起取出放在跟踪片处。
9.1.2.3在跟踪单或流程卡上记录要求填写的内容(如:时间、碎片、返工片等)。
9.1.3开机9.1.3.1开始登录程式。
RENA技术说明中文版(InOxSide)综述:●用于156×156+/-0.5mm,和125×125+/-0.5mm的正方硅晶片●在正常速度每分钟0.8m下,运输速率在每分钟0.5到1.5m之间●156 mm的晶片有5条传输线,正常速度为每分钟0.8m, 传输中,在两个底面有个15mm的缺口,在以上条件下,可以实现大约每小时1400个电池片的生产量.●在操作工角度,其工作方向是从左到右●各种介质供应和排气连接都位于顶部-------HF,HNO3,KOH,H2SO4:双管●以重力排水●所有管道都在基本主体中●与CE标准相符1基本主体●材料为白色PP●基本主体的长度大约为6720mm,总长度(包括输入和输出站) 大约为7968 mm,深度大约为2440 mm,高度大约为2150 mm,包括在机器顶部的排气管在内的总高度大约为3065 mm.●不锈钢断面加固●由两部分组成●设备底部为安全面板----倾斜至设备底部-----带泄露传感器●调节尺材料为不锈钢●前端可移动配电盘,材料为白色PP●后端可移动配电盘,材料为透明PVC●排气管,驱动和传动装置在加工区的后面●进气口在带预滤波器的设备上部●最终所需的HF传感器用于设备控制中的综合集成,按顾客需要确定规格和供应●阀门,和线路系统等都集中在设备的后端●透明窗位于前端---带安全连锁装置---在设备加工区域有两个DI水枪,维护区域也有两个DI水枪,(后方位置)---操作员配电器有彩色图表显示1.2 排气●所有连接都在设备顶部●排气:有6处与人工节流阀连接,一个排气检测器(可调节警报水平,无模拟显示)●从酸罐中排风:与设备有4个连接●从碱罐中排风: 与设备有1个连接●排气碱池:与人工节流阀有2个连接●排气HF池:与人工节流阀有6个连接●箱排气边缘绝缘区域3个连接,一个排气检测器, (可调节警报水平,无模拟显示)●箱排气刻蚀区域:2个连接●与电子间联系关于排气检测信号(1=好,0=不好)2传输系统●底面在传输带上传输----- 滚子材料部分为塑料,由一纤维碳芯加固-----水的传输是通过EPDM或滚子周围的氟橡胶圈●两卷之间的距离为48 mm●底部固定卷在刻蚀盘和干燥区域中阻止晶片的上浮和冲走●传动装置由标准的齿轮构成●3个驱动器----输入站----边缘绝缘池, 冲洗Ⅰ以及碱洗-----冲洗Ⅱ,HF池, 冲洗Ⅲ,干燥器和输出站●作用电动机驱动器,控制周转率的准确率●传输速率在0.5-1.5m/min,正常速度为1m/min●滚子在每个组件的后端都有推力轴承●滚子交换简便,快捷●不同传输装置的位置与设置螺丝是可以调节的●运输高度:1000+/-15mm3输入装置●输入装置●长度大约为624mm●构架材料:铝●盘由白色PP构成●传带由灰色PVC构成●用于人工或自动的晶片输入(无盖)●一排光传感器----用于晶片计数,以及二次补充控制4边缘绝缘池4.1 传输●运输传带材料为PVDF,O型圈材料为氟橡胶,无侧面托座●无下部托架卷带4.2 凹盆●焊盆材料:PVDF----内部池容量大约为220L----深度大约为80 mm●总的运输长度大约为2208 mm,溢堰之间的加工长度大约为1812 mm●泄露被收集并重新归入循环系统●带PT100成分的温度控制----其一在池,控制,视觉化,以及起警报作用----其一在溢出线,仅起警报作用(新的设备取消了该传感器)----其一在供应线,亦仅起警报作用●水平传感器----空气泡:满池----旁道电容性传感器:溢出●在池底,通过分配管道供应----分配管道的设计要确保液体表面的静态●有备用入口,用于带冲气阀循环罐的首次填充●2个可调节的溢出边缘●传带的设置仅可弄湿晶片的底部●对在进口边的硅裂片进行筛分,从罐的顶部可以移动●透明PVC盖,排气连接,和流动帘避免凝固●带人工阀的样品点4.3 循环罐●焊罐材料:PVDF●容量大约为400L●电容传感器在PFA旁道,空,半空,满,溢●带PT100成分的温度控制,仅用于警报4.4 管道●循环泵----型号:浸入泵,施密特T170----PVDF液体末端----最大流量:135L/min----驱动器带变频器●人工球阀在压力面●充气阀用于排水到排酸●闸板钢传感器用于循环流●在循环罐处DI水入口带充气阀和闸板钢流量表●热交换器材料:PVDF----加工制冷功率:2KW●从池后部到循环罐有2条溢出线●HF的供应----来源于中央供应系统----到达缓冲罐----带充气阀----焊罐材料:PVDF----罐容量:大约25L----杠杆传感器:空,满,溢----维护连接,用于漂洗----带充气阀的循环罐的配量----准确率2%HF的供应----来源于中央供液系统--- 在循环罐的进口--- 带气动阀和搅拌叶轮流量计--- 精确度5%●HNO3供应----来源于中央供应系统---到达缓冲罐----带充气阀----焊罐材料:PVDF----罐容量:大约25L----杠杆传感器:空,满,溢----维护连接,用于漂洗----带充气阀的循环罐的配量----准确率2%HNO3的供应----来源于中央供应系统----在循环罐的进口----带气动阀和闸板钢流量表----准确率5%H2SO2的供应----来源于中央供应系统----在循环罐的进口----带充气阀●从凹盆排水,带充气阀,到酸排●从循环罐排水,带两个充气球阀,到酸排4.5 第二制冷环路●制冷器,生产商Huber----型号:UC150Tw-4-H●足印×高度:900 mm×760 mm×1590 mm●传导测量●2个气动阀,用于排气到排漂洗水5水洗15.1 盆●焊盆材料:自然PP----容量大约为75L●运输长度大约为432 mm●对硅裂片进行筛分●电容性传感器在旁道●2个喷射管(上下各一个)用于循环水进口----首先上下(池入口)有额外功能可避免高介质被拖出去●一个空气管道(仅在晶片的上部)分别分布在进出口以避免高介质被拖出去●透明PVC盖5.2 管道●从喷射漂洗的串联DI进口●循环泵----离心泵,型号:施密特,MPN150----PP 液体末端----磁联接----最大流量:65L/min●过滤系统●浮子流量计,带“min”传感器●4个手动膜板阀,用于循环流程调节●溢出进入排漂洗水●一个气动阀排水进入排漂洗水●注意:在上升区域,一些水即使在排水系统后,依然存在与此系统中6碱洗6.1 盆●焊盆材料:天然PP----容量大约为64L●KOH的浓缩为20-40%●传输长度大约为528 mm●对硅裂片进行筛分●电容性传感器在旁道“泵护,满,溢”●2个喷射管(上下各一个),用于KOH循环流的进口----第一个在顶部(池入口)有额外功能可避免高介质被拖出去●一个空气管道(仅在晶片的上部)在池的出口以避免高介质被拖出去●透明PVC盖,连接排气系统●热交换器----制冷环路●PT100----用于温度指示(无控制系统)●样品点,带人工阀6.2管道●循环泵----离心泵,型号:施密特,MPN150----PP 液体末端----磁联接----最大流量:65L/min●过滤系统●浮动流量表,带“min”传感器●4个手动膜片阀,用于循环流程调节●DI入口位于带充气阀的加工灌●KOH供应----来源于中央供应系统----到达缓冲罐----带充气阀----焊罐材料为PP----罐容量大约为8L----杠杆传感器:空,满,溢----带气动阀循环罐的配量----准确率2%●制冷----充气阀用于流量设置----从现存制冷水线上供应,●溢出进入排漂碱水●带3个气动阀行的排水,进入排漂洗水7漂洗喷射Ⅱ7.1 盆●焊盆材料:天然PP----容量大约为95L●传输长度大约为624 mm●对硅裂片进行筛分●电容性传感器在旁道“池满”●2个喷射管(上下各一个),用于循环水流的进口----第一个在顶部(池入口)有额外功能可避免高介质被拖出去●一个空气管道(仅在晶片的上部)在池的出口以避免高介质被拖出去●透明PVC盖,7.2 管道●在池中从喷射漂洗Ⅲ的串联DI进口●循环泵----离心泵,型号:施密特,MPN150----PP 液体末端----磁联接----最大流量:65L/min●过滤系统●浮子流量计,带“min”传感器●4个手动膜板阀,用于循环流程调节●溢出进入排漂洗水●利用1个充气阀进行排水,进入排漂洗水●一些水即使在排水系统后,依然存在与此系统中8酸洗8.1 盆●焊盆材料:PP----容量大约为380L----深度大约为200 mm●HF 1-10%●一个刻蚀单位:即一分钟的正常速度为1m●总的运输长度大约为1680 mm,溢堰之间的加工长度大约为1194 mm●泄露流被收集并重新归入循环系统●液面传感器:----气泡:池满----电容性传感器在旁道:溢,低,满----电容性传感器在旁道:开始填充化学物●8个喷射管(上下各一个),用于循环水流的进口●备用进口用于首次填充●一个空气管道(仅在顶部)在池的出口以避免高介质被拖出去●两个可调节溢出边缘●卷的设置可以使大约6 mm深的基底浸入至盆●对在进口边的硅裂片进行筛分●收集在出口边上硅裂片的通道●透明PVC盖,连接排气系统,流量帘避免凝结●样品点,带人工阀8.2 管道●循环泵----离心泵,型号:施密特,MPN150----PVDF 液体末端----磁联接----最大流量:每分钟65L●过滤系统●浮动流量表,带“min”传感器●2个手动阀,用于循环流程控制●HF供应----来源于中央供应系统----到达缓冲罐----带充气阀----焊罐材料为PVDF----罐容量大约为25L----杠杆传感器:空,满,溢----维护连接用于漂洗----带充气阀的循环罐的配量----准确率2%●带1个充气阀溢流口,进入排漂洗水●带3个充气阀行的排水,进入排漂洗水9喷射漂洗Ⅲ9.1 盆●焊盆材料:天然PP----容量大约为60L●传输长度大约为624 mm●对硅裂片进行筛分●电容性传感器在旁道“池满”●2个喷射管(上下各一个),用于循环水流的进口----第一个在顶部(池入口)有额外功能可避免高介质被拖出去●新鲜DI水供应是通过晶片上下边的一排喷嘴●一个空气管道(仅在晶片的上部)在池的出口以避免高介质被拖出去●透明PVC盖,●无气管9.2 管道●DI水供应----充气阀----2个人工阀,用于流量调节----2个浮动流量表,带“min”传感器●循环泵----离心泵,型号:施密特,MPN150----PP 液体末端----磁联接----最大流量:65L/min●过滤系统●浮动流量表,带“min”传感器●4个手动阀,用于循环流程调节●溢出进入排漂洗水●一个充气阀排水进入排漂洗水●注意:在上升区域,一些水即使在排水系统后,依然存在与此系统中10空气干燥器10.1 盆●焊盆材料:天然PP●长度:624 mm●四把风刀分别迎面作用于片子的上下两面材料为:EP●四台鼓风机管子上有一个流量传感器一个温度传感器●排水到排漂洗水11输出单位●与输入单位一致12电力控制●电力间材料:钢●尺寸以毫米计算:约为1800×600×2200(足印×高度)●电力控制单位●PLC西门子SPS S7●FESTO充气阀单位,控制充气●PC放置在电控柜,操作系统Windows XP●平屏幕上视觉化●信号灯带听觉信号●设备设计,用于功率为380V/60HZ的供应●电缆槽在提供的设备和电控柜之间13软件●视觉化软件基础:WinCC●几个功能模式(自动,人工和服务模式)●几个进入级别(密码)●过程状态和测量价值的视觉化●测量价值的图解14技术资料●DI水消耗:大约每小时3000L,,最高为每小时3600L●干气消耗的清洗用于空气刀和空气管,平均120Nm3/h,最高为160Nm3/h,大约@6bar●空气消耗充气控制:大约1 Nm3/h, 大约@6bar●排气要求----边缘绝缘区域:总体大约为3000Nm3/h,超过1040 Nm3/h,@500Pa----氧化刻蚀区域:总体大约为3000 Nm3/h,超过600Nm3/h, @500Pa----综合:总体大约为6000 Nm3/h,超过1640 Nm3/h, @500Pa●机械领域----碎片率≤0.2%----检查有微裂缝的多晶片----厚度为180μm±20μm15文件●一个英文版的CD,RENA标准●文件包括操作说明书,介质流量图表,电力流程以及机械装配图表(纸张形式),零部件清单,等等。
