精馏实验装置说明书

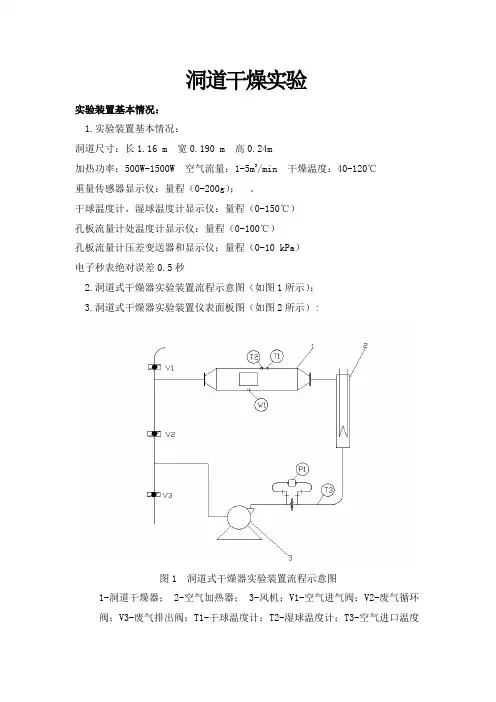

洞道干燥实验实验装置基本情况：1.实验装置基本情况：洞道尺寸：长1.16 m 宽0.190 m 高0.24m加热功率：500W-1500W 空气流量：1-5m3/min 干燥温度：40-120℃重量传感器显示仪：量程（0-200g）；。

干球温度计、湿球温度计显示仪：量程（0-150℃）孔板流量计处温度计显示仪：量程（0-100℃）孔板流量计压差变送器和显示仪：量程（0-10 kPa）电子秒表绝对误差0.5秒2.洞道式干燥器实验装置流程示意图（如图1所示）：3.洞道式干燥器实验装置仪表面板图（如图2所示）:图1 洞道式干燥器实验装置流程示意图1-洞道干燥器； 2-空气加热器； 3-风机；V1-空气进气阀；V2-废气循环阀；V3-废气排出阀；T1-干球温度计；T2-湿球温度计；T3-空气进口温度计；P1-孔板流量计；W1-重量传感器；图2 洞道式干燥器实验装置面板图实验操作方法:1.将干燥物料（帆布）放入水中浸湿，将放湿球温度计纱布的烧杯装满水。

2.打开总电源，开风机开关，加热开关。

（流量1，温度60℃已设定好）3.在空气温度、流量稳定条件下，读取重量传感器W1测定支架的重量并记录下来。

4.把充分浸湿的干燥物料（帆布）固定在重量传感器W1上并与气流平行放置。

5.在系统稳定状况下，记录干燥时间每隔3分钟时干燥物料的重量，直至干燥物料在相同的时间内减少0.1—0.2时为止。

6. 实验结束时，先关闭加热电源，待干球温度降至45℃后关闭风机电源和总电源。

一切复原。

注意事项:1.重量传感器的量程为0--200克，精度比较高，所以在放置干燥物料时务必轻拿轻放，以免损坏或降低重量传感器的灵敏度。

2.当干燥器内有空气流过时才能开启加热装置，以避免干烧损坏加热器。

3.干燥物料要保证充分浸湿但不能有水滴滴下，否则将影响实验数据的准确性。

4.实验进行中不要改变智能仪表的设置。

填料吸收塔实验实验装置：实验装置主要技术参数：填料塔：玻璃管内径 D＝0.05m 塔高1.20m 填料层高度Z＝0.94m 内装φ10×10mm瓷拉西环；风机型号：XGB-12 ；流量测量仪表：转子流量计型号LZB-6 流量范围0.06～0.60m3／h；空气转子流量计：型号LZB-10 流量范围0.25～2.5m3／h；水转子流量计：型号LZB-10 流量范围16～160 L／h；温度测量：Pt100铂电阻，用于测定测气相、液相温度。

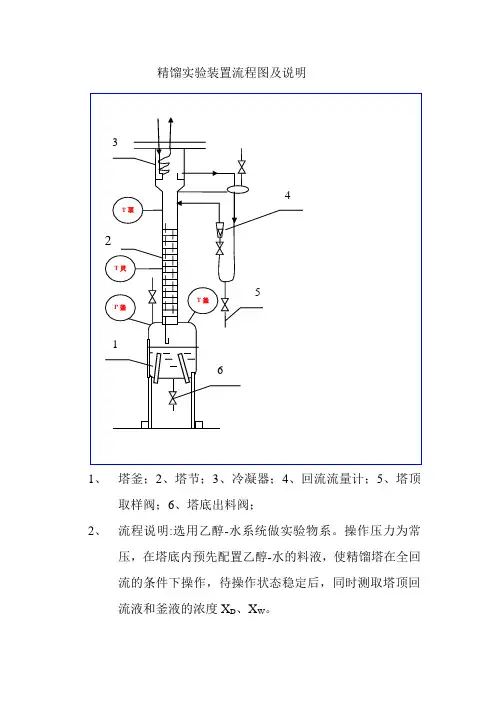

精馏实验装置流程图及说明
1、塔釜；
2、塔节；
3、冷凝器；
4、回流流量计；
5、塔顶
取样阀；6、塔底出料阀；
2、流程说明:选用乙醇-水系统做实验物系。

操作压力为常
压，在塔底内预先配置乙醇-水的料液，使精馏塔在全回流的条件下操作，待操作状态稳定后，同时测取塔顶回流液和釜液的浓度X D、X W。

3、实验操作要点
1. 在塔釜内预先配制乙醇浓度为7%~8%的水溶液，塔
釜液位以接近塔釜高度的2/3为宜。

在原料槽内配制乙
醇浓度为15%左右的水溶液作为原料液。

2. 开启加热电源预热釜液，及时开启塔顶冷凝器进水
阀门，当釜液沸腾后要注意控制加热量。

3. 由于开启前塔内存在空气，开启后要注意开启塔内
的排气装置，利用塔内上升的蒸汽将其排除塔外，以免
影响冷凝器的冷凝效果。

4. 进行全回流操作（不加料、不出产品），调节加热量，
使塔内各板上气液两相均处于稳定接触状态。

待稳定操
作10~15分钟后，同时取样分析XD、XW，通过数据处
理，求得精馏塔的全塔效率。

注意:以上操作步骤1、2、3由老师做，学生只作了解。

操作以第4部为主。

精馏实训装置实验指导书郑州树人科技发展有限公司目录一、产品概述 31.1产品名称及性质 3 1.2产品用途 31.3产品质量规格 3二、知识背景 42.1精馏基本原理（详见课件 52.2主要物料的平衡及流向 7三、装置与流程 73.1各项工艺操作指标 7 3.2物耗能耗指标 83.3精馏实训功能特点 8四、安全生产技术94.1可能发生的事故及处理预案 94.2工业卫生和劳动保护 10五、设备的正常运行 125.1精馏塔操作的一般步骤 12 5.2精馏塔系统常见故障 145.3本塔的操作 15六、友情提示 18七、特别注意 19八、设备一览表 19九、附录： 21 附1 乙醇~水溶液体系的平衡数据 21 附2不同温度乙醇~水溶液的组成 22附3：酒度浓温度折算表 23 附4：带有控制点的工艺流程图 26 附5：精馏实训操作界面 27 附6：精馏操作评分标准 28 附7、精馏操作记录表 32 附8、精馏操作数据分析表 33 附9：仪表面板各键功能及调节方法 34 附10：控制台面板图 35一、产品概述1.1产品名称及性质CH2OH，结构式如右图乙醇又称酒精，分子式为CH所示。

乙醇为无色透明液体，易挥发，具有特殊香味的液体，易挥发、易燃烧，熔点为-114.1℃，沸点为78.3℃，相对密度(水=1)为0.79，饱和蒸气压(19℃)为5.33kPa，燃烧热为1365.5kJ/mol，临界温度为243.1℃，临界压力为6.38MPa，闪点为11.7℃，引燃温度为363℃，爆炸上限(V/V)为19.0%，爆炸下限(V/V)为3.3%，能与水以任意比例混溶，可混溶于醚、氯仿、甘油等多数有机溶剂。

乙醇可以和活泼金属（钾、钙、钠、镁、铝）反应，可以燃烧发出淡蓝色火焰并放出大量的热，可以发生消去反应：发生分子内消去反应制乙烯，发生分子间消去反应制乙醚。

1.2产品用途乙醇属于中效消毒剂，其杀菌作用较快，消毒效果可靠，对人刺激性小，无毒，对物品无损害，多用于皮肤消毒以及临床医疗器械的消毒。

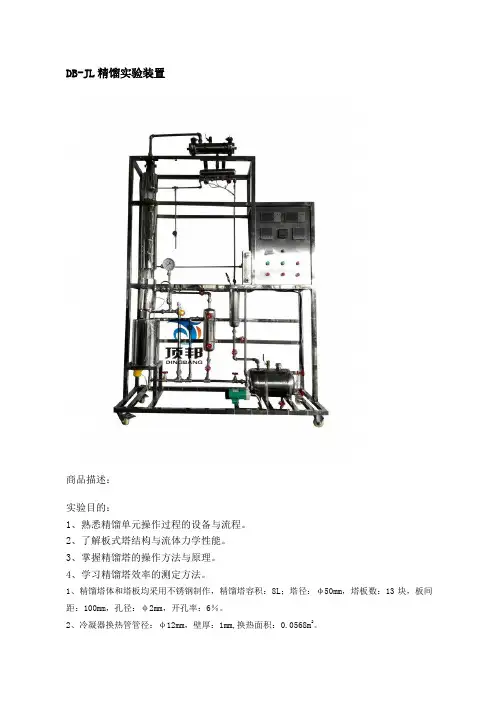

DB-JL精馏实验装置
商品描述：
实验目的：
1、熟悉精馏单元操作过程的设备与流程。

2、了解板式塔结构与流体力学性能。

3、掌握精馏塔的操作方法与原理。

4、学习精馏塔效率的测定方法。

1、精馏塔体和塔板均采用不锈钢制作，精馏塔容积：8L；塔径：φ50mm，塔板数：13块，板间距：100mm，孔径：φ2mm，开孔率：6％。

2、冷凝器换热管管径：φ12mm，壁厚：1mm,换热面积：0.0568m2。

3、再沸器采用不锈钢制作，内置电加热管加热，总加热功率为2000W，分两组，各1000W。

4、温控系统采用自动无级控温承担精馏塔的温度控制调节。

5、加料系统：料液泵流量：0.4m3/hr,扬程：8m，功率：90W。

6、塔顶馏出液的组成：90-95%，进料组成：15-35%。

7、装置产量：约2-4L/H。

8、回流系统:由两支LZB-6的液体流量计控制回流比。

9、各项操作及温度、压力、流量的显示、调节、控制全在控制屏板面进行。

10、框架为不锈钢，结构紧凑，外形美观，流程简单,操作方便操作方便,操作方便。

11、外形尺寸：1300×500×2300mm。

精馏实训装置说明书天津大学化工基础实验中心2011．11一、实训装置的基本功能和特点：1.本实训装置能够使学生掌握精馏分离过程的基本原理和流程，学会精馏塔的操作控制，了解操作参数对精馏过程的影响。

熟悉筛板塔的结构与塔盘的布置情况；学会处理筛板塔塔板压降、液泛、漏液、雾沫夹带等不正常情况。

2.实训装置能够承担化工类专业学生蒸馏工、无机反应工、有机合成工、化工总控工等多工种的技能培训工作。

完成相应工种从初级工、中级工、高级工、技师、到高级技师等各个层次的技能鉴定任务。

3.实训装置能够使学生熟练运用基本技能完成工业精馏过程的操作控制，独立处理精馏操作中出现的各种问题，解决精馏操作中的工艺难题，从而大大缩短学生与工作岗位之间的能力距离。

同时能够承担化工、医药等多家企业对一线操作工人的技术培训工作。

4.可练习正确使用液位计、流量计、压力表、温度计等测量控制仪表；加深了解化工仪表和自动化知识在精馏操作中的应用。

5.实训装置能够模拟实际生产过程经常出现故障的功能，从而为训练学生判断故障名称、分析故障原因以及确定排除故障方法，到最终动手排除故障，都提供了真实可信的平台。

6.实训装置能够完成部分混合液的分离和提纯操作，回流比采用强制回流调节，回流时流量波动小于0.5L/h。

二、实训装置的实训内容和操作规程：1.工艺文件准备：能识记精馏生产过程工艺文件，能识读精馏岗位的工艺流程图、实训设备示意图、实训设备的平面和立面布置图，能绘制工艺配管简图，能识读仪表联锁图。

了解精馏塔、塔釜再沸器、塔顶全凝器等主要设备的结构和布置。

2.开车前的动、静设备检查训练：检查原料预热器、塔顶冷凝器、塔釜再沸器、管件、仪表、精馏塔设备等是否完好，检查阀门、分析取样点是否灵活好用以及管路阀门是否有漏水现象。

◆注意：如果出现异常现象，必须及时通知指导教师。

切不可擅自开车。

3.检查原料液及冷却水、电气等公用工程的供应情况的训练：（1）检查原料罐内阀门是否处于正确的位置，原料加入口是否畅通，没有堵塞情况。

严格控制温度
避免温度过高或过低，影响实验结 果。
及时清洗
实验结束后，及时清洗装置，防止 残留物对设备造成腐蚀。
03
02
注意安全
在操作过程中，注意防止烫伤和化 学品的腐蚀。
遵守操作规程
严格按照操作规程进行实验，避免 发生意外事故。
04
03
精馏实训装置实验项目
精馏实验
01 02
精馏实验原理
精馏是利用混合物中各组分挥发度的不同，通过加热、冷凝和回流等操 作实现混合物的分离。通过精馏实训装置实验，学生可以深入理解精馏 的原理和操作过程。
环保要求
减少能耗和资源消耗
合理利用能源和资源，降低能耗和资 源消耗，减少对环境的负担。
废水和废气处理
对实训过程中产生的废水和废气进行 妥善处理，确保符合环保标准。
废弃物分类与回收
对实训装置产生的废弃物进行分类处 理，可回收部分进行回收利用。
绿色化学理念
在实训过程中贯彻绿色化学理念，采 用环保的实验方法和试剂。
检查设备密封件是否完好，如有问题及时更换。
3
检查电气部分
定期检查电气线路、元件是否正常，确保安全运 行。
常见故障排除
漏料
压力异常
检查密封件是否完好，如有问题及时 更换。
检查气动阀是否正常工作，如有问题 及时更换。
温度异常
检查加热元件是否正常工作，如有问 题及时更换。
05
精馏实训装置安全与环保
安全操作规程
数据处理
根据记录的数据，学生需进行计算和处理，如求 取组分的分离效率和回收率等。
结果分析
通过对实验数据的分析，学生可以评估实验的分 离效果，并找出可能存在的问题和改进方向。

对一般教学用的常减压精馏、反应精馏、共沸精馏、萃取精馏玻璃塔来说只有一节塔体，它们在塔壁不同位置开有侧口，可供改变加料位置或作取样口用。塔体全部由玻璃制成，塔外壁采用新保温技术制成透明导电膜，使用中通电加热保温以抵消热损失。在塔的外部还罩有玻璃套管，既能绝热又能观察到塔内气液流动情况。另外还配有玻璃塔釜、塔头及其温度控制、温度显示、回流控制部件构成整体装置。
环，以防暴沸。连续精馏初次操作还要在釜内加入一些被精馏的物质或
釜残液。
5、升温
(1) 合总Байду номын сангаас源开关，按钮有指示灯亮，分别按动测温电源开关，仪表
有显示，按动琴键转换开关按钮，观察各测温点指示正常否。(当
开关未按下时为开路，显示数据不正常，需按下键后才能观察出
结果)。本装置每个测温仪表有三个按键转换开关按钮，按键1为
工业调节器说明书)的温度给定参数设置方法。
当给定值和参数值都给定后控制效果不佳时，可将控温仪表
参数CTRL改为2再次进行自整定。自整定须要一定时间，温度
经过上升、下降、再上升、下降、类似位式调节,很快就达到稳定
值。
升温操作注意事项:
(1) 釜热控温仪表的给定温度要高于沸点温度50—80 ?，使加热有
本装置是根据用户提出的技术指标而制作的、采用了双塔连续操作的流程，萃取剂能连续回收使用，加料采用了蠕动泵和双缸柱塞泵，同时，对萃取剂分离采用真空操作，能够取得较好的放大数据，可供有机化工、石油化工、精细化工、生物制药化工等专业部门的科研、教学、产品开发方面使用。用于有机物质的精制分离时,具有操作稳定、塔效率高、数据重现性好等优点。此外，它还可装填不同规格、尺寸的填料测定塔效率，也能用于小批量生产或中间模拟试验。当填装小尺寸的三角型填料或θ网环填料时，可进行精密精馏。装置结构紧凑，外形美观，控制仪表采用先进的智能化形式。

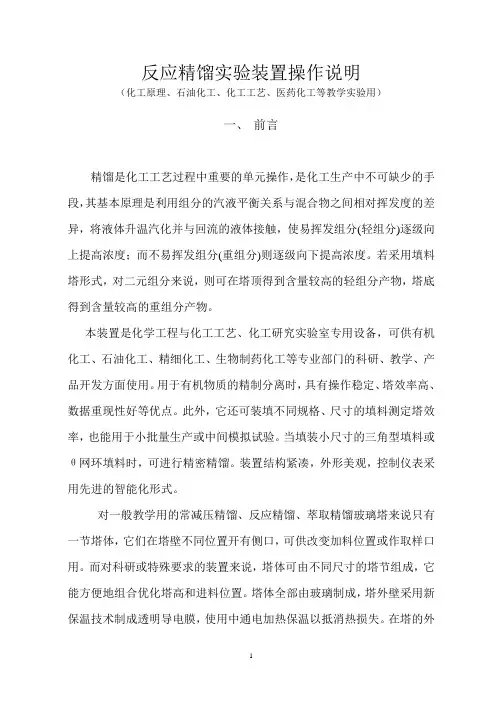

反应精馏实验装置操作说明（化工原理、石油化工、化工工艺、医药化工等教学实验用）一、前言精馏是化工工艺过程中重要的单元操作，是化工生产中不可缺少的手段，其基本原理是利用组分的汽液平衡关系与混合物之间相对挥发度的差异，将液体升温汽化并与回流的液体接触，使易挥发组分(轻组分)逐级向上提高浓度；而不易挥发组分(重组分)则逐级向下提高浓度。

若采用填料塔形式，对二元组分来说，则可在塔顶得到含量较高的轻组分产物，塔底得到含量较高的重组分产物。

本装置是化学工程与化工工艺、化工研究实验室专用设备，可供有机化工、石油化工、精细化工、生物制药化工等专业部门的科研、教学、产品开发方面使用。

用于有机物质的精制分离时，具有操作稳定、塔效率高、数据重现性好等优点。

此外，它还可装填不同规格、尺寸的填料测定塔效率，也能用于小批量生产或中间模拟试验。

当填装小尺寸的三角型填料或θ网环填料时，可进行精密精馏。

装置结构紧凑，外形美观，控制仪表采用先进的智能化形式。

对一般教学用的常减压精馏、反应精馏、萃取精馏玻璃塔来说只有一节塔体，它们在塔壁不同位置开有侧口，可供改变加料位置或作取样口用。

而对科研或特殊要求的装置来说，塔体可由不同尺寸的塔节组成，它能方便地组合优化塔高和进料位置。

塔体全部由玻璃制成，塔外壁采用新保温技术制成透明导电膜，使用中通电加热保温以抵消热损失。

在塔的外部还罩有玻璃套管，既能绝热又能观察到塔内气液流动情况。

装置配有玻璃塔釜、塔头及其温度控制、温度显示、回流控制部件构成整体设备。

反应精馏的塔体视反应物料的反应性能和催化剂情况而定，对催化剂可溶于原料的条件下，塔体填料只起到提供反应和分离的界面，反应和分离同时进行，两个反应物进料位置可距离远些，而催化剂为颗粒状时，进料位置应在催化剂上方和下方。

本实验如果将反应物在釜内进行，塔体就只提供分离的作用，此时也可称为间歇法。

对本实验不以颗粒状催化剂为反应条件，采用前者。

二、图片三、技术指标玻璃塔体内径: 20mm.; 填料高度: 1.4mm ;填料: φ2×2 mm不绣钢θ网环;保温套管直径: 60—80mm ;釜容积: 500ml, 加热功率: 300w ;保温段加热功率（上、下）:各300w ;塔的侧口位置：侧口: 五个; 每口间距: 250mm, 距塔底和塔顶各200mm。

精馏装置操作实训操作手册一、实训目的1．认识精馏设备结构2．认识精馏装置流程及仪表3．掌握精馏装置的运行操作技能4．学会常见异常现象的判别及处理方法二、实训原理在板式精馏塔中，由塔釜产生的蒸气沿塔逐板上升，与来自塔顶逐板下降的回流液在塔板上实现多次接触，进行传热与传质，使混合液达到一定程度的分离。

回流是精馏操作得以实现的基础，是精馏操作的重要参数之一，它的大小影响着精馏操作的分离效果和能耗。

此外，不同进料位置、不同进料浓度、不同进料量等同样影响着精馏操作的分离效果。

在塔设备的实际操作中，由于受到传质时间和传质面积的限制以及其它一些因素的影响，一般不可能达到汽液平衡状态，实际塔板的分离作用低于理论塔板，因此，我们可以用全塔效率和单板效率来表示塔的分离效果。

三、实训流程1．装置认识●认识目标熟悉装置流程、主体设备及其名称、各类测量仪表的作用及名称。

（1）装置流程精馏实训流程DCS图。

精馏实训流程现场图。

表1 精馏设备的结构认识（3）测量仪表表2 测量仪表认识2．开车前的准备工作（1）了解精馏基本原理；（2）熟悉精馏实训工艺流程, 实训装置及主要设备；四、实训步骤：（一）正常开车1．精馏塔进料（1)检查各管线阀门是否处于正常的开关状态。

（2)在“仪表面板二”中，打开仪表总电源开关。

（3)在“实训装置图”中，选择进料板位置，即打开V A110、V A107、V A109三个阀门中的一个，关闭其他两个阀门。

（正常为V A117）（4)在“实训装置图”中，打开柱塞泵P101A的前阀V A116。

（5)在“仪表面板二”中，打开P101A的电源开关，并且打开P101A的变频器开关，启动进料泵。

（6)在“DCS图”或者“仪表面板一”中，调节进料泵的流量FIC01，将FIC01的OP值设为40Hz。

（7) 在“DCS图”或者“仪表面板一”中，待流量稳定后，将进料流量控制FIC01投自动，并将FIC01的SP值设为8L/h。

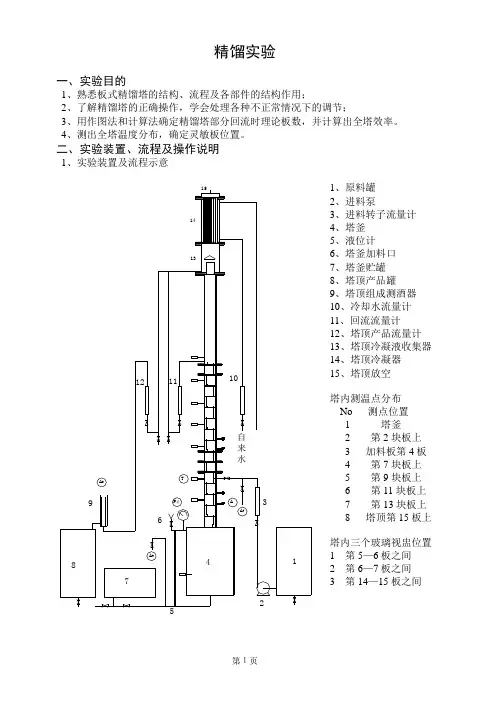

精馏实验一、实验目的1、熟悉板式精馏塔的结构、流程及各部件的结构作用；2、了解精馏塔的正确操作，学会处理各种不正常情况下的调节；3、用作图法和计算法确定精馏塔部分回流时理论板数，并计算出全塔效率。

4、测出全塔温度分布，确定灵敏板位置。

2、实验体系：酒精水溶液3、进料状态：常温4、结构参数：塔内径D=68mm，塔总高H=3000mm，塔内采用筛板及弓形降液管，共有15块板，一般用下进料管进料，提馏段为4块板，精馏段为11块板。

板间距H T=70mm，板上孔径d=3mm，筛孔数N=50个，开孔率9.73%。

塔顶为列管式冷凝器，冷却水走管外，蒸汽在管内冷凝。

回流比由回流转子流量计与产品转子流量计数值决定。

料液由泵从原料罐中经转子流量计计量后加入塔内。

5、仪表参数：回流流量计量程10～100 ml/min 产品流量计量程2.5～25 ml/min进料流量计量程16～160 ml/min 冷却水25～250 l/h总加热功率为3Kw（为可调）压力表2.5KPa6、操作参数：P釜=0.8～1.2KPa；T灵=77～83℃T顶=71～78℃T釜=97～99℃三、操作步骤：1、开车⑴、在塔釜先加入7～8v%(体积)的乙醇水溶液，釜位近液位计的4/5处；⑵、开启固定加热电源，使可调加热电压为200V；⑶、打开塔顶冷凝器进水阀不低于220 l/h；⑷、关闭出料控制阀，开足回流控制阀，使塔处于全回流状态操作；⑸、配好进料液约15～18v%(体积)的乙醇水溶液，分析出实际浓度，加入进料罐。

2、全回流阶段当塔顶有回流后，关小可调加热电压。

使可调电压到一定值，其具体电压是随室温散热、实际浓度、冷却水温度等条件影响。

但电压的调节必须满足维持塔釜压力在0.5～1 Kpa之间（此时加热电压约200V）。

等待灵敏板温度(第4或第5点)维持在76—82℃之间不变后全回流操作才算稳定。

全回流阶段只是为部分回流做准备，也是塔釜合适的加热电压的确定阶段。

4、将精馏物料投入四口烧瓶内，要求液位位于塔釜1/2-2/3处，打开真空，负压大于0.09Mpa，打开冷凝水，打开加热装置缓慢升温。
5、当塔顶有冷凝物料时回流0.5h后分段采出物料，详细记录各段采出的塔顶、塔釜温度点。
6、当塔釜物料剩余不多时或釜温快速升高，塔顶上升量明显下降时停止精馏，避免物料蒸干造成危险。
4、真空泵应置于通风橱内，保证气体能够顺畅排放至尾气系统，避免造成环境污染。
5、停止精馏应先关闭加热，让物料全回流，待釜温降至室温再断开真空及冷凝设备，防止精馏塔内汽化物料对环境及安全造成影响。
6、冷却水要下进上出，逆着气流的方向。
7、停止精馏应先关闭加热系统，待釜温降至80℃以下再切断真空系统，关闭冷凝水。
三、安全注意事项
1、精馏操作必须检查精馏装置的气密性，防止物料接触外环境，可能引起环境污染及危险事故。
2、升温过程必须缓慢，如油性物料中含较多水分，应添加搅拌装置防止物料爆沸。
3、减压精馏要时刻观察真空情况，防止物料堵塞真空系统造成系统压力急剧升高，造成爆炸。
二、试验操作过程
1、精馏装置搭建按照由下至上，由左至右进行，拆除过程则相反，安装时注意接口位置涂抹凡士林，增加密封性。
2、检查装置密封性。打开真空系统，观察真空泵指针，要求减压精馏负密，装置是否有损坏。
3、精馏装置清洗。清洗过程使用甲醇为清洗剂，常压全回流清洗精馏塔，要求清洗次数为2-3次，直至回流液干净透明为止。
一、精馏装置基本组成
1、加热装置：使用电加热套升温（500ml、1000ml、2000ml规格）。
2、精馏塔釜：使用四口玻璃反应釜装载精馏物料。
3、精馏塔：由精馏塔体加填料（金属丝环）构成。
4、冷凝装置：通冷却水冷凝物料，同时可接入真空进行减压精馏。

萃取精馏实验装置操作说明一、前言精馏是化工工艺过程中重要的单元操作，是化工生产中不可缺少的手段, 而萃取精馏是精馏操作的特殊形式，只有在普通精馏不能获得分离时才使用。

其基本原理与精馏相同，也是利用组分的汽液平衡关系与混合物之间相对挥发度的差异，只不过要加入第三组分形成难挥的混合物，将沸点相近或有共沸组成的物质在塔内上部接触，使易挥发组分（轻组分）逐级向上提高浓度；而不易挥发组分（萃取剂与重组分）则逐级向下从塔底流出。

若采用填料塔形式，对二元组分来说，则可在塔顶得到含量较高的轻组分产物，塔底得到萃取剂含量较高的重组分产物，当然，也与萃取剂的选择有关。

本装置是根据用户提出的技术指标而制作的、采用了双塔连续操作的流程，萃取剂能连续回收使用，加料采用了蠕动泵和双缸柱塞泵，同时，对萃取剂分离采用真空操作，能够取得较好的放大数据，可供有机化工、石油化工、精细化工、生物制药化工等专业部门的科研、教学、产品开发方面使用。

用于有机物质的精制分离时,具有操作稳定、塔效率高、数据重现性好等优点。

此外，它还可装填不同规格、尺寸的填料测定塔效率，也能用于小批量生产或中间模拟试验。

当填装小尺寸的三角型填料或θ网环填料时，可进行精密精馏。

装置结构紧凑，外形美观，控制仪表采用先进的智能化形式。

对一般教学用的常减压精馏、反应精馏、共沸精馏、萃取精馏玻璃塔来说只有一节塔体，它们在塔壁不同位置开有侧口，可供改变加料位置或作取样口用。

塔体全部由玻璃制成，塔外壁采用新保温技术制成透明导电膜，使用中通电加热保温以抵消热损失。

在塔的外部还罩有玻璃套管，既能绝热又能观察到塔内气液流动情况。

另外还配有玻璃塔釜、塔头及其温度控制、温度显示、回流控制部件构成整体装置。

二、技术指标二、技术指标玻璃塔体1內径: 20mm；填料高度: 1.4m ，1个；塔的侧口位置：五个侧口，每口侧口间距为250mm, 塔上下侧口距塔底和塔顶各200mm；填料: 2.0×2.0mm (316 L型不锈钢θ网环)；釜容积 : 500ml, 加热功率 : 300w ；保温套管直径 : 60～80mm；保温段加热功率（上下兩段）:各300w ;预热器直径: 30mm, 加热功率: 70w ；回流控制器：0～99秒可调。

自动控制精馏实验装置使用说明书一、装置与流程1、简介：本装置主要包括三个部分：精馏设备、控制柜、软件系统。

下面分别加以说明。

A、精馏设备主要由精馏塔体、精密精馏塔头、多组分接输器、电加热套、不锈钢框架组成。

塔体固定在不锈钢框架上，全部由玻璃制成，塔外壁采用新保温技术制成透明导电膜，精馏时通电加热保温以抵消热损失。

在塔的外部还罩有玻璃套管，既能绝热又能观察到塔内气液流动情况。

（1）Ф25×1000mm透明导电膜保温控温精馏柱，柱中间位置有测温铂电阻Pt100；（2）填料: Ф3 不锈钢填料；（3）保温套管直径 : 60～80mm；（4）保温加热功率:300w；套管上端有加热线、测温线接口；（5）釜容积：1000ml；（6）精密精馏头：为一蛇管式换热器，换热面积为0.06m2。

（7）回流分配装置由回流分配器与控制器(回流比表和电磁铁)组成。

回流分配器由玻璃制成，两个出口管分别用于回流和采出，引流棒为一根φ4mm的玻璃棒(或带磁铁三角漏斗)，内部装有铁芯，可在控制器的作用下实现引流。

此回流分配器既可通过控制器实现手动控制回流比（回流与采出的时间），也可通过计算机实现自动控制。

（8）多组分接输器。

在减压精馏过程中，使用多组分接输器，可以使整个体系真空稳定，特别是取瞬时样和更换馏分时。

其使用方法如下：（1）接收馏分时，三通和旋塞的状态如图3-1，精馏系统可以从b-a，b-c抽气；（2）取瞬时样和更换馏分时，三通阀在图3-1基础上逆时针旋转90度，精馏系统通过a-c 抽气，旋塞旋转180度，接受器可以从排空管泄气，使内外压力平衡以便更换接受器或者取样分析。

（3）更换新的接受器时，需在接受器磨口涂抹硅脂，连接上接输器后，旋转一圈使磨口接触紧密；旋塞旋转90度，关闭排空，三通再逆时针旋转90度，使精馏系统处于密闭状态，接受器通过c-b抽真空，压力稳定后，使三通和旋塞回复图3-1状态（注意旋塞旋转方向，勿使接受器排空），继续接收馏分。

实验二精馏过程DCS控制组态一、工艺流程说明1、工艺说明本流程是利用精馏方法，在脱丁烷塔中将丁烷从脱丙烷塔釜混合物中分离出来。

精馏是将液体混合物部分气化，利用其中各组分相对挥发度的不同，通过液相和气相间的质量传递来实现对混合物分离。

本装置中将脱丙烷塔釜混合物部分气化，由于丁烷的沸点较低，即其挥发度较高，故丁烷易于从液相中气化出来，再将气化的蒸汽冷凝，可得到丁烷组成高于原料的混合物，经过多次气化冷凝，即可达到分离混合物中丁烷的目的。

原料为67.8℃脱丙烷塔的釜液(主要有C4、C5、C6、C7等)，由脱丁烷塔(DA-405)的第16块板进料(全塔共32块板),进料量由流量控制器FIC101控制。

灵敏板温度由调节器TC101通过调节再沸器加热蒸汽的流量,来控制提馏段灵敏板温度，从而控制丁烷的分离质量。

脱丁烷塔塔釜液（主要为C5以上馏分）一部分作为产品采出，一部分经再沸器(EA-418A、B)部分汽化为蒸汽从塔底上升。

塔釜的液位和塔釜产品采出量由LC101和FC102组成的串级控制器控制。

再沸器采用低压蒸汽加热。

塔釜蒸汽缓冲罐（FA－414）液位由液位控制器LC102调节底部采出量控制。

塔顶的上升蒸汽（C4馏分和少量C5馏分）经塔顶冷凝器（EA-419）全部冷凝成液体，该冷凝液靠位差流入回流罐（FA-408）。

塔顶压力PC102采用分程控制：在正常的压力波动下，通过调节塔顶冷凝器的冷却水量来调节压力，当压力超高时，压力报警系统发出报警信号，PC102调节塔顶至回流罐的排气量来控制塔顶压力调节气相出料。

操作压力 4.25atm (表压)，高压控制器PC101将调节回流罐的气相排放量，来控制塔内压力稳定。

冷凝器以冷却水为载热体。

回流罐液位由液位控制器LC103调节塔顶产品采出量来维持恒定。

回流罐中的液体一部分作为塔顶产品送下一工序，另一部分液体由回流泵(GA-412A、B)送回塔顶做为回流，回流量由流量控制器FC104控制。

自动控制精馏说明书自动控制精馏实验装置使用说明书一、装置与流程1、简介：本装置主要包括三个部分：精馏设备、控制柜、软件系统。

下面分别加以说明。

A、精馏设备主要由精馏塔体、精密精馏塔头、多组分接输器、电加热套、不锈钢框架组成。

塔体固定在不锈钢框架上，全部由玻璃制成，塔外壁采用新保温技术制成透明导电膜，精馏时通电加热保温以抵消热损失。

在塔的外部还罩有玻璃套管，既能绝热又能观察到塔内气液流动情况。

（1）Ф25×1000mm透明导电膜保温控温精馏柱，柱中间位置有测温铂电阻Pt100；（2）填料: Ф3 不锈钢填料；（3）保温套管直径 : 60～80mm；（4）保温加热功率:300w；套管上端有加热线、测温线接口；（5）釜容积：1000ml；（6）精密精馏头：为一蛇管式换热器，换热面积为0.06m2。

（7）回流分配装置由回流分配器与控制器(回流比表和电磁铁)组成。

回流分配器由玻璃制成，两个出口管分别用于回流和采出，引流棒为一根φ4mm的玻璃棒(或带磁铁三角漏斗)，内部装有铁芯，可在控制器的作用下实现引流。

此回流分配器既可通过控制器实现手动控制回流比（回流与采出的时间），也可通过计算机实现自动控制。

（8）多组分接输器。

在减压精馏过程中，使用多组分接输器，可以使整个体系真空稳定，特别是取瞬时样和更换馏分时。

其使用方法如下：（1）接收馏分时，三通和旋塞的状态如图3-1，精馏系统可以从b-a，b-c抽气；（2）取瞬时样和更换馏分时，三通阀在图3-1基础上逆时针旋转90度，精馏系统通过a-c 抽气，旋塞旋转180度，接受器可以从排空管泄气，使内外压力平衡以便更换接受器或者取样分析。

（3）更换新的接受器时，需在接受器磨口涂抹硅脂，连接上接输器后，旋转一圈使磨口接触紧密；旋塞旋转90度，关闭排空，三通再逆时针旋转90度，使精馏系统处于密闭状态，接受器通过c-b抽真空，压力稳定后，使三通和旋塞回复图3-1状态（注意旋塞旋转方向，勿使接受器排空），继续接收馏分。

实验精馏装置操作规程实验精馏装置操作规程一、实验目的本实验旨在通过实践操作和观察，掌握精馏操作技术和装置的基本原理，熟悉精馏物质的分离和纯化过程。

二、实验器材与试剂1. 精馏设备：包括精馏瓶、冷凝管、接收瓶等。

2. 实验仪器：包括电磁加热器、温度计等。

3. 实验试剂：根据实验需求可自行选择。

三、实验步骤1. 实验前准备1.1 检查实验仪器和设备是否完好，确保安全。

1.2 根据实验要求准备好所需试剂。

1.3 检查精馏装置的完整性，确保连接紧密并无泄漏。

2. 装填原料2.1 将待精馏的原料溶液倒入精馏瓶中，注意不要超过瓶口。

2.2 将精馏装置与精馏瓶连接，确保装置密封。

3. 开始加热3.1 打开电磁加热器，将加热盘中的加热温度调节到适当温度。

3.2 开始加热，待溶液加热至沸腾后缓慢调节加热功率，使其保持在沸腾状态。

4. 收集馏出物4.1 将冷凝管与精馏瓶连接，确保冷凝管与精馏瓶之间无空气泄漏。

4.2 准备冷却水源，调节冷却水的流量和温度。

4.3 在冷凝器的接收瓶中准备好冷凝液，以便装载馏出物。

4.4 在馏出物开始冷凝时，利用收集瓶收集馏出物。

5. 提取分馏液5.1 当需要同时提取多个分馏液时，可调整加热功率和冷凝器温度，控制馏出物的收集。

5.2 当需要收集不同沸点范围的精馏液时，可以在不同温度下进行分馏。

5.3 根据实验要求，调整冷凝器的温度和冷却水的流量，以便提取所需的分馏液。

6. 实验结束6.1 在实验结束后，关闭电磁加热器和冷却水源。

6.2 断开精馏瓶和精馏装置的连接，清洗实验设备。

6.3 整理实验结果和记录实验数据。

四、实验安全注意事项1. 实验进行时应遵守实验室的安全规范，保持实验环境的整洁和安全。

2. 在加热过程中，要时刻观察温度变化和沸腾状态，避免溢出和烫伤。

3. 在连接装置时，要确保连接紧密，以防止气体或液体泄漏。

4. 注意控制加热功率和冷却器的温度，防止装置或试剂的过热和过冷。

5. 注意实验室通风，防止有毒气体的积聚。

化工单元实训装置系列之精馏单元操作实训装置实训操作指导书杭州言实科技有限公司2010.10目录一、前言 (3)二、理论核心知识点 (3)三、技能核心知识点 (4)四、主要训练项目 (4)五、考核标准（理论核心知识占30％；技能操作训练占70％） (6)1、理论知识由教师组织命题 (6)2、实训考核实施方案 (6)3、精馏装置技能考核评分表 (6)六、实训原理 (9)七、实训装置介绍 (11)1、精馏生产工艺过程及原理 (11)2、精馏分离具有如下特点： (12)3、精馏实训装置组成及工艺流程 (13)1) 系统的组成： (13)2) 工艺流程： (13)2. 筛板精馏实训设备配置 (15)3. 填料精馏实训设备配置 ................................................................. 错误!未定义书签。

八、操作步骤 (22)1、开车准备 ..................................................................................... 错误!未定义书签。

2、开车............................................................................................ 错误!未定义书签。

3、全回流 ........................................................................................ 错误!未定义书签。

4、部分回流 ..................................................................................... 错误!未定义书签。
