DLT5191-2004_风力发电场项目建设工程验收规范

风力发电场项目建设工程验收规程范围本标准规定了风力发电场项目建设工程中的单位工程完工、工程启动试运、工程移交生产及工程竣工四个阶段验收。

本标准适用于装机容量5MW及以上的风力发电场项目新（扩）建工程的验收，5MW以下的风力发电场项目建设工程的验收可参照执行。

规范性引用文件下列文件中的条款，通过本标准的引用而构成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

GB 50150电气设备交接试验标准GB 50168电气装置安装工程电缆线路施工及验收规范GB 50169 电气装置安装工程接地装置施工及验收规范GB 50171电气装置安装工程盘、柜及二次回路结线施工及验收规范GB 50173电气装置安装工程-"./ 及以下架空电力线路施工及验收规范GB 50204 混凝土结构工程施工质量验收规范GB 50254 电气装置安装工程低压电器施工及验收规范GB 50300 建筑工程施工质量验收统一标准GB 50303建筑电气工程施工质量验收规范GBJ 147电气装置安装工程高压电器施工与验收规范GBJ 148 电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范GBJ 149电气装置安装工程母线装置施工及验收规范GBJ 233 110~500kV架空电力线路施：工及验收规范DL/T666风力发电场运行规程DL/T5007电力建设施工及验收技术规范总则1.为指导和规范风力发电场项目建设工程的验收，确保质量和安全，促进技术进步，提高经济效益，应执行本标准。

2. 风力发电场项目建设工程应通过各单位工程完工、工程启动试运、工程移交生产、工程竣工四个阶段的全面检查验收。

3. 在风力发电场项目建设过程中，各施工阶段应进行自检、互检和专业检查，对关键工序及隐蔽工程的每道工序也应进行检验和记录。

风力发电场项目建设工程验收规程ICS27.180F22备案号:J356-2004中华人民共和国电力行业标准 P DL/T5191-2004风力发电场项目建设工程验收规程Code of construction acceptanceon wind power plant project2004-03-09发布 2004-06-01实施中华人民共和国国家发展和改革委员会发布1前言………………………………………………………….? 1范围…………………………………………………………l 2规范性引用文件……………………………………………2 3总则…………………………………………………………3 4工程验收依据………………………………………………5 5工程验收组织机构及职责…………………………………7 5,1单位工程完工验收领导小组组成及职责………………7 5,2工程整套启动验收委员会组成及职责………………7 5,3工程移交生产验收组组成及职责………………………9 5,4工程竣工验收委员会组成及职责………………………lO 5,5工程建设相关单位职责…………………………………10 6单位工程完工验收…………………………………………13 6,1一般规定.........................................................13 6,2风力发电机组安装工程验收.................................13 6,3升压站设备安装调试工程验收..............................16 6,4场内电力线路工程验收.......................................20 6,5中控楼和升压站建筑工程验收..............................2l 6,6交通工程验收................................................22 7工程启动试运验收................................................24 7,1一般规定.........................................................24 7,2单台机组启动调试试运验收.................................24 7.3工程整套启动试运验收.......................................25 8工程移交生产验收................................................29 9工程竣工验收 (31)2DL/T5191-2004资料性附录) 单位工程完工验收鉴定书附录A(内容与格式…………………………34 附录B(资料性附录) 工程整套启动试运验收鉴定书内容与格式…………………………36 附录c(资料性附录) 工程移交生产验收交接书内容与格式…………………………38 附录D(资料性附录) 工程竣工验收鉴定书内容与格式..............................40 条文说明 (43)3前言为加强风力发电场项目建设工程验收管理工怍，规范风力发电场项目建设工程验收程序，确保风力发电场项目建设工程质量，根据原国家经贸委电力司的电力[2000]22号文“关于确认1999年度电力行业标准制、修订计划项目的通知”要求特制定本规程。

河北大唐国际丰宁大滩风电场200MW工程设计采购施工一体化（EPC）项目施工质量验收项目划分表编制单位：中电环能电力建设有限公司编制人：审核人：批准人：批准日期：编制说明本工程质量验收划分表依据：《风力发电场项目建设工程验收规程》（DL/T5191-2004）的验收划分原则，分为五个部分，分别为风力发电机组工程、升压站建筑安装工程（含建筑工程、电气设备安装）、35KV场内集电线路、220KV送出线路、交通工程五大类，而每台风力发电机组的建筑安装工程又分为风力发电机组基础、风力发电机组安装、风力发电机监控系统、塔架、电缆、箱式变电站、防雷接地网七个分部。

本工程质量验收划分五个部分验评执行的依据分别为：1、《风力发电场项目建设工程验收规程》（DL/T5191—2004）2、《风力发电工程达标投产验收规范》（NB/T31022-2012）3、《110kV~1000kV变电站建筑工程建设标准强制性条文实施管理规程》（Q/SD01001—2007）4、风机基础、箱变基础执行《电力建设施工质量验收及评定规程第一部分：土建工程》（DL／T5210.1—2012）的有关规定5、升压站、防雷接地网、箱式变电站、电缆、风力发电机监控系统工程执行《电气装置安装工程质量检验及评定规程》（DL／T5161.1～17—2002）6、升压站土建工程执行执行《电力建设施工质量验收及评定规程第一部分：土建工程》（DL／T5210.1—2012）的有关规定7、《电气装置安装工程质量检验及评定规程》DL/T5161.1~5161.17—2002中的变电工程项目8、集电线路工程执行《110～500KV架空电力线路工程施工质量及评定规程》（DL/T5168-2016）9、交通工程执行《公路工程质量检验评定标准》 (JTGF80/1-2012)10、风力发电机组安装、塔架工程执行湘电风能风机厂家的有关技术执行标准。

本计划中所列项目控制点1、W——现场见证点2、H——停工待检点3、S——旁站点4、本计划中质量验收级别分为五级，其中：一级指施工班组（操作层）；二级指施工队（包工队或分承包施工处）；三级指公司（公司派出的项目部专职质量工程师）；四级指监理公司；五级指业主。

国电电力山西新能源开发有限公司风力发电机组验收规范为确保风力发电机组在现场安装调试完成后，综合检验风电机组的安全性、功率特性、电能质量、可利用率和噪声水平，并形成稳定生产能力，制定本验收标准。

一、编制依据：1、风力发电机组验收规范 GB/T20319-20062、建筑工程施工质量验收统一标准GB503003、风力发电场项目建设工程验收规程 DL/T5191-20044、电气设备交接试验标准GB501505、电气装置安装工程接地装置施工及验收规范GB501696、电气装置安装工程盘、柜及二次回路结线施工及验收规范GB501717、电气装置安装工程低压电器施工及验收规范GB502548、电器安装工程高压电器施工及验收规范GBJ1479、建筑电气工程施工质量验收规范GB5030310、风力发电厂运行规程DL/T66611、电力建设施工及验收技术规程DL/T500712、联合动力风电机组技术说明书、使用手册和安装手册13、风电机组订货合同中的有关技术性能指标要求14、风力发电机组塔架及其基础设计图纸与有关标准二、验收组织机构风电机组工程调试完成后，建设单位组建验收领导小组，设组长1名、副组长4名、组员若干名，由建设、设计、监理、施工、安装、调试、生产厂家等有关单位负责人及有关专业技术人员组成。

三、验收程序1 现场调试（1）风力发电机组安装工程完成后，设备通电前应符合下列要求：（a）现场清扫整理完毕；（b）机组安装检查结束并经确认（内容见附表1）；（c）机组电气系统的接地装置连接可靠，接地电阻经检测符合机组的设计要求（小于4欧姆）；(d) 测定发电机定子绕组、转子绕组的对地绝缘电阻，符合机组的设计要求；(e) 发电机引出线相序正确，固定牢固，连接紧密；(f) 照明、通讯、安全防护装置齐全。

(2) 机组启动前应进行控制功能和安全保护功能的检查和试验，确认各项控制功能好安全保护动作准确、可靠。

(3) 检查设定风力发电机组控制系统的参数，控制系统应能完成风力发电机组的正常运行控制。

风力发电场项目建设工程验收规程目录前言1 范围2 规范性引用文件3 总则4 工程验收依据5 工程验收组织机构及职责5.1 单位工程完工验收领导小组组成及职责5.2 工程整套启动验收委员会组成及职责5.3 工程移交生产验收组组成及职责5.4 工程竣工验收委员会组成及职责5.5 工程建设相关单位职责6 单位工程完工验收6.1 一般规定6.2 风力发电机组安装工程验收6.3 升压站设备安装调试工程验收6.4 场内电力线路工程验收6.5 中控楼和升压站建筑工程验收6.6 交通工程验收7 工程启动试运验收7.1一般规定7.2 单台机组启动调试试运验收7.3 工程整套启动试运验收8 工程移交生产验收9 工程竣工验收附录A (资料性附录) 单位工程完工验收鉴定书内容与格式附录B (资料性附录) 工程整套启动试运验收鉴定书内容与格式附录C (资料性附录) 工程移交生产验收交接书内容与格式附录 D (资料性附录) 工程竣工验收鉴定书内容与格式条文说明前言为加强风力发电场项目建设工程验收管理工作，规范风力发电场项目建设工程验收程序，确保风力发电场项目建设工程质量，根据原国家经贸委电力司的电力【20001 22号文“关于确认 1999年度电力行业标准制、修订计划项目的通知”要求特制定本规程。

本标准对风力发电场项目建设工程中的单位工程完工、工程启动试运、工程移交生产及工程竣工四个阶段验收作了较详细的规定。

本标准的编写参照了火电、水电的相关规程，并力求全面，便于操作。

本标准的附录 A.附录 B、附录C和附录 D为资料性附录。

本标准由中国电力企业联合会提出。

1范围本标准规定了风力发电场项目建设工程中的单位工程完工、工程启动试运、工程移交生产及工程竣工四个阶段验收。

本标准适用于装机容量5MW 及以上的风力发电场项目新(扩)建工程的验收，5MW 以下的风力发电场项目建设工程的验收可参照执行。

2 规范性引用文件下列文件中的条款，通过本标准的引用而构成为本标准的条款。

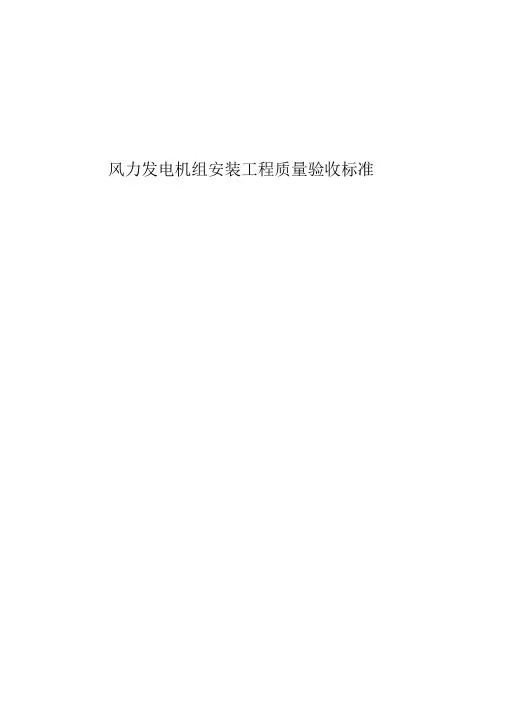

风力发电机组安装工程质量验收标准1、编制依据1.1 风力发电场项目工程验收规程 DL/T5191-2004 ；1.2 风力发电机组塔架 GB/T19072-2003；1.3 风力发电机组验收规范GB/T 20319 — 2006；1.4 风力发电场运行规程DL/T 666-1999 ；1.5 风力发电场安全规程DL 796-2001 ；1.6 风力发电场检修规程 DL/T 797-2001 ；1.7 风力发电机组安全要求 GB 18451.1-2001 ；1.8 风力发电机组装配和安装规范 GB/T 19568-2004 ；1.9 风力发电机组第 2部分：通用试验方法 GB/T 19960.2-2005 ；1.10 风力发电机组异步发电机第2部分：试验方法 GB/T 19071.2-2003 ；1.11 风力发电机组功率特性试验GB/T 18451.2-2003 ；1.12 风力发电机组控制器试验方法 GB/T 19070-2003 ；1.13 风力发电机组齿轮箱GB/T 19073-2003 ；1.14 风力发电机组风轮叶片 JB/T 10194-2000 ；1.15 风力发电机组偏航系统第2部分：试验方法 JB/T 10425.2-2004 ；1.16 风力发电机组制动系统第2部分：试验方法 JB/T 10426.2-2004 ；1.17 风力发电机组一般液压系统 JB/T 10427-2004 ；1.18 电气设备交接试验标准 GB 50150-2006 ；1.19 电气装置安装工程质量检验及评定规程 DL/T5161-2002；1.20 参照《风力发电工程施工与验收》中国水利水电出版社2009、华锐风电科技（集团）股份有限公司、广东明阳风电产业集团有限公司等风机生产厂家的风力发电机组安装手册。

2、总则2.1 本标准适用于 xxx 风力发电有限公司所属 1.5MW及以上风力发电机组安装工程的质量验收，其它型号的风电机组可参照执行。

国电科学技术研究院安全性评价中心二○一四年八月前言为适应集团公司风力发电健康发展需要，加强风力发电项目建设工程验收管理工作，规范风力发电项目建设工程移交生产验收程序，提高风力发电项目建设工程质量，确保风力发电项目建设工程移交生产后能安全、稳定、经济运行，依照《风力发电项目建设工程验收规程》（DL/T 5191-2004），结合近年来集团下属企业移交生产验收工作经验，对原来的《风力发电项目建设工程移交生产验收评价标准》（试运版）进行修订，开成本标准。

本标准的附录A、附录B、附录F为规范性附录、附录C和附录D、附录E为资料性附录。

本标准适用于国电集团所属风电企业的风力发电项目建设工程移交生产验收。

本标准由国电科学技术研究院安全性评价中心起草。

各单位在使用本标准过程中，发现不合适的地方，请与国电科学技术研究院安全性评价中心联系。

本标准从下发之日起执行。

目录一、范围1二、规范性引用文件1三、总则2四、职责2五、验收条件4六、验收检查内容4七、验收主要工作5八、验收程序5九、验收结论5附录A 工程项目建设基本情况查评内容7附录B 移交生产验收评价内容及评分标准9 附录C 发电企业规章制度清单33附录D 发电企业应急预案清单33附录E 工程移交生产验收交接书内容与格式35 附录F 存在问题及整改建议表37风力发电项目建设工程移交生产验收评价标准一、范围本标准规定了风力发电项目建设工程移交生产验收的范围，包括工程基本情况查评内容和移交生产验收查评内容，移交生产验收查评内容包括生产现场、生产准备、生产设备、文件资料四个方面。

本标准适用于中国国电集团公司所属企业新建、改建、扩建的风力发电建设工程移交生产验收。

二、规范性引用文件下列标准中的条款，通过本标准的引用而构成为本标准的条款。

使用本标准的各方应使用这些标准的最新版本。

DL/T5191 风力发电项目建设工程验收规程GB50150 电气设备交接试验标准GB50168电气装置安装工程电缆线路施工及验收规范GB50169电气装置安装工程接地装置施工及验收规范GB50171电气装置安装工程盘、柜及二次回路接线施工及验收规范GB50173电气装置安装工程35kV及以下架空电力线路施工及验收规范GB50204混凝土结构工程施工质量验收规范GB50254电气装置安装工程低压电器施工及验收规范GB50300建筑工程施工质量验收统一标准GB50303建筑电气工程施工质量验收规范GBJ147电气装置安装工程高压电器施工与验收规范GBJ148电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范GBJ 149 电气装置安装工程母线装置施工及验收规范GBJ 233 110~500kV架空电力线路施工及验收规范DL/T666 风力发电运行规程DL/T 797 风力发电检修规程DL/T 796 风力发电安全规程DL/T5007电力建设施工及验收技术规范中国国电集团公司工程建设管理规定三、总则1.为指导和规范风力发电项目建设工程移交生产验收工作，提高工程建设质量和移交水平，制定本标准。
