框架柱处理方案

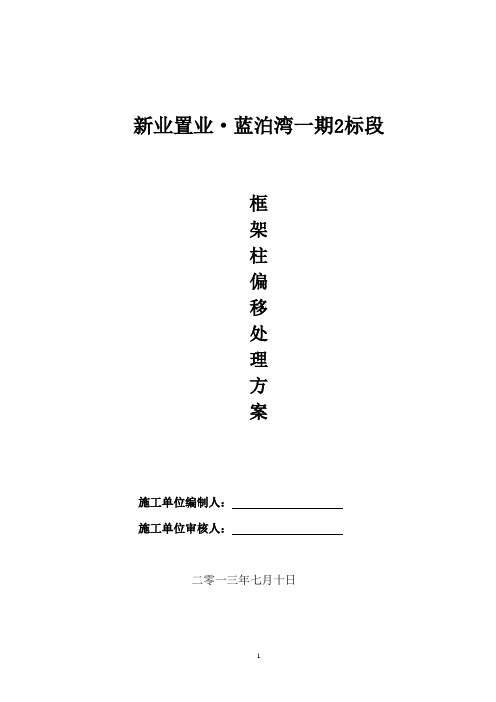

新业置业·蓝泊湾一期2标段框架柱偏移处理方案施工单位编制人：施工单位审核人：二零一三年七月十日一、情况说明：17#幢基顶～﹣0.05m墙、柱施工图中，19轴交F轴处FBZ2在模板安装施工过程中，由于复查不到位，造成该柱在基顶～地梁段偏离轴线60mm，超出了《混凝土结构工程质量验收规范》。

详附图一二、解决方案：1、剔打出该柱地梁～一层框架梁段靠20轴方向的纵筋，纵筋未断开，属贯通布置，照片附后。

2、经请示设计单位，将基顶～地梁段柱FBZ2截面增大，具体步骤如下：①、剔除该段偏移面混凝土60mm～80mm，在该部位按原设计图纸附加一排柱纵筋（6根HRB400 25mm）,纵筋跟承台间采用植筋连接，并采用焊接封闭箍（HRB400 10mm,间距100mm）与原柱子箍筋相连接。

详附图2②、安装模板，然后采用浇筑细石混凝土浇灌密实，其细石混凝土标号比原构件高一等级，保证该框架柱柱截面达到设计要求。

③、地梁～一层框架梁段清理干净碎石、浮灰等杂物，采用灌浆料浇灌密实。

④、混凝土养护混凝土养护：混凝土浇筑完成后，12小时内浇水并覆盖养护，保持混凝土湿润，养护时间不少于7d。

三、质量标准及安全措施1、植筋深度应满足要求，钢筋的品种、级别、规格等应符合要求。

2、混凝土接缝处应处理干净并在浇筑前刷一道水泥浆。

3、施工前，对作业人员进行质量技术、安全技术与文明施工交底，使其详细了解操作规程与施工工艺，保证施工质量安全。

4、作业人员操作时，必须戴好安全帽。

5、所有用电设备及线路一律由持证电工管理，严禁无证人员乱接和使用用电设备。

目录、问题： (2)..、解决方案： (3)..1 框架柱截面增大施工流程： (3)2 混凝土面凿毛 (3)3 植筋 (3)4 放置钢丝网 (6)5 模板安装 (6)6 混凝土浇筑 (6)7 砼养护 (8)、问题:7栋号（7轴交D［轴处KZ —14在-0.60 — 3.00米层处柱子，在模板安装施工过程中，由于施工掉线错误，造成该柱头偏离轴线3.5cm，超出了《混凝土结构工程质量验收规范》。

详见下图所示：3.00框架梁柱子偏移位置-0.60框架柱柱头偏移大样图二、解决方案：将该处 1.20米至3.00 米段偏移面的柱侧面进行凿毛，植筋，铺设钢板网，安装模板，然后浇筑细石混凝土，其细石混凝土标号比原构件高一等级，保证该框架柱柱截面达到设计要求。

1 框架柱截面增大施工流程：与KL18 了—©轴段连接侧框架柱面凿毛-植筋-放置钢丝网-安装模板-浇筑混凝土-混凝土养护2 混凝土面凿毛将要补浇砼的柱侧面砼面进行凿毛，凿毛应凿到看到粗骨料，把表面浮浆凿除，把松动的石子清理干净。

3 植筋采用①8mm的钢筋进行植筋，在框架柱偏移面进行布孔，从柱边200mm 开始布孔，孔径为10mm，其孔间距为200 x200mm，孔深不小于100mm ，其植筋部位详见下图：植筋孔fnM~(200X200cni)柱子偏移面框架柱” /-0.60 植筋孔布置大样图3.1植筋施工流程：放线T 钻孔T 清孔T 验孔T 注胶T 植筋T固化养护 3.1.1 放线：必须按照图纸要求的钢筋间距、位置放线，为了避开原钢筋砼结构层 内钢筋相碰，允许微量移位。

3.1.2 钻孔：由专业人员接通电源，检查、调试机具；选用与埋筋相匹配的钻头进 行框架梁 1.20 20C钻孔3.1.3 清孔：用毛刷和电吹风机配用塑料管吹净孔内粉尘（清孔是锚筋工程中的重要的一个环节，它直接影响锚固质量，必须清理干净）。

3.1.4 验孔：孔壁粉尘、干燥度经验收合格后方能下道工序施工；3.1.5 注胶：注胶前对孔洞再用吹风机清理一次，然后采用专用注射枪、混合延长管将植筋胶注入孔内（注胶量为孔深的 2/3 ）；3.1.6 植筋：将钢筋埋植部分用钢丝刷清除锈污，迅速植入孔内慢慢单向旋入（不可中途逆向反转）。

谈谈框架柱烂根现象的预防及处理方法缺点：棉毡容易吸水，可能导致混凝土质量下降，同时也无法完全解决烂根问题。

3.2方案二：采用砂浆封堵填充模板根部空隙施工方法：在模板底部开设孔洞，用砂浆填充模板根部空隙，以达到封堵空隙的效果。

优点：砂浆具有较好的密封性，可以有效防止混凝土漏浆和钢筋过密，同时可以提高混凝土的质量。

操作简单，材料易得且经济实用。

缺点：需要在模板底部开设孔洞，可能会影响模板的稳定性。

3.3方案三：柱子中部开设浇筑窗口施工方法：在柱子中部开设浇筑窗口，使混凝土能够顺利流动，避免漏浆和离析现象。

优点：可以有效避免混凝土漏浆和离析现象，同时也可以提高混凝土的质量。

操作简单，对模板的影响较小。

缺点：柱子中部开设浇筑窗口可能会影响柱子的强度和稳定性。

4实施效果及修补措施在青海盐湖甲醇装置土建施工中，我们采用了方案二，即采用砂浆封堵填充模板根部空隙的方法，成功地控制了框架柱烂根的发生率，达到了预期的效果。

同时，对于已经烂根的框架柱，我们采用了补强钢筋和砂浆修补的方法，取得了良好的修补效果。

5结论在化工建设及市政工程中，框架柱烂根现象是一个常见的质量通病，对工程造成了很大的影响。

我们在青海盐湖甲醇装置土建施工中采用了砂浆封堵填充模板根部空隙的方法，成功地控制了框架柱烂根的发生率，同时对于已经烂根的框架柱，采用了补强钢筋和砂浆修补的方法，取得了良好的修补效果。

这一经验可以为化工建设及市政工程中框架柱烂根问题的解决提供一定的参考。

删除该段落，因为没有明显的格式错误，但与主题无关。

方案二：使用水泥砂浆填充柱子模板根部空隙。

在施工之前，使用M7.5水泥砂浆填充柱子模板根部，使其与模板和楼面板形成直角三角形。

这个方案的优点是操作简单，易于实施，且经济实用。

此外，水泥砂浆在柱子成型后很容易敲掉，保证框架柱成型良好。

方案三：在柱子侧面开窗安装溜槽以防止混凝土离析。

对于柱高在3米之内的柱子，可以直接从柱顶浇筑混凝土。

框架柱偏移处理方案问题：±0.00处（C-A/C-5轴线）柱子由于在浇筑混凝土时出现跑模现象，造成该柱子偏离轴线约15cm，严重影响了工程质量。

解决方案：方案1：将该处基础顶板至±0.00段框架柱增大200mm，重新增加一排钢筋已保证该框架柱轴线位置的正确。

该框架柱截面增大，为便于混凝土的浇筑，在框架柱的内侧和楼板交接部位开设一200mm×300mmd的洞口，在浇筑框架柱混凝土前将该处增加的两根钢筋放置下去，其锚固长度要满足规范要求，其余两根钢筋要植在（B-KL24上部）。

具体见下图所示1：框架柱截面增大施工流程：与B-KL24连接侧框架柱面凿毛→模板安装加固→放置钢筋（22+18）→浇筑混凝土→混凝土养护2：植筋（22+18）2.1植筋施工流程：放线→钻孔→清孔→验孔→注胶→植筋→固化养护植筋示意图2.1.1放线：必须按照图纸要求的钢筋间距、位置放线，为了避开原钢筋砼结构层内钢筋相碰，允许微量移位。

2.1.2钻孔：由专业人员接通电源，检查、调试机具；选用与埋筋相匹配的钻头进行钻孔，其孔径应大于埋筋直径的4~6mm。

2.1.3清孔：用毛刷和电吹风机配用塑料管吹净孔内粉尘（清孔是锚筋工程中的重要的一个环节，它直接影响锚固质量，必须清理干净。

2.1.4验孔：孔壁粉尘、干燥度经验收合格后方能下道工序施工；2.1.5注胶：注胶前对孔洞再用吹风机清理一次，然后采用专用注射枪、混合延长管将植筋胶注入孔内（注胶量为孔深的2/3）；2.1.6植筋：将钢筋埋植部分用钢丝刷清除锈污，迅速植入孔内慢慢单向旋入（不可中途逆向反转）。

必须使孔内空气全部排除，洞口溢出部分胶液用抹子抹平；2.1.7固结养护：洞口与钢筋间隙嵌入钢楔固定，固结期间（1D）勿振动埋筋，待完全固结后方可进行下道工序施2.3植筋胶的选择：采用符合国家规定植筋胶，具有产品质量合格证及出厂进测报告。

2.4植筋技术要求：序号钢筋规格抗拔力(KN)孔深(mm)孔径(mm)3 10 ≥18.5 ≥120 ≥144 12 ≥37.9 ≥144 ≥165 14 ≥51.6 ≥168 ≥186 16 ≥67.4 ≥200 ≥207 18 ≥85.2 ≥220 ≥248 20 ≥105.2 ≥240 ≥269 22 ≥127.3 ≥270 ≥2810 25 ≥164.4 ≥300 ≥32 2.5植筋需要注意的问题：2.5.1植筋的位置要正确；2.5.2植筋的孔的深度和直径要有保证；2.5.3孔内的粉尘要清理干净；2.5.4孔内要干燥；2.5.5注胶时防止封入空气；注胶完毕后在胶的固化期内严禁扰动钢筋。

框架柱露筋处理方案
框架柱露筋的处理方案主要取决于露筋的具体情况和严重程度。

以下是几种可能的处理方案：
1.局部修补：对于小范围的露筋，可以使用高强度混凝土或者水泥砂浆进行修补。

先将露筋部分的混凝土表面清理干净，然后涂抹界面剂或者粘结剂，再涂抹修补材料。

修补完成后，需要进行养护，确保修补材料充分固化。

2.增加保护层：如果露筋是由于保护层过薄或者过少引起的，可以通过增加保护层来处理。

先将露筋部分的混凝土表面清理干净，然后涂抹一层厚度适中的水泥砂浆或者高强度混凝土，以增加保护层的厚度。

3.结构加固：如果露筋比较严重,可能影响到结构的安全性和稳定性,需要进行结构加固。

根据具体情况，可以选择采用碳纤维加固、钢板加固、增大截面加固等方法。

以上是框架柱露筋的一些处理方案，具体方案需要根据实际情况进行选择和确定。

在处理过程中，需要注意安全，避免对人员和设备造成伤害和损失。

框架柱错台设计处理方案一、错台情况分析。

咱先得搞清楚这个框架柱错台到底是个啥情况。

是施工的时候没弄好呢，还是设计本身有点小瑕疵导致的。

如果是施工问题，那得看看错台的高度差有多少，是几厘米还是比较严重的十几厘米甚至更多。

如果是设计上的，那就要研究一下是哪个环节的设计考虑不周了。

比如说，如果是柱顶的错台，是不是因为不同楼层结构的变化或者是荷载分布的特殊要求引起的。

要是柱身中间错台，那就更得好好琢磨一下，是不是有不同的功能分区或者结构体系在这里交汇。

二、处理原则。

1. 安全第一。

不管咋处理，这个框架柱可是支撑着整个建筑的重要结构部分。

就像人的脊梁骨一样，不能因为处理错台而让柱子变得不结实了。

得保证处理后的柱子能承受住它该承受的重量，在地震、风荷载这些外力作用下也稳稳当当的。

2. 美观兼顾。

虽然柱子在建筑里主要是起到结构支撑的作用，但要是错台处理得特别难看，那也不行啊。

就像一个人脸上有个大疤，多影响整体形象。

所以在保证安全的前提下，也要尽量让处理后的柱子看起来比较整齐、协调。

三、具体处理方案。

1. 较小错台（错台高度在3厘米以内）磨平处理。

如果错台不是很严重，就像脸上有个小痘痘一样，咱们可以采用磨平的方法。

用专业的打磨工具，把高出的部分慢慢磨掉，直到和低的部分平齐。

不过在磨的时候要小心，可不能把柱子的钢筋给磨到了，不然就像伤了骨头一样，会影响柱子的强度。

抹灰修补。

还可以采用抹灰的方式。

先把错台的地方清理干净，然后用和柱子同颜色或者相近颜色的水泥砂浆进行抹灰。

就像给柱子化个妆一样，让它看起来平整光滑。

抹灰的时候要注意厚度均匀，不然就会像涂了不均匀的粉底一样，更难看了。

2. 中等错台（错台高度在3 10厘米之间）增设错台过渡构件。

这时候就像柱子中间有个小台阶，我们可以设计一个过渡构件来连接错台的两部分。

这个构件可以是混凝土的，也可以是钢材的。

就像给柱子搭个小桥梁一样，让它从低的部分平滑地过渡到高的部分。

这个构件的形状和尺寸要根据错台的具体情况来设计，要保证它能很好地传递力，不会在这个地方形成薄弱环节。

框架柱垂直度偏移的处理方案1.框架柱设计：在框架结构的设计阶段，需要考虑柱子的尺寸和材料的选择。

合理选择柱子的尺寸，确保其能够承受结构的荷载，并采用高质量的材料来保证柱子的稳定性。

2.测量和检测：在施工过程中，对框架柱的垂直度偏移进行测量和检测是非常重要的。

可以使用激光测量仪或水平仪等专业工具来进行测量，确保柱子的安装垂直度达到设计要求。

3.加固和调整：如果在测量和检测过程中发现柱子的垂直度存在偏移，可以采取加固和调整的措施来修正。

加固可以通过在柱子的周围添加衬板或加固件来增加柱子的承载能力。

调整可以通过调整柱子底部的基础或使用液压顶杆等工具来使柱子重新恢复垂直度。

4.施工控制：在施工过程中，要加强对框架柱安装的控制。

严格按照设计要求和施工规范进行施工，确保柱子的安装位置准确、垂直度合理。

同时，要加强监督和管理，对施工人员进行培训，提高他们的施工技术水平。

5.定期检测：在建筑物的使用阶段，要定期进行框架柱的垂直度检测。

可采用无损检测技术进行检测，如超声波检测或光纤传感器等，及时发现并解决柱子垂直度偏移的问题，确保结构的稳定性。

6.维护管理：定期维护和管理框架结构是保证柱子垂直度的关键。

对于结构存在的小范围偏移，可以通过调整或加固等手段进行修复，确保其不会进一步发展。

同时，对于柱子周围的环境进行维护，避免地基松软或者有外力振动等因素对柱子的垂直度造成影响。

总而言之，要解决框架柱垂直度偏移的问题，需要从设计、施工、监测和维护等方面进行全面的处理。

通过合理的设计和施工控制，加强监测和维护管理，可以有效地控制柱子垂直度的偏移，确保结构的稳定性和安全性。

混凝土框架柱缺陷处理方案1、缺陷概况1.1 万邦四期牛羊肉冷库A座二层北部穿堂框架柱局部出现孔洞、蜂窝麻面情况。

2、缺陷部位2.1、19轴交T轴轴框架柱，框架柱根部烂根43公分；2.2、19轴交T轴轴框架柱，框架柱南侧面柱角跟漏振1.5米高；2.3、19轴交S轴轴框架柱，框架柱南侧面根部漏振90公分；2.4、20轴交T轴轴框架柱，框架柱柱角根部漏振75公分；2.5、22轴交S轴轴框架柱，框架柱柱角根部漏振40公分；3、产生原因分析3.1产生蜂窝麻面及空洞原因，而工人因操作过程失误，导致混凝土振捣不到位，造成了框架柱出现振捣不密实、孔洞现象。

4、处理方法对柱缺陷部位用灌浆料修复5、施工工艺5.1、缺陷部位灌浆料修复工艺（1）对缺陷部位进行检查，并用墨线标示需要处理区域，凿除缺陷不密实的砼，且宽度不得低于200mm，上口留成楔形，保证砼灌注。

（2）在凿除完毕，钢筋上渣滓清理干净后，会同建设单位、监理单位对该处进行检查。

（3）支设模板，浇筑口留置梭槽，梭槽入口高度应高于浇筑上口200mm，处理前先用清水洗干净，并充分湿润，采用高强灌浆料，灌浆料拌制和浇注按产品说明施工。

浇筑前应对混凝土基面充分洒水湿润。

拌制灌浆料时水的参入量按产品说明要求。

浇注过程中应保证气体能自由溢出，保证浇注密实。

浇筑完成后应采取适当的养护措施。

（4）按《混凝土结构工程施工质量验收规范》（GB50504-2015年版）的要求制作试块进行检验。

浇筑后的外观质量要符合《混凝土结构工程施工质量验收规范》（GB50504-2015年版）的要求。

浇筑完成28天后，进行强度检测。

5.2、缺陷部位梭槽留置示意图梭槽留置示意图6、T/16柱子，漏振较为严重，需整体破除。

首先把柱子周围支撑架架体支撑牢固，然后破除柱子混凝土至梁底部位，根部凿毛，冲洗干净，钢筋修复到位，经验收合格后，支撑校正，模板上部外侧留置楔形漏斗，高出模板30公分，漏斗宽度同柱宽。

框架柱垂直度偏移的处理方案1.检测和确定偏移情况：首先需要进行细致的测量和检测工作，以确定柱子的垂直度偏移情况。

可以使用激光测量仪或水平仪等精确测量设备进行测量，确保获得准确的偏移数值。

2.确定偏移原因：要解决垂直度偏移问题，需要了解其原因。

可能的原因包括基础问题、施工误差、柱子自身质量问题等。

只有确定了原因，才能制定出相应的处理方案。

3.调整基础：如果垂直度偏移的原因是由于基础问题造成的，比如地基不均匀、承重能力不足等，需要进行基础的调整工作。

可以采取注浆、灌浆等方法补充土壤或加固基础，使其能够承受框架结构的重量和力。

4.重新调整柱子位置：如果偏移是由于施工误差造成的，比如柱子安装位置不准确，可以重新调整柱子的位置。

这可能需要破坏部分原有结构，进行重新安装和调整，确保柱子垂直度偏移被纠正。

5.加固柱子：如果垂直度偏移是由于柱子自身质量问题造成的，比如柱子不平直或弯曲，可以考虑加固柱子的方法。

可以在柱子周围加固钢板、加固筋等材料，以增加柱子的刚度和承载力，从而减小垂直度偏移。

6.增加结构支撑：为了弥补垂直度偏移带来的结构不稳定性，可以增加结构支撑物。

比如在柱子之间增加支撑梁或加固墙体，以提高整个结构的稳定性和刚度。

这些支撑物可以通过计算和模拟来确定其尺寸和位置。

7.监测与维护：在处理垂直度偏移之后，需要进行持续监测和维护工作。

可以使用结构监测系统来监测柱子的变形和位移情况，及时发现并解决问题。

定期进行维护工作，检查柱子的稳定性和结构的安全性，确保框架结构的持续稳定和安全运行。

总之，处理框架柱垂直度偏移需要全面的认识和综合的解决方案。

通过精确测量和准确分析，确定偏移的原因，并针对性地选择合适的处理方法才能解决这一问题。

同时，持续的监测和维护工作也是确保框架结构长期稳定性和安全性的重要措施。
