单级立式离心泵汽蚀余量

泵的必需汽蚀余量一、简介泵在工作时液体在叶轮的进口处因一定真空压力下会产生汽体，汽化的气泡在液体质点的撞击运动下，对叶轮等金属表面产生剥蚀，从而破坏叶轮等金属，此时真空压力叫汽化压力，汽蚀余量是指液体从泵吸入口至压力最低K点的压力降。

单位用米标注，用（NPSH）r。

二、标准吸程=标准大气压（10.33米）-汽蚀余量-安全量（0.5米）标准大气压能压管路真空高度10.33米。

三、汽蚀现象1、汽蚀溃灭液体在一定温度下，降低压力至该温度下的汽化压力时，液体便产生汽泡。

把这种产生气泡的现象称为汽蚀。

汽蚀时产生的气泡，流动到高压处时，其体积减小以致破灭。

这种由于压力上升气泡消失在液体中的现象称为汽蚀溃灭。

泵在运转中，若其过流部分的局部区域（通常是叶轮叶片进口稍后的某处）因为某种原因，抽送液体的绝对压力降低到当时温度下的液体汽化压力时，液体便在该处开始汽化，产生大量蒸汽，形成气泡，当含有大量气泡的液体向前经叶轮内的高压区时，气泡周围的高压液体致使气泡急剧地缩小以至破裂。

在气泡凝结破裂的同时，液体质点以很高的速度填充空穴，在此瞬间产生很强烈的水击作用，并以很高的冲击频率打击金属表面，冲击应力可达几百至几千个大气压，冲击频率可达每秒几万次，严重时会将壁厚击穿。

在水泵中产生气泡和气泡破裂使过流部件遭受到破坏的过程就是水泵中的汽蚀过程。

水泵产生汽蚀后除了对过流部件会产生破坏作用以外，还会产生噪声和振动，并导致泵的性能下降，严重时会使泵中液体中断，不能正常工作。

2、汽蚀余量指泵入口处液体所具有的总水头与液体汽化时的压力头之差，单位用米（水柱）标注，用（NPSH）表示，具体分为如下几类：NPSHa——装置汽蚀余量又叫有效汽蚀余量，越大越不易汽蚀；NPSHr——泵汽蚀余量，又叫必需的汽蚀余量或泵进口动压降，越小抗汽蚀性能越好；NPSHc——临界汽蚀余量，是指对应泵性能下降一定值的汽蚀余量；[NPSH]——许用汽蚀余量，是确定泵使用条件用的汽蚀余量，通常取[NPSH]=（～）NPSHc。

泵的汽蚀余量和安装高度的计算一、气蚀的发生过程液体汽化时的压力称为汽化压力（饱和蒸汽压力），液体汽化压力的大小和温度有关，温度越高，由于分子运动更剧烈，其汽化压力越大。

20℃清水的汽化压力为233.8Pa,而100℃水的汽化压力为101296Pa(一个大气压)。

可见，一定温度下的压力是促成液体汽化的外界因素。

液体在一定温度下，降低压力至该温度下的汽化压力时，液体便产生气泡，把这种产生气泡的现象称为气蚀。

气蚀时产生的气泡，流动到高压处时，其体积减小以至破灭。

这种压力上升，气泡消失在液体中的现象称为气蚀的溃灭。

为保证泵不汽蚀，泵叶轮进口处单位重量的液体所必须具有的超过汽化压力的富余能量。

浅释如下：当离心泵的吸入高度过大和液体温度较高时，以致使吸入口压强小于或等于液体饱和蒸汽压，则液体会在泵进口处沸腾汽化，在泵壳形成一个充满蒸汽的空间，随着泵旋转，气泡进入高压区，由于压差的作用，气泡受压破裂而重新凝结，在凝结的一瞬间，质点互相撞击，产生了很高的局部压力，如果这些气泡在金属表面附近破裂而凝结，则液体质点就象无数小弹头一样，连续击打在金属表面，使金属表面产生裂纹，甚至局部产生剥落现象，使叶轮表面呈蜂窝状，同时气泡中的某些活泼气体如氧气等进入到金属表面的裂纹中，借助气泡凝结时放出的热量，使金属受到化学腐蚀作用，上述现象即为汽蚀。

汽蚀现象产生时，泵将产生噪音和振动，使泵的扬程、流量、效率的性能急剧下降，同时加速了材料的损坏，缩短了机件的使用寿命，因此，必须限制泵的吸入高度，防止液体大量汽化，以免发生汽蚀现象。

一台泵在运转中发生了气蚀，但在完全相同的条件下换上另一台泵可能就不会发生气蚀，这说明是否发生气蚀和泵本身的抗气蚀性能有关。

反之，同一台泵在某一条件下（如吸上高度7米）使用发生气蚀，改变使用条件（如吸上高度5米）则不会发生气蚀，这说明是否发生气蚀还与使用条件有关。

这就是泵汽蚀余量或必需气蚀余量NPSHr（又称必需的净正压头）和装置气蚀余量或有效气蚀余量NPSHa（又称有效的净正压头）.二、泵安装高度的计算：泵之所以吸上液体，是因为叶轮旋转在叶轮进口造成真空，吸入液面的压力P0把液体压入泵的结果。

泵的必需汽蚀余量一、简介泵在工作时液体在叶轮的进口处因一定真空压力下会产生汽体，汽化的气泡在液体质点的撞击运动下，对叶轮等金属表面产生剥蚀，从而破坏叶轮等金属，此时真空压力叫汽化压力，汽蚀余量是指液体从泵吸入口至压力最低K点的压力降。

单位用米标注，用（NPSH）r。

二、标准吸程=标准大气压（10.33米）-汽蚀余量-安全量（0.5米）标准大气压能压管路真空高度10.33米。

三、汽蚀现象1、汽蚀溃灭液体在一定温度下，降低压力至该温度下的汽化压力时，液体便产生汽泡。

把这种产生气泡的现象称为汽蚀。

汽蚀时产生的气泡，流动到高压处时，其体积减小以致破灭。

这种由于压力上升气泡消失在液体中的现象称为汽蚀溃灭。

泵在运转中，若其过流部分的局部区域（通常是叶轮叶片进口稍后的某处）因为某种原因，抽送液体的绝对压力降低到当时温度下的液体汽化压力时，液体便在该处开始汽化，产生大量蒸汽，形成气泡，当含有大量气泡的液体向前经叶轮内的高压区时，气泡周围的高压液体致使气泡急剧地缩小以至破裂。

在气泡凝结破裂的同时，液体质点以很高的速度填充空穴，在此瞬间产生很强烈的水击作用，并以很高的冲击频率打击金属表面，冲击应力可达几百至几千个大气压，冲击频率可达每秒几万次，严重时会将壁厚击穿。

在水泵中产生气泡和气泡破裂使过流部件遭受到破坏的过程就是水泵中的汽蚀过程。

水泵产生汽蚀后除了对过流部件会产生破坏作用以外，还会产生噪声和振动，并导致泵的性能下降，严重时会使泵中液体中断，不能正常工作。

2、汽蚀余量指泵入口处液体所具有的总水头与液体汽化时的压力头之差，单位用米（水柱）标注，用（NPSH）表示，具体分为如下几类：NPSHa——装置汽蚀余量又叫有效汽蚀余量，越大越不易汽蚀；NPSHr——泵汽蚀余量，又叫必需的汽蚀余量或泵进口动压降，越小抗汽蚀性能越好；NPSHc——临界汽蚀余量，是指对应泵性能下降一定值的汽蚀余量；[NPSH]——许用汽蚀余量，是确定泵使用条件用的汽蚀余量，通常取[NPSH]=（1.1～1.5）NPSHc。

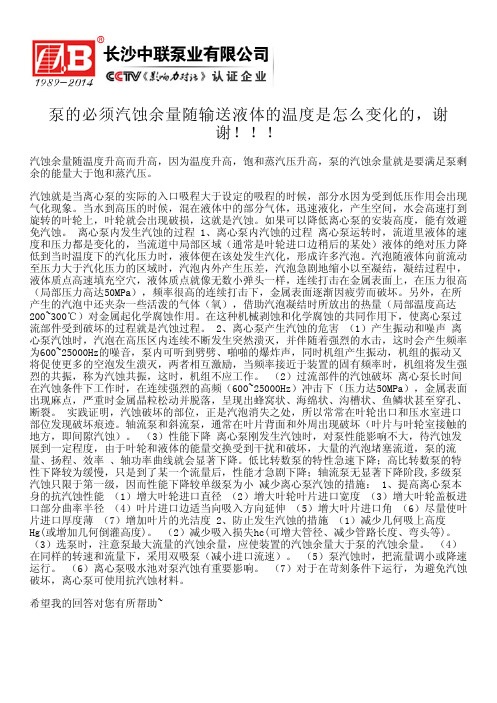

泵的必须汽蚀余量随输送液体的温度是怎么变化的，谢谢！！！汽蚀余量随温度升高而升高，因为温度升高，饱和蒸汽压升高，泵的汽蚀余量就是要满足泵剩余的能量大于饱和蒸汽压。

汽蚀就是当离心泵的实际的入口吸程大于设定的吸程的时候，部分水因为受到低压作用会出现气化现象。

当水到高压的时候，混在液体中的部分气体，迅速液化，产生空间，水会高速打到旋转的叶轮上，叶轮就会出现破损，这就是汽蚀。

如果可以降低离心泵的安装高度，能有效避免汽蚀。

离心泵内发生汽蚀的过程 1、离心泵内汽蚀的过程 离心泵运转时，流道里液体的速度和压力都是变化的，当流道中局部区域（通常是叶轮进口边稍后的某处）液体的绝对压力降低到当时温度下的汽化压力时，液体便在该处发生汽化，形成许多汽泡。

汽泡随液体向前流动至压力大于汽化压力的区域时，汽泡内外产生压差，汽泡急剧地缩小以至凝结，凝结过程中，液体质点高速填充空穴，液体质点就像无数小弹头一样，连续打击在金属表面上，在压力很高（局部压力高达50MPa），频率很高的连续打击下，金属表面逐渐因疲劳而破坏。

另外，在所产生的汽泡中还夹杂一些活泼的气体（氧），借助汽泡凝结时所放出的热量（局部温度高达200~300℃）对金属起化学腐蚀作用。

在这种机械剥蚀和化学腐蚀的共同作用下，使离心泵过流部件受到破坏的过程就是汽蚀过程。

2、离心泵产生汽蚀的危害 （1）产生振动和噪声 离心泵汽蚀时，汽泡在高压区内连续不断发生突然溃灭，并伴随着强烈的水击，这时会产生频率为600~25000Hz的噪音，泵内可听到劈劈、啪啪的爆炸声，同时机组产生振动，机组的振动又将促使更多的空泡发生溃灭，两者相互激励，当频率接近于装置的固有频率时，机组将发生强烈的共振，称为汽蚀共振，这时，机组不应工作。

（2）过流部件的汽蚀破坏 离心泵长时间在汽蚀条件下工作时，在连续强烈的高频（600~25000Hz）冲击下（压力达50MPa），金属表面出现麻点，严重时金属晶粒松动并脱落，呈现出蜂窝状、海绵状、沟槽状、鱼鳞状甚至穿孔、断裂。

离心泵汽蚀余量计算公式离心泵的汽蚀余量是指泵在使用过程中，能够防止汽蚀的能力。

汽蚀是指在泵的进口处由于压力降低而发生的蒸汽或气泡产生和坍塌的现象，这会导致泵的运行不稳定，降低流量和扬程的能力，甚至损坏泵的性能。

因此，计算离心泵的汽蚀余量非常重要，以确保泵始终处于正常运行状态。

计算离心泵的汽蚀余量需要考虑以下几个因素：1.汽蚀系数（NPSHr）：汽蚀系数是指离心泵在允许汽蚀的最小进口压力下，能提供的最大扬程。

它是水泵设计参数的一项重要指标，通过实验确定。

2.净正吸入头（NPSHa）：净正吸入头是指泵进口处的压力与液体饱和蒸汽压力之差。

它通常由进口液体的静态高度、进口管道的阻力损失、液体流速和进口速度头等因素综合决定。

基于以上两个参数，我们可以使用以下公式计算离心泵的汽蚀余量：汽蚀余量=NPSHa-NPSHr计算过程如下：1.确定进口液体的蒸汽压力。

这可以通过查表或使用蒸汽压力计来测量。

2.确定离心泵的汽蚀系数（NPSHr）。

这通常可以在泵的技术参数手册或供应商提供的资料中找到。

3.确定净正吸入头（NPSHa）。

这需要考虑进口管道的长度、直径、摩阻系数等因素。

4.使用上述公式计算汽蚀余量。

在真实的应用中，通常需要进行多次计算和实验，以确保离心泵的汽蚀余量达到要求。

此外，还需要注意以下事项：1.离心泵的设计和选择应根据具体的应用场景和工艺要求进行。

不同应用场景的液体特性、工艺压力和温度等因素都会对汽蚀余量产生影响。

2.离心泵的进口管道应合理设计，避免过长、过窄或过多弯曲，以减小摩阻损失，并确保充分的净正吸入头。

3.定期监测和维护离心泵的运行状态，包括进口压力、流量和扬程等参数，以及检查泵内是否存在异物或堵塞情况。

总之，离心泵的汽蚀余量计算是一个关键的设计步骤，通过合理计算和选择，可以确保离心泵在运行过程中不发生汽蚀现象，提高泵的性能和寿命。

离心泵的汽蚀余量？
答；为了保证泵在运行过程中不发生汽蚀现象，即要求叶轮入口处最小压强应该较液体在该操作温度下的饱和蒸汽压要大，以米液柱表示一般取0.3m。

但是要保证该压差。

泵入口处液体具有的能量必须足以克服叶轮内压强最低处的能量损失△h（一米柱表示），也就是说液柱高度表示泵入口处的压强与液体该温度下饱和蒸汽压之差。

就应比液体进入叶轮时的能量损失△h大0.3m，若能保持这个条件，旧不会发生汽蚀。

故离心泵允许的汽蚀余量△h允=△h+0.3m，即液体液体进入叶轮时的能量损失与0.3m之和。

他表示了泵入口处液体的液体压强比操作温度下液体的液体饱和蒸汽压必须高出的最小余量。

实验证明，允许汽蚀余量△h与液体流量的平方成正比。

应当指出泵的铭牌上的△h允是以20℃水为介质测定的。

高泵用作输送油品时，因性质变轻，操作温度高，饱和蒸汽压较大，△h允也随之减小。

汽蚀余量［编辑本段］基本概念泵在工作时液体在叶轮的进口处因一定真空压力下会产生汽体，汽化的气泡在液体质点的撞击运动下，对叶轮等金属表面产生剥蚀，从而破坏叶轮等金属，此时真空压力叫汽化压力，汽蚀余量是指在泵吸入口处单位重量液体所具有的超过汽化压力的富余能量。

单位用米标注，用（NPSH ）r。

吸程即为必需汽蚀余量Ah:即泵允许吸液体的真空度，亦即泵允许的安装高度，单位用米。

吸程=标准大气压（10.33米）-临界汽蚀余量-安全量（0.5米）标准大气压能压管路真空高度10.33米。

［编辑本段］汽蚀现象液体在一定温度下，降低压力至该温度下的汽化压力时，液体便产生汽泡。

把这种产生气泡的现象称为汽蚀。

汽蚀时产生的气泡，流动到高压处时，其体积减小以致破灭。

这种由于压力上升气泡消失在液体中的现象称为汽蚀溃灭。

泵在运转中，若其过流部分的局部区域（通常是叶轮叶片进口稍后的某处）因为某种原因，抽送液体的绝对压力降低到当时温度下的液体汽化压力时，液体便在该处开始汽化，产生大量蒸汽，形成气泡，当含有大量气泡的液体向前经叶轮内的高压区时，气泡周围的高压液体致使气泡急剧地缩小以至破裂。

在气泡凝结破裂的同时，液体质点以很高的速度填充空穴，在此瞬间产生很强烈的水击作用，并以很高的冲击频率打击金属表面，冲击应力可达几百至几千个大气压，冲击频率可达每秒几万次，严重时会将壁厚击穿。

在水泵中产生气泡和气泡破裂使过流部件遭受到破坏的过程就是水泵中的汽蚀过程。

水泵产生汽蚀后除了对过流部件会产生破坏作用以外，还会产生噪声和振动，并导致泵的性能下降，严重时会使泵中液体中断，不能正常工作。

［编辑本段］汽蚀余量指泵入口处液体所具有的总水头与液体汽化时的压力头之差，单位用米（水柱）标注，用（NPSH ）表示，具体分为如下几类：NPSHa 装置汽蚀余量又叫有效汽蚀余量，越大越不易汽蚀；NPSHr ------- 泵汽蚀余量，又叫必需的汽蚀余量或泵进口动压降，越小抗汽蚀性能越好；NPSHc ――临界汽蚀余量，是指对应泵性能下降一定值的汽蚀余量；[NPSH]――许用汽蚀余量，是确定泵使用条件用的汽蚀余量，通常取[NPSH]= (1.1 〜1.5 ) NPSHc。

离心泵汽蚀余量越小越好。

1、离心泵汽蚀余量越小抗汽蚀性能越好，泵汽蚀余量又叫必需的汽蚀余量或泵进口动压降，越小越好。

一般说泵的汽蚀余量是必须汽蚀余量，泵入口管路才说有效汽蚀余量，即装置汽蚀余量。

对于给定泵，在给定转速和流量下必需具有的汽蚀余量称为泵的必需汽蚀余量，又称为泵的汽蚀余量，是规定泵要达到的汽蚀性能参数，和离心泵的内部流动有关，是由泵本身头定的，其物理意义是表示液体在泵进口部分压力下降的程度，也就是为了保征泵不发生汽蚀，要求在泵进口处单位重量液体具有超过汽化压力水头的富余能量。

必须汽蚀余量与装置参数无关，只与泵进口部分的运动参数有关，这些运动参数在一定转速和流量下是由几何参数决定的。

2、装置汽蚀余量又叫有效汽蚀余量，越大越不易汽蚀。

3、泵在工作时液体在叶轮的进口处因一定真空压力下会产生汽体，汽化的气泡在液体质点的撞击运动下，对叶轮等金属表面产生剥蚀，从而破坏叶轮等金属，此时真空压力叫汽化压力，汽蚀余量是指在泵吸入口处单位重量液体所具有的超过汽化压力的富余能量。

单位用米标注，用（NPSH）r。

吸程即为必需汽蚀余量Δh：即泵允许吸液体的真空度，亦即泵允许的安装高度，单位用米。

4、液体在一定温度下，降低压力至该温度下的汽化压力时液体便产生汽泡。

把这种产生气泡的现象称为汽蚀。

汽蚀时产生的气泡流动到高压处时，其体积减小以致破灭。

这种由于压力上升气泡消失在液体中的现象称为汽蚀溃灭。

泵在运转中若其过流部分的局部区域（通常是叶轮叶片进口稍后的某处）因为某种原因，抽送液体的绝对压力降低到当时温度下的液体汽化压力时，液体便在该处开始汽化，产生大量蒸汽形成气泡，当含有大量气泡的液体向前经叶轮内的高压区时，气泡周围的高压液体致使气泡急剧地缩小以至破裂。

在气泡凝结破裂的同时液体质点以很高的速度填充空穴，在此瞬间产生很强烈的水击作用并以很高的冲击频率打击金属表面，冲击应力可达几百至几千个大气压，冲击频率可达每秒几万次，严重时会将壁厚击穿。

汽蚀余量之马矢奏春创作[编辑本段]基本概念泵在工作时液体在叶轮的进口处因一定真空压力下会发生汽体，汽化的气泡在液体质点的撞击运动下，对叶轮等金属概况发生剥蚀，从而破坏叶轮等金属，此时真空压力叫汽化压力，汽蚀余量是指在泵吸入口处单位重量液体所具有的超出汽化压力的富余能量。

单位用米标注，用（NPSH）r。

吸程即为必须汽蚀余量Δh：即泵允许吸液体的真空度，亦即泵允许的装置高度，单位用米。

吸程=尺度大气压（10.33米）-临界汽蚀余量-平安量（0.5米）尺度大气压能压管路真空高度10.33米。

[编辑本段]汽蚀现象液体在一定温度下，降低压力至该温度下的汽化压力时，液体便发生汽泡。

把这种发生气泡的现象称为汽蚀。

汽蚀时发生的气泡，流动到高压处时，其体积减小以致破灭。

这种由于压力上升气泡消失在液体中的现象称为汽蚀溃灭。

泵在运转中，若其过流部分的局部区域（通常是叶轮叶片进口稍后的某处）因为某种原因，抽送液体的绝对压力降低到当时温度下的液体汽化压力时，液体便在该处开始汽化，发生大量蒸汽，形成气泡，当含有大量气泡的液体向前经叶轮内的高压区时，气泡周围的高压液体致使气泡急剧地缩小以至破裂。

在气泡凝结破裂的同时，液体质点以很高的速度填充空穴，在此瞬间发生很强烈的水击作用，并以很高的冲击频率打击金属概况，冲击应力可达几百至几千个大气压，冲击频率可达每秒几万次，严重时会将壁厚击穿。

在水泵中发生气泡和气泡破裂使过流部件遭受到破坏的过程就是水泵中的汽蚀过程。

水泵发生汽蚀后除了对过流部件会发生破坏作用以外，还会发生噪声和振动，并导致泵的性能下降，严重时会使泵中液体中断，不克不及正常工作。

[编辑本段]汽蚀余量指泵入口处液体所具有的总水头与液体汽化时的压力头之差，单位用米（水柱）标注，用（NPSH）暗示，具体分为如下几类：NPSHa——装置汽蚀余量又叫有效汽蚀余量，越大越不容易汽蚀；NPSHr——泵汽蚀余量，又叫必须的汽蚀余量或泵进口动压降，越小抗汽蚀性能越好；NPSHc——临界汽蚀余量，是指对应泵性能下降一定值的汽蚀余量；离心泵运转时，液体压力沿着泵入口到叶轮入口而下降，在叶片入口附近的K点上，液体压力pK最低。
