现浇拱圈碗扣式满堂支撑架计算书

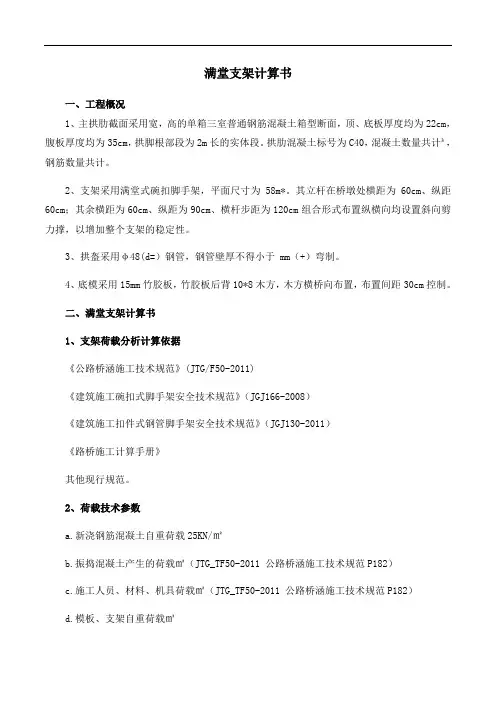

满堂支架计算书一、工程概况1、主拱肋截面采用宽，高的单箱三室普通钢筋混凝土箱型断面，顶、底板厚度均为22cm，腹板厚度均为35cm，拱脚根部段为2m长的实体段。

拱肋混凝土标号为C40，混凝土数量共计³，钢筋数量共计。

2、支架采用满堂式碗扣脚手架，平面尺寸为58m*。

其立杆在桥墩处横距为60cm、纵距60cm；其余横距为60cm、纵距为90cm、横杆步距为120cm组合形式布置纵横向均设置斜向剪力撑，以增加整个支架的稳定性。

3、拱盔采用φ48(d=）钢管，钢管壁厚不得小于 mm（+）弯制。

4、底模采用15mm竹胶板，竹胶板后背10*8木方，木方横桥向布置，布置间距30cm控制。

二、满堂支架计算书1、支架荷载分析计算依据《公路桥涵施工技术规范》(JTG/F50-2011)《建筑施工碗扣式脚手架安全技术规范》（JGJ166-2008）《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）《路桥施工计算手册》其他现行规范。

2、荷载技术参数a.新浇钢筋混凝土自重荷载25KN/㎡b.振捣混凝土产生的荷载㎡（JTG_TF50-2011 公路桥涵施工技术规范P182）c.施工人员、材料、机具荷载㎡（JTG_TF50-2011 公路桥涵施工技术规范P182）d.模板、支架自重荷载㎡e.风荷载标准值采用㎡f.验算倾覆稳定系数2（JTG_TF50-2011 公路桥涵施工技术规范P182）3、荷载值的确定进行支架设计时，所采用的荷载设计值，取荷载标准值分别乘以下述相应的荷载分项系数，然后组合而得；本工程满堂支架采用碗扣式脚手架搭设，其立杆在桥墩处横距为60cm、纵距60cm；其余横距为60cm、纵距为90cm、横杆步距为120cm组合形式布置，其上设可调顶托，上铺钢管和方木形成模板平台，支架承载最不利情况为拱板混凝土浇注完毕尚未初凝前底板范围内的杆件承载。

4、荷载组合以拱顶处支架和模板为验算对象，根据建筑施工碗扣脚手架安全技术规范，模板支架主要检算立杆稳定性。

附件碗扣式支架计算书1支架设计概况箱梁施工采用碗扣满堂支架浇筑施工，各跨梁段同时施工。

支架基底为砖渣换填，用 18T 振动压路机碾压 6～ 8 遍处理。

支架采用碗扣式钢管架。

支架下垫20cm厚 C25 混凝土垫层，立杆底设可调底托 15×15cm钢板 , 立杆顶端设可调顶托，顶托上方铺设 12×15 ㎝纵向方木（松木）。

横向铺设 10×10 ㎝方木，底模板采用 12 ㎜厚高强竹胶板做模板钉于方木上，侧模采用预制整体钢模，内模采用组合钢模，局部尺寸变化采用木模。

箱梁混凝土一次浇筑完成。

2计算依据2.1.1几何参数钢管外径Φ48mm,壁厚 3.5mm，截面积 A=4.89cm2 , 重量 G=37.6N/m。

2.1.2计算参数截面惯性拒 I 1=12.19cm413截面抵抗矩 W=5.08cm允许均布荷载 Q≤3KN/m允许集中荷载 P ≤2KN/m立杆设计最大荷载： ( 横杆步距指横杆竖向间距 )横杆步距 (mm)600120018002400最大荷载（KN）40302520横杆设计最大荷载：杆距 (mm)6001200150018002400最大集中荷载（ KN）65432最大均布荷载 (KN/m2)1210864横杆允许最大挠度： f ≤L/250可调底托、顶托、钢模板支撑托允许最大荷载：p≤50KN机具及冲击动力系数D=1.42.1.3计算桥型计算取 32m跨简支现浇箱梁，计算墩高取本标段最高墩28m。

32m简支现浇箱梁桥型布置图（尺寸单位： cm）本箱梁采用等宽度、等高度简支箱梁，截面形式为单箱单室斜腹板截面。

箱梁顶板宽为 12m，底板宽度为 5.5m，梁高 3.05m；中间段顶板厚度为 30cm，底板厚度为 28cm，腹板厚 45cm，梁端截面加强至顶板厚度为61cm，底板厚度为 70cm，腹板厚 105cm；计算取其最大截面。

箱梁采用3，箱梁设计混凝土方量约为：3C50，梁体自重γ=26.0KN/m335m。

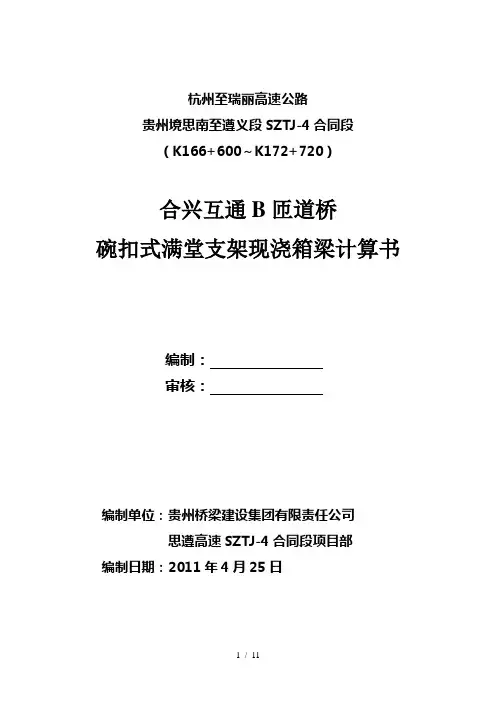

杭州至瑞丽高速公路贵州境思南至遵义段SZTJ-4合同段（K166+600～K172+720）合兴互通B匝道桥碗扣式满堂支架现浇箱梁计算书编制：审核：编制单位：贵州桥梁建设集团有限责任公司思遵高速SZTJ-4合同段项目部编制日期：2011年4月25日现浇箱梁碗扣式脚手架满堂支架计算一、工程概况：合兴互通B匝道桥跨径组合为5×20m+（22+2×35+22）m+3×25m+4×20m，共四联，全桥均采用预应力砼连续箱梁，桥梁宽度10.5m。

桥梁起点桩号为BK0+312.447,终点桩号均为BK0+687.447,桥梁全长为375.00m。

合兴互通B匝道桥墩柱平均高度在15m以下，本桥上部箱梁拟采用碗扣式脚手架满堂支架现浇施工。

第二联跨径最大，且墩柱平均较高，因此，全桥仅对第二联进行受力计算即可。

墩柱平均高度按20m计算。

二、支架方案初步设计1、立杆及横杆的初步设计经粗略计算，来选定立杆间距。

腹板重Q1=2.6*1.8=46.8kn/m2,空心段重Q2=2.6*0.87=22.62kn/m2,底板宽b=6.5m,箱梁长s=114m,单根立杆允许承载力保守取[N]=40kn。

腹板处每平方米需要立杆根数：1.2Q1/[N]=1.4;取安全系数 1.3,则为1.82;空心段每平方米需要立杆根数：1.2Q2/[N]=0.7;取安全系数 1.3,则为0.91;选定空心段底板立杆纵横向间距为：0.9×0.9=0.81m2<1/0.91=1.1 m2满足要求；墩顶、腹板及中、端横梁等实心处立杆间距为：0.6×0.6=0.36 m2<1/1.82=0.55 m2,满足要求。

2、底模、纵横梁的初步确定底模采用竹胶板，选用1.5cm厚的高强度竹胶板。

纵横梁均采用方木，宽度均为0.1m，纵梁高为h1,横梁高为h2。

横梁间距一般选择0.3m。

三、支架验算碗扣式脚下手架满堂支架竖向力传递过程：箱梁钢筋砼和内模系统的自重及施工临时荷载能过底模传递到横梁上，横梁以集中荷尔蒙载再传递给纵梁，纵梁以支座反力传递到每根立杆，立杆通过底托及方木传递至钢筋砼基础、地基。

拱桥现浇拱圈满堂脚手架计算书一、荷载分析本工程现浇拱圈满堂支架的设计与验算参考公路施工手册《桥涵》及《建筑施工碗扣式钢管脚手架安全技术规范(JGJ166-2016)》等规范选取以下参数：1.模板支架参数横向间距或排距(m):0.60；纵距(m):0.90；步距(m):1.20；立杆上端伸出至模板支撑点长度(m):0.65；模板支架搭设高度(m):8.50；采用的钢管(mm):Φ48×3.5 ；板底支撑连接方式:方木支撑；立杆承重连接方式:可调托座；2.荷载参数模板自重(kN/m2):0.5；混凝土与钢筋自重(kN/m3):26；施工人员和施工材料、机具走运或堆放等施工均布荷载标准值(kN/m2):4；武穴地区10年一遇最大风压0.25kN/m2，小于0.35kN/m2，可不予考虑。

3.材料参数面板采用胶合面板，厚度为12mm；板底支撑采用方木；面板弹性模量E(N/mm2):6500；面板抗弯强度设计值(N/mm2):13；木方抗剪强度设计值(N/mm2):1.400；木方的间隔距离(mm):300.000；木方弹性模量E(N/mm2):9000.000；木方抗弯强度设计值(N/mm2):13.000；木方的截面宽度(mm):50.00；木方的截面高度(mm):100.00；托梁材料为：钢管(单钢管) :Ф48×3.5；4.拱圈参数拱圈的计算厚度(mm):500.00；二、模板面板计算模板面板为受弯构件,按三跨连续梁对面板进行验算其抗弯强度和刚度模板面板的截面惯性矩I和截面抵抗矩W分别为：W = 90×1.22/6 = 21600 mm3；I = 90×1.23/12 = 129600mm4；模板面板的按照三跨连续梁计算。

面板计算简图1、荷载计算(1)静荷载为钢筋混凝土楼板和模板面板的自重(kN/m)：q1 = 26×0.5×0.9+0.5×0.9 = 12.15 kN/m；(2)活荷载为施工人员及设备荷载(kN/m)：q2 = 4×0.9= 3.6 kN/m；2、强度计算计算公式如下:M=0.1ql2其中：q1=1.2×12.15+1.4×3.6=19.62kN/m；q2=1.35×12.15+1.4×0.7×3.6=19.931kN/m按q2取值。

满堂式碗扣支架设计及计算书连马路跨线桥桥梁上部采用预应力砼连续箱梁，跨径组合为（4×25）+（25+35+25）+（5×25）m。

断面采用单箱三室斜腹板断面。

25 m基本跨连续箱梁梁高1.6 m，箱顶宽19.0 m，悬臂长2.5 m，悬臂根部高0.5 m,边腹板采用斜腹板，斜度为1/2.2,底板宽13 m。

（25+35+25）m连续箱梁采用变截面形式，跨中梁高1.6 m，高跨比1/21.88,支点梁高2.0 m，高跨比1/15.625，底板宽随箱梁高度变化，宽度12.636～13.0 m。

为此，依据设计图纸、公路桥涵施工技术规范、地质情况，并充分结合现场的实际施工状况，为便于该区段连续箱梁的施工，保证箱梁施工的质量、进度、安全，我部采用满堂式碗扣支架组织该桥第一、三联预应力混凝土连续箱梁现浇施工。

一、满堂式碗扣件支架方案介绍满堂式碗扣支架体系由支架基础（现有石大公路砼路面）、10cm×15cm木垫板(地基相对薄弱处)、Φ48×3.5mm碗扣立杆（材质为A3钢）、横杆、斜撑杆、可调节底座及顶托、15cm×15cm方木做纵向分配梁、10cm×10cm方木横向分配梁；模板系统由侧模、底模、芯模、端模等组成。

15cm×15cm木方分配梁沿纵桥向布置，直接铺设在支架顶部的可调节顶托上，其上为10cm×10cm木方横向分配梁，中横梁处间距按25cm布置，跨中处间距按30cm布置，箱梁底模板采用定型15mm 厚大块竹胶模板。

根据箱梁施工技术要求、荷载重量、荷载分布状况、地基承载力情况等技术指标，通过计算确定，每孔支架立杆布置:纵桥向为: 28*90cm共计28排。

横桥向立杆间距为：2*90cm+21*60cm+2*90cm，支架立杆步距为120cm，在横梁和腹板部位的支架立杆步距加密为60cm，支架在桥纵向每480cm间距设置剪刀撑；立杆顶部安装可调节顶托，立杆底部支立在底托上，底托安置在原有石大公路路面上，原有泥浆池或承台基坑回填部分支架底托安置在10cm×15cm木垫板上。

附件2：扣件式满堂支架计算书1.工程概况赣州市迎宾大道（含飞翔路段）及文明大道快速路工程二标段，起始桩号K15+403～K21+920,全长6.52公里，高架桥5640m。

除主线高架桥外，还包含Z7～Z8驿骅路定向匝道，Z9～Z10平行匝道和东江源大道立交。

主线高架桥共包含盖梁166个，其中A、B、Z型盖梁共24个(底宽＜24m)；C、D型盖梁共82个(底宽=24m)；门式墩盖梁60个(底宽＞24m)。

本计算书以A、B型盖梁为计算模型。

根据施工图，A、B型盖梁长17.7m，宽3.5m，高3.2m，占全部盖梁总数的12.0%。

2.计算依据《施工组织设计》《公路桥涵施工技术规范》（JTG/T F 50-2011）《城市桥梁工程施工与质量验收规范》（CJJ2-2008）《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130－2011）《建筑结构荷载规范》（GB50009-2012）《建筑地基基础设计规范》（GB50007-2011）《公路路面基层施工技术规范》《简明施工计算手册》（第四版）《路桥施工计算手册》《赣州中心城区快速路工程-迎宾大道施工图设计-桥梁工程》《赣州中心城区快速路工程-岩土工程勘察报告（详勘阶段）》《关于印发<危险性较大的分部分项工程安全管理办法>的通知》（建质[2009]87号）、《江西省危险性较大的分部分项工程安全管理实施细则》（赣建安[2010]16号）相关技术规范及国家颁发的现行规范、规程、验标等各项技术标准和有关的法律、法规。

3.支架施工方案3.1作业场地处理现场地面辅道既有沥青砼路面，基层为水泥稳定层，根据《公路路面基层施工技术规范》JTJ034-2000表3.3.1，取基抗压强度标准值为3MPa；立在承台基坑回填土上的部分杆件，必须对基础进行处理，采用C20混凝土硬化处理。

然后满堂支撑架立杆底脚位置进行定位放线，并做好四周排水设施。

基坑回填区域硬化完毕后，采用沙袋堆载方式消除地基不均匀沉降，之后再进行满堂支撑架搭设。

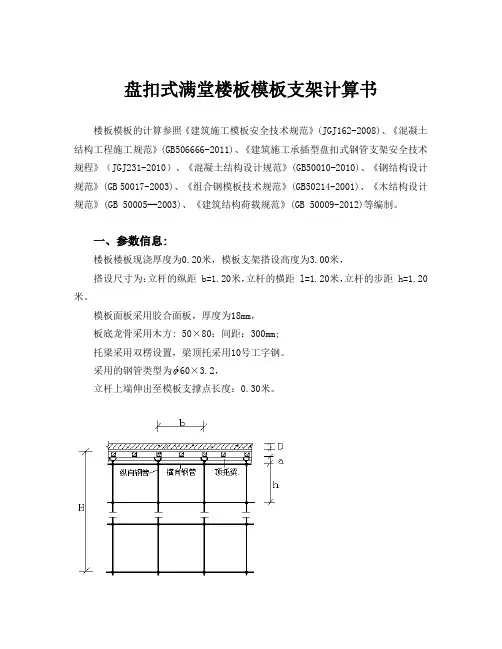

盘扣式满堂楼板模板支架计算书楼板模板的计算参照《建筑施工模板安全技术规范》(JGJ162-2008)、《混凝土结构工程施工规范》(GB506666-2011)、《建筑施工承插型盘扣式钢管支架安全技术规程》（JGJ231-2010）、《混凝土结构设计规范》(GB50010-2010)、《钢结构设计规范》(GB 50017-2003)、《组合钢模板技术规范》(GB50214-2001)、《木结构设计规范》(GB 50005━2003)、《建筑结构荷载规范》(GB 50009-2012)等编制。

一、参数信息:楼板楼板现浇厚度为0.20米，模板支架搭设高度为3.00米，搭设尺寸为：立杆的纵距 b=1.20米，立杆的横距 l=1.20米，立杆的步距 h=1.20米。

模板面板采用胶合面板，厚度为18mm，板底龙骨采用木方: 50×80；间距：300mm;托梁采用双楞设置，梁顶托采用10号工字钢。

采用的钢管类型为60×3.2，立杆上端伸出至模板支撑点长度：0.30米。

图1 楼板支撑架立面简图图2 楼板支撑架荷载计算单元二、模板面板计算依据《混凝土结构工程施工规范》GB50666-2011,4.3.5和4.3.6计算。

面板为受弯结构,需要验算其抗弯强度和刚度。

模板面板按照三跨连续梁计算。

使用模板类型为：胶合板。

(1)钢筋混凝土板自重(kN/m)：q11 = 25.100×0.200×1.200=6.024kN/m(2)模板的自重线荷载(kN/m)：q12 = 0.350×1.200=0.420kN/m(3)活荷载为施工荷载标准值(kN/m)：q13 = 2.500×1.200=3.000kN/m均布线荷载标准值为：q = 25.100×0.200×1.200+0.350×1.200=6.444kN/m均布线荷载设计值为：q1 = 0.90×[1.35×(6.024+0.420)+1.4×0.9×3.000]=11.231kN/m 面板的截面惯性矩I和截面抵抗矩W分别为:本算例中，截面抵抗矩W和截面惯性矩I分别为:W = 120.00×1.80×1.80/6 = 64.80cm3；I = 120.00×1.80×1.80×1.80/12 = 58.32cm4；(1)抗弯强度计算M = 0.1q1l2 = 0.1×11.231×0.3002=0.101kN.mσ = M / W < [f]其中σ——面板的抗弯强度计算值(N/mm2)；M ——面板的最大弯距(N.mm)；W ——面板的净截面抵抗矩；[f]——面板的抗弯强度设计值，取15.00N/mm2；经计算得到面板抗弯强度计算值σ = 0.101×1000×1000/64800=1.560N/mm2面板的抗弯强度验算σ < [f],满足要求!(2)挠度计算验算挠度时不考虑可变荷载值，仅考虑永久荷载标准值，故采用均布线荷载标准值为设计值。

筑龙网W WW .Z H U L O NG .C OM现浇预应力砼箱梁满堂碗扣式支架计算书 〈１〉采用满堂碗扣式支架，顺横桥向间距均为０．９ｍ，在墩台两侧３．６ｍ范围为０．６ｍ，门架处间距为０．３ｍ，支架搭设中间横杆层距为１．２ｍ，门架支点处为０．６ｍ，跨省道支架处架设４０ｂ工字钢纵梁，纵梁间距０．９ｍ，纵向工字钢上铺置５０×１００ｍｍ方木其上铺１２ｍｍ竹胶板，方木净间距２５０ｍｍ，支点处净间距为１００ｍｍ，支架搭设宽度较梁底宽２ｍ。

梁翼板采用竹胶板结合木支架搭设，其整体布置见附图。

ａ、按砼方量检算碗扣支架承载力是否满足要求：梁底宽１１．２ｍ，长９０米，箱梁底总面积为１００８ｍ２，箱梁砼方量９４５．１４ｍ３，加上施工荷载按１．２倍的系数考虑，则每平方米的重量为９４５．１４×２．４÷１００８×１．２＝２．７ｔ。

支架采用多功能碗扣式支架，沿桥纵向步距９０ｃｍ，横向步距９０ｃｍ，每根立杆受正向压力为：２．７×０．９×０．９＝２．１８７ｔ，安全系数按１．３考虑，则每根立杆受正向压力为：２．１８７×１．３＝２．８４ｔ，小于碗扣式支架立杆允许承载力３．５ｔ，符合要求。

ｂ、竹胶板采用江西产一等品，静曲强度５５Ｍｐａ〉２．７×９．８＝２６．４６　Ｍｐａ，强度符合。

ｃ、上、下撑托允许荷载５０ＫＮ，木材［σ］＝１１Ｍｐａ，Ｅ＝１．１×１０４５×１０ｃｍ横向方木　Ｉ＝ｂｈ３／１２＝５×１０３／１２＝４１６．７ｃｍ４　Ｗ＝ｂｈ２／６＝５×１０２／６＝８３．３ｃｍ３　Ｑ总＝２．７×９．８＝２６．４６ｋｎ／ｍ２Ｍ＝Ｑ总Ｌ２／８＝２６．４６×０．３×０．９２／８＝０．８０ｋｎ・ｍ　σ＝Ｍ／Ｗ＝０．８０／８３．３×１０－６＝９．６Ｍｐａ＜［σ］＝１１Ｍｐａ　筑龙网W WW .Z H U L O NG .C OM强度符合　δ＝５Ｑ总Ｌ４／３８４ＥＩ　＝５×２６．４６×０．３×０．９４／３８４×１．１×１０４×４１６．７×１０－８＝１．４８ｍｍ　δ／Ｌ＝１．４８／０．９×１０３＝１／６０８＜［１／４００］＝［δ／Ｌ］　刚度符合　３．２．３　１５×１５ｃｍ纵向方木计算　Ｉ＝ｂｈ３／１２＝１５×１５３／１２＝４２１９ｃｍ４　Ｗ＝ｂｈ２／６＝１５×１５２／６＝５６２．５ｃｍ３　Ｑ总＝２．７×９．８＝２６．４６ｋｎ／ｍ２Ｍ＝Ｑ总Ｌ２／８＝２６．４６×０．９×０．９２／８＝２．４１ＫＮ・ｍ　σ＝Ｍ／Ｗ＝２．４１／５．６２５×１０－６＝４．２８Ｍｐａ＜［σ］＝１１Ｍｐａ　强度符合　δ＝５Ｑ总Ｌ４／３８４ＥＩ　＝５×２６．４６×０．９×０．９４／３８４×１．１×１０４×４２１９×１０－８＝０．４ｍｍ　δ／Ｌ＝０．４／０．９×１０３＝１／２２５０＜［１／４００］＝［δ／Ｌ］　刚度符合　ｄ、４０ｂ工字钢门架　ＩＸ－Ｘ＝２６０３２ｃｍ４ＷＸ－Ｘ＝９６２．３ｃｍ３ （建材实用手册查）　Ｑ总＝２．７×９．８＝２６．４６　ｋｎ／ｍ２　Ｍ＝Ｑ总Ｌ２／８＝２６．４６×０．９×７．２２／８＝１５４．３ＫＮ・ｍ　σ＝Ｍ／Ｗ＝１５４．３／９６２．３×１０－６＝１６０．３Ｍｐａ＜［σ］＝２１０Ｍｐａ　筑龙网W WW .Z H U L O NG .C OM４０ｂ工字钢材质（Ｑ２３５）检验通过　δ＝５Ｑ总Ｌ４／３８４ＥＩ　＝５×２６．４６×０．９×７．２４／３８４×２．１×１０５×２６０３２×１０－８＝１５．２ｍｍ　δ／Ｌ＝１５．２／７．４×１０３＝１／４８７＜［１／４００］＝［δ／Ｌ］　钢度符合　３．３碗扣支架 ３．３．１对于门架处单杆立杆承受竖向力　Ｇ＝ｑ总×Ｓ＝２６．４６×０．９×８／８ ＝２３．８ＫＮ＜３５ＫＮ＝［Ｇ］　符合要求 对于碗扣支架钢管（Φ４８ｍｍ，壁厚３．２５ｍｍ），中间立杆间距１．２ｍ，则　Ｉ＝π（Ｄ４－ｄ４）／６４　　＝π（４．８４－４．１５４）／６４　　＝１１．５ｃｍ４根据欧拉公式　［Ｐｃｒ］＝π２ＥＩ／（μＨ）２＝π２×２．１×１０５×１１．５／（１×１．２）２＝５２．６ＫＮ　［Ｐｃｒ］＞Ｇ　满足强度要求　为考虑６座现浇箱梁（分离立交桥３座、天桥３座）张拉设备的通用性（每束５～９根Φｊ１５．２０钢绞线），拟以每束９根钢绞线选用张拉设备，计算如下。

满堂支架计算书、工程概况1、主拱肋截面采用宽9.6m，高 1.3m 的单箱三室普通钢筋混凝土箱型断面，顶、底板厚度均为22cm，腹板厚度均为35cm，拱脚根部段为2m 长的实体段。

拱肋混凝土标号为C40，混凝土数量共计426.7m3，钢筋数量共计182994.5kg。

2、支架采用满堂式碗扣脚手架，平面尺寸为58m*9.6m。

其立杆在桥墩处横距为60cm、纵距60cm；其余横距为60cm、纵距为90cm、横杆步距为120cm 组合形式布置纵横向均设置斜向剪力撑，以增加整个支架的稳定性。

3、拱盔采用φ48(d=3.5mm)钢管，钢管壁厚不得小于 3.5 mm( +0.025mm)弯制。

4、底模采用15mm 竹胶板，竹胶板后背10*8 木方，木方横桥向布置，布置间距30cm 控制。

二、满堂支架计算书1、支架荷载分析计算依据《公路桥涵施工技术规范》(JTG/F50-2011)《建筑施工碗扣式脚手架安全技术规范》 (JGJ166-2008)《建筑施工扣件式钢管脚手架安全技术规范》 (JGJ130-2011) 《路桥施工计算手册》其他现行规范。

2、荷载技术参数a. 新浇钢筋混凝土自重荷载25KN/ ㎡b. 振捣混凝土产生的荷载 2.0KN/ ㎡( JTG_TF50-2011 公路桥涵施工技术规范P182)c. 施工人员、材料、机具荷载 2.5KN/ ㎡(JTG_TF50-2011 公路桥涵施工技术规范P182)d. 模板、支架自重荷载2.5KN/ ㎡e. 风荷载标准值采用0.6KN/ ㎡f. 验算倾覆稳定系数2( JTG_TF50-2011 公路桥涵施工技术规范P182)3、荷载值的确定进行支架设计时，所采用的荷载设计值，取荷载标准值分别乘以下述相应的荷载分项系数，然后组合而得；本工程满堂支架采用碗扣式脚手架搭设，其立杆在桥墩处横距为60cm、纵距60cm；其余横距为60cm、纵距为90cm、横杆步距为120cm 组合形式布置，其上设可调顶托，上铺钢管和方木形成模板平台，支架承载最不利情况为拱板混凝土浇注完毕尚未初凝前底板范围内的杆件承载。

现浇连续刚构梁碗扣式支架计算书一、工程概况：桥址处两侧为小山丘，中间为狭小谷地，两侧山坡地势较陡。

桥址于DK118+348.29～DK118+389.35处跨越景北大道。

跨越景北大道处为4跨连续刚构实心板梁。

XXXX路幅为5m人行道—3m非机动车道—2m花坛—11.6m机动车道—6m 花坛—11.6m机动车道—2m花坛—3m非机动车道—5m人行道，沥青混凝土路面。

小里程侧为路堑，山丘被削，地势很陡峭。

距线位150m左右。

为景北大道跨昌河大桥，跨昌河为变高度连续箱梁。

XXX大桥为双线，设计速度160km/h；XXXX为单线，设计速度80km/h。

二、结构形式现浇连续梁为刚构连续实心板梁，梁体为变截面，在桥墩处实心板高为纵断面形式横断面形式2.05m，跨中实心板高1.35m2号墩为刚臂墩；XXXXXXXXXX为单线桥，桥宽7m，正线桥为双线桥，桥宽11.68m，梁体不加预应力。

三、满堂式碗口支架验算：1、满堂式碗扣支架方案首先按照设计要求进行支架地基处理，待满足地基承载力后开始搭设满堂脚手架。

满堂式碗扣支架体系由支架基础、Φ48×3.5mm碗扣立杆、横杆、斜撑杆、可调节顶托、10cm×15cm木方纵向分配梁，10cm×10cm木方做横向分配梁；模板系统由侧模、底模、端模等组成。

10cm×15cm木方分配梁沿纵向布置，直接铺设在支架顶部的可调节顶托上，梁底模板采用定制竹胶板，后背10cm ×10cm木方，然后直接铺装在10cm×15cm、木方分配梁上进行连接固定。

根据施工技术要求、荷载重量、荷载分布状况、地基承载力情况等技术指标，通过计算确定，碗口支架形式为：支座处梁板下立杆布设0.6×0.6；跨中梁板下立杆布设0.6×0.9；翼缘板处支架布设间距为：1.2m（纵桥向）×1.2m（横桥向）；横杆层距均为1.2m。

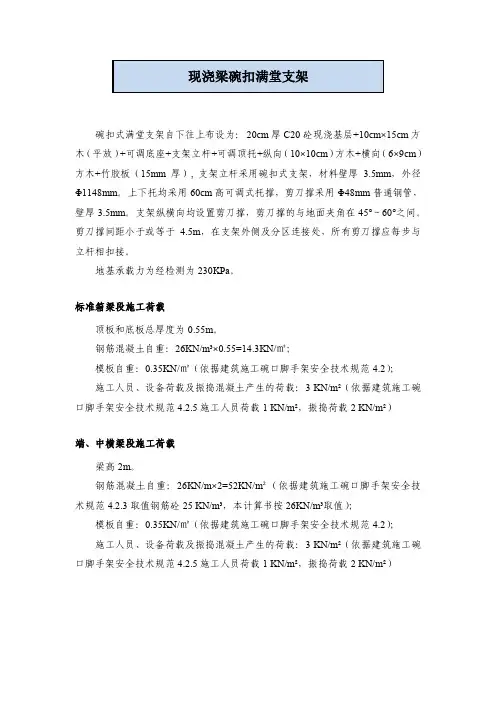

碗扣式满堂支架自下往上布设为：20cm厚C20砼现浇基层+10cm×15cm方木（平放）+可调底座+支架立杆+可调顶托+纵向（10×10cm）方木+横向（6×9cm）方木+竹胶板（15mm厚）, 支架立杆采用碗扣式支架，材料壁厚 3.5mm，外径Φ1148mm。

上下托均采用60cm高可调式托撑，剪刀撑采用Φ48mm普通钢管，壁厚3.5mm。

支架纵横向均设置剪刀撑，剪刀撑的与地面夹角在45°～60°之间。

剪刀撑间距小于或等于 4.5m，在支架外侧及分区连接处，所有剪刀撑应每步与立杆相扣接。

地基承载力为经检测为230KPa。

标准箱梁段施工荷载
顶板和底板总厚度为0.55m。

钢筋混凝土自重：26KN/m³×0.55=14.3KN/㎡；
模板自重：0.35KN/㎡（依据建筑施工碗口脚手架安全技术规范4.2）；
施工人员、设备荷载及振捣混凝土产生的荷载：3 KN/m²（依据建筑施工碗口脚手架安全技术规范4.2.5施工人员荷载1 KN/m²，振捣荷载2 KN/m²）
端、中横梁段施工荷载
梁高2m。

钢筋混凝土自重：26KN/m×2=52KN/m²（依据建筑施工碗口脚手架安全技术规范4.2.3取值钢筋砼25 KN/m³，本计算书按26KN/m³取值）；
模板自重：0.35KN/㎡（依据建筑施工碗口脚手架安全技术规范4.2）；
施工人员、设备荷载及振捣混凝土产生的荷载：3 KN/m²（依据建筑施工碗口脚手架安全技术规范4.2.5施工人员荷载1 KN/m²，振捣荷载2 KN/m²）。

现浇箱梁碗扣式脚手架满堂支架设计计算摘要以***高速公路***互通立交主线K135+525桥左幅第7联为例，详细论述了碗扣式脚手架满堂支架现浇箱梁施工支架的设计及计算。

关键词碗扣式脚手架满堂支架现浇梁施工设计计算碗扣式脚手架运用于现浇桥梁已是相当成熟的技术，其施工工艺简单、操作方便，***高速公路***立交工程中现浇箱梁施工中大量采用该体系支架。

1 工程概况1.1 总概况***高速***互通立交位于宜宾市以北约10 km处***镇，为连接己通车内**速公路和拟建的***泸高速公路而设，互通区起点里程为K135+260，终点里程为K137+950，互通区内共设主线桥4桥，匝道桥6座，桥梁的形式主要为3跨或4跨为一联现浇连续箱梁。

施工方案确定中对于地基承载力高、墩柱高度小于15m的桥跨考虑采用碗扣式脚手架搭设满堂红作为支架体系，整个***互通工程共计有22联现浇箱梁采用该体系。

1.2 主线K135+135桥左幅第7联本联跨上部结构为19+19+15m钢筋混凝土现浇连续箱梁，箱梁高度为1.4m，底板、顶板厚度均为0.25m，桥面宽为12m，底板宽为7.5m，共有408.9m3C40混凝土。

下部为1.6×1.6m和1.4×1.4m钢筋混凝土方墩，墩柱倒角为0.2×0.2m，墩柱平均高度为7m。

2 支架初步设计2.1 立杆及横杆的初步设计根据经验及初略计算，来选定立杆间距。

腹板重Q1=36.4kn/ m2，空心段重Q2=13kn/m2，底板宽b=7.5m，箱梁长s=53m，单根立杆允许承载力保守取[N]=40kn。

腹板处每平方米需要立杆根数：1.2Q1/[N]=1.1；取安全系数1.3，则为1.43。

空心段每平方米需要立杆根数：1.2Q2/[N]=0.4；取安全系数1.3，则为0.52.所以选定空心段底板立杆纵横向间距为：0.9×0.9=0.81m2＜1/0.52=1.92 m2，满足要求。

附件1 现浇箱梁满堂支架受力计算书一、现浇箱梁满堂支架布置及搭设要求采用WDJ 碗扣式多功能脚手杆搭设，使用与立杆配套的横杆及立杆可调底座、立杆可调托撑。

立杆顶设二层方木，立杆顶托上纵向设15×15cm 方木；纵向方木上设10×10cm 的横向方木，其中在墩顶端横梁和跨中横隔梁下间距不大于0.25m （净间距0.15m ）、在跨中其他部位间距不大于0.3m （净间距0.2m ）。

模板宜用厚1.5cm 的优质竹胶合板，横板边角宜用4cm 厚木板进行加强，防止转角漏浆或出现波浪形，影响外观。

具体布置见下图：支架横断面图、支架搭设平面图、支架搭设纵断面图支架横断面图128015601898,69支架搭设平面图支架搭设纵断面图主桥和引桥立杆的纵、横向间距及横杆步距等搭设要求如下：（1）30m+45m+30m顶推现浇箱梁支架立杆采用横桥向间距×纵桥向间距×步距为60cm×60cm×120cm、60cm×90cm×120cm和90cm×90cm×120cm三种布置形式的支架结构体系，其中：横桥向中心8.4m范围间距60cm，两侧翼缘板3.6m范围间距90cm。

纵桥向墩旁两侧各4.0m范围内的支架间距60cm；除墩旁两侧各4m之外的其余范围内的支架间距90cm，跨中横隔板下1.5m范围内的支架顺桥向间距加密至60cm。

（2）2*27.45m、4*29.439m、3*28.667m、4*28.485m现浇箱梁支架立杆采用横桥向间距×纵桥向间距×步距为60cm×60cm×120cm、60cm×90cm×120cm和90cm×90cm×120cm三种布置形式的支架结构体系，其中：横桥向中心8.4m范围间距60cm，两侧翼缘板3.6m范围间距90cm。

现浇板模板(碗扣式支撑)计算书本标段内K58+288(2-6m小桥)、K60+739（1-8m）小桥、K61+800（1-8m）小桥及6座涵洞的桥面板和涵洞盖板均采用现场浇筑施工，模板支撑采用Ф48mm碗扣式支架搭设，搭设结构为：立杆步距h（上下水平杆轴线间的距离）取1.2及1.5m，立杆纵距l y取0.9m，横距l x取0.9m。

为确保施工安全，现选择支架高度最高，荷载最大的K60+739（1-8m）小桥作为代表性结构物进行支架稳定性计算，以验证该类结构物碗扣式支架搭设方案是否安全可靠，计算依据《建筑施工碗扣式钢管脚手架安全技术规范》（JGJ166-2008）、《混凝土结构设计规范》GB50010-2002、《建筑结构荷载规范》(GB 50009-2001)、《钢结构设计规范》(GB 50017-2003)等规范编制。

一、综合说明K60+739（1-8m）小桥现浇板模板支架高度在4.96m范围内，按高度5m进行支架稳定性验算。

设计范围：K60+739小桥现浇板，长×宽＝13.91m×6.38m，厚0.5m。

二、搭设方案（一）基本搭设参数模板支架高H为5m，立杆步距h（上下水平杆轴线间的距离）取1.2m，立杆纵距l y 取0.9m，横距l x取0.9m。

整个支架的简图如下所示。

碗扣支架布置图模板采用1.5cm厚竹胶板拼接，模板底部的采用双层10*10cm方木支撑，其中底模方木布设间距为0.3m；横向托梁方木布设间距0.9m。

（二）材料及荷载取值说明本支撑架使用Φ48 ×3.5钢管，钢管壁厚不小于3.5-0.025mm，钢管上严禁打孔；采用的扣件，不得发生破坏。

上碗扣、可调底座及可调托撑螺母应采用铸钢制造，其材料性能应符合GB11352中ZG270-500的规定。

模板支架承受的荷载包括：模板及模板支撑自重、新浇混凝土自重、钢筋自重，以及施工人员及设备荷载、振捣混凝土时产生的荷载等。

郑州市三环路快速化工程西三环陇海路互通立交（K6+157.29～K8+627.61）段碗扣承重架计算书批准：审核：编写：中国水电路桥郑州市三环路快速化工程BT项目第三项目经理部第六工程处二○一二年十一月九日目录一、工程概况 (1)二、满堂架的设计和计算参数 (2)1、支架主要材料和性能参数 (2)2、支架设计布置 (2)三、荷载计算 (3)1、模板力学性能 (4)2、模板受力计算 (4)1、方木（落叶松）的力学性能 (5)2、横梁受力计算 (5)3、横梁挠度计算： (6)六、纵梁强度计算 (6)1、方木（落叶松）的力学性能 (6)2、方木受力计算 (6)3、纵梁挠度 (7)七、支架受力计算 (7)1、立杆承重计算 (7)2、支架稳定性验算 (8)八、支架抗风荷载计算 (9)九、立杆地基承载力计算 (10)一、工程概况1、郑州市三环路快速化工程是郑州市交通畅通工程的关键性项目，是实现现代郑州市交通快速化建设的一项重要任务，对缓解主城区交通压力、合理分布交通流量具有极其重要的作用。

陇海路互通立交是郑州市三环路快速化工程中的关键性工程，工程所在地点的现有两条主干路（西三环和陇海路）平交呈丁字状,按规划设计现有陇海路将向西延伸,由此本路口将成十字路口状,并通过陇海路互通立交实现路口全互通功能。

陇海路互通立交为三层全互通立交桥，含陇海路主线高架桥、西三环主线高架桥及九条立交匝道桥。

其中陇海路主线高架全长1114m，西三环主线高架全长2470m。

南北方向为西三环快速通道，东西向为陇海路快速通道，立交匝道分为ES、EN、NE、NW、WN、WS、SE、SW、JS匝道。

本工程共有5跨钢梁分别位于ES匝道2跨、NE匝道1跨、SE匝道1跨和SW匝道1跨。

引桥8联，剩余105跨为预应力混凝土箱梁。

2、第六工程处施工内容主要包括：施工区段内的桥梁桩基、承台、墩身、预应力混凝土连续箱、防撞墙、铺装层等。

施工区段内桥梁工程具体内容为：西三环高架：K7+059.754～K8+626.71，全长1566.956m，共18联；陇海路高架：K-1+479.9～K-1+994.862、K0+000～K0+065.84，全长580.802m。

碗扣钢管楼板模板支架计算书计算依据《建筑施工碗扣式钢管脚手架安全技术规范》(JGJ166-2008)。

计算参数:模板支架搭设高度为4.3m，立杆的纵距 b=1.20m，立杆的横距 l=0.90m，立杆的步距 h=1.80m。

面板厚度12mm，剪切强度1.4N/mm2，抗弯强度15.0N/mm2，弹性模量6000.0N/mm2。

木方50×80mm，间距150mm，剪切强度1.4N/mm2，抗弯强度14.0N/mm2，弹性模量9000.0N/mm2。

梁顶托采用钢管48×3.5mm。

模板自重0.10kN/m2，混凝土钢筋自重25.10kN/m3，施工活荷载2.20kN/m2。

扣件计算折减系数取1.00。

图1 楼板支撑架立面简图图2 楼板支撑架荷载计算单元采用的钢管类型为48×3.5。

一、模板面板计算面板为受弯结构,需要验算其抗弯强度和刚度。

模板面板的按照三跨连续梁计算。

静荷载标准值 q1 = 25.100×0.110×1.200+0.100×1.200=3.433kN/m活荷载标准值 q2 = (0.200+2.000)×1.200=2.640kN/m面板的截面惯性矩I和截面抵抗矩W分别为:本算例中，截面惯性矩I和截面抵抗矩W分别为:W = 120.00×1.80×1.80/6 = 64.80cm3；I = 120.00×1.80×1.80×1.80/12 = 58.32cm4；(1)抗弯强度计算f = M / W < [f]其中 f ——面板的抗弯强度计算值(N/mm2)；M ——面板的最大弯距(N.mm)；W ——面板的净截面抵抗矩；[f] ——面板的抗弯强度设计值，取15.00N/mm2；M = 0.100ql2其中 q ——荷载设计值(kN/m)；经计算得到 M = 0.100×(1.20×3.433+1.40×2.640)×0.150×0.150=0.018kN.m经计算得到面板抗弯强度计算值 f = 0.018×1000×1000/64800=0.271N/mm2面板的抗弯强度验算 f < [f],满足要求!(2)抗剪计算 [可以不计算]T = 3Q/2bh < [T]其中最大剪力 Q=0.600×(1.20×3.433+1.4×2.640)×0.150=0.703kN截面抗剪强度计算值 T=3×703.0/(2×1200.000×18.000)=0.049N/mm2截面抗剪强度设计值 [T]=1.40N/mm2抗剪强度验算 T < [T]，满足要求!(3)挠度计算v = 0.677ql4 / 100EI < [v] = l / 250面板最大挠度计算值 v = 0.677×3.433×1504/(100×6000×583200)=0.003mm面板的最大挠度小于150.0/250,满足要求!二、模板支撑木方的计算木方按照均布荷载计算。
