断路器事故故障分析与处理案例

110KV断路器雷击故障损坏原因分析摘要：高压断路器是电力系统中最重要的控制和保护设备，其主要作用是当电力系统中出现故障时，立即断开故障点，确保电力系统的安全稳定运行。

近年来，高压断路器在运行中因遭受雷击导致设备损坏，且引起事故扩大的情况较以往有增加的趋势。

雷击事故造成了断路器闪络，包括灭弧室内部击穿、爆炸和外瓷套闪络（灭弧室和支持瓷套均有），有些事故还波及到母线，扩大了事故范围，引起人们的关注，因此必须要对断路器雷击故障损坏原因进行分析，并相应的采取措施以减少断路器雷击现象。

关键词：110KV断路器；雷击故障；损坏原因；案例分析一、110KV断路器雷击故障事故案例（1）某日受当时恶劣天气的影响，110 kV线路V 相遭受雷击形成瞬时接地故障，该线路断路器成功开断故障电流后（110 kV 断路器均为三相联动操作），并处于热备用状态时，该线路W相再次遭受雷击（后据雷电信息系统线路雷电查询结果统计，在故障前后的 2 min 时间内，该线沿线共落雷 59 次），造成该线路断路器W相灭弧室瓷套外绝缘击穿。

现场外观检查发现该线路断路器W相灭弧室上下法兰与瓷套的结合部位存在明显的放电痕迹，与灭弧室上法兰结合部位的瓷套大伞瓷裙破裂1片。

灭弧室法兰放电部位附件的伞裙釉质明显烧损变色，灭弧室放电部位的法兰金属表面有明显烧熔现象；解体检查灭弧室内部无异常情况。

这起断路器外闪事故均发生在雷雨天气，可以断定事故的直接原因为雷击线路。

初步分析认为，事故原因是：（1）事故地区处于雷电多发区；（2）虽然对电网逐年进行调爬（加大爬距），线路和变电站的绝缘水平相对而言已有所提高，但断路器断口的耐雷水平并未提高，而正常运行的线路侧断路器的外侧亦未安装避雷器；（3）当第一次雷击故障时，故障线路的断路器正常开断，110kV断路器三相处于断开状态，但母线工频电源电压仍施加在灭弧室的一端。

此时若在断路器重合闸无电流间隙时间内，110kV线路任何一相再次遭受雷击，雷电波除正常的衰减外将沿线路传输至断路器的线路侧，由于断路器在热备用状态，断路器外侧对于雷电侵入波来说处于无保护状态，母线避雷器也无法保护。

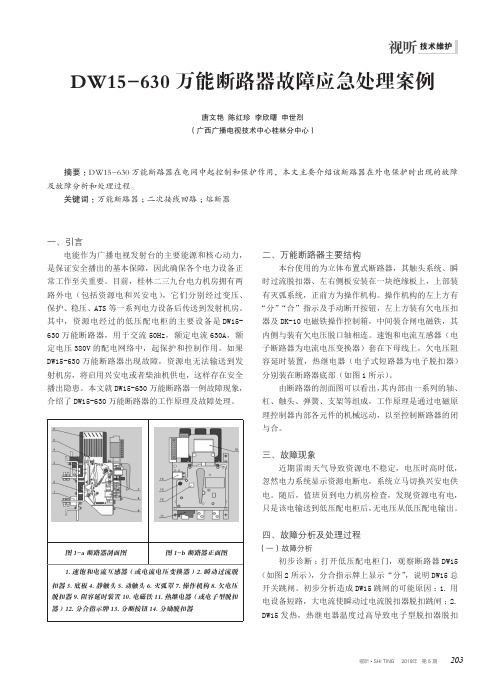

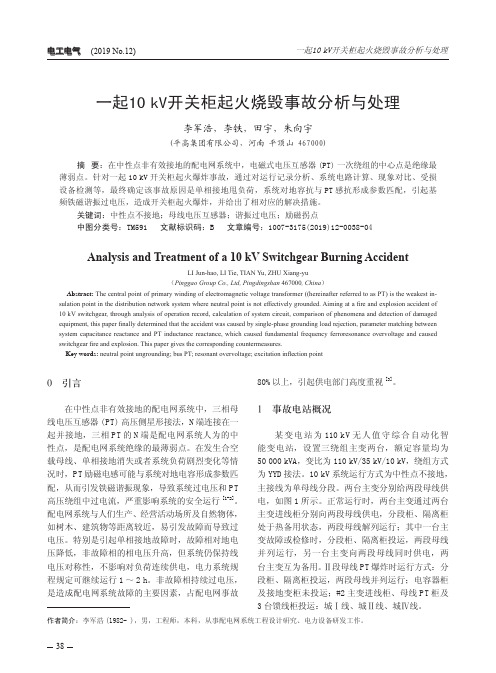

视听 • SHI TING 2019年 第 5 期203技术维护一、引言电能作为广播电视发射台的主要能源和核心动力，是保证安全播出的基本保障，因此确保各个电力设备正常工作至关重要。

目前，桂林二三九台电力机房拥有两路外电（包括资源电和兴安电），它们分别经过变压、保护、稳压、ATS 等一系列电力设备后传送到发射机房。

其中，资源电经过的低压配电柜的主要设备是DW15-630万能断路器，用于交流50Hz，额定电流630A，额定电压380V 的配电网络中，起保护和控制作用。

如果DW15-630万能断路器出现故障，资源电无法输送到发射机房，将启用兴安电或者柴油机供电，这样存在安全播出隐患。

本文就DW15-630万能断路器一例故障现象，介绍了DW15-630万能断路器的工作原理及故障处理。

二、万能断路器主要结构本台使用的为立体布置式断路器，其触头系统、瞬时过流脱扣器、左右侧板安装在一块绝缘板上，上部装有灭弧系统，正前方为操作机构。

操作机构的左上方有“分”“合”指示及手动断开按钮，左上方装有欠电压扣器及DK-10电磁铁操作控制箱，中间装合闸电磁铁，其内侧与装有欠电压脱口轴相连。

速饱和电流互感器（电子断路器为电流电压变换器）套在下母线上，欠电压阻容延时装置，热继电器（电子式短路器为电子脱扣器）分别装在断路器底部（如图1所示）。

由断路器的剖面图可以看出，其内部由一系列的轴、杠、触头、弹簧、支架等组成，工作原理是通过电磁原理控制器内部各元件的机械远动，以至控制断路器的闭与合。

三、故障现象近期雷雨天气导致资源电不稳定，电压时高时低，忽然电力系统显示资源电断电，系统立马切换兴安电供电。

随后，值班员到电力机房检查，发现资源电有电，只是该电输送到低压配电柜后，无电压从低压配电输出。

四、故障分析及处理过程（一）故障分析初步诊断：打开低压配电柜门，观察断路器DW15（如图2所示），分合指示牌上显示“分”，说明DW15总开关跳闸。

配电典型事故案例汇编一、人身触电1、变压器台【案例1】××分局检修人员魏××在对飞开26线检查清扫工作中，违章作业，误上带电配电台架，发生人身触电重伤事故【案例2】××供电公司××分公司工作人员擅自扩大工作任务，登上10kV带电变压器台触电坠落，致人身重伤【案例3】用电管理所陈×10kV带电更换熔断器作业，严重违章作业，导致触电死亡【案例4】××供电分公司赵××在处理低压延8210站故障时，误碰带电设备，触电高处坠落受伤【案例5】××局配电抢修人员张×，人身触电轻伤事故【案例6】××供电所事故处理中未做安全措施，导致触电死亡【案例7】不服从指挥，未经允许，擅自扩大工作任务，无票作业造成人身触电重伤事故【案例8】配电检修人员违章作业造成人身触电死亡【案例9】管理混乱，现场严重违章，造成人身触电死亡的事故2、配电线路【案例10】××分局带电作业人员，带负荷解10kV搭头线，电弧灼烫造成重伤【案例11】××电业多经公司线路作业人员付××，装设接地线时严重违章，触电死亡【案例12】××供电分局配电线路检修工李××，失去监护，误碰带电部位，发生人身触电死亡事故【案例13】××工程公司10kV线路改造因安全措施不周用户反送电，致外包单位合同工触电死亡【案例14】××局外请施工民工在10kV横山线农网改造时，发生触电死亡事故【案例15】××公司由于停电范围不当，导致人身触电重伤事故【案例16】××电业局配电线路查找接地故障点时，将运行线路误判断为检修线路，发生人身触电死亡事故【案例17】在工作未开工前擅自误登带电电杆，造成人身触电轻伤事故【案例18】在进行低压线路改造时，因措施不到位等原因，造成5人死亡3、电力电缆【案例19】××电力电缆(带电)设备施工处，10kV××线35号杆带电接引作业时，作业人员王××违章作业触电死亡【案例20】××供电公司，处理10kV电缆外力破坏故障过程中，未对电缆进行验电，误碰运行电缆，发生死亡1人、轻伤l人触电事故【案例21】××安装公司胡××误碰低压导线，触电人身死亡事故【案例22】在10kV杆上进行电缆工作中，换位时失去保护，从6m高处坠落造成人身重伤4、开关刀闸【案例23】毕××配电操作中设备异常，擅自处理时接近带电部分，导致触电伤害事故【案例24】××供电公司检修人员于××，在10kV××小区配电室检修断路器时，触电灼伤【案例25】××供电局职工罗××，擅自工作，触电高空坠落重伤事故【案例26】电力检修公司变电检修人员在××变电站10kV断路器更换作业中，触电死亡二、高处坠落【案例27】××供电局装表人员陈××，登梯过程中梯子忽然滑落坠地死亡【案例28】电力公司职工武××在10kV市府一线作业时，安全带松扣，高空坠落造成重伤【案例29】×供电局在城网作业高空焊接过程中，氧焊烧断自身安全带，发生人员高空坠落受伤事故【案例30】××电力服务有限公司线路施工，违章冒险作业，造成倒杆死亡两人【案例31】××供电所因踩踏房顶造成高空坠落人身死亡事故【案例32】××供电局低压维护班仇×(临时工)，违章操作发生触电事故【案例33】××供电公司高压计量人员安装10kV高压计量箱工作，误触10kV带电设备死亡【案例34】监护不到位，作业人员未检查安全带绑扎是否牢固，安全带松扣，造成高空坠落人身重伤事故【案例35】老旧线路改造，水泥杆折断，造成高空坠落人身轻伤事故三、物体打击【案例36】×县电力局110kV ××变电站电缆检修恢复电缆头接线作业，发生人身触电死亡事故【案例37】××供电分局10kV开断连、解搭头时，作业人员石××随杆塔倒落造成重伤【案例38】××设备安装公司紧线施工前临时拉线未做好，导致倒杆高处坠落l死1伤【案例39】××开发有限公司放线施工中，发生一起倒杆人身死亡事故，造成1人死亡四、机械伤害【案例40】××输变电工程公司王×杆上作业时误伤右眼造成重伤【案例41】××电力局起吊混凝土杆措施不到位，钢丝绳脱钩，一民工被砸致死五、误操作【案例42】××供电分公司运行班张××，处理10kV设备接地故障时，修理人员误合联络断路器反送电而触电死亡【案例43】××供电局10kV××开闭所因误调度，造成带地线合闸刀的恶性误操作事故一、人身触电1、变压器台【案例1】××分局检修人员魏××在对飞开26线检查清扫工作中，违章作业，误上带电配电台架，发生人身触电重伤事故事故类型：触电一、事故简况8月11日，××开闭站Il段母线停电预试，××供电分局结合停电安排运行班对26天水路线线路变压器、线路清扫工作，检修班配合工作。

配电典型事故案例原因分析及暴露问题、防范措施配电典型事故案例汇编一、人身触电1、变压器台【案例1】××分局检修人员魏××在对飞开26线检查清扫工作中，违章作业，误上带电配电台架，发生人身触电重伤事故【案例2】××供电公司××分公司工作人员擅自扩大工作任务，登上10kV带电变压器台触电坠落，致人身重伤【案例3】用电管理所陈×10kV带电更换熔断器作业，严重违章作业，导致触电死亡【案例4】××供电分公司赵××在处理低压延8210站故障时，误碰带电设备，触电高处坠落受伤【案例5】××局配电抢修人员张×，人身触电轻伤事故【案例6】××供电所事故处理中未做安全措施，导致触电死亡【案例7】不服从指挥，未经允许，擅自扩大工作任务，无票作业造成人身触电重伤事故【案例8】配电检修人员违章作业造成人身触电死亡【案例9】管理混乱，现场严重违章，造成人身触电死亡的事故2、配电线路【案例10】××分局带电作业人员，带负荷解10kV搭头线，电弧灼烫造成重伤【案例11】××电业多经公司线路作业人员付××，装设接地线时严重违章，触电死亡【案例12】××供电分局配电线路检修工李××，失去监护，误碰带电部位，发生人身触电死亡事故【案例13】××工程公司10kV线路改造因安全措施不周用户反送电，致外包单位合同工触电死亡【案例14】××局外请施工民工在10kV横山线农网改造时，发生触电死亡事故【案例15】××公司由于停电范围不当，导致人身触电重伤事故【案例16】××电业局配电线路查找接地故障点时，将运行线路误判断为检修线路，发生人身触电死亡事故【案例17】在工作未开工前擅自误登带电电杆，造成人身触电轻伤事故【案例18】在进行低压线路改造时，因措施不到位等原因，造成5人死亡3、电力电缆【案例19】××电力电缆(带电)设备施工处，10kV××线35号杆带电接引作业时，作业人员王××违章作业触电死亡【案例20】××供电公司，处理10kV电缆外力破坏故障过程中，未对电缆进行验电，误碰运行电缆，发生死亡1人、轻伤l人触电事故【案例21】××安装公司胡××误碰低压导线，触电人身死亡事故【案例22】在10kV杆上进行电缆工作中，换位时失去保护，从6m高处坠落造成人身重伤4、开关刀闸【案例23】毕××配电操作中设备异常，擅自处理时接近带电部分，导致触电伤害事故【案例24】××供电公司检修人员于××，在10kV××小区配电室检修断路器时，触电灼伤【案例25】××供电局职工罗××，擅自工作，触电高空坠落重伤事故【案例26】电力检修公司变电检修人员在××变电站10kV断路器更换作业中，触电死亡二、高处坠落【案例27】××供电局装表人员陈××，登梯过程中梯子忽然滑落坠地死亡【案例28】电力公司职工武××在10kV市府一线作业时，安全带松扣，高空坠落造成重伤【案例29】×供电局在城网作业高空焊接过程中，氧焊烧断自身安全带，发生人员高空坠落受伤事故【案例30】××电力服务有限公司线路施工，违章冒险作业，造成倒杆死亡两人【案例31】××供电所因踩踏房顶造成高空坠落人身死亡事故【案例32】××供电局低压维护班仇×(临时工)，违章操作发生触电事故【案例33】××供电公司高压计量人员安装10kV高压计量箱工作，误触10kV带电设备死亡【案例34】监护不到位，作业人员未检查安全带绑扎是否牢固，安全带松扣，造成高空坠落人身重伤事故【案例35】老旧线路改造，水泥杆折断，造成高空坠落人身轻伤事故三、物体打击【案例36】×县电力局110kV ××变电站电缆检修恢复电缆头接线作业，发生人身触电死亡事故【案例37】××供电分局10kV开断连、解搭头时，作业人员石××随杆塔倒落造成重伤【案例38】××设备安装公司紧线施工前临时拉线未做好，导致倒杆高处坠落l死1伤【案例39】××开发有限公司放线施工中，发生一起倒杆人身死亡事故，造成1人死亡四、机械伤害【案例40】××输变电工程公司王×杆上作业时误伤右眼造成重伤【案例41】××电力局起吊混凝土杆措施不到位，钢丝绳脱钩，一民工被砸致死五、误操作【案例42】××供电分公司运行班张××，处理10kV设备接地故障时，修理人员误合联络断路器反送电而触电死亡【案例43】××供电局10kV××开闭所因误调度，造成带地线合闸刀的恶性误操作事故一、人身触电1、变压器台【案例1】××分局检修人员魏××在对飞开26线检查清扫工作中，违章作业，误上带电配电台架，发生人身触电重伤事故事故类型：触电一、事故简况8月11日，××开闭站Il段母线停电预试，××供电分局结合停电安排运行班对26天水路线线路变压器、线路清扫工作，检修班配合工作。

一起断路器反复合闸事件分析及其解决方案在电气系统中，断路器是一种用于保护电路免受过载和短路等故障的重要设备。

然而，在实际运行中，有时会出现断路器反复合闸的情况，这可能会给电气系统带来安全隐患和运行问题。

因此，对断路器反复合闸事件进行分析并提出解决方案显得至关重要。

一、断路器反复合闸事件分析1.可能原因：（1）过载：当电路负载超过断路器的额定容量时，断路器会自动跳闸，形成过载保护。

但是如果负载问题没有得到解决，断路器合闸后又会因为过载而再次跳闸，导致反复合闸；（2）短路：短路故障会导致断路器跳闸，但一旦解决了短路问题，断路器可能会再次合闸。

如果短路问题没有得到完全解决，断路器就可能反复合闸；（3）断路器故障：断路器本身存在问题，例如机械故障、电气故障等，会导致断路器反复合闸；（4）环境因素：环境温度、湿度等因素可能影响断路器的正常运行，导致断路器反复合闸。

2.安全隐患：断路器反复合闸不仅会影响电气系统的正常运行，还可能造成设备损坏、安全事故等严重后果。

反复合闸过程中可能产生电弧，存在火灾风险；同时，频繁的断路器跳合也会影响电气设备的寿命并增加维护成本。

二、解决方案1.排除负载问题：首先需要检查电路的负载是否超载，如果是过载导致的断路器反复合闸，需要对负载进行合理分配或升级断路器容量，以避免过载问题。

2.解决短路故障：如果是短路问题导致的断路器反复合闸，需要及时排除短路故障，并确保短路问题完全解决后再合闸，以避免再次跳闸。

3.检修断路器：定期对断路器进行检修和维护，排除可能存在的机械故障、电气故障等问题，保证断路器的正常运行。

4.改善环境条件：对电气系统周围的环境条件进行改善，如控制环境温度、湿度等因素，避免环境对断路器的影响，减少断路器反复合闸的可能性。

5.更新设备：如果断路器已经老化或使用时间过长，考虑更新换代，选择性能更好、可靠性更高的断路器，以提高电气系统的安全性和稳定性。

总之，断路器反复合闸是一种常见的电气故障现象，需要及时分析原因并采取相应措施加以解决。

根据以下情景写出一篇低压配电柜断路器爆炸的事故报告事故报告：低压配电柜断路器爆炸一、事故概述：我们公司位于某市某区的工厂，在2021年某月某日发生了一起低压配电柜断路器爆炸的事故。

事故共造成3人受伤，损失严重。

二、事故经过：事故发生在工厂的生产车间，当时车间内正常进行生产作业。

突然，从低压配电柜传来一声巨响，随即伴有火花和浓烟，引起了工人的恐慌。

到场的工作人员迅速采取应急措施，疏散工人并联系了消防部门。

事故现场迅速得到控制，但柜体和配电设备已经受到了严重破坏。

三、事故原因：经初步调查和分析，事故的原因是低压配电柜内的断路器爆炸。

以下是可能导致事故原因的初步分析：1. 设备老化：断路器使用了较长时间，可能由于长时间使用以及缺乏定期维护，导致设备老化，出现故障或失效的可能性增加。

2. 电路负荷过大：配电柜可能在生产作业时承受超过其承载能力的电路负荷，导致断路器内部过热，从而引发爆炸。

3. 断路器质量问题：可能存在制造过程中的质量问题，如原材料、焊接等方面的不合格或缺陷。

四、事故损失：1. 人员伤亡：事故造成3名工人受伤，其中1人受伤较重，需紧急送往医院进行治疗。

另外两人的伤势较轻。

2. 财产损失：低压配电柜和内部的配电设备损坏严重，需要更换和修复。

此外，事故带来的停工和生产中断也给工厂带来了较大的经济损失。

五、事故处理措施及改进建议：1. 紧急救援：工厂及时采取紧急救援措施，疏散人员，拨打120急救电话，并第一时间联系消防部门，确保事故现场得到有效控制并救治伤者。

2. 安全检查：对所有低压配电柜及相关设备进行全面安全检查，排除其他潜在隐患，确保设备安全可靠，避免类似事故再次发生。

3. 定期维护：加强设备的定期维护和检修，及时更换老化、损坏的设备，确保设备运行在最佳状态。

4. 加强员工培训：加强对所有员工的安全意识培训，教育员工正确使用设备并提醒注意设备安全操作规程。

5. 合理分配电路负荷：确保低压配电柜及设备负荷不超过其额定承载能力，合理分配电力资源，尽量避免过载情况的发生。

断路器及隔离开关异常处理一、断路器异常处理1．SF6断路器SF6气体压力低的处理①断路器SF6气体泄漏引起如断路器SF6气体漏气，压力不低于闭锁值时,但发出“SF6气体压力过低”报警信号，则说明有压力异常,应记录记录压力值,此时应并加强监视，并通知相关部门处理。

如断路器SF6气体严重漏气，压力低于闭锁值并发出闭锁信号时，不能对断路器进行分合闸。

应立即断开该断路器操作电源，与调度联系将负荷转移出去，并采取措施将故障断路器隔离。

处理前室内应开启通风装置，待15min后可进入,接近设备时应戴防毒面具及穿防护服。

②SF6气体密度继电器或表计失灵引起将表计的数值与当时环境温度折算到标准温度下的数值比较判断,确认SF6断路器压力低因密度继电器故障原因、表计指示不正确原因引起，应通知专业人员处理。

2．断路器拒绝合闸的处理①控制或合闸电源消失：如果是控制电源空开（熔断器）或合闸电源空开（熔断器)跳开（熔断），应合上（更换）控制电源空开（熔断器）或合闸电源空开(熔断器），正常后，对断路器进行合闸;如果是控制或合闸回路其他原因引起，且不能查找到故障或查到故障后运行人员不能处理的，应通知专业人员处理。

②就地操作切换开关在“就地”位置：将操作切换开关由“就地”位置切换至“远方位置。

③直流母线电压过低：调节蓄电池组端电压，使电压达到规定值.④SF6压力过低闭锁：确认SF6气体压力过低后，应通知专业人员处理,在未处理正常前,严禁对断路器进行合闸操作.⑤液压压力过低闭锁：确认液压压力过低后，应通知专业人员处理,在未处理正常前，严禁对断路器进行合闸操作.⑥弹簧未储能：若是储能电源空开跳开,应立即合上储能电源空开进行储能，如其他原因不能查找但又及需送电的,应断开储能电源开关后进行手动储能,储能正常后即可进行合闸，若弹簧储能系统零部件故障不能手动储能则通知专业人员处理。

⑦其他不能处理的故障：作缺陷上报调度及相关部门,通知相关专业人员处理。
