Cimatron E 8.0中文版机械设计与加工教程项目9

二、编程工作模式
1．向导模式使用向导模式创建程序时，系统将以对话框的方式引导用户进行操作。用户只需要在系统弹出的对话框和参数表中选择项目或填写数据即可。 2．高级模式参数的设置与操作将在程序区和程序参数表中直接操作，不会弹出窗口
三、Cimatron E 8.0编程的一般步骤
1．调入模型
1．新建编程文件 2．调入模型 3．创建刀具 4．新建刀路轨迹
5．创建毛坯
6．创建程序
（1）打开加工程序对话框（2）设置加工类型（3）设置零件轮廓参数（4）选择刀具（5）设置刀路参数。（6）设置机床参数。（7）保存并计算。
7．仿真模拟
相关知识
一、编程加工环境可以采用以下几种方法进入数控加工环境。 1．新建文件后调入模型 2．从模型输出到加工环境 3．打开一个编程文件 4．CAD和CAM模式切换
（7）执行程序
（8）仿真模拟（9）后置处理。
四、程序管理器
练习与拓展
项目小结
目前，像Cimatron
E 8.0这样的CAD/CAM集成软件已成为数控加工自动编程系统的主流。这些软件可以采用人机交互方式对零件的几何模型进行绘制、编辑和修改，从而得到零件的几何模型，通过对机床和刀具进行定义和选择，然后确定刀具相对于零件表面的运动方式、切削加工参数，即可以生成刀具轨迹。最后经过后置处理，即按照特定机床规定的文件格式生成加工程序。大多数软件还具有加工轨迹的仿真功能，以验证走刀轨迹和加工程序的正确性。使用这类软件对生成和修改加工程序都非常方便，大大提高了编程效率。
2．定义刀具
（1）新建刀具
（2）刀具参数
（3）加载刀具
3．创建刀具路径
（1）加工类型。（2）刀路UCS坐标。（3）加工起点和安全高度。

CimatronE中文培训手册——Tooling篇（上）

CimatronE中文培训手册——Tooling篇（上）导言 (5)第一节－模具工程设置向导 (5)第二节－分模设计环境 (8)第三节－布局坐标系 (9)第四节－加载工件 (11)第五节－快速断开 (14)第六节－添加属性 (15)第七节－拔模角度 (16)第八节－分模线 (18)第九节－分模曲面 (19)第十节－定义激活 (21)第十一节－创建激活 (22)第十二节－激活工具 (23)第十三节－工具 (24)第十四节－输出模具部件 (28)第十五节－切换到模具设计 (29)第二章E5风格分模设计 (30)导言 (30)第一步 (30)第二步 (31)第三步 (35)第四步 (36)第五步 (38)第六步 (42)第七步 (43)第八步 (45)第三章电极设计向导 (47)导言 (47)第一节抽取电极 (47)第二节设置毛坯及底座 (50)第三节设置电极坐标系 (51)第四节设置电极柄 (51)第五节选择轮廓或自动轮廓 (51)第六节延伸所选轮廓 (52)第七节电极设置 (55)第八节电极模板 (56)第八节电极模拟 (57)导言 (58)第一步－进入 (59)第二步－曲面选取 (61)第三步－电极毛坯&电极坐标系 (64) 第四步－电极坐标系 (67)第五步－轮廓 (68)第六步－曲面延伸 (69)第七步－夹头 (71)第八步－保存为模板 (71)第九步－应用模板 (72)第十步－电极的复制与模拟 (76)第十一步－电极绘图 (79)第十二步－EDM设置 (84)第五章E7电极练习2 (92)导言 (92)第一步－进入 (93)第二步－曲面选取 (95)第三步－电极毛坯 (96)第四步－轮廓 (97)第五步－曲面延伸 (98)第六步－电极柄 (99)第七步－保存为模板 (100)第八步－应用模板 (100)第九步－电极实例与设置 (101) 第十步－电极加工 (109)第六章模具设计介绍 (114)导言 (114)第一节－模具工程设置向导 (114) 第二节－模具设计环境 (114)第三节－布局坐标系 (115)第四节－模架库 (115)第五节－增加激活零件 (122)第六节－切槽 (126)第七节－增加模具部件 (129)第八节－冷却系统设计 (130)第九节－流道设计 (133)第十节－顶杆设计 (136)第十二节－切换到分模 (142)第七章模具设计基础练习 (143) 导言 (143)第一步 (144)第二步 (145)第三步 (147)第四步 (151)第五步 (154)第六步 (156)第七步 (158)第八步 (159)第九步 (163)第八章模具设计高级练习 (164) 导言 (164)第一步 (165)第二步 (166)第三步 (171)第四步 (173)第五步 (176)第六步 (179)第七步 (181)第八步 (182)第九步 (184)第十步 (185)第十一步 (188)第十二步 (197)第九章手机上盖模具设计练习 (204)第一步加载零件 (204)第二步分模设计 (205)第三步斜顶分模设计 (215)第四步创建毛坯 (216)第五步输出模具部件 (217)第六步进入模具设计 (219)第七步增加激活零件 (220)第八步切槽 (222)第九步增加顶杆 (224)第十步设置冷却水道 (227)第十二步总结 (241)第十章爆炸视图练习 (242)第一章分模设计基础导言CimatronE7为模具设计者提供了一种新的工作模式，我们称之为模具工程。

Cimatron安装方法及其汉化方法

Cimatron安装方法
中文名: cimatronE9.0
英文名: cimatronE9.0 内附破解文件及安装说明
资源格式: 压缩包
版本: 破解简体中文版
发行时间: 2009年
制作发行: 以色列Cimatron公司
地区: 以色列
语言: 简体中文
简介:
汉化方法：将CHINESE文件夹解压后复制到安装位置的\Cimatron\CimatronE\Program\Resource 文件夹内。

然后在快捷方式的属性内加（空格-LANG空格CHINESE）和IT版汉化方式一样的。

把POST文件夹复制到D:\Cimatron\CimatronE\Program\IT\var 文件夹内，覆盖掉原来的文件，以后如果要换别的后处理文件的话也是放到这个位置的，原理同IT版
如果需要运行多个E版。

点击开始/所有程序/CIMATRONE7.1/UPDATE REGISTRY 最下面那个，在MULTI SESSION那个框里打勾，然后点击UPDA TE确定，然后推出就可以了采纳了大量用户建议，增加或改进了相关功能特性。

cimatronE QuickNC中文教程

QuickNC in E5
1
E5 NC 教程
2
由于这是一个型芯类零件,我们采用毛坯环切形式加工,不用选择加工轮廓,选择所有的面为零件面
3
E5 中,可以选择加工策略为粗加工,改变策略选项有"自动"为"可选",显示三种可选策略.
4
针对使用的策略每一种选项都不是不是完全的约束.利用它不是们我们可以引导系统在需要加工的区域产生多种可能的选择.这就是为什么我们可以一起选择"Inside Out 自内向外"和"Outside In 自外向内". 填上"毛坯环切 Stock Spiral"选项,刀具沿零件朝毛坯侧偏移的轮廓(或用户定义的轮廓)生成刀路.不使用这个选项,刀具将沿用户定义的轮廓朝零件偏移生成刀路. 注意:在这个工步里,我们可以设定 Z Up Z Down
TimeGeneral (hours) 29.23 34.46
TimeFeed (hours) 28.66 34.21
Time-Fast (minutes) 34.58 14.85
24
注意:用 WCUT 工步需要 34 小时,而采用"下切方式"只需要 29 小时.
QuickNC in E5
10
�
22
WCUT 工步也设定只加工侧壁,同样的毛刺高度 0.01. 输出 NC 工艺报表,
23
Proc. Name SURFACE MILLING-FINISH MILL BY LIMIT ANGLE SURFACE MILLING-BY LAYERS Proc. Comment Bumping WCUT
7
生成角度限制精加工工步 Finish – Mill by Limit Angle .选择平面为检查面 (这张面我们将在随后加工),选择其余所有的面为加工面,由于我们将加工整个零件,所以并不需要选择加工轮廓.

第3章 Cimatron NC编程基础

NC程序菜单中各命令及加工工具条的含义如表3-1所示。命令模拟仿真含义
续
主要包括6个子命令，分别为： l 剩余毛坯：观察加工仿真过程中剩余的毛坯 l 材料：设置毛坯工件的材料 l 校验：进行校验操作，验证数控加工的结果与实际零件的精确程度 l 机床住仿真：在整个机床环境下对加工进行模拟 l 高级仿真：验证加工刀具路径信加工程序的正确性 l 导航器：用来控制刀具路径的显示方式并对其进行分析根据刀具路径及相应的设置生成G代码加工程序
后处理
加工设置报生成数控加工报告，主要有刀具路径、加工程序、切削参数、项目告等详细记录保存程序图为NC报告生成相应的图形照片片
4. 程序管理器程序管理器与零件设计中的特征树原理相同，其中主要包含了零件数控加工中所有的前期设置与加工刀具路径，可以对其中任意一项进行编辑、复制和粘贴。同时，通过双击某一刀具路径，可在程序管理器上随时改变加工的各项参数，如图3-9 所示。
图3-5 高级模式对话框
图3-4 向导模式对话框
2．编程操作界面通过以上各种方法进入NC编程模式后，出现如图所示的NC操作界面，其由如下八个部分组成，分别为：（1）菜单栏：可在此选择命令与执行各项菜单功能。（2）工具栏：软件的大部分功能都能够在工具栏上找到，同时可以根据操作的需要打开或关闭不同的工具栏。（3）【加工向导】工具栏：该工具栏包含了NC编程设置的过程所要用到的所有工具，工具按钮的排列顺序代表了编程操作的前后顺序。（4） NC程序管理器：记录了数控加工过程中各项程序的具体特征，用户可以对其中的各项程序进行编辑。（5）加工程序选项板：加工程序选项板中是操作者针对加工形状特征及加工要求所选择的数控切削方式。（6）程序操作面板：主要显示了数控加工前期的设置功能与最后的计算及存储等功能。（7）加工参数：显示加工程序中各种切削方式所采用的加工参数，可对参数进行编辑。（8）绘图区域：显示图像操作过程及结果的区域，包括零件设计区域、装配体设计区域、工程图设计区域和NC加工区域。（9）输出信息：显示各种操作过程的信息及警告和错误信息。

CimatronE型录文件中文属性值的获得方法

CimatronE型錄文件中文屬性值的獲得方法一、概述 (3)二、編輯屬性別名文件（AttrTrnMap.xml） (4)三、修改型錄文件類型屬性 (9)四、存放AttrTrnMap.xml (10)一、概述在使用cimatronE型錄文件時候，使用者會希望在型錄管理上能更多使用中文名稱進行管理，這主要體現在下面兩個方面：1、在選擇模具部件的時候，中文名稱會使得選擇更加容易；注意：圖中紅圈中兩個次種類屬性沒有顯示中文，這里是因為對使用者來說他們的滑塊單元沒有使用到這兩種元件，所以他們沒有對它們進行漢化，僅此而已。

2、在使用“檔案”>“從型錄取得”命令來選擇某一型錄元件時，中文名稱值使得檢索變得更加容易：注意：當你在文件夾中選擇某個型錄文件夾后，cimatronE會自動檢索該文件夾中所有型錄文件的“型錄”、“種類”和“次種類”屬性值，并在列表中顯示出來。

這就意味著對于不同型錄文件夾，“型錄”、“種類”和“次種類”三欄中顯示的內容是不同的。

圖：不同的型錄文件夾，自動檢索的內容不同二、編輯屬性值別名文件（AttrTrnMap.xml）在cimatronE中系統使用AttrTrnMap.xml文件對所有軟件需要使用到的屬性值的別名進行管理。

該文件位于：cimatronE安裝目錄\cimatronE\program\resourc\<漢化包文件夾>（例如：d:\cimarton\cimatronE\program\resource\chinese 文件夾）。

你可以使用windows自帶的記事本或教程文件夾提供的xml notepad2007文件對屬性值別名文件進行修改。

下面對xml notepad2007軟件的使用方法做個簡單介紹：1)使用 file>open 命令打開需要編輯的attrtrnmap.xml，在點擊view/expand all 展開所有分支，結果如下圖所示：2)使用 edit/find 命令檢索需要修改的屬性值別名，以“定位銷”為例，其英文屬性值名稱為dowel pins。

CimatronE7--5轴NC教程

6
两曲线间均分切削－实例
3度－锥度圆角刀侧刃加工– 87度根据 ‘Drive’ 面调整刀轴的倾斜角度根据 ‘Check’ 面调整刀具沿刀轴方向的退刀。
7
平行曲线切削
加工轨迹沿着导引线平行排列
8
投影线切削
沿曲线的单刀切削 (或多刀切削) 可选择深度方向的多层切削曲线必需投影到驱动面上
XY=0 Z=-30 Z=15 Constant Z
3
沿曲线切削
切削方向与导引线正交在与导引线相交处的步距是一致的
切削方向不能相交
4
沿曲线切削－实例
Part 作为 ‘Check’面辅助几何图素, 袖子面, 作 ‘Drive’驱动面刀轴倾斜防止干涉
5
两曲线间均分切削
加工两条轮廓间一糸列的曲面可取代先前的 ‘Flow Line’加工方法
ModuleWorks
Machining strategies
1
切削策略
平行切削（依角度）沿曲线切削两曲线间均分切削平行曲线切削投影线切削两曲面间均切削平行曲面切削
2
平行切削
XY=0 Z=90 XY=-75 Z=90
依两个角度来定义. XY 平面各 YZ 平面（步进方向与定义的平面方向同致）可Z方向恒定切削
9
两面间均分切削
加工位于两组限制曲面间的系列加工面平分切削在边界处类似笔式加工、可侦察并切削
10
两面间均分切削－实例
叶轮加工依两侧面作检查面，避免过切通过一曲线来定义刀具方向
11线切削
平行检查面铣削加工面
13
Thank You
14

Cimatron9.0_NC功能中文说明

3-5 Axis加工模拟.................................................................................................................................. 22
所有仿真在同一界面............................................................................................错误！未定义书签。毛胚切削更清晰, 自动检查过切和碰撞............................................................................................. 23
粗加工选项 ................................................................................................................错误！未定义书签。
改善粗加工质量、提高效率 ............................................................................................................... 1 最少毛胚宽度.......................................................................................................错误！未定义书签。缩短空连接距离 ...................................................................................................错误！未定义书签。空连接允许指定Z轴相对高度...............................................................................错误！未定义书签。高速加工 (HSM)选项 – 允许控制摆线半径 ........................................................................................ 5 粗加工功能扩展到二粗，用粗加工来代替原有的二粗 .........................................错误！未定义书签。

Cimatron E8中文版三维造型与数控编程入门视频教程024715-01

第1讲Cimatron E基础本讲要点☐了解Cimatron E☐Cimatron E的启动☐Cimatron E的操作界面☐Cimatron E中鼠标的应用☐Cimatron E的视角操作Cimatron E是一个功能非常强大的CAD/CAM软件，本讲来认识Cimatron E，并掌握一些基本操作。

2Cimatron E8中文版三维造型与数控编程入门视频教程1.1 Cimatron E简介Cimatron E是专门针对工模具行业设计开发的CAD/CAM软件。

Cimatron E包括一套非常超强的、卓越的、易于使用的3D设计工具。

该工具融合了线框造型、曲面造型和实体造型，允许用户方便地处理获得的数据模型和进行产品的概念设计。

Cimatron E提供了一套集成的模具设计工具，帮助用户实现模具的分型设计、进行设计变更的分析与提交、生成模具滑块与嵌件、完成工具组件的详细设计和电极设计。

针对模具的制造过程，Cimatron E支持具有高速铣削功能的2.5~5轴铣削加工，基于毛坯残留知识的加工和自动化加工模板，所有这些大大减少了数控编程和加工时间。

Cimatron E让用户工作在一个集成的环境中，NC文档包含完整的CAD功能。

并以交互式的NC向导条引导用户完成整个NC过程。

本书以Cimatron E8.0中文版为蓝本进行讲解，并同时适用于Cimatron E6.0、Cimatron E7.0和Cimatron E7.1。

1.2 启动Cimatron E启动Cimatron E的方法与启动其他Windows应用软件的方法相同，可以通过程序菜单或双击桌面快捷方式打开Cimatron E。

启动Cimatron E时，首先将出现一个欢迎界面，如图1-1所示。

系统完成加载后进入Cimatron E的初始界面，如图1-2所示。

第1讲Cimatron E基础图1-1 Cimatron E启动界面图1-2 Cimatron E的初始界面要使用中文版的Cimatron E时，需要将Chinese目录下的所有文件覆盖C:\Cimatron\CimatronE\Program\Resource\English中的文件。

CIMATRONENC加工指令基本概念

第一部分 Cimatron E6 .0 基本操作一、 Cimatron E6 .0的启动二、 Cimatron E6 .0的文件操作三、 Cimatron E6.0 工作界面
1
一、 Cimatron E6 .0的启动
1、从“开始”菜单中启动Cimatron E6 .0 2、从控制面板中进入Cimatron E6 .0 3、直接双击后缀名为ELT的文件打开
28
刀具几何参数说明： 1）直径：指铣刀的刀刃直径。 2）拐角半径：指刀具端部角落的圆弧半径。 3）锥度：
29
提示：可以忽略刀具设定，事后一边编制程
序，一边定义或新增刀具
30
3、新建刀路轨迹
单击“创建刀路”图标——弹出“创建刀路轨迹”对话框，定义刀路。
创建刀路
31
4、创建零件
35
（4）按限制盒建立毛坯（默认方法，常用）操作：用一个箱体将所有曲面包容在内的一种
毛坯建立方法。适用于以曲面进行零件造型的立方体毛坯件。
（5）由文件创建毛坯操作：通过读入一个已经保存的毛坯文件来当
作当前使用的毛坯。适用于已经经过加工并保存了的毛坯文件模型。
36
6、创建程序
Cimatron E6 .0 4、从桌面快捷方式启动Cimatron E6 .0
2
提示：
(1) Cimatron E6.0的文件名后缀为ELT
（即：*.elt）
(2) Cimatron E软件不支持同时打开多个窗口,只能打开一个Cimatron E窗口。但是在打开的Cimatron E中,可以打开多个文件。
45
11）水平区域平行铣：在限定的倾斜范围内的曲面区域生成平行加工的刀路轨迹。
12）水平区域环切：在限定的倾斜范围内的曲面区域生成平环绕切削的刀路轨迹，加工范围由限定角度设定，其加工参数与3D基本相同。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

Modify \边界 Boundary，填充模型上的孔，点取模型中间大的沉台的边界，取消这部分的填充
11 对型芯零件重复同样的操作
12 修改零件的表面的颜色为绿色
和黄色，这样我们可以利用属性来选择
E5 NC 教程
4
E5 NC 教程
13 返回到 CAM 模式，生成新的
3X TP, ，安全平面 75.
E5 NC 教程
6
E5 NC 教程
17 这里设定使用该刀具的一些加
工参数，比如：进给速度和转速等。我们同时可以在这里设定加工中加减速。
18 这里我们可以输入在每一个工
步中，缺省的运动参数，设置不同的数值，我们可以看到它在工步中作用。
E5 NC 教程
7Байду номын сангаас
E5 NC 教程
19 生成体积切削 Volume
辑 / 删除运动 Delete Motions). 这时工步前的标记显示悬置 Suspended. 注意可视图标已经失效
E5 NC 教程
12
14
在 E5，有一个新的功能，利用轮廓生
成毛坯，在这个功能；里，可以设定毛坯的
上下面 z 值。这个 z 值既可以人为输入也可
以在屏幕上直接点取
(在 E5, 我们也可以利用零件 we 面生成毛
坯.)
这个例子中，我们选择水平区域的两
个外轮廓，设定 Z-UP 为 50，Z-BOTTOM 为
0
E5 NC 教程
6 切换到线框显示模式 Wire-
Frame Render Mode ，旋转模型，观察模型的底面
E5 NC 教程
2
E5 NC 教程
7 再右键 RMB “选择选项并点
取参考 Select options and pick references” t，移动型芯到模型 UCS 的另一侧。
8 返回到着色模式 Shaded
E5 NC 教程
8
E5 NC 教程
21 右键点取，我们发现有个新的选项:
“利用刀具参数设置 Set all from cutter params” – 我们在生成刀具中包含的运动参数和运动参数关联到相应的工步参数中。选择 “仅采用设置的加工参数 Set machine params only” 或 “仅采用设置的运动参数 Set motion params only” ，发现会调入不同的缺省参数
或者右键点取，选择需要显示的栏
26 文字 Text 可以直接输入 (至多
80 个字符). 注释一般一直是显示的
27 每步工步的刀路，或 TP 可以
通过点取可视图标隐藏或显示刀路
E5 NC 教程
11
E5 NC 教程
28 工步前有不同的标记，通过属
性选择加工对象的时候，前面有 c 标记
29 删除工步中运动轨迹 (NC 编
选项，点取参考”
E5 NC 教程
1
E5 NC 教程
3 使用引导点选项 Pivot Point ,
选择底面 y 向的中点作为原点，点取它作为 ucs 的目标点。
4 在 E5,我们可以输入多个几何到 NC 文档。点取调
入模型图标. (注意：这个图标不再是象以前一样是灰色的)
5 输入文件 “core.elt”
Render Mode. 我们可以用输入模型的方法添加这两个夹具，但是要先切换到 CAD 模式
9 使用编辑 Edit \ 复制 Copy \
单一 Single \ 依引导点 By Pivot Point ，复制夹具到另一侧的型芯上.
E5 NC 教程
3
E5 NC 教程
10 使用曲面 Faces \修改
22
选择第一个选项，我们发现缺省值已经改变
E5 NC 教程
9
E5 NC 教程
23 在 E5 中进行偏好设置，所有
新的工步自动执行
24 观察 E5 工步管理器，增加了
几个新的栏目隐藏 Hide/显示 Show, 注释 Comment 和笔号 Pen.
E5 NC 教程
10
E5 NC 教程
25 光标移动到标题栏 Title Bar，
Milling \ 环切 Spiral Cut \ 3D 工步. 利用属性 Criteria / 颜色 Color 选择 Part 1 和 Part 2 所有的面. ( 夹具就是 Part 2 的面.) 如果需要，可以选择底平面上的外边界
20 打开运动参数菜单，发现所有
的参数都是标准的缺省设置（这与 E4 一样）
5
E5 NC 教程
15 使用残留毛坯图标，观察毛坯
16
生成新刀具 Flat Ø14
mm . 在点取 OK，之前，我
们发现有两个新标题栏： “加
工参数 Machine
Parameters” 和 “运动参数
Motion Parameters”. 点取
“加工参数 Machine
Parameters” 标题栏
E5 NC 教程
E5 NC 教程

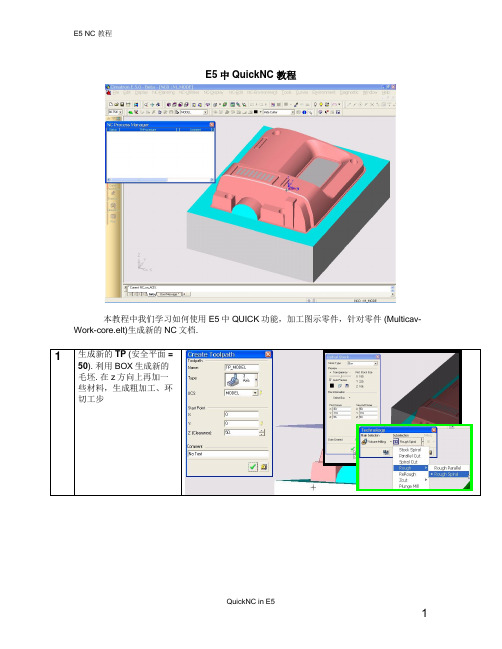

本教程我们介绍 E5 NC 的一些新功能：基于装配的 NC 加工几何的多重输入依轮廓定义毛坯根据刀具设定工步中的参数新的 NC 工步管理器
