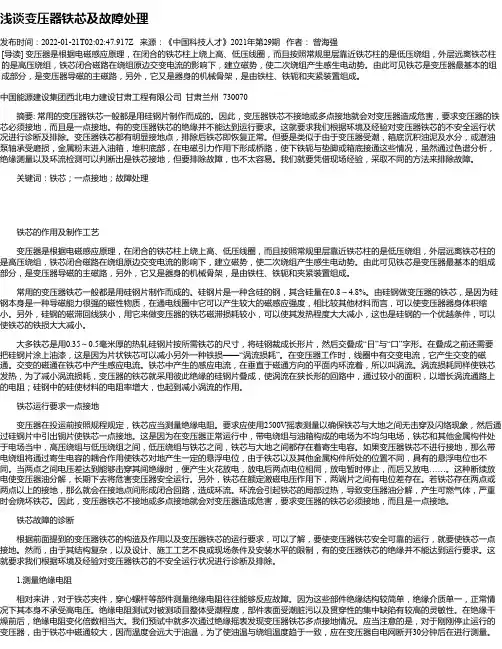

浅谈变压器铁芯及故障处理发布时间：2022-01-21T02:02:47.917Z 来源：《中国科技人才》2021年第29期作者：曾海强[导读] 变压器是根据电磁感应原理，在闭合的铁芯柱上绕上高、低压线圈，而且按照常规里层靠近铁芯柱的是低压绕组，外层远离铁芯柱的是高压绕组，铁芯闭合磁路在绕组原边交变电流的影响下，建立磁势，使二次绕组产生感生电动势。

由此可见铁芯是变压器最基本的组成部分，是变压器导磁的主磁路，另外，它又是器身的机械骨架，是由铁柱、铁轭和夹紧装置组成。

中国能源建设集团西北电力建设甘肃工程有限公司甘肃兰州 730070摘要: 常用的变压器铁芯一般都是用硅钢片制作而成的。

因此，变压器铁芯不接地或多点接地就会对变压器造成危害，要求变压器的铁芯必须接地，而且是一点接地。

有的变压器铁芯的绝缘并不能达到运行要求。

这就要求我们根据环境及经验对变压器铁芯的不安全运行状况进行诊断及排除。

变压器铁芯都有明显接地点，排除后铁芯即恢复正常。

但要是类似于由于变压器受潮，箱底沉积油泥及水分，或潜油泵轴承受磨损，金属粉末进入油箱，堆积底部，在电磁引力作用下形成桥路，使下铁轭与垫脚或箱底接通这些情况，虽然通过色谱分析，绝缘测量以及环流检测可以判断出是铁芯接地，但要排除故障，也不太容易。

我们就要凭借现场经验，采取不同的方法来排除故障。

关键词：铁芯；一点接地；故障处理铁芯的作用及制作工艺变压器是根据电磁感应原理，在闭合的铁芯柱上绕上高、低压线圈，而且按照常规里层靠近铁芯柱的是低压绕组，外层远离铁芯柱的是高压绕组，铁芯闭合磁路在绕组原边交变电流的影响下，建立磁势，使二次绕组产生感生电动势。

由此可见铁芯是变压器最基本的组成部分，是变压器导磁的主磁路，另外，它又是器身的机械骨架，是由铁柱、铁轭和夹紧装置组成。

常用的变压器铁芯一般都是用硅钢片制作而成的。

硅钢片是一种含硅的钢，其含硅量在0.8～4.8%。

由硅钢做变压器的铁芯，是因为硅钢本身是一种导磁能力很强的磁性物质，在通电线圈中它可以产生较大的磁感应强度，相比较其他材料而言，可以使变压器器身体积缩小。

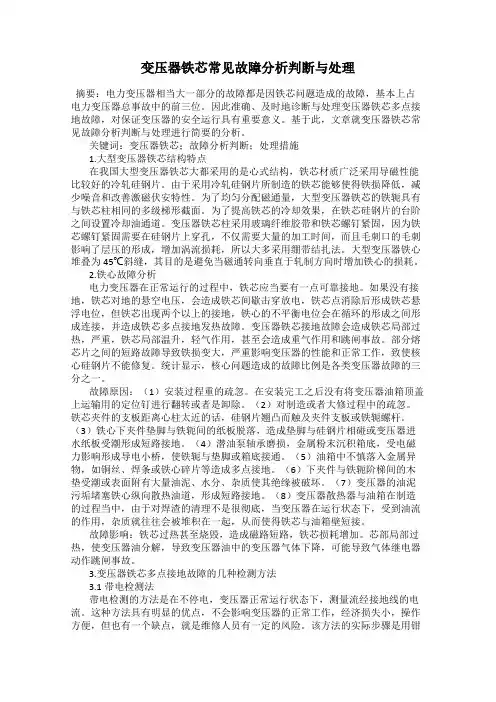

变压器铁芯常见故障分析判断与处理摘要：电力变压器相当大一部分的故障都是因铁芯问题造成的故障，基本上占电力变压器总事故中的前三位。

因此准确、及时地诊断与处理变压器铁芯多点接地故障，对保证变压器的安全运行具有重要意义。

基于此，文章就变压器铁芯常见故障分析判断与处理进行简要的分析。

关键词：变压器铁芯；故障分析判断；处理措施1.大型变压器铁芯结构特点在我国大型变压器铁芯大都采用的是心式结构，铁芯材质广泛采用导磁性能比较好的冷轧硅钢片。

由于采用冷轧硅钢片所制造的铁芯能够使得铁损降低，减少噪音和改善激磁伏安特性。

为了均匀分配磁通量，大型变压器铁芯的铁轭具有与铁芯柱相同的多级梯形截面。

为了提高铁芯的冷却效果，在铁芯硅钢片的台阶之间设置冷却油通道。

变压器铁芯柱采用玻璃纤维胶带和铁芯螺钉紧固，因为铁芯螺钉紧固需要在硅钢片上穿孔，不仅需要大量的加工时间，而且毛刺口的毛刺影响了层压的形成，增加涡流损耗，所以大多采用绷带结扎法。

大型变压器铁心堆叠为45℃斜缝，其目的是避免当磁通转向垂直于轧制方向时增加铁心的损耗。

2.铁心故障分析电力变压器在正常运行的过程中，铁芯应当要有一点可靠接地。

如果没有接地，铁芯对地的悬空电压，会造成铁芯间歇击穿放电，铁芯点消除后形成铁芯悬浮电位，但铁芯出现两个以上的接地，铁心的不平衡电位会在循环的形成之间形成连接，并造成铁芯多点接地发热故障。

变压器铁芯接地故障会造成铁芯局部过热，严重，铁芯局部温升，轻气作用，甚至会造成重气作用和跳闸事故。

部分熔芯片之间的短路故障导致铁损变大，严重影响变压器的性能和正常工作，致使核心硅钢片不能修复。

统计显示，核心问题造成的故障比例是各类变压器故障的三分之一。

故障原因：（1）安装过程重的疏忽。

在安装完工之后没有将变压器油箱顶盖上运输用的定位钉进行翻转或者是卸除。

（2）对制造或者大修过程中的疏忽。

铁芯夹件的支板距离心柱太近的话，硅钢片翘凸而触及夹件支板或铁轭螺杆。

（3）铁心下夹件垫脚与铁轭间的纸板脱落，造成垫脚与硅钢片相碰或变压器进水纸板受潮形成短路接地。

变压器铁芯接地故障的分析及处理铁芯多位置接地是变压器常见的故障之一，文章对故障特征、原因及分析检查方法进行了详细的阐述，并使用常见的几种故障问题分析法对数据进行了比较。

然后对一个在变压器运行过程中发生的铁芯接地故障进行了分析，根据其气相和对故障点的检查和处理，指出了故障产生原因及应作的预防措施。

标签：变压器；铁芯；接地故障；气相分析法前言铁芯在变压器运行阶段是电场能转化为磁场能的核心部件。

铁芯处于不均匀电场的工作环境中，从而造成一种感应电容效应。

当铁芯的对地电位达到绝缘击穿值时就会产生对地放电，而放电过后又重新处于感应电容状态。

这种反复的充放电循环会使变压器固体绝缘损坏，并进一步导致绝缘油分解。

严重时直接导致接地片熔断或铁芯烧坏，从而损坏变压器。

故而及时发现和排除变压器铁芯多点接地故障，对保证变压器的安全稳定运行具有重要意义[1]。

1 故障分析1.1 问题的出现某变电站主变的SFPSZ7-150000/220在安装投运10年后，2010年的12月1日对该变压器进行油色谱分析时，发现油中含有故障特征气体，总烃含量159μL/L，已超过GB/T 7252-2001《变压器油中溶解气体分析和判断导则》中规定的标准值，于是对该台变压器进行追踪检测。

12月4日在对该主变进行有色谱分析时，发现CH4、C2H6、C2H4、C2H2、CO和CO2含量均有明显上升趋势，尤其是CH4、C2H4含量上升幅度较大，C2H2含量达到2.1μL/L。

1.2 分析与论证三比值法来源于检测充油电气设备，内油、绝缘在故障下，裂解产生气体组分含量。

根据浓度与温度，对比其相对关系，筛选出五种特征气体，选取两种溶解度和扩散系数相近的气体，然后形成三个比值，编以不同的代码，这被称为三比值法。

来判断变压器故障性质的方法[2]。

根据12月1日、3日与5日，总共3次变压器油气相色谱分析，气相色谱检测值及三比值如表1所示。

在GB/T 7252-2001《变压器油中溶解气体分析和判断导则》中第十条第2点中，对故障主要方法为三比值法。

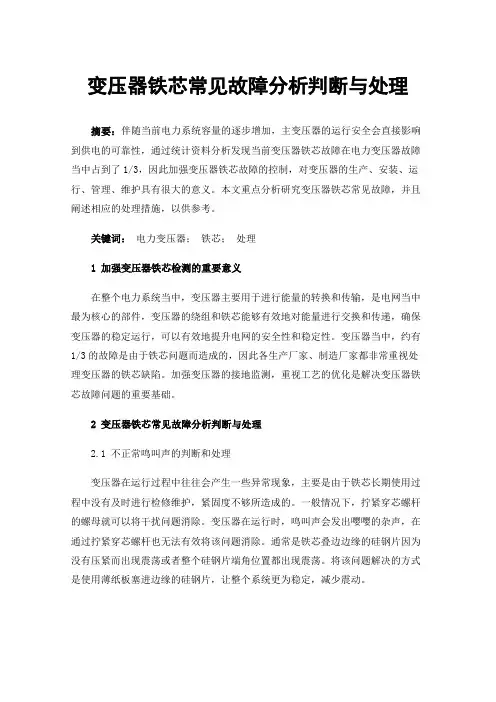

变压器铁芯常见故障分析判断与处理摘要：伴随当前电力系统容量的逐步增加，主变压器的运行安全会直接影响到供电的可靠性，通过统计资料分析发现当前变压器铁芯故障在电力变压器故障当中占到了1/3，因此加强变压器铁芯故障的控制，对变压器的生产、安装、运行、管理、维护具有很大的意义。

本文重点分析研究变压器铁芯常见故障，并且阐述相应的处理措施，以供参考。

关键词：电力变压器；铁芯；处理1加强变压器铁芯检测的重要意义在整个电力系统当中，变压器主要用于进行能量的转换和传输，是电网当中最为核心的部件，变压器的绕组和铁芯能够有效地对能量进行交换和传递，确保变压器的稳定运行，可以有效地提升电网的安全性和稳定性。

变压器当中，约有1/3的故障是由于铁芯问题而造成的，因此各生产厂家、制造厂家都非常重视处理变压器的铁芯缺陷。

加强变压器的接地监测，重视工艺的优化是解决变压器铁芯故障问题的重要基础。

2变压器铁芯常见故障分析判断与处理2.1 不正常鸣叫声的判断和处理变压器在运行过程中往往会产生一些异常现象，主要是由于铁芯长期使用过程中没有及时进行检修维护，紧固度不够所造成的。

一般情况下，拧紧穿芯螺杆的螺母就可以将干扰问题消除。

变压器在运行时，鸣叫声会发出嘤嘤的杂声，在通过拧紧穿芯螺杆也无法有效将该问题消除。

通常是铁芯叠边边缘的硅钢片因为没有压紧而出现震荡或者整个硅钢片端角位置都出现震荡。

将该问题解决的方式是使用薄纸板塞进边缘的硅钢片，让整个系统更为稳定，减少震动。

在变压器投入使用或者负载突变时出现叮当的声响，这个问题主要在于内部某些部件没有紧固出现松动而导致的。

在处理过程中可以检查铁芯的各连接件，并且依次进行紧固。

在检修铁芯后，如果还出现异常的声响，可能由以下原因造成。

在装配铁芯时，如果出现了少片或者多片等情况，，芯柱片没有有效地与轭片连接，可能会导致某些区域无法形成闭合磁路，导致硅钢片在电磁力的作用下逐步出现振动或者某些结合处的硅钢片出现震动，出现震动、声响，将该问题处理的方式是加垫层板，这样可以有效将这些声音去除。

浅析变压器铁芯对地绝缘偏低故障检查处理变压器运行时，鐵芯和夹件必须一点接地。

由于各种因素影响，如果铁芯或夹件再产生一点及以上接地，会使穿芯螺杆发热乃至烧毁，有时还会烧损铁芯，还将使油箱的油不断的发生分解，产生可燃性烃类气体，油色谱分析中出现异常，并使油箱中的油闪点急剧降低，直接威胁到变压器的安全运行，所以必须保证铁芯和夹件对地绝缘良好，当发现铁芯或夹件有两点以上接地时必须加以处理。

标签：变压器；铁芯对地绝缘偏低；检查处理变压器运行时，铁芯和夹件等金属构件处于电场中，若铁芯不接地，便产生悬浮电位，使绝缘放电，所以铁芯和夹件必须一点接地。

由于各种因素影响，如果铁芯或夹件再产生一点及以上接地，则接地点间就会形成闭合回路，又键链部分磁通，感应电动势，并形成环流，产生局部过热，有时还会烧损铁芯。

为了防止烧坏铁芯，必须保证铁芯和夹件对地绝缘良好。

所以定期测量铁芯和夹件绝缘电阻十分必要，发现变压器铁芯对地绝缘偏低时要及时予以处理，消除故障。

一、变压器铁芯对地绝缘电阻偏低故障判断查找1、测试绝缘电阻（1）如果铁芯和夹件没有外引接地线，则必须在大修时测量绝缘电阻；如果铁芯和夹件有外引接地线，则可以在变压器停电小修时测量绝缘电阻，测量时用2500V绝缘电阻表（老变压器亦可用1000V绝缘电阻表）。

（2）如果铁芯和夹件有引出接地线，也可在运行状况下判断铁芯是否有多点接地。

有两种情况：1用钳形电流表测显铁芯外引接地线的电流值大小；也可在接地开关处接人电流表或串接地故障器。

当铁芯绝缘状况良好时，电流很小，一旦存在多点接地，铁芯柱磁通周围相当于有短路线匝存在，匝内流有环流。

2将上夹件接地引到油箱外，则除测铁芯引出线接地电流I2外，还要测上夹件引出接地线的电流值I1。

2、绝缘电阻试验结果判断（1）停电所测绝缘电阻值判断所测绝缘电阻值与以前测试值比较，应无显著差别。

若测值降低一半以上时，说明铁芯有接地故障，应采取以下方法寻找具体接地位置：1在吊罩后目测检查。

变压器接地故障分析及解决措施摘要：随着我国电力事业的进一步发展，变压器接地系统故障能够被有效解决，一方面有效确保了当前地区电力运行环境的稳定性，从而降低了经济财产损耗的风险；另一方面更能够根据故障维修的措施，巩固当前电力运行平台的可靠性，以便后续电气设备更替具备参数保障，并能够有效降低安全事故发生的概率。

变压器是电力系统必不可少的重要设备，其实际应用效果直接关系着电力系统运行的稳定性和可靠性。

受到外界环境复杂因素的影响，变压器极易出现接地故障问题，对电力系统的运行效果产生了严重的影响，在此种情况下，加大力度对变压器接地故障进行分析，并提出有效的解决措施是非常必要的。

本文就此进行简要分析，仅供相关人员参考。

关键词:变压器;接地故障;原因;解决措施前言：变压器作为电力系统中不可或缺的设备，对整个电力系统的运行稳定性、安全性和经济性有着至关重要的意义。

但是变压器本身是一个长期处于负荷运行的设备，在长时间运行中必然会受到外界因素的影响，出现各种故障问题，特别是在雷雨天气，如果接地系统出现故障，其安全事故的发生率变得更高。

因此，这里我们有必要对变压器常见接地故障的产生原因和解决方法进行分析，以期能更好的为变压器故障的预防提供参考，延长变压器的使用寿命，使电力系统运行变得更加稳定安全与可靠经济。

一、变压器接地系统概述变压器是基于当前电力运行环境稳定运行需求提供的复合型电气管控设备。

在该设备应用过程中，既能够凭借自身电流系统的管控，有效增强地区电力运行环境的稳定性，同时更能够根据自身电力调控状态，确保电力企业供电系统操作具备保障，以便整体系统运行具备经济性和稳定性的优势。

由此可见，变电器在当前电力系统运行环境中具备非常重要的设备地位，只有确保对应维修人员做好定期检查工作，并针对地方电力运行状况进行细致分析，这样才能够有效避免变电器故障问题的出现。

其中，接地系统在变电器功能运行环境中的有效利用，使得其为设备运行环境提供保障措施，同时更能够降低变压器故障出现的频率，从而真正能够将故障问题排除在运行环境之外。

干式变压器出现铁芯接地故障的缘由及应对策略干式变压器是一种常见的变压器类型，它在电力系统中扮演着非常重要的角色。

干式变压器在运行过程中可能会遇到各种故障，其中铁芯接地故障是比较常见的一种。

本文将探讨干式变压器出现铁芯接地故障的缘由及应对策略。

一、铁芯接地故障的缘由1. 腐蚀干式变压器的铁芯通常由硅钢片堆积而成，长期运行后会因为湿气、污染物等原因而造成铁芯表面的腐蚀。

腐蚀导致铁芯表面绝缘能力下降，从而容易引发接地故障。

2. 动态过电压在变压器运行过程中，可能会受到外部因素影响而产生动态过电压，这会导致变压器绕组与铁芯之间的绝缘破坏，从而引发接地故障。

3. 绝缘老化随着变压器使用时间的增加，绝缘材料会发生老化，其绝缘性能会逐渐下降。

一旦绝缘老化严重，就容易引发铁芯接地故障。

二、应对策略1. 加强检修定期对变压器进行检修，特别是对铁芯进行表面清洁和绝缘检测，及时发现并处理铁芯腐蚀问题，确保铁芯表面的绝缘性能得到有效保护。

2. 完善绝缘保护对变压器的绝缘系统进行合理的设计和施工，确保绝缘材料的质量和绝缘结构的可靠性。

还可添加避雷器等装置，提高变压器抗击外部动态过电压的能力。

3. 提高监测技术引入先进的变压器监测技术，如在线监测系统、绝缘油监测系统等，实时监测变压器的运行状态，及时发现问题并进行处理，有效预防铁芯接地故障的发生。

4. 定期维护定期对变压器进行全面维护，包括对铁芯的表面清洁、绝缘检测和绝缘老化程度的评估等。

通过维护工作，及时发现并处理潜在问题，有效提高变压器的可靠性和安全性。

5. 紧急处理一旦发生铁芯接地故障，应立即采取相应的紧急处理措施，包括切断故障变压器的电源、进行绝缘检测和修复等，以避免故障扩大影响其他设备和安全。

干式变压器出现铁芯接地故障的缘由主要包括腐蚀、动态过电压、绝缘老化和外部短路等，针对这些缘由，我们可以采取加强检修、完善绝缘保护、提高监测技术、定期维护和紧急处理等应对策略，以有效预防铁芯接地故障的发生，确保干式变压器的安全稳定运行。

电力变压器铁芯接地常见故障判断及处理措施摘要：随着电力系统容量的日益增大，主变压器的运行安全对于供电的可靠性也日益重要。

统计资料表明，变压器铁芯接地故障约占电力变压器故障总数的三分之一。

因此，变压器铁芯接地问题的研究对于变压器生产、安装、运行、维护和电网的安全、稳定运行有着重要的现实意义。

本文重点分析了变压器铁芯接地的原因和处理铁芯接地故障的方法，并提出了预防故障发生的措施。

关键词：电力变压器；铁芯；处理0前言铁芯是变压器的磁路，是变压器完成能量转换的通道。

电力变压器正常运行时，铁芯必须有一点可靠接地。

若没有接地，铁芯对地的悬浮电压会造成铁芯对地断续性击穿放电。

为了将铁芯的电位保持在接近地电位，在铁芯上设置了一个固定的接地点(一般在上部，也有在下部)。

但当铁芯出现两点以上接地时，铁芯间的不均匀电位会在接地点之间形成环流，并造成铁芯多点接地发热的故障。

变压器的铁芯接地故障会造成铁芯局部过热，严重时会造成铁芯局部温升增加、轻瓦斯动作，甚至将会造成重瓦斯动作而跳闸的事故。

烧熔的局部铁芯形成铁芯片间的短路故障，严重影响变压器的性能和正常工作，以致必须更换铁芯硅钢片加以修复。

1 造成铁芯接地故障的主要原因（1）安装过程中的疏忽。

完工后未将变压器油箱顶盖上运输用的定位钉翻转或卸除。

（2）制造或大修过程中的疏忽。

铁芯夹件的支板距芯柱太近，硅钢片翘凸而触及夹件支板或铁轭螺杆衬套过长，碰及铁轭硅钢片。

（3）铁芯下夹件垫脚与铁轭间的纸板脱落，造成垫脚与硅钢片相碰或变压器纸板受潮形成短路接地。

（4）潜油泵轴承磨损，金属粉末沉积箱底，受电磁力影响形成导电小桥，使铁轭与垫脚或箱底接通。

（5）油箱中不慎落入金属异物，如铜丝、焊条头或铁芯碎片等造成多点接地。

（6）下夹件与铁轭阶梯间的木垫块受潮或表面附有大量油泥、水份和杂质使其绝缘被破坏。

（7）变压器的油泥污垢堵塞铁芯纵向散热油道，形成短路接地。

（8）变压器油箱和散热器等在制造过程中，由于焊渣清理不彻底，当变压器运行时，在油流的作用下，杂质往往被堆积在一起，使铁芯与油箱壁短接。

2号主变压器铁芯夹件接地故障处理技术方案6月16日在用兆欧表对2号主变进行铁芯绝缘测量时发现，2号主变铁芯夹件对地绝缘电阻为零，后用万用表测量铁芯夹件对地电阻为2.4欧姆，由此判断铁芯夹件存在明显接地点。

为了消除铁芯夹件的接地点，我们对主变铁芯夹件通以直流大电流，拟将接地点熔断，未能奏效。

为了彻底消除铁芯夹件的接地故障，我们准备对2号主变进行吊钟罩大修检查，特编制此方案。

一．准备工作1．技术准备1.1查阅台帐及上次的大修记录，了解变压器的运行状况。

1.2检修前应检查变压器的漏泄部位并作好记录。

1.3检修前应统计变压器修前缺陷。

1.4对变压器油进行色谱及全分析，并把结果记录好。

1.5编制大修技术方案，并绘制施工网络图及定置图。

1.6所有参与检修人员进行修前技术培训，达到每个检修人员都熟悉大修的程序步骤和检修工艺标准。

1.7所有参与检修人员进行滤油机使用方法及注意事项培训，达到每个检修人员熟练操作滤油机和能处理滤油机突发异常故障。

1.8所有参与检修人员进行修前安全培训，达到每个检修人员都知道大修过程中的危险点及预防措施。

1.9编制好检修记录表，以备监视时间、温度、湿度、真空度等。

1.10编制好器身检查人员及携带工器具记录表。

2.物资准备2.1备品备件准备：所有拆卸部位密封垫特殊漏泄部位密封垫针对检修前设备缺陷需要更换的蝶门、潜油泵用元器件等其余器身检查发现问题所用材料吊钟罩前与厂家联系好,准备到位.2.2工器具准备：真空滤油机一台及备用滤芯真空泵一台活扳手及梅花扳手足够长度的Ф50滤油管路Ф16滤油管路精密真空表一块流量计一块温度、湿度表红外线点温计一个大容量电源盘和稳定可靠的电源容量足够的电源线变压器放油、补油用管接头油罐放油管接头抽真空接头高低压侧套管、中性点套管堵板 150蝶门、80蝶门、40蝶门堵板自制硅胶罐一个 25吨合格油罐2个废油罐1个 50吨、16吨吊车各一台随用随到供检修和人员值班用检修柜一个高压套管架子一个其余起重用工器具由专用起重工提出并准备2.3消耗性材料准备破布白布白面塑料布白布带尼龙绳 8号线生料带相位彩带防水胶布硅胶变压器常用螺丝低压胶布记号笔锯条连体工作服塑料工作服枕木架杆跳板篷布3.设施准备3.1应在对应主变中心位置予埋地锚，以供向外牵引变压器时使用。

变压器铁芯接地电流超标故障分析刘小二陈飞国网湖北省电力公司检修公司特高压交直流运检中心，湖北宜昌443002摘要：通过带电测量变压器铁芯、夹件接地电流，结合绝缘油气相色谱法判断铁芯接地故障。

串入接地电阻降低变压器铁芯接地电流，保证变压器安全正常运行，避免缺陷进一步扩大。

关键词：变压器；铁芯；接地电流中图分类号：TM862 文献标识码：A 文章编号：1671-5810(2015)37-0084-021 概述变压器在正常运行时，带电线圈和引线产生不均匀电场，铁芯和夹件等金属构件处于电场中。

而变压器内部电场是一个不均匀电场，不但电力线形状特殊，而且各点电位大小差异很大，铁芯、夹件等金属构件因所处位置不同会有不同的电位，当两点电位差达到能够击穿二者之间绝缘时便产生断续火花放电（放电后两点电位相同，停止放电；再产生电位差，再放电……），断续放电会加速变压器油分解和固体绝缘损坏，如长期下去，必将导致事故发生。

为避免上述情况，铁芯及其它金属件必须与油箱相接并一起接地，使它们均处于零电位，且铁芯必须一点可靠接地，当铁芯出现两点及以上接地时，铁芯间的不均匀电位就会在接地点之间形成环流，会引起铁芯局部过热，严重时会造成铁芯局部烧损；还可能使接地片熔断，导致铁芯电位悬浮，产生放电性故障。

变压器铁芯担负着电—磁—电转换的重要环节，是变压器最重要的部件之一。

变压器在运行中，因铁芯叠装工艺欠佳等原因，极易造成级间短路，而导致放电过热和多点接地故障，严重时将损坏变压器。

由于变压器铁芯接地电流的大小随铁芯接地点多少而变化，因此，在预防维护中，国内外都把铁芯接地电流作为诊断大型变压器铁芯短路故障的特征量。

2 变压器铁芯接地故障检测方法2.1 绝缘电阻测量法对于停电状态的变压器，断开铁芯正常接地线，用2500V 兆欧表测量铁芯对地电阻，如绝缘电阻为零或很低，则表明可能存在铁芯多点接地故障。

2.2 测量铁芯接地线中有无电流在变压器铁芯外引接地线上，用钳形表测量引线中是否有电流。

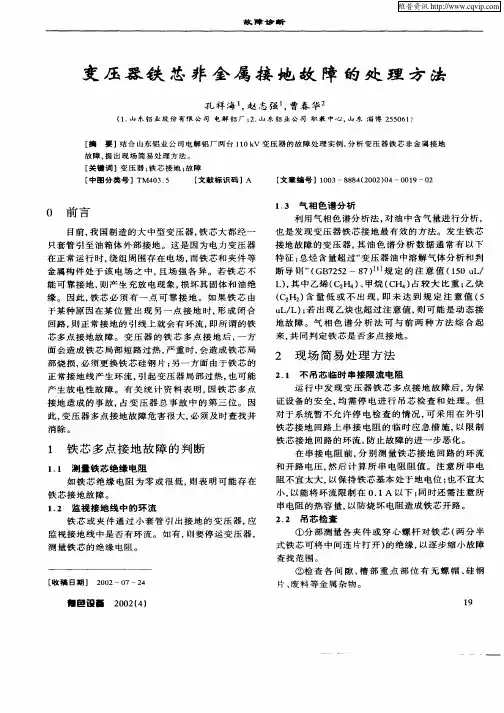

浅谈主变铁芯接地故障的分析处理【摘要】电力变压器是电力系统中的主设备，它是否正常运行直接影响系统的安全运行。

变压器铁芯多点接地是一种常见故障，但接地点的查找和处理在实际运行中却十分困难，因此，怎样准确、及时地诊断与处理变压器铁芯多点接地故障，对保证变压器的安全运行具有重要意义。

【关键词】变压器；铁芯；多点接地；分析处理1.前言目前，我国制造的大中型变压器的铁芯都经一只套管引至油箱体外部接地。

电力变压器在正常运行时，绕组周围存在电场，而铁芯和夹件等金属构件处于该电场之中。

若铁芯未可靠接地，则产生充放电现象，损坏绝缘。

因此，铁芯必须有一点可靠接地。

如果铁芯由于某种原因出现另一个接地点，形成闭合回路，则正常接地的引线上就会有环流，一方面造成铁芯局部短路过热，严重时，铁芯局部烧损；另一方面，由于铁芯的正常接地线产生环流，造成变压器局部过热，也可能产生放电性故障。

因此加强对主变铁芯电流的监测能及时发现主变的异常情况，对保证电网的安全稳定运行意义重大。

以下主要介绍主变铁芯多点故障的原因分析和处理的方法。

2.运行中常见变压器铁芯多点接地故障的类型及原因（1）变压器装配及施工中不慎遗落金属异物，如焊条头、铁屑、钢丝、锯条等。

（2）下夹件木垫块受潮或表面附有大量的油泥促使其绝缘电阻降低或为零。

（3）铁芯下夹件垫脚的钢托板上的纸板脱落、破损或者箱底沉积油泥及水分。

（4）铁芯夹件两端方铁距心柱太近，硅钢片翘起触及夹件方铁。

（5）穿心螺杆的衬套过长，与铁轭硅钢片相碰。

（6）潜油泵轴承磨损，金属粉末进入油箱中使下铁轭与垫脚或箱底接通造成多点接地。

3.铁芯多点接地故障的分析3.1测量铁芯绝缘电阻如绝缘电阻为零或很低，则表明可能存在铁芯接地故障。

3.2监视接地线中环流对铁芯或夹件通过小套管造成接地的变压器，应监视接地线中是否有环流，如有，则应使变压器停运，测量铁芯的绝缘电阻。

3.3测量铁芯环流是否正常当变压器运行时，用钳型电流表测量地线上电流，一般正常时铁芯的环流为“ma”级，当变压器发生铁芯多点接地故障时，环流上升到“a”级.3.4气相色谱分析对油中含气量进行气相色谱分析，也是发现变压器铁芯接地最有效的方法。

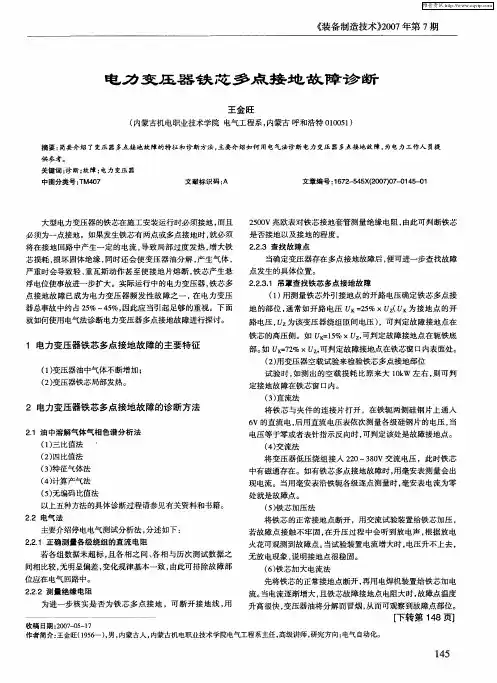

变压器铁芯多点接地故障的分析判断及处理措施作者：何家玺来源：《机电一体化》2014年第02期【摘要】本文详细介绍了变压器常发性故障—铁芯多点接地的几种类型及成因，从而对变压器铁心发生的多点接地故障进行分析判断，并提出处理措施。

【关键词】变压器；铁芯；多点接地；高频法；应急措施变压器铁心多点接地故障在电力变压器事故中占的比例相当大，其原因是多方面的。

本文主要提出了检测变压器铁芯多点接地的方法，主要有色谱数据分析、电气测量数据分析；着重介绍新颖的智能定位有效检测方法-高频法，并提出处理措施。

1 变压器铁芯多点接地故障的类型和成因穿心螺栓的螺孔如开得不正，穿螺栓时铁心硅钢片受外力作用，靠外边的硅钢片会向外膨胀，并进入套座内与套管相接，造成铁心多点接地。

夹件槽钢套座孔开得过大或者套座不合格，组装套座后歪斜，进入夹件槽钢孔内，与铁心凸起的边片相接，引起铁心多点接地。

上夹件槽钢与变压器油箱顶盖加强铁相碰，也会引起铁心多点接地故障。

变压器油箱与铁心有定位钉时，在变压器投入运行前必须把上部定位钉的盖板翻过来，使定位钉与定位螺孔离开，不然变压器投运就会发生铁心多点接地。

下轭铁的夹件托板如与铁心相碰也可能造成铁心多点接地。

以上几点是铁心多点接地的原因。

另外，因某些零件脱落，某些小间隙进入焊渣或小线头等，也能够造成多点接地。

2 变压器铁芯多点接地的检测方法介绍2.1 色谱数据分析目前，用油中溶解气体色谱分析方法是监测变压器铁芯多点接地故障最简便、最为有效的方法。

常用的是“三比值法”和德国“四比值法”。

由于三比值法只能在变压器油中溶解气体各组分含量超过注意值或产气速率超过限值方可进行判断，不便于在故障初期进行判别，因此建议使用“四比值法”进行判断。

利用五种特征气体的四对比值来判断故障，在四比值法中，以“铁件或油箱中出现不平衡电流”一项来判断变压器铁芯多点接地故障，其准确度是相当高。

判据为：CH4/H2=1～3；C2H6/C2H42.2 电气测量数据分析变压器正常运行时，可在变压器铁芯外引接地套管的接地引下线上用钳型电流表测量引线上是否有电流，正常情况下此电流很小，为mA级（一般小于0.3A），当存在多点接地故障时，环流上升到“A”级，最大电流可达数百安培，通过测量环流便能对铁芯接地故障进行判断。
