板状材料保温层
- 格式:xls
- 大小:27.50 KB
- 文档页数:1

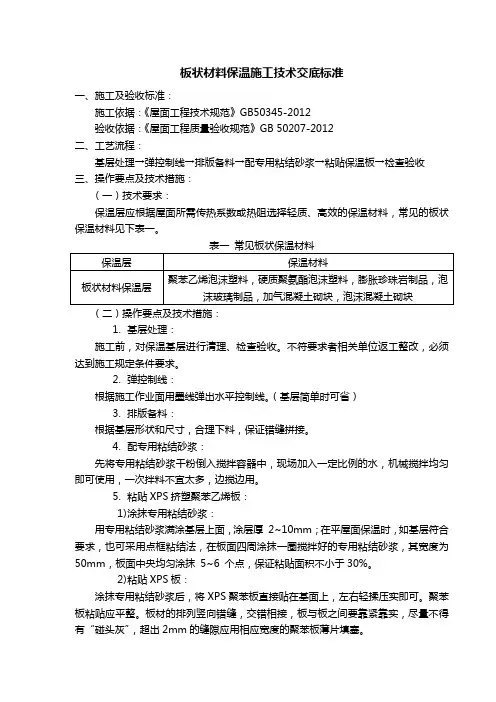

板状材料保温施工技术交底标准一、施工及验收标准:施工依据:《屋面工程技术规范》GB50345-2012验收依据:《屋面工程质量验收规范》GB 50207-2012二、工艺流程:基层处理→弹控制线→排版备料→配专用粘结砂浆→粘贴保温板→检查验收三、操作要点及技术措施:(一)技术要求:保温层应根据屋面所需传热系数或热阻选择轻质、高效的保温材料,常见的板状保温材料见下表一。
(二)操作要点及技术措施:1.基层处理:施工前,对保温基层进行清理、检查验收。
不符要求者相关单位返工整改,必须达到施工规定条件要求。
2.弹控制线:根据施工作业面用墨线弹出水平控制线。
(基层简单时可省)3.排版备料:根据基层形状和尺寸,合理下料,保证错缝拼接。
4.配专用粘结砂浆:先将专用粘结砂浆干粉倒入搅拌容器中,现场加入一定比例的水,机械搅拌均匀即可使用,一次拌料不宜太多,边搅边用。
5.粘贴XPS挤塑聚苯乙烯板:1)涂抹专用粘结砂浆:用专用粘结砂浆满涂基层上面,涂层厚2~10mm;在平屋面保温时,如基层符合要求,也可采用点框粘结法,在板面四周涂抹一圈搅拌好的专用粘结砂浆,其宽度为50mm,板面中央均匀涂抹5~6 个点,保证粘贴面积不小于30%。
2)粘贴XPS板:涂抹专用粘结砂浆后,将XPS聚苯板直接贴在基面上,左右轻揉压实即可。
聚苯板粘贴应平整。
板材的排列竖向错缝,交错相接,板与板之间要靠紧靠实,尽量不得有“碰头灰”,超出2mm的缝隙应用相应宽度的聚苯板薄片填塞。
若坡屋面时,60mm厚挤塑板用专用粘结砂浆满粘时,辅机械固定,如采用水泥钉固定或按设计要求进行。
(三)质量控制要点:1.板状材料保温层采用干铺法施工时,板状保温材料应紧靠在基层表面上,应铺平垫稳;相邻板块应错缝拼接,分层铺设的板块上下层接缝应相互错开,板间缝隙应采用同类材料的碎屑嵌填密实。
2.板状材料保温层采用粘贴法施工时,胶粘剂应与保温材料的材性相容,并应贴严、粘牢;板状材料保温层的平面接缝应挤密拼严,不得在板块侧面涂抹胶粘剂,超过2mm的缝隙应采用相同材料板条或片填塞严实。
屋面工程施工方案目录1、施工要求 (3)2、施工准备 (4)3、施工流程 (4)4、找平层施工 (5)5、找坡层施工 (8)6、保温层施工 (11)7、卷材防水层 (13)8、隔离层 (18)9、保护层 (19)1、施工要求(1)屋面工程施工前应通过图纸会审,并应掌握施工图中的细部构造及有关技术要求;施工单位应编制屋面工程的专项施工方案或技术措施,并应进行现场技术安全交底。
(2)屋面工程所采用的防水、保温材料应有产品合格证书和性能检测报告,材料的品种、规格、性能等应符合设计和产品标准的要求。
材料进场后,应按规定抽样检验,提出检验报告。
工程中严禁使用不合格的材料。
(3)屋面防水工程应由具备相应资质的专业队伍进行施工。
作业人员应持证上岗。
(4)屋面工程施工的每道工序完成后,应经监理或建设单位检查验收,并应在合格后再进行下道工序的施工。
当下道工序或相邻工程施工时,应对已完成的部分采取保护措施。
(5)屋面工程施工的防火安全应符合下列规定:可燃类防水、保温材料进场后,应远离火源;露天堆放时,应采用不燃材料完全覆盖;防火隔离带施工应与保温材料施工同步进行;不得直接在可燃类防水、保温材料上进行热熔或热粘法施工;喷涂硬泡聚氨酯作业时,应避开高温环境;施工工艺、工具及服装等应采取防静电措施;施工作业区应配备消防灭火器材;火源、热源等火灾危险源应加强管理;屋面上需要进行焊接、钻孔等施工作业时,周围环境应采取防火安全措施。
2、施工准备施工前由技术负责人组织各相关负责人对图纸及设计变更进行认真熟悉、审查,并对作业人员进行技术交底和安全交底,掌握屋面施工图中的防水细部构造及要求。
屋面工程施工时,建立各道工序的自检、交接检和专职人员检查的“三检”制度,并有完整的检查记录。
每道工序完成,经监理单位检查验收,合格后方可进行下道工序的施工。
屋面工程的防水层由资质审查合格的防水专业队伍进行施工。
作业人员应持有建设行政主管部门颁发的上岗证。

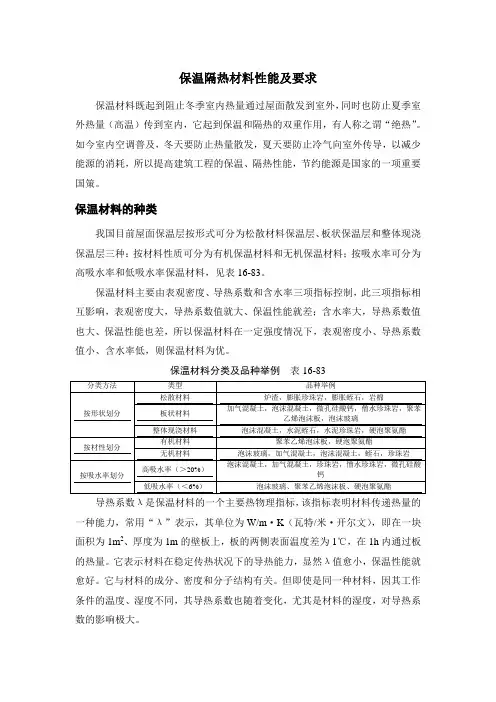

保温隔热材料性能及要求保温材料既起到阻止冬季室内热量通过屋面散发到室外,同时也防止夏季室外热量(高温)传到室内,它起到保温和隔热的双重作用,有人称之谓“绝热”。
如今室内空调普及,冬天要防止热量散发,夏天要防止冷气向室外传导,以减少能源的消耗,所以提高建筑工程的保温、隔热性能,节约能源是国家的一项重要国策。
保温材料的种类我国目前屋面保温层按形式可分为松散材料保温层、板状保温层和整体现浇保温层三种:按材料性质可分为有机保温材料和无机保温材料;按吸水率可分为高吸水率和低吸水率保温材料,见表16-83。
保温材料主要由表观密度、导热系数和含水率三项指标控制,此三项指标相互影响,表观密度大,导热系数值就大、保温性能就差;含水率大,导热系数值也大、保温性能也差,所以保温材料在一定强度情况下,表观密度小、导热系数值小、含水率低,则保温材料为优。
保温材料分类及品种举例表16-83导热系数λ是保温材料的一个主要热物理指标,该指标表明材料传递热量的一种能力,常用“λ”表示,其单位为W/m·K(瓦特/米·开尔文),即在一块面积为1m2、厚度为1m的壁板上,板的两侧表面温度差为1℃,在1h内通过板的热量。
它表示材料在稳定传热状况下的导热能力,显然λ值愈小,保温性能就愈好。
它与材料的成分、密度和分子结构有关。
但即使是同一种材料,因其工作条件的温度、湿度不同,其导热系数也随着变化,尤其是材料的湿度,对导热系数的影响极大。
导热系数与材料的表观密度有直接关系,保温材料是由材料骨架和孔隙中的空气所组成,所以材料的表观密度和孔隙率有关,当材料固体物质和相对密度一定时,孔隙率越大,表观密度就越小。
一般讲,表观密度小的,其导热系数就比较小,材料越密实,导热系数愈大。
当表观密度低于某个极限时,导热系数反而增大,这是由于孔隙过大甚至相互串通使对流换热加强的缘故,如铺设在密闭屋面中的矿棉、岩棉板等,因压缩后导热系数将从原来的0.07增加到0.105,即增大50%左右,因此保温材料有一个最佳表观密度。
《屋面工程质量验收规范》(GB50207-2012)一、填空题1、屋面工程所用的防水、保温材料应有__________和__________,材料的品种、规格、性能等必须符合国家现行产品标准和设计要求。
(产品合格证书,性能检测报告)2、屋面防水工程完工后,应进行观感质量检查和雨后观察或淋水、蓄水试验,不得有__________和__________的现象。
(渗漏,积水)3、找平层分格缝纵横间距不宜大于__________m,分格缝的宽度宜为__________。
(6,5mm~20mm)4、找坡层表面平整度允许偏差为__________,找平层表面平整度的允许偏差为__________。
(7mm,5mm)5、用细石混凝土做保护层时,混凝土应振捣密实,表面应抹平压光,分格缝纵横间距不应大于__________。
分格缝的宽度宜为__________。
(6m,10mm~20mm)6、保温材料的__________、表观密度或干密度、抗压强度或压缩强度、__________,必须符合设计要求。
(导热系数,燃烧性能)7、板状材料保温层的厚度应符合设计要求,其正偏差应不限,负偏差应为__________,且不得大于__________。
(5%,4mm)8、屋面挂瓦工程中,瓦片必须铺置牢固。
在大风及地震设防地区或屋面坡度大于__________时,应按设计要求采取固定加强措施。
(100%)9、檐口端部应抹聚合物水泥砂浆,其下端应做成__________和__________。
(鹰嘴,滴水槽)10、检查屋面有无渗漏、积水和排水系统是否通畅,应在雨后或持续淋水__________h后进行,并应填写淋水试验记录。
具备蓄水条件的檐沟、天沟应进行蓄水试验,蓄水时间不得少于__________h,并应填写蓄水试验记录。
(2,24)二、单选题1、屋面工程施工时,三检制度的正确顺序是()。
{D}A、交接检→自检→专职人员检查B、专职人员检查→交接检→自检C、自检→专职人员检查→交接检D、自检→交接检→专职人员检查2、屋面工程各分项工程宜按屋面面积每__________划分为一个检验批,不足__________应按一个检验批。
屋面保温层工程施工要求及施工工艺本章适用于工业与民用建筑工程屋面采用松散、板状保温材料和现浇整体保温材料保温层工程。
第一节材料要求1.1.1 材料的密度、含水率、导热系数等技术性能,必须符合设计要求和施工质量验收规范的规定,且应有试验资料。
松散的保温材料应使用无机材料,如选用有机材料,应先做好材料的防腐处理。
1.1.2松散材料:炉渣或水渣,粒径一般为5~40mm不得含有石块、土块、重矿渣和未燃尽的煤块,堆积密度为500〜800kg/m3,导热系数为~。
膨胀蛭石导热系数。
1.1.3 板状保温材料:产品应有出厂合格证,根据设计要求选用厚度、规格应一致,外形应整齐;密度、导热系数、强度应符合设计要求。
1泡沫混凝土板块:表观密度不大于500kg/m3,抗压强度应不低于;2 加气混凝土板块:表观密度500~ 600kg/m3,抗压强度应不低于;3聚苯板:表观密度为w 45kg/m3,抗压强度不低于,导热系数为。
第二节主要机具1.2.1 机动机具:搅拌机、平板振捣器。
1.2.2工具:平锹、木刮杠、水平尺、手推车、木拍子、木抹子等。
第三节作业条件铺设保温材料的基层(结构层)施工完以后,将预制构件的吊 钩、拖拉绳清理干净,残留在构件外表的痕迹抹入水泥砂浆, 经检查验收合格,方可铺设保温材料。
铺设隔气层的屋面应先将表面清扫干净,且要求干燥、平整,不得有松散、开裂、空鼓等缺陷;隔气层的构造做法必须符合 设计要求和施工质量验收规范的规定。
穿过结构的管根部位,应用细石混凝土填塞密实,将管子固定 板状保温材料运输、存放应注意保护,防止损坏和受潮。
第四节操作工艺工艺流程:基层清理卜弹线找坡「管根堵洞、固定-隔气层施工-保温 —| 层铺设宀拍平-填补板缝-检查验收-抹找平层基层清理:预制或现浇混凝土结构层表面,应将杂物、灰尘清理干净。
弹线找坡:按设计坡度及流水方向,找出屋面坡度走向,确定保温层的厚度范围。
1.4.4管根固定:穿结构的管根在保温层施工前,应用细石混凝土塞1.3.1 1.3.2 1.3.31.3.4 1.4.1 1.4.2 1.4.3堵密实隔气层施工:2〜4道工序完成后,设计有隔气层要求的屋面, 应按设计做隔气层,涂刷均匀无漏刷。
屋面保温隔热层施工方案屋面保温隔热层施工方案一、材料要求一) 所使用的保温隔热材料应该具有产品合格证书和性能检测报告。
材料的品种、规格、性能等应符合现行国家产品标准和设计要求。
二) 松散的保温材料应该使用无机材料。
如果选用有机材料,需要先进行材料的防腐处理。
1.板状保温材料:外观整齐,厚度应根据设计要求确定。
使用前应按设计要求检查其表观密度、导热系数、含水率及强度。
1) 泡沫混凝土板:表观密度不大于500kg/m3,抗压强度应不低于0.4MPa;2) 加气混凝土板:表观密度为500-600kg/m3,抗压强度应不低于0.2MPa;3) 聚苯板块:表观密度为≤45kg/m3,抗压强度应不低于0.18MPa,导热系数为0.043W/m·K。
2.整体现浇屋面保温层应符合下列要求:1) 沥青膨胀蛙石、沥青膨胀珍珠岩应采用机械搅拌,并应色泽一致,无沥青团,表观密度300-800 kg/m3留衬,导热系数≤0.26W/m·K,抗压强度≥0.3MPa。
2) 硬质聚氨醋泡沫塑料应按配比准确计量,发泡厚度均匀一致,表观密度35-65kg/m3,导热系数0.025 W/m·K,在10%形变下的压缩强度≥0.15MPa,吸水率≤3.0 V/V。
3) 胶粉聚苯颗粒:抗压强度不低于0.23MPa,导热系数≤0.065W/m·K,干燥收缩率低于0.08%,浸水后线变形率小于0.02%。
二、主要机具一般应备有相应的搅拌设备、喷涂设备、检测设备以及常用铁锹(平锹)、木刮杠、水平(准)尺、手推车、木拍子等。
三、作业条件1.铺设保温材料的基层施工完成后,将基层表面清理干净,满足材料作业的温湿度要求。
需要涂刷界面剂的基层应涂刷界面剂。
经检查验收合格办理相关手续后,方可进行下道工序。
2.有隔气层要求的屋面,应先将基层清扫干净,按设计要求和施工规范规定,铺设隔气层。
3.铺设隔气层的基层表面,应干燥、平整,不得有松散、开裂、起鼓等缺陷。
保温隔热屋面施工方法一、保温层施工方法1、松散材料保温层施工符合下列规定:(1)保温层含水率符合设计要求。
炉渣过筛。
(2)松散保温材料要分层铺设,并适当压实;每层虚铺厚度不大于150mm;压实的程度与厚度经试验确定;压实后不得直接在保温层上行车或堆放重物,施工人员穿软底鞋进行操作。
2、板状材料保温层施工(1)干铺的板状保温材料,紧靠在需保温的基层表面上,并铺平垫稳。
分层铺设的板块上下层接缝相互错开,板间缝隙采用同类材料嵌填密实。
(2)粘贴的板状保温材料贴严、贴牢、铺平;分层铺设的板块上下层接缝相互错开。
除上述要求外,采用玛帝脂胶结材料时,与基层之间满涂;采用水泥砂浆粘贴板状保温材料,板间填满勾缝,保温灰浆的配合比为1:1:10(水泥:石灰膏:同类保温材料的碎粒)。
3、整体现浇保温层施工(1)水泥膨胀蛭石、小膨胀珍珠岩保温层的拌和采用人工搅拌,拌和均匀,随拌随铺。
根据试验确定虚铺厚度,铺后压实抹平至找平层。
(2)整体沥青膨胀蛭石、水泥膨胀珍珠岩保温层的沥青加热温度符合招标文件章第16.2.4.2款(1)项的规定,膨胀蛭石或膨胀珍珠岩的预热温度为100~120℃,宜采用机械搅拌,色泽一致,无沥青团,压实厚度由试验确定,表面平整。
(3)干铺的保温层可在负温度下施工。
用热沥青黏结的整体现浇保温层和粘贴的板状材料保温层在气温低于-10℃时不能施工。
用水泥、石灰、或乳化沥青胶结的整体现浇保温层以及用水泥砂浆粘贴的板状材料保温层在气温低于5℃时不能施工。
二、架空隔热屋面施工方法1、在支座底面的卷材、涂膜防水层上采取加强措施,支座采用水泥砂浆砌筑,其强度等级为M5。
2、铺设架空板时,将灰浆刮平,随时扫净屋面防水层上的落灰、杂物等,以保证架空隔热层气流畅通。
操作时不得损伤已完工的防水层。
3、架空板的铺设平整、稳固、缝隙宜采用水泥砂浆或水泥混合砂浆嵌填留变形缝。
三、保温隔热屋面的细部构造施工方法1、天沟、檐沟与屋面交接处,其屋面保温屋的铺设延伸到墙内,伸入长度不小于墙厚的1/2。

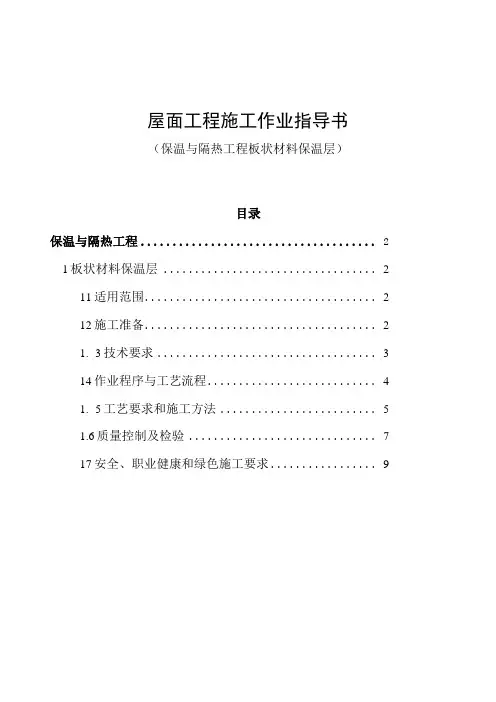

屋面工程施工作业指导书(保温与隔热工程板状材料保温层)目录保温与隔热工程 (2)1板状材料保温层 (2)11适用范围 (2)12施工准备 (2)1.3技术要求 (3)14作业程序与工艺流程 (4)1.5工艺要求和施工方法 (5)1.6质量控制及检验 (7)17安全、职业健康和绿色施工要求 (9)保温与隔热工程1板状材料保温层1.1作业适用范围适用于一般工业与民用建筑屋面工程板状保温材料施工。
1.2作业施工准备(1)作业面要求D基层表面应干燥、平整,不得有松散、开裂、起鼓等缺陷,并且基层表面清理干净,满足材料作业的温度、湿度要求,完成交接工作及相关手续后,方可进行下道工;2)倒置式屋面,待防水层施工完成后,平屋面应进行24h蓄水试验,坡屋面应进行2h淋水试验,应在检验合格后再进行保温层施工;3)穿过屋面结构层的管根部位,应用细石混凝土填塞密实,以便将管根固定;4)屋面临边部位设置高度不小于12m安全防护措施,确保施工安全。
(2)人员要求:1)应由具有相应资质的专业单位施工,作业人员应持证上岗;2)在施工作业前,应对施工操作人员进行安全交底、技术交底、安全教育培训、应急演练,考核合格后才能上岗。
安全交底及教育培训中应包含作业场所和工作岗位存在的重大危险源、防范措施及事故应急措施;3)施工人员必须按要求佩戴安全防护用品。
(3)设备机具要求:主要设备机具:平锹、水平仪、美工刀、50In卷尺、5m卷尺、靠尺、塞尺、检查用钢针、搅拌机、手推车、抹子等。
(4)材料要求:D板状保温材料应有产品合格证书和性能检测报告,材料的品种、规格、性能等应符合现行国家产品标准和设计要求;2)材料进场后,按进场批次同一厂家同一品种随机抽取不少于3组试样进行取样送检,按设计要求检查其导热系数、表观密度或干密度、抗压强度或压缩强度、燃烧性能、含水率及强度等,抽样检验合格后方可使用;3)板状保温材料的存放应注意保护,防止破损、污染和受潮;4)保温材料保管时应分类堆放,防止混杂,并采用防雨、防潮措施;搬运时应轻放,防止损伤断裂、缺棱掉角,保证外形完整;5)保温材料在施工过程中应采取防潮、防水和防火等措施;6)板状保温材料不应破碎、缺棱掉角,铺设时遇有缺棱掉角、破碎不齐的,应锯平拼接使用;7)保温材料使用时的含水率,应相当于该材料在当地自然风干状态下的平衡含水率。

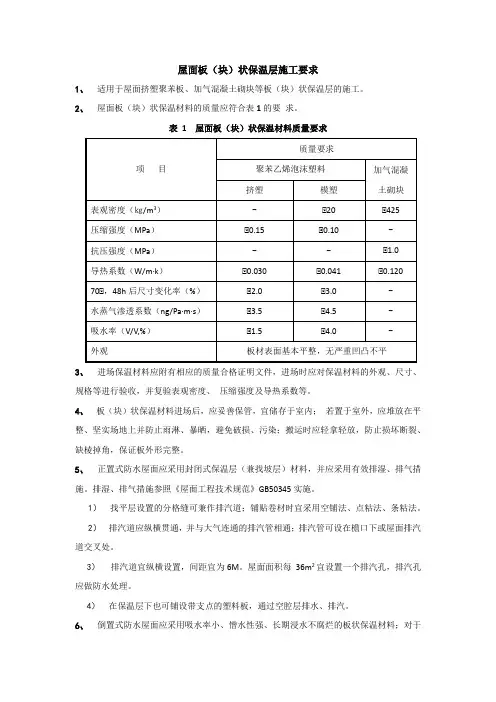

屋面板(块)状保温层施工要求1、适用于屋面挤塑聚苯板、加气混凝土砌块等板(块)状保温层的施工。
2、屋面板(块)状保温材料的质量应符合表1的要求。
表 1 屋面板(块)状保温材料质量要求3、进场保温材料应附有相应的质量合格证明文件,进场时应对保温材料的外观、尺寸、规格等进行验收,并复验表观密度、压缩强度及导热系数等。
4、板(块)状保温材料进场后,应妥善保管,宜储存于室内;若置于室外,应堆放在平整、坚实场地上并防止雨淋、暴晒,避免破损、污染;搬运时应轻拿轻放,防止损坏断裂、缺棱掉角,保证板外形完整。
5、正置式防水屋面应采用封闭式保温层(兼找坡层)材料,并应采用有效排湿、排气措施。
排湿、排气措施参照《屋面工程技术规范》GB50345实施。
1)找平层设置的分格缝可兼作排汽道;铺贴卷材时宜采用空铺法、点粘法、条粘法。
2)排汽道应纵横贯通,并与大气连通的排汽管相通;排汽管可设在檐口下或屋面排汽道交叉处。
3)排汽道宜纵横设置,间距宜为6M。
屋面面积每36m2宜设置一个排汽孔,排汽孔应做防水处理。
4)在保温层下也可铺设带支点的塑料板,通过空腔层排水、排汽。
6、倒置式防水屋面应采用吸水率小、憎水性强、长期浸水不腐烂的板状保温材料;对于不上人平屋面,保温层上面可采用混凝土块材,水泥砂浆等做保护层;对于上人平屋面,保温层上应采用不少于40MM 厚的细石钢筋混凝土刚性防水保护层。
7、防水屋面保温层可采用干铺或与防水层材性相容的胶粘剂粘贴。
倒置式防水屋面保温层宜选择与防水层相容性好的材料,相容性差的保温材料在施工前,应先在防水层上铺一道隔离层。
8、倒置式防水屋面的屋面坡度应≥2%,水落口周围500㎜范围内及出屋面管道宜按以下节点构造施工(图1、图2、图3)。
图 1 雨水口与屋面关系构造图1-铜(或铝)板网防护罩;2-刚性保护层;3-保温隔热层;4-防水层;5-找平、找坡层;6-保温砂浆;7-屋面板;8-嵌缝油膏;9-细石混凝土填实图2 女儿墙处雨水口与屋面关系构造图1-混凝土保护层;2-保温隔热层;3-防水层;4-找平、找坡层;5-屋面板;6-保温砂浆;7- C20 细石混凝土图 3 管道出屋面构造图1-金属管箍固定;2-密封材料;3- C20 细石混凝土9、保温层施工1)工艺流程:清理基层→铺设保温层→设置排气道及排气孔→施工找平层或保护层。
