梁内钢筋的类别及作用

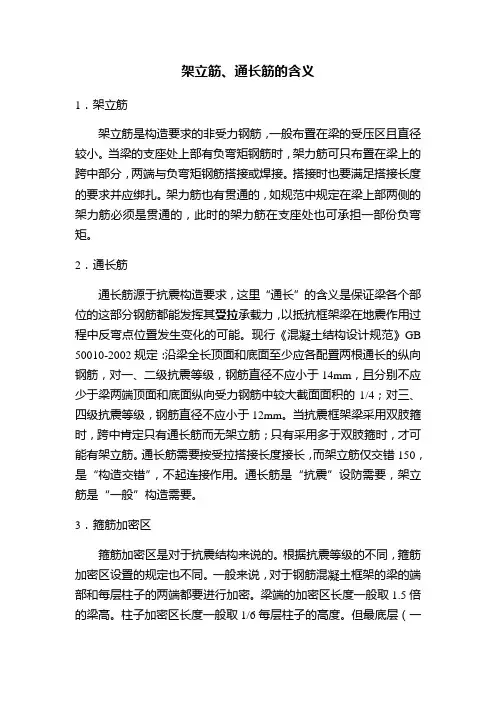

架立筋、通长筋的含义1．架立筋架立筋是构造要求的非受力钢筋，一般布置在梁的受压区且直径较小。

当梁的支座处上部有负弯矩钢筋时，架力筋可只布置在梁上的跨中部分，两端与负弯矩钢筋搭接或焊接。

搭接时也要满足搭接长度的要求并应绑扎。

架力筋也有贯通的，如规范中规定在梁上部两侧的架力筋必须是贯通的，此时的架力筋在支座处也可承担一部份负弯矩。

2．通长筋通长筋源于抗震构造要求，这里“通长”的含义是保证梁各个部位的这部分钢筋都能发挥其受拉承载力，以抵抗框架梁在地震作用过程中反弯点位置发生变化的可能。

现行《混凝土结构设计规范》GB 50010-2002规定：沿梁全长顶面和底面至少应各配置两根通长的纵向钢筋，对一、二级抗震等级，钢筋直径不应小于14mm，且分别不应少于梁两端顶面和底面纵向受力钢筋中较大截面面积的1/4；对三、四级抗震等级，钢筋直径不应小于12mm。

当抗震框架梁采用双肢箍时，跨中肯定只有通长筋而无架立筋；只有采用多于双肢箍时，才可能有架立筋。

通长筋需要按受拉搭接长度接长，而架立筋仅交错150，是“构造交错”，不起连接作用。

通长筋是“抗震”设防需要，架立筋是“一般”构造需要。

3．箍筋加密区箍筋加密区是对于抗震结构来说的。

根据抗震等级的不同，箍筋加密区设置的规定也不同。

一般来说，对于钢筋混凝土框架的梁的端部和每层柱子的两端都要进行加密。

梁端的加密区长度一般取1.5倍的梁高。

柱子加密区长度一般取1/6每层柱子的高度。

但最底层（一层）柱子的根部应取1/3的高度。

4．结构层结构层（Structure level）：是楼板层的承重部分，包括板、梁等构件。

结构层承受整个楼板层的全部荷载，并对楼板层的隔声、防火等起主要作用。

地面层的结构层为垫层，垫层将所承受的荷载及自重均匀地传至夯实的地基。

土木工程专业毕业设计常见答辩问题很多同学在做完设计后虽然对自己的设计很有把握，但是还在担心着答辩这一关，那么多老师,那么多同学在台下看这自己，内向点的肯定心慌了，呵呵，在答辩前作好答辩的充分准备,没有什么可怕的!1。

介绍你设计的内容有哪些？2。

框架体系的优点是什么?说明它的应用范围。

答:框架结构体系的优点是：整体性和抗震性均好于混合结构，平面布置灵活,可提供较大的使用空间，也可形成丰富多变的立面造型。

适用范围：工业厂房及公共建筑中广泛使用。

3.框架结构的设计步骤是什么？答：（1）、结构平面布置；（2）、柱网和层高的确定；(3）、承重方案的确定(4）、荷载计算；（5)、内力、位移计算；（6）、配筋计算；(7）、钢筋选择；（8）、绘制结构施工图。

4. 怎样确定柱网尺寸？答：框架结构柱网应满足房屋使用要求，同时构件的规格、类型要少,柱网间距一般不宜小于3。

6m，也不宜大于6.0m,柱网跨度根据使用要求不同，有2。

4m、2。

7m、3.0m、5。

8m、7。

5m、8.0m、12。

0m等.5. 怎样确定框架梁、柱截面尺寸？答：框架梁的截面尺寸，（1）应满足刚度要求；（2）满足构造要求；（3)满足承载力要求。

框架柱的截面尺寸，（1）应满足稳定性要求；（2）满足构造要求;（3）满足承载力要求。

6. 怎样计算水平荷载作用下框架的内力和侧移？答：水平荷载作用下框架内力的计算方法用反弯点法和D值法。

具体计算步骤是：反弯点位置的确定；柱的侧移刚度的确定；各柱剪力的分配;柱端弯矩的计算；梁端弯矩的计算；梁的剪力的计算。

水平荷载作用下的侧移的计算:可认为是由梁柱弯曲变形引起的侧移和柱轴向变形的叠加.7. 修正反弯点法（D值法)计算要点是什么?答：修正反弯点法(D值法）的计算要点是：1）修正柱的抗侧移刚度；2）修正反弯点刚度;3）柱的剪力分配;4）柱端弯矩计算；5）梁端弯矩的计算；6）梁的剪力的计算。

8. 怎样计算在重力荷载下的框架内力?答：重力荷载作用下框架内力计算：重力荷载属于竖向荷载，将多层框架分层，以每层梁与上下柱组成的当成框架作为计算单元，按无侧移框架计算,一般采用弯矩分配法或迭代法.9. 弯矩二次分配法的计算要点是什么？弯矩二次分配法：1）求固端弯矩;2)求分配系数、传递系数；3）进行两次弯矩的分配与传递；4)求梁端弯矩.10.什么是梁、柱的控制截面，怎样确定控制截面的内力不利组合？梁的控制截面在跨中附近(正弯矩最大截面)和梁与柱相交处（负弯矩最大截面）。

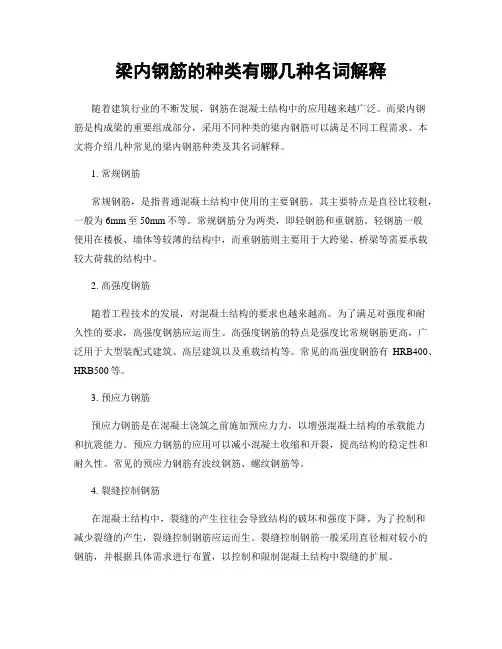

梁内钢筋的种类有哪几种名词解释随着建筑行业的不断发展，钢筋在混凝土结构中的应用越来越广泛。

而梁内钢筋是构成梁的重要组成部分，采用不同种类的梁内钢筋可以满足不同工程需求。

本文将介绍几种常见的梁内钢筋种类及其名词解释。

1. 常规钢筋常规钢筋，是指普通混凝土结构中使用的主要钢筋。

其主要特点是直径比较粗，一般为6mm至50mm不等。

常规钢筋分为两类，即轻钢筋和重钢筋。

轻钢筋一般使用在楼板、墙体等较薄的结构中，而重钢筋则主要用于大跨梁、桥梁等需要承载较大荷载的结构中。

2. 高强度钢筋随着工程技术的发展，对混凝土结构的要求也越来越高。

为了满足对强度和耐久性的要求，高强度钢筋应运而生。

高强度钢筋的特点是强度比常规钢筋更高，广泛用于大型装配式建筑、高层建筑以及重载结构等。

常见的高强度钢筋有HRB400、HRB500等。

3. 预应力钢筋预应力钢筋是在混凝土浇筑之前施加预应力力，以增强混凝土结构的承载能力和抗震能力。

预应力钢筋的应用可以减小混凝土收缩和开裂，提高结构的稳定性和耐久性。

常见的预应力钢筋有波纹钢筋、螺纹钢筋等。

4. 裂缝控制钢筋在混凝土结构中，裂缝的产生往往会导致结构的破坏和强度下降。

为了控制和减少裂缝的产生，裂缝控制钢筋应运而生。

裂缝控制钢筋一般采用直径相对较小的钢筋，并根据具体需求进行布置，以控制和限制混凝土结构中裂缝的扩展。

5. 防腐钢筋在一些湿度较高或者具有强酸碱环境的建筑中，常规钢筋会因为长时间的腐蚀而失去原有的强度和耐久性。

为了应对这一问题，防腐钢筋应运而生。

防腐钢筋一般采用特殊的防腐涂料或者外加固有保护层等方式进行保护，保证钢筋的使用寿命和结构的安全性。

6. 纤维增强钢筋纤维增强钢筋是在传统钢筋的基础上加入纤维材料，以提高梁的抗张能力和抗震能力。

纤维增强钢筋具有很好的延展性和断裂韧性，能够改善混凝土结构的整体性能。

常见的纤维增强钢筋有碳纤维、玻璃纤维等。

综上所述，梁内钢筋的种类可以根据不同的工程需求进行选择。

梁的钢筋类型以及计算方法框架梁：一、首跨钢筋的计算 1、上部贯通筋上部贯通筋（上通长筋1）长度＝通跨净跨长＋首尾端支座锚固值2、端支座负筋端支座负筋长度：第一排为Ln/3＋端支座锚固值；第二排为Ln/4＋端支座锚固值 3、下部钢筋下部钢筋长度＝净跨长＋左右支座锚固值以上三类钢筋中均涉及到支座锚固问题，那么总结一下以上三类钢筋的支座锚固判断问题：支座宽≥Lae且≥0.5Hc＋5d，为直锚，取Max{Lae，0.5Hc＋5d }。

钢筋的端支座锚固值＝支座宽≤Lae或≤0.5Hc＋5d，为弯锚，取Max{Lae，支座宽度-保护层+15d }。

钢筋的中间支座锚固值＝Max{Lae，0.5Hc＋5d } 4、腰筋构造钢筋：构造钢筋长度＝净跨长＋2×15d 抗扭钢筋：算法同贯通钢筋 5、拉筋拉筋长度＝（梁宽－2×保护层）＋2×11.9d（抗震弯钩值）＋2d 拉筋根数：如果我们没有在平法输入中给定拉筋的布筋间距，那么拉筋的根数＝（箍筋根数/2）×（构造筋根数/2）；如果给定了拉筋的布筋间距，那么拉筋的根数＝布筋长度/布筋间距。

6、箍筋箍筋长度＝（梁宽－2×保护层＋梁高-2×保护层）*2＋2×11.9d＋8d 箍筋根数＝（加密区长度/加密区间距+1）×2＋（非加密区长度/非加密区间距－1）+1 注意：因为构件扣减保护层时，都是扣至纵筋的外皮，那么，我们可以发现，拉筋和箍筋在每个保护层处均被多扣掉了直径值；并且我们在预算中计算钢筋长度时，都是按照外皮计算的，所以软件自动会将多扣掉的长度在补充回来，由此，拉筋计算时增加了2d，箍筋计算时增加了8d。

7、吊筋吊筋长度＝2*锚固（20d）+2*斜段长度+次梁宽度+2*50，其中框梁高度>800mm 夹角=60° ≤800mm 夹角=45° 二、中间跨钢筋的计算1、中间支座负筋中间支座负筋：第一排为：Ln/3＋中间支座值＋Ln/3；第二排为：Ln/4＋中间支座值＋Ln/4 注意：当中间跨两端的支座负筋延伸长度之和≥该跨的净跨长时，其钢筋长度：第一排为：该跨净跨长＋（Ln/3＋前中间支座值）＋（Ln/3＋后中间支座值）；第二排为：该跨净跨长＋（Ln/4＋前中间支座值）＋（Ln/4＋后中间支座值）。

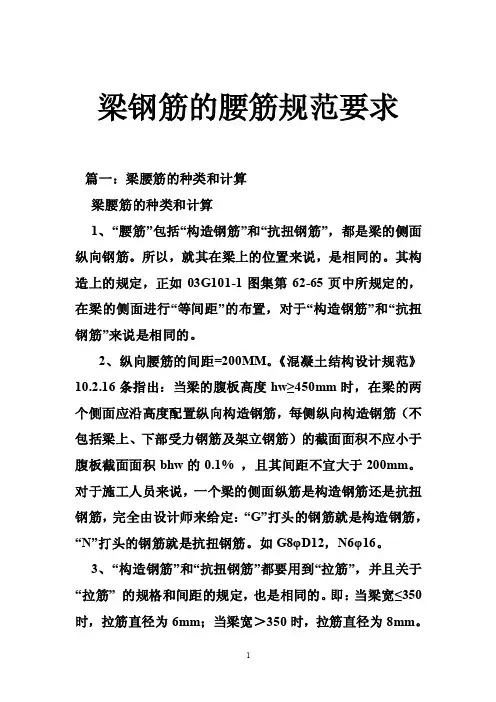

梁钢筋的腰筋规范要求篇一：梁腰筋的种类和计算梁腰筋的种类和计算1、“腰筋”包括“构造钢筋”和“抗扭钢筋”，都是梁的侧面纵向钢筋。

所以，就其在梁上的位置来说，是相同的。

其构造上的规定，正如03G101-1图集第62-65页中所规定的，在梁的侧面进行“等间距”的布置，对于“构造钢筋”和“抗扭钢筋”来说是相同的。

2、纵向腰筋的间距=200MM。

《混凝土结构设计规范》10.2.16条指出：当梁的腹板高度hw≥450mm时，在梁的两个侧面应沿高度配置纵向构造钢筋，每侧纵向构造钢筋（不包括梁上、下部受力钢筋及架立钢筋）的截面面积不应小于腹板截面面积bhw的0.1% ，且其间距不宜大于200mm。

对于施工人员来说，一个梁的侧面纵筋是构造钢筋还是抗扭钢筋，完全由设计师来给定：“G”打头的钢筋就是构造钢筋，“N”打头的钢筋就是抗扭钢筋。

如G8φD12，N6φ16。

3、“构造钢筋”和“抗扭钢筋”都要用到“拉筋”，并且关于“拉筋” 的规格和间距的规定，也是相同的。

即：当梁宽≤350时，拉筋直径为6mm；当梁宽＞350时，拉筋直径为8mm。

拉筋间距为非加密区箍筋间距的两倍。

有些人却提出“拉筋在加密区按加密区箍筋间距的两倍，在非加密区按非加密区箍筋间距的两倍”，这是错误的理解。

当设有多排拉筋时，上下两排拉筋竖向错开设置。

4、“构造钢筋”纯粹是按构造设置，即不必进行力学计算。

《混凝土结构设计规范》7.5.1条规定：hw——截面的腹板高度：对矩形截面，取有效高度；对Ｔ形截面，取有效高度减去翼缘高度；对工形截面，取腹板净高。

而在03G101-1图集第62-65页的图中，hw有二种情况：一种是独立梁，上面没有现浇板，hw取梁有效高度；第二种是当梁上有现浇板时取梁的净高。

这是设计和施工需要注意的问题。

因为构造钢筋不考虑其受力计算，所以，梁侧面纵向构造钢筋的搭接长度和锚固长度可取为15d 。

5、“抗扭钢筋”是需要设计人员进行抗扭计算才能确定其钢筋规格和根数的。

常见钢筋混凝土构件中钢筋的类别及作用钢筋混凝土是一种常见的建筑材料，由混凝土和钢筋组成。

钢筋在钢筋混凝土构件中承担着主要的拉力作用，而混凝土则主要承担压力作用。

钢筋的类别和作用是钢筋混凝土构件的重要组成部分，下面将对常见的钢筋类型及其作用进行详细介绍。

1.普通钢筋（HRB335、HRB400、HRB500）普通钢筋是钢筋混凝土中最常用的类型，也是最常见的钢筋。

它具有良好的可塑性和可焊性，适用于大多数钢筋混凝土结构中。

普通钢筋主要承担混凝土结构的受拉力，增加了结构的抗拉强度和延性。

2.高强度钢筋（HRB600）高强度钢筋是通过提高钢筋的锰含量和合理控制钢筋的碳当量来实现的。

高强度钢筋具有更高的屈服强度和抗拉强度，能够应对更高的荷载要求，适用于大跨度、高层建筑等重载结构中。

高强度钢筋的使用可以减少构件的体积，提高结构的整体稳定性。

3.螺纹钢筋螺纹钢筋是为了提高钢筋与混凝土之间的粘结性能而设计的。

螺纹钢筋在表面加工了弧形螺纹，增加了钢筋与混凝土之间的粘结力，使钢筋与混凝土形成一个整体。

螺纹钢筋适用于需要更高粘结力和抗震性能的结构中，如高层建筑、桥梁等。

4.预应力钢筋预应力钢筋是通过预先施加拉力来控制构件受力状态的钢筋。

这种钢筋具有更高的抗弯和抗剪能力，可以减少混凝土中的裂缝和变形，提高结构的稳定性和承载能力。

预应力钢筋适用于需要更高结构强度和较大跨度的构件中，如桥梁、大型厂房等。

5.变形钢筋变形钢筋是为了增加钢筋与混凝土之间的粘结力而设计的。

它通过在钢筋表面加工成齿状、压花状等几何形状，增加了钢筋表面与混凝土的粘结力，提高了受拉构件的抗震性能和抗裂性能。

变形钢筋适用于需要更高粘结力和抗震性能的结构中，如高层建筑、桥梁等。

6.不锈钢钢筋不锈钢钢筋是一种抗腐蚀性能较好的钢筋，其主要由铬、镍等合金元素构成。

不锈钢钢筋具有良好的耐腐蚀性和抗拉强度，适用于需要在潮湿环境和腐蚀性介质中使用的结构，如海洋建筑、化工厂等。

钢筋是建筑工程中重要的建筑材料，其质量对建筑物的安全和寿命有着至关重要的影响。

以下是对钢筋的主要技术指标及功能的详细描述。

一、钢筋的强度和变形性能钢筋的强度是衡量钢筋质量最重要的指标，它直接影响到钢筋的抗压、抗拉和抗弯等力学性能。

通常，我们用屈服强度、抗拉强度和伸长率来衡量钢筋的强度和变形性能。

屈服强度代表钢筋在承受压力时发生塑性变形的能力，抗拉强度则代表钢筋承受拉力时抵抗断裂的能力，而伸长率则代表钢筋在承受压力或拉力时变形而不致断裂的能力。

二、钢筋的种类和特点钢筋根据化学成分、生产工艺、形状等特征可以分为多种类型，如碳钢钢筋、合金钢钢筋、有色金属钢筋等。

其中，碳钢钢筋应用最为广泛，包括光面钢筋、带肋钢筋、扭转钢筋等。

每种钢筋类型都有其特定的力学性能和用途。

三、钢筋在建筑中的应用在建筑工程中，钢筋主要用于承受荷载、维持结构的稳定性等方面。

例如，在混凝土结构中，钢筋可以与混凝土共同工作，利用混凝土的抗压性能和钢筋的抗拉性能，形成一种强大的复合材料，有效地提高了结构的承载能力和稳定性。

此外，钢筋还可以用于连接各种建筑材料，如预埋件、锚杆等，进一步增强了建筑物的稳定性和安全性。

四、钢筋的其他技术指标除了强度和变形性能外，钢筋还有许多其他重要的技术指标，如伸长率、冷弯性能、持久性能等。

这些指标直接关系到钢筋在各种环境下的使用性能和安全性。

例如，伸长率是衡量钢筋在承受压力或拉力时变形后仍能保持有效工作能力的重要指标；冷弯性能则代表钢筋在特定温度和压力下的塑性变形能力；持久性能则代表钢筋在长期使用或承受反复荷载作用下的可靠性和稳定性。

总之，钢筋作为建筑工程中的重要建筑材料，其质量和技术指标对建筑物的安全和寿命有着至关重要的影响。

只有选择符合标准、性能优良的钢筋，才能确保建筑工程的质量和安全。

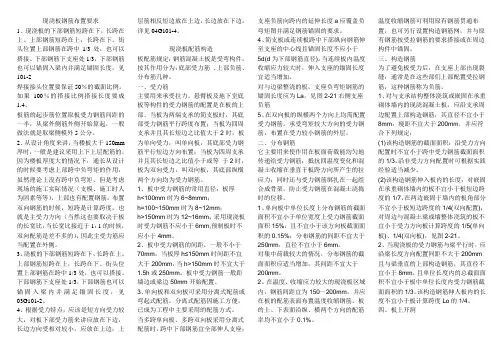

现浇板钢筋布置要求1、现浇板的下部钢筋短跨在下，长跨在上。

上部钢筋短跨在上，长跨在下。

街头位置上部钢筋在跨中1/3处，也可以搭接。

下部钢筋下支座处1/3，下部钢筋也可以锚固入梁内并满足锚固长度，见101-2焊接接头位置要保证50％的截面比例。

如果100％的搭接比例搭接长度要成1.4。

板筋的起步筋位置取板受力钢筋间距的一半，从梁外侧筋外侧开始算起，一般做法就是取梁侧模外5公分。

2、从设计角度来讲，当楼板大于150mm 厚时，一般是建议采用上下上层配筋的。

因为楼板厚度大的情况下，通长从设计的时候要考虑上部跨中负弯矩的作用，虽然理论上没有跨中负弯矩，但是考虑现场的施工实际情况（支模、施工时人为因素等等），上部也有配置钢筋。

布置双向钢筋的时候，短跨是计算跨度，也就是主受力方向（当然这也要取决于板的长宽比，当长宽比接近于1：1的时候，双向配筋是差不多的），因此主受力筋应当配置在外侧。

3、浇板的下部钢筋短跨在下，长跨在上。

上部钢筋短跨在上，长跨在下。

街头位置上部钢筋在跨中1/3处，也可以搭接。

下部钢筋下支座处1/3，下部钢筋也可以锚固入梁内并满足锚固长度，见03G101-2。

4、根据受力特点，应该是短方向受力较大，对板下部受力筋来讲应放在下边，长边方向受相对较小，应放在上边；上层筋相反短边放在上边，长边放在下边。

详见04G101-4。

现浇板配筋构造板配筋规定：钢筋混凝土板是受弯构件，按其作用分为：底部受力筋、上部负筋、分布筋几种。

一、受力筋主要用来承受拉力。

悬臂板及地下室底板等构件的受力钢筋的配置是在板的上部。

当板为两端支承的简支板时，其底部受力钢筋平行跨度布置；当板为四周支承并且其长短边之比值大于2时，板为单向受力，叫单向板，其底部受力钢筋平行短边方向布置；当板为四周支承并且其长短边之比值小于或等于2时，板为双向受力，叫双向板，其底部纵横两个方向均为受力钢筋。

1、板中受力钢筋的常用直径：板厚h<100mm时为6~8mmm；h=100~150mm时为8~12mm；h>150mm时为12~16mm；采用现浇板时受力钢筋不应小于6mm,预制板时不应小于4mm。

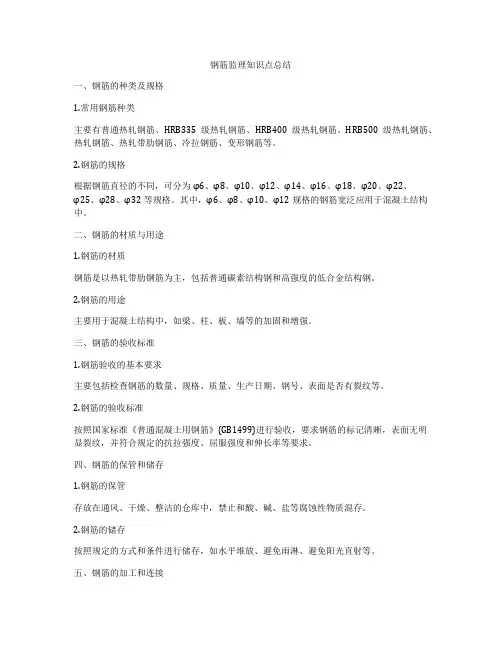

钢筋监理知识点总结一、钢筋的种类及规格1.常用钢筋种类主要有普通热轧钢筋、HRB335级热轧钢筋、HRB400级热轧钢筋、HRB500级热轧钢筋、热轧钢筋、热轧带肋钢筋、冷拉钢筋、变形钢筋等。

2.钢筋的规格根据钢筋直径的不同，可分为φ6、φ8、φ10、φ12、φ14、φ16、φ18、φ20、φ22、φ25、φ28、φ32等规格。

其中，φ6、φ8、φ10、φ12规格的钢筋宽泛应用于混凝土结构中。

二、钢筋的材质与用途1.钢筋的材质钢筋是以热轧带肋钢筋为主，包括普通碳素结构钢和高强度的低合金结构钢。

2.钢筋的用途主要用于混凝土结构中，如梁、柱、板、墙等的加固和增强。

三、钢筋的验收标准1.钢筋验收的基本要求主要包括检查钢筋的数量、规格、质量、生产日期、钢号、表面是否有裂纹等。

2.钢筋的验收标准按照国家标准《普通混凝土用钢筋》(GB1499)进行验收，要求钢筋的标记清晰，表面无明显裂纹，并符合规定的抗拉强度、屈服强度和伸长率等要求。

四、钢筋的保管和储存1.钢筋的保管存放在通风、干燥、整洁的仓库中，禁止和酸、碱、盐等腐蚀性物质混存。

2.钢筋的储存按照规定的方式和条件进行储存，如水平堆放、避免雨淋、避免阳光直射等。

五、钢筋的加工和连接1.钢筋的加工主要包括切割、弯曲、焊接等工艺，由于加工过程中易产生锈蚀、变形等情况，需要加强监管。

2.钢筋的连接包括焊接、搭接、劈开连接等方式，需符合国家标准，并进行质量检验。

六、钢筋的安装与固定1.钢筋的安装应根据图纸要求进行正确的定位和安装，注意预留伸、转、滑缝，确保连接牢固。

2.钢筋的固定包括用索具和钢筋连接固定在模板上，确保施工过程中不发生位移和错位。

七、钢筋的验收与质量控制1.钢筋的验收应由专业人员按照国家标准进行验收，包括外观检查、尺寸检验、质量抽样检验等。

2.钢筋的质量控制严格按照相关工艺规范和标准进行质量控制，合格后方可使用。

八、钢筋的施工现场监理1.施工前的检查主要包括验收资料的核对、施工设备的检查、现场状况的清查等。

施工图钢筋表示法/钢筋混凝土结构简介建筑学习2007-11—08 12:24:59 阅读18116 评论89 字号：大中小一、箍筋表示方法：⑴φ10@100/200（2）表示箍筋为φ10 ，加密区间距100,非加密区间距200，全为双肢箍。

⑵φ10＠100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。

⑶φ8＠200（2) 表示箍筋为φ8，间距为200,双肢箍。

⑷φ8@100（4)/150（2）表示箍筋为φ8,加密区间距100，四肢箍，非加密区间距150，双肢箍。

一、梁上主筋和梁下主筋同时表示方法：⑴3Φ22,3Φ20 表示上部钢筋为3Φ22，下部钢筋为3Φ20。

⑵2φ12，3Φ18 表示上部钢筋为2φ12，下部钢筋为3Φ18。

⑶4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。

⑷3Φ25，5Φ25 表示上部钢筋为3Φ25，下部钢筋为5Φ25。

二、梁上部钢筋表示方法:（标在梁上支座处）⑴2Φ20 表示两根Φ20的钢筋，通长布置,用于双肢箍。

⑵2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。

⑶6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25.⑷2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。

三、梁腰中钢筋表示方法：⑴G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。

⑵G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14.⑶N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22.⑷N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。

四、梁下部钢筋表示方法：(标在梁的下部）⑴4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。

⑵6Φ25 2/4 表示有两排钢筋,上排筋为2Φ25,下排筋4Φ25.⑶6Φ25 (—2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。

梁得类别及其作用连梁就是指两端与剪力墙相连且跨高比小于5得梁。

基础拉梁就是指两端与承台或独立柱基相连得梁，与次梁相同之处在于基础拉梁也就是没有抗震要求得、基础拉梁得箍筋也没有加密区与非加密区得要求。

框架梁就是指两端与框架柱相连得梁,或者两端与剪力墙相连但跨高比不小于5得梁。

次梁就是指两端搭在框架梁上得梁。

基础梁简单说就就是与基础上得梁。

基础梁一般用于框架结构、框架剪力墙结构,框架柱落于基础梁上或基础梁交叉点上,其主要作用就是作为上部建筑得基础，将上部荷载传递到地基上,基础梁作为基础,起到承重与抗弯功能,一般基础梁得截面较大,截面高度一般建议取１/4～1/６跨距，这样基础梁得刚度很大,可以起到基础梁得效果,其配筋由计算确定。

基础梁断面一般作成梯形。

当布置得转换梁支撑上部得结构为剪力墙得时候,转换梁叫框支梁,支撑框支梁得就就是框支柱。

暗梁得位置就是她完全隐藏在板类构件或者混凝土墙类构件中,这就是她被称为暗梁得原因。

暗梁得钢筋设置方式与单梁与框架梁类构件非常近似。

核心筒就就是在建筑得中央部分,由电梯井道、楼梯、通风井、电缆井、公共卫生间、部分设备间围护形成中央核心筒,与外围框架形成一个外框内筒结构，以钢筋混凝土浇筑。

此种结构十分有利于结构受力,并具有极优得抗震性。

就是国际上超高层建筑广泛采用得主流结构形式。

同时,这种结构得优越性还在于可争取尽量宽敞得使用空间,使各种辅助服务性空间向平面得中央集中,使主功能空间占据最佳得采光位置,并达到视线良好、内部交通便捷得效果。

钢筋类别及其区别图中布置在下得钢筋为受力筋，在之上垂直分布得钢筋为分布筋箍筋: 用来满足斜截面抗剪强度,并联结受拉主钢筋与受压区混凝土使其共同工作，此外,用来固定主钢筋得位置而使梁内各种钢筋构成钢筋骨架得钢筋。

就是梁与柱抵抗剪力配置得环形(当然有圆形得与矩形得)钢筋,就是口字形得,将上部与下部得钢筋固定起来，同时抵抗剪力。

架立筋:就是梁上部得钢筋,只起一个结构作用,没实质意义,但在梁得两端则上部得架立筋抵抗负弯距，不能缺少。

钢筋的类别HPB235 （Hot Rolled Plain Steel Bar），热轧光面钢筋，也叫Q235，质量稳定，塑性好易成型，但屈服强度较低，不宜用于结构中的受力钢筋；一级钢筋又可称为盘条，盘元，光圆等.HRB335 （Hot Rolled Ribbed Steel Bar ），热轧带肋钢筋，带肋钢筋，有利于与混凝土之间的粘结，强度和塑性均较好，是目前主要应用的钢筋品种之一；二级螺纹钢，335是二级钢的屈服强度。

Ⅱ级钢筋老牌号为20MnSi。

HRB400 （Hot Rolled Ribbed Steel Bar ），热轧带肋钢筋，HRB400级：带肋钢筋，有利于与混凝土之间的粘结，强度和塑性均较好，是今后主要应用的钢筋品种之一；三级钢筋HRB400也是热轧带肋钢筋、三级螺纹钢，400是三级钢的屈服强度。

Ⅲ级老牌号为20MnSiV、20MnSiNb、20MnTi。

RRB400 （Remained heat treatment Ribbed Steel Bar ），余热处理钢筋是HRB335钢筋热轧后快速冷却，利用钢筋内温度自行回火而成，淬火钢筋强度提高，但塑性降低，余热处理后塑性有所改善。

生产条件限制，目前产量有限。

一般三级钢筋的出厂价格要比二级钢筋的高100元每吨，但是三级钢在强度各方面都比二级高，所以用料也比较省，具体工程上用二级钢还是三级钢，一般根据所建工程的具体情况而定，普通住宅用二级钢即可。

二级钢筋和三级钢筋的等强换算公式怎样二级钢筋的根数乘以（屈服强度）235再乘以直径的平方 = 三级钢筋的根数乘以（屈服强度）335再乘以直径的平方代换后钢筋截面乘以根数乘以钢筋抗拉强度设计值大于或等于代换前钢筋截面乘以根数乘以钢筋抗拉强度设计值二级钢设计抗拉强度335MPa，三级钢抗拉强度400MPa应该是这样的等强度代换是基本原则，二级钢HRB330 是按300计算，三级钢HRB400是按370 采用等强度代换,Asfy不变,(As=NS,N为钢筋根数,S为单根钢筋截面积)如果是钢筋直径不变即单根钢筋截面积不变,代换时即有N1*fy2=N2*fy3,fy2与fy3分别为二级钢与三级钢钢筋的抗拉强度设计值.实际上可以用钢筋的直径的平方×根数直接比较就可以了啊！！！低级钢换高级钢用等强代换，高级钢换低级钢用等面积代换不同点主要是：1.钢种不同，（化学成份不同）。

桥梁工程试卷2答案一、填空题（每空1分，共20分）（请将答案填写在答题纸上）1．简支梁（板）的架设，从架梁的工艺类别划分有陆地架梁法、浮吊架梁法和架桥机架梁法。

2．作用代表值包括标准值、频遇值、准永久值。

3．桥台的常见型式有重力式桥台、轻型桥台、框架式桥台和组合式桥台等。

4．公路桥面构造包括桥面铺装、排水防水系统、人行道、路缘石（或填：安全带、栏杆、灯柱、安全护栏、伸缩装置任一个）等。

5．钢桁梁的主桁主要由上弦杆、下弦杆、腹杆和节点组成。

6．悬索桥主要由索塔、拉索、加劲梁和锚碇等组成。

2453答：12答：应只涉及结构上可能同时出现的作用效应（3分），并以桥梁在施工或运营时可能处于最不利受力状态为原则。

（2分）4．在后张法预应力简支梁中，预应力筋大部分在梁端附近都要弯起，这是为什么？答：在后张法预应力简支梁中，跨中截面为了获得最大的承载能力和较大的预压应力，预应力筋尽可能地靠近梁的下缘布置，在支点附近由于梁体自重弯矩减小，在张拉锚固阶段梁体上缘可能会出现过高的拉应力，可能导致开裂，因此为减小预应力产生的弯矩，所以大部分预应力钢筋在梁端附近都要弯起以减小偏心。

再者，由于预应力钢筋靠锚具锚固在梁端，锚具和张拉千斤顶需要一定的工作面积，锚具垫板下混凝土具有较高的局部压应力，可能造成锚下混凝土开裂，因此也需要将锚具在梁端分散布置，使得大部分预应力钢筋在梁端附近都要弯起。

5．桥梁伸缩装置的作用是什么？答：桥跨结构在气温变化、活载作用、混凝土收缩和徐变等影响下将会发生伸缩变形。

（1分）桥梁伸缩装置作用就是为满足结构按照设计的计算图式变形，同时又能保证车辆平顺通过。

（4分）6．试述桥梁工程设计的基本原则以及各原则之间的关系。

答：1）桥梁设计的原则为：安全性、适用性、经济、美观。

（3分）2）安全是第一前提。

在满足安全、适用要求的条件下，考虑经济。

在安全、适用和经济的前提下，尽可能使桥梁具有优美的造型。

（2分）7．在什么条件下应该对扩大基础的基底应力进行重分布计算？为什么需要进行应力重分布计算？答：当基底应力出现小于零的情况下，应进行基底应力重分布计算（2分）。

一、钢筋的分类钢筋的种类繁多，性能各异。

总的来说，可按钢筋的直径、轧制外形、生成工艺、化学成分等进行分类；钢筋的力学性能又包括以下几个方面：抗拉性能、塑性变形、冲击韧度、耐疲劳性、冷弯性能及可焊性。

钢筋混凝土结构中常用的钢材有钢筋和钢丝（包括钢绞线）两类。

直径在6mm以上者称为钢筋，直径在5mm以内者称为钢丝。

1、按化学成分划分随着韩碳量的增加，其强度、硬度增加，但塑性、韧性减少。

建筑中常用普通低碳钢。

在普通碳素钢中加入某些合金元素，如锰、钛、硅、钒，而冶炼成的钢称为合金钢。

这些钢中有些含碳量也比较高，但由于加入了合金元素，不但强度提高，而且其他性能有所改善。

建筑上长用低合金钢。

2、按屈服强度钢筋可分为HPB235级、HRB335级、HRB400级及HRB500级钢筋、RRB400级钢筋，其中HPB235级~HRB500为热轧钢筋，RRB400级钢筋为余热处理钢筋，它们的屈服强度分别为：HPB235级：屈服点为235MPa，抗拉强度为370MPa。

HRB335级：屈服点为335 MPa，抗拉强度为490 MPa。

HRB400级：屈服点为400 MPa，抗拉强度为570 MPa。

HRB500级：屈服点为500 MPa，抗拉强度为630 MPa。

RRB400级：屈服点为400 MPa，抗拉强度为600 MPa。

3、按外形划分（1）光圆钢筋：断面为圆形，表面物刻纹，使用时需加弯钩。

（2）螺纹钢筋：表面轧制成螺旋纹、人字纹，以增大与混凝土的粘结力。

（3）精轧螺纹钢筋：新近开发的用作预应力钢筋的新品种，钢号为40Si2MnV。

（4）刻痕钢丝：有光圆钢筋经机械压痕而成。

（5）钢绞线：用2根、3根或7根圆钢丝捻制而成。

此外还有压波钢丝、冷轧扭钢筋。

4、按生产工艺划分按钢筋生产工艺，混凝土结构用的普通钢筋可分为两类：热轧钢筋和冷加工钢筋（冷轧带肋钢筋、冷轧扭钢筋、冷拔螺旋钢筋）。

冷拉钢筋与冷拔低碳钢丝已逐渐淘汰。

梁内钢筋的‎类别和作用‎
梁是建筑物‎的主要受弯‎构件。

建筑工程中‎常用的梁有‎框架梁、次梁、框支梁、井字梁、雨篷梁、过梁、圈梁、楼梯梁、基础梁、吊车梁和连‎系梁等。

由于外力作‎用方式和支‎承方式的不‎同，各种梁的弯‎曲变形情况‎也不同，所以不同类‎型梁内配置‎钢筋的种类‎、形状及数量‎也不相同。

但是，各种梁内配‎置钢筋的类‎别及作用却‎基本相同。

梁内钢筋的‎配置通常有‎下列几种：
1、纵向受力钢‎筋
纵向受力钢‎筋的主要作‎用是承受外‎力作用下梁‎内产生的拉‎力。

因此，纵向受力钢‎筋应配置在‎梁的受拉区‎。

2、弯起钢筋
弯起钢筋通‎常是由纵向‎钢筋弯起形‎成的。

其主要作用‎是除在梁跨‎中承受正弯‎矩产生的拉‎力外，在梁靠近支‎座的弯起段‎还用来承受‎弯矩和剪力‎共同作用产‎生的主拉应‎力。

3、架立钢筋
架立钢筋的‎主要作用是‎固定箍筋保‎证其正确位‎置，并形成一定‎刚度的钢筋‎骨架。

同时，架立钢筋还‎能承受因温‎度变化和混‎凝土收缩而‎产生的应力‎，防止裂缝产‎生。

架立钢筋一‎般平行纵向‎受力钢筋，放置在梁的‎受压区箍筋‎内的两侧。

4、箍筋
箍筋的主要‎作用是承受‎剪力。

此外，箍筋与其他‎钢筋通过绑‎扎
或焊接形‎成一个整体‎性良好的空‎间骨架。

箍筋一般垂‎直于纵向受‎力钢筋。

钢筋一般钢筋出厂时，都有标牌，标牌上标明等级。

当没有时，螺纹钢上都有标记（厂名）、规格、等级；等级：Ⅰ、Ⅱ、Ⅲ、Ⅳ；一般表示为：等级\标记\规格。

建筑上使用的钢筋主要是按照抗拉强度分的。

抗拉强度2400kg/cm2称1级钢筋，图纸上用ф表示；抗拉强度2800kg/cm2也属1级钢筋，图纸上用圆圈中两竖的ф表示；抗拉强度3400kg/cm2的16Mn钢属2级钢筋，图纸上用下加一横的ф表示；抗拉强度3800kg/cm2的25MnSi钢属3级钢筋，图纸上用中间两竖、下加一横的ф表示。

现在资料是旧标准，现行标准应力单位是MPa，1MPa＝10Kg/cm2，需换算。

钢筋的级别不同，是因为钢筋的化学成份不同，化学成份不同，也就造成的了它的力学指标不同。

一、二、三级钢筋是国家根据社会生产需要而制订出的材料标准，它的屈服强度、极限强度、延伸率、冷弯、及可焊性均有很大的不同，一级钢屈服强度235MPa ,极限强度310MPa，二级钢屈服强度335MPa ,极限强度510MPa，三级钢屈服强度400MPa，极限强度600MPa另外Q235是一级钢.HRB335是二级钢.HRB400是三级钢一般圆盘条是用Q235或HPB235表示材质(钢号/强度等级),两者是一样的.Q的表达比较简单.Q:屈服点H:热扎P:光圆钢筋种类很多，通常按化学成分、生产工艺、轧制外形、供应形式、直径大小，以及在结构中的用途进行分类：（一）按轧制外形分（1）光面钢筋：I级钢筋（Q235钢钢筋）均轧制为光面圆形截面，供应形式有盘圆，直径不大于10mm，长度为6m~12m。

（2）带肋钢筋：有螺旋形、人字形和月牙形三种，一般Ⅱ、Ⅲ级钢筋轧制成人字形，Ⅳ级钢筋轧制成螺旋形及月牙形。

（3）钢线（分低碳钢丝和碳素钢丝两种）及钢绞线。

（4）冷轧扭钢筋：经冷轧并冷扭成型。

（二）按直径大小分钢丝（直径3~5mm）、细钢筋（直径6~10mm）、粗钢筋（直径大于22mm）。
