无线传感器网络节点硬件平台设计

简述无线传感器硬件节点的设计特点及要求无线传感器硬件节点是无线传感器网络中的关键组成部分，它通过收集环境中的数据并将其传输到网络中的其他节点或基站。

设计无线传感器硬件节点时需要考虑以下特点和要求：
1. 小型化：由于无线传感器通常需要部署在各种环境中，所以硬件节点需要尽可能小型化，以便能够方便地安装在不同的位置。

2. 低功耗：由于无线传感器通常使用电池作为能源来源，所以硬件节点的设计需要具有低功耗的特点，以延长电池寿命，并减少更换电池的频率。

3. 自组织和自适应：无线传感器网络通常由大量的节点组成，节点之间需要能够自组织和自适应，以适应网络拓扑的变化和节点的不断加入或退出。

4. 多功能性：硬件节点通常需要集成多种传感器，以便能够收集多种类型的数据。

同时，硬件节点还需要能够处理和存储数据，并支持无线通信功能。

5. 安全性：由于无线传感器网络通常用于监测和收集敏感信息，硬件节点的设计需要具有一定的安全性保障，以防止数据泄露或被未经
授权的人员访问。

6. 高可靠性：无线传感器网络通常需要长期运行，所以硬件节点的设计需要具有高可靠性，以确保节点能够稳定运行，并在出现故障时能够快速恢复。

7. 低成本：由于无线传感器节点通常需要大量部署，所以硬件节点的设计需要具有低成本的特点，以降低整体部署的成本。

总之，无线传感器硬件节点的设计特点和要求需要综合考虑节点的尺寸、功耗、自组织性、多功能性、安全性、可靠性和成本等方面的因素，以满足不同应用场景下的需求。

随着无线传感器网络技术的不断发展，未来的硬件节点设计可能还会涉及更多的创新和改进。

1 系统结构概述本文设计的WSN硬件平台，由若干传感器节点，具有无线接收功能的汇聚节点，以及一台PC机组成。

根据无线传感器网络的应用需求以及功能要求，节点的设计主要包括如下几个基本部分：传感器单元、处理器单元、A/D 单元、射频单元、供电单元以及扩展接口单元。

节点的硬件体系结构框架如图1-1 所示。

图1-1传感器单元负责对所关心的物理量进行测量并采集数据，提供给处理器单元进行处理；处理器单元负责数据处理及控制整个节点的正常工作；射频天线单元负责与其他节点进行无线通信，交换控制信息和相关数据；供电单元负责为节点提供运行所需的能量；扩展接口可以实现节点平台的功能拓展，以适应不同的应用需求。

2 节点核心模块设计：2-1电源模块设计：电源是设计中的关键部分，电源稳定工作是整个节点正常工作的保证，设计合理的电源电路至关重要。

节点包含模拟器件和数字器件，模拟器件的抗干扰能力较差，且数字器件常常为模拟器件的噪声源，故为了图2-1-1 提高电路的抗干扰能力，模拟器件接模拟地并采用数字地与模拟地单点共地。

电源可选用电池或干电池，电源芯片可选用XC6209、XC6221系列的LDO电源芯片，分别提供3.3V 和1.8V 的数字与模拟电压，电路如图2-1-1 所示。

2-2传感器模块设计：温度传感器设计：本设计采用LM75DM-33R2串行可编程温度传感器，这种传感器在环境温度超出用户变成设置时通知主控制器。

滞后也是可以编程解决。

它采用 2线总线方式，允许读入当前温度，并可配置器件。

它是数字型温度传感器，直接从寄存器读出温度参数，并可实现编程设置INT/CMPTR输出极性。

图2-2-1 是其功能图，因为设计中只是简单的监测环境的温度，故只需一片LM75，所以地址线A0、A1、A2置地，INT/CMPTR悬空，设计的接口电路如图2-2-2 所示。

图2-2-1图2-2-2因为cc2431 本身带有A/D 模块，也可采用温度传感器AD590测量温度，其接口电路如图2-2-3 。

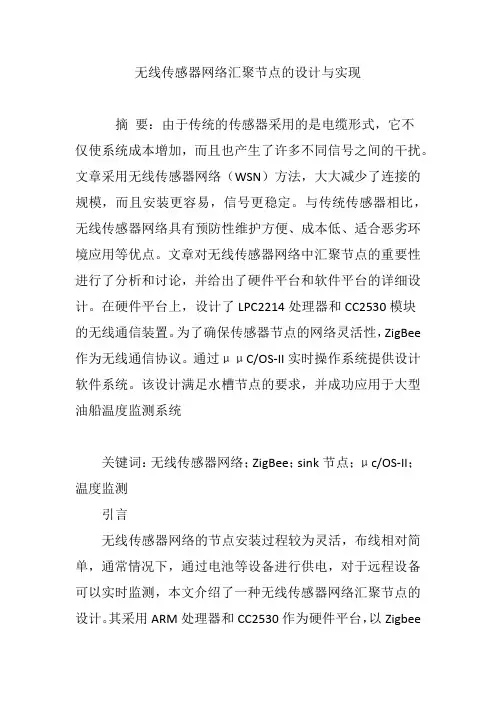

无线传感器网络汇聚节点的设计与实现摘要：由于传统的传感器采用的是电缆形式，它不仅使系统成本增加，而且也产生了许多不同信号之间的干扰。

文章采用无线传感器网络（WSN）方法，大大减少了连接的规模，而且安装更容易，信号更稳定。

与传统传感器相比，无线传感器网络具有预防性维护方便、成本低、适合恶劣环境应用等优点。

文章对无线传感器网络中汇聚节点的重要性进行了分析和讨论，并给出了硬件平台和软件平台的详细设计。

在硬件平台上，设计了LPC2214处理器和CC2530模块的无线通信装置。

为了确保传感器节点的网络灵活性，ZigBee 作为无线通信协议。

通过μμC/OS-II实时操作系统提供设计软件系统。

该设计满足水槽节点的要求，并成功应用于大型油船温度监测系统关键词：无线传感器网络；ZigBee；sink节点；μc/OS-II；温度监测引言无线传感器网络的节点安装过程较为灵活，布线相对简单，通常情况下，通过电池等设备进行供电，对于远程设备可以实时监测，本文介绍了一种无线传感器网络汇聚节点的设计。

其采用ARM处理器和CC2530作为硬件平台，以Zigbee作为无线通信协议，μC/OS-II为操作系统，完成了汇聚节点应具备的功能，并成功运用于大型油船的温度监控系统。

1 无线传感器网络汇聚节点介绍无线传感器网络一般通过三个部分组合而成，分别是传感器节点、汇聚节点以及远程客户端三级网络系统，对特定环境的物理量进行检测和感知是通过传感节点完成的，通过把这些物理量转化成电量，以供整个系统进行判断和处理。

汇聚节点在整个网络中有两部分作用，其一是对传感器节点传输过来的数据进行处理，其二是把远程控制中心的命令发送到每一个传感器节点。

所以，汇聚节点同时和远程终端以及传感器节点进行通信。

2 汇聚节点的总体设计2.1 硬件平台的设计根据汇聚节点的工作特性，硬件平台选用LPC2214芯片作为中央处理器，其采用ARM7TDMI-S为内核，是ARM体系中的一款高端芯片。

无线传感器网络节点硬件的模块化设计时间：2010-12-05 19:36:40 来源：作者：姜凤鸣童玲田雨3．3 采集模块采集模块负责采集数据并调理数据信号。

本设计中，监测的是土壤的温度和湿度数据，采用的传感器是PTWD-3A型土壤温度传感器以及TDR-3型土壤水分传感器。

PTWD-3A型土壤温度传感器采用精密铂电阻作为感应部件，其阻值随温度变化而变化。

为了准确地进行测量，采用四线法测量电阻原理，将电阻信号调理成CC2430芯片A／D通道能采样的电压信号。

图7中，由P354运算放大器、高精度精密贴片电阻以及2．5 V电源构成10 mA恒流源。

10 mA的电流环流经传感器电阻R1、R2将电阻信号转换成为电压信号，由差分放大器LT1991一倍增益将信号转换为单端输出送入CC2430芯片的ADC通道进行采样。

TDR-3型土壤水分传感器输出信号即为电压信号，其调理电路如图8所示。

传感器输出信号通过P354运算放大器送入CC2430芯片的ADC通道进行采样。

3．4 电源模块电源模块负责调理电压、分配能量，分为充电管理模块、双电源切换管理模块、电压转换模块3个模块。

本设计中采用额定电压12 V、电容量3 Ah的铅酸电池供电。

作为环境监测的无线传感器网络应用，节点需要在野外无人看守的情况下进行工作，能量补给是系统持续工作的重要保证。

本设计采用太阳能电池板为节点在野外工作时进行电能的补给，充电管理模块则是根据日照情况以及电池能量状态对铅酸电池进行合理、有效的充电。

如图9所示，光电耦合器TLP521-100和场效应管Q共同构成了充电模块的开关电路，可以由CC2430芯片的I／0口很方便地进行控制。

在太阳能电池板对电池充电时，电池不能对系统进行供电，因此设计中采用了双电源供电方式，保持“一充一供”的工作状态，双电源切换管理模块负责电源的安全、快速切换。

如图10所示，采用了两个开关电路对两块电源进行切换。

在电源进行切换时，总是先打开处于闲置状态的电源，再关闭正在为系统供电的电源，因此会在一段短暂的时间内同时有两个电源对系统供电，这是为了防止系统出现掉电情况。

物联网的关键技术无线传感器网络物联网的关键技术：无线传感器网络摘要：物联网的发展推动了无线传感器网络（Wireless Sensor Network，WSN）的快速发展，成为物联网的重要支撑技术之一。

本文将围绕无线传感器网络的概念、架构、节点设计与通信协议等方面进行探讨，并阐述在物联网中无线传感器网络的关键技术。

一、无线传感器网络的概念无线传感器网络是一种由大量分布式传感器节点组成的网络系统，节点之间通过无线通信进行数据传输。

每个传感器节点通常由传感器、嵌入式处理器、电源和通信模块等组成，能够感知和采集环境中的各种信息，并将数据传输至网络中。

二、无线传感器网络的架构无线传感器网络的架构一般包括传感器节点、中继节点、基站节点等。

传感器节点负责采集环境数据，并通过无线通信将数据传输至中继节点。

中继节点对数据进行处理和转发，将数据传输至基站节点。

基站节点负责数据的接收与处理，并可以与外界网络进行通信。

三、无线传感器网络的节点设计1. 能源管理：由于无线传感器节点通常采用电池供电，节点应具备低功耗特性。

节点设计中应考虑功耗优化技术，如睡眠模式、动态功率管理等，以延长传感器节点的工作寿命。

2. 传感器选择：根据应用需求选择合适的传感器，如温度传感器、湿度传感器、光照传感器等。

同时，还需考虑传感器的精确度、功耗、可靠性等指标。

3. 硬件设计：节点的硬件设计应满足小尺寸、低功耗的要求。

采用先进的制造工艺和集成电路设计，以提高性能并降低节点成本。

四、无线传感器网络的通信协议1. 网络层协议：常用的网络层协议包括LEACH、PEGASIS、SEP 等。

这些协议通过节点选择、数据聚合等技术，提高了传感器网络的能效和可扩展性。

2. 传输层协议：传输层协议用于数据的可靠传输。

常用的传输层协议有RTP、UDP、TCP等。

根据应用需求选择合适的传输层协议，以保证数据的可靠性和实时性。

五、无线传感器网络在物联网中的应用无线传感器网络在物联网中具有广泛的应用前景，包括智能家居、智慧城市、环境监测、农业领域等。

无线传感器网络节点设计摘要：无线传感器网络是目前研究的热点，传感器节点是无线传感器网络的必要组成部分，高性能高稳定性的传感器节点成为研究的难点，文中首先阐述了无线传感器网络节点的体系结构，然后从无线传感器网络节点功能要求设计的原则出发，着重分析所提出的系统硬件电路的构成以及硬件电路核心部件设计的关键问题，并给出了具体的设计方案。

关键词：无线传感器网络CC1100 MSP430 射频0 引言无线传感器网络是由大量微型传感器节点通过无线自组织方式构成的网络。

它集成了传感器、微机电和无线通信三大技术，能够实时地感知、采集和处理网络覆盖范围内的对象信息，并发送给观察者；具有覆盖区域广、可远程监控、监测精度高、布网快速和成本低等优点，在军事、环保、医疗保健、空间探索、工业监控、精细农业等领域均有非常良好的应用前景。

1 无线传感器网络结构一般来说，一个无线传感器网络包括传感器节点以及传感器网络网关节点，如图1所示。

其中，传感器节点具有本地数据采集传输和转发邻节点数据的双重功能，可以在后台管理软件和传感器网络网关节点的控制下采集数据，并将数据经过多跳路由传输到传感器网络网关节点；传感器网络网关汇聚节点是网络的中心，具有协调器和网关的作用，负责网络的配置、管理和数据的汇集，并负责与用户PC机后台管理软件的通信。

无线传感器网络通常具有两种应用模式：主动轮询模式、被动模式。

主动模式要求网关节点对各个传感器节点进行主动的轮询以获得消息，而被动模式则要求在某个传感器节点事件发生时，网关节点能作出及时的响应。

各个传感器节点得到的数据还能进行组合，这也很大地提高了传感器网络的效率。

当然这也要求传感器节点要具有一定的计算能力。

GPRS或Internet图1 无线传感器网络结构2 系统硬件设计无线传感器网络节点的硬件一般包括处理单元、无线传输单元、传感采集单元、电源供应单元和其他扩展单元，如图2所示。

其中，处理单元负责控制传感器节点的操作以及数据的存储和处理；传感采集单元负责监测区域内信息的采集；无线传输单元负责节点间的无线通信；电源供应单元负责为节点供电。

无线传感器网络的设计与实现无线传感器网络（Wireless Sensor Network，WSN）是一种由大量分布在空间中的传感器节点组成的网络系统，通过无线通信进行数据传输和信息处理。

它具有广泛的应用领域，如环境监测、物流追踪、智能交通等。

本文将介绍无线传感器网络的设计与实现过程。

一、无线传感器网络的架构无线传感器网络由三个组成部分构成：传感器节点、基站和网络拓扑。

1. 传感器节点传感器节点是无线传感器网络的核心组成部分，每个节点包含传感器、处理器、存储器以及无线通信设备。

传感器负责采集环境信息，将其转化为数字信号并进行初步处理。

处理器和存储器用于数据处理和存储。

无线通信设备则负责与其他节点进行数据传输。

2. 基站基站是无线传感器网络的中央控制节点，负责与传感器节点进行通信。

它接收传感器节点采集的数据，并进行进一步的分析和处理。

基站通常具有更强大的计算和存储能力，能够支持复杂的算法和应用。

3. 网络拓扑无线传感器网络的网络拓扑决定了节点之间的连接方式。

常见的网络拓扑包括星型、树状和网状等。

选择适合应用场景的网络拓扑能够优化网络性能和能耗。

二、无线传感器网络的设计与实现流程无线传感器网络的设计与实现包括以下几个关键步骤：需求分析、节点设计、通信协议选择、网络拓扑设计和系统实现。

1. 需求分析在设计无线传感器网络之前，首先需要进行详细的需求分析，明确网络的应用场景和功能要求。

例如，对于环境监测系统，需要确定监测范围、采样频率、数据传输需求等。

2. 节点设计传感器节点的设计是无线传感器网络设计的核心环节。

节点设计需要考虑功耗、传感器选择、处理器性能、通信模块等因素。

合理选择节点硬件和软件平台，设计出满足需求的传感器节点。

3. 通信协议选择通信协议是无线传感器网络中节点之间进行数据传输的关键。

常用的通信协议有IEEE 802.15.4、ZigBee等。

根据应用需求，选择适合的通信协议，保证数据传输的可靠性和效率。

无线传感器网络系统的设计和实现一、简介无线传感器网络系统是指利用无线通信技术和微型传感器技术，构建起一种能够感知、处理、传输、存储和控制信息的系统。

它由多个分布在空间中的传感器节点构成，节点间通过无线通信实现信息交换。

无线传感器网络系统广泛应用于环境监测、智能交通、工业自动化等领域。

二、系统设计无线传感器网络系统的设计需要经过以下几个步骤：1.需求分析在设计无线传感器网络系统时，首先需要明确系统应该实现的功能需求，例如监测温度、湿度、压力等环境指标或物体位置、速度等动态指标。

同时还需要考虑节点之间的通讯方式、协议标准、能耗限制等因素。

2.系统架构设计系统架构设计主要包括网络拓扑结构、节点类型、数据处理策略等。

网络拓扑结构包括树形结构、网格结构、环形结构等，选择不同的结构会对物理布局和节点之间的通讯产生影响。

节点类型分为传感器节点、数据收集节点、任务协调节点等，不同节点承担不同功能，需要考虑节点之间的协作。

数据处理策略根据具体需求选择不同的方法，如数据压缩、加密等。

3.硬件设计传感器节点硬件设计主要包括传感器模块、数据采集模块、无线通讯模块、能源管理模块等。

传感器模块负责感知环境信息，数据采集模块将感知到的数据进行采集和处理，无线通讯模块实现节点间的无线通信，能源管理模块则负责对能源进行管理以控制能耗。

4.软件设计软件设计主要包括协议栈设计、数据传输协议、路由协议等。

协议栈设计需要将不同的协议进行组合，构成完整的协议栈。

数据传输协议用于实现数据在节点之间的传输，具体传输方式视具体情况而定。

路由协议用于路由选择和节点之间通讯的转发，一个好的路由协议能够提高系统的通讯效率。

5.测试与优化在系统设计完成后，需要对系统进行测试与优化，发现存在的问题并及时解决，提高系统的性能和可靠性。

三、系统实现无线传感器网络系统的实现主要包括节点的布署、节点的配置、节点的联网等几个步骤。

1.节点的布署根据需求分析的结果，选择合适的节点类型和节点数量进行布署。
