2015年包头中考物理试题

2015年包头市中考物理试题（解析版）一、选择题（本大题共有7个小题，每小题3分，共21分。

下列各题给出的四个选项中只一个正确，请将答题卡上对应题目的答案标号涂黑）1. 下列说法正确的是（）A.声音在空气中传播的速度比在固体中快B.发声体振动的频率越高，音色越好C.镜面反射和漫反射都遵循光的反射定律D.电磁波不能在真空中传播【考点】本题考查声现象知识，声音在不同介质的传播速度、影响音调的因素；光的两种反射；电磁波的特性。

【解析】A. 一般情况下声音在空气中传播的速度比在固体中慢，故A错误；B. 发声体振动的频率越高，音调越高，不是音色越好，故B错误；C. 镜面反射和漫反射是反射的两种类型，它们都遵循光的反射定律，故C正确;D. 电磁波传播不需要介质，能在真空中传播，故D错误.【答案】C2. 下列判断正确的是（）A.物体的体积越大，密度越小B.燃料的质量越大，热值越大C.使用杠杆必定省力D.雾凇和霜都是水蒸气凝华形成的【考点】本题考查了对密度、热值等特性量的理解和认识的杠杆种类、物态变化【解析】A．物质的密度是物质本身的特性，与物体的质量和体积无关，故A错；B．燃料的热值是燃料的特性，与燃料放出的热量及燃料的质量均无关，故B错；C．使用杠杆时，杠杆不一定省力，是否省力要看动力臂与阻力臂的大小关系，故C错；D．雾凇和霜都是水蒸气遇冷凝华形成的，故D正确。

【答案】D3. 下列关于安全用电的说法中正确的是（）A.有金属外壳的家用电器一般都使用两脚插头B.使用试电笔时，手必须接触笔尾的金属体C.照明电路中开关接在火线或零线上都可以D.增加大功率的用电器时，只需换上足够粗的保险丝即可【考点】考查家庭用电中的安全常识【解析】A．有金属外壳的家用电器，为避免漏电时人接触外壳发生触电危险，要进行良好的接地，所以要使用三脚插头，故A错；B. 使用试电笔时，要使电流通过氖泡，以检验接触的导线是否为火线，所以手必须接触笔尾的金属体，故B正确；C.为了安全用电，照明电路中开关只准接在火线上，故C错。

实验次数 物理量 钩码重G/N 1 4 2 4 3 6
钩码上升高度h/m
绳端拉力F/N 绳端移动距离s/m
0.1
1.8 0.3
0.1
1.6 0.4
0.1
2.4
机械效率η
74.1%
62.5%
测滑轮组的机械效率 (1)实验中应沿竖直方向________拉动弹簧测力计，使钩码上升； (2) 通过表中数据可分析出第 2 次实验是用 ________( 选填 “甲”或 “乙 ”)图所示装置做的实验； (3)通过第1次实验和第2次实验的数据分析可得出结论：使用不同的滑 轮组提升相同的重物时，动滑轮的个数越多(动滑轮的质量越大)，滑轮组 的机械效率________(选填“越高”“不变”或“越低”)； (4)小组同学再用第1次实验中使用的装置做第3次实验，表中第3次实验 中空缺的数据应为：绳端移动距离s＝________m，机械效率η＝________ ； (5) 比 较 第 1 次 实 验 和 第 3 次 实 验 可 得 出 结 论 ： 使 用 同 一 滑 轮 组 ， __________。
第11讲 功 功率 机械效率
物理
知识网络
功 例1：(2014，临沂)下列事例中，人对物体做功的是( ) A．举着杠铃原地不动 B．扛着米袋慢慢登上楼梯 C．提着水桶在水平地面上匀速前进 D．用300 N的力推汽力，汽车没动 解析：选项A、D物体受到力的作用，但没有移动距离，所以人对物体没 有做功；选项C物体受到力并移动了距离，但不是在力的方向上移动的距 离，人对物体没有做功；选项B符合做功的两个必要因素，人对物体做了 功。 答案：B [方法归纳]做功的两个必要条件是：有力作用在物体上；物体在力的方向 上移动了一段距离 ，二者缺一不可。若这两个因素相同 ，则力对物体做 功相同，与物体质量、运动快慢、物体表面粗糙程度等因素无关。

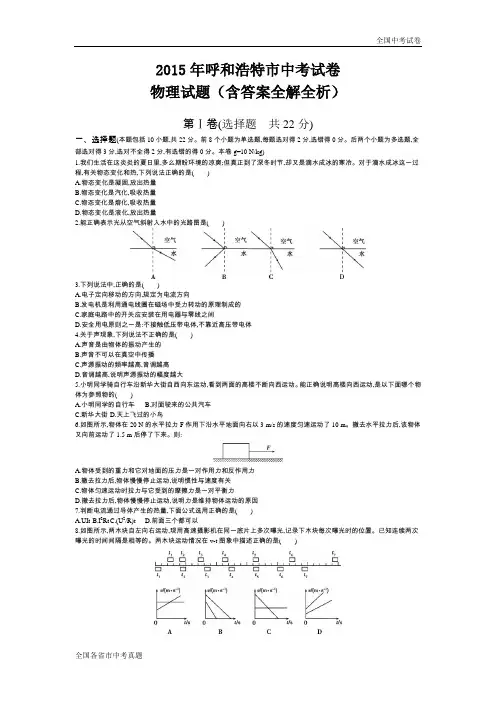

2015年呼和浩特市中考试卷物理试题（含答案全解全析）第Ⅰ卷(选择题共22分)一、选择题(本题包括10小题,共22分。

前8个小题为单选题,每题选对得2分,选错得0分。

后两个小题为多选题,全部选对得3分,选对不全得2分,有选错的得0分。

本卷g=10N/kg)1.我们生活在这炎炎的夏日里,多么期盼环境的凉爽;但真正到了深冬时节,却又是滴水成冰的寒冷。

对于滴水成冰这一过程,有关物态变化和热,下列说法正确的是()A.物态变化是凝固,放出热量B.物态变化是汽化,吸收热量C.物态变化是熔化,吸收热量D.物态变化是液化,放出热量2.能正确表示光从空气斜射入水中的光路图是()3.下列说法中,正确的是()A.电子定向移动的方向,规定为电流方向B.发电机是利用通电线圈在磁场中受力转动的原理制成的C.家庭电路中的开关应安装在用电器与零线之间D.安全用电原则之一是:不接触低压带电体,不靠近高压带电体4.关于声现象,下列说法不正确的是()A.声音是由物体的振动产生的B.声音不可以在真空中传播C.声源振动的频率越高,音调越高D.音调越高,说明声源振动的幅度越大5.小明同学骑自行车沿新华大街自西向东运动,看到两面的高楼不断向西运动。

能正确说明高楼向西运动,是以下面哪个物体为参照物的()A.小明同学的自行车B.对面驶来的公共汽车C.新华大街D.天上飞过的小鸟6.如图所示,物体在20N的水平拉力F作用下沿水平地面向右以3m/s的速度匀速运动了10m。

撤去水平拉力后,该物体又向前运动了1.5m后停了下来。

则:A.物体受到的重力和它对地面的压力是一对作用力和反作用力B.撤去拉力后,物体慢慢停止运动,说明惯性与速度有关C.物体匀速运动时拉力与它受到的摩擦力是一对平衡力D.撤去拉力后,物体慢慢停止运动,说明力是维持物体运动的原因7.判断电流通过导体产生的热量,下面公式选用正确的是()A.UItB.I2RtC.(U2/R)tD.前面三个都可以8.如图所示,两木块自左向右运动,现用高速摄影机在同一底片上多次曝光,记录下木块每次曝光时的位置。

2015年内蒙古包头市昆区中考物理一模试卷一、选择题（本大题共有7个小题，每小题3分，共21分.下列各题给出的四个选项中只有一个正确选项，请将答题卡上对应题目的答案标号涂黑）1．我国古代诗词中有许多描写光现象的精彩诗句，如辛弃疾的“溪边照影行，天在清溪底，天上有行云，人在行云里”．其中“天在清溪底”的现象与图中相似的是（）A．海市蜃楼B．水面“折”枝C．平面镜成像D．手影2．物态变化现象在一年四季中随处可见，下列关于这些现象的说法中，正确的是（）A．春天的早晨经常出现大雾，这是汽化现象，要吸收热量B．夏天用干冰给运输中的食品降温，这是应用干冰熔化吸热C．秋天的早晨花草上出现的小露珠，这是汽化现象D．初冬的早晨地面上会出现白白的一层霜，这是凝华现象，要放出热量3．清明小长假，小乐和同学们到南海景区游玩，善于观察和思考的小乐发现许多与物理相关的现象并给同学们做出解释如下，其中合理的是（）A．路边的桃树花香阵阵，说明分子在永不停息地运动B．划桨荡舟南海湖，利用了船桨是省力杠杆的知识C．游乐场里播放着高亢的音乐，说明声音的音调高D．湖边垂钓请勿喧哗，是从人耳处减弱噪声4．我们的航空母舰试航了，大长了国人志气，一个航母战斗舰包括航空母舰、驱逐舰、护卫舰和潜艇．“瓦良格”号航母没有帮助飞机起飞的弹射装置，为了帮助起飞采用了以下的措施；一是在飞机跑道前端有向上翘起的滑跃式甲板；二是在飞机的尾喷管后安装一块阻挡喷出的气体的挡板，如图，在下面有关说法中不正确的是（）A．潜水艇在海水中前行时的重力大于在江水中潜行时的重力B．护卫舰与航空母舰相距一定距离航行，因为两船之间的水流速快压强小，避免两船相撞C．挡板有利于飞机起飞，利用了物体间力的作用是相互的这一力学原理D．当甲板上的飞机升空执行任务后，航空母舰在大海中的吃水深度不变，浮力不变5．如图是有关电学的几个图例，其中对图例描述正确的是（）A．甲图中测电笔的使用正确B．乙图中电路的接法正确C．丙图中导线按箭头移动电流计指针会偏转D．丁图中闭合开关k绿灯亮6．如图所示的滑轮组，每个滑轮中50N，用这个滑轮组把质量为45Kg的重物在2s内匀速提升2m，不计绳重和摩擦，g=10N/kg，下列说法中正确的是（）A．作用在绳自由端的拉力F为150NB．在2s内拉力做功的功率为500WC．该套装置的机械效率为95%D．若所挂物体越重，该滑轮组机械率越小7．小灯泡L的额定电压为3V，它的I﹣U图象如图甲所示，把小灯泡接入如图乙所示的电路中，先将滑动变阻器的滑片P移至B端，闭合开关S，电压表示数为1.5V；再将滑片P向左移动直到电压表示数为3V．已知电源电压恒定，滑动变阻器的铭牌上标有“10Ω 2A”．下列说法中错误的是（）A．电源电压为4.5VB．小灯泡的额定功率为1.5WC．小灯泡正常发光时，滑动变阻器接入电路的阻值为3ΩD．小灯泡正常发光时，滑动变阻器消耗的电功率为2.5W二、作图与实验题（8题4分，9题5分，10题7分，11题7分，共23分）8．在探究凸透镜成像规律时，小捷用了9个红色发光的二极管按“F”字样镶嵌排列在白色的板上代替蜡烛作光源，实验装置如图所示：（1）为了确定凸透镜的焦距，小捷将凸透镜正对太阳光，再把光屏放在另一侧，改变凸透镜与光屏的距离，直到光屏上出现一个亮点为止，测得它与凸透镜中心的距离为10cm，确定出焦距f= ；（2）凸透镜固定在光具座的零刻度线上，小捷将光源移至光具座30cm处后，再移动光屏，至如图所示位置，光屏上会出现一个清晰的实像；如果她将光源再远离凸透镜一些，这时光屏应向移动，以获得清晰的实像；（3）保持光屏和凸透镜的位置不变，将光源向左移动一段距离后，为了在光屏上再次得到清晰的像，应在凸透镜左侧附近安装一个焦距适当的光学元件是．9．如图所示，在比较酒精和水比热容大小的实验中，用装置甲对相同质量的酒精和水进行加热，得到图乙温度﹣时间坐标图．（1）装置中用一盏酒精灯的火焰对同样的试管加热目的是方便控制在相同的时间内两种液体相同，由图乙坐标图可判断的比热容大；（2）酒精灯加热两种液体，是通过方式改变液体的内能，若实验时完全燃烧了10g酒精，可释放J热量（酒精的热值是3×107J/kg）．酒精释放的热量是否全部被加热的液体吸收（请说明理由）？．10．学完密度的知识后，小明想知道，小明想知道所喝的早餐奶的密度，于是和小刚到实验室，分别用不同的器材进行了测量．（1）小明利用天平（含砝码）、量筒、烧杯测量早餐奶的密度过程如下：①在烧杯中倒入适量的早餐奶，用天平测出烧杯和早餐奶的总质量为76.2g；将烧杯中的早餐奶的一部分倒入量筒中，如图甲所示，则量筒内早餐奶的体积是cm3；②再用天平测出烧杯和剩余早餐奶的质量，砝码和游码的示数如图乙所示；则量筒中早餐奶的质量为g；③经过计算可知，早餐奶的密度为ρ= kg/m3．（2）实验中小刚发现自己桌上没有量筒，思考了一会儿后，他利用天平、水（水的密度用ρ水表示）、烧杯测量早餐奶的密度，请写出他写的操作过程并用字母表示所测量的物理量．①；②；③；④根据测得的物理量计算出早餐奶的密度表达式ρ= （用字母表示）．11．小亮同学做测定“小灯泡的额定电功率”实验时所用器材有电压为6V的电源、额定电压为2.5V 的小灯泡、滑动变阻器（50Ω，1A），以及符合实验要求的电表、开关和导线．（1）请用笔画线代替导线，将图（甲）所示电路连接完整；（2）连接完实验电路后，开关试触时，发现灯泡不亮，电流表有示数，电压表无示数，则故障可能原因是；（3）故障排除后，开始实验，移动滑动P到某一点时，电压表示数如图丙所示，若他想测量小灯泡的额定功率，应将如图（甲）中滑片P向端移动，直至灯泡正常发光，此时电流表的示数如图（乙）所示，则灯泡的额定功率是W，此时灯泡的电阻是Ω；（4）小亮利用该电路探究电流跟电阻的关系，他将小灯泡换成多个定值电阻R，保持电压表的示数始终为如图（丙）所示，多次更换阻值不同的定值电阻R，并记录各次电流表的示数，若不更换其他器材，为了能够完成实验，更换的电阻阻值不能够大于Ω．三、计算题（12题8分，13题8分，共16分）12．下面是某车站厕所的自动冲水装置，圆柱体浮筒A的面积为400cm2，高为0.2m，盖片B的面积为60cm2（盖片B的质量，厚度不计）．连接AB是长为0.3m，体积和质量都不计的硬杆．当流进水箱的水刚好浸没浮筒A时，盖片B被向上拉开，水通过排水管流出冲洗厕所．（g=10N/kg）请解答下列问题：（1）当水箱的水刚好浸没浮筒A时，水对盖片B的压力是多少？（2）浮筒A的重力是多少？（3）水箱中水多深时盖片B又下落自动关上？13．前些日子，小亮的妈妈买了一个自动电热水壶给爷爷，其铭牌如右表，小亮为了给爷爷说明电热壶的使用方法，它接水至800ml刻度，然后把壶放在加热座上，拨开开关，4min后水烧开（1标准大气压），水壶自动断电．已知水的初温为20℃．（1）这壶水吸收的热量为多少？（2）烧水时家中电压为220V，求电热水壶的热效率；（3）在用电高峰，单独让电热水壶工作，在4min内使电能表的转盘转了200转（电能表铭牌参数3000t/kW•h），此时电路中的实际电压降为多少？2015年内蒙古包头市昆区中考物理一模试卷参考答案与试题解析一、选择题（本大题共有7个小题，每小题3分，共21分.下列各题给出的四个选项中只有一个正确选项，请将答题卡上对应题目的答案标号涂黑）1．我国古代诗词中有许多描写光现象的精彩诗句，如辛弃疾的“溪边照影行，天在清溪底，天上有行云，人在行云里”．其中“天在清溪底”的现象与图中相似的是（）A．海市蜃楼B．水面“折”枝C．平面镜成像D．手影【考点】光的反射．【专题】光的传播和反射、平面镜成像．【分析】首先明确天在清溪底反应的物理知识与形成原理，然后与下面的四个选择项中的反应的物理知识对应从而可以得到答案．【解答】A、海市蜃楼是一种由光的折射产生的现象，是由于空气的密度不均匀而引起的．故A错误．B、水面“折”枝是由光的折射造成的．故B错误．C、水中倒影属于平面镜成像，是由光的反射造成的，故与天在清溪底的形成原理相同．故C正确．D、手影是光的直线传播形成的．故D错误．故选C．【点评】本题考查光沿直线传播、光的反射以及光的折射现象，明确不同现象的成因是解题的关键．2．物态变化现象在一年四季中随处可见，下列关于这些现象的说法中，正确的是（）A．春天的早晨经常出现大雾，这是汽化现象，要吸收热量B．夏天用干冰给运输中的食品降温，这是应用干冰熔化吸热C．秋天的早晨花草上出现的小露珠，这是汽化现象D．初冬的早晨地面上会出现白白的一层霜，这是凝华现象，要放出热量【考点】液化及液化现象；升华和凝华的定义和特点．【专题】应用题；汽化和液化、升华和凝华．【分析】物态变化中，熔化、汽化、升华是吸热的；凝固、液化、凝华是放热的．【解答】解：A、春天的早晨经常出现大雾，这是液化现象，需要放出热量，不符合题意；B、干冰易发生升华现象形成气体，升华需要吸热，不符合题意；C、水蒸气遇冷会发生液化现象形成小露珠，这是液化现象，需要放出热量，不符合题意；D、初冬的早晨地面上会出现白白的一层霜，这是凝华现象，凝华放热，符合题意；故选D．【点评】六种物态变化的吸热和放热情况需要区分并能牢固记忆．3．清明小长假，小乐和同学们到南海景区游玩，善于观察和思考的小乐发现许多与物理相关的现象并给同学们做出解释如下，其中合理的是（）A．路边的桃树花香阵阵，说明分子在永不停息地运动B．划桨荡舟南海湖，利用了船桨是省力杠杆的知识C．游乐场里播放着高亢的音乐，说明声音的音调高D．湖边垂钓请勿喧哗，是从人耳处减弱噪声【考点】分子的运动；杠杆的分类；音调、响度与音色的区分；防治噪声的途径．【专题】声现象；分子热运动、内能；简单机械．【分析】（1）构成物体的分子每时每刻都在不停的做无规则运动；（2）杠杆的分类主要包括以下几种：①省力杠杆，动力臂大于阻力臂，省力但费距离；②费力杠杆，动力臂小于阻力臂，费力但省距离；③等臂杠杆，动力臂等于阻力臂，既不省距离也不省力．（3）物理学中把人耳能感觉到的声音的强弱称为响度，把声音的高低称为音调，音色反映了声音的品质与特色．（4）减弱噪声的途径有三种：在声源处减弱噪声；阻断噪声的传播；在人耳处减弱噪声．【解答】解：A、路边的桃树花香阵阵，是桃花的香分子在永不停息地运动造成的，故A正确；B、船桨在使用时动力臂小于阻力臂，属于费力杠杆，故B错误；C、游乐场里播放着高亢的音乐，是说明声音很大，形容音乐的响度大，故C错误；D、湖边垂钓请勿喧哗，是从声源处减弱噪声，故D错误．故选：A．【点评】本题考查了分子的运动、杠杆的分类、响度以及防治噪声的途径，具有一定的综合性，属于基础知识的考查．4．我们的航空母舰试航了，大长了国人志气，一个航母战斗舰包括航空母舰、驱逐舰、护卫舰和潜艇．“瓦良格”号航母没有帮助飞机起飞的弹射装置，为了帮助起飞采用了以下的措施；一是在飞机跑道前端有向上翘起的滑跃式甲板；二是在飞机的尾喷管后安装一块阻挡喷出的气体的挡板，如图，在下面有关说法中不正确的是（）A．潜水艇在海水中前行时的重力大于在江水中潜行时的重力B．护卫舰与航空母舰相距一定距离航行，因为两船之间的水流速快压强小，避免两船相撞C．挡板有利于飞机起飞，利用了物体间力的作用是相互的这一力学原理D．当甲板上的飞机升空执行任务后，航空母舰在大海中的吃水深度不变，浮力不变【考点】流体压强与流速的关系；力作用的相互性；物体的浮沉条件及其应用．【专题】运动和力；气体的压强、流体压强与流速的关系；浮沉的应用．【分析】（1）潜水艇的重力是可以改变的，根据海水与江水的密度关系可最终做出判断；（2）流体压强与流速的关系：流速越大，压强越小；流速越小，压强越大；（3）利用物体间力的作用是相互的这一原理来做出解释；（4）漂浮在不面的物体，其浮力始终等于自身重力，据此分析．【解答】解：A、潜水艇在水中时，浮力等于重力，由公式F浮=ρ液gV排可知，海水密度大，所以浮力大，说明潜水艇在海水中的重力也是大的，故A正确；B、护卫舰与航空母舰相距一定距离航行，因为两船之间的水流速快压强小，两侧水流速慢压强大，会形成向内的压强差，避免两船相撞，故B正确；C、飞机的尾喷管后安装一块阻挡喷出的气体的挡板，挡板有利于飞机起飞，利用了物体间力的作用是相互的这一力学原理，故C正确；D、当甲板上的飞机升空执行任务后，航空母舰总重力减小，在大海中的吃水深度变小，浮力变小，故D错误．故选D．【点评】本题以航母为背景，考查了与浮力、压强、力的作用特点等有关的多个知识点，体现了物理知识的无处不在，有一定教育意义．5．如图是有关电学的几个图例，其中对图例描述正确的是（）A．甲图中测电笔的使用正确B．乙图中电路的接法正确C．丙图中导线按箭头移动电流计指针会偏转D．丁图中闭合开关k绿灯亮【考点】测电笔的使用；电磁继电器的组成、原理和特点；电磁感应．【专题】图像综合题．【分析】A、使用测电笔时手要接触笔尾的金属体，不能接触笔端金属体；B、熔断丝应接在火线上；C、导体棒切割磁感线，在闭合电路中会产生感应电流；D、灯泡与电源组成闭合电路时，灯泡会发光．【解答】解：A、由图甲可知，手接触测电笔笔尖金属体是错误的，故A错误；B、由图乙可知，熔断丝接在零线上，接法错误，故B错误；C、图丙中导体棒切割磁感线，产生感应电流，电流表指针会偏转，故C正确；D、丁图中闭合开关，电磁继电器把衔铁吸下来，绿灯所在电路断路，绿灯不亮，故D错误；故选C．【点评】知道测电笔的用法、熔断器的接法、产生感应电流的条件等，分析清楚图示情景即可正确解题．6．如图所示的滑轮组，每个滑轮中50N，用这个滑轮组把质量为45Kg的重物在2s内匀速提升2m，不计绳重和摩擦，g=10N/kg，下列说法中正确的是（）A．作用在绳自由端的拉力F为150NB．在2s内拉力做功的功率为500WC．该套装置的机械效率为95%D．若所挂物体越重，该滑轮组机械率越小【考点】滑轮组绳子拉力的计算；滑轮（组）的机械效率；功率的计算．【专题】简单机械；功、功率、机械效率．【分析】①已知物体质量，可以得到重力；不计绳重和摩擦，作用在绳子自由端的拉力是物重和动滑轮重的n分之一；②根据P==求出拉力的功率；③根据η===即可求出滑轮组的机械效率；④在动滑轮重一定时，物重越大，滑轮组的机械效率越高．【解答】解：A、物体受到的重力为G=mg=45kg×10N/kg=450N；由图知：承担物重的绳子有3段，作用在绳子自由端的拉力为F=（G+G动）=×（450N+50N）≈167N，故A错误；B、在2s内拉力的功率：P====500W，故B正确；C、滑轮组的机械效率：η=×100%=×100%=×100%=×100%=90%，故C错误；D、不计绳重和摩擦，动滑轮重力一定，滑轮组提起的物重越大，有用功越多，但额外功不变，所以机械效率越高，故D错误．故选B．【点评】此题考查了滑轮组的特点、机械效率的计算及影响因素和功率的计算，属于力学综合题，包含了力学主要的公式或规律，正确判断承担物重的绳子段数等．7．小灯泡L的额定电压为3V，它的I﹣U图象如图甲所示，把小灯泡接入如图乙所示的电路中，先将滑动变阻器的滑片P移至B端，闭合开关S，电压表示数为1.5V；再将滑片P向左移动直到电压表示数为3V．已知电源电压恒定，滑动变阻器的铭牌上标有“10Ω2A”．下列说法中错误的是（）A．电源电压为4.5VB．小灯泡的额定功率为1.5WC．小灯泡正常发光时，滑动变阻器接入电路的阻值为3ΩD．小灯泡正常发光时，滑动变阻器消耗的电功率为2.5W【考点】电路的动态分析；欧姆定律的应用；电功率的计算．【专题】电路和欧姆定律；电能和电功率；电路变化分析综合题．【分析】（1）当滑动变阻器的滑片P移至B端时，滑动变阻器的最大阻值和灯泡串联，根据图象读出电路中的电流，根据欧姆定律求出滑动变阻器两端的电压，根据串联电路的电压特点求出电源的电压；（2）由图象可知电压表的示数为3V时对应的电流，根据P=UI求出灯泡的额定功率，根据串联电路的电压特点求出滑动变阻器两端的电压，根据欧姆定律求出滑动变阻器接入电路中的电阻，根据P=UI 求出此时滑动变阻器消耗的电功率．【解答】解：（1）当滑动变阻器的滑片P移至B端时，滑动变阻器的最大阻值和灯泡串联，由图象可知，当电压表示数为1.5V时，电路中的电流I=0.3A，由I=可得，滑动变阻器两端的电压：U滑=IR滑=0.3A×10Ω=3V，因串联电路中总电压等于各分电压之和，所以，电源的电压：U=U L+U滑=1.5V+3V=4.5V，故A正确，不符合题意；（2）由图象可知，灯泡两端的电压为3V时，电路中的电流I′=0.5A，因额定电压下灯泡的实际功率和额定功率相等，所以，灯泡的额定功率：P L额=U L额I′=3V×0.5A=1.5W，故B正确，不符合题意；此时滑动变阻器两端的电压：U滑′=U﹣U L额=4.5V﹣3V=1.5V，滑动变阻器接入电路中的电阻：R滑′==3Ω，故C正确，不符合题意；滑动变阻器消耗的电功率：P滑′=U滑′I′=1.5V×0.5A=0.75W，故D不正确，符合题意．故选：D．【点评】本题考查了串联电路的特点和欧姆定律、电功率公式的灵活应用，关键是根据图象得出电压对应的电流，要注意额定电压下灯泡的实际功率和额定功率相等．二、作图与实验题（8题4分，9题5分，10题7分，11题7分，共23分）8．在探究凸透镜成像规律时，小捷用了9个红色发光的二极管按“F”字样镶嵌排列在白色的板上代替蜡烛作光源，实验装置如图所示：（1）为了确定凸透镜的焦距，小捷将凸透镜正对太阳光，再把光屏放在另一侧，改变凸透镜与光屏的距离，直到光屏上出现一个亮点为止，测得它与凸透镜中心的距离为10cm，确定出焦距f=10cm ；（2）凸透镜固定在光具座的零刻度线上，小捷将光源移至光具座30cm处后，再移动光屏，至如图所示位置，光屏上会出现一个清晰倒立缩小的实像；如果她将光源再远离凸透镜一些，这时光屏应向靠近凸透镜方向移动，以获得清晰的实像；（3）保持光屏和凸透镜的位置不变，将光源向左移动一段距离后，为了在光屏上再次得到清晰的像，应在凸透镜左侧附近安装一个焦距适当的光学元件是凹透镜．【考点】凸透镜成像规律及其探究实验．【专题】探究型实验综合题．【分析】（1）要解决此题，首先要掌握焦点和焦距的概念：平行于主光轴的光线会聚于一点，此点为凸透镜的焦点．由焦点到凸透镜光心的距离叫做焦距，粗略测量薄透镜的焦距时，可以测出从焦点到凸透镜的距离即可．（2）物距大于2f，成倒立缩小的实像，且物距越大，成的像越小，像距也会减小；（3）凹透镜对光线有发散作用；凸透镜对光线有会聚作用．【解答】解：（1）为了确定凸透镜的焦距，首先要找到凸透镜的焦距，所以将凸透镜正对太阳光，再把光屏放在另一侧，改变凸透镜与光屏的距离，直到光屏上出现一个最小、最亮的点，便为焦点．焦点到凸透镜中心的距离为10cm，所以此凸透镜的焦距为10cm．（2）小捷将光源移至光具座30cm处后处，物距u=30cm＞2f，则成倒立缩小的实像；如果将光源再远离凸透镜一些，则物距变大，像距应变小，将光屏向凸透镜靠近，即向左移动，直到光屏上出现清晰的实像；（3）在图所示情况下，保持光屏和凸透镜的位置不变，将蜡烛向左移动一段距离后，物距变大，像距变小，成像于光屏前，不移动光屏，为了使光屏上可成像，由于凹透镜对光有发散作用，应在凸透镜左侧附近安装一个焦距适当的凹透镜，才能在光屏上再次得到清晰的像；故答案为：（1）10cm；（2）倒立缩小；靠近凸透镜方向；（3）凹透镜．【点评】此题是探究凸透镜成像的实验，考查了凸透镜成像的规律、焦距的测量及对实验的操作能力，要熟练掌握规律的内容，做到灵活应用．9．如图所示，在比较酒精和水比热容大小的实验中，用装置甲对相同质量的酒精和水进行加热，得到图乙温度﹣时间坐标图．（1）装置中用一盏酒精灯的火焰对同样的试管加热目的是方便控制在相同的时间内两种液体吸收热量相同，由图乙坐标图可判断水的比热容大；（2）酒精灯加热两种液体，是通过热传递方式改变液体的内能，若实验时完全燃烧了10g酒精，可释放3×105J热量（酒精的热值是3×107J/kg）．酒精释放的热量是否全部被加热的液体吸收（请说明理由）？没有被全部吸收，有一部分散失在空气中，有一部分被试管吸收．【考点】探究比热容的实验．【专题】探究型实验综合题．【分析】（1）探究物质比热容的大小需要控制的变量包括：吸收的热量，不同物质的质量，加热的时间和加热的方式．根据图象中的沸点判断出水和酒精的图象，选取达到沸点前的横坐标上某一时间，比较纵坐标上升高温度的高低，两种液体吸收的热量相等，根据升高温度的不同可比较比热容的大小．（2）改变物体内能有两种方式：做功和热传递；根据热值公式q=计算出完全燃烧10g酒精释放出的热量；酒精完全燃烧释放出的热量没有被全部吸收，额外散失一部分．【解答】解：（1）装置中用一盏酒精灯的火焰对同样的试管加热，目的是方便控制在相同的时间内两种液体吸收热量相同．水的沸点是100℃，由图象所示沸点可判断出水和酒精的图象，加热20s时，水升高的温度低，由此可判断，在质量和吸收热量相同的条件下，水吸热本领较强，即水的比热容大．（2）用酒精灯加热两种液体，是通过热传递方式改变液体的内能；由q=得，10g酒精完全燃烧放出的热量为：Q=qm=3×107J/kg×10×10﹣3kg=3×105J；完全燃烧10g酒精释放的热量没有被全部吸收，有一部分散失在空气中，有一部分被试管吸收．。
