北航计算机组成原理-实验报告

实验一寄存器实验实验目的：了解模型机中各种寄存器结构、工作原理及其控制方法。

实验要求：利用CPTH 实验仪上的K16..K23 开关做为DBUS 的数据，其它开关做为控制信号，将数据写入寄存器，这些寄存器包括累加器A，工作寄存器W，数据寄存器组R0..R3，地址寄存器MAR，堆栈寄存器ST，输出寄存器OUT。

实验电路：寄存器的作用是用于保存数据的CPTH 用74HC574 来构成寄存器。

74HC574 的功能如下：- 1 -实验1：A，W 寄存器实验原理图寄存器A原理图寄存器W 原理图连接线表：- 2 -系统清零和手动状态设定：K23-K16开关置零，按[RST]钮，按[TV/ME]键三次，进入"Hand......"手动状态。

在后面实验中实验模式为手动的操作方法不再详述．将55H写入A寄存器二进制开关K23-K16用于DBUS[7:0]的数据输入，置数据55H置控制信号为：按住STEP脉冲键，CK由高变低，这时寄存器A的黄色选择指示灯亮，表明选择A寄存器。

放开STEP键，CK由低变高，产生一个上升沿，数据55H被写入A寄存器。

将66H写入W寄存器二进制开关K23-K16用于DBUS[7:0]的数据输入，置数据66H- 3 -置控制信号为：按住STEP脉冲键，CK由高变低，这时寄存器W 的黄色选择指示灯亮，表明选择W寄存器。

放开STEP 键，CK 由低变高，产生一个上升沿，数据66H 被写入W 寄存器。

注意观察：１．数据是在放开STEP键后改变的，也就是CK的上升沿数据被打入。

２．WEN，AEN为高时，即使CK有上升沿，寄存器的数据也不会改变。

实验2：R0，R1，R2，R3 寄存器实验连接线表- 4 -将11H、22H、33H、44H写入R0、R1、R2、R3寄存器将二进制开关K23-K16，置数据分别为11H、22H、33H、44H置控制信号为：K11、K10为10，K1、k0分别为00、01、10、11并分别按住STEP 脉冲键，CK 由高变低，这时寄存器R0、R1\R2\R3 的黄色选择指示灯分别亮，放开STEP键，CK由低变高，产生一个上升沿，数据被写入寄存器。

计算机组成原理实验报告实验目的，通过本次实验，深入了解计算机组成原理的相关知识，掌握计算机硬件的基本组成和工作原理。

实验一，逻辑门电路实验。

在本次实验中，我们学习了逻辑门电路的基本原理和实现方法。

逻辑门电路是计算机中最基本的组成部分，通过逻辑门电路可以实现各种逻辑运算，如与门、或门、非门等。

在实验中，我们通过搭建逻辑门电路并进行实际操作，深入理解了逻辑门的工作原理和逻辑运算的实现过程。

实验二，寄存器和计数器实验。

在本次实验中，我们学习了寄存器和计数器的原理和应用。

寄存器是计算机中用于存储数据的重要部件，而计数器则用于实现计数功能。

通过实验操作，我们深入了解了寄存器和计数器的内部结构和工作原理，掌握了它们在计算机中的应用方法。

实验三，存储器实验。

在实验三中，我们学习了存储器的原理和分类，了解了不同类型的存储器在计算机中的作用和应用。

通过实验操作，我们进一步加深了对存储器的认识，掌握了存储器的读写操作和数据传输原理。

实验四，指令系统实验。

在本次实验中，我们学习了计算机的指令系统，了解了指令的格式和执行过程。

通过实验操作，我们掌握了指令的编写和执行方法，加深了对指令系统的理解和应用。

实验五，CPU实验。

在实验五中，我们深入了解了计算机的中央处理器（CPU）的工作原理和结构。

通过实验操作，我们学习了CPU的各个部件的功能和相互之间的协作关系，掌握了CPU的工作过程和运行原理。

实验六，总线实验。

在本次实验中，我们学习了计算机的总线结构和工作原理。

通过实验操作，我们了解了总线的分类和各种总线的功能，掌握了总线的数据传输方式和时序控制方法。

结论：通过本次实验，我们深入了解了计算机组成原理的相关知识，掌握了计算机硬件的基本组成和工作原理。

通过实验操作，我们加深了对逻辑门电路、寄存器、计数器、存储器、指令系统、CPU和总线的理解，为进一步学习和研究计算机组成原理奠定了坚实的基础。

希望通过不断的实践和学习，能够更深入地理解和应用计算机组成原理的知识。

《计算机组成原理》实验报告一一、实验目的:编写程序、上机调试、运行程序是进一步学习和掌握汇编语言程序设计的必要手段。

通过本次实验, 学习、掌握运行汇编程序的相关知识。

1、二、实验内容:2、熟悉实验用微机的软、硬件配置（1）硬件: Intel Celeron 500GHz CPU、128M内存（8M作共享显存）、intel810芯片主板、集成i752显卡、maxtro20G硬盘、ps/2接口鼠标、PS/2接口键盘。

（2）软件:DOS 操作系统Windows98 seMASM汇编语言程序3、熟悉运行汇编语言所需的应用程序汇编程序使MASM连接程序使用LINK程序调试程序使用DEBUG程序4、熟悉汇编语言源程序上机操作过程（1）编辑源文件(选择可使用的文本编辑器)（2）汇编源程序文件（3）连接目标文件（4）运行可执行文件5、汇编操作举例用edit编辑myprog.asm文件；（见下图）用MASM.exe编译myprog.asm生成myprog.obj文件；C:\masm\bin> masm.exe由图中可以看出:0 个警告错误0个严格错误汇编通过, 生成mygrog.obj目标文件（如果有严格错误, 汇编不能通过, 必须返回编辑状态更改程序。

）用link.exe命令链接myhprog.obj生成myprog.exe文件！C:\masm\bin> link.exeC:\masm\bin> myprog.exe运行程序结果为:屏幕显示“Hi! This is a dollar sign terminated string.”三、实验总结:1.可以在DOS或Windows状态编辑汇编源程序2.可以使用EDIT 或记事本编辑汇编源程序, 源程序必须以.asm为扩展名。

在记事本中保存文件时, 可以加双引号“myprog.asm”,文件名就不会出现myprog.asm.txt的错误3.熟悉相关的DOS 命令cd 进入子目录mkdir 建立子目录xcopy *.* /s 拷贝当前目录下所有文件及子目录format a: 格式化A盘4.在Windows 系统下运行汇编程序, 有时会有问题, 建议大家熟悉DOS命令,DOS编辑工具, 在DOS状态下运行汇编程序。

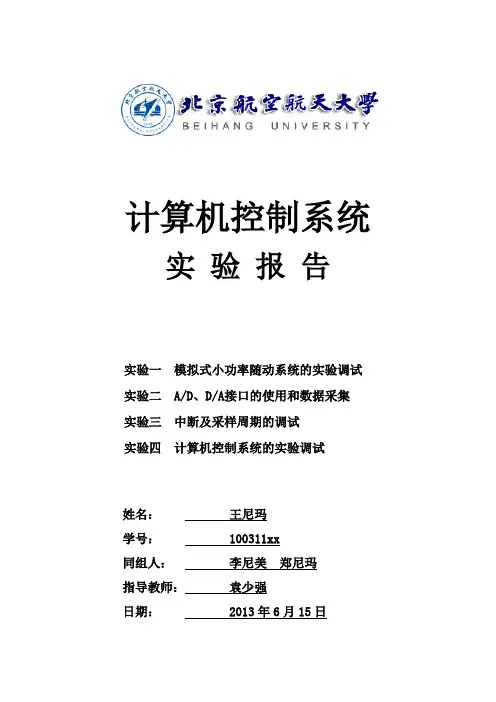

计算机控制系统实验报告实验一模拟式小功率随动系统的实验调试实验二 A/D、D/A接口的使用和数据采集实验三中断及采样周期的调试实验四计算机控制系统的实验调试姓名：王尼玛学号： 100311xx 同组人：李尼美郑尼玛指导教师：袁少强日期： 2013年6月15日实验一二阶系统的电子模拟及时域响应的动态测试一、实验目的1. 熟悉反馈控制系统的结构和工作原理，进一步了解位置随动系统的特点。

2. 掌握判别闭环系统的反馈极性的方法。

3. 了解开环放大倍数对稳定性的影响及对系统动态特性的影响，对静态误差的影响。

二、实验内容1. 连接元件构成位置随动系统；2. 利用计算机内的采样及显示程序,显示并分析输出的响应结果；3. 反复调试达到设计要求。

三、实验设备XSJ-3 小功率直流随动系统学习机一台、DH1718 双路直流稳压电源一台、4 1/2 数字多用表一台四、实验原理模拟式小功率随动系统如下图所示：1. 实验前需进行零位调整，反馈极性判断，反馈极性判断又包括速度反馈极性判断和位置反馈极性判断，须使反馈为负反馈。

2. 动态闭环实验系统调试。

按下面电路图连线，通过改变变阻器大小来改变闭环系统放大倍数，通过一路A/D把输出相应采入计算机进行绘图，同时测量输入电压和反馈电位计输入电压，算出稳态误差。

五、实验结果滑阻阻值（千20 30 55 74欧）比例系数 1 1.5 2.75 3.7 给定角度（度）90 90 90 90 输出角度（度）89 89 89 89.5 静差角度（度）-1 -1 -1 -0.5 静态误差（mv）-50.5 -20.5 -17.5 -28.8 过度过程曲线见下图1.K=1时的过渡过程曲线2.K=1.5时的过渡过程曲线3.K=2.75时的过渡过程曲线4.K=3.7时的过渡过程曲线六、思考题及实验感想1 如果速度反馈极性不对应如何处理？如果位置反馈极性不对应如何处理？答：首先判断测速机反馈极性。

北航计算机控制系统实验报告一、实验目的通过本实验，旨在加深对计算机控制系统的理解，熟悉计算机控制系统的基本组成和原理，并能够运用所学知识进行实际的控制系统设计与调试。

二、实验原理计算机控制系统是一种通过计算机对实际物体或过程进行控制的系统。

其基本组成包括传感器、执行机构、人机界面、控制算法和控制器等。

传感器负责将物理量转换成电信号，输入给计算机；执行机构根据计算机的控制信号完成相应的动作；人机界面提供了与计算机进行交互的方式；控制算法基于传感器采集到的信息和用户的输入，计算出执行机构所需的控制信号；控制器根据控制算法输出的控制信号与执行机构进行交互。

三、实验内容本实验的主要内容为设计一个自动化温控系统。

系统包括一个温度传感器、一个加热器和一个温度控制器。

温度传感器负责采集环境温度，并将其转换成模拟电信号输入给温度控制器；加热器根据温度控制器输出的控制信号控制加热功率，从而调节环境温度；温度控制器根据温度传感器采集到的温度信号和用户设定的目标温度，计算出加热功率控制信号。

四、实验步骤1.连接硬件设备将温度传感器的输出接口与温度控制器的输入接口相连；将温度控制器的输出接口与加热器的输入接口相连。

2.设计控制算法根据用户设定的目标温度和实际温度，设计一个控制算法，计算出加热功率控制信号。

常见的控制算法包括PID控制算法、模糊控制算法等。

3.编写控制程序使用编程语言编写一个控制程序，根据控制算法计算出的控制信号，通过温度控制器的输出接口发送给加热器。

4.调试控制系统运行控制程序，观察温度控制系统的运行情况。

根据实际温度与目标温度的偏差调整控制算法的参数，使系统达到较好的控制效果。

五、实验结果分析运行实验过程中，通过观察实际温度与目标温度的偏差，可以评估系统的控制效果。

根据实际情况，调整控制算法的参数，使系统的响应速度更快、稳定性更好。

六、实验总结通过本实验，我对计算机控制系统的基本原理和组成有了更深入的理解，掌握了控制系统的设计与调试方法，并在实践中提高了解决实际问题的能力。

计算机组成原理实验报告实验名称双端口存储器原理实验班级：学号：姓名：指导教师：完成日期：成绩：一、实验目的1.了解双端口静态存储器IDT7132的工作特性及其使用方法2.了解半导体存储器怎样存储和读取数据。

3.了解双端口存储器怎样并行读写，并分析冲突产生的情况。

二、实验电路图3.2 双端口存储器实验电路图图3.2示出了双端口存储器的实验电路图。

这里使用一片IDT7132（2048×8位），两个端口的地址输入A8－A10引脚接地，因此实际使用的存储容量为256字节。

左端口的数据输出接数据总线DBUS，右端口的数据输出端接指令总线IBUS。

IDT7132有六个控制引脚：CEL#、LR/W#、OEL#、CER#、RR/W#、OER#。

CEL#、LR/W#、OEL#控制左端口读、写操作；CER#、RR/W#、OER#控制右端口的读写操作。

CEL#为左端口选择引脚，低电平有效；当CEL#＝1时，禁止对左端口的读、写操作。

LR/W#控制对左端口的读写。

当LR/W#=1时，左端口进行读操作；LR/W#＝0时，左端口进行写操作。

OEL#的作用等同于三态门，当OEL#＝0时，允许左端口读出的数据送到数据总线DBUS上；当OEL#＝1时，禁止左端口的数据放到DBUS。

因此，为便于理解，在以后的实验中，我们将OEL#引脚称为RAM_BUS#。

控制右端口的三个引脚与左端口的三个完全类似，这里不再赘述。

有两点需要说明：（1）右端口读出的数据（更确切的说法是指令）放到指令总线IBUS上而不是数据总线DBUS，然后送到指令寄存器IR。

（2）所有数据/指令的写入都使用左端口，右端口作为指令端口，不需要进行数据的写入，因此我们将右端口处理成一个只读端口，已将RR/W#固定接高电平，OER#固定接地。

这两点请同学好好理解。

存储器左端口的地址寄存器AR和右端口的地址寄存器PC都使用2片74LS163，具有地址递增的功能。

同时，PC在以后的实验当中也起到程序计数器的作用。

实验一、组合逻辑电路一、实验目的（1）熟悉集成电路的引脚排列（2）掌握TTL门电路逻辑功能的测试方法（3）掌握TTL组合逻辑电路的实际方法，完成单元功能电路的设计（4）熟悉中规模集成电路译码器、数据译码器的性能与应用（5）掌握数字电子技术实验箱的功能及使用方法二、仪器设备（1）双踪示波器1台（2）500型万用表1台（3）数字逻辑实验箱（4）74LS00（5）74LS39（6）74LS153三、用两片74LS00自拟一个三人表决电路设三输入分别为A、B、C，当两人以上同意时发光二极管亮真值表如下1 0 0 0 1 0 1 1 1 1 0 1 1 1 1 1电路图如下：运行结果如下所示。

一人按下：二人按下：三人按下：2、设计一个三输入三输出的逻辑电路真值表如下用两个数据选择器74LS153设计电路，电路图如下：红绿灯亮：黄红灯亮：绿黄灯亮：实验二、时序逻辑电路一、实验目的（1）掌握D触发器和JK触发器逻辑功能的测试方法（2）掌握74LS161功能和引脚图，设计和实现具有一定功能的时序逻辑电路，体会不同控制端在电路设计中的作用（3）了解所用总规模集成器件的性能和应用二、仪器设备（1）双踪示波器1台（2）500型万用表1台（3）数字逻辑实验箱（4）74LS74（5）74LS20（6）74LS00（7）74LS161三、实验原理与内容1、利用2片74LS74、1片74LS20和2片74LS00设计一个4人抢答器。

电路图如下：主持人未按下抢答无效：A完成抢答其他选手按下无效：抢答完成后选手松开按钮灯保持不灭：2、利用中规模计数器74LS161实现任意进制计数器（1）用预置数置0实现七进制计数器电路图如下：计数为3的图片：计数为6的图片：,.。

计算机组成与结构实验报告一、实验题目：1、C51高级语言模型机的设计和实现2、基本逻辑单元实验二、实验目的与要求：实验一：1.学习手动实验环境的建立2.了解如何实现中断服务、控制流水灯的快慢等实验二：1.学习构成计算机硬件的基础数字逻辑电路的应用；2.了解74LS08逻辑与、74LS32逻辑或、74LS04逻辑非、74LS138三-八译码器的工作方式。

三、实验步骤（阐述主要步骤）：实验一：①首先卸去实验连接，系统工作方式设为“微控／在线”。

②程序代码及微指令代码的装载③把I/O单元的S15~S0开关设置为“0FF01”。

④点击或按动连续运行命令键，进入程序的连续运行。

⑤结果观察⑥中断更新实验二：①首先卸去实验连接，系统工作方式设为“手动／搭接”。

②将I/O单元S15~S8开关置高电平（拨向上方）用作输出设备。

③分别进行逻辑与、逻辑非、逻辑或以及三八译码器的接线操作④结果观察四、实验结论：实验一：设计了一个死循环，S15-S8的对应发光管进入带进位左右移循环状态。

将S7~S0设置为“00h”，对应S7~S0的发光管处“暗”状态。

中断更新后，S15~S8所对应的发光管的移动速度明显变慢。

将S7~S0设置为“01h”，再按中断按钮，S15~S8的发光管移动速度明显加快。

实验二：1、逻辑与：当与门输入为全1时，其输出为1；否则输出为0。

2、逻辑或：当或门输入为全0时，其输出为0；否则输出为1。

3、逻辑非：当非门输入为0时，其输出为1；当非门输入为1时，其输出为0。

4、三八译码器：验证结果：C B A Y0 Y1 Y2 Y3 Y4 Y5 Y6 Y70 0 0 0 1 1 1 1 1 1 10 0 1 1 0 1 1 1 1 1 10 1 0 1 1 0 1 1 1 1 10 1 1 1 1 1 0 1 1 1 11 0 0 1 1 1 1 0 1 1 11 0 1 1 1 1 1 1 0 1 11 1 0 1 1 1 1 1 1 0 11 1 1 1 1 1 1 1 1 1 0五、心得体会：实验一：通过本次实验，我熟悉了试验箱的各个部件，以及学会了如何手动建立实验环境，简单的流水灯实验，让我学习到中断以及更新如何控制，同时，加深了二进制与十六进制之间的转换，学习到了输入输出端启动指令的操作。

计算机组成原理实验报告引言计算机组成原理是计算机科学与技术的基础课程之一，通过实验可以更好地理解和掌握计算机的组成和工作原理。

本文将结合实验的过程和结果，详细论述计算机组成原理的一些关键概念和实际应用。

一、实验目的本次实验的目的是通过搭建一个简单的计算机系统，深入了解计算机的各个组成模块，如中央处理器(CPU)、存储器、输入输出设备等，并验证计算机的基本工作原理。

二、实验内容本次实验分为两个部分，第一部分是计算机系统的搭建，包括CPU的设计与实现、存储器的设计与实现等；第二部分是对已搭建的系统进行功能测试，包括寄存器的读写、指令的执行等。

1. CPU的设计与实现CPU是计算机的核心处理单元，它负责执行各种指令，并控制计算机的运行状态。

在本次实验中，我们采用了冯·诺依曼结构的单周期CPU设计，包括指令寄存器、算术逻辑单元、控制单元等组成部分。

通过在实验中的操作和执行，我们深入理解了指令的编码方式、运算的过程等。

2. 存储器的设计与实现存储器是计算机系统中的主要组成部分，用于存放指令和数据。

在本次实验中，我们设计了一个简单的存储器，采用了随机存取存储器（RAM）的结构。

通过实验中的存储器读写操作，我们了解了存储器的寻址方式、数据的存取过程等。

三、实验结果与分析经过实验的搭建和测试，我们成功完成了计算机系统的建设，并验证了其基本功能。

在测试过程中，我们发现了一些问题和改进之处，例如CPU的时钟频率过低导致指令执行速度较慢，存储器的容量不足等。

通过对这些问题的研究和分析，我们能够进一步优化和改进计算机系统的性能。

四、实验心得体会通过本次实验，我进一步加深了对计算机组成原理的理解和掌握。

实验中我不仅学到了理论知识，还通过动手搭建和操作实际的计算机系统，加深了对计算机组成原理的实际应用的理解。

同时，我也意识到计算机的设计和实现是一个综合性强的工程，需要考虑多方面的问题，如硬件的选择与优化、指令的设计与调度等。

一、实验装置组成（一）硬件部分实验装置是为计算机组成原理的工作流程专门设计的。

它能够让学生通过手动和自动的操作弄清和掌握计算机工作的基本原理。

程序实验主要包括：数据传输程序各种运算程序控制转移程序数码转换程序(二)软件部分软件系统由编辑程序、编译程序、程序执行、调式程序几个部分组成，完成由源程序输入、语法分析排错、指令汇编、应用程序调试的全过程。

二、软件使用说明（一）界面说明软件系统采用集成化的窗口，各种软件功能分类设置在程序中，软件系统的主窗口界面如上图所示，现将界面各组成部位说明如下：1 ——寄存器在程序执行过程中，观察各寄存器的值2 ——存储器在程序执行过程中，观察各存储器的值3 ——信息显示当前指令对应的微程序4 ——编辑源程序从汇编状态或运行状态返回到编辑源程序状态5 ——汇编对编辑好的源程序进行汇编连接6 ——程序复位让程序指针指向程序的第一条指令7 ——运行运行已通过汇编连接的程序8 ——停止停止程序的运行9 ——单步单步运行程序（逐条指令执行）10 ——单拍单拍运行程序（逐条微指令执行）11 ——设置/取消断点设置/取消断点，调试程序时用12 ——连接/断开串行口连接/断开串行口，连通/断开程序和模型机通信13 ——源程序编辑区在该区域内编辑源程序14 ——寄存器/存储器显示区显示各寄存器/存储器的值15 ——微程序显示区显示当前指令对应的微程序（二）编辑程序编辑源程序采用文本的编辑方式，按照给定的模型机指令系统，用汇编语言格式编（三）汇编程序汇编程序先对源程序进行语法检查，排除源程序中的语法错误，再将源程序编译为机器码，在调试的窗口中显示指令行、机器码、助记符等信息。

（四）运行方式程序的运行有单拍、单步和连续执行三种方式。

单拍方式是逐条执行微程序中的微指令，屏幕显示信息（微指令、积存器和存储器状态）与实验板显示信息（微指令对应的数据流向以及相应的控制信号）互相配合，可以将单拍微指令执行的结果从不同角度显示出来，以便观察。

计算机组成原理实验报告计算机组成原理实验报告引言：计算机组成原理是计算机科学与技术专业的重要课程之一，通过实验可以更好地理解和掌握计算机的组成原理。

本篇实验报告将介绍我们在计算机组成原理实验中所进行的实验内容和实验结果。

实验一：逻辑门电路设计在这个实验中，我们学习了逻辑门电路的设计和实现。

通过使用门电路，我们可以实现与门、或门、非门等基本逻辑运算。

我们首先学习了逻辑门电路的真值表和逻辑代数的基本运算规则，然后根据实验要求，使用逻辑门电路设计了一个简单的加法器电路，并通过仿真软件进行了验证。

实验结果表明，我们设计的加法器电路能够正确地进行二进制数的加法运算。

实验二：数字逻辑电路实现在这个实验中，我们进一步学习了数字逻辑电路的实现。

通过使用多路选择器、触发器等数字逻辑元件，我们可以实现更复杂的逻辑功能。

我们首先学习了多路选择器的原理和使用方法，然后根据实验要求，设计了一个4位二进制加法器电路，并通过数字逻辑实验板进行了搭建和测试。

实验结果表明，我们设计的4位二进制加法器能够正确地进行二进制数的加法运算。

实验三：存储器设计与实现在这个实验中，我们学习了存储器的设计和实现。

存储器是计算机中用于存储和读取数据的重要组成部分。

我们首先学习了存储器的基本原理和组成结构，然后根据实验要求，设计了一个简单的8位存储器电路，并通过实验板进行了搭建和测试。

实验结果表明，我们设计的8位存储器能够正确地存储和读取数据。

实验四：计算机硬件系统设计与实现在这个实验中，我们学习了计算机硬件系统的设计和实现。

计算机硬件系统是计算机的核心部分，包括中央处理器、存储器、输入输出设备等。

我们首先学习了计算机硬件系统的基本原理和组成结构，然后根据实验要求，设计了一个简单的计算机硬件系统，并通过实验板进行了搭建和测试。

实验结果表明，我们设计的计算机硬件系统能够正确地进行指令的执行和数据的处理。

结论：通过这些实验，我们深入学习了计算机组成原理的相关知识，并通过实践掌握了计算机组成原理的基本原理和实现方法。

计算机组成原理的实验报告一、实验目的本次实验的主要目的是深入理解计算机组成原理中的关键概念和组件，通过实际操作和观察，增强对计算机硬件系统的认识和掌握能力。

具体包括：1、了解计算机内部各部件的工作原理和相互关系。

2、熟悉计算机指令的执行流程和数据的传输方式。

3、掌握计算机存储系统的组织和管理方法。

4、培养分析和解决计算机硬件相关问题的能力。

二、实验设备本次实验使用的设备包括计算机、逻辑分析仪、示波器以及相关的实验软件和工具。

三、实验内容1、运算器实验进行了简单的算术运算和逻辑运算，如加法、减法、与、或等操作。

观察运算结果在寄存器中的存储和变化情况。

2、控制器实验模拟了指令的取指、译码和执行过程。

分析不同指令对计算机状态的影响。

3、存储系统实验研究了内存的读写操作和地址映射方式。

考察了缓存的工作原理和命中率的计算。

4、总线实验观察数据在总线上的传输过程和时序。

分析总线竞争和仲裁的机制。

四、实验步骤1、运算器实验步骤连接实验设备，将运算器模块与计算机主机相连。

打开实验软件，设置运算类型和操作数。

启动运算，通过逻辑分析仪观察运算过程中的信号变化。

记录运算结果，并与预期结果进行比较。

2、控制器实验步骤连接控制器模块到计算机。

输入指令序列，使用示波器监测控制信号的产生和变化。

分析指令执行过程中各个阶段的状态转换。

3、存储系统实验步骤搭建存储系统实验电路。

进行内存读写操作，改变地址和数据，观察存储单元的内容变化。

分析缓存的替换策略和命中率的影响因素。

4、总线实验步骤连接总线模块，配置总线参数。

多个设备同时发送数据，观察总线的仲裁过程。

测量数据传输的时序和带宽。

五、实验结果与分析1、运算器实验结果加法、减法等运算结果准确，符合预期。

逻辑运算的结果也正确无误。

观察到在运算过程中，寄存器的值按照预定的规则进行更新。

分析：运算器的功能正常，能够准确执行各种运算操作，其内部的电路和逻辑设计合理。

2、控制器实验结果指令能够正确取指、译码和执行，控制信号的产生和时序符合指令的要求。

计算机组成原理实验报告一、实验目的通过本次实验，我们旨在深入了解计算机组成原理的相关知识，并通过实际操作，加深对计算机组成原理的理解。

具体目的如下：1.了解计算机的基本组成部件，包括CPU、内存、输入/输出设备等；2.学习计算机的基本工作原理，包括数据的输入、存储、处理和输出；3.熟悉计算机指令的执行过程，包括指令的取址、译码和执行；4.通过实验，巩固对计算机硬件及其工作方式的理解。

二、实验内容本次实验主要包括以下几个部分的内容：1.CPU的组成和工作原理2.存储器的组成和工作原理3.输入/输出设备的组成和工作原理4.计算机指令的执行过程三、实验装置和材料1.计算机主机2.显示器3.键盘4.鼠标5.实验板6.逻辑门集成电路7.示波器8.万用表四、实验步骤1.将计算机主机、显示器、键盘和鼠标连接好，并确保正常运行；2.连接实验板和逻辑门集成电路，搭建一个简单的逻辑电路；3.使用示波器和万用表测量逻辑电路的信号波形和电压；4.编写一个简单的汇编程序，包括输入、存储、处理和输出过程；5.使用计算机主机执行编写的汇编程序，并观察程序的执行过程。

五、实验结果与分析在本次实验中，我们成功地搭建了一个简单的逻辑电路，并使用示波器和万用表对其进行了测量。

通过测量，我们发现信号的电压和波形符合预期。

这说明逻辑电路的组成是正确的，能够正常工作。

在编写的汇编程序的执行过程中，我们观察到输入的数据被存储到内存中，并经过CPU的处理后，最终输出到显示器上。

这验证了计算机的基本工作原理，即数据的输入、存储、处理和输出。

六、实验总结通过本次实验，我们深入了解了计算机组成原理的相关知识，对计算机的基本组成部件、工作原理和指令执行过程有了更深入的理解。

通过实际操作，我们学会了如何搭建一个简单的逻辑电路，并对其进行测量和观察。

总体而言，本次实验对于我们进一步学习和掌握计算机组成原理非常有帮助。

通过实际操作和实验结果的观察，我们对计算机的工作方式有了更加清晰的认识。

实验1 通用寄存器实验一、实验目的1.熟悉通用寄存器的数据通路。

2.了解通用寄存器的构成和运用。

二、实验要求掌握通用寄存器R3~R0的读写操作。

三、实验原理实验中所用的通用寄存器数据通路如下图所示。

由四片8位字长的74LS574组成R1 R0（CX）、R3 R2（DX）通用寄存器组。

图中X2 X1 X0定义输出选通使能，SI、XP控制位为源选通控制。

RWR为寄存器数据写入使能，DI、OP为目的寄存器写选通。

DRCK信号为寄存器组打入脉冲，上升沿有效。

准双向I/O输入输出端口用于置数操作，经2片74LS245三态门与数据总线相连。

图2-3-3 通用寄存器数据通路四、实验内容1.实验连线2.寄存器的读写操作①目的通路当RWR=0时，由DI、OP编码产生目的寄存器地址，详见下表。

通用寄存器“手动／搭接”目的编码②通用寄存器的写入通过“I/O输入输出单元”向R0、R1寄存器分别置数11h、22h，操作步骤如下：通过“I/O输入输出单元”向R2、R3寄存器分别置数33h、44h，操作步骤如下：③源通路当X2~X0=001时，由SI、XP编码产生源寄存器，详见下表。

通用寄存器“手动／搭接”源编码④通用寄存器的读出五、实验心得通过这个实验让我清晰的了解了通用寄存器的构成以及通用寄存器是如何运用的，并且熟悉了通用寄存器的数据通路，而且还深刻的掌握了通用寄存器R3~R0的读写操作。

实验2 运算器实验一、实验目的掌握八位运算器的数据传输格式，验证运算功能发生器及进位控制的组合功能。

二、实验要求完成算术、逻辑、移位运算实验，熟悉ALU运算控制位的运用。

三、实验原理实验中所用的运算器数据通路如图2-3-1所示。

ALU运算器由CPLD描述。

运算器的输出FUN经过74LS245三态门与数据总线相连，运算源寄存器A和暂存器B的数据输入端分别由2个74LS574锁存器锁存，锁存器的输入端与数据总线相连，准双向I/O输入输出端口用来给出参与运算的数据，经2片74LS245三态门与数据总线相连。

《计算机组成原理》实验报告实验1：汉字编码实验一、函数解释1. =CHAR(($A2+160)*256+B$1+160)此函数是返回对应数字代码的字符，函数中的$A2的含义是：混合地址（绝对地址+相对地址），而且是单元格的对应的字符是随函数变化而变化的。

函数中的B$1也是一个混合地址，但其是个定单元格，不会随着此函数的单元格变化而变化。

而($A2+160)是区内码向机内码转化的公式，机内码=（区内码）16 +A0A0H 。

完成后的截图如下：2.=LEN($B$1) 是计算要转换的汉字数量，并且利用CODE函数返回文本串中第一个字符的数字代码。

3.=IF(LEN($B$1)>=B3,MID($B$1,B3,1),"") 表示下列是：要转换的汉字。

INT(CODE(C3)/256)-160表示下列是：计算汉字的区码（区号）。

=MOD(CODE(C3),256)-160表示下列是：计算汉字的位码（位号）。

以“西安交通大学城市学院”为例，将该汉字组按上述步骤转化后的显示如下：二、字模显示用Microsoft Visual C++软件执行程序的源代码，与我们要欲给Visual Studio 安装图形库graphics.h的原理是相同的。

故主界面如下所示：输入名字的最后一个字：艺！显示如下：以16进制格式显示字模码，函数中明确规定：if(mat[i*2+j]&(0x80>>k)) { //若字模码在该位是1，则画出一个白色填充方格bar(20+12*(j*8+k),60+12*i,20+12*(j*8+k)+12,60+12*i+12);outtextxy(240+12*(j*8+k),60+12*i, '1'); }else { //若字模码在该位是0，则画出一个白色边框方格rectangle(20+12*(j*8+k),60+12*i,20+12*(j*8+k)+12,60+12*i+12);outtextxy(240+12*(j*8+k),60+12*i, '0');} }三．总结本次实验结束后，学到了很多知识。

计算机组成原理实验项目实验一运算器组成（2学时）验证性实验内容：使用181四位算术逻辑芯片实现八位算术逻辑运算实验。

基本要求：1、掌握简单运算器的数据传送通路；2、验证运算功能发生器（74LS181）的组合功能。

实验二存储器原理（2学时）验证性实验内容：通过总线系统验证存储器的存储功能。

基本要求：1、掌握静态随机存储器RAM工作特性及数据的读写方法；2、掌握存储器读/写电路的设计方法。

实验三寄存器实验（2学时）验证性实验内容：使用八位寄存器验证寄存器的存储功能。

基本要求：1、掌握寄存器操作时序。

2、掌握寄存器电路的连接方法。

实验四时序生成电路实验（2学时）设计性实验内容：验证控制器所需要的T1~T4的生成。

基本要求：1、掌握模型机时序特征；2、设计时序生成电路。

3、通过示波器验证T1~T4的状态周期。

实验五微程序控制器（2学时）验证性实验内容：使用模型机验证微指令与微操作的关系，验证微程序执行时序。

基本要求：1、掌握时序产生器的工作原理和组成原理；2、掌握微程序的编制、写入、观察微程序的执行；3、掌握硬布线控制器的组成原理、设计方法；4、了解硬布线控制器和微程序控制器的各自优缺点。

掌握简单运算器的数据传送通路。

三、主要仪器设备计算机、Proteus仿真软件、模型机仿真软件计算机硬件实验室实验报告课程名称：姓名学号班级成绩设备名称及软件环境实验名称实验日期一．实验内容题目及要求二．理论分析或算法分析芯片功能以及芯片真值表三．实现方法（含实现思路、程序流程图、实验电路图和源程序列表等）电路图及相关说明四．实验结果分析（含执行结果验证、输出显示信息、图形、调试过程中所遇的问题及处理方法等）结果真值表，运行态抓图，以及相关的说明五．结论验证了什么？和题目要求对应报告提交日期（注意：内容写不下时可另附页。

）。

实验一运算器实验（一）算术逻辑运算器一、实验目的：1．掌握算术逻辑运算器单元ALU（74LS181）的工作原理2．掌握简单运算器的数据传送通道3．验算由74LS181等组合逻辑电路组成的运算功能发生器运算功能4．按给定数据，完成实验指定的算术/逻辑运算二、实验设备计算机组成原理实验仪一台，排线若干条。

三、实验原理运算器实验电路说明:(1)两片74LS181(每片4位)以并/串联形式构成字长为8位的运算器。

(2)8位运算器的输出经过一个输入双向三态门(74LS245)与数据总线相连,运算器的两个数据输入端分别与两个8位寄存器(74LS273)DR1和DR2的输出端相连,DR1和DR2寄存器是用于保存参加运算的数据和运算的结果.寄存器的输入端与数据总线相连。

(3)8位数据开关D7~D0(在“INPUT DEVICE”中)用来产生参与运算的数据，经过一个输出三态门（74LS245）与数据总线相连，数据显示灯（BUS UNIT）已与数据总线相连，用来显示数据总线上的内容。

(4)S3、S2、S1、S0是运算选择控制端，有它们决定运算器执行哪一种运算（16种算术运算或16种逻辑运算）。

(5)M是算术/逻辑运算选择，M=0时，执行算术运算，M=1时，执行逻辑运算。

(6)Cn是算术运算的进位控制端，Cn=0（低电平），表示有进位，运算时相当于在最低位上加进位1，Cn=1（高电平），表示无进位。

逻辑运算与进位无关。

(7)ALU-B是输出三态门的控制端，控制运算器的运算结果是否送到数据总线BUS上。

低电平有效。

(8)SW-B是输入三态门的控制端，控制“INPUT DEVICE”中的8位数据开关D7~D0的数据是否送到数据总线BUS上。

低电平有效。

(9)LDDR1是寄存器DR1存数控制信号，LDDR2是寄存器DR2存数控制信号。

它们都是高电平有效。

(10)A0~A3是4位数据输入通道A，B0~B3是4位数据输入通道B。
