%======================================================================= ====================%% 该程序完成16个脉冲信号的【脉压、动目标显示/动目标检测（MTI/MTD）】%======================================================================= ====================%% 程序中根据每个学生学号的末尾三位（依次为XYZ）来决定仿真参数，034% 目标距离为[3000 8025 9000+(Y*10+Z)*200 8025]，4个目标% 目标速度为[50 0 (Y*10+X+Z)*6 100]%======================================================================= ====================%close all; %关闭所有图形clear all; %清除所有变量clc;%======================================================================= ============%% 雷达参数 % %======================================================================= ============%C=3.0e8; %光速(m/s)RF=3.140e9/2; %雷达射频 1.57GHzLambda=C/RF;%雷达工作波长PulseNumber=16; %回波脉冲数BandWidth=2.0e6; %发射信号带宽带宽B=1/τ，τ是脉冲宽度TimeWidth=42.0e-6; %发射信号时宽PRT=240e-6; % 雷达发射脉冲重复周期(s),240us对应1/2*240*300=36000米最大无模糊距离PRF=1/PRT;Fs=2.0e6; %采样频率NoisePower=-12;%(dB);%噪声功率（目标为0dB）% ---------------------------------------------------------------% SampleNumber=fix(Fs*PRT);%计算一个脉冲周期的采样点数480；TotalNumber=SampleNumber*PulseNumber;%总的采样点数480*16=；BlindNumber=fix(Fs*TimeWidth);%计算一个脉冲周期的盲区-遮挡样点数；%====================================================================== =============%% 目标参数 % %====================================================================== =============%TargetNumber=4;%目标个数SigPower(1:TargetNumber)=[1 1 1 0.25];%目标功率,无量纲TargetDistance(1:TargetNumber)=[3000 8025 15800 8025];%目标距离,单位m 距离参数为[3000 8025 9000+(Y*10+Z)*200 8025]DelayNumber(1:TargetNumber)=fix(Fs*2*TargetDistance(1:TargetNumber)/C); % 把目标距离换算成采样点（距离门） fix函数向0靠拢取整TargetVelocity(1:TargetNumber)=[50 0 204 100];%目标径向速度单位m/s 速度参数为[50 0 (Y*10+X+Z)*6 100]TargetFd(1:TargetNumber)=2*TargetVelocity(1:TargetNumber)/Lambda; %计算目标多卜勒频移2v/λ%====================================================================== ==============%% 产生线性调频信号 %%====================================================================== ==============%number=fix(Fs*TimeWidth);%回波的采样点数=脉压系数长度=暂态点数目+1if rem(number,2)~=0 %rem求余number=number+1;end%把number变为偶数for i=-fix(number/2):fix(number/2)-1Chirp(i+fix(number/2)+1)=exp(j*(pi*(BandWidth/TimeWidth)*(i/Fs)^2));%ex p(j*fi)*，产生复数矩阵Chirpendcoeff=conj(fliplr(Chirp));%把Chirp矩阵翻转并把复数共轭，产生脉压系数figure(1);%脉压系数的实部plot(real(Chirp));axis([0 90 -1.5 1.5]);title('脉压系数实部');%-------------------------产生目标回波串-----------------------------------------------------------------------------------------%%-------------------------产生前3个目标的回波串-------%SignalAll=zeros(1,TotalNumber);%所有脉冲的信号,先填0for k=1:TargetNumber-1 % 依次产生各个目标SignalTemp=zeros(1,SampleNumber);% 一个PRTSignalTemp(DelayNumber(k)+1:DelayNumber(k)+number)=sqrt(SigPower(k))*Ch irp;%一个脉冲的1个目标（未加多普勒速度）(DelayNumber(k)+1):(DelayNumber(k)+number)Signal=zeros(1,TotalNumber);for i=1:PulseNumber % 16个回波脉冲Signal((i-1)*SampleNumber+1:i*SampleNumber)=SignalTemp; %每个目标把16个SignalTemp排在一起endFreqMove=exp(j*2*pi*TargetFd(k)*(0:TotalNumber-1)/Fs);%目标的多普勒速度*时间=目标的多普勒相移Signal=Signal.*FreqMove;%加上多普勒速度后的16个脉冲1个目标SignalAll=SignalAll+Signal;%加上多普勒速度后的16个脉冲4个目标end% %-------------------------产生第4个目标的回波串-------%fi=pi/3;SignalTemp=zeros(1,SampleNumber);% 一个脉冲SignalTemp(DelayNumber(4)+1:DelayNumber(4)+number)=sqrt(SigPower(4))*ex p(j*fi)*Chirp;%一个脉冲的1个目标（未加多普勒速度）Signal=zeros(1,TotalNumber);for i=1:PulseNumberSignal((i-1)*SampleNumber+1:i*SampleNumber)=SignalTemp;endFreqMove=exp(j*2*pi*TargetFd(4)*(0:TotalNumber-1)/Fs);%目标的多普勒速度*时间=目标的多普勒相移Signal=Signal.*FreqMove;SignalAll=SignalAll+Signal;figure(2);subplot(2,1,1);plot(real(SignalAll),'r-');title('目标信号的实部');grid on;zoom on;subplot(2,1,2);plot(imag(SignalAll));title('目标信号的虚部');grid on;zoom on;%====================================================================== ==============%% 产生系统噪声信号 %%====================================================================== ==============%SystemNoise=normrnd(0,10^(NoisePower/10),1,TotalNumber)+j*normrnd(0,10^ (NoisePower/10),1,TotalNumber);%均值为0，标准差为10^(NoisePower/10)的噪声%====================================================================== ==============%% 总的回波信号 %%====================================================================== ==============%Echo=SignalAll+SystemNoise;% +SeaClutter+TerraClutter，加噪声之后的回波for i=1:PulseNumber %在接收机闭锁期,接收的回波为0Echo((i-1)*SampleNumber+1:(i-1)*SampleNumber+number)=0; %发射时接收为0endfigure(3);%加噪声之后的总回波信号subplot(2,1,1);plot(real(Echo),'r-');title('总回波信号的实部,闭锁期为0'); subplot(2,1,2);plot(imag(Echo));title('总回波信号的虚部,闭锁期为0');%================================时域脉压=================================%pc_time0=conv(Echo,coeff);%pc_time0为Echo和coeff的卷积pc_time1=pc_time0(number:TotalNumber+number-1);%去掉暂态点 number-1个figure(4);%时域脉压结果的幅度subplot(2,1,1);plot(abs(pc_time0),'r-');title('时域脉压结果的幅度,有暂态点');%pc_time0的模的曲线subplot(2,1,2);plot(abs(pc_time1));title('时域脉压结果的幅度,无暂态点');%pc_time1的模的曲线% ================================频域脉压=================================%Echo_fft=fft(Echo,8192);%理应进行TotalNumber+number-1点FFT,但为了提高运算速度,进行了8192点的FFTcoeff_fft=fft(coeff,8192);pc_fft=Echo_fft.*coeff_fft;pc_freq0=ifft(pc_fft);figure(5);subplot(2,1,1);plot(abs(pc_freq0(1:TotalNumber+number-1)));title('频域脉压结果的幅度,有前暂态点');subplot(2,1,2);plot(abs(pc_time0(1:TotalNumber+number-1)-pc_freq0(1:TotalNumber+number-1)),'r');title('时域和频域脉压的差别');pc_freq1=pc_freq0(number:TotalNumber+number-1);%去掉暂态点 number-1个,后填充点若干(8192-number+1-TotalNumber)% ================按照脉冲号、距离门号重排数据=================================%for i=1:PulseNumberpc(i,1:SampleNumber)=pc_freq1((i-1)*SampleNumber+1:i*SampleNumber);%每个PRT为一行，每行480个采样点的数据endfigure(6);plot(abs(pc(1,:)));title('频域脉压结果的幅度,没有暂态点');% ================MTI（动目标显示）,对消静止目标和低速目标---可抑制杂波=================================%for i=1:PulseNumber-1 %滑动对消，少了一个脉冲mti(i,:)=pc(i+1,:)-pc(i,:);endfigure(7);mesh(abs(mti));title('MTI result');% ================MTD（动目标检测）,区分不同速度的目标，有测速作用=================================%mtd=zeros(PulseNumber,SampleNumber);for i=1:SampleNumberbuff(1:PulseNumber)=pc(1:PulseNumber,i);buff_fft=fft(buff);mtd(1:PulseNumber,i)=buff_fft(1:PulseNumber);endfigure(8);mesh(abs(mtd));title('MTD result');%=======================================虚实矩阵转换========================================%coeff_fft_c=zeros(1,2*8192);for i=1:8192coeff_fft_c(2*i-1)=real(coeff_fft(i));coeff_fft_c(2*i)=imag(coeff_fft(i));endecho_c=zeros(1,2*TotalNumber);for i=1:TotalNumberecho_c(2*i-1)=real(Echo(i));echo_c(2*i)=imag(Echo(i));end%===========================以下是为DSP程序提供回波数据、脉压系数===============================%% fo=fopen('F:\my study\Visual_DSP_test\test_1\coeff_fft_c.dat','wt');%频域脉压系数% for i=1:2*8192% fprintf(fo,'%f,\r\n',coeff_fft_c(i));% end% fclose(fo);%% fo=fopen('F:\my study\Visual_DSP_test\test_1\echo_c.dat','wt');%16次回波的% for i=1:2*TotalNumber% fprintf(fo,'%f,\r\n',echo_c(i)); % end% fclose(fo);。
SAR成像RD算法MATLAB仿真在雷达成像中，SAR（Synthetic Aperture Radar）是一种通过向地面发射微波信号并接收反射回来的信号，来生成高分辨率地面图像的技术。
而RD（Range Doppler）算法是一种常用的SAR成像算法，用于将获得的原始数据处理成可视化的图像。
MATLAB是一种在科学和工程领域广泛使用的数学软件，具有强大的矩阵运算和图像处理功能。
下面将介绍如何使用MATLAB进行SAR成像的RD算法仿真。
首先，需要生成模拟的SAR返回信号。
可以使用MATLAB的信号处理工具箱中的函数进行模拟。
假设我们使用一个长度为N的脉冲信号进行雷达扫描，在SAR成像中，我们通常使用线性调频（Linear Frequency Modulation）信号。
可以使用MATLAB的`chirp`函数生成一个线性调频信号。
```matlabN=1024;%信号长度T=5e-6;%信号周期,信号的时间长度为T*Nfs = 100e6; % 采样频率f0=0;%初始频率f1=10e6;%终止频率t = 0:1/fs:T*N-1/fs;s = chirp(t, f0, T*N, f1);```接下来，我们需要生成一个代表地物散射特性的复数反射系数矩阵。
假设地面上有一个半径为R的圆形散射体，其反射系数为0.8、可以使用MATLAB的`meshgrid`函数生成一个二维的坐标网格，然后使用`sqrt`函数计算每个网格点到原点的距离。
```matlabR=5;%圆形散射体半径Np=100;%地物散射点个数x = linspace(-R, R, Np);y = linspace(-R, R, Np);[X, Y] = meshgrid(x, y);rho = sqrt(X.^2 + Y.^2); % 距离计算```然后，我们可以根据雷达与地物之间的距离计算相位偏移。
根据SAR 成像的原理，SAR返回信号中的每个采样点都对应着不同距离下的散射信号。

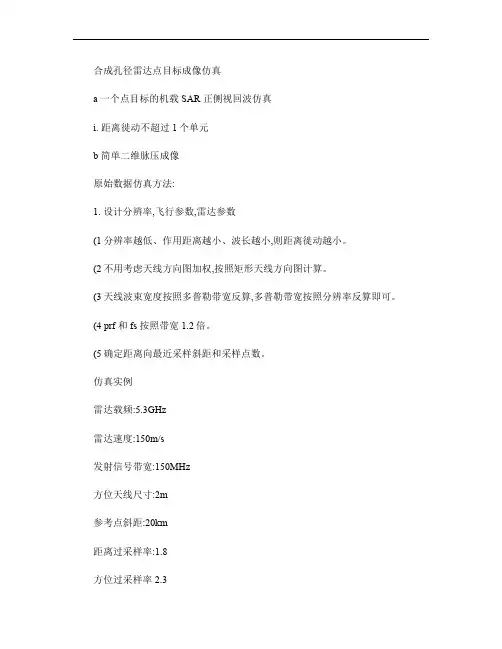

合成孔径雷达点目标成像仿真a 一个点目标的机载 SAR 正侧视回波仿真i. 距离徙动不超过 1个单元b 简单二维脉压成像原始数据仿真方法:1. 设计分辨率,飞行参数,雷达参数(1分辨率越低、作用距离越小、波长越小,则距离徙动越小。
(2不用考虑天线方向图加权,按照矩形天线方向图计算。
(3天线波束宽度按照多普勒带宽反算,多普勒带宽按照分辨率反算即可。
(4 prf 和 fs 按照带宽 1.2倍。
(5确定距离向最近采样斜距和采样点数。
仿真实例雷达载频:5.3GHz雷达速度:150m/s发射信号带宽:150MHz方位天线尺寸:2m参考点斜距:20km距离过采样率:1.8方位过采样率 2.3距离徙动最大 1.6m , 2.8个距离单元正侧视 SAR 在二维时域的距离徙动可以表示为:R(η =√ R02+Vr2η2其中η表示方位向慢时间, V r 表示 SAR 在方位向上的速度, R 0表示目标的最短斜距,对上式进行 Taylor 展开,并忽略高次项,可以得到:R(η ≈ R0+ Vr2 2R0η2由上式可以看出,距离徙动与 R 0, V r 有关,按照实验要求给出的数据,得到的回波如下左图图所示,对其边缘局部放大,可以得到如下右图。
显然,此时距离徙动已经超过一个距离单元。
为了达到距离徙动不超过一个距离单元的目的,现对数据进行修改:令最短斜距 R 0=10km,带宽 B= 100MHz 。
然后重新生成回波, 如下图所示:由上图可以看出,调整参数后,距离徙动在一个距离单元内。
任意截取方位向和距离向的一个信号,如下图所示:可以看出,方位向和距离向都是线性调频信号。
然后在距离向进行脉冲压缩,可到下左图,然后再任意截取方位向和距离向的一个信号,如下右图,显然,此时距离向是一个压缩后的脉冲,而方位向仍是线性调频信号。
然后再进行方位向压缩,压缩后即可可到点目标的图像,如下图所示:显然,经过方位向脉冲压缩后,得到一个点目标。
合成孔径雷达成像系统点目标仿真源程序：clcclose allC=3e8; %光速Fc=1e9; %载波频率lambda=C/Fc; %波长%成像区域Xmin=0;Xmax=50;Yc=10000;Y0=500;%SAR基本参数V=100; %雷达平台速度H=0; %雷达平台高度R0=sqrt(Yc^2+H^2);D=4; %天线孔径长度Lsar=lambda*R0/D; %合成孔径长度Tsar=Lsar/V; %合成孔径时间Ka=-2*V^2/lambda/R0;%线性调频率Ba=abs(Ka*Tsar);PRF=2*Ba; %脉冲重复频率PRT=1/PRF;ds=PRT; %脉冲重复周期Nslow=ceil((Xmax-Xmin+Lsar)/V/ds);%脉冲数Nslow=2^nextpow2(Nslow); %量化为2的指数sn=linspace((Xmin-Lsar/2)/V,(Xmax+Lsar/2)/V,Nslow); %创建时间向量PRT=(Xmax-Xmin+Lsar)/V/Nslow; %更新PRF=1/PRT; % 更新脉冲重复频率fa=linspace(-0.5*PRF,0.5*PRF,Nslow);Tr=5e-6; %脉冲宽度Br=30e6; %调频信号带宽Kr=Br/Tr; %调频率Fsr=2*Br; %快时间域取样频率dt=1/Fsr; %快时间域取样间隔Rmin=sqrt((Yc-Y0)^2+H^2);Rmax=sqrt((Yc+Y0)^2+H^2+(Lsar/2)^2);Nfast=ceil(2*(Rmax-Rmin)/C/dt+Tr/dt);Nfast=2^nextpow2(Nfast);tm=linspace(2*Rmin/C,2*Rmax/C+Tr,Nfast);dt=(2*Rmax/C+Tr-2*Rmin/C)/Nfast; %更新Fsr=1/dt;fr=linspace(-0.5*Fsr,0.5*Fsr,Nfast);DY=C/2/Br; %距离分辨率DX=D/2; %方位分辨率Ntarget=3; %目标数目Ptarget=[Xmin,Yc,1 %目标位置Xmin,Yc+10*DY,1Xmin+20*DX,Yc+50*DY,1];K=Ntarget; %目标数目N=Nslow; %慢时间采样数M=Nfast; %快时间采样数T=Ptarget; %目标位置%合成孔径回波仿真Srnm=zeros(N,M);for k=1:1:Ksigma=T(k,3);Dslow=sn*V-T(k,1);R=sqrt(Dslow.^2+T(k,2)^2+H^2);tau=2*R/C;Dfast=ones(N,1)*tm-tau'*ones(1,M);phase=pi*Kr*Dfast.^2-(4*pi/lambda)*(R'*ones(1,M));Srnm=Srnm+sigma*exp(j*phase).*(0<Dfast&Dfast<Tr).*((abs(Dslow)<Lsar/2)'*ones(1,M));end%距离压缩tr=tm-2*Rmin/C;Refr=exp(j*pi*Kr*tr.^2).*(0<tr&tr<Tr);%距离压缩参考函数F_Refr=fft((Refr));Sr=zeros(N,M);for k2=1:1:Mtemp1=fft(Srnm(k2,:));FSrnm=temp1.*conj(F_Refr);Sr(k2,:)=ifft(FSrnm);end%方位压缩ta=sn-(Xmin+Xmax)/2/V;Refa=exp(j*pi*Ka*ta.^2).*(abs(ta)<Tsar/2); %方位压缩参考函数F_Refa=fft(Refa);Sa=zeros(N,M);for k3=1:1:Mtemp2=fft(Sr(:,k3));F_Sa=temp2.*conj(F_Refa.');Sa(:,k3)=fftshift(ifft(F_Sa));endrow=tm*C/2;col=sn*V;%绘图%回波雷达数据figure(1)subplot(211)imagesc(abs(Srnm));title('SAR data')subplot(212)imagesc(angle(Srnm))%灰度图figure(2)colormap(gray)imagesc(row,col,255-abs(Sr));title('距离压缩'),xlabel('距离向'),ylabel('方位向');figure(3)colormap(gray)imagesc(row,col,255-abs(Sa));title('方位压缩'),xlabel('距离向'),ylabel('方位向');%轮廓图figure(4)Ga=abs(Sa);a=max(max(Ga));contour(row,col,Ga,[0.707*a,a],'b');grid onx1=sqrt(H^2+min(abs(Ptarget(:,2))).^2)-5*DY;x2=sqrt(H^2+max(abs(Ptarget(:,2))).^2)+5*DY;y1=min(Ptarget(:,1))-5*DX;y2=max(Ptarget(:,1))+5*DX;axis([x1,x2,y1,y2])%三维成像图figure(5)mesh(Ga((400:600),(200:500)));axis tightxlabel('Range'),ylabel('Azimuth');仿真结果图：图4. 1 点目标原始回波数据图4. 2 距离压缩后成像图图4. 3 方位压缩后成像图（点阵目标成像灰度图）图4. 4 点阵目标成像轮廓图。

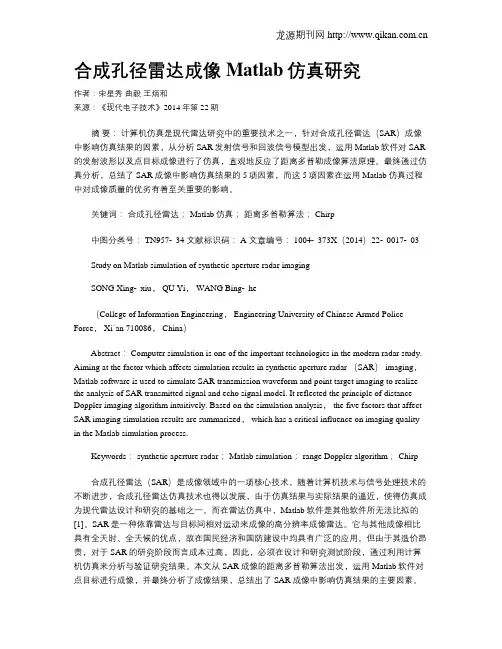

合成孔径雷达成像Matlab仿真研究作者：宋星秀曲毅王炳和来源：《现代电子技术》2014年第22期摘要：计算机仿真是现代雷达研究中的重要技术之一，针对合成孔径雷达（SAR）成像中影响仿真结果的因素，从分析SAR发射信号和回波信号模型出发，运用Matlab软件对SAR 的发射波形以及点目标成像进行了仿真，直观地反应了距离多普勒成像算法原理。
最终通过仿真分析，总结了SAR成像中影响仿真结果的5项因素，而这5项因素在运用Matlab仿真过程中对成像质量的优劣有着至关重要的影响。
关键词：合成孔径雷达； Matlab仿真；距离多普勒算法； Chirp中图分类号： TN957⁃34 文献标识码： A 文章编号： 1004⁃373X（2014）22⁃0017⁃03 Study on Matlab simulation of synthetic aperture radar imagingSONG Xing⁃xiu， QU Yi， WANG Bing⁃he（College of Information Engineering， Engineering University of Chinese Armed Police Force， Xi`an 710086， China）Abstract： Computer simulation is one of the important technologies in the modern radar study. Aiming at the factor which affects simulation results in synthetic aperture radar （SAR） imaging，Matlab software is used to simulate SAR transmission waveform and point target imaging to realize the analysis of SAR transmitted signal and echo signal model. It reflected the principle of distance Doppler imaging algorithm intuitively. Based on the simulation analysis， the five factors that affect SAR imaging simulation results are summarized， which has a critical influence on imaging quality in the Matlab simulation process.Keywords： synthetic aperture radar； Matlab simulation； range Doppler algorithm； Chirp合成孔径雷达（SAR）是成像领域中的一项核心技术，随着计算机技术与信号处理技术的不断进步，合成孔径雷达仿真技术也得以发展，由于仿真结果与实际结果的逼近，使得仿真成为现代雷达设计和研究的基础之一。
