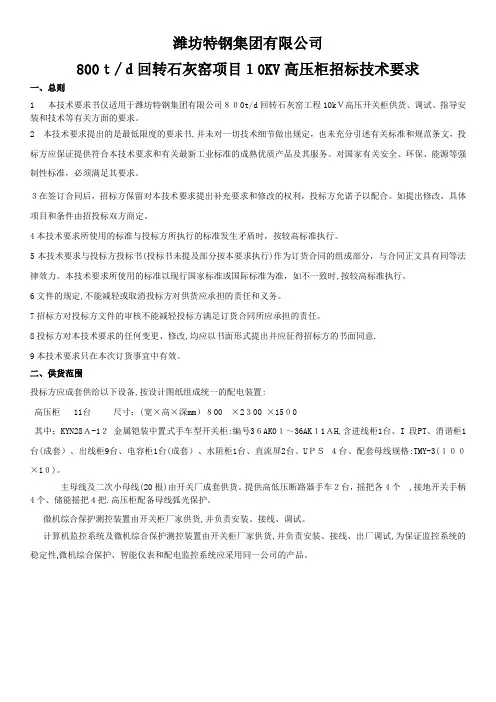

潍坊特钢集团有限公司800t/d回转石灰窑项目10KV高压柜招标技术要求一、总则1本技术要求书仅适用于潍坊特钢集团有限公司800t/d 回转石灰窑工程10kV 高压开关柜供货、调试、指导安装和技术等有关方面的要求。

2本技术要求提出的是最低限度的要求书，并未对一切技术细节做出规定，也未充分引述有关标准和规范条文，投标方应保证提供符合本技术要求和有关最新工业标准的成熟优质产品及其服务。

对国家有关安全、环保、能源等强制性标准，必须满足其要求。

3在签订合同后，招标方保留对本技术要求提出补充要求和修改的权利，投标方允诺予以配合。

如提出修改，具体项目和条件由招投标双方商定。

4本技术要求所使用的标准与投标方所执行的标准发生矛盾时，按较高标准执行。

5本技术要求与投标方投标书（投标书未提及部分按本要求执行）作为订货合同的组成部分，与合同正文具有同等法律效力。

本技术要求所使用的标准以现行国家标准或国际标准为准，如不一致时，按较高标准执行。

6文件的规定，不能减轻或取消投标方对供货应承担的责任和义务。

7招标方对投标方文件的审核不能减轻投标方满足订货合同所应承担的责任。

8投标方对本技术要求的任何变更、修改，均应以书面形式提出并应征得招标方的书面同意。

9本技术要求只在本次订货事宜中有效。

二、供货范围投标方应成套供给以下设备，按设计图纸组成统一的配电装置：高压柜11台尺寸：（宽X高X深mm 800 X 2300 X 1500其中：KYN28A-12金属铠装中置式手车型开关柜：编号36AK01~36AK11AH含进线柜1台、I段PT、消谐柜1台（成套）、出线柜9台、电容柜1台（成套）、水阻柜1台、直流屏2台、UPS4台、配套母线规格：TMY3（100 X 10）。

主母线及二次小母线（20 根）由开关厂成套供货。

提供高低压断路器手车2台，摇把各4个，接地开关手柄4 个、储能摇把4 把。

高压柜配备母线弧光保护。

微机综合保护测控装置由开关柜厂家供货，并负责安装、接线、调试。

计算机监控系统及微机综合保护测控装置由开关柜厂家供货，并负责安装、接线、出厂调试，为保证监控系统的稳定性，微机综合保护、智能仪表和配电监控系统应采用同一公司的产品。

说明：中标单位投产前应与投标方进一步核实电机数据设备制造应遵守的规范和标准GB3906-91 3— 35KV 交流金属封闭开关设备 GB1984-89 交流高压断路器GB311-83 高压输变设备绝缘配合 GB11022 高压开关设备通用技术条件GB763 交流高压电器在长期工作时的发热DL404/T-97 户内交流高压开关柜订货技术条件 DL/T593-96 高压开关设备的共用订货技术导则DL/T403-2000 12— 40.5KV 高压真空断路器订货技术条件 DL/T486-2000 交流高压隔离开关和接地开关订货技术条件标准电压 GB2423 电工电子产品基本环境试验规程 GB7261 继电器及继电保护装置基本试验方法 DL/T720 电力系统继电保护柜、屏通用技术条件GBl4285 继电保护安全自动装置技术规程 GB50065 交流电气装置的接地设计规范DL/T5136 火力发电厂、变电所二次接线设计技术规程 GB616 静态继电保护及保护装置的电气抗干扰试验 GB4858 电器继电器的绝缘试验DL/T478-2001静态继电保护及安全自动装置通用技术条件 GB/T11287－1989 GB/T17626.1 －1998 GB/T17626.2－1998 GB/T17626.3－1998 GB/T17626.4－1998 GB/T17626.5－1998 GB/T17626.6－1998 GB/T17626.8－1998 GB/T17626.10－1998 GB/T17626.11－1998GB/T17626.12－1998继电器、继电保护装置的振动（正弦）试验电磁兼容 试验和测量技术 电磁兼容 试验和测量技术 电磁兼容 试验和测量技术 电磁兼容 试验和测量技术 电磁兼容 试验和测量技术 电磁兼容 试验和测量技术 电磁兼容 试验和测量技术 电磁兼容 试验和测量技术 电磁兼容 试验和测量技术 电磁兼容 试验和测量技术 抗扰度试验总论 静电放电抗扰度试验 射频电磁场辐射抗扰度试验 电快速瞬变脉冲群抗扰度试验 浪涌（冲击）抗扰度试验 射频场感应的传导骚扰抗扰度 工频磁场抗扰度试验 阻尼振荡磁场抗扰度试验 电压暂降、短时中断和电压变 振荡波抗扰度试验 DL476－1992 电力系统实时数据通信应用层要求 DL/T621－1997 DL/T630－1997 DL/T634－1997 交流电气装置的接地 交流采样远动终端技术条件 基本远动任务配套标准DL/T659－1998 DL/T667－1999 DL/T5136-2001 DL/T667-1999 GB/T13926 GB7261-87GB50171-92 火力发电厂分散控制系统在线验收测试规程 继电保护信息接口配套标准 火力发电厂、变电所二次接线设计技术规程 电测量及电能计量装置设计技术规程 工业过程测量和控制装置的电磁兼容性 继电器及继电保护装置基本试验方法 电气装置安装工程盘、柜及二次回路结线施工及验收规范GB50065-1994 GB/T14598-9 -1995 GB/T14598- 10-1996 GB/T14598- 13-1998GB/T14598- 14-1998 交流电气装置的接地设计规范 辐射静电试验 快速瞬变干扰试验1 兆赫脉冲群干扰试验 静电效电试验DL/T667-1999 继电保护设备信息接口配套标GB156DL/T5137 电测量及电能计量装置设计技术规程IEC60255-22-1 高频干扰试验标准IEC60255-22-2 静电放电干扰试验标准IEC60255-22-3 辐射电磁场干扰试验标准IEC60255-22-4 快速瞬变干扰试验标准IEC60255-21-1 振动试验标准IEC60255-21-2 冲击和碰撞试验标准IEC60255-21-3 地震试验标准IEC-870 远动设备和系统GB4208—《外壳防护等级的分类（IP代码）》GB1207—《电压互感器》GB1208—《电流互感器》四、设备运行环境条件厂址潍坊特钢集团公司基本风压0.4KN/m2平均温度12.3 C极端取咼气温40.5 C极端最低气温—21.4 C地震烈度7度设备安装地点户内五技术要求5.1主要技术参数5.2主要技术性能绝缘水平：工频耐压值（有效值）相间及相对地42kV 断口间48kV冲击耐压值（峰值）相间及相对地75kV 断口间85kV主母线规格：TMY-3 （100X 10）5.3其他要求5.3.1开关柜的框架材料采用优质冷轧钢板，钢板厚度》2mm框架和外壳具有足够的刚度和强度，除满足内部元器件的安装要求外，还能承受设备内外电路短路时的电动力和热效应，不会因设备搬运、吊装、运输过程由于受潮、冷冻、撞击等因素而变形和损坏。

正常操作和维护不需打开的盖板和门（固定盖板、门），若不使用工具应不能打开、拆下或移动，而正常操作和维护需要打开的盖板和门（可移动的盖板、门）应不需要工具能打开或移动，并设有可靠的连锁装置来保证操作者的安全。

扩展端的开关柜应采用可移动的端盖板。

5.3.1.2开关柜是金属外壳，外壳（包括通风窗及排气口）的防护等级为IP4X，所有开关柜均采用自然冷却。

电缆连接在柜的下部进行，电缆室应有足够的空间，可以安装三组电缆头（至少三根3x150mm2的电缆），端子距地面高度应不小于700mm方便电缆头和零序CT安装并标有相色，提供电缆进口的封板。

5.3.1.3开关柜的门上设有足够机械强度的耐火透明材料制成的观察窗，观察窗位置应使观察者便于观察必须监视的组件及其关键部位的任意工作位置，其内侧应与高压导电体保持有足够的电气间隙。

观察窗应具有与外壳相同的防护等级。

5.3.1.4柜内绝缘件采用电容均压技术，保证可靠的绝缘水平。

5.3.1.5开关柜的隔室功能不同的单元如母线室、电缆室、仪表继电器室、断路器室均应用金属隔板完全隔离，并设有独立的压力释放通道，隔板应是外壳的一部分，且应接地、并具有与外壳相同的机械强度及防护等级。

5.3.1.6活门在手车室的后壁上装有六只静触头座和用金属制成的可上下移动的防护活门，并应接地。

当手车从试验位置移至工作位置过程中活门可自动打开，动触头可以顺利地插入静触头座，使动静触头接通。

当手车移至试验位置时，防护活门下降遮盖静触头，使静触头被隔离，可保障操作人员不会触及带电体。

活门有联锁，当需要检修时，活门的联锁可以被解除。

5.3.1.7手车根据用途，手车可分为断路器手车、电压互感器手车等。

各类手车进出车均可关门操作。

相同规格同类手车可以互换。

手车在柜内有试验位置和工作位置，每一位置均设有定位装置，以保证手车处于以上位置时不能随意移动。

对于中置式开关柜，每个配电室提供3台断路器升降/搬运小车，5.3.1.8压力释放装置开关柜的各室均有与壳体相同防护等级的压力释放装置，其压力出口的位置确保对人身没有危害。

压力释放装置正常情况下关闭，在事故情况下压力出口打开，自动释放内部压力。

同时将内部故障限制在本隔室内。

5.3.1.9主母线及分支母线柜内主母线选用全绝缘铜母线、主母线在通过两台相邻的高压开关柜时，必须采用穿墙套管；母线分段柜内分支引线截面与主母线相同；铜母线搭接处压花镀锡，并在搭接完毕后采取绝缘密封措施母线加装美国瑞侃阻燃热缩护套,保持足够的介电强度。

各母线按45C长期允许载流量选择，除应满足铭牌规定的额定电流值外，还应能满足铭牌规定的额定峰值耐受电流、额定短时耐受电流和额定短路持续时间的要求。

母线排列A、B、C相顺序应为从上到下，或从左到右，或从里到外（从柜前观察），并标注相标，即：第一相A （黄色）；第二相B （绿色）；第三相C （红色）。

开关柜内除配置主母线外，还应设置小母线，小母线数量为20根，双层布置。

控制小母线采用①6紫铜棒，并延伸至整列开关柜长开关柜为小母线有单独的隔离小室。

所有进线和出线全部为下进线.柜体前后端均装有带电显示器。

5.3.1.10开关柜所有能够开启的柜门要求用铜编织带接地。

5.3.1.11手车室导轨应可靠和便于断路器手车推进和滑出，在静触头的前端应装有活门机构，保障操作人员及维修人员的安全。

5.3.1.12电流互感器地线须引到开关柜内的接地铜排上接地。

5.3.1.13二次回路所需的开关、指示灯、带电显示器、继电器、变送器等应包括在报价内。

高压开关柜内需加装操作、合闸等空气开关，具体数量及容量根据买方设计需要确定。

空气开关采用施耐德、ABB（直流必须是专用直流型开关），电压小母线采用分相小型空气开关；信号灯、控制按钮采用施耐德、ABB产品。
