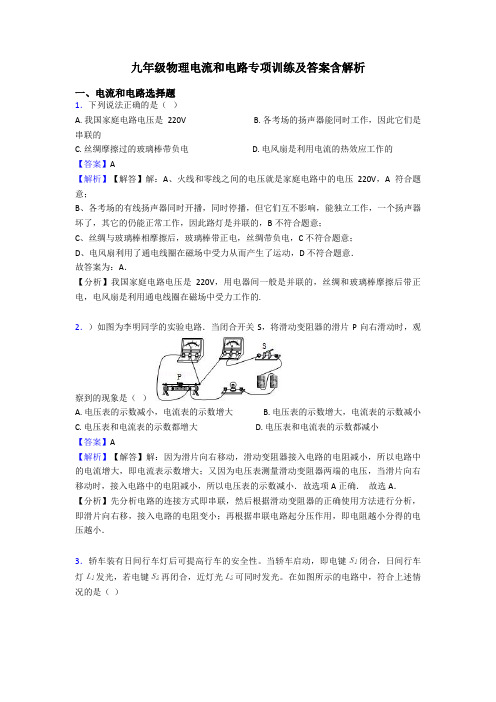

九年级物理电流和电路专项训练及答案含解析一、电流和电路选择题1．下列说法正确的是（）A. 我国家庭电路电压是220VB. 各考场的扬声器能同时工作，因此它们是串联的C. 丝绸摩擦过的玻璃棒带负电D. 电风扇是利用电流的热效应工作的【答案】A【解析】【解答】解：A、火线和零线之间的电压就是家庭电路中的电压220V，A符合题意；B、各考场的有线扬声器同时开播，同时停播，但它们互不影响，能独立工作，一个扬声器坏了，其它的仍能正常工作，因此路灯是并联的，B不符合题意；C、丝绸与玻璃棒相摩擦后，玻璃棒带正电，丝绸带负电，C不符合题意；D、电风扇利用了通电线圈在磁场中受力从而产生了运动，D不符合题意．故答案为：A．【分析】我国家庭电路电压是220V，用电器间一般是并联的，丝绸和玻璃棒摩擦后带正电，电风扇是利用通电线圈在磁场中受力工作的.2．）如图为李明同学的实验电路．当闭合开关S，将滑动变阻器的滑片P向右滑动时，观察到的现象是（）A. 电压表的示数减小，电流表的示数增大B. 电压表的示数增大，电流表的示数减小C. 电压表和电流表的示数都增大D. 电压表和电流表的示数都减小【答案】A【解析】【解答】解：因为滑片向右移动，滑动变阻器接入电路的电阻减小，所以电路中的电流增大，即电流表示数增大；又因为电压表测量滑动变阻器两端的电压，当滑片向右移动时，接入电路中的电阻减小，所以电压表的示数减小．故选项A正确．故选A．【分析】先分析电路的连接方式即串联，然后根据滑动变阻器的正确使用方法进行分析，即滑片向右移，接入电路的电阻变小；再根据串联电路起分压作用，即电阻越小分得的电压越小．3．轿车装有日间行车灯后可提高行车的安全性。

当轿车启动，即电键闭合，日间行车灯发光，若电键再闭合，近灯光可同时发光。

在如图所示的电路中，符合上述情况的是（）A. B. C. D.【答案】D【解析】【解答】A．由电路图可知，只闭合S1时，两灯泡均不亮，A不符合题意；B．由电路图可知，只闭合S1时，两灯泡都亮，再闭合S2时，L1不亮，B不符合题意；C．由电路图可知，只闭合S1时，车前大灯L2亮，再闭合S2时，日间行车灯L1亮，C不符合题意；D．由电路图可知，只闭合S1时，日间行车灯L1亮，再闭合S2时，车前大灯L2亮，D符合题意．故答案为：D．【分析】由题知，S1闭合，L1发光，再闭合S2，L2也发光，说明L1与L2可以独立工作即为并联，且S1位于干路，S2位于L2支路．4．有一个看不见内部情况的小盒（如图所示），盒上有两只灯泡，由一个开关控制，闭合开关两灯都亮，断开开关两灯都灭；拧下其中任一灯泡，另一灯都亮。

九年级（上）物理第七章电路7.1 电流电压（1）一、单项选择题1.关于电流的方向，下列说法正确的是〔〕 A．自由电子定向移动的方向就是电流的方向B．在导电溶液中有可能是自由移动的正、负离子，所以电流的方向不能确定C．金属导体中的电流方向与其中的自由电子定向移动的方向相反D. 带电粒子移动的方向就是电流的方向2.下面关于电压的说法不正确的是〔〕A．某段导体中有电流时，在这段导体的两端一定有电压B．在一段电路的两端如果有电压，在这段电路中就可能有电流C．电压是产生电流的原因，在电路的两端如果没有电压，电路中就没有电流D．电流的大小与电压无关。

3.常见的家用电器，关于它们正常工作时的电流，下列说法中合理的是（）A.电风扇约2AB.电冰箱约1AC.电视机约2AD.台灯约1A4. 图所示的电路中，闭合开关S，能用电压表测量L1两端电压的正确电路是 ( )5 关于电流表的使用，下列说法中正确的是（）A、使用时应注意量程，量程越大越好B．电流表可以和被测电路并联C．为了测量准确，所用的量程越小越好D．电流表串联在电路中使用6．在下图中，要用电流表测量灯L1中的电流，正确的电路图应是 ( )7. 在实验室，小丁同学发现一个电流表有两个量程，大量程是0—9A，小量程模糊不清。

为了测量小量程是多少，她先用大量程接入电路，指针位置如图（a）所示，然后再改用小量程接入同一电路，指针指示如图(b)所示，则电流表的小量程为（〕A．0—3A B．0—2AC．0—1A D．0—0．6A8．某同学在使用电流表测量电路中的电流时，发现指针只是稍微偏转了一点，其原因可能是( )A ．电路中的某处短路B ．电路中的某处开路C ．电流表的量程选择太大了D ．电流表的量程选择太小了9．关于电流表的使用，下列说法中不正确的是 （ ）A ．使用前如果电流表的指针没有指在表盘上的“0”点，要先进行调零B ．电流表要并联在被测电路中C ．当电路中的电流不估计时，要用试触的方法来选定合适的量程D ．绝不允许不经过用电器把电流表接线柱接到电源的两极上10．下图是用带电小球探究电荷间相互作用规律的实验装置，其中符合事实的是11来讲， 定向移动形成电流。

初中物理九年级电流与电压和电阻的关系练习题含答案学校：__________ 班级：__________ 姓名：__________ 考号：__________一、选择题（本题共计 10 小题，每题 3 分，共计30分，）1. 某同学利用如图所示的电路探究“电流与电压、电阻的关系”，下列有关说法错误的是（）A.实验开始时，滑动变阻器的滑片处于最大值端，作用是使电路中的电流最小，可以保护电路B.探究通过导体的电流与导体两端电压关系时，可调节滑片，使电压表的示数发生变化C.在探究通过导体的电流与导体的电阻关系时，当将R1由10Ω换成20Ω时，应将滑片向右移动，使电压表示数不变D.实验中，多次测量是为了减小实验误差2. 如图所示是研究电流与电压、电阻的关系的电路图，实验分“保持电阻不变”和“保持电压不变”两步进行，在“保持电阻不变”这一步实验时应该（）A.保持R2滑片的位置不变B.保持R2两端的电压不变C.保持R1不变，调节R2滑片到不同的适当位置D.保持电路中电流不变3. 探究“通过电阻的电流与电阻的大小关系”时，我们一般需要先预设一个电压值，实验中保持电阻两端电压为预设值不变，现采用如图所示电路进行探究，器材：学生电源、滑动变阻(20Ω, 1A)、电流表、电压表、开关、三个定值电阻(5Ω、10Ω、20Ω)及导线若干，以下说法正确的是（）A.若实验电压设置为2V，电源电压可设定的范围可以为2V∼4VB.若电源电压恒为6V，要获得3组实验数据，电压预设范围可以为1.5V∼5VC.若电源电压恒为6V，电压预设值为2V，要获得3组实验数据，要更换最大阻值为30Ω的滑动变阻器D.电压预设值越大，在获得3组实验数据过程中，滑动变阻器阻值调节范围越大4. 在“探究电流与电阻的关系”实验中，小榕设计了如图所示的电路图．实验中电源两端电压保持6V不变，定值电阻R的阻值分别为5Ω、10Ω和20Ω，电压表示数保持2V不变．为完成实验，应选取的滑动变阻器的规格为（）A.10Ω2AB.20Ω1AC.30Ω2AD.50Ω1A5. 小明用如图电路研究电流跟电阻的关系。

初三物理电流电压练习题一、选择题1、如图所示电路，闭合开关Ｓ后，甲乙两表是电压表，示数之比是３：２，当开关Ｓ断开，甲乙两表是电流表，则两表的示数之比为（）Ａ．２：１Ｂ３：１Ｃ２：３Ｄ１：３2、如图所示的电路中，R1、R2均为定值电阻，电源电压不变，闭合开关S1、S2，两电表均有示数。

若断开开关S2，则A．电流表的示数变大，电压表的示数变小B．电流表的示数变小，电压表的示数变大C．电流表和电压表的示数都变小 D．电流表和电压表的示数都变大3、标有“2V 1W”字样的小灯泡和标有“20 Ω 1A”字样的滑动变阻器连接在如图所示的电路中，其中电源电压为6V，电流表的量程为“0～0.6 A”，电压表的量程为“0～3 V”，设小灯泡电阻不变。

闭合开关，移动滑动变阻器的滑片，电流表、电压表示数的范围是 ( )A．0.25 A～0.6 A 1.0 V～2.0 V B．0.30 A～0.5 A 1.0 V～l.5 VC．0.25 A～0.5 A 1.5 V～2.0 V D．0.25 A～0.5 A 1.0 V～2.0 V4、图4所示，电阻Rl标着“lO Ω l A”，R2标着“5Ω1.2 A”，电流表A l、A2量程均为0～3 A，电压表量程0—l5 V，在a、b之间接入电压可调的电源。

闭合开关s后，为保证R1、R2均不损坏，则允许加的电源电压和通过电流表A1的电流不得超过（）A．16 V 1 A B. l0 V 2.2 AC．6 V 2.2 A D. 6 V 1.8 A5、如图所示电路，电源两端的电压一定，当开关s1闭合、s2断开时，电流表和电压表示数分别为I1、U1；当再闭合s2，且将滑片P适当右移后，电流表和电压表示数分别为I2、U2，则下列叙述一定正确的是A. I1﹥I2 U1﹥U2B. I1﹥I2 U1大于、小于或等于U2都有可能C. U1﹤U2 I1=I2D. U1﹤U2 I1大于、小于或等于I2都有可能6、如图所示的电路，电源电压一定，R1=10欧，R2=30欧，当开关S1、S2都闭合时，电流表的示数为3.0安，电压表的示数不为零，则当开关S1闭合，S2断开时，电流表的示数可能是A．4.0安 B．5.0安 C．3.0安 D．3.6安7、如图所示，三个完全相同的电阻（阻值均不大于10Ω），连接在电路中，已知AB两点间的电压是U，通过A点的电流为I，且电压表内阻很大，电流表内阻很小可忽略，则电流表和电压表示数分别是（）A、，B、，C、I ，UD、2I ，2U8、利用右图所示的电路可以测量出电压表的电阻，R为电阻箱,电源电压恒定不变，当R取不同阻值时，电压表均对应有不同读数U，多次改变电阻箱的阻值，所得到的I／U-R图象为下图中的哪一个（）9、如图所示的电路，闭合开关，小灯泡正常发光。

人教版初中物理九年级上册16.1 电压习题（含答案）16.1 电压一、选择题1．如图所示，将手机充电器插入家庭电路插座中，即可为手机充电。

充电器为手机充电时的输出电压约为()A．1.5 V B．5 V C．110 V D．220 V2．关于电压，下列说法中错误的是()A．电压是使电路中形成电流的原因B．只要电路两端有电压，电路中就一定有电流C．电路中有电流时，电路两端就一定有电压D．电源是提供电压的装置3．使用电压表时，下列说法中错误的是()A．让电流从“＋”接线柱流进电压表，从“－”接线柱流出电压表B．要把电压表与被测电路并联C．不能估测待测电压大小时，应选小量程试触D．测量前应先检查指针是否指零4．如图所示的电路图中，能用电压表正确测出灯L1两端电压的是()5．在如图所示电路中，开关闭合后电压表测量的是()A．电源两端电压B．L3和电源两端电压C．L1两端的电压D．L1和L2两端的电压6．小宁在探究练习使用电压表时，把电压表接成了如图所示的电路。

当闭合开关时所发生的现象是()A．灯泡亮、电压表有示数B．灯泡亮、电压表无示数C．灯泡不亮、电压表有示数D．灯泡不亮、电压表无示数7．如图所示的电路中，电表a、b接法正确的是()A．a、b都是电流表B．a、b都是电压表C．a是电流表，b是电压表D．a是电压表，b是电流表8．如图为某同学测量L1两端电压的电路，图中有一条导线接错了，接错的导线是()A．1B．2C．3D．49．一节干电池的电压是()A．220 V B．36 VC．24 V D．1.5 V10．下列测量L2电压的是()11．在如图中，要使L1与L2串联，在“〇”处接入电流表或电压表，测量电路中的电流、L1两端的电压．以下做法正确的是()A．a为电流表，b为电流表B．a为电压表，b为电流表C．a为电流表，b为电压表D．a为电压表，b为电压表12．如图电路中的电压表测量哪个元件两端的电压()A．L2 B．L1 C．电源D．L1和L2二、综合题13．小丽在做实验时，将电压表的“0”“15”接线柱接入电路中进行测量，但是在读数时粗心的她却按照“0～3 V”的量程读数，读出的电压值为2.4 V，而电压表实际的测量值应是_____________V。

九年级物理上册《第十五章电流和电路》练习题及答案（人教版）学校:___________班级：___________姓名：___________考号：___________一、单选题1．学习了电学知识，小明提出下列四个观点，你认为正确的是A．有电源就有电流产生B．电荷的移动形成电流C．电阻的大小是它两端的电压和通过它的电流决定的D．金属导体中电流的方向与自由电子定向移动方向相反2．对电流的理解下列说法正确的是（）A．电荷运动就能形成电流B．电流的方向与电荷运动方向相同C．只要电路闭合，电路中就有电流D．电流方向规定与正电荷定向移动方向相同3．电路中要形成电流的条件是()A．电路中有电源B．电路中有电源，还要形成通路C．导体中有自由电荷D．有用电器和电源4．下列关于电流和电压的说法中正确的是（）A．大量电荷的移动形成电流B．自由电子定向移动的方向为电流方向C．通过导体的电流越大，导体两端的电压就越低D．电路两端有电压，电路中可能会有电流5．下列常见的电流中最大的是A．雷电的电流B．房间灯泡的电流C．家用空调器的电流D．手电筒中的电流6．如图所示，当开关闭合时，发生的现象是（1）灯正常发光（2）灯不亮（3）电源会被烧坏（4）灯会被烧坏A．（1）和（4）B．（2）和（4）C．（3）和（4）D．（2）和（3）7．如图所示，四个选项中电路图与实物图对应的是（）A．B．C．D．8．如图甲所示，验电器A带负电，B不带电。

用带有绝缘柄的金属棒把验电器A、B两金属球连接起来的瞬间(如图乙所示)，下列说法正确的是（）A．金属棒中电流方向由A到BB．两验电器最终都不带电C．验电器B将要失去电子D．金属棒中的自由电子发生了定向移动9．如图所示为一种声光报警电路，闭合开关S1和S2后，会出现的现象是（）A．灯不亮，铃不响B．灯亮，铃响C．灯不亮，铃响D．灯亮，铃不响10．小明把两只不同规格且完好的小灯泡和两节干电池连接成如图所示的电路，当他检查电路连接正确后，闭合开关，发现只有小灯泡L1不亮，原因是（）A．小灯泡L1短路B．小灯泡L2短路C．小灯泡L1断路D．小灯泡L1电阻太小二、填空题11．物理小组的同学在活动课中，用4个大小接近的柠檬、形状相同的4个铜片和4个铁片做了以下实验：分别取一个铜片和一个铁片相隔约5cm的距离分别插入每个柠檬中，再将这样的4个柠檬串联，即用导线将一个柠檬上的铜片和另一个柠檬上的铁片依次连起来，如图所示，然后将二极管接入接线夹A、B之间，可观察到二极管发光。

人教版九年级全一册物理专题复习：电流、电压计算专项练习题1.在如图所示电路中，通过L1的电流为2A，通过L2的电流为3A，通过L3的电流为4A，则电流表A1、A2、A3示数分别是多大？2.现有一个串联电池组，一个开关，两个小灯泡，两块电流表。

（1）请完成下面的实物图（下图甲），要求：两灯并联，开关控制两个灯泡，电流表A1测干路电流，电流表A2测电灯泡L2的电流。

（2）某同学实验时发现两块电流表的指针位置都如下图乙所示，请问：流过电灯L1和L2的电流各是多少？（计算要有过程，否则不计分）3.如图所示电路中，闭合开关S后，灯L1、L2、L3正常发光，电流表A1、A2、A3的示数分别为1A、0.7A、0.5A，求通过灯L1、L2和L3的电流分别是多少？4.如图是一个实验用玻璃箱中的电路图。

进行实验时，有时需要L1和L2同时发光，L3不发光；有时需要L2和L3同时发光，L1不发光。

求：（1）只闭合S1，A1表示数为0.36A，则A2表示数为多少？（2）当L2和L3同时发光，L1不发光时，A1表示数为1.5A，A2表示数0.6A，则A3表示数为多少？5.在图甲所示的电路中，当闭合某些开关时，小灯泡L1、L2形成并联电路，此时电流表A1和A2的指针都指在图乙所示的位置。

求：（1）三个开关分别处于什么状态？（填“闭合”或“断开”）（2）电流表A1和A2的示数分别是多少？（3）小灯泡L1的电流是多少？6.认真观察图，分析并解答下面的问题：（1）当只闭合S3时，若电流表A1的示数为0.1A，则通过L1的电流是多少？（2）如果只闭合S1、S2，此时电流表A2示数如图乙所示，其示数为多少？（3）若只闭合S1、S2，电流表A1的示数为0.5A，则通过L1的电流是多少？7.从A、B两题中任选一题作答A．在图1所示的电路中，电源电压不变，只闭合开关S1时，电流表A1的示数为0.3A；只闭合开关S2时，电流表A的示数为0.5A．当开关S1、S2都闭合时，计算三个电流表的示数B．在图2所示的电路中，电流表为实验室用的双量程电流表，当只闭合开关S1时，电流表A偏转超过量程的一半，示数为0.4A；当只闭合开关S2时，电流表A偏转了量程的5/6，请你解答：。

九年级中考物理复习训练(电流、电压(Ya)、电阻)及答案基础知识与基本(Ben)技能*1．某(Mou)导体中电流是(Shi)2.5A，其物理(Li)意义是。

*2．测(Ce)量电流的仪表是，它的表盘上标有(You)字母字。

电(Dian)流表的“0”点通常在表盘侧。

在使用电流表之前，要检查表的指针是否对准。

*3．当电源的正极聚集有，负极聚集有时，在电源的正负极间就产生了电压。

**4．导体的电阻是的一种性质，它的大小决定于导体的、和。

导体的越长，导体的电阻越；导体的越小，导体电阻越。

导体的电阻还跟有关，对大多数导体来说，，电阻就越大。

**5．一个滑动变阻器上标有“300Ω 15A”的字样，它表示此变阻器的阻值变化范围是，允许通过的最大电流是。

知识的应用**6．单位换算：（1）7.5×104A= mA= μA（2）1.5×103mV= V= kV（3）3.5×108Ω= kΩ= MΩ**7．4s内有10C的电量通过某导体的横截面，那么导体中的电流是 A。

**8．图14-1所示，甲电流表的示数是，乙电流表的示数是。

知识的拓展的***9. 如(Ru)图(Tu)14-2所(Suo)示，某同学在实验时误把电流表并联在电灯(Deng)L2两端，开关(Guan)闭合后观察到的现象是(Shi)( )。

A．两灯都(Du)不亮(Liang) B．两灯亮度正常C. L1亮，L2不亮 D．电流表没有示数****10．如图14-3所示的是由三个电阻和三只电表等元件组成的电路，电表分别测量R1和R两端的电压及通过R1的电流，请在图中填入相应的电表符号。

2电流电流表基础知识与基本技能*1．电流通过导体时会产生多种，人们可以根据这些效应来判断电流的大小。

[0.5]*2．在一定的时间内，电流通过导体某一横截面的电量越多，电流就。

电流的大小用表示，简称。

[1.5]*3．电流等于通过导体横截面的。

它的定义式是。
