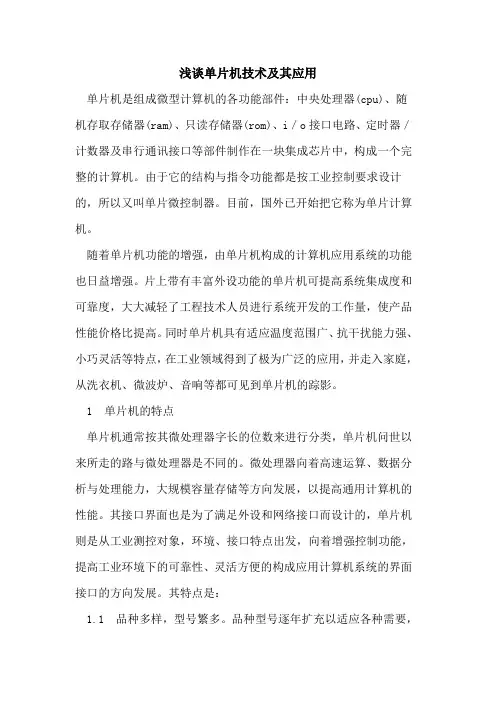

浅谈单片机技术及其应用

单片机是组成微型计算机的各功能部件：中央处理器(cpu)、随机存取存储器(ram)、只读存储器(rom)、i／o接口电路、定时器／计数器及串行通讯接口等部件制作在一块集成芯片中，构成一个完整的计算机。由于它的结构与指令功能都是按工业控制要求设计的，所以又叫单片微控制器。目前，国外已开始把它称为单片计算机。

随着单片机功能的增强，由单片机构成的计算机应用系统的功能也日益增强。片上带有丰富外设功能的单片机可提高系统集成度和可靠度，大大减轻了工程技术人员进行系统开发的工作量，使产品性能价格比提高。同时单片机具有适应温度范围广、抗干扰能力强、小巧灵活等特点，在工业领域得到了极为广泛的应用，并走入家庭，从洗衣机、微波炉、音响等都可见到单片机的踪影。

1 单片机的特点

单片机通常按其微处理器字长的位数来进行分类，单片机问世以来所走的路与微处理器是不同的。微处理器向着高速运算、数据分析与处理能力，大规模容量存储等方向发展，以提高通用计算机的性能。其接口界面也是为了满足外设和网络接口而设计的，单片机则是从工业测控对象，环境、接口特点出发，向着增强控制功能，提高工业环境下的可靠性、灵活方便的构成应用计算机系统的界面接口的方向发展。其特点是：

1.1 品种多样，型号繁多。品种型号逐年扩充以适应各种需要，使系统开发者有很大的选择自由。

1.2 提高性能，扩大容量。

1.3 增加控制功能，向外部接口延伸。把原属外围芯片的功能集成到本芯片内。

1.4 低功耗。

1.5 应用软件配套。提供了软件库，包括标准应用软件，示范设计方法。使用户开发单片机应用系统时更快速、方便。

1.6 系统扩展与配置。

2 单片机的开发工具及软件

一般情况下单片机本身不具备开发功能，因此在开发单片机时必须借助开发工具。

2.1 在线仿真器。简称仿真器。它能以与用户处理器相同的时序执行用户程序，并按用户需要产生各种断点响应，同时也可接收主机系统的命令，对用户系统进行全面测试和数据传送。仿真器通常由控制电路、存储器、仿真电缆、接口电路等组成。仿真器是开发系统的关键设备，通过接口m或并行口n与主机相连又用电缆线把仿真器与目标系统相接，用仿真器中“仿真单片机”取代目标系统的同类型的“目标单片机”，然后在主机上进行各种操作，从而获得对仿真单片机也即对目标单片机的仿真和控制功能。

单片机应用中常用的传感器控制技术

在单片机应用中，传感器起着至关重要的作用。不同类型的传感器可以用于检测环境变化，例如温度、湿度、光照强度等，也可以用于检测物理变化，例如加速度、旋转、位置等。通过传感器的数据，我们可以控制电路中的元器件来完成目的，例如控制机器人的移动、检测工厂设备的状态、监测家庭温度、湿度等。本文将重点介绍单片机应用中常用的传感器控制技术。

1. 模拟输入

模拟输入是指将传感器的输出连接到单片机的模拟输入引脚上。传感器通常输出一个电压信号，单片机通过采样模拟输入引脚的电压值，并将其转换为数字信息。最常见的模拟传感器是温度传感器，例如DS18B20，该传感器输出的电压随温度的变化而变化，单片机可以根据采集到的电压值计算出温度，并控制相应的操作。

2. 数字输入

数字输入是指将传感器的输出连接到单片机的数字输入引脚上。传感器通常输出一个数字信号，单片机将其读取为高或低电平。数字输入通常用于检测开关状态，例如检测是否有物体靠近，在机器人中可用于检测碰撞、检测距离等。

3. PWM控制 PWM（Pulse Width Modulation）控制是通过调整脉宽来控制输出电压的一种技术。在单片机应用中，PWM控制通常用于控制电机或灯光的亮度。传感器可以用于检测电机或灯光的状态，例如通过光敏电阻检测感光元件的状态，或检测电机的转速。传感器采集到的信息可以用于调整PWM的输出，从而实现对电路元器件的精确控制。

4. I2C总线通信

I2C总线通信是一种串行通信协议，在单片机应用中广泛用于与传感器通信。通过I2C总线，多个传感器可以通过同一根引脚与单片机进行通信。传感器在总线上被赋予地址，单片机可以根据地址识别传感器，并向其发送指令读取数据。

总之，传感器控制技术对于单片机应用来说至关重要。通过传感器收集的数据，单片机可以精确地控制电路元件，使其执行特定的任务。在实际应用中，我们需要根据不同的传感器类型和应用场景，采用不同的控制技术，并实现传感器和单片机之间的有效通信。

单片机技术与应用课程思政教案

1. 课程背景

- 介绍单片机技术与应用课程的重要性和必要性，以及如何结合思政教育的要求展开教学。

- 阐述本课程对学生思想品德培养的作用，以及如何通过课程内容引导学生树立正确的世界观、人生观和价值观。

2. 教学目标

- 设定单片机技术与应用课程的思政教育目标，包括培养学生的创新意识、团队合作精神和责任感。

- 确定学生在课程学习中应具备的思想品德素养，如科学态度、批判性思维和社会责任感等。

3. 教学内容

- 分析单片机技术与应用课程的主要内容，如单片机系统框图、嵌入式系统设计、C语言程序设计等。

- 结合思政教育要求，确定在教学内容中融入思想政治教育元素的具体方式，如通过案例分析引导学生思考社会责任和伦理道德。

4. 教学方法 - 探讨单片机技术与应用课程的教学方法，包括理论授课、实验操作、案例分析和课堂讨论等。

- 强调如何在教学过程中引导学生树立正确的世界观和人生观，培养学生的创新精神和社会责任感。

5. 教学手段

- 确定适合单片机技术与应用课程教学的教学手段，如多媒体教学、实验仪器和软件平台等。

- 强调如何利用教学手段引导学生思考技术发展对社会、经济和环境的影响，培养学生的社会责任感和环境保护意识。

6. 教学评价

- 制定单片机技术与应用课程的思政教育评价标准，包括学术水平评价和思想品德评价。

- 着重评价学生是否能够在课程学习中培养出正确的世界观、人生观和价值观，以及是否具备科学态度和社会责任感。

7. 教学反思

- 总结单片机技术与应用课程思政教育的教学效果，分析教学中存在的问题和不足。 - 提出下一步教学改进的建议，以更好地发挥课程在思想品德教育中的作用，促进学生全面发展。

通过以上思政教案的设计，可以有效地将单片机技术与应用课程与思想政治教育有机结合，使学生在专业知识学习的同时，培养正确的思想品德素养，达到育人育才的双重目标。

专题述评 单片机技术的应用与发展

李名兆(国家技术监督局深圳计量站,深圳,518029)

摘　要　主要介绍单片机的性能特点及其应用领域,概述了单片机芯片技术发展的最新动态。关键词　单片机,芯片,半导体工艺

依靠自己的技术力量来构成一个微机应

用系统,是广大微机应用专业人员梦寐以求

的理想。只有在计算机芯片技术取得令人惊

叹发展的今天——单片机的迅速发展及其控制技术的广泛应用,这个梦想才得以实现。单

片机以其超小型化、高可靠性和高性价比的

特点,广泛应用于各个领域,使传统的电子技

术产生了一场巨变,成为计算机发展史上一

个新的里程碑。对于广大电子技术专业人员,目前面临的单片机应用技术,如同60年代面

临晶体管技术一样,是不可能回避的一项新

型工程应用技术。

1.单片机的特点及应用

单片机是把微型计算机主要部分都集中

在一个芯片上的单芯片微型计算机,由于其

结构与指令功能都是按照工业控制要求设计的,故又叫单片微控制器。单片机的种类非常

之多,仅以常用的8位机为例,自1976年In-tel公司推出MCS-48系列,相继出现的产品

就有Intel公司MCS-51、96系列,Motorola

公司MC6801、6805系列和Ziglog公司Z8系列等,其中51系列的8031单片机被誉为“控制领域的最佳8位机”。

从单片机应用的角度看,纵观各种芯片,

它们都具有一些共同的特点:①小巧、灵活、集成度高、价格低、易产品化,能方便地组装

成各种智能式控制器和仪器,做到机电一体

化。②单片机的指令系统中均有极丰富的条件分支转移指令、I/O口的逻辑操作及处理功能,能针对性地解决从简单到复杂的各类控制任务,因而可以获得最佳的性能价格比。③单片机芯片本身是按工业测控环境要求设计的,抗工业噪声干扰能力强,可靠性高,适

应温度范围宽,能在各种恶劣环境条件下可

靠工作,这也是其它机种无法比拟的优点之

一。④单片机大多有串行接口及并行扩展接口,可以方便地实现多机和分布式控制,构成
