变量柱塞泵使用说明书

柱塞泵操作规程5篇

第1篇柱塞泵岗位平安操作规程 第2篇柱塞泵操作规程 第3篇加气站柱塞泵打压操作规程 第4篇加气站柱塞泵预冷操作规程 第5篇柱塞泵平安操作规程

【第1篇】柱塞泵平安操作规程

按以下挨次开启各设备,先开清水泵,待清水泵运转正常后再开柱塞泵,空压机在出浆管路震惊大、压力表摇摆大的状况下准时补气。

一、清水泵的开启

1、检查设备状况及润滑油位。

2、打开清水泵进水阀门,出水阀门,打开压力调整阀门。

3、开启清水泵,调整压力调整阀门,使出口压力在3mpa.

二、柱塞泵的开启

1、检查设备状况及润滑油位,并盘车,该步 可在清水 泵开之前进行。

2、关闭进口、出口管路上的放浆阀门,开启出口、进口管路阀门。

3、待清水泵正常后开启柱塞泵,此时必需保证矿浆量充分。待出口压力正常依据该压力调整清水泵压力,使清水泵压力比柱塞泵压力高2mpa。

三、设备运转中应留意的事项

1、检查设备各部位的温度,不能高于70摄氏度,包括电动机、各轴承处、柱塞泵体等。 2、留意侧听设备运转部位声音,发觉特别找出部位及缘由,准时处理。

3、常常查看各压力表读数,发觉特别准时调整。

4、假如出口管路上压力表指针 摇摆幅度过大或管路震惊过大,应准时开启空压机给出口气罐补气。

5、观看柱塞泵排水罐管,开水质是否清洁,若发觉浑浊应分析是哪个柱塞出来的水变浑,然后通知厂里及修理人员。

四、停机

1、正常停机前必需打清水20分钟以上。

2、先停柱塞泵,等5分钟后,停清水泵。

3、关闭泵池下浆阀门,打开出口管路排浆阀门。

4、打开进口管路排浆阀门,并打开冲洗水阀门冲洗管路,冲洗 洁净后,关闭冲洗阀门。

5、关闭清水泵进口阀门。

6、拉下配电柜空气开关。

五、其它

三柱塞泵技术说明书

三柱塞泵是一种常用的液压传动装置，广泛应用于工业生产和机械设备中。本文将对三柱塞泵的工作原理、结构特点以及使用注意事项进行详细介绍。

一、工作原理

三柱塞泵的工作原理是通过电机带动泵体内的柱塞来实现液压传动。当电机启动时，通过齿轮传动或皮带传动将电机的转速传递给泵体，泵体内的柱塞随之运动。在运动过程中，柱塞与泵体之间形成一系列密封腔，液压油在柱塞的作用下被吸入腔内，然后被压缩并排出。

二、结构特点

1. 泵体：三柱塞泵的泵体通常由铸铁或铸钢制成，具有较高的耐压能力和稳定性。

2. 柱塞：泵体内装有三个柱塞，柱塞的材质通常为合金钢或不锈钢，具有较高的硬度和耐磨性。

3. 密封装置：为了确保柱塞与泵体之间的密封性，三柱塞泵通常配备了密封装置，如O型圈或密封圈。

4. 液压油箱：用于存储液压油的油箱通常设计为密封结构，以防止液压油泄漏。

三、使用注意事项

1. 液压油的选择：在使用三柱塞泵之前，应根据实际工作环境和要求选择合适的液压油，以确保泵的正常运行。 2. 温度控制：液压系统在工作过程中会产生一定的热量，因此需要对液压油的温度进行控制，避免过高或过低的温度对泵的性能产生影响。

3. 维护保养：定期检查和维护三柱塞泵的各个部件，保持其良好的工作状态。清洗液压油箱和更换液压油是常见的维护措施。

4. 避免过载：在使用三柱塞泵时，应根据实际工作负荷合理选择泵的型号和规格，避免超负荷使用造成泵的损坏。

三柱塞泵是一种可靠高效的液压传动装置，通过电机带动柱塞的运动来实现液压传动。它具有结构简单、工作可靠、维护方便等特点，在工业生产和机械设备中得到广泛应用。使用三柱塞泵时，需要注意合理选择液压油、控制温度、定期维护和避免过载等问题，以确保泵的正常运行和延长使用寿命。

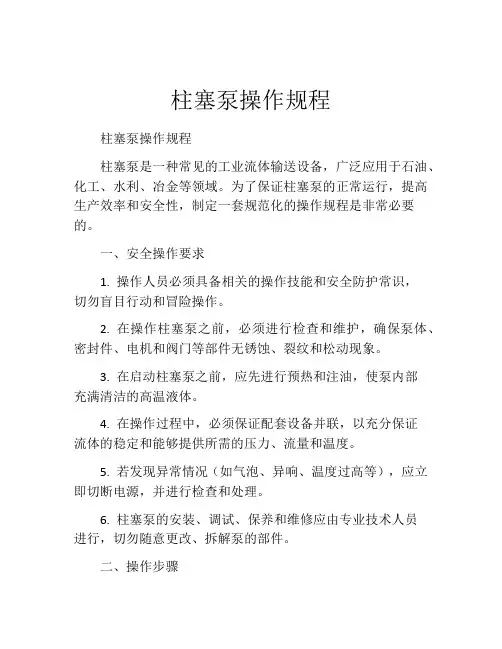

柱塞泵操作规程

柱塞泵操作规程

柱塞泵是一种常见的工业流体输送设备，广泛应用于石油、化工、水利、冶金等领域。为了保证柱塞泵的正常运行，提高生产效率和安全性，制定一套规范化的操作规程是非常必要的。

一、安全操作要求

1. 操作人员必须具备相关的操作技能和安全防护常识，切勿盲目行动和冒险操作。

2. 在操作柱塞泵之前，必须进行检查和维护，确保泵体、密封件、电机和阀门等部件无锈蚀、裂纹和松动现象。

3. 在启动柱塞泵之前，应先进行预热和注油，使泵内部充满清洁的高温液体。

4. 在操作过程中，必须保证配套设备并联，以充分保证流体的稳定和能够提供所需的压力、流量和温度。

5. 若发现异常情况（如气泡、异响、温度过高等），应立即切断电源，并进行检查和处理。

6. 柱塞泵的安装、调试、保养和维修应由专业技术人员进行，切勿随意更改、拆解泵的部件。

二、操作步骤 1. 仔细阅读柱塞泵使用说明书以及相关规范、标准，并了解泵的结构、工作原理和操作流程。

2. 在液压、电气、机械、环保等方面准备相关的工具、参考数据和应急处理措施，确保应对各种异常情况。

3. 根据工艺要求和流体性质，选择适当的泵型、材质和参数，如最大流量、最大压力、温度范围等，并根据需要进行调节和校准。

4. 检查好泵的所有连接，管道安装，电路线路是否正确及紧固是否牢固，确保泵能正常启动运行。

5. 启动柱塞泵，并逐步调节供液压力，使流量、压力稳定在预设的范围内。

6. 在操作过程中，时刻关注泵的状态及流体输出情况，如发现异常，应及时停机进行检查处理。

7. 停泵前，先切断电源，然后顺序关闭泵进口、出口、回油阀门及相应管道，将泵内残余液体引出。

8. 操作完毕后，对泵进行清洗、消毒、干燥和润滑保养，存放到干燥清洁的地方。

三、操作注意事项

1. 操作柱塞泵时，应严格按照操作规程进行，不可随意调节工艺参数，如流量、压力和温度等。

2. 在泵进口处应设置过滤器或网式过滤器，确保输送的流体干净，切勿低于介质特性下限。 3. 在输送高粘度、高温、易结晶等流体时，需要预热、搅拌、冷却等处理，并注意防止泵内或管道内的结晶、凝固、反应等现象。

力士乐A10VSO系列柱塞泵安装说明书

安全说明

在调试和运行过程中，力士乐A10VSO系列轴向柱塞单元必须始终充满液压油并排放空气。在停用时间相对较长时，也应遵守上述注意事项，因为力士乐A10VSO系列轴向柱塞单元通过液压管路排空。

尤其对于“传动轴朝上”或“传动轴朝下”的安装位置，必须注意完全地充满和放气，否则会造成风险 (例如空运转)。

马达外壳内的壳体泄油必须通过最高壳体泄油口 (L1、L2、L3)排放到油箱。

对于多个设备的组合，应确保不超过每个设备的相应壳体压力。当力士乐A10VSO系列轴向柱塞单元设备的壳体泄油口存在压差时，必须更换共用的壳体泄油管路，以使在任何情况下，都不超过所有连接设备的最小允许壳体压力。如果无法做到这点，必要时应铺设单独的壳体泄油管路。

为了获得有利的噪音值，应使用弹性元件分离所有连接管路，并避免在油箱上方安装。

在所有工况下，吸油管路和壳体泄油管路必须通入油箱中最低油位以下的位置。允许吸油高度 hS 取决于总压力损失，但不会高于其最大值 (hS max = 800 mm)。在运转期间，油口 S的最小吸油压力还不得降至 0.8 bar 绝对压力以下。

安装位置

请参见以下示例 1 至 12。 其他安装位置可应要求提供。

建议的安装位置：1 和 3。

力士乐A10VSO系列轴向柱塞单元在油箱下方安装 (标准)

在油箱下方安装意味着力士乐A10VSO系列轴向柱塞单元安装在油箱外部，低于最低油位。具体安装图请见下面的描述：

力士乐A10VSO系列轴向柱塞单元在油箱上方安装

在油箱上方安装意味着力士乐A10VSO系列轴向柱塞单元安装在油箱的最低油位上方。

为了防止力士乐A10VSO系列轴向柱塞单元排空，在安装位置

6 的油口 L1，至少需要 25 mm 的高度差 hES min。
