火灾爆炸事故树分析(油库静电)——措施(4)

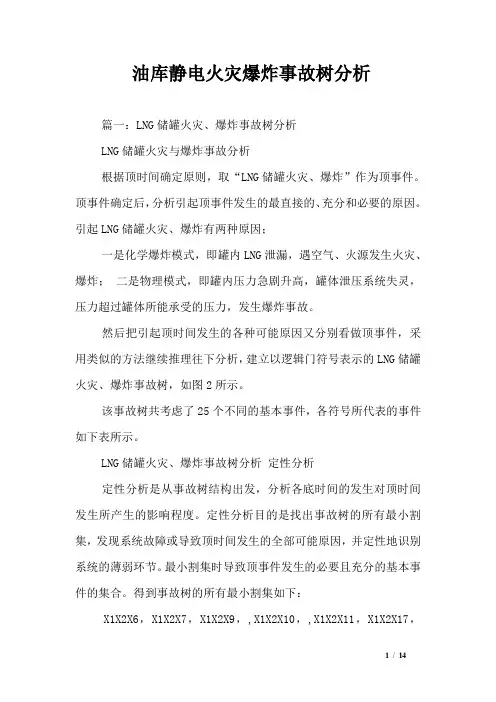

油库静电火灾爆炸事故树分析篇一：LNG储罐火灾、爆炸事故树分析LNG储罐火灾与爆炸事故分析根据顶时间确定原则，取“LNG储罐火灾、爆炸”作为顶事件。

顶事件确定后，分析引起顶事件发生的最直接的、充分和必要的原因。

引起LNG储罐火灾、爆炸有两种原因；一是化学爆炸模式，即罐内LNG泄漏，遇空气、火源发生火灾、爆炸；二是物理模式，即罐内压力急剧升高，罐体泄压系统失灵，压力超过罐体所能承受的压力，发生爆炸事故。

然后把引起顶时间发生的各种可能原因又分别看做顶事件，采用类似的方法继续推理往下分析，建立以逻辑门符号表示的LNG储罐火灾、爆炸事故树，如图2所示。

该事故树共考虑了25个不同的基本事件，各符号所代表的事件如下表所示。

LNG储罐火灾、爆炸事故树分析定性分析定性分析是从事故树结构出发，分析各底时间的发生对顶时间发生所产生的影响程度。

定性分析目的是找出事故树的所有最小割集，发现系统故障或导致顶时间发生的全部可能原因，并定性地识别系统的薄弱环节。

最小割集时导致顶事件发生的必要且充分的基本事件的集合。

得到事故树的所有最小割集如下：X1X2X6，X1X2X7，X1X2X9，,X1X2X10，,X1X2X11，X1X2X17，X1X2X18，X1X2X21，X1X2X22，,X1X3X6，X1X3X7，X1X3X8，X1X3X9，X1X3X10，X1X3X11，X1X3X17，X1X3X18，X1X3X21，X1X3X22，X1X4X6，X1X4X7，X1X4X8，X1X4X9，X1X4X10，X1X4X11，X1X4X17，,X1X4X18，X1X4X21，X1X4X22，X1X5X6，X1X5X7，X1X5X8，X1X5X9，X1X5X10，X1X5X11，X1X5X17，X1X5X18，X1X5X21，X1X5X22，X1X2X12X13，X1X2X12X14，X1X2X12X15，X1X2X12X16，X1X3X14X19，X1X3X12X15，X1X2X12X16，X1X3X14X19，X1X3X15X19，X1X3X16X19，X1X3X19X20，X1X4X12X13，X1X4X12X15，X1X4X12X16，X1X5X14X19，X1X5X14X19，X1X5X15X19，X1X5X16X19，X1X5X19X20，X23X24，X23X25 计算结果表明，LNG储罐火灾、爆炸事故树有2个二阶最小割集；40个三阶最小割集，32个四阶最小割集。

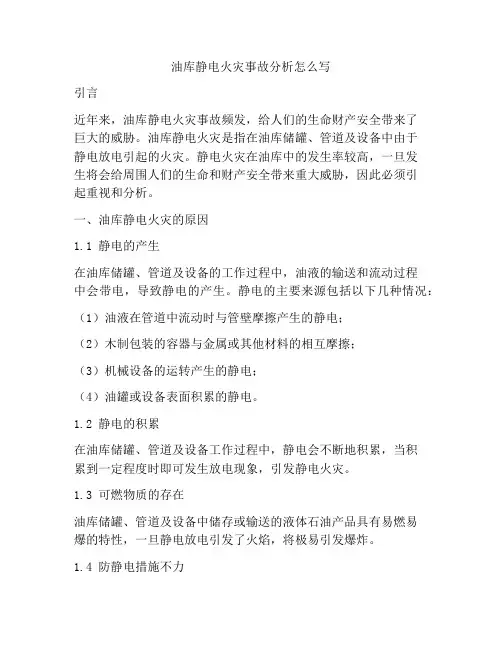

油库静电火灾事故分析怎么写引言近年来，油库静电火灾事故频发，给人们的生命财产安全带来了巨大的威胁。

油库静电火灾是指在油库储罐、管道及设备中由于静电放电引起的火灾。

静电火灾在油库中的发生率较高，一旦发生将会给周围人们的生命和财产安全带来重大威胁，因此必须引起重视和分析。

一、油库静电火灾的原因1.1 静电的产生在油库储罐、管道及设备的工作过程中，油液的输送和流动过程中会带电，导致静电的产生。

静电的主要来源包括以下几种情况：（1）油液在管道中流动时与管壁摩擦产生的静电；（2）木制包装的容器与金属或其他材料的相互摩擦；（3）机械设备的运转产生的静电；（4）油罐或设备表面积累的静电。

1.2 静电的积累在油库储罐、管道及设备工作过程中，静电会不断地积累，当积累到一定程度时即可发生放电现象，引发静电火灾。

1.3 可燃物质的存在油库储罐、管道及设备中储存或输送的液体石油产品具有易燃易爆的特性，一旦静电放电引发了火焰，将极易引发爆炸。

1.4 防静电措施不力一些油库储罐、管道及设备的防静电措施不到位，无法及时排除因工作过程中造成的静电，并没有采取有效的防静电措施。

二、油库静电火灾事故的特点2.1 火势迅猛由于油库储罐、管道及设备中储存或输送的液体石油产品易燃易爆，一旦发生静电火灾，火势将会迅速蔓延，形成大面积的火灾。

2.2 爆炸威胁静电火灾发生后，由于油库储罐、管道及设备中存在大量可燃物质，一旦引发爆炸将会给周围人员和环境带来严重的威胁。

2.3 隐蔽性油库静电火灾由于在储罐、管道及设备内部，一旦发生火灾，很难发现和控制，往往等到了大面积火灾甚至爆炸才被人们发现。

2.4 后果严重油库静电火灾一旦发生，将给周围环境造成严重的污染，同时还会造成巨大的财产损失和人员伤亡。

三、油库静电火灾事故的防范措施3.1 防静电措施油库储罐、管道及设备工作中应加强防静电措施，包括采取有效的接地和排静电设施，减少静电的积累。

3.2 定期检查维护对油库储罐、管道及设备的防静电设施应进行定期检查和维护，确保其工作正常，有效地排除静电。

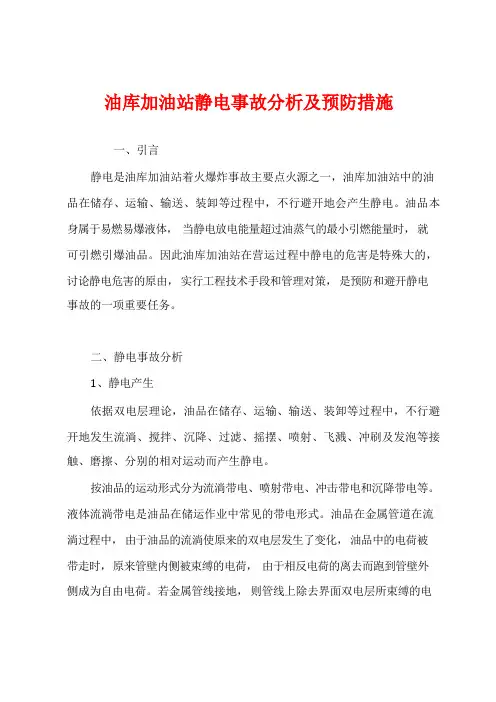

油库加油站静电事故分析及预防措施一、引言静电是油库加油站着火爆炸事故主要点火源之一，油库加油站中的油品在储存、运输、输送、装卸等过程中，不行避开地会产生静电。

油品本身属于易燃易爆液体，当静电放电能量超过油蒸气的最小引燃能量时，就可引燃引爆油品。

因此油库加油站在营运过程中静电的危害是特殊大的，讨论静电危害的原由，实行工程技术手段和管理对策，是预防和避开静电事故的一项重要任务。

二、静电事故分析1、静电产生依据双电层理论，油品在储存、运输、输送、装卸等过程中，不行避开地发生流淌、搅拌、沉降、过滤、摇摆、喷射、飞溅、冲刷及发泡等接触、磨擦、分别的相对运动而产生静电。

按油品的运动形式分为流淌带电、喷射带电、冲击带电和沉降带电等。

液体流淌带电是油品在储运作业中常见的带电形式。

油品在金属管道在流淌过程中，由于油品的流淌使原来的双电层发生了变化，油品中的电荷被带走时，原来管壁内侧被束缚的电荷，由于相反电荷的离去而跑到管壁外侧成为自由电荷。

若金属管线接地，则管线上除去界面双电层所束缚的电荷外，管壁外侧多余电荷被导入大地。

喷射带电是油品从喷嘴或者管口以束状喷出后，这种束状的油品便与空气连续发生接触与分别现象，使油品带电。

加油站喷溅式卸油时就会产生喷射带电。

冲击带电是油品从管道出口喷出后遇到壁板时，油品与壁板不断地发生接触和分别现象，与壁板分别后的液体向上飞溅，油珠和物体就分别带上了不同符号的静电荷。

如加油站油品的喷溅式卸油，加油枪往汽车油箱加注油品。

沉降带电是油料中不同程度含有杂质，如固体颗粒和水分等，杂质会离解成带电离子，因此在水和油的界面处形成双电层，由于悬浮于液体中的微粒沉降时，会使微粒和液体分别带上不同符号的电荷。

此外，油库加油站中的操作人员在危（wei）险场所频繁作业和接触设备，可能由于人体活动时，衣服与衣服、人体与衣服磨擦、鞋底与地面或者地板摩擦而使人体带电造成事故。

再者，静电感应而造成起电、放电过程，在装油作业中并不少见，如用采样器取样，油面为带电体，假如采样器没有接地，成为独立导体，在采样器接近油面时，就会发生静电感应和放电现象。

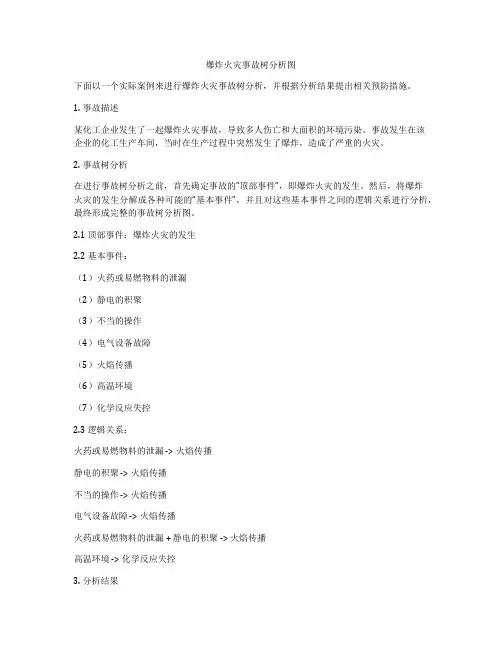

爆炸火灾事故树分析图下面以一个实际案例来进行爆炸火灾事故树分析，并根据分析结果提出相关预防措施。

1. 事故描述某化工企业发生了一起爆炸火灾事故，导致多人伤亡和大面积的环境污染。

事故发生在该企业的化工生产车间，当时在生产过程中突然发生了爆炸，造成了严重的火灾。

2. 事故树分析在进行事故树分析之前，首先确定事故的“顶部事件”，即爆炸火灾的发生。

然后，将爆炸火灾的发生分解成各种可能的“基本事件”，并且对这些基本事件之间的逻辑关系进行分析，最终形成完整的事故树分析图。

2.1 顶部事件：爆炸火灾的发生2.2 基本事件：（1）火药或易燃物料的泄漏（2）静电的积聚（3）不当的操作（4）电气设备故障（5）火焰传播（6）高温环境（7）化学反应失控2.3 逻辑关系：火药或易燃物料的泄漏 -> 火焰传播静电的积聚 -> 火焰传播不当的操作 -> 火焰传播电气设备故障 -> 火焰传播火药或易燃物料的泄漏 + 静电的积聚 -> 火焰传播高温环境 -> 化学反应失控3. 分析结果通过事故树分析，可以清晰地看到导致爆炸火灾的各种可能因素以及它们之间的逻辑关系。

可以看出，火药或易燃物料的泄漏是导致火灾的主要原因之一，而静电的积聚、不当的操作和电气设备故障等也是火灾发生的重要因素。

此外，高温环境和化学反应失控也有可能导致火灾的发生。

因此，需要综合考虑各种因素，采取相应的预防措施。

4. 预防措施根据事故树分析的结果，针对不同的可能因素，提出以下预防措施：（1）建立完善的安全管理体系，加强对生产设备和设施的日常检查和维护，及时发现并处理潜在的安全隐患。

（2）加强安全教育和培训，提高员工的安全意识，确保生产作业的规范和标准化。

（3）加强对易燃易爆物料的储存和使用管理，采取防止泄漏的措施，减少火灾的可能性。

（4）对生产现场进行静电防护，防止静电的积聚和放电导致火灾的发生。

（5）加强对电气设备的维护管理，确保设备的正常运行，减少因电气故障导致的火灾风险。

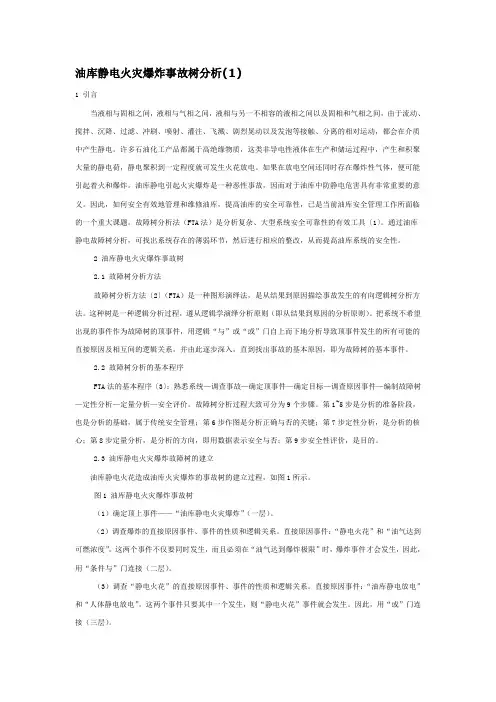

油库静电火灾爆炸事故树分析(1)1 引言当液相与固相之间，液相与气相之间，液相与另一不相容的液相之间以及固相和气相之间，由于流动、搅拌、沉降、过滤、冲刷、喷射、灌注、飞溅、剧烈晃动以及发泡等接触、分离的相对运动，都会在介质中产生静电。

许多石油化工产品都属于高绝缘物质，这类非导电性液体在生产和储运过程中，产生和积聚大量的静电荷，静电聚积到一定程度就可发生火花放电。

如果在放电空间还同时存在爆炸性气体，便可能引起着火和爆炸。

油库静电引起火灾爆炸是一种恶性事故，因而对于油库中防静电危害具有非常重要的意义。

因此，如何安全有效地管理和维修油库，提高油库的安全可靠性，已是当前油库安全管理工作所面临的一个重大课题。

故障树分析法（FTA法）是分析复杂、大型系统安全可靠性的有效工具〔1〕。

通过油库静电故障树分析，可找出系统存在的薄弱环节，然后进行相应的整改，从而提高油库系统的安全性。

2 油库静电火灾爆炸事故树2.1 故障树分析方法故障树分析方法〔2〕（FTA）是一种图形演绎法，是从结果到原因描绘事故发生的有向逻辑树分析方法。

这种树是一种逻辑分析过程，遵从逻辑学演绎分析原则（即从结果到原因的分析原则）。

把系统不希望出现的事件作为故障树的顶事件，用逻辑“与”或“或”门自上而下地分析导致顶事件发生的所有可能的直接原因及相互间的逻辑关系，并由此逐步深入，直到找出事故的基本原因，即为故障树的基本事件。

2.2 故障树分析的基本程序FTA法的基本程序〔3〕：熟悉系统—调查事故—确定顶事件—确定目标—调查原因事件—编制故障树—定性分析—定量分析—安全评价。

故障树分析过程大致可分为9个步骤。

第1~5步是分析的准备阶段，也是分析的基础，属于传统安全管理；第6步作图是分析正确与否的关键；第7步定性分析，是分析的核心；第8步定量分析，是分析的方向，即用数据表示安全与否；第9步安全性评价，是目的。

2.3 油库静电火灾爆炸故障树的建立油库静电火花造成油库火灾爆炸的事故树的建立过程，如图1所示。

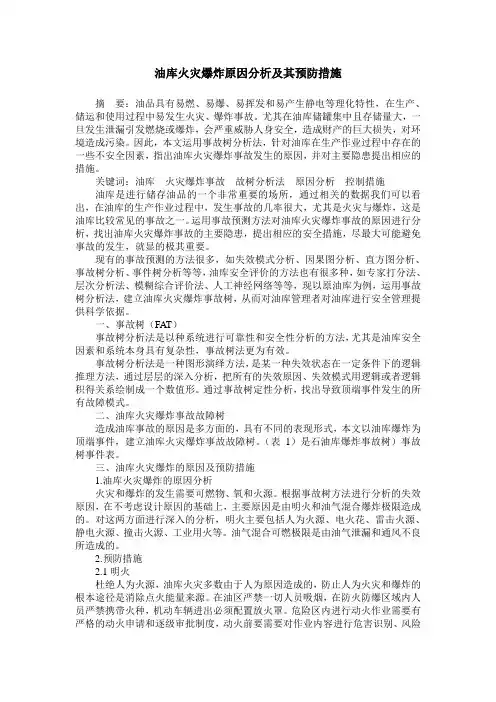

油库火灾爆炸原因分析及其预防措施摘要：油品具有易燃、易爆、易挥发和易产生静电等理化特性，在生产、储运和使用过程中易发生火灾、爆炸事故。

尤其在油库储罐集中且存储量大，一旦发生泄漏引发燃烧或爆炸，会严重威胁人身安全，造成财产的巨大损失，对环境造成污染。

因此，本文运用事故树分析法，针对油库在生产作业过程中存在的一些不安全因素，指出油库火灾爆炸事故发生的原因，并对主要隐患提出相应的措施。

关键词：油库火灾爆炸事故故树分析法原因分析控制措施油库是进行储存油品的一个非常重要的场所，通过相关的数据我们可以看出，在油库的生产作业过程中，发生事故的几率很大，尤其是火灾与爆炸，这是油库比较常见的事故之一。

运用事故预测方法对油库火灾爆炸事故的原因进行分析，找出油库火灾爆炸事故的主要隐患，提出相应的安全措施，尽最大可能避免事故的发生，就显的极其重要。

现有的事故预测的方法很多，如失效模式分析、因果图分析、直方图分析、事故树分析、事件树分析等等，油库安全评价的方法也有很多种，如专家打分法、层次分析法、模糊综合评价法、人工神经网络等等，现以原油库为例，运用事故树分析法，建立油库火灾爆炸事故树，从而对油库管理者对油库进行安全管理提供科学依据。

一、事故树（FAT）事故树分析法是以种系统进行可靠性和安全性分析的方法，尤其是油库安全因素和系统本身具有复杂性，事故树法更为有效。

事故树分析法是一种图形演绎方法，是某一种失效状态在一定条件下的逻辑推理方法，通过层层的深入分析，把所有的失效原因、失效模式用逻辑或者逻辑积得关系绘制成一个数值形。

通过事故树定性分析，找出导致顶端事件发生的所有故障模式。

二、油库火灾爆炸事故故障树造成油库事故的原因是多方面的，具有不同的表现形式，本文以油库爆炸为顶端事件，建立油库火灾爆炸事故故障树。

（表1）是石油库爆炸事故树）事故树事件表。

三、油库火灾爆炸的原因及预防措施1.油库火灾爆炸的原因分析火灾和爆炸的发生需要可燃物、氧和火源。

加油站火灾事故事故树分析【引言】火灾事故是一种比较常见的事故类型，加油站火灾更是一种高风险、高危险的事故，一旦发生，往往造成严重的人员伤亡和财产损失。

对于加油站火灾事故，进行事故树分析是一种非常有效的方法，可以帮助我们找出事故发生的原因，并且加以改进，以防止事故再次发生。

本文将通过事故树分析，对加油站火灾事故进行深入探讨。

【一、事件描述】加油站火灾事故通常发生在加油过程中，主要是由于油气泄漏、静电、明火等因素引起的。

一旦发生火灾，往往会造成大面积的火灾爆炸，对人员和周围环境造成严重的伤害和损失。

【二、事故树分析】事故树分析是一种系统的分析方法，用于确定导致事故发生的原因。

通过对加油站火灾事故进行事故树分析，可以找出导致事故发生的各种因素，为预防类似事故提供理论支持。

1. 顶事件：加油站火灾事故顶事件是事故树分析的最终目标，即加油站火灾事故。

在这个顶事件的基础上，我们将寻找导致这一顶事件发生的各种可能的原因。

2. 直接原因：明火、静电、油气泄漏加油站火灾事故的直接原因主要有明火、静电和油气泄漏。

明火是最直接的导火线，当明火接触到油气时，极易引发火灾。

静电则是在油气输送的过程中产生的，如果静电不能有效释放，就容易在加油过程中引发火灾。

油气泄漏是由于设备故障或作业不当引起的，也是造成火灾的重要原因之一。

3. 中间事件：加油站管理不当、设备失效加油站管理不当和设备失效是导致明火、静电和油气泄漏的中间事件。

如果加油站管理不当，对加油作业的管理和监督不到位，那么很容易导致明火、静电和油气泄漏的发生。

设备失效也是导致中间事件的重要原因，设备的不稳定、老化，或者未经定期检修，将直接导致加油站的安全隐患。

4. 基本事件：操作不当、设备缺陷操作不当和设备缺陷是导致管理不当和设备失效的基本事件。

作业人员在加油作业中，如果操作流程不正确，容易引起油气泄漏，从而导致火灾。

如果设备存在缺陷，比如泄漏防护不严密、传感器故障等，那么也会直接导致中间事件的发生。

油罐静电火灾爆炸事故树分析吉林宝华安全评价有限公司马恩奎一、前言随着国民经济的飞速发展，石油产品在生产、生活中的使用越来越广泛，各类油库、加油站日益增多，而油罐是储存散装油品最为重要的设备，油罐储油是当前应用最普遍的一种储油方式。

而石油产品一般都具有易挥发、易流失、易燃烧、易爆炸等特性，一旦发生火灾爆炸事故，必将造成人员或财产损失。

在油罐火灾爆炸事故中，静电引发的火灾爆炸事故占有很大的比例。

因此，对于油罐静电火灾爆炸事故分析具有非常重要的意义。

在常用的油品中，大多数油品的电阻率大于1012Ω•CM，为带静电物质，在生产和储动过程中，很容易产生和聚集静电荷，而且消散慢。

当油罐接地电阻过大（大于100Ω），或消除静电的装置失灵，很容易聚集静电荷，一旦放电形成火花，足以引燃或引爆弥漫的油蒸汽。

因此，辨识分析油罐静电火灾爆炸事故原因，从而安全有效地设置和管理好油罐安全设施，提高油罐的安全可靠性，已是当前油罐安全管理工作所面临的一个重要课题。

事故树分析法（FTA法）是分析事故常用的方法，也是分析复杂系统安全可靠性的有效工具。

通过油罐静电事故树分析，可找出导致事故的各基本事件，确定各基本事件的重要度，然后进行相应的整改，从而提高油罐系统的安全性。

二、事故树分析法简介事故树分析方法起源于故障树分析（简称FTA），是安全系统工程的重要分析方法之一，它能对各种系统的危险性进行辨识和评价，不仅能分析出事故的直接原因，而且能深入地揭示出事故的潜在原因。

用它描述事故的因果关系，直观、明了，思路清晰，逻辑性强，既可定性分析，又可定量分析。

事故树是从结果到原因描绘事故发生的有向逻辑树分析方法。

这种树是一种逻辑分析过程，遵从逻辑学演绎分析原则（即从结果到原因的分析原则）。

把系统不希望出现的事件作为事故树的顶上事件，用逻辑“与门”或“或门”自上而下地分析导致顶上事件发生的所有可能的直接原因及相互间的逻辑关系，并由此逐步深入，直到找出事故的基本原因，即为事故树的基本事件。
