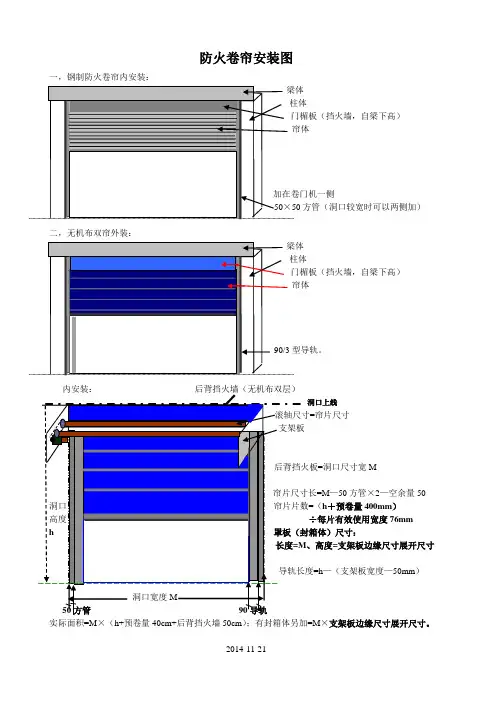

防火卷帘导轨安装示意图

注：本记录一式两份，一份交底单位存，一份接受交底单位存。

山东省建设工程质量监督总站监制
注：本记录一式两份，一份交底单位存，一份接受交底单位存。

山东省建设工程质量监督总站监制
注：本记录一式两份，一份交底单位存，一份接受交底单位存。

山东省建设工程质量监督总站监制
注：本记录一式两份，一份交底单位存，一份接受交底单位存。

山东省建设工程质量监督总站监制

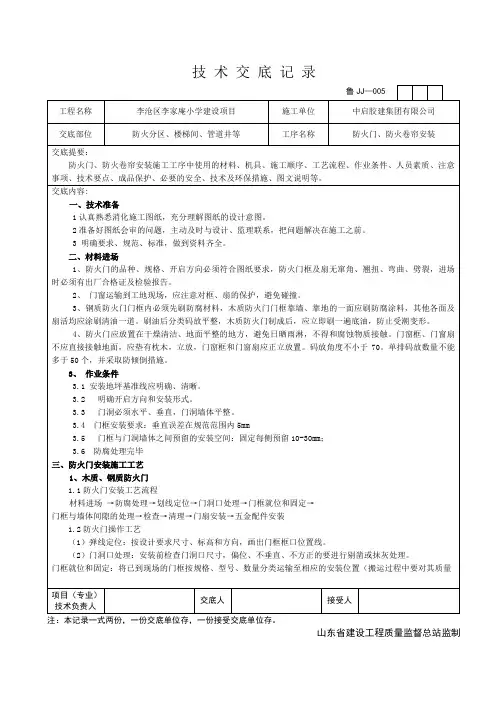

技术交底记录
注：本记录一式两份，一份交底单位存，一份接受交底单位存。

山东省建设工程质量监督总站监制
技术交底记录
注：本记录一式两份，一份交底单位存，一份接受交底单位存。

山东省建设工程质量监督总站监制
技术交底记录
注：本记录一式两份，一份交底单位存，一份接受交底单位存。

山东省建设工程质量监督总站监制。

防火卷帘一、防火卷帘的分类防火卷帘是在一定时间内连同框架能满足耐火稳定性和完整性要求的卷帘，是建筑防火分隔的措施之一。

防火卷帘一般设置在电梯厅、自动扶梯周围，中庭与楼层走道、过厅相通的开口部位，生产车间中大面积工艺洞口以及设置防火墙有困难的部位等。

防火卷帘通常可按照材质、帘面数量、启闭方式等进行分类1、钢质防火卷帘：质防火卷帘是指用钢质材料做帘板（面）、导轨、座板、门棚、防护罩（箱体）等，并配以卷门机和控制箱所组成的能符合耐火完整性要求的卷帘。

钢质防火卷帘也称为普通防火卷帘，包括符合耐火完整性要求的钢质防火卷帘,以及符合耐火完整性要求和防烟性能要求的钢质防火防烟卷帘。

普通防火卷帘不能满足隔热性能要求，需要增加独立的防护冷却系统保护（或水幕冷却系统保护），才能应用于防火分隔部位。

2、无机纤维复合防火卷帘：无机纤维复合防火卷帘是指用无机纤维材料做帘面（内配不锈钢丝或不锈钢丝组），用钢质材料做夹板、导轨、座板、门棚、防护罩（箱体）等，并配以卷门机和控制箱所组成的符合耐火完整性要求的卷帘。

3、特级防火卷帘：特级防火卷帘是指用钢质材料或无机纤维材料做帘面，用钢质材料做导轨、座板、夹板、门帽、防护罩（箱体）等，并配以卷门机和控制箱所组成的符合耐火完整性、隔热性和防烟性能要求的卷帘。

特级防火卷帘可以应用于防火分隔部位，局部代替防火墙或防火隔墙。

主要包括无机特级防火卷帘和水雾式（汽雾式）钢质特级防火卷帘。

4、单帘面防火卷帘：主要有钢质防火卷帘、水雾式（汽雾式）钢质特级防火卷帘。

5、双帘面防火卷帘：双帘主要有无机特级防火卷帘。

6、垂直式防火卷帘：包括卷筒式和提升式。

卷简式是目前的主流形式，帘片跟随卷轴转动，平时收纳在防护罩（箱体）内，火灾时自动下降；提升式是将帘面以折叠的方式提升（也称为折叠提升式），通过钢丝绳将帘面折叠收纳在防护罩（箱体）内，发生火灾时自动下降，可成弧度或转角安装，且可以适应较大跨度。

7、侧向式防火卷帘、水平式防火卷帘：由于在发生火灾时不能自动关闭，应用受到限制。

广州市有限公司钢质防火卷帘无机纤维复合防火卷帘特级防火卷帘挡烟垂壁(防火窗帘)使用说明书地址：电话目 录第一章概述-------------------------------------------------------------------- 11. 简介 ----------------------------------------------------------------------------------------- 12. 结构示意图及代号 ----------------------------------------------------------------------- 2第二章钢质防火卷帘-------------------------------------------------------- 31. 钢质防火卷帘（垂直卷） ----------------------------------------------------------------- 32. 钢质防火卷帘（侧向卷） ----------------------------------------------------------------- 53. 钢质防火卷帘（水平卷） -----------------------------------------------------------------8 第三章无机纤维复合防火卷帘 -------------------------------------------- 10第四章特级防火卷帘 -------------------------------------------------------- 12第五章挡烟垂壁(防火窗帘) ------------------------------------------------- 14第一章概述1.简介防火卷帘由帘面、座板、导轨、支座卷轴、箱体、控制箱、开闭机、限位器、手动速放关闭装置和按钮等组成，具有手动和电动装置，并可与火灾自动报警系统通过控制模块实现联动控制。

无机布特级防火卷帘门产品特点和安装图
无机布特级防火卷帘门产品特点
无机布特级防火卷帘门是我厂为满足广大用户的要求，参照GB14102-2005《防火卷帘》的要求，设计开发的不需水幕保护的防火卷帘门，此产品内部以硅酸铝纤维毡加强隔热效果，外部间隔500-600mm设加强筋条，两部间隔留有一定空气层，传动机构采用一台卷帘机分级带动两根卷帘轴。

两根卷帘轴各自缠绕一副卷帘，并各配一根导轮轴。

该卷帘具有手电动控制、遥控、遇障碍保护、自动下放等功能，适用于工业与民用建筑室内替代防火墙完成防火分隔，也可作一般防火卷帘使用。

产品特点：
1、整个帘面的平均面重量仅为16Kg，仅为钢质卷帘的二分之一到三分之一，相应的其传动系统也轻许多，为其完成大洞口防火分隔提供了可能。

2、达到GB14102-2005《防火卷帘》所规定的防火墙性能，可取消水幕保护。

3、装饰布颜色可选，为用户将产品与环境配合提供了方便。

4、运行安全可靠。

5、启闭运行平稳、噪音低。

6、所需能量消耗低。

7、工程造价降低。

（原因：大量去掉管网、水泵、自动报警系统及独立水池，节约大量消防用水）
8、给施工带来方便。

技术性能：
1、耐火时间：耐火极限≥3.00h，背火面最高平均温升67.2℃，最高单点温升95.2℃。

2、抗风压能力符合GB14102-93的要求
3、启闭速度2-9m/s
无机布特级防火卷帘门安装图。

防火卷帘门安装方法第一步:安装导轨1、在防火卷帘门的两侧确定导轨安装位置,用锤线放出导轨基准线,放出导轨连接件固定螺栓十字线,导轨超过吊顶不小于75cm。

2、用冲击钻在墙柱上打出连接件固定膨胀螺栓孔,连接件的间距不得大于600 mm,两端距导轨口100 mm。

先上下固几块连接件,将导轨贴上,校正其垂直并点焊,导固定后再复一下导轨的垂直度,每米不得大于5 mm,全长垂直度不得超过20 mm,复合帘面嵌入导轨深度(见GBl4102—2005)。

3、将其余连接件装上,连接件与导轨之问采用点焊,每件连接件与一导轨间点焊点不少于5点,点焊的宽度不小于5 mm,焊接处绝不应穿现象发生。

采用不锈钢导轨时焊条采用不锈钢焊条。

第二步:安装卷轴1、依据大样图中卷轴的设计中心高度,在立柱或墙上定出主动支承板的中心位置,放出膨胀螺栓的中心十字线。

2、以主支承板中心为基准,用水平塑料管找出对应的从动支承板中心和从动膨胀螺栓孔十字线。

3、打孔:用冲击钻打膨胀孔要求钻头垂直于柱面,若个别螺孔碰钢筋,钻不进则可适当移动,但不能影响牢固和外观。

安装直支撑扳.(1)装主动支承板(驱动机支架事先连接,焊接在支承板上),用螺母,弹簧挚圈,平垫圈把穿过支承扳孔的膨胀栓旋紧,要求支承板面垂直于卷轴。

(2)装从动承板方向同上,但在紧螺栓前,要求川水平管校核从动支承板的中心高度是否与主动支承板一致,水平度控制在洞口高度的1/300内,如有偏差及时调整。

(3)支承板随整扇门的重量,有些支承板虽有膨胀栓固定,但还不够稳固,则应补以支撑或加强筋,现场固定、配焊、砖墙上固定支承板用对穿栓。

2、安装防火卷轴(1)卷轴安装前,先将挂板定好方向装到卷轴上,再把4-6片帘板装到挂板上并卷紧在卷轴上川铁丝扎牢。

(2)吊装卷轴,一定要注意安全,设专人指挥、人字梯、脚手架、手拉葫芦都要经过检查。

安装时先将套上轴承及座的光轴塞入卷轴端孔中,对准位置后将轴承固定螺栓拧紧(3)卷轴上好后,可左右移动卷筒调节位置。

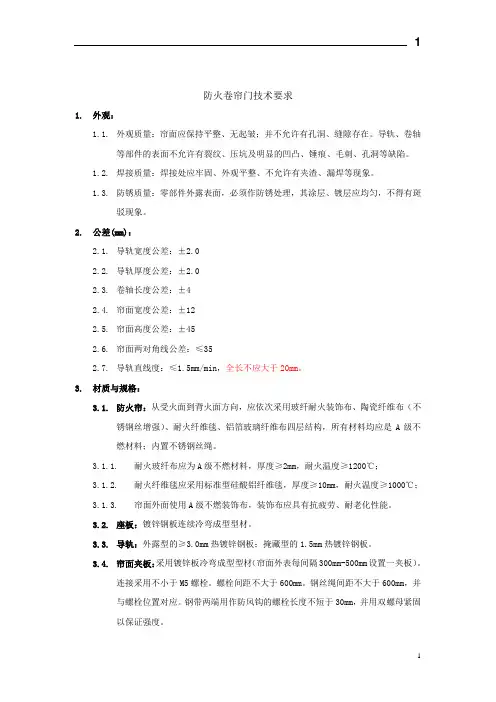

防火卷帘门技术要求1.外观：1.1.外观质量：帘面应保持平整、无起皱；并不允许有孔洞、缝隙存在。

导轨、卷轴等部件的表面不允许有裂纹、压坑及明显的凹凸、锤痕、毛刺、孔洞等缺陷。

1.2.焊接质量：焊接处应牢固、外观平整、不允许有夹渣、漏焊等现象。

1.3.防锈质量：零部件外露表面，必须作防锈处理，其涂层、镀层应均匀，不得有斑驳现象。

2.公差(mm)：2.1.导轨宽度公差：±2.02.2.导轨厚度公差：±2.02.3.卷轴长度公差：±42.4.帘面宽度公差：±122.5.帘面高度公差：±452.6.帘面两对角线公差：≤352.7.导轨直线度：≤1.5mm/min，全长不应大于20mm。

3.材质与规格：3.1.防火帘：从受火面到背火面方向，应依次采用玻纤耐火装饰布、陶瓷纤维布（不锈钢丝增强）、耐火纤维毯、铝箔玻璃纤维布四层结构，所有材料均应是A级不燃材料；内置不锈钢丝绳。

3.1.1.耐火玻纤布应为A级不燃材料，厚度≥2mm，耐火温度≥1200℃；3.1.2.耐火纤维毯应采用标准型硅酸铝纤维毯，厚度≥10mm，耐火温度≥1000℃；3.1.3.帘面外面使用A级不燃装饰布，装饰布应具有抗疲劳、耐老化性能。

3.2.座板：镀锌钢板连续冷弯成型型材。

3.3.导轨：外露型的≥3.0mm热镀锌钢板；掩藏型的1.5mm热镀锌钢板。

3.4.帘面夹板：采用镀锌板冷弯成型型材（帘面外表每间隔300mm-500mm设置一夹板）。

连接采用不小于M5螺栓。

螺栓间距不大于600mm。

钢丝绳间距不大于600mm，并与螺栓位置对应。

钢带两端用作防风钩的螺栓长度不短于30mm，并用双螺母紧固以保证强度。

3.5.按钮盒：开关按钮盒必须加锁，有玻璃盖，应急情况下可击碎玻璃使用开关按钮。

4.卷帘启闭平均速度：电动启、降速度2.5-6.5m/min；自重下降速度3-7m/min。

5.卷帘启闭、运行的平均噪音：卷门机功率小于1kw时，平均噪音≤70Db。

防火卷帘门规范样本【完整版】(文档可以直接使用，也可根据实际需要修订后使用,可编辑放心下载）DB 山东省地方标准DB37/×××-2004特级防火卷帘〔送审稿〕2004—××—××发布 2004—××—××实施山东省质量技术监督局发布前言本标准从2004年月日实施。

本标准由山东省公安厅消防局提出。

本标准由山东省公安厅消防局负责起草。

本标准参编单位：淄博汇美装饰消防工程、威海永利坚装饰、潍坊信泰消防器材、青岛琴合门业。

本标准主要起草人：李国华、陈兵、朱泽瀛、李国才、吴维慧、仉佃仪。

特级防火卷帘1 范围本标准规定了特级防火卷帘的定义、分类、要求、试验方法、检验规那么、标志、包装、运输和储存。

本标准适用于工业与民用建筑中要求以背火面温升、完整性、支持能力为耐火极限判定条件，具有防火、防烟、隔热功能的特级防火卷帘。

2 标准性引用文件以下文件中的条款通过本标准的引用而成为本标准的条款。

但凡注日期的引用文件，其随后所有的修改单〔不包括勘误的内容〕或修订版均不适用于本局部，然而，鼓励根据本标准达成的协议的各方研究是否可使用这些文件的最新版本。

但凡不注日期的引用文件，其最新版本适用于标准。

GB/T1102 制绳用钢丝GB1243 短节距传动用精密滚子链和链轮GB2828 逐批检查计数抽样程序及抽样表〔适用于连续批的检查〕GB/T3923.1 纺织品强物拉伸性能第1局部：断裂强力和断裂伸长率的测定条件法GB/T5454 纺织品燃烧性能试验氧指数法GB/T5455 纺织品燃烧性能试验垂直法GB5464 建筑材料不燃性试验方法GB7633 门和卷帘的耐火试验方法GB8624 建筑材料燃烧性能分级方法GB14102 钢质防火卷帘通用技术条件GA386 防火卷帘控制器3 定义特级防火卷帘指用钢质材料或无机纤维材料做帘面，采用钢-无机布等不同的组合方式，用钢质材料做导轨、座板、夹板、门楣、箱体、卷轴等，并配以卷门机和控制箱所组成的能符合耐火完整性、隔热性和防烟性能要求的卷帘。

防火卷帘门广泛应用于商场，商厦及地下车库，但是具体的安装步骤别说外行人，就是做防火卷帘门的也不一定能详细的说明白，下面对防火卷帘门安装进行一步一步的详细说明一下：第一步：安装导轨1、在防火卷帘门的两侧确定导轨安装位置，用锤线放出导轨基准线，放出导轨连接件固定螺栓十字线，导轨超过吊顶不小于75cm。

2、用冲击钻在墙柱上打出连接件固定膨胀螺栓孔，连接件的间距不得大于600 mm，两端距导轨口100 mm。

先上下固几块连接件，将导轨贴上，校正其垂直并点焊，导固定后再复一下导轨的垂直度，每米不得大于5 mm，全长垂直度不得超过20 mm，复合帘面嵌入导轨深度(见GBl4102—2005)。

3、将其余连接件装上，连接件与导轨之问采用点焊，每件连接件与一导轨间点焊点不少于5点，点焊的宽度不小于5 mm，焊接处绝不应穿现象发生。

采用不锈钢导轨时焊条采用不锈钢焊条。

第二步：安装卷轴1、依据大样图中卷轴的设计中心高度，在立柱或墙上定出主动支承板的中心位置，放出膨胀螺栓的中心十字线。

2、以主支承板中心为基准，用水平塑料管找出对应的从动支承板中心和从动膨胀螺栓孔十字线。

3、打孔：用冲击钻打膨胀孔要求钻头垂直于柱面，若个别螺孔碰钢筋，钻不进则可适当移动，但不能影响牢固和外观。

1、安装直支撑扳．(1)装主动支承板(驱动机支架事先连接，焊接在支承板上)，用螺母，弹簧挚圈，平垫圈把穿过支承扳孔的膨胀栓旋紧，要求支承板面垂直于卷轴。

(2)装从动承板方向同上，但在紧螺栓前，要求川水平管校核从动支承板的中心高度是否与主动支承板一致，水平度控制在洞口高度的1/300内，如有偏差及时调整。

(3)支承板随整扇门的重量，有些支承板虽有膨胀栓固定，但还不够稳固，则应补以支撑或加强筋，现场固定、配焊、砖墙上固定支承板用对穿栓。

5、安装防火卷轴(1) 卷轴安装前，先将挂板定好方向装到卷轴上，再把4-6片帘板装到挂板上并卷紧在卷轴上川铁丝扎牢。

(2) 吊装卷轴，一定要注意安全，设专人指挥、人字梯、脚手架、手拉葫芦都要经过检查。

防火卷帘门操控器接线图防火卷帘门是用于防火分区的，通常构成包含帘片、轨迹、卷轴、电机、操控器，防火卷帘门能够主动升降，都配有应急电源，断电后会主动降终究。

防火卷帘门需求与消防主机联接，可在消防主机上操作防火卷帘门降低和反响卷帘门的动作信息。

其作业原理是因为设备了烟感和温感勘探器，烟感勘探器感应后会主动降低一半，阻遏烟雾延伸，温感勘探器感应后或主动全降，避免火势延伸。

防火卷帘门的操控器恰当于人类的大脑，是操控其操作的设备，可与火灾主动报警操控进行联动，完毕全降和半降的动作，详细防火卷帘门操控器接线办法如下。

如防火卷帘门操控器接线图所示：
1、U、V、W为电机线，供给电压给电机运用。

2、W是温感接入线，Y是烟感接入线，烟温感端子需联接公共端才调运用。

3、XJ是降低端子、SJ是上升端子、TJ是接连端子，这几个端子首要联接手动操控按钮盒运用。

4、K为上位反响、G为下位反响，这两个端子首要联接消防操控模块，用于反响防火卷帘门的上升和降低信息。

双轨双帘防火卷帘门安装工艺流程嘿，朋友们，今天咱们来聊聊双轨双帘防火卷帘门的安装工艺流程，这可是个技术活儿，得仔细琢磨琢磨。

咱们都知道，防火卷帘门在关键时刻能救命，特别是在那些大型超市、商场、展馆、厂房等地方，那可是必不可少的消防设施。

今天咱们就一步步揭开它的神秘面纱，看看这到底是怎么安装上的。

首先啊，咱们得选对地方，安装卷帘门的洞口上部可不能有啥通风管、水管啥的，不然到时候影响使用可就不好了。

然后，电源线路得铺好，三相五线和消防中控信号线得由用户自己铺设到卷门机旁的电气控制箱，这个可得注意，可不能马虎。

接下来，咱们得量尺寸，看看门洞口和卷帘门的尺寸是不是匹配，导轨、支架的预埋件位置、数量也得对上。

测量洞口标高，弹出两导轨垂线及卷筒中心线，这一步可得精确，差一点都不行。

然后，咱们得把垫板电焊在预埋铁板上，用螺丝固定卷筒的左右支架，安装卷筒。

这卷筒啊，得转动灵活，不然到时候用起来可就费劲了。

再来说说导轨的安装，这可是个重头戏。

咱们得按图纸规定位置，把两侧及上方导轨焊牢在墙体预埋件上，还得焊成一体，各导轨得在同一垂直平面上。

这一步可得小心，焊得不好可就得返工了。

安装好了导轨，咱们再来安装卷轴，这个卷轴啊，得检查活动轴是不是活动，轴承是不是转动正常，然后再把卷轴安放在主、副支撑板上。

卷轴安装好了，咱们就可以左右移动卷筒调节位置了，得用水平尺和水平管复核一下卷轴的水平，得保证它平平稳稳的。

然后啊，咱们还得安装减速器和传动系统，这个可是让卷帘门能正常升降的关键。

安装好了这些，咱们再来安装电气控制系统，这个可得接好了，不然到时候卷帘门动不了可就麻烦了。

电气系统安装好了，咱们再来空载试车，看看卷帘门能不能正常运行。

接下来啊，咱们就可以安装帘板了，这个帘板啊，可是防火的关键，得用好的材料才行。

安装好了帘板，咱们再来安装水幕喷淋系统，这个可是能在关键时刻降温灭火的利器。

安装好了这些，咱们再来试车，先用手试运行，再用电动机启闭数次，得保证它运行平稳，没有卡住、阻滞及异常才行。

防火卷帘轨道施工工艺防火卷帘是一种适用于建筑物较大洞口处的防火、隔热设施,产品在设计上采用了卷轴内藏的特点，具有结构合理紧凑。

防火卷帘帘面通过传动装置和控制系统达到卷帘的升降。

起到防火、隔火作用,产品外形平整美观、造型新颖,具有钢性强。

防火卷帘门广泛应用于工业与民用建筑的防火隔断区，能有效地阻止火势蔓延，保障生命财产安全，是现代建筑中不可缺少的防火设施，下面主要从以下几点介绍；1、防火卷帘门作用和分类防火卷帘门是现代高层建筑中不可缺少的防火设施，防火门除具备普通门的作用外，具有防火、隔烟、抑制火灾蔓延、保护人员疏散的特殊功能，广泛应用于高层建筑、大型商场等人员密集的场合。

防火卷帘门主要有豪华电动伸缩门，手动卷帘门，镀锌卷帘门，欧式卷帘门，不锈钢玻璃门，不锈钢电动卷帘门，铝合金卷帘门，彩钢卷帘门，澳式卷帘门，透明水晶卷帘门，防火卷帘门。

2、防火卷帘门一般在什么地方设置？依据工艺决定的，防火卷帘门除设置在防火墙外，在两个防火分区之间没有防火墙的也应设置防火卷帘。

一般设在以下部位。

（1）封闭疏散楼梯，通向走道；封闭电梯间，通向前室及前室通向走道的门。

（2）划分防火分区，控制分区建筑面积所设防火墙和防火隔墙上的门。

当建筑物设置防火墙或防火门有困难时，要用防火卷帘门代替，同时须用水幕保护。

（3）规范（如GB50045－95《高层民用建筑设计防火规范》）或设计特别要求防火、防烟的隔墙分户门。

例如：附设在高层民用建筑内的固定灭火装置的设备室（钢瓶室、泡沫站等），通风、空气调节机房等的隔墙门应采用甲级防火门；经常有人停留或可燃物较多的地下室房间隔墙上的门，应采用甲级防火门；因受条件限制，必须在高层建筑内布置燃油、燃气的锅炉，可燃油油浸电力变压器，充有可燃油的高压电容器和开关等，专用房间隔墙上的门，都应采用甲级防火门。

还有设计有特殊要求的须防火的分户门，如消防监控指挥中心、档案资料室、贵重物品仓库等的分户门，通常选用甲级或乙级防火门。

GB14102-2005 《防火卷帘》前言本标准的第６章和第８章为强制性内容，其余为推荐性内容。

本标准代替GB14102—1993《钢质防火卷帘通用技术条件》，与GB14102—1993相比主要变化如下：——标准名称《钢质防火卷帘通用技术条件》修订为《防火卷帘》；——增加了术语和定义（见第３章）；——增加了无机纤维复合防火卷帘和特级防火卷帘的名称、符合（见）；——代号中增加了示例（见）；——取消了按安装位置和安装型式分类，增加了按帘面数量和启闭方式分类，将耐火时间分类的四个表合为一个表（1993版的表2、表3、表4、表5，本版的表4）；——增加了对无机纤维复合防火卷帘帘面外观质量的要求（）；——将材料与零部件分两条编写，并将帘板、导轨、门楣、座板等归为零部件一条（1993版、、、、、、、，本版的、）；——增加了对无机纤维复合防火卷帘帘面的要求（见）；——取消了对帘板直线度的要求（1993版）；——修改了帘板尺寸允许偏差和串接后的摆动角度（1993版、，本版）；——增加了对侧向防火卷帘导轨的要求（见）。

——增加了导轨和门楣防烟装置的示意图（见图3、图4）；——增加了对卷轴的要求（见、）；——增加了侧身和水平卷帘启闭平均速度的要求（见）；——修改了垂直卷帘启闭的平均速度和自重下降速度（1993年版，本版）；——修改了卷门机、电器安装，增加了规范性附录Ａ“防火卷帘用卷门机要求和试验方法”和规范性附录Ｂ“防火卷帘用控制箱要求和试验方法”（1993年版、，本版附录Ａ、附录Ｂ）；——修改了噪声、防烟性能、耐火性能的要求，增加了性能要求（1993年版、、，本版）；——取消了钢质防火卷帘与墙体的安装要求（1993年版）；——调整了试验方法一章的编排顺序，修改了试验方法的内容（见第７章）；——修改了检验数量及判定规则（1993年版，本版）。

本标准附录Ａ、附录Ｂ都是规范性附录。

本标准由中华人民共和国公安部消防局提出。
