西安交通大学网络教育学院

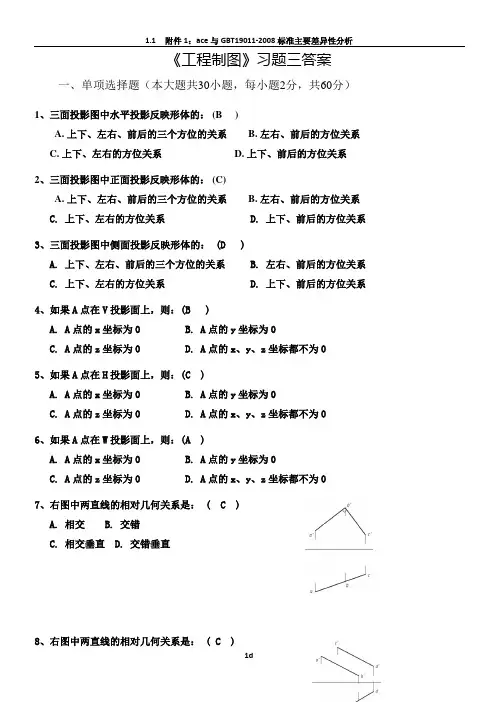

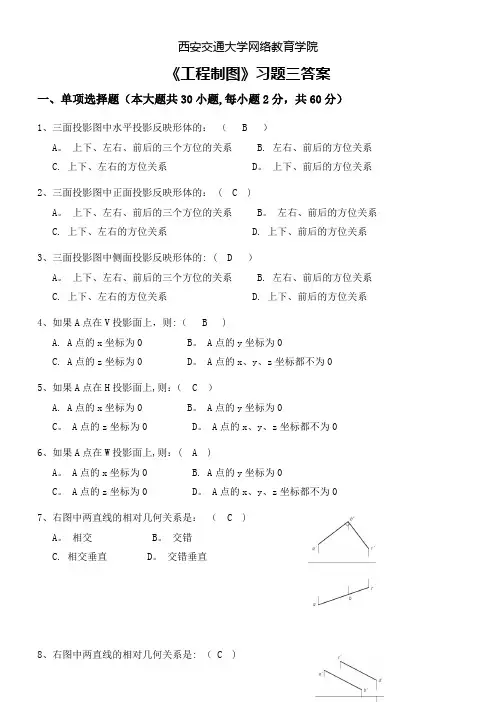

《工程制图》习题三答案
一、单项选择题（本大题共30小题,每小题2分，共60分）
1、三面投影图中水平投影反映形体的： （ B ）
A。 上下、左右、前后的三个方位的关系 B. 左右、前后的方位关系
C. 上下、左右的方位关系 D。 上下、前后的方位关系
2、三面投影图中正面投影反映形体的： ( C )
A。 上下、左右、前后的三个方位的关系 B。 左右、前后的方位关系
C. 上下、左右的方位关系 D. 上下、前后的方位关系
3、三面投影图中侧面投影反映形体的: ( D ）
A。 上下、左右、前后的三个方位的关系 B. 左右、前后的方位关系
C. 上下、左右的方位关系 D. 上下、前后的方位关系
4、如果A点在V投影面上，则:（ B )
A. A点的x坐标为0 B。 A点的y坐标为0
C. A点的z坐标为0 D。 A点的x、y、z坐标都不为0
5、如果A点在H投影面上,则：（ C ）
A. A点的x坐标为0 B。 A点的y坐标为0
C。 A点的z坐标为0 D。 A点的x、y、z坐标都不为0
6、如果A点在W投影面上,则：( A )
A。 A点的x坐标为0 B. A点的y坐标为0
C。 A点的z坐标为0 D。 A点的x、y、z坐标都不为0
7、右图中两直线的相对几何关系是： （ C )
A。 相交 B。 交错
C. 相交垂直 D。 交错垂直
8、右图中两直线的相对几何关系是: （ C ) 西安交通大学网络教育学院
A。 相交 B. 交错
C. 平行 D。 无法判断
9、右图中两直线的相对几何关系是： ( A )
A。 相交 B。 交错
C. 相交垂直 D。 交错垂直
10、右图中两直线的相对几何关系是： （ D ）
A. 相交 B。 交错
C。 相交垂直 D。 交错垂直
11、右图中两直线的相对几何关系是： ( B ）
A. 相交 B. 交错
C。 平行 D。 交错垂直
12、右图所示平面的类型是：( D ）
A。 水平面 B. 正平面
C。 侧平面 D。 任意倾斜平面
13、右图所示平面的类型是：( B ） 西安交通大学网络教育学院
A。 铅垂面 B。 正垂面
C. 侧垂面 D. 任意倾斜平面
14、右图所示平面的类型是：( B ）
A。 铅垂面 B. 正平面
C. 侧平面 D. 任意倾斜平面
15、下图中三棱锥的侧面投影是:（ C )
16、在右图所示的三棱锥两面投影图中：( )
A。 D点在三棱锥右前棱面上
B。 D点在三棱锥后棱面上
C。 D点在三棱锥左前棱面上
D. D点不在三棱锥表面上
17、轴测投影是根据什么原理投射得到的：( A ）
A. 平行投影 B。 中心投影 C. 正投影 D. 斜投影
18、在下图中已知形体的三面投影图，则与其吻合的轴测图是：（ D ） 西安交通大学网络教育学院
19、下图所示组合体，正确的左侧立面图是:（ D ）
20、下图所示组合体，正确的1-1剖视图是:（ )
1、单项选择题
21、图纸的会签栏一般在（ B ）
A．图纸右上角及图框线内 B．图纸左上角及图框线外
C．图纸右上角及图框线外 D．图纸左上角及图框线内
22、一物体图上长度标注为2000，其比例为1﹕5，则其实际大小为（ B ）
A．400 B．2000 C．10000 D．200
23、下列仪器或工具中，不能用来画直线的是( D )
A．三角板 B．丁字尺 C．比例尺 D．曲线板
24、在土木工程制图中,除了遵守建筑工程制图标准和某些行业标准外，还必须遵守的国家标准为：( A ）
A.总图制图标准 B。水利水电工程制图标准 西安交通大学网络教育学院
C.技术制图标准 D.铁路工程制图标准
25、由国家职能部门制定、颁布的制图标准，是国家级的标准，简称国标。国标的代号为：（ B ）
A. ISO B. GB C. Standard D. ANSI
26、图纸上的各种文字如汉字、字母、数字等，必须按规定字号书写，字体的号数为：（ A )
A. 字体的高度 B. 字体的宽度 C。 标准中的编号 D. 序号
27、绘制工程图应使用制图标准中规定的幅面尺寸，其中A2幅面的尺寸为：（ C )
A. 594841(A1） B。 210297（A4）
C。 420594(A2） D. 297420（A3）
28、绘制工程图应使用制图标准中规定的幅面尺寸，其中A4幅面的尺寸为：( B ）
A. 594841 B。 210297 C。 420594 D. 297420
29、绘图比例是：( A ）
A。 图形与实物相应要素的线性尺寸之比 B。 实物与图形相应要素的线性尺寸之比
C. 比例尺上的比例刻度 D. 图形上尺寸数字的换算系数
30、如果物体的长度为1000mm,绘图比例是1:20，则在绘图时其长度应取：（ C ）
A. 100 B。 1000 C. 50 D。 20
二、判断题(本大题共20小题，每小题2分,共40分,正确填“T”，错误填“F”）
1、粗实线的用途为表示可见轮廓.（ T ）
2、中粗虚线的用途为表示不可见轮廓.（ T )
3、粗线、中粗线和细线的宽度比率为4:2:1。（ T ）
4、正投影法是指投射线互相平行且垂直于投影面，投射出形体投影的方法.( T ）
5、平行投影法中图形的相仿性是指平行性。（ F )
6、六个基本视图中，最常应用的是右视图，仰视图和后视图.（ F ）
7、金属材料的剖面符号是与水平成45。的互相平行间隔均匀的粗实线。（ F ）
8、半剖视图的分界线是粗实线。( F )
9、局部剖视图的波浪线可用轮廓线代替.（ F ）
10、假想用剖切平面将机件的某处切断，仅画出断面的图形,称为剖视图。（ F ）
11画在视图轮廓之外的断面称移出断面。（ T ）
12、重合断面的轮廓线用细实线绘制。( T ）
13、全剖视图可用于表达内形复杂的不对称机件和外形简单的对称机件.（ T ）
14半剖视图常用于表达内外结构均较复杂的对称机件。( T ） 西安交通大学网络教育学院
15局部剖视图既能表达内部形状，又能保留机件的某些外形.（ T ）
16、局部剖视图上的波浪线可以超出轮廓线之外。（ F ) 答案：错
17全剖视、半剖视和局部剖视均使用的是单一剖切平面.( T ）
18、半剖视图用的是两个平行的剖切平面。（ F ）
19、三面投影图在度量关系上有长对正、高平齐、宽相等。（ T ）
20、绘图仪器中分规的主要作用是画圆或圆弧。（ F ）
