实验九：OSPF基本配置实验

一、 实验项目名称：OSPF基本配置实验

二、 实验环境：Cisco Packet Tracer软件

三、 实验目的和要求：

1、用若干台PC和若干台路由器构成一个网络；

2、规划PC机及路由器相关接口的IP地址，配置OSPF动态路由协议，使PC机之间能相互通信;

3、用show ip route,sh ip protocol,sh ip ospf,sh ip ospf nei,sh arp显示每台路由器上的相关信息。

四、 实验过程

步骤一：画出拓扑图

步骤二：使用no shutdown命令，打开路由器的端口。

步骤三：规划ip地址，并设置两台机的ip地址

步骤四：为每台交换机设置对连ip。

Router0

Router1

步骤五：使用show ip Router命令，查看各交换机的信息。

Router0

Router1

两个交换机的路由表中只能看到与该路由相连的网络。

步骤五：将路由器的网络协议设置为ospf。

Router0

Router1

步骤六：使用show ip route命令。查看路由器的路由表信息

Router0

Router1

使用了ospf 协议后，路由器的路由表上更新进了相邻路由器路由表的信息。

步骤七：使用ping 命令，检查两台交换机的连通性。

两台pc机是可以进行通信的。

步骤八：分别使用show ip protocol命令，show ip ospf 命令，show ip ospf nei命令，showarp命令，查看各个交换机的信息。

Router0

Router1

我们可以看到，两台路由器的协议为ospf。

合集下载

网络组建 实验指导-配置路由器

网络组建 实验指导-配置路由器

网络组建 实验指导-配置路由器

路由选择协议的工作原理和具体配置是网络工程师考试要求重点掌握的内容。对于距离矢量路由协议中的RIP和IGRP要求十分突出，OSPF是重要的链路状态路由选择协议，当前的网络工程师考试要求考生掌握单区域（Area）下OSPF协议的配置和检测。

下列我们来介绍一下，在路由器中进行静态路由以及RIP、IGRP和单区域OSPF的基本配置。

1．路由选择协议概述

下面简单回顾一下路由选择协议及其分类：IP路由选择协议用有效的、无循环的路由信息填充路由选择表，从而为数据包在网络之间传递提供可靠的路径信息。路由选择又分为距离矢量、链路状态和平衡混合3种。

距离矢量（Distance Vector）路由选择协议计算网络中所有链路的矢量和距离，并以

此为依据确认最佳路径。使用距离矢量路由协议的路由器定期向其相邻的路由器发送全

部或部分路由表。典型的距离矢量路由协议是RIP和IGRP。

链路状态（Link State）路由协议使用为每个路由器创建的拓扑数据库来创建路由表，每个路由器通过此数据库建立整个网络的拓扑图。在拓扑图的基础上通过相应的路由算法计算出通往个字母表网段的最佳路径，并最终形成路由表。典型的链路状态路由协议是OSPF（Open Shortest Path First，开放最短路径优先）。

平衡混合（Balanced Hybrid）路由协议结合了链路状态和距离矢量两种协议的优点，

此类协议的代表是EIGRP，既增强型内部网关路由协议。

2．实验设备

CISCO路由器两台，电缆一对，交换机两台，学生实验主机

Router ARouter B电缆计算机计算机计算机计算机计算机计算机s0:192.168.2.5255.255.255.252e0:192.168.1.254255.255.255.0s0:192.168.2.6255.255.255.252e0:192.168.3.254255.255.255.0192.168.1.1——192.168.1.253192.168.3.1——192.168.3.253

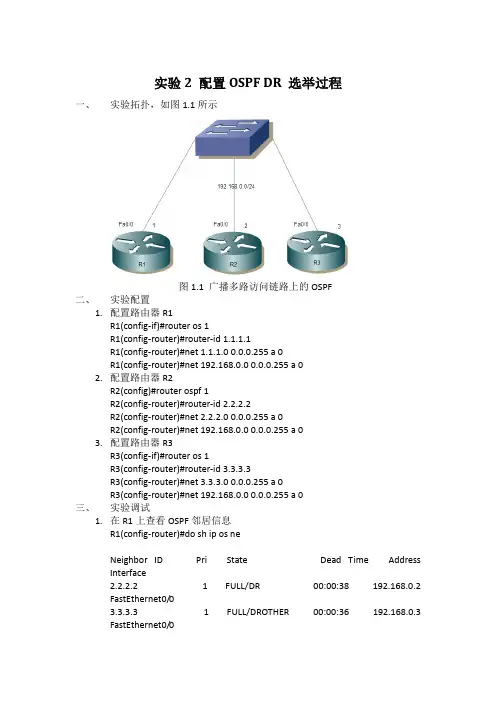

实验2 配置OSPF DR 选举过程
