康明斯发电机参数表

康明斯发电机操作手册中文

康明斯发电机操作手册

第一章：引言

1.1 概述

本操作手册旨在提供康明斯发电机的详细操作说明，以确保用户能够正确、安全地使用该发电机。

第二章：安全须知

2.1 重要安全提示

2.2 使用场所的安全要求

2.3 发电机操作的安全要求

2.4 紧急情况的应对措施

第三章：发电机的结构与工作原理

3.1 发电机主要结构组成

3.2 发电机的工作原理

3.3 发电机的工作流程

第四章：发电机的安装与调试

4.1 发电机的安装步骤 4.2 发电机的连接与配线

4.3 发电机的调试与检验

4.4 发电机的运行前检查

第五章：发电机的日常操作

5.1 启动与停止发电机

5.2 发电机的负荷调节

5.3 发电机的维护与保养

5.4 发电机的故障排除

第六章：发电机的保养与维修

6.1 发电机的定期保养

6.2 发电机的预防维护

6.3 发电机的常见故障处理

6.4 发电机的维修与更换零件

第七章：附件

附件1：康明斯发电机技术参数表

附件2：发电机安装示意图

附件3：常见故障排除流程图 附注：

1、本文档涉及附件，请参阅附件部分获取更详细的信息。

2、本文所涉及的法律名词及注释：

- 康明斯发电机：康明斯公司生产的发电机设备。

- 发电机主要结构组成：发电机的组成部分，如发动机、发电机、控制系统等。

- 发电机的工作原理：发电机产生电能的基本原理，包括磁效应、电磁感应等。

- 发电机的工作流程：发电机的启动、发电、停机等操作流程。

- 发电机的连接与配线：发电机与电力系统的连接方式和配线要求。

- 发电机的调试与检验：发电机安装完毕后的测试与调试工作。

- 发电机的运行前检查：发电机启动前的必要检查工作，以确保安全运行。

- 发电机的负荷调节：根据需要调整发电机的负荷输出。 - 发电机的维护与保养：保持发电机运行良好状态的保养工作。

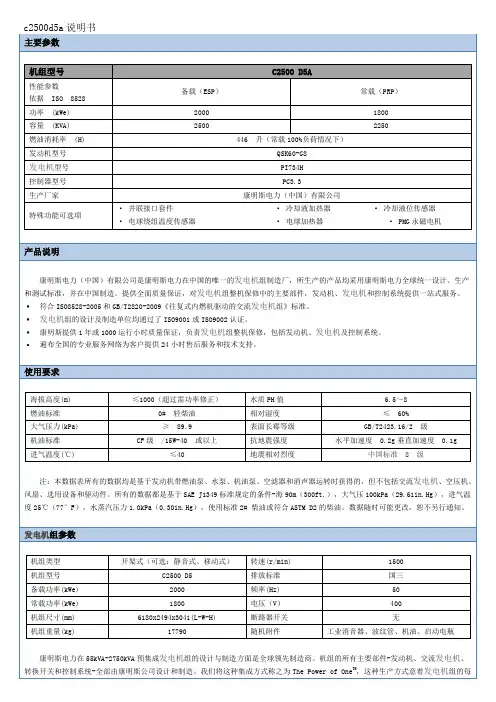

c2500d5a说明书

主要参数

机组型号 C2500 D5A

性能参数

依据 ISO 8528 备载（ESP） 常载（PRP）

功率 (kWe) 2000 1800

容量 (KVA) 2500 2250

燃油消耗率 (H) 446 升（常载100%负荷情况下）

发动机型号 QSK60-G8

发电机型号 PI734H

控制器型号 PC3.3

生产厂家 康明斯电力（中国）有限公司

特殊功能可选项 · 并联接口套件 · 冷却液加热器 · 冷却液位传感器

· 电球绕组温度传感器 · 电球加热器 · PMG永磁电机

产品说明

康明斯电力（中国）有限公司是康明斯电力在中国的唯一的发电机组制造厂，所生产的产品均采用康明斯电力全球统一设计、生产和测试标准，并在中国制造。提供全面质量保证，对发电机组整机保修中的主要部件，发动机、发电机和控制系统提供一站式服务。

· 符合ISO8528-2005和GB/T2820-2009《往复式内燃机驱动的交流发电机组》标准。

· 发电机组的设计及制造单位均通过了ISO9001或ISO9002认证。

· 康明斯提供1年或1000运行小时质量保证，负责发电机组整机保修，包括发动机、发电机及控制系统。

· 遍布全国的专业服务网络为客户提供24小时售后服务和技术支持。

使用要求

海拔高度(m) ≤1000（超过需功率修正） 水质PH值 6.5～8

燃油标准 0# 轻柴油 相对湿度 ≤ 60%

大气压力(kPa) ≥ 89.9 表面长霉等级 GB/T2423.16/2 级

机油标准 CF级 /15W-40 或以上 抗地震强度 水平加速度 0.2g垂直加速度 0.1g

进气温度(℃) ≤40 地震相对烈度 中国标准 8 级

注：本数据表所有的数据均是基于发动机带燃油泵、水泵、机油泵、空滤器和消声器运转时获得的，但不包括交流发电机、空压机、风扇、选用设备和驱动件。所有的数据都是基于SAE J1349标准规定的条件-海90m（300ft.），大气压100kPa（29.61in.Hg），进气温度25℃（77°F），水蒸汽压力1.0kPa（0.30in.Hg），使用标准2# 柴油或符合ASTM D2的柴油。数据随时可能更改，恕不另行通知。

(6BT5.9-G2)75KW康明斯发电机组参数价格及操作说明

GF-75KW发电机组功能及描述：带自启动控制系统/75KW康明斯发电机组销售。（华中宏泰机电制造）康明斯OEM组装生产厂家。低油耗75KW东风康明斯发电机组出售。东风康明斯6BT5.9-G2发电机组油

耗205g/kw.h；涡轮增压型；电子调速；最大功率达到92KW。厂家机组按照配置定价！康明斯（重庆/东

风系列）柴油发电机组安装出售。知名品牌，质量超高，销量名列前茅。功率覆盖20-1200KW。具体价格

来电咨询，根据配置而定。选配有：自启动，自动化，水加热器，独立油箱，移动转盘，防雨罩，低噪音

箱，移动低噪音箱，移动防雨罩等。详情致137-****3128周远亮（华中宏泰机电），价格根据配置而定。业务辐射地区：北京，天津，河北，湖北，上海，江苏，浙江，安徽等。

发电机组操作说明

1.检查水位、油位。

2.检查电瓶线和其它线路是否松动。

3.检查柴油管路。 4.启动方式：

1.先用手动启动发电机把开关拨至手动位置，然后用点火开关启动发电机，低速运行几分钟后再高速运

行，等机组运行正常后开始合闸。停机先拉闸，拨至低速运行，几分钟后再关闭点火开关，即停机。

2.把开关拨至模块，然后打开点火开关，按模块上手动模式再按启动按钮，即可以启动，停机只需按下

停机按钮即可。 5.如遇紧急情况可用急停按钮。

6.检查显示屏上的电压、频率、转速、水温、油压、充电电流等情况。

7.80小时左右开始首保，更换机油、三滤，机油可参照柴油机公司说明书上指定品牌机油。

8.新机必须检查水路、气路的卡箍和底脚螺栓。

9.特别注意：发电机运行期间必须有专门人员看管。

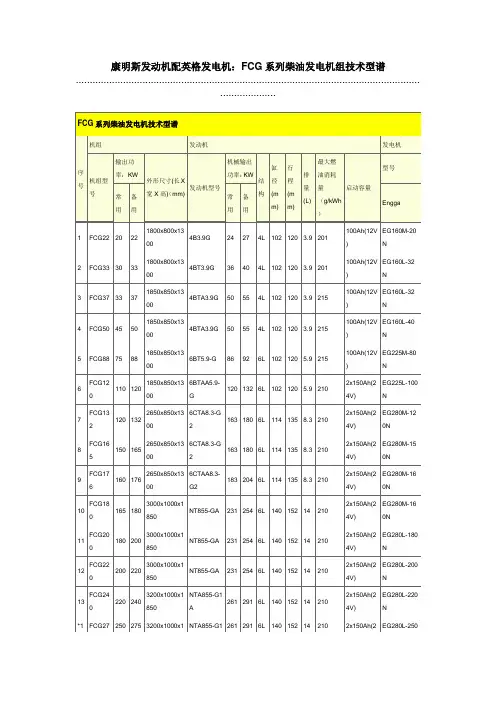

康明斯发动机配英格发电机：FCG系列柴油发电机组技术型谱

................................................................................................................................................

FCG系列柴油发电机技术型谱

序号 机组 发动机 发电机

机组型号 输出功率：KW

外形尺寸(长X宽X高)（mm) 发动机型号 机械输出功率：KW

结构 缸径(mm) 行程(mm) 排量(L) 最大燃油消耗量（g/kWh） 启动容量 型号

常用 备用 常用 备用 Engga

1 FCG22 20 22 1800x800x1300 4B3.9G 24 27 4L 102 120 3.9 201 100Ah(12V) EG160M-20N

2 FCG33 30 33 1800x800x1300 4BT3.9G 36 40 4L 102 120 3.9 201 100Ah(12V) EG160L-32N

3 FCG37 33 37 1850x850x1300 4BTA3.9G 50 55 4L 102 120 3.9 215 100Ah(12V) EG160L-32N

4 FCG50 45 50 1850x850x1300 4BTA3.9G 50 55 4L 102 120 3.9 215 100Ah(12V) EG160L-40N

5 FCG88 75 88 1850x850x1300 6BT5.9-G 86 92 6L 102 120 5.9 215 100Ah(12V) EG225M-80N

6 FCG120 110 120 1850x850x1300 6BTAA5.9-G 120 132 6L 102 120 5.9 210 2x150Ah(24V) EG225L-100N
