飞行器结构设计及优化

飞行器结构设计与分析

从古至今，人类一直向往飞翔的自由。在现代科技的发展下，人们终于可以驾驭驾机飞翔。而飞机的设计和结构是实现这个愿望的重要关键。

一、飞机的基本结构

飞机是一个巨大而复杂的系统。一个飞机通常由机翼、机身、尾部和发动机组成。机翼是飞机承受飞行重力，并产生升力的部分。机身是飞机的主体组成部分。尾部包括尾翼和尾旋翼，它们控制着飞机的方向和平衡。发动机提供推力，使得飞机向前运动。

二、飞机结构设计中的考虑因素

设计师在设计飞机的结构和布局时，必须考虑到许多因素。一些主要因素包括：机翼升力、阻力、质量、失速和安全等方面。为了达到飞行的目的，飞机的机翼必须能够产生升力和阻力。通常情况下，翼展越长，机翼面积越大，所能产生的升力也会越大。不过，同时也会增加飞机的质量。而当飞机不能在给定的速度和升力下飞行时，就会发生失速。因此，在设计机身和机翼时，必须确保足够的升力和控制面积，以避免飞机失速。

三、飞机结构设计的工程手段

飞机结构设计和分析是一项非常复杂的工程。设计和分析涉及到机械工程、工程力学、材料和制造。在设计和分析的过程中，工程师需要使用一些高级的软件工具，如有限元分析和计算流体力学。有限元分析用于评估和优化飞机结构的力学特性，包括重量、强度和刚度等。而计算流体力学则可以帮助工程师模拟飞机的运动和飞行特性。

四、飞机结构材料 强度和刚度是飞机结构设计的重要考虑因素之一。传统上，飞机的结构使用铝合金制成。不过，近年来，碳纤维和复合材料也开始被广泛使用。复合材料由两种或多种不同材料组成，具有超强的弹性、刚度和重量比。此外，复合材料还有防腐蚀性能好、使用寿命长等优点，因此，在现代飞机制造中正变得越来越流行。

五、结语

总之，飞机结构设计是一项非常复杂的工程。设计师必须考虑各种因素，并使用各种工具和技术来设计合适的飞机结构。在不断的试验和优化中，设计出一个成功的结构，才能使得飞机能够稳定、安全地飞行。

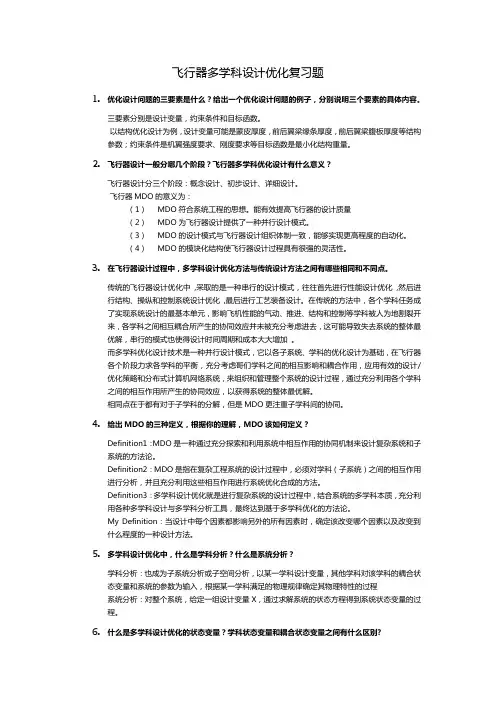

飞行器多学科设计优化复习题

1. 优化设计问题的三要素是什么？给出一个优化设计问题的例子，分别说明三个要素的具体内容。

三要素分别是设计变量，约束条件和目标函数。

以结构优化设计为例，设计变量可能是蒙皮厚度，前后翼梁缘条厚度，前后翼梁腹板厚度等结构参数；约束条件是机翼强度要求、刚度要求等目标函数是最小化结构重量。

2. 飞行器设计一般分哪几个阶段？飞行器多学科优化设计有什么意义？

飞行器设计分三个阶段：概念设计、初步设计、详细设计。

飞行器MDO的意义为：

（1） MDO符合系统工程的思想。能有效提高飞行器的设计质量

（2） MDO为飞行器设计提供了一种并行设计模式。

（3） MDO的设计模式与飞行器设计组织体制一致，能够实现更高程度的自动化。

（4） MDO的模块化结构使飞行器设计过程具有很强的灵活性。

3. 在飞行器设计过程中，多学科设计优化方法与传统设计方法之间有哪些相同和不同点。

传统的飞行器设计优化中 ,采取的是一种串行的设计模式，往往首先进行性能设计优化 ,然后进行结构、操纵和控制系统设计优化 ,最后进行工艺装备设计。在传统的方法中，各个学科任务成了实现系统设计的最基本单元，影响飞机性能的气动、推进、结构和控制等学科被人为地割裂开来，各学科之间相互耦合所产生的协同效应并未被充分考虑进去，这可能导致失去系统的整体最优解，串行的模式也使得设计时间周期和成本大大增加 。

而多学科优化设计技术是一种并行设计模式，它以各子系统、学科的优化设计为基础，在飞行器各个阶段力求各学科的平衡，充分考虑哥们学科之间的相互影响和耦合作用，应用有效的设计/优化策略和分布式计算机网络系统，来组织和管理整个系统的设计过程，通过充分利用各个学科之间的相互作用所产生的协同效应，以获得系统的整体最优解。

相同点在于都有对于子学科的分解，但是MDO更注重子学科间的协同。

4. 给出MDO的三种定义，根据你的理解，MDO该如何定义？

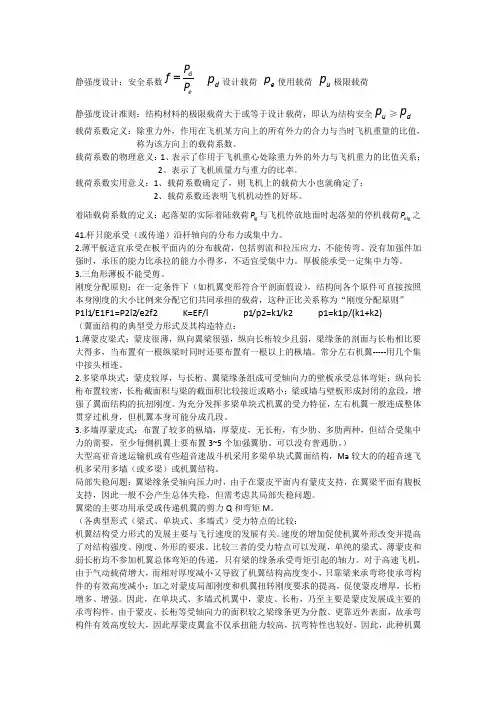

静强度设计：安全系数dePfP dp设计载荷 ep使用载荷 up极限载荷

静强度设计准则：结构材料的极限载荷大于或等于设计载荷，即认为结构安全up≥dp

载荷系数定义：除重力外，作用在飞机某方向上的所有外力的合力与当时飞机重量的比值，

称为该方向上的载荷系数。

载荷系数的物理意义：1、表示了作用于飞机重心处除重力外的外力与飞机重力的比值关系；

2、表示了飞机质量力与重力的比率。

载荷系数实用意义：1、载荷系数确定了，则飞机上的载荷大小也就确定了；

2、载荷系数还表明飞机机动性的好坏。

着陆载荷系数的定义：起落架的实际着陆载荷lgP与飞机停放地面时起落架的停机载荷lgoP之

41.杆只能承受（或传递）沿杆轴向的分布力或集中力。

2.薄平板适宜承受在板平面内的分布载荷，包括剪流和拉压应力，不能传弯。没有加强件加强时，承压的能力比承拉的能力小得多，不适宜受集中力。厚板能承受一定集中力等。

3.三角形薄板不能受剪。

刚度分配原则：在一定条件下（如机翼变形符合平剖面假设），结构间各个原件可直接按照本身刚度的大小比例来分配它们共同承担的载荷，这种正比关系称为“刚度分配原则”

P1l1/E1F1=P2l2/e2f2 K=EF/l p1/p2=k1/k2 p1=k1p/(k1+k2)

（翼面结构的典型受力形式及其构造特点：

1.薄蒙皮梁式：蒙皮很薄，纵向翼梁很强，纵向长桁较少且弱，梁缘条的剖面与长桁相比要大得多，当布置有一根纵梁时同时还要布置有一根以上的枞墙。常分左右机翼-----用几个集中接头相连。

2.多梁单块式：蒙皮较厚，与长桁、翼梁缘条组成可受轴向力的壁板承受总体弯矩；纵向长桁布置较密，长桁截面积与梁的截面积比较接近或略小；梁或墙与壁板形成封闭的盒段，增强了翼面结构的抗扭刚度。为充分发挥多梁单块式机翼的受力特征，左右机翼一般连成整体贯穿过机身，但机翼本身可能分成几段。

《小型扑翼飞行器的结构设计及仿真分析》

一、引言

随着科技的不断发展，扑翼飞行器因其高效、灵活的飞行特点，在军事侦察、环境监测、生物仿生学等领域中受到了广泛的关注。本文旨在探讨小型扑翼飞行器的结构设计及其仿真分析，为扑翼飞行器的设计与研发提供理论依据。

二、小型扑翼飞行器的结构设计

（一）基本框架设计

小型扑翼飞行器的结构主要由以下几个部分组成：框架、动力系统、驱动系统、飞行控制系统和扑翼机构。其中，框架是整个飞行器的基础，负责支撑和固定其他部件。

（二）扑翼机构设计

扑翼机构是扑翼飞行器的核心部分，其设计直接影响到飞行器的飞行性能。扑翼机构主要包括翼片、连杆、驱动装置等。翼片的设计要考虑到空气动力学特性，以提高飞行器的升力和稳定性。连杆和驱动装置的设计要保证翼片的运动轨迹和速度，以实现高效的能量转换。

（三）动力系统与驱动系统设计

动力系统通常采用电动或燃油发动机，为飞行器提供动力。驱动系统则负责控制扑翼机构的运动，通常采用舵机或电机等。在设计中，要考虑到动力系统的功率、重量、体积等因素，以及驱动系统的控制精度和可靠性。

（四）飞行控制系统设计

飞行控制系统是扑翼飞行器的重要组成部分，负责控制飞行器的姿态和轨迹。通常采用微处理器和传感器等设备实现控制。在设计中，要考虑到控制系统的稳定性、响应速度和抗干扰能力等因素。

三、仿真分析

（一）仿真模型的建立

利用计算机仿真软件，建立小型扑翼飞行器的三维模型。模型要尽可能地反映真实情况，包括各部件的尺寸、重量、材料等参数。

（二）仿真实验过程

在仿真软件中，对模型进行动力学分析和运动学分析。通过改变模型的参数，如翼片形状、连杆长度、驱动速度等，观察飞行器的飞行性能变化。同时，还可以通过仿真实验分析飞行控制系统的控制效果和稳定性。

（三）仿真结果分析

根据仿真实验的结果，分析各参数对飞行器性能的影响。通过对比不同设计方案的仿真结果，选择最优的设计方案。同时，还要对飞行控制系统的控制效果和稳定性进行分析，以提高飞行器的整体性能。
