内墙变形缝安全技术交底模板

建筑工程中结构变形缝施工技术

摘要：建筑工程的各部分结构不可避免的会受到温度等各种因素的影响而发生变形,结构变形就会导致开裂的现象发生,在施工中就要预留出变形缝给结构的变形留出空间,能够起到稳定建筑结构,防止更大面积裂缝的产生。本文对建筑工程中结构变形缝施工技术进行分析。

关键词：建筑工程；变形缝；危害；施工技术

1变形缝的危害

在目前来看，变形缝的危害主要可以分为2个方面：第一是对于日常生活的影响，在很多的建筑中，都会出现变形缝，既然是缝隙，就具有一定的空间。所以很多出现了变形缝的建筑，都会出现室内漏风的现象。这种现象在夏天并不明显，但是到了冬天，就会直接影响到房屋的温度，让房屋的温度急剧下降。在北方地区，如果变形缝出现在暖气附近，那么经过这种长时间的冷风吹动，很可能导致暖气出现炸裂的情况。对于人们的生活非常不利。第二是会导致危害的出现。变形缝的出现也就意味着建筑本身的结构已经发生了变化，这种变化最直接的影响就是会让建筑原本的安全性开始逐渐下降，当变形缝达到一定数量的时候，可能会导致墙体脱落等现象的发生。

2建筑工程结构变形缝类型

由于受到地基不均匀沉降、环境温度变化等影响给建筑物带来的不安全因素，因有变形缝的存在可以把建筑物分成不同部分，各个部分可以自由变化。变形缝依据用途不同分为防震缝、沉降缝和伸缩缝三类。

2.1沉降缝

假如建筑物基层的土质有比较大的差别，或邻近建筑物的其它部分的荷载、结构形式和高度有较大差别，就比较容易出现建筑物不均匀沉降问题，对建筑物施工安全造成严重威胁，为此要进行沉降缝的设置。为了防止出现位移或不均匀的沉降问题，要在施工中设置垂直缝，也就是依据不同刚度，把建筑物分成几个独立部分，各个部分都能够自由沉降。沉降缝可以把建筑物基础一直到屋顶构件全部都断开，其宽度也能随地基与建设高度变化而发生变化。

2.2伸缩缝

伸缩缝结构变形缝也被称作为温度缝或者热胀冷缩缝。这种变形缝和温度有着非常密切的关系。其出现的主要原因目前来看有2个。一是温度的变化过大，在很多的地区，建筑设计的过程中，往往没有考虑到温度的影响，因此当昼夜温差过大时，材料都会出现热胀冷缩的现象，导致出现结构变形缝。这种现象在我国的东北尤其常见。随着这种热胀冷缩现象的反复出现，对于建筑工程的破坏是非常大的。在严重时，不仅会出现结构变形缝还会出现非常严重的墙体脱落等现象。这些都是不能避免的。二是温度的极致超过了设计的标准，在很多时候，一旦温度达到了极致，那么就会对建筑产生巨大的破坏，因此，很多建筑在设计时都会考虑到温度的极致情况，但是温度越极致，需要的保护措施就越多，而且价格也越高昂，往往开发商根本不能满足这个标准。例如在东北的漠河地区，往往会出现–50℃的极端天气，这种天气下，对建筑会造成巨大的破坏，最终导致伸缩缝的出现。

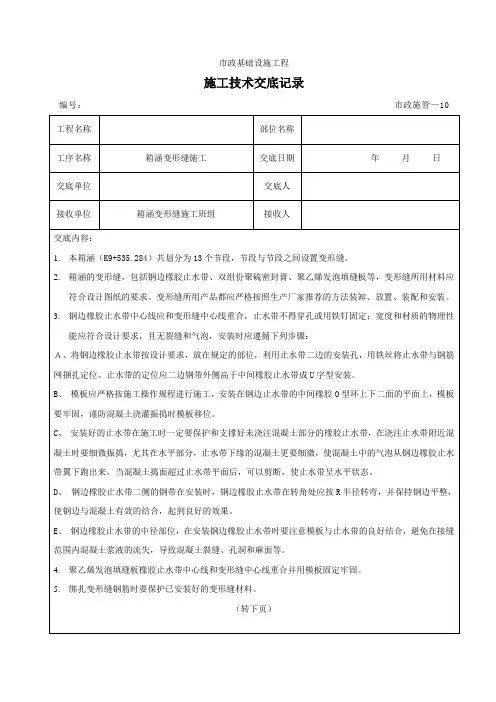

市政基础设施工程

施工技术交底记录

编号： 市政施管—10

工程名称 部位名称

工序名称 箱涵变形缝施工 交底日期 年 月 日

交底单位 交底人

接收单位 箱涵变形缝施工班组 接收人

交底内容：

1. 本箱涵（K9+535.284）共划分为13个节段，节段与节段之间设置变形缝。

2. 箱涵的变形缝，包括钢边橡胶止水带、双组份聚硫密封膏、聚乙烯发泡填缝板等，变形缝所用材料应符合设计图纸的要求。变形缝所用产品都应严格按照生产厂家推荐的方法装卸、放置、装配和安装。

3. 钢边橡胶止水带中心线应和变形缝中心线重合，止水带不得穿孔或用铁钉固定；宽度和材质的物理性能应符合设计要求，且无裂缝和气泡，安装时应遵循下列步骤：

Ａ、将钢边橡胶止水带按设计要求，放在规定的部位，利用止水带二边的安装孔，用铁丝将止水带与钢筋网捆扎定位。止水带的定位应二边钢带外侧高于中间橡胶止水带成U字型安装。

B、 模板应严格按施工操作规程进行施工，安装在钢边止水带的中间橡胶O型环上下二面的平面上，模板要牢固，谨防混凝土浇灌振捣时模板移位。

C、 安装好的止水带在施工时一定要保护和支撑好未浇注混凝土部分的橡胶止水带，在浇注止水带附近混凝土时要细微振捣，尤其在水平部分，止水带下缘的混凝土更要细微，使混凝土中的气泡从钢边橡胶止水带翼下跑出来，当混凝土捣面超过止水带平面后，可以剪断，使止水带呈水平状态。

D、 钢边橡胶止水带二侧的钢带在安装时，钢边橡胶止水带在转角处应按R半径转弯，并保持钢边平整，使钢边与混凝土有效的结合，起到良好的效果。

E、 钢边橡胶止水带的中径部位，在安装钢边橡胶止水带时要注意模板与止水带的良好结合，避免在接缝范围内混凝土浆液的流失，导致混凝土裂缝、孔洞和麻面等。

单位工程名称

施工部位 施工单位

施工内容 日期

填充墙砌筑安全技术交底

交底内容：

一、材料准备

砂加气混凝土砌块、加气混凝土砌块、M5预拌干混砌筑砂浆、HRB400级C12、10、

8、6钢筋、12mm厚木胶板、木方、脚手架、钢管等；混凝土采用商品混凝土。

二、施工机具

1•测量、放线、检验：皮数杆、水准仪、经纬仪、2m靠尺、楔形塞尺、托线板、线坠、钢卷尺、水平尺、小线。

2•施工操作：应备有大铲、瓦刀、灰槽、泥桶、砖夹子、筛子、运砖车、灰浆车、翻斗车、扫帚。

三、作业条件

1、对进场的砂加气混凝土砌块、加气混凝土砌块型号、规格、数量、质量和堆放位置等已经进行检查、验收，满足施工要求。

2、所需机具设备已准备就绪，并已安装就位。

3、墙体基层已经清扫干净，并在基层上弹出纵横墙轴线、边线、门窗洞口位置线及其它尺寸线，轴线、墙身线、门窗洞口线等已经过技术核验。

4、在房屋四角或楼梯间转角等处设立皮数杆，并办好预检手续。

5、上道工序已经验收合格，并办理交接手续。

6、砌筑砂浆和灌孔洞用混凝土根据设计要求进行施工。

7、砌筑用的砌筑马凳支架已钉设完成、垂直运输机具准备就绪。

8、施工人员已经接受进场三级安全教育工作，并且学习并掌握施工技术、安全交底内容。

四、质量要求

填充墙砌体施工质量要求应符合《砌体工程施工质量验收规范》(GB50203-2011)的规定。

项 序 检查项目 允许偏差或允许值

主控项目 1 砌块强度等级 设计要求MU

2 砂浆强度等级 设计要求M

3 砌筑留搓 第6.2.3条

4 水平灰缝饱满度 ±90%

5 竖向灰缝饱满度 ±80%

6 轴线位移 W10mm

7 垂直度（每层）（W3m） W5mm

般项目 1 水平灰缝厚度竖向宽度 W15mm

2 基础顶面和楼面标咼 土15mm

3 表面平整度 W8mm

4 门窗洞口 ±5mm

5 窗口位移 W10mm

6 水平灰缝平直度 混水：5mm

施工技术交底记录 湘质监统编

施20015-11

工程名称:

施工单位： 编号：

项目技术负责人： 项目专业施工员： 项目专业质量检查员：

专业班组长： 交底时间： 年 月 日 交底地址：项目会议室

交底内容

一、交底分部（子分部）、分项工程名称：屋面工程

二、交底内容摘要：本次交底楼栋为11、12、21、22、23#栋

一、编制说明

序号 类别 名 称

1

标准

规范 《建筑工程施工质量验收统一标准》GB50300-2013

2 《混凝土结构工程施工质量验收规范》GB50204-2015

3 《屋面工程质量验收规范》GB50207-2012

4 《屋面工程技术规范》GB50345-2012

5 《倒置式屋面工程技术规程》JGJ230-2010

6 《平屋面建筑构造》12J201

7 《坡屋面工程技术规范》JGJ155-2013

8

相关

文件

9 工程施工图纸、图纸会审及设计变更等

10 施工组织设计

11 高层住宅建筑工程交房标准

12 工程技术构造标准

13

二、工程概况

2.1 屋面概况

项目 内容

工程组成 由1层地下室（局部2层）、1栋3层、25栋高层组成，总建筑面积33.83万m2

建筑总高度 2#、6#栋57.1m,9#、10#、11#、21#、12#、20#、22#、23#栋60.1m，3#、4#、26#66.1m，8#、13#、14#、18#、19#、24#、25#栋69.1m。

屋面面积 914m2、376m2、443m2、441m2、322m2、500m2

防水等级 I级

防水材料 1.5厚非固化橡胶沥青+3厚改性沥青自粘防水卷材

屋面构造类别 倒置式平屋面 \坡屋面
