矿井井底车场设计依据及要求

MTT 5026-1999 煤矿矿井井底车场硐室设计规范

MT/T 5026-1999

煤矿矿井井底车场硐室设计规范

Code for design of chambers

around pit-bottom of coal mine

1999-01-11 公布 1999-08-01

实施

国家煤炭工业局 公布

中华人民共和国行业标准

煤矿矿井井底车场硐室设计规范

Code for design of chambers

around pit-bottom of coal mine

MT/T 5026-1999

主编单位：煤炭工业部武汉设计研究院

批准部门：国家煤炭工业局

施行日期：1999年8月1日

前 言

本规范是按照国家计委计综合(19如)30号文的要求，由煤炭工业部武汉设计研究院编制而成。

在编制过程中，规范编制组进行了广泛调查研究，认真总结原“煤矿矿井井底车场砌室设计技术规定”执行以来的体会，吸取了近年来成熟的科研成果和新技术，广泛征求了有关单位的意见，最后由煤炭工业部组织审查定稿。

本规范共分8章，要紧内容有：总则、差不多规定、主排水系统硐室、主变电所、运输系统硐室、井下爆破材料硐室、安全设施铜室、其他硐室。

本规范由煤炭工业部武汉设计研究院负责讲明。

主编单位：煤炭工业部武汉设计研究院

目 次

1、总则……………………………………………………………………… 109

2、差不多规定………………………………………………………………… 110

3、主排水系统硐室……………………………………………………………111

3.l 主排水泵嗣室………………………………………………………111 3.2 管子道…………………………………………………………… 112

作 品 说 明 书

作品名称： 现代化矿井井底车场模型

参赛单位： 安 徽 理 工 大 学

作者姓名：白壮壮 汪洋 陶争 郑磊 陈成

指导老师： 张 向 阳 鲍 鸣

第三届全国高等学校采矿工程专业学生实践作品大赛作品说明书

2

模 型 井 底 车 场 部 分

模 型 全 景 第三届全国高等学校采矿工程专业学生实践作品大赛作品说明书

3

目 录

一 作品基本信息 -----------------------------------4

二 作品创作目的，创作思路和创作过程----------------6

三 作品演示操作指南--------------------------------7

第三届全国高等学校采矿工程专业学生实践作品大赛作品说明书

4 一 作品基本信息

(一) 作品名称

现代化矿井井底车场模型

（二）作品背景

由于现代化矿井产量大，传统的矿车运输无法满足煤炭的运输需求，转而采用运输连续性高、安全性好、效率高、运输量大的胶带输送机承担大巷煤炭运输任务。因此，现代化矿井的井底车场大多为胶带输送机立井井底车场。本模型的创作原型为箕斗装载硐室在辅助井底车场水平以上，主井清理平巷与辅助井底车场在同一水平的胶带全上提立井立式井底车场。在日常教学中，采矿本科生缺乏对井底车场结构和功能的认识，本模型对现实中井底车场主要巷道和硐室的布置进行展示，并重点演示车场内主副井提升和进风以及煤炭在井底车场内的装载环节，从而加深采矿工程专业学生对现代化矿井井底车场结构和生产环节的认识，提高教学效果。

（三） 作品主要组成部分

1煤矿现代化矿井胶带全上提井底车场巷道和硐室布置系统；

2现代化矿井地面工业广场平面布置模型。

第三届全国高等学校采矿工程专业学生实践作品大赛作品说明书

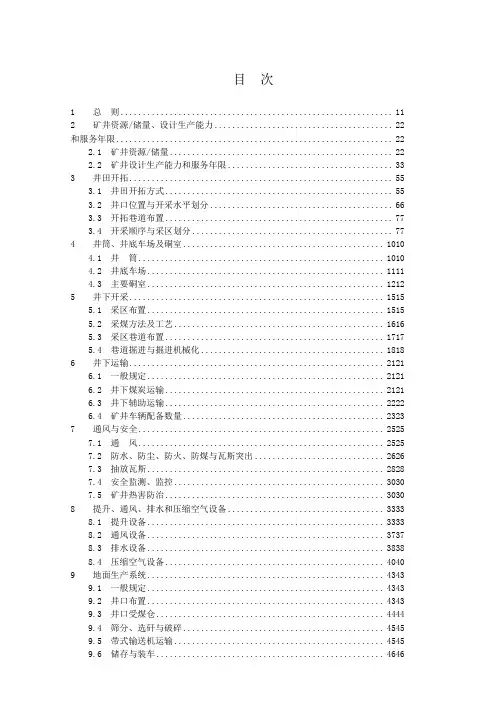

目 次

1 总 则 ............................................................. 11

2 矿井资源/储量、设计生产能力 ........................................ 22

和服务年限 .............................................................. 22

2.1 矿井资源/储量 .................................................. 22

2.2 矿井设计生产能力和服务年限 ..................................... 33

3 井田开拓 ........................................................... 55

3.1 井田开拓方式 ................................................... 55

3.2 井口位置与开采水平划分 ......................................... 66

3.3 开拓巷道布置 ................................................... 77

3.4 开采顺序与采区划分 ............................................. 77

4 井筒、井底车场及硐室 ............................................. 1010

4.1 井 筒 ....................................................... 1010

1井底车场及硐室安全标准大同煤矿集团公司安全管理监察局编制

2前言本标准是根据《GB50416-2007煤矿井底车场硐室设计规范》、《GB50125-2005煤炭工业矿井设计规范》，由同煤集团安监局会同有关单位共同编制。编制过程中，编写组进行了调查研究，广泛征求意见，参考国家有关资料，反复修改，最后由安监局组织审查定稿。本标准共分七节。内容包括：基本规定、主排水系统、主变电所、运输系统硐室、井下爆炸材料硐室、安全设施硐室、其它硐室。本标准适用煤矿安全管理人员对煤矿井筒及相关硐室的安全管理和监管，并作为《矿井安全风险评估报告》的评估、检查内容，其中第一节《基本规定》条文为强制性条文，必须严格执行。本标准在执行过程中，如有需要对标准进行修改和补充之处，请将意见和有关资料电子版发送至集团公司安监局安全体系建设办公室，邮箱：ajjstx@。本标准的主编单位、参编单位和主要起草人：主编单位：同煤集团安监局参编单位：四老沟矿、同发东周窑矿主要起草人：薛龙山史永强张功王力李东升史朝辉马栋

31基本规定1.0.1井底车场硐室布置应满足使用方便，便于设备安装、检修及运输的要求，还应符合防水、防火等安全要求。1.0.2井底车场主要硐室位置，应选择在比较稳定坚硬的岩（煤）层中，并应避开断层、破碎带、含水层和采空区。不得布置在有煤与瓦斯突出危险的煤层和冲击地压的煤层中。1.0.3井下机电硐室应设在进风流中。如果硐室深度不超过6m，入口宽度不小于1.5m且无瓦斯涌出，可采用扩散通风。1.0.4机电设备硐室地面宜高出外部巷道底板，并应采用混凝土铺底，铺底厚度不小于0.1m，空气温度不得超过30℃。1.0.5机电设备硐室进出口或通道中，必须安装向外开启的防火门或防火栅栏两用门。1.0.6对含水性强的围岩硐室，其支护应采取防水防潮措施，机电设备硐室不应有滴水现象。1.0.7井下爆炸材料库必须有独立的通风系统，其回风流必须直接引入矿井的总回风巷或主要回风巷中。1.0.8矿井水文地质条件复杂或有突水淹井危险的矿井，必须在井底车场的石门或大巷以及其他有突水危险的地区设置防水闸门。1.0.9井下爆炸材料库最大存放量不得超过矿井3天炸药需要量和lO天电雷管需要量。1.0.10井下消防材料库应设在每一个生产水平的井底车场或主要运输大巷中，并应装备消防列车。
