接地工程施工方案

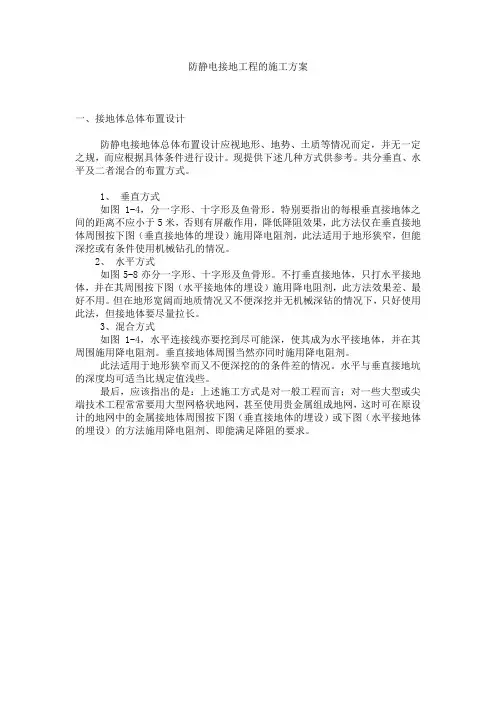

防静电接地工程的施工方案

一、接地体总体布置设计

防静电接地体总体布置设计应视地形、地势、土质等情况而定，并无一定之规，而应根据具体条件进行设计。现提供下述几种方式供参考。共分垂直、水平及二者混合的布置方式。

1、 垂直方式

如图1-4，分一字形、十字形及鱼骨形。特别要指出的每根垂直接地体之间的距离不应小于5米，否则有屏蔽作用，降低降阻效果，此方法仅在垂直接地体周围按下图（垂直接地体的埋设）施用降电阻剂，此法适用于地形狭窄，但能深挖或有条件使用机械钻孔的情况。

2、 水平方式

如图5-8亦分一字形、十字形及鱼骨形。不打垂直接地体，只打水平接地体，并在其周围按下图（水平接地体的埋设）施用降电阻剂，此方法效果差、最好不用。但在地形宽阔而地质情况又不便深挖并无机械深钻的情况下，只好使用此法，但接地体要尽量拉长。

3、混合方式

如图1-4，水平连接线亦要挖到尽可能深，使其成为水平接地体，并在其周围施用降电阻剂。垂直接地体周围当然亦同时施用降电阻剂。

此法适用于地形狭窄而又不便深挖的的条件差的情况。水平与垂直接地坑的深度均可适当比规定值浅些。

最后，应该指出的是：上述施工方式是对一般工程而言；对一些大型或尖端技术工程常常要用大型网格状地网，甚至使用贵金属组成地网，这时可在原设计的地网中的金属接地体周围按下图（垂直接地体的埋设）或下图（水平接地体的埋设）的方法施用降电阻剂、即能满足降阻的要求。

二、施工方法

１、在现场按３：２的比例，把降阻剂加水搅拌均匀，成浆糊状。立即倒入放好接地体的坑中，再填满细土并夯实。

２、施工图示

３、在垂直接地极使用降阻剂施工，无机械打孔条件时，可预定敷设降阻剂的接地极外径，加工一钢管作为外模，放在人工开挖的大口接地坑中（如下图）。把接地极放在钢模中央，使它们处于垂直位置。钢模外面用细土回填，调制好降阻剂，倒入钢模与接地极之间，然后用起重机向上拉出钢模。再浇水夯实

为确保电力系统、通信系统、建筑物及各种设备的安全运行，防止雷击、过电压等自然灾害对设备造成损害，根据《防雷及接地安装施工工艺标准》及相关规定，特制定本接地安装施工方案。

二、施工范围

1. 电力系统接地；

2. 通信系统接地；

3. 建筑物接地；

4. 设备接地。

三、施工内容

1. 接地体埋设

（1）根据设计要求，选择合适的接地体材料，如角钢、钢管、扁钢等；

（2）挖掘接地沟，确保接地沟深度符合设计要求；

（3）将接地体埋入接地沟，并按要求进行焊接；

（4）回填土壤，确保接地体稳定。

2. 接地引下线敷设

（1）根据设计要求，选择合适的接地引下线材料，如镀锌钢管、镀锌扁钢等；

（2）在建筑物、设备等处安装接地引下线；

（3）将接地引下线与接地体进行焊接。

3. 接地母线焊接

（1）根据设计要求，选择合适的接地母线材料，如镀锌扁钢、镀锌钢管等；

（2）在接地体、接地引下线等处安装接地母线；

（3）将接地母线与接地体、接地引下线等进行焊接。

4. 接地电阻测试

（1）使用接地电阻测试仪，对接地系统进行测试； （2）根据测试结果，调整接地系统，确保接地电阻符合设计要求。

四、施工工艺要求

1. 施工人员需具备相应的资质，熟悉接地安装施工工艺；

2. 施工现场应保持整洁，不得有杂物堆放；

3. 施工过程中，注意安全，遵守操作规程；

4. 施工材料应符合国家标准，确保质量；

5. 施工过程中，严格按照设计要求进行施工。

五、施工进度安排

1. 施工前期准备：1天；

2. 接地体埋设：2天；

3. 接地引下线敷设：2天；

4. 接地母线焊接：1天；

5. 接地电阻测试：1天；

6. 整体施工周期：7天。

六、质量保证措施

1. 施工前，对施工人员进行技术交底，确保施工人员了解施工工艺和质量要求；

2. 施工过程中，加强现场巡查，发现问题及时整改；

3. 施工完成后，进行接地电阻测试，确保接地系统符合设计要求；

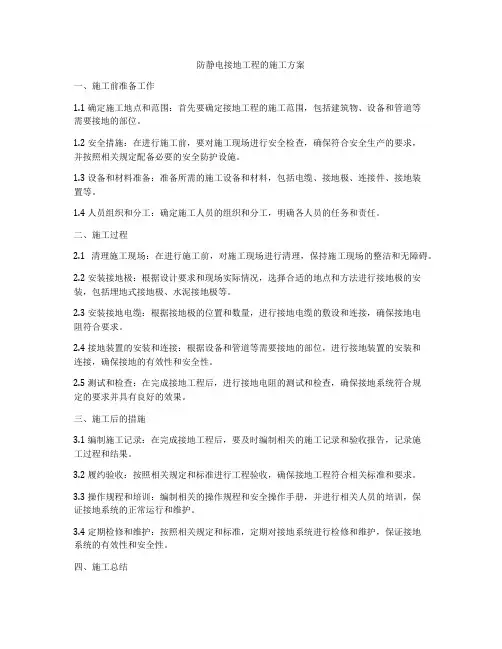

防静电接地工程的施工方案

一、施工前准备工作

1.1 确定施工地点和范围：首先要确定接地工程的施工范围，包括建筑物、设备和管道等需要接地的部位。

1.2 安全措施：在进行施工前，要对施工现场进行安全检查，确保符合安全生产的要求，并按照相关规定配备必要的安全防护设施。

1.3 设备和材料准备：准备所需的施工设备和材料，包括电缆、接地极、连接件、接地装置等。

1.4 人员组织和分工：确定施工人员的组织和分工，明确各人员的任务和责任。

二、施工过程

2.1 清理施工现场：在进行施工前，对施工现场进行清理，保持施工现场的整洁和无障碍。

2.2 安装接地极：根据设计要求和现场实际情况，选择合适的地点和方法进行接地极的安装，包括埋地式接地极、水泥接地极等。

2.3 安装接地电缆：根据接地极的位置和数量，进行接地电缆的敷设和连接，确保接地电阻符合要求。

2.4 接地装置的安装和连接：根据设备和管道等需要接地的部位，进行接地装置的安装和连接，确保接地的有效性和安全性。

2.5 测试和检查：在完成接地工程后，进行接地电阻的测试和检查，确保接地系统符合规定的要求并具有良好的效果。

三、施工后的措施

3.1 编制施工记录：在完成接地工程后，要及时编制相关的施工记录和验收报告，记录施工过程和结果。

3.2 履约验收：按照相关规定和标准进行工程验收，确保接地工程符合相关标准和要求。

3.3 操作规程和培训：编制相关的操作规程和安全操作手册，并进行相关人员的培训，保证接地系统的正常运行和维护。

3.4 定期检修和维护：按照相关规定和标准，定期对接地系统进行检修和维护，保证接地系统的有效性和安全性。

四、施工总结 通过以上的施工方案和措施，可确保防静电接地工程的施工质量和安全性，有效地预防和控制静电对设备和人员的伤害，保证生产和工作的正常进行。同时，也能保障设备和建筑物的安全和使用寿命，对促进生产和经济效益具有重要的意义。

接地施工方案

接地施工方案

一、施工前的准备

1.施工前需进行现场勘察和测量，并编制详细的工程图纸。

2.准备好所需的施工材料和设备，包括接地电线、接地棒、接地装置、接地拍等。

二、施工步骤

1.确定接地点：根据电气设备的特点和要求，确定合适的接地点。一般来说，接地点应尽可能靠近电气设备，并选择土壤湿度好、电阻低的地方。

2.挖掘接地井：根据设计要求，挖掘接地井。接地井的深度一般为2-3米，直径为0.5-1米。井的内壁应平整，并保持干燥。

3.安装接地材料：将接地棒或接地装置放入接地井中，使其与接地井连接紧密。接地棒应垂直放置，并与地面保持一定的距离。

4.连接接地线：将接地线与接地装置或接地棒连接，确保连接牢固，防止接触不良。

5.布置接地线：根据设计要求，将接地线铺设在地下。接地线应与其他设备和电线隔离，并保持一定的安全距离。接地线应穿过接地拍，并定期进行检查，保证接地线的可靠性和连通性。

6.接地测试：在施工完成后，对接地系统进行测试。通过测量接地电阻、测试接地电压等指标，判断接地系统的有效性和安全性。

三、施工安全措施

1.施工人员需穿戴符合规定的防护设备，包括安全帽、防护手套、防护鞋等。

2.施工现场应设置专人负责安全工作，防止人员和设备的意外伤害。

3.施工过程中，注意避免与其他设备和电气线路的直接接触，防止触电和其他安全事故发生。

4.在施工期间，必须严格按照施工方案进行操作，禁止任何违反安全规定的行为。

四、施工后的验收

1.施工完成后，应及时对接地系统进行验收，确保接地效果符合设计要求和国家标准。

2.对接地电阻、接地电压等指标进行测量，与设计要求进行比对，判断接地系统是否有效。

3.如发现接地系统存在问题，应及时进行整改和修复，直至达到设计要求为止。

通过以上的步骤和措施，可以保证接地施工的质量和安全。同时，施工人员需要具备一定的专业知识和技能，严格按照施工方案进行操作，提高接地系统的可靠性和安全性。
