广联达BIM5D软件说明

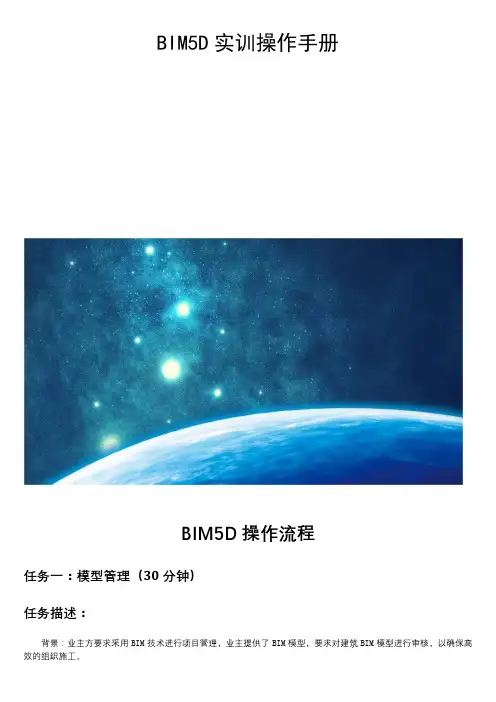

BIM5D实训操作手册BIM5D操作流程任务一：模型管理（30分钟）任务描述：背景：业主方要求采用BIM技术进行项目管理，业主提供了BIM模型，要求对建筑BIM模型进行审核，以确保高效的组织施工。

你作为本项目主体结构工长，要做好施工前的准备工作，其中一项为审查施工图纸，修正图纸中的错误。

为此你做充分的准备，将以工程模型对项目组成员讲解工程概况，并对项目中较复杂的坡道、排水沟、积水坑相关部位采用剖切的方式进行讲解，如下图所示：请制做剖面图操作步骤：一、新建项目打开一个BIM5D的软件并新建项目打开界面：新建后界面注意：在新建的界面内包含的基础数据、模型管理、技术应用、商务应用及碰撞检查5个方面的内容即是广联达BIM5D的内容从这五个方面我们将对整个项目的施工进行分析。

二、导入相应的模型文件所需文件：igms格式的BIM5D模型文件任务内容：按照不同专业，分别上传土建、结构、机电的模型文件。

第一步：打开【模型管理】模块中的【模型文件】,然后点击【新建分组】（实现按专业管理模型文件；相同的可以在分组下点击【新建子分组】按钮，进行专业模型细化管理。

）建立土建、结构、机电三个分组。

第二步：点击专业名称，在该名称下点击【添加模型】来添加相应的模型文件（分别按照专业找到相应的模型文件）土建模型名称为广联达办公大厦GCL10，钢筋模型为广联达办公大厦ggj，其他为安装专业模型文件。

第三步：添加相应的土建模型文件三、模型浏览关联完模型文件之后，进入到模型浏览的界面并在楼层中选择一层或是几层的楼层模型显示。

（一）模型浏览界面的切面功能以基础层为例绘制一个竖直的切面并进行相应的切面操作第一步：打开【模型浏览】界面，点开楼层【区域-1】的下拉列表，选择基础层的模型，（在操作过程中关闭不相关的部分模块，能够更好的进行操作。

）第二步：点击“创建一个竖直切面”或“创建一个水平切面”的按钮，选择相应的角度或是调整切面来绘制对应的切面。

施工现场三维布 置
BIM模架
当我想检 查模型时
BIM审图
当我想直 观浏览时
BIM浏览器
当我想建立 BIM平台， 实现集成应
用时
BIM5D
GBIMS
BIM算量系列
土建算量
BIM算量是BIM的典型应用之一 避免重复建模，提高各专业算量效率
安装算量
钢筋算量
精装算量
MagiCAD--机电工程师专属的BIM软件
PC端+移动应用+web端+云的多级协同应用方案
BIM云
材质库
获取应用信息
现场采集数据
质量、安全、进度、模型信息
现场工程师
BIM5D
BIM工程师
模型数据
Ipad浏览端
管理层
管理层
WEB端管理仓
目录
BIM概述
广联达 BIM体系
BIM5D 产品介绍
BIM5D 应用场景
接入多种外部模型文件 内嵌三维构件库
自动统计工程量 提供临建成本和结算依据
一键生成方案
快美 速观
智合 能理
构件库全为矢量模型 高分辨率模型，更真实
内嵌规范，合理检查， 减少消防、二次搬运风险
施工现场三维布置
BIM模板脚手架软件 专业也能玩酷
采用BIM理念设计开发的针对于脚手架搭 设、模板施工下料、模板支架设计软件。
94%
96%
建筑设计类
76%
90%
92%
数据来源：McGraw Hill《2015年中国建筑信息模型（BIM）概况》
中国行业发展环境
国内的BIM政策
《2011～2015建筑业信息化发展纲要》中， 把BIM作为支撑行业产业升级的核心技术重点 发展；全文中9次提到 BIM

BIM5D操作流程任务一：模型管理（30分钟）任务描述：背景：业主方要求采用BIM技术进行项目管理，业主提供了BIM模型，要求对建筑BIM 模型进行审核，以确保高效的组织施工。

你作为本项目主体结构工长，要做好施工前的准备工作，其中一项为审查施工图纸，修正图纸中的错误。

为此你做充分的准备，将以工程模型对项目组成员讲解工程概况，并对项目中较复杂的坡道、排水沟、积水坑相关部位采用剖切的方式进行讲解，如下图所示：请制做剖面图操作步骤：一、新建项目打开一个BIM5D的软件并新建项目打开界面：新建后界面注意：在新建的界面内包含的基础数据、模型管理、技术应用、商务应用及碰撞检查5个方面的内容即是广联达BIM5D的内容从这五个方面我们将对整个项目的施工进行分析。

二、导入相应的模型文件所需文件：igms格式的BIM5D模型文件任务内容：按照不同专业，分别上传土建、结构、机电的模型文件。

第一步：打开【模型管理】模块中的【模型文件】,然后点击【新建分组】（实现按专业管理模型文件；相同的可以在分组下点击【新建子分组】按钮，进行专业模型细化管理。

）建立土建、结构、机电三个分组。

第二步：点击专业名称，在该名称下点击【添加模型】来添加相应的模型文件（分别按照专业找到相应的模型文件）土建模型名称为广联达办公大厦GCL10，钢筋模型为广联达办公大厦ggj，其他为安装专业模型文件。

第三步：添加相应的土建模型文件三、模型浏览关联完模型文件之后，进入到模型浏览的界面并在楼层中选择一层或是几层的楼层模型显示。

（一）模型浏览界面的切面功能以基础层为例绘制一个竖直的切面并进行相应的切面操作第一步：打开【模型浏览】界面，点开楼层【区域-1】的下拉列表，选择基础层的模型，（在操作过程中关闭不相关的部分模块，能够更好的进行操作。

）第二步：点击“创建一个竖直切面”或“创建一个水平切面”的按钮，选择相应的角度或是调整切面来绘制对应的切面。

下面以绘制竖直的切面为例介绍其相应的功能：第三步：点击“移动选中的界面”的按钮，用鼠标的左键点击竖直的切面即可以移动切面的位置，可以看到不同剖面的结构。

BIM5D操作手册任务一：项目资料任务描述：在BIM应用过程中需要对项目进行基础数据录入及对多专业模型进行管理；根据项目的基本内容，在BIM系统中导入多专业模型并进行相应的基础数据录入项目资料中包含【项目概况、单体楼层、机电系统设置、模型导入、图纸录入、变更登记、施工单位】等基础数据，基于BIM系统应用时需对基本数据进行简单的录入。

操作步骤：一、新建项目打开一个BIM5D的软件并新建项目打开界面：点击“新建工程”按钮后会弹出“设置向导”的界面，即输入相关的工程信息，如下：设置向导完成后，即进入新建工程的主页面：注意：在新建的界面内包含的基础应用、技术应用、商务应用及碰撞检查4个方面的内容即是广联达BIM5D的内容，从这四个方面我们将对整个项目的施工进行分析。

二、导入相应的模型文件所需文件：igms格式的BIM5D模型文件任务内容：按照不同专业，分别上传土建、结构、场地布置的模型文件。

第一步：打开菜单栏中的【模型导入】,然后点击【新建分组】（实现按专业管理模型文件；相同的可以在分组下点击【新建子分组】按钮，进行专业模型细化管理。

）建立土建、结构、机电三个分组。

第二步：点击专业名称，在该名称下点击【添加模型】来添加相应的模型文件（分别按照专业找到相应的模型文件）土建模型名称为【广联达办公大厦BIM5D标准工程.GCL10】，钢筋模型为【广联达办公大厦ggj】。

第三步：添加相应的土建模型文件第四步：点击【场地模型】页签，进入场地模型载入界面，新建三个不同阶段场地模型分组，即基础、主体、装修施工阶段，点击添加模型分别载入三个阶段场地模型，如下图所示最后，完成模型导入。

三、调整实体及场地模型位置任务内容：使实体模型和场地模型进行基准点对应。

第一步：重新回到实体模型界面，选择实体模型，点击模型预览，如下图所示，进入模型预览界面第二步：在模型预览界面，勾选全部楼层，显示出全部实体模型；点击施工场地，选择任意一个施工阶段的场地模型，使场地模型也同时显示。
