QJZ-2×200／1140SA矿用隔爆兼本质安全型双速双回路真空磁力起动器

一、概述：

QJZ一2×200／1140SA矿用隔爆兼本质安全双速双回路真空磁力起动器(以下简称起动器)适用于含有甲烷及煤尘爆炸危险的煤矿井下，可分别控制二台三相交流双绕组双速电动机，也可以同时控制二台双绕组双速电动机是煤矿井下大功率双速驱动输送机、皮带输送机、刨煤机等的必备电控设备。

该起动器采用快速开门结构和可靠的闭锁装置，结构合理，操作方便等优点。

起动器因采用了先进的真空接触器和电子保护单元，分断能力高，电寿命长，功能齐全，CMOS逻辑保护单元及固体显示单元，在国内居领先地位。

起动器内所有零部件和线路符合有关技术标准；并通过严格的质量控制，因此使起动器保养费用低，可大大减少因起动器出现故障而导致的停产事故。

二、工作条件：

1、海拨高度不超过2000米；

2、周围介质温度不高于+40％、不低于-20℃；

3、周围空气相对湿度不大于95％(25℃)；

4、安装面与垂直的倾斜度不超过l5度；．5、须能防止雨和雪侵入起动器内部。

三、外形尺寸见图l：

图l 外形图

四、主要性能和技术参数：

1、额定电压：ll40V或660V线路电压不低于额定值的75％不高于额定值的l l0％，起动器能可靠工作。

2、额定电流：2×200A

3、频率：50-60赫

4、电流整定范围与方式：

10-200A有级粗调、无级时钟式细调

5、主回路真空接触器性能指标：

(1)接通能力：2500A 100次

(2)通断能力：2000A 25次

(3)极限分断能力：4500A 3次

(4)电寿命：AC3负荷>60万次 AC4负荷>6万次

6、隔离换向开关分断能力2500A

7、控制双速电动机功率范围：(ηCOSO=0．75)

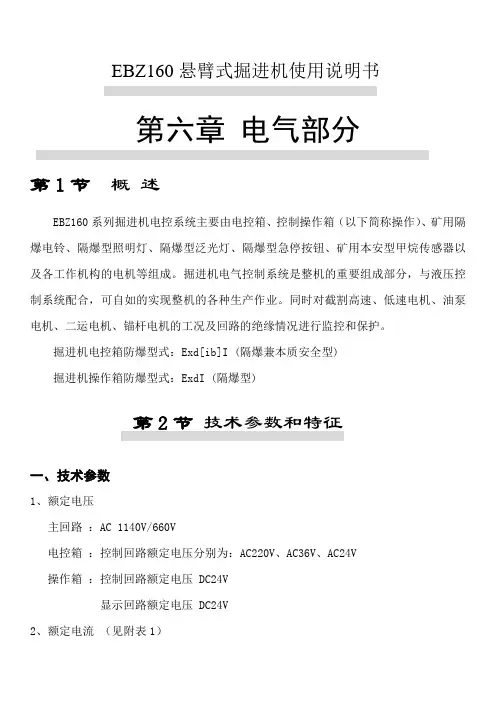

EBZ160悬臂式掘进机使用说明书

第六章 电气部分

第1节 概 述

EBZ160系列掘进机电控系统主要由电控箱、控制操作箱（以下简称操作）、矿用隔爆电铃、隔爆型照明灯、隔爆型泛光灯、隔爆型急停按钮、矿用本安型甲烷传感器以及各工作机构的电机等组成。掘进机电气控制系统是整机的重要组成部分，与液压控制系统配合，可自如的实现整机的各种生产作业。同时对截割高速、低速电机、油泵电机、二运电机、锚杆电机的工况及回路的绝缘情况进行监控和保护。

掘进机电控箱防爆型式：Exd[ib]I (隔爆兼本质安全型)

掘进机操作箱防爆型式：ExdI (隔爆型)

第2节 技术参数和特征

一、技术参数

1、额定电压

主回路 ：AC 1140V/660V

电控箱 ：控制回路额定电压分别为：AC220V、AC36V、AC24V

操作箱 ：控制回路额定电压 DC24V

显示回路额定电压 DC24V

2、额定电流 （见附表1）

3、额定频率 50Hz

4、输出分路数 5路

5、额定功率 （见附表1）

6、本安部分 本安电源 输入电压 DC 24V ；输出电压 DC 12V ；

最大负载电流 500mA

甲烷传感器 工作电压 DC12V

最大工作电流 130mA

二、使用条件

1、海拔高度不超过2000米；

2、周围环境温度-5℃~+40℃；

3、周围空气相对湿度不大于95%(+25℃)；

4、能承受掘进机的振动,与水平安装倾斜度不超过15°；

5、适合在有沼气爆炸性混合物隧道或矿井中；

6、无破坏绝缘的气体或蒸汽的环境中；

7、无长期连续滴水的地方；

8、污染等级3级；

9、安装类别Ⅲ类；

三、电控箱结构

电控箱是按照GB3836.1-2000《爆炸性气体环境用电气设备 通用要求》和GB3836.2-2000《爆炸性气体环境用电气设备 隔爆型“d” 》的标准设计，为隔爆兼本质安全型电气设备。其隔爆壳体是用钢板焊制而成的两个通过接线端子相互连接的独立腔体。上边为进出线腔（接线腔），下边为主腔。接线腔内设有接线端子和内接地端子。主腔的右侧装有隔离开关，隔板上装有主回路熔断器，主盘板占据了主腔大部分空间，其上装有控制变压器、真空接触器、阻容吸收器、中间继电器以及电流、电

ZBK-II型矿用胶带输送机

可编程（PLC）监控装置

使

用

说

明

书

常州联力自动化科技有限公司

ZBK-II型矿用胶带输送机PLC监控装置使用说明书

1

目 录

一 概述

二 装置组成及功能

三 工作原理

四 安装接线

五 使用操作方法

六 维护及故障维修

七 ZBK-II-K型矿用本安PLC

八 ZBK-II-D型矿用隔爆兼本安电源变换箱

ZBK-II型矿用胶带输送机PLC监控装置使用说明书

2

一 概述

ZBK-II型矿用胶带输送机可编程监控装置（以下简称装置），其主要设备为矿用本质安全型或矿用隔爆兼本质安全型设备，适用于煤矿井下有瓦斯和煤尘爆炸危险的环境，用于煤矿井下带式输送机及其它设备的电气控制、监测和综合保护，也适用于地面恶劣环境，用作冶金、化工、建材、电力、交通、粮食等行业恶劣环境中电气设备的控制装置。该装置采用ZBK-II-K型矿用本安可编程控制器（PLC）为核心控制单元，具有现场可编程、输入/输出点数可扩展、工作可靠、操作方便等特点，装置设计灵活、组网方便、保护功能齐全、显示信息丰富，可以可靠和方便的实现相关设备的控制联锁及保护功能。

二 装置组成及功能

1 该装置由ZBK-II-K型矿用本安PLC、ZBK-II-D型电源变换箱、磁力起动器、输送机保护传感器及信号联络装置等设备组成。组成监控装置设备的基本配置如表1，用户也可根据具体情况选配表2所列设备，组成功能更完善、强大的保护控制装置。

表１ 监控装置基本配置

名 称 型 号 结构形式 数量 备注

可编程控制器 ZBK-II-K ｉｂＩ １

电源变换箱 ZBK-II-D ｄｉＩ １

速度传感器 KG5007 ｉｂＩ １～２ 用户自定

跑偏传感器 KG1007A ｉｂＩ 每１５０米设一对

紧急闭锁开关 KG9001A－C2 ｉｂＩ 每７５米设一台

料探测传感器 KG1006 ｉｂＩ １

KDK8型矿用多功能控制驱动器

使 用 说 明 书

产品执行标准：Q/320400 MZ097-2009

天地（常州）自动化股份有限公司

2009年10月KDK8型矿用多功能控制驱动器使用说明书

版本：V2009.01

天 地 （常 州） 1 警告：

* 安装、使用前请先仔细阅读本说明书。

* 检修时请勿修改本安电路及关联电路中元器件的型号、规格及电气参数。

* 本安关联产品请勿随意与其它未经联检的设备连接。

* 严禁带电打开非安腔门盖。

* 注意防止各种锐器划伤隔爆面，维修后应拧紧固件，保持引入装置里的橡胶密封圈为密封状态，防止失爆。

1 概述

KDK8型矿用多功能控制驱动器是矿用隔爆兼本质安全型设备，适用于存在瓦斯、煤尘爆炸危险的环境，可为矿用本质安全型设备提供本质安全型电源，并且可采集输入、输出口状态，并发送到总线上；也可接收总线上的信号，控制该驱动器的输出状态。本驱动器可以与矿用本安型工业控制计算机、智能闭锁开关等设备配套使用，组成胶带机电控系统。

1.1 防爆型式

矿用隔爆兼本质安全型，标志为Exd[ib]I。

1.2 型号意义

KD K 8

登记序号

电控箱

矿用电源电控设备及组件

1.3 使用环境条件

1) 环境温度：0～40℃；

2) 空气相对湿度：不大于95%（+25℃）；

3) 大气压力：80kPa～106kPa ；

4) 无显著振动和冲击的场合；

5) 煤矿井下有甲烷，煤尘等爆炸危险混合物，无破坏绝缘的气体和蒸汽的环境。

1.4 主要功能

1) 具有2路15V、2路18V直流本安电源输出，为矿用本安型控制机、智能闭锁开关等设备提供电源；
