引诱画面的数据备份与恢复
一：参数的设定和修正
1. 按下offset/seting
2. 按下『setting』,消失setting画面.
3. 在setting画面中,将PWE＝1.消失P/S100报警,暗示参数可以修正.
4. 按『system』健.
5. 按“参数”软件健,消失参数画面.
6. 键入所须要修正的参数号.
7. 按“搜刮”健,页面直接翻到所须要修正的参数位.
8. 在MDI方法下,可以修正所须要的参数.
9. 参数修正后,将设定画面的参数写入呵护开关置0（PEW=0）.
10. 假如修正参数后,消失000号报警,解释必须从新上电后,参数才干生效.
二：引诱画面数据的数据备份与恢复
1：数据的分区和分类
1）：ROM-FLASH-ROM,只读存储器,用于存储体系文件和机床厂家的（MTB）文件
2）：SRAM－静态随机存储器,用于存储用户数据,断电后须要电池呵护,具有易掉性.
2：数据的分类
1）：体系文件－FANUC供给的CNC和伺服掌握软件. 2）：MTB文件－PMC程序.机床厂家编辑的宏程序履行器等
3）：用户文件－体系参数.螺距误差抵偿值.加工程序.宏程序.刀具抵偿值.工件坐标系数据.PMC参数等等.
3：数据的备份和保管.
SRAM数据因为须要电池呵护轻易丧掉,要经由过程“引诱画面BACKUP”方法或”数据输入输出方法“保管前者保存的数据无法用WORD和写字板的软件打开.F－ROM数据相对稳固,不轻易丧掉,但是假如改换主板和存储器时,有可能丧掉,个中的FANUC体系文件可由FANUC公司恢复,但是机床厂家的PMC程序以及用户宏程序履行器很难恢复,所以备份数据十分须要.
三：SRAM数据的备份.
经由过程体系引诱程序把数据备份到C－F卡中,该法轻便易行,恢复轻易.步调如下：
1：CNC-SRAM 的数据备份到C-F卡上.

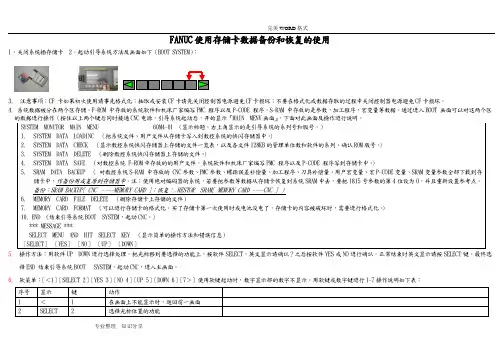

1）：启动引诱体系（BOOT SYSTEM）
操纵：同时按住软件右端两个健,并接通NC电源.体系就进入引诱画面.
用软键『up』.『down』进行选择处理,按软键『select』,并按软键『yes』.『no』确认.
2）用软键『up』.『down』选择到“SRAM DATA BACKUP”上,进入到SRAM DATA BACKUP”子画面上,等于SRAM数据的备份画面.（经由过程此功效,可以将体系的用户数据,包含.螺距误差抵偿值.加工程序.宏程序.刀具抵偿值.工件坐标系数据.PMC参数等等全体存储到C-F中,或者今后恢复到CNC中.）
3）在该子画面中,
第一步：选择 “1..SRAM BACKUP”,显示确认的信息.
第二步：按『yes』健,就开端保管数据.
第三步：假如要备份的文件以及消失在卡中,体系就会提醒是否笼罩原文件？
第四步：在“file name”处显示如今正在写入的文件名.
第五步：停止后,显示以下信息.请按『select』键.
SRAM BACKUP COMPLETE.HIT SELECT KEY.
2：C－F卡的数据恢复到CNC SRAM中
第一步：选择上述子画面’2.RESTORE SRAM”,显示以下信息,按『yes』键
RESTORE SRAM DATA OK?HIT YES OR NO.
第二步：体系显示以下确认信息：
RESTORE SRAM DATA FROM MEMORY CARD.
第三步：正常停止后,显示以下信息,请按软键『select』.
RESTORE COMPLETE.HET SELECT KEY.
三：F-ROM中数据的拷贝和恢复
1：体系F-ROM中数据拷贝到C-F卡中
机床厂家编辑的梯形图.manual guide程序或cap程序存储在F-ROM中.步调如下： 第一步：进入到引诱体系（boot system）
第二步：进入“4 SYSTEM DATA SAVE” 画面,就进入到了数据拷贝子画面.该画面中,有存储在快闪存储器的文件名称.
第三步：
1）把光标移到须要存储的文件名字上,按『select』软键.
2）体系显示以下信息
SAVE OK?HIT YES OR NO.
3）按『yes』开端存储,『no』中断存储.
4）存储停止后,显示以下信息,信息的内容包含文件名,确认后按『select』键.
FILE SAVE COMPLETE.HIT SELECT KEY.
SAVE FILE NAME:PMC-RA.000
其他解释：在上述画面中,体系文件和用户文件是有区此外,体系文件有呵护,不成随便拷贝,防止随便破坏.复制原厂商的软键而设防的,而用户文件没有呵护.
2：C-FOM中的数据恢复（把C-F卡中的数据加载到数控体系中）
第一步：进入引诱区
第二步：进入菜单选项“SYSTEM DATA LOADING”,进入画面.存储卡的文件将列表显示,把光标移到所须要的文件,然后按『select』键,显示以下信息：
LOADING OK? HIT YES OR NO?
按『yes』开端读入. 正常停止后,显示以下信息,按『select』
LOADING COMPLETE HIT SELECT KEY.
四：引诱画面备份数据的留意事项
1：进行SRAM DATA BACKUP操纵时,一张卡只能保管一台机床的数据文件,因为不合机床的SRAM备份文件名是雷同的,所以用一张卡同时对两台机床的数据备份时,卡的备份数据将被笼罩.
2：SRAM备份数据文件名不成以修正,假如修正了文件名,在进行RESTORE时,体系将无法找到文件（只认体系默认的名称SRAM1-0A.FADB SRAM1-0B.FDB等）
3：对于FANUC Oi体系软件,假如是D6C1-07今后的版本,仅能对本机履行SRAM DATA BACKUP操纵,不许可在两台数控体系之间进行SRAM DATA BACKUP操纵.这是因为新版本的软件中含有IF文件,假如两台体系之间进行SRAM DATA BACKUP操纵,会破坏IF文件,产生报警.是以,假如要在多台以上机床之间进行SRAM的数据备份,例如成批调试同型号的机床进行数据拷贝时,应该用数据输入/输出方法保管或备份数据,而不克不及在引诱画面用SRAM DATA
BACKUP操纵.
经由过程数据输入/输出方法保管.恢复数据
● 数据输入/输出：NC的数据在NC和外部输入/输出装备（CF卡或RS232-C接口）之间传送.
● 新增功效：FANUC OiC 16i 18i 21i等可以经由过程显示单元左侧的cf卡接口,进行数据交流. ● 特色：经由过程RS232C输入/输出方法,可以将数据存入/输出到cf卡中,无需再衔接电缆.外部盘算机操纵以及数据保管安然易行.以下数据可以交流：加工程序.偏置数据.参数螺距误差抵偿数据.用户宏程序变量.PMC参数.PMC程序.
● 在应用输入/输出装备之前,必须设置好输入/输出参数.
一：加工程序的输入/输出：
1：加工程序的读入：
1）：请确认输入装备是否衔接好（盘算机或cf卡）,假如是cf卡,在『setting』画面I/O通道一项中设定I/O=4,假如是RS232C,则依据硬件衔接情形设定I/O=0或I/O＝1.
2）：使体系处于edit方法
3）：按PROG功效键,显示程序画面或者程序目次画面.
4）：按下软键『OPRT』(操纵)键.
5）：按下最右边的扩大键.
6）：输入地址O后,输入程序号.
7）：按下软键『read』或『读入』,然后按『exec』或『履行』键,程序被读入.
2：加工程序的输出
1）：请确认输入装备是否衔接好（盘算机或cf卡）,假如是cf卡,在『setting』画面I/O通道一项中设定I/O=4,假如是RS232C,则依据硬件衔接情形设定I/O=0或I/O＝1.
2）：选定输出文件格局,经由过程『setting』画面指定文件的代码类别（ISO或EIA）
3）：使体系处于edit方法
4）：按PROG功效键,显示程序画面或者程序目次画面.
5）：按下软键『OPRT』(操纵)键.
6）：按下最右边的扩大键.
7）：输入地址O.
8）：输入程序号.假如输入－9999,则所以的程序被输出.
9）：按下软键『punch』或『输出』,然后按『push』或『履行』,指定的程序被输出.
二：偏置数据（刀具偏置抵偿数据）的输入/输出
1：偏置数据的输入.
1）：请确认输入装备是否衔接好（盘算机或cf卡）,假如是cf卡,在『setting』画面I/O通道一项中设定I/O=4,假如是RS232C,则依据硬件衔接情形设定I/O=0或I/O＝1.
2）：使体系处于edit方法
3）：盘算机恻预备好须要的程序画面（响应操纵拜见所应用的通信软件解释书）.
4）：按下功效软件『OFFSET/SETTING』,显示刀补画面.
5）：按下软键『OPRT』(操纵)键.
6）：按下最右边的扩大键.
7）：按下『read』或『读入』软键,然后按『exec』或『履行』键. 8）：输入操纵完成后,输入数据会显示在画面中.
2：偏置数据的输出
1）：请确认输出装备是否衔接好.
2）：使体系处于edit方法
3）：按下功效软件『OFFSET/SETTING』,显示刀补画面.
4）：按下软键『OPRT』(操纵)键.
5）：按下最右边的扩大键.
6）：按下软键『punch』或『输出』,然后按『exec』或『履行』键.
在cf卡中,输出文件的名称为offset.
三：参数的输入输出.
1：输入参数
1）：请确认输入装备是否衔接好（盘算机或cf卡）,假如是cf卡,在『setting』画面I/O通道一项中设定I/O=4,假如是RS232C,则依据硬件衔接情形设定I/O=0或I/O＝1.
2）：盘算机恻预备好须要的程序画面（响应操纵拜见所应用的通信软件解释书）.
3）：使体系处于急停状况（EMERGENCY STOP）
4）：按下功效键『OFFSET/SETTING』
5)：按下软键『setting』,消失setting画面
6）：使PEW=1
7）：按下『system』功效键
