9pin串口(RS232)引脚定义

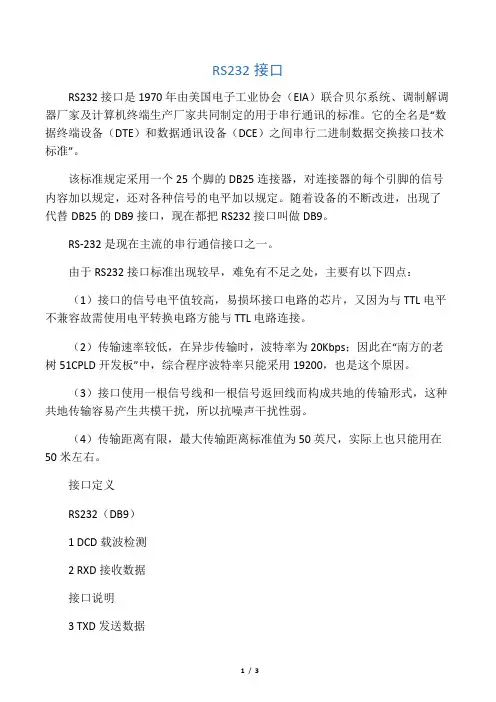

RS232接口RS232接口是1970年由美国电子工业协会（EIA）联合贝尔系统、调制解调器厂家及计算机终端生产厂家共同制定的用于串行通讯的标准。

它的全名是“数据终端设备（D TE）和数据通讯设备（DCE）之间串行二进制数据交换接口技术标准”。

,该标准规定采用一个25个脚的DB25连接器，对连接器的每个引脚的信号内容加以规定，还对各种信号的电平加以规定。

随着设备的不断改进，出现了代替DB25的DB 9接口，现在都把RS232接口叫做DB9。

,RS-232是现在主流的串行通信接口之一。

,由于RS232接口标准出现较早，难免有不足之处，主要有以下四点：,（1）接口的信号电平值较高，易损坏接口电路的芯片，又因为与TTL电平不兼容故需使用电平转换电路方能与TTL电路连接。

,（2）传输速率较低，在异步传输时，波特率为20Kbps；因此在“南方的老树51CPL D开发板”中，综合程序波特率只能采用19200，也是这个原因。

,（3）接口使用一根信号线和一根信号返回线而构成共地的传输形式，这种共地传输容易产生共模干扰，所以抗噪声干扰性弱。

（4）传输距离有限，最大传输距离标准值为50英尺，实际上也只能用在50米左右。

接口定义RS232（DB9）（与宋师兄告诉的接口定义一致~收发对于电脑而言）,1 DCD 载波检测,2 RXD 接收数据接口说明3 TXD 发送数据,4 DTR 数据终端准备好,5 SG 信号地,6 DSR 数据准备好,7 RTS 请求发送,8 CTS 清除发送,9 RI 振铃提示接口电平,RS232采用负逻辑电平：,-15~-3：逻辑1；0,+15~+3：逻辑0；0,电压值通常在7V左右RS-422RS-422接口是一种单机发送、多机接收的单向、平衡传输规范，被命名为TIA/EIA-422-A 标准。

为扩展应用范围，EIA又于1983年在RS422接口基础上制定了RS-485标准，增加了多点、双向通信能力，即允许多个发送器连接到同一条总线上，同时增加了发送器的驱动能力和冲突保护特性，扩展了总线共模范围，后命名为TIA/EIA-485-A标准。

电脑9针串口电脑串口引脚定义按序号说明：1 载波检测(DCD)2 接受数据(RXD)3 发出数据(TXD)4 数据终端准备好(DTR)5 信号地线(SG)6 数据准备好(DSR)7 请求发送(RTS)8 清除发送(CTS)9 振铃指示(RI)串口母头连接器的管脚定义PIN-connecto此上为计算机串口管脚定义说明。

1、RS-232C母接头定义(9芯)：，注意图和总引脚的标号。

针脚定义符号1 载波检测 DCD2 接收数据 RXD3 发送数据 TXD4 数据终端准备好 DTR5 信号地 SG6 数据准备好DSR7 请求发送 RTS8 清除发送 CTS9 振铃提示 RIPin 1 Received Line Signal Detector(Data Carrier Detect)Pin 2 Received DataPin 3 Transmit DataPin 4 Data Terminal ReadyPin 5 Signal GroundPin 6 Data Set ReadyPin 7 Request To SendPin 8 Clear To SendPin 9 Ring Indicator2、RS-232C母接头定义(25芯)针脚定义符号1 频蔽地线2 发送数据 TXD3 接收数据 RXD4 请求发送 RTS5 允许发送 CTS6 数据准备好DSR7 信号地SG8 载波检测DCD9 发送返回(+)10 未定义11 数据发送(-)12~17 未定义18 数据接收(+)19 未定义20 数据终端准备好DTR21 未定义22 振铃RI23~24 未定义25 接收返回(-)Pin 1 Protective GroundPin 2 Transmit DataPin 3 Received DataPin 4 Request To SendPin 5 Clear To SendPin 6 Data Set ReadyPin 7 Signal GroundPin 8 Received Line Signal Detector (Data Carrier Detect)Pin 20 Data Terminal ReadyPin 22 Ring IndicatorRS-232C,25芯针转换为9芯针25芯接口 9芯接口2 33 24 75 86 67 58 120 422 9二、补充（几个小时的查询和求助才弄明白的，呵呵，珍贵啊）1.RX232公接头的图片和引脚编号：2.从两个图可以看出，公接头和母接头相连时rx-rx，tx-tx，进而可知下载线的两端接口本应该rx-rx、t x-tx的，但买串口线时需要买交叉串口线（实现RX-tx的连接），进而实现一段发送一段接收。

9针R S232接口定义-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIANRS232串口针脚定义9针接口针脚定义：Pin 1 CD Received Line Signal Detector (Data Carrier Detect)Pin 2 RXD Received DataPin 3 TXD Transmit DataPin 4 DTR Data Terminal ReadyPin 5 GND Signal GroundPin 6 DSR Data Set ReadyPin 7 RTS Request To SendPin 8 CTS Clear To SendPin 9 RI Ring Indicator9芯信号方向来自缩写描述1 调制解调器CD 载波检测2 调制解调器RXD 接收数据3 PC TXD 发送数据4 PC DTR 数据终端准备好5 GND 信号地6 调制解调器DSR 通讯设备准备好7 PC RTS 请求发送8 调制解调器CTS 允许发送9 调制解调器RI 响铃指示器注：调制解调器 (在这里是一个例子，它可以是其它的RS232终端设备) 9针-25针rs232串口针脚定义这种串口线用于连接两台针脚数量不一样的rs232接口计算机，串口线头是 9 针母插头，另一头是 25 针母插头如下图片所试：<9针串口信号定义> <25针串口信号定义>?rs232串口信号引脚定义D-Sub 9 D-Sub 25Receive Data 2 2 Transmit DataTransmit Data 3 3 Receive DataData Terminal Ready 4 6+8 Data Set Ready + Carrier DetectSystem Ground 5 7 System GroundData Set Ready + Carrier Detect 6+1 20 Data Terminal ReadyRequest to Send 7 5 Clear to SendClear to Send 8 4 Request to Send信号简称：TXD、RXD、RTS、CTS、DTR、DSR、DCD、RI、GND。

9针串口引脚定义25针串口引脚定义RS-232-C 串口通讯详解串行通信接口标准经过使用和发展，目前已经有几种。

但都是在RS-232标准的基础上经过改进而形成的。

所以，以RS-232C为主来讨论。

RS- 323C标准是美国EIA(电子工业联合会）与BELL等公司一起开发的1969年公布的通信协议。

它适合于数据传输速率在0～20000b/s围的通信。

这个标准对串行通信接口的有关问题，如信号线功能、电器特性都作了明确规定。

由于通行设备厂商都生产与RS-232C制式兼容的通信设备，因此，它作为一种标准，目前已在微机通信接口中广泛采用。

在讨论RS-232C接口标准的容之前，先说明两点：首先，RS-232-C标准最初是远程通信连接数据终端设备DTE(Data Terminal Equipment)与数据通信设备DCE （Data Communication Equipment)而制定的。

因此这个标准的制定，并未考虑计算机系统的应用要求。

但目前它又广泛地被借来用于计算机（更准确的说，是计算机接口）与终端或外设之间的近端连接标准。

显然，这个标准的有些规定及和计算机系统是不一致的，甚至是相矛盾的。

有了对这种背景的了解，我们对RS-232C标准与计算机不兼容的地方就不难理解了其次，RS-232C标准中所提到的“发送”和“接收”，都是站在DTE立场上，而不是站在DCE的立场来定义的。

由于在计算机系统中，往往是CPU和I/O设备之间传送信息，两者都是DTE，因此双方都能发送和接收。

一、RS-232-CRS-232C标准（协议）的全称是EIA-RS-232C标准，其中EIA(Electronic Industry Association)代表美国电子工业协会，RS（ecommeded standard）代表推荐标准，232是标识号，C代表RS232的最新一次修改（1969），在这之前，有RS232B、RS232A。

它规定连接电缆和机械、电气特性、信号功能及传送过程。

RS232串口线接法与线芯引脚定义RS232 串口线运用于设备间的串行通讯，适用面很广泛。

RS232 串口线接法要根据实际连接设备而定，我们先看其引脚定义。

目前RS232 串口线接口为DB9 针，其接口引脚定义如下：如上图所示，RS232 串口线接口针脚分上下2 排，如何区分串口线针脚？在正对人面、接口大边朝上情况下：一排是5 针，从左到右，分别对应1-5 号针脚；一排4 针，从左到右，分别对应6-9 号针脚。

引脚定义符号 1 载波检测DCD 2 接收数据RXD 3 发送数据TXD 4 数据终端准备好DTR 5 信号地SG 6 数据准备好DSR 7 请求发送RTS 8 清除发送CTS 9 振铃提示RI 绿联RS232 串口线线芯颜色定义：1 黑色2 棕色3 红色4 橙色5 黄色6 绿色7 蓝色8 紫色9 白色用户在需要DIY 绿联RS232 串口线的情况下，可根据这一线芯颜色，对应接线。

RS232 串口线接线方法示意图根据不同需要，RS232 串口线接法分为两种：直连与交叉。

RS232 串口线直连接法就是正常的连接：2接2，3 接3（即一头的RX 与另一头的RX 相连，TX 与另一头的TX 相连），绿联RS232 串口线为直连接法；RS232 串口线交叉接法就是交叉连接：2 接3、3 接2（即一头的RX 和另一头的TX 相连，TX 与另一头的RX 相连）。

那么RS232 串口线直连与交差接法分别用在什么场合？一般情况下，设备和电脑的连接通讯，需用到RS232 串口线直连线；而设备和设备的连接通讯，就会用到RS232 串口线的交叉线。

用户在选择的时候，应根据两个设备之间连接的实际情况，选择不同接法的RS232 串口线。

tips:感谢大家的阅读，本文由我司收集整编。

仅供参阅！。

九针串口引脚定义1. 引言九针串口是一种常用的数据通信接口，用于在计算机和外部设备之间传输数据。

它由九根针脚组成，每个针脚有不同的功能，如数据发送、数据接收、地线等。

正确理解和使用九针串口的引脚定义对于进行串口通信至关重要。

本文将详细介绍九针串口的每个引脚定义及其功能。

2. 九针串口引脚定义九针串口的引脚定义如下图所示：+---+---+| o + o || o + o || o + o || o + o || o + o || o + o |+---+---+九针串口的每根引脚的定义和功能如下：2.1 引脚1 - 地线(Ground)引脚1是九针串口的地线。

地线起着电流回路的作用，将电流环路连接在一起，确保电流正常流动。

地线是串口通信中非常重要的引脚，它使电流形成一个封闭的环路，有效地减少了电磁干扰。

在进行串口通信时，必须将设备的地线与计算机的地线连接在一起。

2.2 引脚2 - 接收数据(Receive Data)引脚2是九针串口的接收数据引脚。

当外部设备向计算机传输数据时，数据将通过这个引脚输入到计算机中。

计算机需要将这个引脚连接到相应的接收数据引脚，以便接收外部设备传输过来的数据。

2.3 引脚3 - 发送数据(Transmit Data)引脚3是九针串口的发送数据引脚。

当计算机向外部设备传输数据时，数据将通过这个引脚从计算机发送出去。

计算机需要将这个引脚连接到相应的发送数据引脚，以便将数据传输给外部设备。

2.4 引脚4 - 请求发送(Request to Send)引脚4是九针串口的请求发送引脚。

当计算机希望向外部设备发送数据时，计算机会通过这个引脚发送请求信号。

外部设备会根据这个信号判断是否准备好接收数据。

2.5 引脚5 - 清除发送(Clear to Send)引脚5是九针串口的清除发送引脚。

当外部设备准备好接收数据时，会通过这个引脚发送一个信号给计算机。

计算机会根据这个信号判断是否可以发送数据。

RS-232-C 串口通讯详解串行通信接口标准经过使用和发展，目前已经有几种。

但都是在RS-232 标准的基础上经过改进而形成的。

所以，以RS-232C 为主来讨论。

RS- 323C 标准是美国EIA（电子工业联合会）与BELL 等公司一起开发的1969 年公布的通信协议。

它适合于数据传输速率在0〜20000b/s范围内的通信。

这个标准对串行通信接口的有关问题，如信号线功能、电器特性都作了明确规定。

由于通行设备厂商都生产与RS-232C 制式兼容的通信设备，因此，它作为一种标准，目前已在微机通信接口中广泛采用。

在讨论RS-232C 接口标准的内容之前，先说明两点：首先，RS-232-C 标准最初是远程通信连接数据终端设备DTE（Data Terminal Equipment）与数据通信设备DCE （Data Communication Equipment）而制定的。

因此这个标准的制定，并未考虑计算机系统的应用要求。

但目前它又广泛地被借来用于计算机（更准确的说，是计算机接口）与终端或外设之间的近端连接标准。

显然，这个标准的有些规定及和计算机系统是不一致的，甚至是相矛盾的。

有了对这种背景的了解，我们对RS-232C 标准与计算机不兼容的地方就不难理解了其次，RS-232C 标准中所提到的“发送”和“接收”，都是站在DTE 立场上，而不是站在DCE 的立场来定义的。

由于在计算机系统中，往往是CPU 和I/O 设备之间传送信息，两者都是DTE ，因此双方都能发送和接收。

一、RS-232-CRS-232C 标准（协议）的全称是EIA-RS-232C 标准，其中EIA（Electronic Industry Association）代表美国电子工业协会，RS（ecommeded standard）代表推荐标准，232是标识号，C代表RS232的最新一次修改（1969），在这之前，有RS232B、RS232A 。

电脑9针串口电脑串口引脚定义按序号说明：1 载波检测(DCD)2 接受数据(RXD)3 发出数据(TXD)4 数据终端准备好(DTR)5 信号地线(SG)6 数据准备好(DSR)7 请求发送(RTS)8 清除发送(CTS)9 振铃指示(RI)串口母头连接器的管脚定义9PIN-conn25 PIN-connector Name Dir Descriptionector1 8 CD input Carrier Detect2 3 RXD input Receive Data3 2 TXD output Transmit Data4 20 DTR output Data Terminal Ready5 7 GND -- System Ground6 6 DSR input Data Set Ready7 4 RTS output Request to Send8 5 CTS input Clear to Send9 22 RI input Ring Indicator此上为计算机串口管脚定义说明。

1、RS-232C母接头定义(9芯)：，注意图和总引脚的标号。

针脚定义符号1 载波检测 DCD2 接收数据 RXD3 发送数据 TXD4 数据终端准备好 DTR5 信号地 SG6 数据准备好DSR7 请求发送 RTS8 清除发送 CTS9 振铃提示 RIPin 1 Received Line Signal Detector(Data Carrier Detect)Pin 2 Received DataPin 3 Transmit DataPin 4 Data Terminal ReadyPin 5 Signal GroundPin 6 Data Set ReadyPin 7 Request To SendPin 8 Clear To SendPin 9 Ring Indicator2、RS-232C母接头定义(25芯)针脚定义符号1 频蔽地线2 发送数据 TXD3 接收数据 RXD4 请求发送 RTS5 允许发送 CTS6 数据准备好DSR7 信号地SG8 载波检测DCD9 发送返回(+)10 未定义11 数据发送(-)12~17 未定义18 数据接收(+)19 未定义20 数据终端准备好DTR21 未定义22 振铃RI23~24 未定义25 接收返回(-)Pin 1 Protective GroundPin 2 Transmit DataPin 3 Received DataPin 4 Request To SendPin 5 Clear To SendPin 6 Data Set ReadyPin 7 Signal GroundPin 8 Received Line Signal Detector (Data Carrier Detect)Pin 20 Data Terminal ReadyPin 22 Ring IndicatorRS-232C,25芯针转换为9芯针25芯接口 9芯接口2 33 24 75 86 67 58 120 422 9二、补充1.RX232公接头的图片和引脚编号：2.从两个图可以看出，公接头和母接头相连时rx-rx，tx-tx，进而可知下载线的两端接口本应该rx-rx、t x-tx的，但买串口线时需要买交叉串口线（实现RX-tx的连接），进而实现一段发送一段接收。

9针rs232串口接线图以及接线方法
描述
九针串口即RS-232接口，个人计算机上的通讯接口之一，由电子工业协会（Electronic Industries Association，EIA）所制定的异步传输标准接口。

通常 RS-232 接口以9个引脚（DB-9）或是25个引脚（DB-25）的型态出现，一般个人计算机上会有两组 RS-232 接口，分别称为 COM1 和 COM2。

9针rs232串口接线图
串口接口定义
接线方法
检验仪器与微机的通讯主要是以RS232C标准接口为主，而串口的接线方法也有一定的标准，来了解一下。

标准接法
1、9对9（包括9针对9孔，9孔对9孔，9针对9针）：
说明：以下的孔、针指串口线两端的串口，不过2、3有可能不交换
2-------------3
3-------------2
4-------------6
5-------------5
6-------------4
7-------------8
8-------------7
2、9对25（包括9孔对25孔，9孔对25针）
2-------------3 （备注：2、3有可能不交换）
3-------------2
4-------------6
5-------------7
6-------------20
7-------------5
8-------------4。

RS232接口RS232接口是1970年由美国电子工业协会（EIA）联合贝尔系统、调制解调器厂家及计算机终端生产厂家共同制定的用于串行通讯的标准。

它的全名是“数据终端设备（DTE）和数据通讯设备（DCE）之间串行二进制数据交换接口技术标准”。

该标准规定采用一个25个脚的DB25连接器，对连接器的每个引脚的信号内容加以规定，还对各种信号的电平加以规定。

随着设备的不断改进，出现了代替DB25的DB9接口，现在都把RS232接口叫做DB9。

RS-232是现在主流的串行通信接口之一。

由于RS232接口标准出现较早，难免有不足之处，主要有以下四点：（1）接口的信号电平值较高，易损坏接口电路的芯片，又因为与TTL电平不兼容故需使用电平转换电路方能与TTL电路连接。

（2）传输速率较低，在异步传输时，波特率为20Kbps；因此在“南方的老树51CPLD开发板”中，综合程序波特率只能采用19200，也是这个原因。

（3）接口使用一根信号线和一根信号返回线而构成共地的传输形式，这种共地传输容易产生共模干扰，所以抗噪声干扰性弱。

（4）传输距离有限，最大传输距离标准值为50英尺，实际上也只能用在50米左右。

接口定义RS232（DB9）1 DCD载波检测2 RXD接收数据接口说明3 TXD发送数据4 DTR数据终端准备好5 SG信号地6 DSR数据准备好7 RTS请求发送8 CTS清除发送9 RI振铃提示接口电平RS232采用负逻辑电平：-15~-3：逻辑1；点。

在RS485通信网络中一般采用的是主从通信方式，即一个主机带多个从机。

很多情况下，连接RS-485通信链路时只是简单地用一对双绞线将各个接口的“A”、“B”端连接起来。

而忽略了信号地的连接，这种连接方法在许多场合是能正常工作的，但却埋下了很大的隐患，这有二个原因：(1)共模干扰问题：RS-485接口采用差分方式传输信号方式，并不需要相对于某个参照点来检测信号，系统只需检测两线之间的电位差就可以了。

RS232的引脚的名称及位置和功能含义一、RS232接口简介1.按照接口类型分，可分为：•公口（Male）：带针脚，可以插入到另外别的一端o•母口（Female）：带针孔，被插入的那个o2.按照引脚个数分，有：•9针=9 pinso主流最常用的就是这个9针的RS232•25针=25 pinso目前很少用，此处不多介绍。

二、RS232引脚含义RS232引脚编号引脚名引脚名全称信号传输方向1 DCD Data Carrier Detect <—2 RXD Receive Data <—3 TXD Transmit Data —>4 DTR Data Terminal Ready —>5 GND System Ground —6 DSR Data Set Ready <—7 RTS Request to Send —>8 CTS Clear to Send <—9 RI Ring Indicator <—对于公口的引脚的含义，图示如下：对于公口和母口对应的关系，此图一目了然(各个引脚的名称，功能，传输方向，以及公口和母口的位置编号)：三、RS232引脚的接法正常情况下，两个RS232接口，一个公口和母口，直接对应的插上互联，就可以使用了。

有时候，为了简化数据传输，仅仅使用最基本的引脚，即可实现数据传输了。

常见的有：1.不考虑流控制（握手协议），直接数据线和接地，即只用到：引脚3==TxD==发送数据引脚2==RxD==接受数据引脚5==GND==接地如下图：所以这时候，只需要连接对应的3,2,5三个引脚即可：。

RS232 9针接口管脚定义(2010-02-01 17:45:03)标签：杂谈RS232 9针接口管脚定义收藏串行口常用的三根线(TXD RXD GND)，有这三根就可以读写数据了。

9芯信号方向来自缩写描述1 调制解调器CD 载波检测2 调制解调器RXD 接收数据3 PC TXD 发送数据4 PC DTR 数据终端准备好5 GND 信号地6 调制解调器DSR 通讯设备准备好7 PC RTS 请求发送8 调制解调器CTS 允许发送9 调制解调器RI 响铃指示器注：调制解调器(在这里是一个例子，它可以是其它的RS232终端设备)Pin 1 CD Received Line Signal Detector (Data Carrier Detect)Pin 2 RXD Received DataPin 3 TXD Transmit DataPin 4 DTR Data Terminal ReadyPin 5 GND Signal GroundPin 6 DSR Data Set ReadyPin 7 RTS Request To SendPin 8 CTS Clear To SendPin 9 RI Ring Indicator能测出负电压的是被测设备串口TXD线, 4线升级接口：1脚--接地2脚--RX 3脚--TX 4脚--VCC 6线升级接口：1脚—空2脚--接地3脚--RX 4脚--TX 5脚--VCC 6脚—空5188机器，1脚是0V，2脚：3.3V，3脚：3.3V，4脚：3.3V 还有一种说法是，只要不大于3.3V就可随边接。

能通就对了。

针脚功能针脚功能1 载波检测(DCD) 6 数据准备好(DSR)2 接受数据(RXD) 7 请求发送(RTS)3 发出数据(TXD) 8 清除发送(CTS)4 数据终端准备好(DTR) 9 振铃指示(RI)5 信号地线(SG)25针并行口插口的针脚功能针脚功能针脚功能1 选通(STROBE低有效) 14 自动换行(AUTOFEED低有效)2 数据位0 (DATAO) 15 错误(ERROR低有效)3 数据位1 (DATA1) 16 初始化(INIT低有效)4 数据位2 (DATA2) 17 选择输入(SLCTIN低有效)5 数据位3 (DATA3) 18 地(GND)6 数据位4 (DATA4) 19 地(GND)7 数据位5 (DATA5) 20 地(GND)8 数据位6 (DATA6) 21 地(GND)9 数据位7 (DATA7) 22 地(GND)10 确认(ACKNLG低有效) 23 地(GND)11 忙(BUSY) 24 地(GND)12 却纸(PE) 25 地(GND)。

电脑9针串口电脑串口引脚定义按序号说明：1 载波检测(DCD)2 接受数据(RXD)3 发出数据(TXD)4 数据终端准备好(DTR)5 信号地线(SG)6 数据准备好(DSR)7 请求发送(RTS)8 清除发送(CTS)9 振铃指示(RI)串口母头连接器的管脚定义9PIN-25 PIN-connector Name Dir Descriptionconnector1 8 CD input Carrier Detect2 3 RXD input Receive Data3 2 TXD output Transmit Data4 20 DTR output Data Terminal Ready5 7 GND-- System Ground6 6 DSR input Data Set Ready7 4 RTS output Request to Send8 5 CTS input Clear to Send9 22 RI input Ring Indicator此上为计算机串口管脚定义说明。

1、RS-232C母接头定义(9芯)：，注意图和总引脚的标号。

针脚定义符号1 载波检测 DCD2 接收数据 RXD3 发送数据 TXD4 数据终端准备好 DTR5 信号地 SG6 数据准备好 DSR7 请求发送 RTS8 清除发送 CTS9 振铃提示 RIPin 1 Received Line Signal Detector(Data Carrier Detect)Pin 2 Received DataPin 3 Transmit DataPin 4 Data Terminal ReadyPin 5 Signal GroundPin 6 Data Set ReadyPin 7 Request To SendPin 8 Clear To SendPin 9 Ring Indicator2、RS-232C母接头定义(25芯)针脚定义 符号1 频蔽地线2 发送数据 TXD3 接收数据 RXD4 请求发送 RTS5 允许发送 CTS6 数据准备好 DSR7 信号地 SG8 载波检测 DCD9 发送返回(+)10 未定义11 数据发送(-)12~17 未定义18 数据接收(+)19 未定义20 数据终端准备好 DTR21 未定义22 振铃 RI23~24 未定义25 接收返回(-)Pin 1 Protective GroundPin 2 Transmit DataPin 3 Received DataPin 4 Request To SendPin 5 Clear To SendPin 6 Data Set ReadyPin 7 Signal GroundPin 8 Received Line Signal Detector (Data Carrier Detect)Pin 20 Data Terminal ReadyPin 22 Ring IndicatorRS-232C,25芯针转换为9芯针25芯接口 9芯接口2 33 24 75 86 67 58 120 422 9二、补充（几个小时的查询和求助才弄明白的，呵呵，珍贵啊）1.RX232公接头的图片和引脚编号：2.从两个图可以看出，公接头和母接头相连时rx-rx，tx-tx，进而可知下载线的两端接口本应该rx-rx、t x-tx的，但买串口线时需要买交叉串口线（实现RX-tx的连接），进而实现一段发送一段接收。

RS232接口RS232接口是1970年由美国电子工业协会（EIA）联合贝尔系统、调制解调器厂家及计算机终端生产厂家共同制定的用于串行通讯的标准。

它的全名是“数据终端设备（DTE）和数据通讯设备（DCE）之间串行二进制数据交换接口技术标准”。

该标准规定采用一个25个脚的DB25连接器，对连接器的每个引脚的信号内容加以规定，还对各种信号的电平加以规定。

随着设备的不断改进，出现了代替DB25的DB9接口，现在都把RS232接口叫做DB9。

RS-232是现在主流的串行通信接口之一。

由于RS232接口标准出现较早，难免有不足之处，主要有以下四点：（1）接口的信号电平值较高，易损坏接口电路的芯片，又因为与TTL电平不兼容故需使用电平转换电路方能与TTL电路连接。

（2）传输速率较低，在异步传输时，波特率为20Kbps；因此在“南方的老树51CPL D开发板”中，综合程序波特率只能采用19200，也是这个原因。

（3）接口使用一根信号线和一根信号返回线而构成共地的传输形式，这种共地传输容易产生共模干扰，所以抗噪声干扰性弱。

（4）传输距离有限，最大传输距离标准值为50英尺，实际上也只能用在50米左右。

接口定义RS232（DB9）（与宋师兄告诉的接口定义一致~收发对于电脑而言）1 DCD 载波检测2 RXD 接收数据接口说明3 TXD 发送数据4 DTR 数据终端准备好5 SG 信号地6 DSR 数据准备好7 RTS 请求发送8 CTS 清除发送9 RI 振铃提示接口电平RS232采用负逻辑电平：-15~-3：逻辑1；+15~+3：逻辑0；电压值通常在7V左右RS-422RS-422接口是一种单机发送、多机接收的单向、平衡传输规范，被命名为TIA/EIA-422-A 标准。

为扩展应用范围，EIA又于1983年在RS422接口基础上制定了RS-485标准，增加了多点、双向通信能力，即允许多个发送器连接到同一条总线上，同时增加了发送器的驱动能力和冲突保护特性，扩展了总线共模范围，后命名为TIA/EIA-485-A标准。

串口引脚定义图管脚定义vpc电脑串行口的典型是RS-232C及其兼容接口，串口引脚有9针和25针两类。

而一般的个人电脑中使用的都是9针的接口，25针串行口具有20mA电流环接口功能，用9、11、18、25针来实现。

我们只介绍常用9针的rs232c串口引脚的接口定义。

《串口引脚图》9针串行口的针脚功能：针脚功能针脚功能1 载波检测(DCD)2 接受数据(RXD)3 发出数据(TXD)4 数据终端准备好(DTR)5 信号地线(SG)6 数据准备好(DSR)7 请求发送(RTS)8 清除发送(CTS)9 振铃指示(RI)DB9 公头母头串口引脚定义1．RS-232端（DB9母头/孔型）引脚定义引脚序号 2 3 5 1、4、6 7、8 信号定义TXD RXD 地内部相连内部相连注：该口可直接插入计算机的COM口2．RS-232端（DB9公头/针型）引脚定义引脚序号 2 3 5 1、4、6 7、8 信号定义RXD TXD 地内部相连内部相连PC/XT 机上的串行口是25 针公插座，引脚定义为PinNameDirDescription1SHIELD-Shield Ground 2TXD Transmit Data 3RXD Receive Data4RTS Request to Send 5CTS Clear to Send6DSR Data Set Ready 7GND-System Ground 8CD Carrier Detect9n/c-10n/c-11n/c-12n/c-13n/c-14n/c-15n/c-16n/c-17n/c-18n/c-19n/c-20DTR Data Terminal Ready21n/c-22RI Ring Indicator23n/c-24n/c-25n/c-硬件握手原理：第二种是使用硬件线握手。

和Tx和Rx线一样，RTS/CTS和DTR/DSR一起工作，一个作为输出，另一个作为输入。

RS232 9针接口管脚與25针接口定义RS232RS232是PC上串口通讯的标准配置。

如右图所示。

通常是9Pin接口，有些设备还使用25Pin的公头接口。

(注意：PC上还有一个25Pin的打印机接口，但其为母头接口，请仔细区分)RS232由于其简单易用，而且比较稳定，在很长一段时间内，它成为了工业仪器通讯中应用最为广泛的通讯方式。

直到现在，很多设备都以RS232为其基本的通讯配置，然后可以扩充其它通讯方式(GPIB等)。

接口定义：25Pin的串口接口定义与9Pin的接口定义相对应如下：RS232的每一支脚位都有它的功用，也有它讯号流动的方向，原来的RS232设计初衷是用来接调制解调器作传输用的，因此它的脚位意义通常也和调制解调器传输有关。

但是，现在用的RS232通讯连接，更多的是各种仪器和设备上。

而且应用的线路上，也越来越简化，有时只用到三根线即可：RXD、TXD和GND。

RS-232接口定义及连线RS-232/串口/异步口/com(通信)口严格的讲RS-232接口是DTE(数据终端设备)和DCE(数据通信设备)之间的一个接口。

远程通信终端设备 DTE ( Date Terminal Equipment )数据通信设备 DCE ( Data Communcation Equipment )DTE包括计算机、终端、串口打印机等。

(针输出)DCE通常有调制解调器(MODEM)和某些交换机com口。

(孔输出)RS-232C 标准中提到的“发送”和“接收”，都是站在DTE立场立场上。

1.电气特性TxD RxD逻辑1(MARK)= -3v ~ -15v逻辑0(MARK)= +3v ~ +15vRTS CTS DSR DTR DCD 等信号有效(接通，ON状态，正电压)= +3v ~ +15v信号无效(断开，OFF状态，负电压)= -3v ~ -15v与TTL以高低平表示逻辑状态的规定不同。

因此，为了能同计算机接口或终端的TTL器件连接，必须进行电平和逻辑关系的变换。

如何制作称重仪表与计算机之间的连线一般情况下，地磅本身带有连接到计算机com 口的线，如果该线丢失或损坏，请参考下面的资料重新制作！请按称重仪表的RS232端口类型和计算机端口类型在市场购买相应接口（一般电子或电脑商店都有买），仪表与计算机之间的连接可选一般网线或屏弊线（至少三芯）。

按照称重仪表的说明书，找出仪表RS232端口的地线脚（GND)、发送脚(TXD)、接收脚(RXD)，计算机的RS23端品的地线脚（GND)、发送脚(TXD)、接收脚(RXD)。

接照下表连接：仪表的引脚说明，请查看连接称重仪表说明书。

目前较为常用的串口有9针串口（DB9）和25针串口（DB25），通信距离较近时(小于12米)，可以用电缆线直接连接标准RS232端口(RS422,RS485较远)，若距离较远，需附加调制解调器（MODEM ）。

最为简单且常用的是三线制接法，即地、接收数据和发送数据三脚相连，本文只涉及到最为基本的接法，且直接用RS232相连， 和DB25的常用信号脚说明：9针串口（DB9）25针串口（DB25）针号功能说明缩写针号功能说明缩写1 数据载波检测DCD 8 数据载波检测DCD2 接收数据RXD3 接收数据RXD3 发送数据TXD 2 发送数据TXD4 数据终端准备DTR 20 数据终端准备DTR5 信号地GND 7 信号地GND6 数据设备准备好DSR 6 数据准备好DSR7 请求发送RTS 4 请求发送RTS8 清除发送CTS 5 清除发送CTS9 振铃指示DELL 22 振铃指示DELL232C串口通信接线方法（三线制）首先，串口传输数据只要有接收数据针脚和发送针脚就能实现：同一个串口的接收脚和发送脚直接用线相连，两个串口相连或一个串口和多个串口相连同一个串口的接收脚和发送脚直接用线相连对9针串口和25针串口，均是2与3直接相连；两个不同串口（不论是同一台计算机的两个串口或分别是不同计算机的串口）25针－25针9针－25针9针－9针2 3 3 2 2 23 2 2 3 3 35 5 7 7 5 7上面表格是对微机标准串行口而言的，还有许多非标准设备，如接收GPS数据或电子罗盘数据，只要记住一个原则：接收数据针脚（或线）与发送数据针脚（或线）相连，彼些交叉，信号地对应相接，就能百战百胜。
