附录A SSPC表面处理标准• SP-1 溶剂清洗• SP-2 手工工具处理• SP-3 机动工具处理• SP-4 燃烧处理• SP-5 彻底喷砂（白金属）• SP-6 中度喷砂(商用)• SP-7 轻度喷砂(普通)• SP-8 浸酸(化学处理)• SP-9 风化后再以钢丝刷打磨• SP-10 彻底喷砂（接白）• SP-11 机动工具处理至金属表层完全光泽暴露• SP-12 高压水喷射• SP-13 混凝土表面处理• SP-14 工业喷砂附录B 表面处理等级起始锈蚀程度：（图示从左至右分别为B、C、D）• 等级A 氧化层紧密附着于表面• 等级B 氧化层开始锈蚀• 等级C 氧化层已经锈蚀• 等级D 氧化层严重锈蚀，出现麻点轻度喷砂：商用喷砂：近白喷砂：白金属喷砂：附录C 国际通用表面处理标准对比描述SSPC SP SIS NACE ISO 8501BS 7079溶剂清洗手工工具清洁SP1SP2 St2 St2钢结构油漆委员会Steel Structure Painting Council (SSPC)国家防腐工程师协会National Association of Corrosion Engineers (NACE) 英国标准ISO 8501-1 / BSI BS 7079瑞典标准Swedish Standard国标GB-3092 / GB-8923-88关于表面处理等级1994年10月，NACE和SSPC发布了用于磨料清理的联合表面处理标准（这些标准大约相当于由最初的瑞典标准发展而来的ISO标准ISO8501-1SO-公布于1988年：NACE NO.I/SSPC-SP5“金属出白级喷砂” 相当于—Sa3“喷砂至可见清洁金属”NACE NO.2/SSPC-SP10“金属近于出白级喷砂” 相当于—Sa21/2“非常彻底的喷砂清理”NACE NO.3/SSPC-SP6“工业级喷砂” 相当于—Sa2“彻底的喷砂清理”NACE NO.4/SSPC-SP7“刷除锈级喷砂” 相当于—Sa1“轻喷砂清理”SSPC-SP1“溶剂清理” SSPC-SP2“手动工具清理” SSPC-SP11 “动力工具清理至裸钢”SSPC-SP8“酸洗” SSPC-SP3“动力工具清理” SSPC-SP11R “动力工具清理维修保养”一、金属(1) 新表面A．钢铁1．喷砂处理实践证明，无论是在施工现场还是在装配车间，喷砂处理都是除去锻痕的最有效方法。

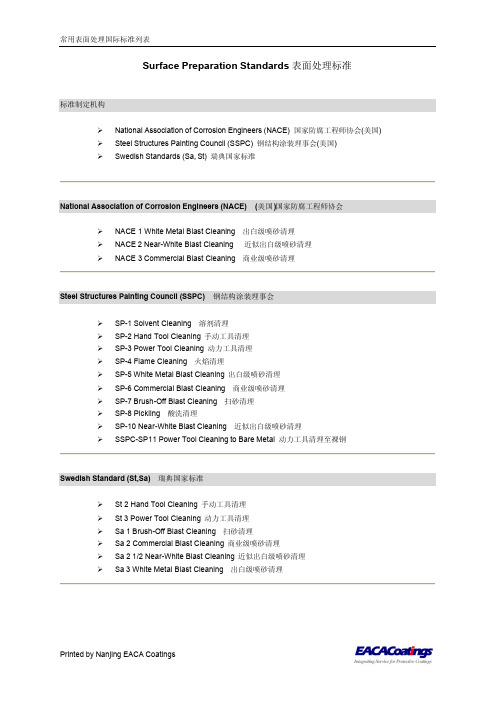

常用表面处理国际标准列表Printed by Nanjing EACA Coatings Surface Preparation Standards 表面处理标准标准制定机构ØNational Association of Corrosion Engineers (NACE) 国家防腐工程师协会(美国) ØSteel Structures Painting Council (SSPC) 钢结构涂装理事会(美国) Ø Swedish Standards (Sa, St) 瑞典国家标准National Association of Corrosion Engineers (NACE) (美国)国家防腐工程师协会ØNACE 1 White Metal Blast Cleaning 出白级喷砂清理 ØNACE 2 Near-White Blast Cleaning 近似出白级喷砂清理 ØNACE 3 Commercial Blast Cleaning 商业级喷砂清理Steel Structures Painting Council (SSPC) 钢结构涂装理事会ØSP-1 Solvent Cleaning 溶剂清理 ØSP-2 Hand Tool Cleaning 手动工具清理 ØSP-3 Power Tool Cleaning 动力工具清理 ØSP-4 Flame Cleaning 火焰清理 ØSP-5 White Metal Blast Cleaning 出白级喷砂清理 ØSP-6 Commercial Blast Cleaning 商业级喷砂清理 ØSP-7 Brush-Off Blast Cleaning 扫砂清理 ØSP-8 Pickling 酸洗清理 ØSP-10 Near-White Blast Cleaning 近似出白级喷砂清理 Ø SSPC-SP11 Power Tool Cleaning to Bare Metal 动力工具清理至裸钢Swedish Standard (St,Sa) 瑞典国家标准ØSt 2 Hand Tool Cleaning 手动工具清理 ØSt 3 Power Tool Cleaning 动力工具清理 ØSa 1 Brush-Off Blast Cleaning 扫砂清理 ØSa 2 Commercial Blast Cleaning 商业级喷砂清理 ØSa 2 1/2 Near-White Blast Cleaning 近似出白级喷砂清理 Ø Sa 3 White Metal Blast Cleaning 出白级喷砂清理。

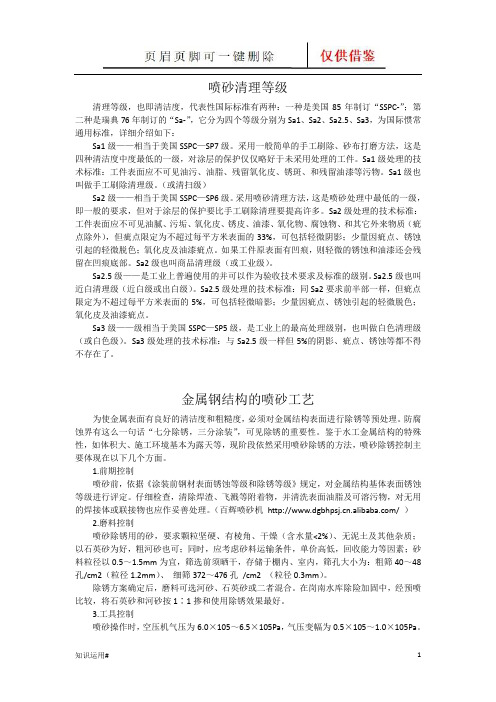

喷砂清理等级清理等级，也即清洁度，代表性国际标准有两种：一种是美国85年制订“SSPC-”；第二种是瑞典76年制订的“Sa-”，它分为四个等级分别为Sa1、Sa2、Sa2.5、Sa3，为国际惯常通用标准，详细介绍如下：Sa1级——相当于美国SSPC—SP7级。
采用一般简单的手工刷除、砂布打磨方法，这是四种清洁度中度最低的一级，对涂层的保护仅仅略好于未采用处理的工件。
Sa1级处理的技术标准：工件表面应不可见油污、油脂、残留氧化皮、锈斑、和残留油漆等污物。
Sa1级也叫做手工刷除清理级。
（或清扫级）Sa2级——相当于美国SSPC—SP6级。
采用喷砂清理方法，这是喷砂处理中最低的一级，即一般的要求，但对于涂层的保护要比手工刷除清理要提高许多。
Sa2级处理的技术标准：工件表面应不可见油腻、污垢、氧化皮、锈皮、油漆、氧化物、腐蚀物、和其它外来物质（疵点除外），但疵点限定为不超过每平方米表面的33%，可包括轻微阴影；少量因疵点、锈蚀引起的轻微脱色；氧化皮及油漆疵点。
如果工件原表面有凹痕，则轻微的锈蚀和油漆还会残留在凹痕底部。
Sa2级也叫商品清理级（或工业级）。
Sa2.5级——是工业上普遍使用的并可以作为验收技术要求及标准的级别。
Sa2.5级也叫近白清理级（近白级或出白级）。
Sa2.5级处理的技术标准：同Sa2要求前半部一样，但疵点限定为不超过每平方米表面的5%，可包括轻微暗影；少量因疵点、锈蚀引起的轻微脱色；氧化皮及油漆疵点。
Sa3级——级相当于美国SSPC—SP5级，是工业上的最高处理级别，也叫做白色清理级（或白色级）。
Sa3级处理的技术标准：与Sa2.5级一样但5%的阴影、疵点、锈蚀等都不得不存在了。
金属钢结构的喷砂工艺为使金属表面有良好的清洁度和粗糙度，必须对金属结构表面进行除锈等预处理。
防腐蚀界有这么一句话“七分除锈，三分涂装”，可见除锈的重要性。
鉴于水工金属结构的特殊性，如体积大、施工环境基本为露天等，现阶段依然采用喷砂除锈的方法，喷砂除锈控制主要体现在以下几个方面。
喷砂清理等级公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]喷砂清理等级清理等级，也即清洁度，代表性国际标准有两种：一种是美国85年制订“SSPC-”；第二种是瑞典76年制订的“Sa-”，它分为四个等级分别为Sa1、Sa2、、Sa3，为国际惯常通用标准，详细介绍如下：Sa1级——相当于美国SSPC—SP7级。
采用一般简单的手工刷除、砂布打磨方法，这是四种清洁度中度最低的一级，对涂层的保护仅仅略好于未采用处理的工件。
Sa1级处理的技术标准：工件表面应不可见油污、油脂、残留氧化皮、锈斑、和残留油漆等污物。
Sa1级也叫做手工刷除清理级。
（或清扫级）Sa2级——相当于美国SSPC—SP6级。
采用喷砂清理方法，这是喷砂处理中最低的一级，即一般的要求，但对于涂层的保护要比手工刷除清理要提高许多。
Sa2级处理的技术标准：工件表面应不可见油腻、污垢、氧化皮、锈皮、油漆、氧化物、腐蚀物、和其它外来物质（疵点除外），但疵点限定为不超过每平方米表面的33%，可包括轻微阴影；少量因疵点、锈蚀引起的轻微脱色；氧化皮及油漆疵点。
如果工件原表面有凹痕，则轻微的锈蚀和油漆还会残留在凹痕底部。
Sa2级也叫商品清理级（或工业级）。
级——是工业上普遍使用的并可以作为验收技术要求及标准的级别。
级也叫近白清理级（近白级或出白级）。
级处理的技术标准：同Sa2要求前半部一样，但疵点限定为不超过每平方米表面的5%，可包括轻微暗影；少量因疵点、锈蚀引起的轻微脱色；氧化皮及油漆疵点。
Sa3级——级相当于美国SSPC—SP5级，是工业上的最高处理级别，也叫做白色清理级（或白色级）。
Sa3级处理的技术标准：与级一样但5%的阴影、疵点、锈蚀等都不得不存在了。
金属钢结构的喷砂工艺为使金属表面有良好的清洁度和粗糙度，必须对金属结构表面进行除锈等预处理。
防腐蚀界有这么一句话“七分除锈，三分涂装”，可见除锈的重要性。
鉴于水工金属结构的特殊性，如体积大、施工环境基本为露天等，现阶段依然采用喷砂除锈的方法，喷砂除锈控制主要体现在以下几个方面。

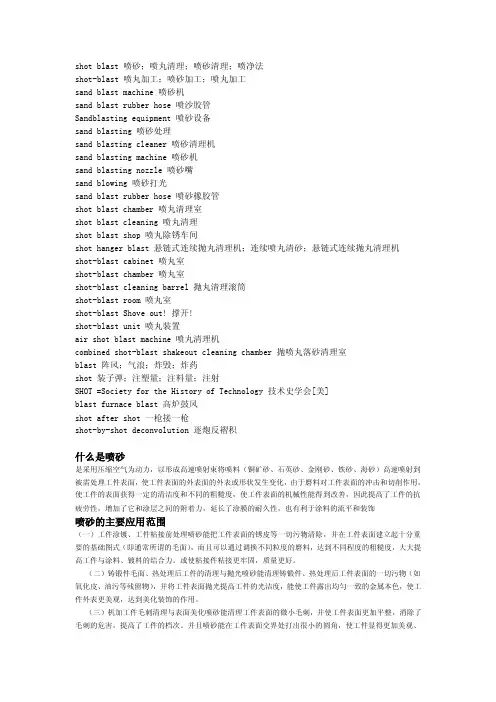

shot blast 喷砂；喷丸清理；喷砂清理；喷净法shot-blast 喷丸加工；喷砂加工；喷丸加工sand blast machine 喷砂机sand blast rubber hose 喷沙胶管Sandblasting equipment 喷砂设备sand blasting 喷砂处理sand blasting cleaner 喷砂清理机sand blasting machine 喷砂机sand blasting nozzle 喷砂嘴sand blowing 喷砂打光sand blast rubber hose 喷砂橡胶管shot blast chamber 喷丸清理室shot blast cleaning 喷丸清理shot blast shop 喷丸除锈车间shot hanger blast 悬链式连续抛丸清理机；连续喷丸清砂；悬链式连续抛丸清理机shot-blast cabinet 喷丸室shot-blast chamber 喷丸室shot-blast cleaning barrel 抛丸清理滚筒shot-blast room 喷丸室shot-blast Shove out! 撑开!shot-blast unit 喷丸装置air shot blast machine 喷丸清理机combined shot-blast shakeout cleaning chamber 抛喷丸落砂清理室blast 阵风；气浪；炸毁；炸药shot 装子弹；注塑量；注料量；注射SHOT =Society for the History of Technology 技术史学会[美]blast furnace blast 高炉鼓风shot after shot 一枪接一枪shot-by-shot deconvolution 逐炮反褶积什么是喷砂是采用压缩空气为动力，以形成高速喷射束将喷料（铜矿砂、石英砂、金刚砂、铁砂、海砂）高速喷射到被需处理工件表面，使工件表面的外表面的外表或形状发生变化，由于磨料对工件表面的冲击和切削作用，使工件的表面获得一定的清洁度和不同的粗糙度，使工件表面的机械性能得到改善，因此提高了工件的抗疲劳性，增加了它和涂层之间的附着力，延长了涂膜的耐久性，也有利于涂料的流平和装饰喷砂的主要应用范围（一）工件涂镀、工件粘接前处理喷砂能把工件表面的锈皮等一切污物清除，并在工件表面建立起十分重要的基础图式（即通常所谓的毛面），而且可以通过调换不同粒度的磨料，达到不同程度的粗糙度，大大提高工件与涂料、镀料的结合力。

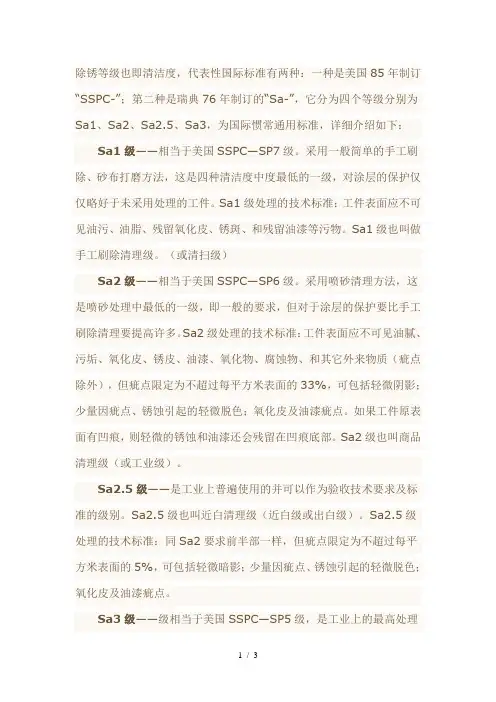

除锈等级也即清洁度，代表性国际标准有两种：一种是美国85年制订“SSPC-”；第二种是瑞典76年制订的“Sa-”，它分为四个等级分别为Sa1、Sa2、Sa2.5、Sa3，为国际惯常通用标准，详细介绍如下：Sa1级——相当于美国SSPC—SP7级。
采用一般简单的手工刷除、砂布打磨方法，这是四种清洁度中度最低的一级，对涂层的保护仅仅略好于未采用处理的工件。
Sa1级处理的技术标准：工件表面应不可见油污、油脂、残留氧化皮、锈斑、和残留油漆等污物。
Sa1级也叫做手工刷除清理级。
（或清扫级）Sa2级——相当于美国SSPC—SP6级。
采用喷砂清理方法，这是喷砂处理中最低的一级，即一般的要求，但对于涂层的保护要比手工刷除清理要提高许多。
Sa2级处理的技术标准：工件表面应不可见油腻、污垢、氧化皮、锈皮、油漆、氧化物、腐蚀物、和其它外来物质（疵点除外），但疵点限定为不超过每平方米表面的33%，可包括轻微阴影；少量因疵点、锈蚀引起的轻微脱色；氧化皮及油漆疵点。
如果工件原表面有凹痕，则轻微的锈蚀和油漆还会残留在凹痕底部。
Sa2级也叫商品清理级（或工业级）。
Sa2.5级——是工业上普遍使用的并可以作为验收技术要求及标准的级别。
Sa2.5级也叫近白清理级（近白级或出白级）。
Sa2.5级处理的技术标准：同Sa2要求前半部一样，但疵点限定为不超过每平方米表面的5%，可包括轻微暗影；少量因疵点、锈蚀引起的轻微脱色；氧化皮及油漆疵点。
Sa3级——级相当于美国SSPC—SP5级，是工业上的最高处理级别，也叫做白色清理级（或白色级）。
Sa3级处理的技术标准：与Sa2.5级一样但5%的阴影、疵点、锈蚀等都不得不存在了。
．手工除锈等级手工和动力工具，如铲刀，手动或动力钢丝刷，动力弹性砂轮片或砂轮等工具除锈，应首先铲除较厚的锈蚀层并清除油脂和污垢。
人工除锈后，钢材表面应清除浮灰和碎屑。
其除锈等级有三个St1、St2和St3。
一般用于无氧化皮的钢铁表面。
除锈等级也即清洁度，代表性国际标准有两种：一种是美国85年制订“SSPC-”；第二种是瑞典76年制订的“Sa-”，它分为四个等级分别为Sa1、Sa2、Sa2.5、Sa3，为国际惯常通用标准，详细介绍如下：Sa1级——相当于美国SSPC—SP7级。
采用一般简单的手工刷除、砂布打磨方法，这是四种清洁度中度最低的一级，对涂层的保护仅仅略好于未采用处理的工件。
Sa1级处理的技术标准：工件表面应不可见油污、油脂、残留氧化皮、锈斑、和残留油漆等污物。
Sa1级也叫做手工刷除清理级。
（或清扫级）Sa2级——相当于美国SSPC—SP6级。
采用喷砂清理方法，这是喷砂处理中最低的一级，即一般的要求，但对于涂层的保护要比手工刷除清理要提高许多。
Sa2级处理的技术标准：工件表面应不可见油腻、污垢、氧化皮、锈皮、油漆、氧化物、腐蚀物、和其它外来物质（疵点除外），但疵点限定为不超过每平方米表面的33%，可包括轻微阴影；少量因疵点、锈蚀引起的轻微脱色；氧化皮及油漆疵点。
如果工件原表面有凹痕，则轻微的锈蚀和油漆还会残留在凹痕底部。
Sa2级也叫商品清理级（或工业级）。
Sa2.5级——是工业上普遍使用的并可以作为验收技术要求及标准的级别。
Sa2.5级也叫近白清理级（近白级或出白级）。
Sa2.5级处理的技术标准：同Sa2要求前半部一样，但疵点限定为不超过每平方米表面的5%，可包括轻微暗影；少量因疵点、锈蚀引起的轻微脱色；氧化皮及油漆疵点。
Sa3级——级相当于美国SSPC—SP5级，是工业上的最高处理级别，也叫做白色清理级（或白色级）。
Sa3级处理的技术标准：与Sa2.5级一样但5%的阴影、疵点、锈蚀等都不得不存在了。
．手工除锈等级手工和动力工具，如铲刀，手动或动力钢丝刷，动力弹性砂轮片或砂轮等工具除锈，应首先铲除较厚的锈蚀层并清除油脂和污垢。
人工除锈后，钢材表面应清除浮灰和碎屑。
其除锈等级有三个St1、St2和St3。
一般用于无氧化皮的钢铁表面。

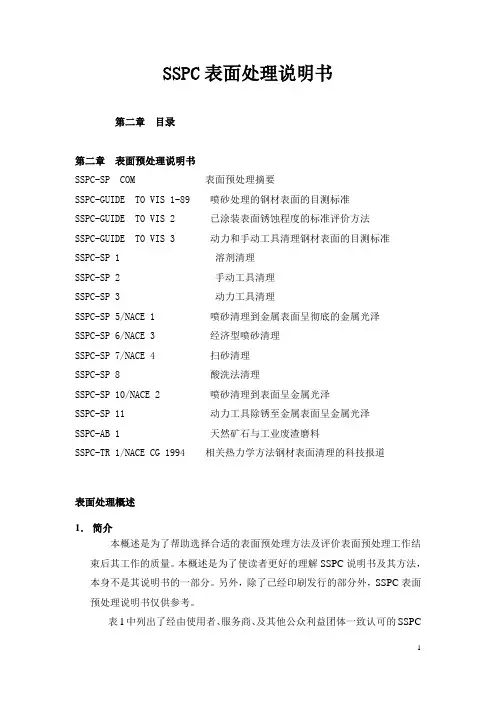

SSPC表面处理说明书第二章目录第二章表面预处理说明书SSPC-SP COM 表面预处理摘要SSPC-GUIDE TO VIS 1-89 喷砂处理的钢材表面的目测标准SSPC-GUIDE TO VIS 2 已涂装表面锈蚀程度的标准评价方法SSPC-GUIDE TO VIS 3 动力和手动工具清理钢材表面的目测标准SSPC-SP 1 溶剂清理SSPC-SP 2 手动工具清理SSPC-SP 3 动力工具清理SSPC-SP 5/NACE 1 喷砂清理到金属表面呈彻底的金属光泽SSPC-SP 6/NACE 3 经济型喷砂清理SSPC-SP 7/NACE 4 扫砂清理SSPC-SP 8 酸洗法清理SSPC-SP 10/NACE 2 喷砂清理到表面呈金属光泽SSPC-SP 11 动力工具除锈至金属表面呈金属光泽SSPC-AB 1 天然矿石与工业废渣磨料SSPC-TR 1/NACE CG 1994 相关热力学方法钢材表面清理的科技报道表面处理概述1．简介本概述是为了帮助选择合适的表面预处理方法及评价表面预处理工作结束后其工作的质量。
本概述是为了使读者更好的理解SSPC说明书及其方法，本身不是其说明书的一部分。
另外，除了已经印刷发行的部分外，SSPC表面预处理说明书仅供参考。
表1中列出了经由使用者、服务商、及其他公众利益团体一致认可的SSPC的一些说明书。
2．表面预处理的重要性表面预处理的质量与配套的油漆系统在同等程度上影响着涂层的寿命。
因此，我们应对表面预处理给予全面的考虑。
表面处理的主要功能有：①清除材料表面可能导致涂层寿命缩短的物质；②提供一个容易湿润的表面以保证涂层具有足够的附着力。
虽然所有的涂层最终都会失效，但是涂层失效的主要原因往往是表面预处理不够或涂层附着力不够。
一般说来，表面预处理过程中需要清理的是湿气、油脂、氯化物、硫酸盐、锈、金属腐蚀产物及灰尘等。
氧化皮对涂层性能的影响是不稳定的；对于比较缓和的室外环境来说，附着紧密且完整的氧化皮是可以保留的。
SSPC-SP 6/NACE No. 3January 1, 20072007年1月1日SSPC: The Society for Protective Coatings（美国防护涂料协会）Joint Surface Preparation Standard（表面处理联合标准）SSPC-SP 6/NACE No. 3Commercial Blast Cleaning（商业级喷砂清理）This The Society for Protective Coatings (SSPC)/NACE International (NACE) standard represents a consensus of those individual members who have reviewed this document, its scope, and provisions. It is intended to aid the manufacturer, the consumer, and the general public. Its acceptance does not in any respect preclude anyone, whether he has adopted the standard or not, from manufacturing, marketing, purchasing, or using products, processes, or procedures not addressed in this standard. Nothing contained in this SSPC/NACE standard is to be construed as granting any right, by implication or otherwise, to manufacture, sell, or use in connection with any method, apparatus, or product covered by Letters Patent, or as indemnifying or protecting anyone against liability for infringement of Letters Patent. This standard represents current technology and should in no way be interpreted as a restriction on the use of better procedures or materials. Neither is this standard intended to apply in all cases relating to the subject. Unpredictable circumstances may negate the usefulness of this standard in specific instances. SSPC and NACE assume no responsibility for the interpretation or use of this standard by other parties and accept responsibility for only those official interpretations issued by SSPC or NACE in accordance with their governing procedures and policies which preclude the issuance of interpretations by individual volunteers.Users of this SSPC/NACE standard are responsible for reviewing appropriate health, safety, environmental, and regulatory documents and for determining their applicability in relation to this standard prior to its use. This SSPC/NACE standard may not necessarily address all potential health and safety problems or environmental hazards associated with the use of materials, equipment, and/or operations detailed or referred to within this standard. Users of this SSPC/NACE standard are also responsible for establishing appropriate health, safety, and environmental protection practices, in consultation with appropriate regulatory authorities if necessary, to achieve compliance with any existing applicable regulatory requirements prior to the use of this standard.本美国防护涂料协会（SSPC）/NACE国际标准代表了对本文件及其范围和规定进行审核的成员的一致意见。
本标准旨在帮助生产商、用户和广大公众。
接受本标准在任何方面不得妨碍任何人（无论其是否已采用标准）生产、销售、购买或使用本标准未提及的产品、工艺或程序。
本SSPC/NACE标准中的任何内容不得解释为通过暗示或其他方法授予任何权利进行生产、销售或使用与许可证专利有关的方法、设备或产品，也不得解释为免除或保护某人免于承担侵犯专利许可证的法律责任。
本标准代表了现行技术，但决不可理解为限制使用更好的程序及材料。
同时本标准并非必须完全适用于与本主题相关的情况。
无视预见的情况可能导致本标准特殊场合下得使用无效。
SSPC和NACE不承担其他方解释和使用本标准的相关责任，而仅对SSPC或NACE按照其禁止个别志愿者发布有关解释的管理程序和规定发布的正式解释承担责任。
本SSPC/NACE标准的用户负责审核适当的健康、安全、环境及法律文件，并在使用前确定其是否适用于本标准，本SSPC/NACE标准未必能详尽与本标准中详述或提及的材料、设备和操作相关的所有潜在健康和安全问题或环境危害。
本SSPC/NACE标准的用户同时还应负责建立恰当的健康、安全和环境保护规程；如需要，应在使用本标准前咨询合适的法律制定机构，以便符合现行适用的法定要求。
CAUTIONARY NOTICE:SSPC/NACE standards are subject to periodic review, and may be revised or withdrawn at any time in accordance with technical committee procedures. SSPC and NACE require that action be taken to reaffirm, revise, or withdraw this standard no later than five years from the date of initial publication. The user is cautioned to obtain the latest edition. Purchasers may receive current information on all standards and other publications by contacting the organizations at the addresses below:©SSPC: The Society for Protective Coatings40 24th Street, Sixth FloorPittsburgh, PA 15222(telephone +1 877/281-7772)©NACE International1440 South CreekHouston, TX 77084-4906(telephone +1 281/228-6200)ForewordThis joint standard covers the use of blast cleaning abrasives to achieve a defined degree of cleaning of steel surfaces prior to the application of a protective coating or lining system. This standard is intended for use by coating or lining specifiers, applicators, inspectors, or others who may be responsible for defining a standard degree of surface cleanliness.The focus of this standard is commercial blast cleaning. White metal blast cleaning, near-white metal blast cleaning, industrial blast cleaning, and brush-off blast cleaning are addressed in separate standards.Commercial blast cleaning provides a greater degree of cleaning than industrial blast cleaning (SSPC-SP 14/NACE No.81) but less than near-white metal blast cleaning (SSPCSP 10/NACE No. 22).Commercial blast cleaning is used when the objective is to remove all visible oil, grease, dust, dirt, mill scale, rust, coating, oxides, corrosion products, and other foreign matter, leaving staining or shadows on no more than 33 percent of each unit area of surface.The difference between a commercial blast cleaning and a near-white metal blast cleaning is in the amount of staining permitted to remain on the surface. Commercial blast cleaning allows stains or shadows on 33 percent of each unit area of surface. Near-white metal blast cleaning allows staining or shadows on only 5 percent of each unit area of surface.注意事项：应对SSPC/NACE标准进行周期性审核，同时可根据技术委员会程序随时对其进行修订或撤销。
