【一年创新导向】四川省泸州市蓝田中学中考物理专题复习十四 生活用电

2024年中考物理一轮复习专题：生活用电知识点梳理1.家庭电路：（1）家庭电路的组成：进户线（火线和零线）、电能表、总开关、保险盒、用电器（开关在用电器和之间）、插孔。

（2）试电笔：①结构：笔尖金属体，大阻值电阻，氖管，弹簧，笔尾金属体；②作用：辨别零线和火线；③使用方法：手触笔尾金属体，笔尖接触判断导体（注意：手千万不能接触笔尖金属体，否则会触电）；④现象：氖管发光，接触导线是火线，反之则为零线。

2.三线插头和漏电保护器：（1）三线插头：①作用：万一用电器外壳和电源火线之间的绝缘体损坏时，使外壳带电，电流就会流入大地；②连接方法：左右上接地。

（2）漏电保护器：①作用：地上的人如果接触到火线，电流经过人体流入大地时，保护器就会切断电源；②安装：装在总开关上。

3.家庭电路中电流过大的原因：（1）原因：总功率过大、短路。

（2）保险丝：①材料：用电阻较，熔点较的材料（通常用铅锑合金）；②作用：当电流过大时，由于温度过高而熔断，切断电路；③使用方法：串联在火线上；④选择原则：额定电流要等于或稍（选填“大于”或“小于”）电路中最大的正常工作电流。

4.安全用电：（1）低压触电：单线触电、双线触电。

（2）高压触电：高压电弧触电、跨步电压触电。

（3）安全用电原则：不接触带电体，不靠近带电体。

专题训练一、选择题1．一般人体持续通过200毫安以上的电流可以损伤心肌，引起严重的心跳骤停甚至呼吸骤停，非常危险，下列说法符合安全用电原则的是（）A．使用试电笔时，手不能接触任何金属部分B．不接触低压带电体，不靠近高压带电体C．电灯的开关接在零线上D．多个大功率用电器接在同一插排上2．如图甲为某家庭电路的部分电路，下列说法正确的是（）A．控制照明灯的开关应接在图中的b处B．保险丝熔断后，可以临时用一段铜线代替C．用电器的功率越大，电能表记录的数字一定越大D．使用验电笔检测的正确方式如图乙所示3．如图所示的各种做法中，不符合安全用电原则的是（）A．①②③④B．②③④C．①②④D．①②③4．如图所示是某家庭电路，闭合开关 S1、S2，L1灯发光，L2灯不发光。

四川省泸州市蓝田中学初三物理电功率专题复习一、填空题1、如下左图所示电路，当闭合开关S，滑动变阻器R的滑片向b端移动时，电流表的示数将，灯L的亮度将，电路的总功率将，灯泡的功率将。

（填变化情况）第1题第2题第3题图2、如上中图所示电路，开关S闭合，当滑动变阻器的滑片P向左滑动时，灯的亮度变，电流表示数，电压表示数，电路的总功率。

3、如上右图所示，电源电压U=18V，小灯泡L的额定电压为9V。

当滑动变阻器的滑片P移至中点时，小灯泡L正常发光；当滑片P移至最右端时，小灯泡L的实际功率为6W。

则小灯泡的额定功率和滑动变阻器的最大阻值分别为4、如图所示，电源电压保持12V不变，小灯泡标有“3V 1.5W”的字样，电流表的量程是0~0.6A，滑动变阻器的规格是“30Ω 1A”，为了保证电路各元件都能安全使用，则滑动变阻器连入电路的阻值至少是Ω，在滑片移动过程中，整个电路消耗的最大功率是w，最小功率为 W。

5、如图甲的电路中，电源电压保持不变，闭合开关后，滑片P由b端滑到a端，电压表示数U与电流表示数I的变化关系如图乙，则可判断电源电压是 V，定值电阻R的阻值是Ω定值电阻能达到的最大功率为 W6、如下左图所示电路，电源电压为4．5V，滑动变阻器标有“20Ω 0.6A”， R0阻值为5Ω．闭合开关后，滑动变阻器接入10Ω时，R0两端的电压为 V．在该电路中R0消耗的最大功率为 W．7、如上中图示电路中，电源电压不变，小灯泡L标有“2.5V 1.25W”字样，变阻器R的最大阻值为40Ω，闭合开关，当滑动变阻器接入电路的阻值为4Ω时，小灯泡L恰好正常发光。

则（1）电源电压（2）小灯泡在此电路中的最小功率。

8、如上右图所示，灯L标有“6V 3W”字样，电流表的量程为0~3A，滑动变阻器R的铭牌上标有“20Ω 2A”，将它们并联在某一电源上，则在电路安全的情况下，该电路能消耗的最大功率为。

9、一盏灯，接到某一电源上，消耗功率为100W，若将这一电灯与一定值电阻R串联后接到相同的电源上，此时定值电阻消耗的功率为9W，求此时L的功率为瓦？10、有两个电阻R1和R2，若R1和R2以某种形式连接时，R1的功率为12W；若R1和R2以另一种形式连接时，R1的功率为108W，此时，电路中总的电流为9A，则R1和R2的阻值为。

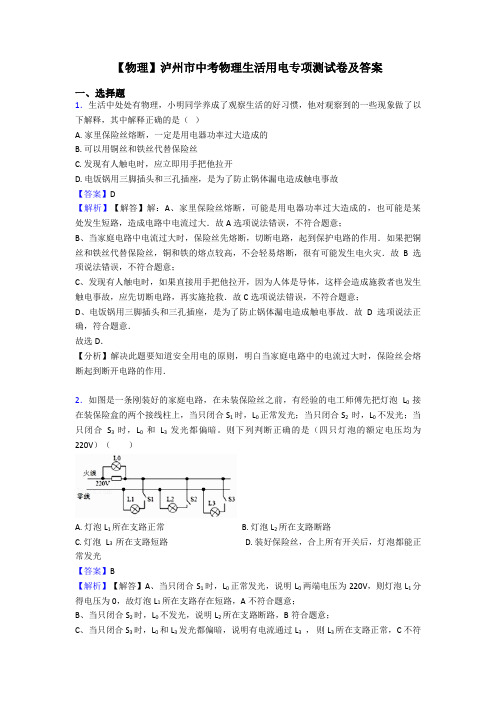

【物理】泸州市中考物理生活用电专项测试卷及答案一、选择题1．生活中处处有物理，小明同学养成了观察生活的好习惯，他对观察到的一些现象做了以下解释，其中解释正确的是（）A. 家里保险丝熔断，一定是用电器功率过大造成的B. 可以用铜丝和铁丝代替保险丝C. 发现有人触电时，应立即用手把他拉开D. 电饭锅用三脚插头和三孔插座，是为了防止锅体漏电造成触电事故【答案】D【解析】【解答】解：A、家里保险丝熔断，可能是用电器功率过大造成的，也可能是某处发生短路，造成电路中电流过大．故A选项说法错误，不符合题意；B、当家庭电路中电流过大时，保险丝先熔断，切断电路，起到保护电路的作用．如果把铜丝和铁丝代替保险丝，铜和铁的熔点较高，不会轻易熔断，很有可能发生电火灾．故B选项说法错误，不符合题意；C、发现有人触电时，如果直接用手把他拉开，因为人体是导体，这样会造成施救者也发生触电事故，应先切断电路，再实施抢救．故C选项说法错误，不符合题意；D、电饭锅用三脚插头和三孔插座，是为了防止锅体漏电造成触电事故．故D选项说法正确，符合题意．故选D．【分析】解决此题要知道安全用电的原则，明白当家庭电路中的电流过大时，保险丝会熔断起到断开电路的作用．2．如图是一条刚装好的家庭电路，在未装保险丝之前，有经验的电工师傅先把灯泡L0接在装保险盒的两个接线柱上，当只闭合S1时，L0正常发光；当只闭合S2时，L0不发光；当只闭合S3时，L0和L3发光都偏暗。

则下列判断正确的是（四只灯泡的额定电压均为220V）（）A. 灯泡L1所在支路正常B. 灯泡L2所在支路断路C. 灯泡L3所在支路短路D. 装好保险丝，合上所有开关后，灯泡都能正常发光【答案】B【解析】【解答】A、当只闭合S1时，L0正常发光，说明L0两端电压为220V，则灯泡L1分得电压为0，故灯泡L1所在支路存在短路，A不符合题意；B、当只闭合S2时，L0不发光，说明L2所在支路断路，B符合题意；C、当只闭合S3时，L0和L3发光都偏暗，说明有电流通过L3，则L3所在支路正常，C不符合题意；D、据上面的解答可知，装好保险丝，合上所有开关后，由于L1所在支路存在短路，所以会造成保险丝熔断，所有灯泡都不能发光，D不符合题意；故答案为：B。

第十九章《生活用电》单元复习教学设计（主备预案）2023—2024学年人教版物理九年级全一册在这次《生活用电》单元复习课中，我希望通过一系列互动和实践活动，帮助学生们巩固他们对于生活中用电知识的理解和应用。

一、设计意图：我的设计思路是通过复习来整理学生们头脑中已有的知识，并以小组合作的方式，让他们在实践中深化对电流、电压和电阻等概念的理解。

我期望通过这堂课，学生们能够将理论知识与生活实际相结合，提高他们的实际问题解决能力。

二、教学目标：1. 知识与技能：回顾和掌握生活用电的基本原理和家用电器的正确使用方法。

2. 过程与方法：通过实验和小组讨论，提高合作探究能力，培养安全用电的习惯。

3. 情感态度价值观：增强学生对物理学科的兴趣，培养他们关爱生命，安全用电的意识。

三、教学难点与重点：重点：家用电器的正确使用方法和安全用电常识。

难点：电流、电压、电阻在实际生活中的应用和故障分析。

四、教具与学具准备：教具：多媒体教学设备，家用电器模型，电路图，电压源，电流表等。

学具：笔记本，彩笔，实验器材套装。

五、活动过程：1. 情景引入：通过播放一段关于家庭用电事故的新闻报道，让学生们谈谈自己的感受，并引出今天的复习主题。

2. 知识回顾：利用多媒体展示本单元的主要知识点，引导学生一起回顾电流、电压、电阻的概念和家用电器的正确使用方法。

3. 小组讨论：学生们分成若干小组，每组分析一幅家庭电路图，讨论电流的路径，电压的分配，以及电阻的作用，并记录下讨论结果。

4. 实践操作：学生们使用实验器材，模拟家庭电路，进行电路连接实验，测量不同电阻下的电流和电压值，并与理论值进行对比。

5. 难点讲解：我针对学生在实验中遇到的问题，进行解答和讲解，帮助他们在实践中理解电流、电压、电阻的关系。

6. 课后练习：学生们完成一本习题册上的相关习题，巩固所学知识。

六、活动重难点：重点：家用电器的正确使用方法和安全用电常识。

难点：电流、电压、电阻在实际生活中的应用和故障分析。

2024年中考物理知识梳理及训练—生活用电（含解析）一、家庭电路1.家庭电路的组成（1）家庭电路的组成：进户线、电能表、总开关、保险装置、用电器、插座等。

前面四项要按顺序排列。

（2）家庭电路中各部分的安装特点及作用①电能表：用来计量电路所消耗的电能。

串联接在干路上。

输电线进入到用户，首先要接到电能表上，这样电能表才能计量所有用电器消耗的电能。

家庭电路总开关②总开关：控制电路通断。

接通和切断电路，便于更换电器或维修设备。

总开关串联在在干路上，接在电能表后，保险装置前。

③保险装置——熔丝（也叫保险丝）总开关的后面是保险装置。

熔丝（俗称保险丝）是简易保险装置，装在保险盒内。

电流过大时熔丝会熔化，切断电路，对用电器起到保护作用。

④空气开关现在新建居民楼电路中的保险装置一般采用空气开关，当电路中的电流过大时，空气开关自动断开，切断电路，俗称跳闸。

⑤插座与用电器插座是给用电器供电的，各插座之间是并联的；各用电器之间都是并联；用电器与插座之间也是并联。

（选填“串联”或“并联”）。

2.火线和零线进户的两条输电线中，一条叫做端线，俗称火线，另一条叫做零线。

通常情况下，火线与零线间电压为220V（与大地间电压也为220V）。

零线在入户之前已经和大地相连，因此，零线与大地间电压为零。

3.试电笔（1）结构：由金属体笔尖、电阻（阻值大）、氖管、金属笔卡（或金属笔尾）组成。

（2）作用：辨别火线和零线；检测用电器的外壳是否与火线相通（或者说检测用电器的金属外壳是否带电）。

（3）使用方法正确的使用方法错误的使用方法①手拿试电笔，手指按住金属笔卡（或金属笔尾），使笔尖接触被测导线（手指千万不能碰到笔尖金属体）。

②试电笔辨别火线与零线手拿试电笔，手指按住笔卡（或金属笔尾），使笔尖接触被测导线。

如果氖管发光，则接触的是火线；如果氖管不发光，则接触的是零线。

（4）原理：当试电笔接触火线时，由火线经试电笔、人体，到大地间形成通路，有电流流过试电笔和人体，所以试电笔氖管发光；由于流过该通路的电流很小，对人体不会造成伤害。

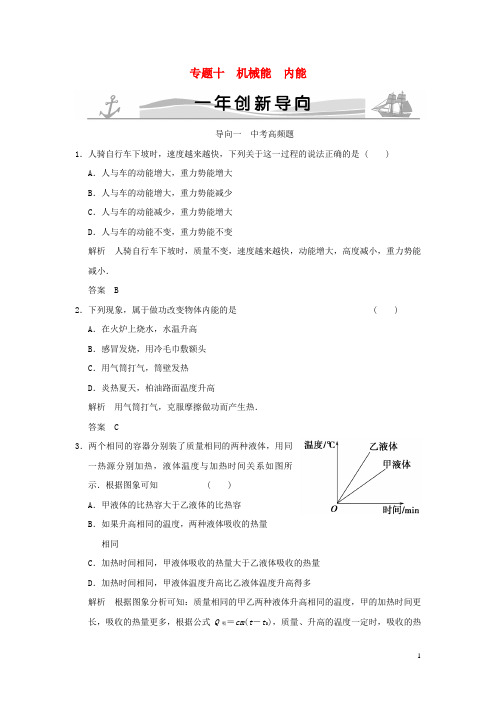

专题十机械能内能导向一中考高频题1．人骑自行车下坡时，速度越来越快，下列关于这一过程的说法正确的是 ( ) A．人与车的动能增大，重力势能增大B．人与车的动能增大，重力势能减少C．人与车的动能减少，重力势能增大D．人与车的动能不变，重力势能不变解析人骑自行车下坡时，质量不变，速度越来越快，动能增大，高度减小，重力势能减小．答案 B2．下列现象，属于做功改变物体内能的是( ) A．在火炉上烧水，水温升高B．感冒发烧，用冷毛巾敷额头C．用气筒打气，筒壁发热D．炎热夏天，柏油路面温度升高解析用气筒打气，克服摩擦做功而产生热．答案 C3．两个相同的容器分别装了质量相同的两种液体，用同一热源分别加热，液体温度与加热时间关系如图所示．根据图象可知 ( )A．甲液体的比热容大于乙液体的比热容B．如果升高相同的温度，两种液体吸收的热量相同C．加热时间相同，甲液体吸收的热量大于乙液体吸收的热量D．加热时间相同，甲液体温度升高比乙液体温度升高得多解析根据图象分析可知：质量相同的甲乙两种液体升高相同的温度，甲的加热时间更长，吸收的热量更多，根据公式Q吸＝cm(t－t0)，质量、升高的温度一定时，吸收的热量和物质的比热容成正比，甲吸收的热量多说明甲的比热容大，A选项正确；根据图象分析可知：质量相同的甲乙两种液体升高相同的温度，甲的加热时间更长，吸收的热量更多，B选项错；同一热源加热，相同的时间内甲乙两种液体吸收的热量就是相同的，C 选项错；根据图象分析可知：质量相同的甲乙两种液体加热相同的时间，乙的温度升高值更大，D选项错．答案 A4．如图为某一天中央电视台天气预报的截图．图中显示的四个地方，内陆地区的温差比沿海地区的温差大，造成这种差别的主要原因是水的比热容比泥土、砂石的比热容________(选填“”大或“小”)．解析沿海地区水多，水的比热容较大，白天，相同质量的水和砂石，吸收相同的热量，水的温度升高的少；夜晚，放出相同的热量，水的温度降低的少，使得沿海地区比内陆地区昼夜的温差小．答案大5．用如图甲所示装置进行实验，比较不同液体的吸热能力．在两个相同的烧杯中分别装入初温、质量相同的水和植物油，用相同的酒精灯加热至沸腾，实验中只记录了植物油和水沸腾的温度，发现植物油的沸点比水的高．(1)通过水沸腾时温度计的局部放大图如图乙所示，可知水的沸点是________℃，说明此时的大气压________(选填“大于”“等于”或“小于”)标准大气压；(2)实验中，将它们加热至沸腾，植物油所需的时间较长，说明植物油吸收的热量比水吸收的热量________(选填“多”或“少”)；(3)为了比较植物油和水的吸收能力，请你写出一种正确的做法______________________．解析 (1)温度计的一大格是10 ℃，一大格分成十小格，故分度值是1 ℃，而液柱上表面此时在90 ℃上面8个小格，故读作98 ℃，1标准大气压下水的沸点是100 ℃，液体沸点随气压的减小而降低，故此时的气压低于1标准大气压．(2)规格相同的酒精灯，在相同的时间内放出的热量是相同的，那么加热时间的长短就代表了液体吸热的多少，植物油比水吸热时间长，故吸收更多的热量．(3)比较不同液体的吸热能力，要控制好变量，一般有两种方法：①加热相同时间，比较升高的温度；②或升高相同温度比较加热时间． 答案 (1)98 小于 (2)多 (3)加热相同的时间比较升高的温度6．某物理兴趣小组为了探究地球表面水吸收太阳能的本领，做了如下实验：用一脸盆装6 kg 的水，水的表面积为0.1 m 2，经过太阳光垂直照射15 min ，水温升高了5 ℃.问：(1)实验时6 kg 的水15 min 内吸收了多少热能？(2)平均每分钟1m 2水面吸收的热量是多少？(3)若用加热方式使同质量的水升高相同温度，至少需要燃烧多少m 3液化气？(假设液化气燃烧放出的热量全部被水吸收，液化气热值是5.0×107 J/m 3)解析 (1)水吸收的热量： Q 吸＝cm Δt ＝4.2×103 J/(kg·℃)×6 kg ×5 ℃＝1.26×105 J ；(2)平均每分钟1 m 2水面吸收的热量： Q ＝Q 吸tS ＝1.26×105 J 15×0.1＝8.4×104 J ； (3)由题知，Q 放＝Vq ＝Q 吸＝1.26×105J ，需要液化气的体积： V ＝Q 放q ＝1.26×105 J 5.0×107 J/m 3＝2.52×10－3 m 3. 答案 (1)1.26×105 J (2)8.4×104 J(3)2.52×10－3 m 3导向二 新情境题7．(原创)2013年4月20日芦山发生7.0级大地震，我国政府在第一时间紧急派出飞机为灾区空投救灾物资，从飞机上空投的救灾物资在下落过程中，逐渐减小的物理量是( ) A ．动能B ．重力势能C．重力D．质量解析物体动能的大小由其速度和质量决定，物资在下降过程中，其质量不变，速度增加，所以动能增大，A错；物体重力势能大小由其高度和质量决定，物资在下降过程中，其质量不变，高度下降，所以重力势能减小，B正确；物体重力大小与质量成正比，物体在下落过程中，质量不变，重力不变，C、D错．答案 B8．2012年3月，英国科学家研发出一种“激光橡皮”，并将于近日批量生产上市，该橡皮专门用来除去白纸上的黑色碳粉字迹．在激光的照射下，纸张上的黑色碳粉__________热量直接变为高温碳蒸气，字迹便消失了．在此过程中光能转化为________________能，为防止高温对纸张的破坏，激光照射的时间需严格控制．解析碳粉在激光照射下吸热，是通过热传递的方式改变了碳粉的内能，碳粉吸热而温度升高，在这个过程中，消耗了激光的光能，得到了内能．答案吸收内9．近日，市场上出现了一种“自发热内衣”，小黄同学对市场上热卖的自发热内衣的宣传产生了质疑．他认为，能量不能凭空产生，如果内衣发热，其内能一定是通过其它能的转移或转化而来的．接着在查阅资料时发现：发热内衣的原料是一种特殊纤维材料，当它吸收人体散发的水分时，纤维分子中的亲水基团与水分子结合，水分子的动能降低，同时转换为热能释放出来．为此小黄设计实验进行验证：将三块相同的标有发热字样内衣样品烘干后取出放到室内，并将三个测温探头放入三块样品的相同位置，室内温度保持20 ℃不变．由于室内空气湿度较大，内衣开始吸湿．经过半小时的数据记录发现，三块内衣样品的升温幅度最高不超过4 ℃，半小时平均升温值小于3 ℃.请问：(1)小黄选用三块相同的内衣样品做实验，其目的是_____________________．(2)样品内衣增加的内能是______________能转化而来的．(3)为了进一步探究不同的纤维吸湿发热性能的高低，本实验将如何改进？____________________________________________________________________________________________________________________________________解析(1)只选一件样品进行实验不具有普遍性，选用多件样品进行实验可以避免偶然性，从而得出更可靠的结论．(2)从该产品的工作原理可以看出，它吸水后水分子动能降低，转换成了热能，即水分子的动能转化成内能．(3)为了进一步探究不同的纤维吸湿发热性能的高低，要选取不同纤维，采用控制变量法进行探究．答案(1)得出普遍结论(2)水分子的动(3)保持其他条件相同，选取不同的纤维样品进行探究．导向三初高中衔接题10．(改编)如图所示，是“研究动能的大小与哪些因素有关”的实验装置．(1)实验中通过观察________________的大小，来判断小球动能的大小．(2)实验中为了研究动能大小与质量的关系．需要控制小球撞击时的速度不变，具体的控制方法是__________________________________________________________________________________________________________________。

2024届中考物理第一轮专项复习——生活用电1.下列做法中符合安全用电原则的是（）A.高压线断落触地可以走近查看B.一定要更换绝缘皮破损的电线C.用湿手去更换灯泡D.三孔插座没有接地线2.在安全教育主题班会上，同学们列举的下列生活现象中符合安全要求的是（）A.激光笔直接照射眼睛B.火车经过时人站在铁轨和对应安全线之间C.用电器金属外壳与保护接地线相连D.一个插座上同时使用多个大功率用电器3.“珍爱生命，安全用电”，生活中掌握一些安全用电的知识是我们人生成长的必修课，下列符合安全用电原则的是（）A.在高压线下放风筝B.用湿抹布擦发光的灯泡C.绝缘皮破损的导线继续使用D.搬动电风扇前应断开电源开关4.关于家庭电路中的用电知识，下列说法正确的是（）A.B.控制电灯的开关要连接在火线和电灯之间C.当发生短路时，电路中电流过大，空气开关自动断开，切断电路D.用电器金属外壳接地，可预防金属外壳带电对人造成伤害5.下列有关材料的说法错误的是（）A.家庭电路中保险丝的导电性比导线好B.LED灯中的发光二极管是用半导体材料做成的C.撑杆跳高时使用的撑杆具有强度高、弹性好的特点D.密度非常小、隔热性非常好的气凝胶可以用来做航天服6.我们的学习和生活都离不开电，在日常生活中树立安全用电的意识十分重要。

如图所示的各种做法中，符合安全用电原则的是（）A.使用绝缘皮破损的电线B.在高压线下钓鱼C.多个大功率用电器使用同一插座D.发现有人触电立刻切断电源7.小明设计了一种晚上自动给花草浇水电路。

光控开关1S在天黑时闭合，湿敏开关2S在土壤过于干燥时闭合。

浇花器仅在土壤过于干燥的夜间才开始工作，对花草进行浇水。

下列电路既满足上述条件，又符合安全用电原则的是（）A. B.C. D.8.下列做法中符合安全原则的是（）A.开关接在零线与用电器之间B.使用试电笔时指尖抵住笔尾金属C.使用绝缘皮破损的电线D.在高压线下钓鱼9.为了节约电能，小聪利用“声控开关”（有声音时自动闭合，无声音时自动断开）和“光控开关”（天黑时自动闭合，天亮时自动断开），设计了一个只有在天黑且有声音时灯才亮的楼道照明电路。

2024年中考物理二轮专题复习——生活用电一、选择题（本大题共10道小题）1. (2023·河南)“安全用电,警钟长鸣”,下列做法符合安全用电要求的是( )A.手机充电器长期插在插座上B.用湿布擦拭工作的台灯C.用电器着火时立即用水浇灭D.人触电时立即切断电源2. (2023·湖南衡阳)关于家庭电路和安全用电,下列说法正确的是( )A.家庭电路中,各种用电器都是串联的B.空气开关跳闸后,只需重新闭合即可C.使用验电笔时,手不要接触笔尾金属体D.家用电器的金属外壳要接地,防止触电3. (2023·湖南湘潭)下列做法不符合安全用电要求的是( )A.更换灯泡前断开电源开关B.用湿抹布擦电器C.家用电器的开关接在火线上D.及时更换电路中绝缘皮老化、破损的导线4. (2023·湖南邵阳)关于家庭电路和生活用电,下列做法符合安全用电常识的是( )A.湿手拔插头B.有金属外壳的家用电器,金属外壳必须接地C.随意靠近高压带电体D.用铜丝、铁丝代替保险丝5. (2023·山东泰安)关于家庭电路和安全用电,下列说法正确的是( )A.家庭电路中,电灯和插座是串联的B.家庭电路中,保险丝熔断,可能是用电器总功率过大的原因C.有金属外壳的家用电器要接地线,是为了用电器在地面上放置更牢固D.使用试电笔时,为避免触电,不能用手接触到试电笔上尾部金属体6. (2023·湖北荆门)关于家庭电路和安全用电,下列说法或做法中正确的是( )A.家庭电路中空气开关“跳闸”,应找到原因后再闭合开关B.家庭电路中,控制灯具的开关既可安装在火线上,也可安装在零线上C.可以将电烤炉、电火锅等多个大功率用电器接在一个插线板上同时使用D.电器设备起火,可直接用水灭火7. (2023·湖南湘西)生活中掌握一些安全用电常识很有必要,下列做法中正确的是( )A.触摸破损电线B.爬到树上取电线上的风筝C.用干木棒拨开触电者身上的电线D.同时在一个插板上用很多电器8. (2023·河南商丘)“安全用电,珍惜生命”是每个公民应有的意识,下列关于安全用电说法正确的是( )A.家里空气开关“跳闸”,一定是发生了短路B.只有大功率的用电器才需要使用三孔插座C.发现有人触电,应立即切断电源进行急救D.使用试电笔时,手指不能碰到笔尾金属体9. (2023•大连)“珍爱生命,安全用电”是公民应具备的安全意识.关于安全用电,下列做法正确的是( )A.在高压线下钓鱼B.用湿抹布擦拭电灯C.在电线上晾晒衣服D.更换灯泡前先切断电源10. (2023·河南南阳)小明在家里看电视时突然断电,通过检查发现空气开关跳闸了.对于以上情景,下列说法正确的是( )A.空气开关可以代替漏电保护器发挥作用B.家庭电路安装空气开关是防止漏电而采取的安全措施C.空气开关跳闸后,应立即合上D.空气开关跳闸的原因可能是电线绝缘层破了,导致火线与零线相碰了二、填空题（本大题共10道小题）11. (2023•十堰)家庭电路中,导线绝缘皮容易破损或老化,裸露的导线相接触会发生,这时电路中的(选填“漏电保护器”或“空气开关”)会跳闸保护电路.除此之外,电路中用电器过大,也会导致电路中电流过大.12. (2023•江西)劳动课上,同学们开展了“使用测电笔辨别火线和零线”的活动.如图所示,测电笔的氖管发光,说明被检测的插孔与相连,此时,测电笔与人体之间的连接方式是联.13. (2023•吉林)如图是人们常用的插线板.可以用来判断插孔接的是火线还是零线;当把三脚插头插入三孔插座中时,用电器的金属外壳就会与相连.以防止触电事故的发生.14. (2023·辽宁阜新)如图所示,同一个插排上同时使用多个用电器,用电器的总功率过大,会造成家庭电路中的 ______过大,此时______(填“空气开关”或“漏电保护器”)会自动切断电路,起到保护作用。

2024年中考苏科版物理第一轮复习——生活用电一、选择题1. (2023·陕西西安)关于家庭电路和安全用电,下列说法正确的是( )A.使用验电笔时不能接触笔尾的金属体B.电灯开关安装在零线上C.空气开关跳闸一定是短路引起的D.更换灯泡应先断开开关2. (2023·山东济南)下列关于图中的家庭电路,说法正确的是( )A.两孔插座和三孔插座的连接都正确B.丙灯的安装和开关的连接是正确的C.乙处的插座与丙灯是串联在一起的D.乙处三孔插座的电路图符号为3. (2023·湖北武汉)关于生活用电,下列说法错误的是( )A.使用螺丝刀试电笔时要用指尖抵住上端的金属帽B.与三孔插座中标有①的插孔相连的导线和室外的大地相连C.人站在干燥的木凳上同时接触火线和零线,不会触电D.用电器的总功率过大,容易发生火灾4. (2023•娄底)关于安全用电,下列说法正确的是( )A.家庭电路中各用电器都是串联在电路中工作的B.控制用电器的开关应接在该用电器和零线之间C.用试电笔辨别火线和零线时,手要接触笔尾金属体D.当干路中的电流过大时,漏电保护器就会自动切断电路5. (2023·山东枣庄)以下四种情况符合安全用电原则的是( )A.使用试电笔时,手应接触笔后端的金属部分B.人向落在地面上的“高压线头”靠近C.电灯的开关接在零线上D.雷雨天人站在大树下避雨6. (2023•哈尔滨)生活中,我们应“珍爱生命,规范用电”.下列说法正确的是( )A.家庭电路中空气开关“跳闸”一定是电路发生过载B.发现有人触电,应先立即切断电源C.在家庭照明电路中,开关必须接在灯和零线之间D.正确使用验电笔时,手不要接触它后端的金属部分7. (2023·山东临沂)周末晚上,莹莹正在吃饭,突然停电.用测电笔检测时发现检测火线、零线时氛管都发光.发生这一现象的原因最可能是( )A.灯泡短路B.灯丝断了C.进户线零线断了D.插座短路8. (2023·辽宁锦州)关于家庭电路及安全用电,下列说法正确的是( )A.对人体安全的电压不高于36V,家庭电路中插座和电灯是串联的B.新建楼房中的供电线路不再使用保险丝,而用起保险作用的空气开关代替C.家庭电路中总电流过大就是短路造成的D.正确使用电笔辨别火线时,试电笔氖管发光,没有电流通过人体9. (2023·河南商丘)“安全用电,珍惜生命”是每个公民应有的意识,下列关于安全用电说法正确的是( )A.家里空气开关“跳闸”,一定是发生了短路B.只有大功率的用电器才需要使用三孔插座C.发现有人触电,应立即切断电源进行急救D.使用试电笔时,手指不能碰到笔尾金属体10. (2023·河南洛阳·统考模拟预测)在全国中小学安全教育平台中,安全用电常识是其中一项重要的教育内容.下列做法符合安全用电要求的是( )A.家庭电路中,控制各个灯具的开关都应安装在零线上B.在打扫卫生时,可用湿布擦拭未断开电源的电视机C.使用试电笔时,手应接触笔尾金属体,不能接触笔尖金属体D.如果发生触电事故,应不切断电源,立即进行施救11. (2022•河池)在如图所示的照明电路中,闭合开关S后,发现灯泡L不亮,用测电笔分别检测b、c两点,氖管都发光.若电路中只有一处故障,则可能是( )A.开关S断路B.灯泡断路C.灯泡短路D.cd段断路12. (2023•湖北)如图是常用的插线板,闭合开关,指示灯发光,且插孔可以提供工作电压,下列说法正确的是( )A.图中A与零线相连,B与火线相连B.将试电笔插入C孔,其氖管会发光C.若指示灯断路不能发光,则插孔不能提供工作电压D.若A、B两孔发生短路,则其它插孔仍可提供工作电压13. (2023·宁夏银川)如图所示是现在一般标准住宅内配电系统方框图.下列说法正确的是( )A.空调正常工作时,灯泡一定发光B.如果插座被短路,空气开关会跳闸C.甲、乙两图中的人都触电了,且“漏电保护器”都会切断电路D.若空气开关“跳闸”,可能是电路中发生了图甲的触电事故14. (2022•绵阳)如图所示是现在一般标准住宅户内配电系统方框图.关于空气开关和漏电保护器的作用,下列分析正确的是( )A.当电灯电流过大时,空气开关③将跳闸B.当插座漏电时,空气开关①将跳闸C.当空调电流过大时,漏电保护器会迅速切断电流D.空气开关跳闸,问题解决后需更换新的空气开关15. (2023·河南南阳)学习家庭电路后,小亮把自己家客厅的电路绘制了一个简单的电路图(如图所示),如果他先闭合开关S1,让电冰箱开始工作,然后依次闭合灯泡开关,那么( )A.接入电路的总电阻变小B.火线和零线中的电流都变大C.通过各用电器中的电流都相等D.电冰箱的功率较大,它两端的电压更高二、填空题16. (2023•贺州)在家庭电路中,用来测量所消耗的电能;正确使用试电笔来辨别火线和零线,若试电笔的氖管发光,表明笔尖接触的是线.17. (2022·湖北襄阳)我国家庭电路的电压为______V;如图所示是小明家中一周前､后电能表示数.他家这周消耗了______kW·h的电能｡18. (2023·湖南衡阳)某商场有甲,乙两种容积相同的电热水壶,甲标有“220V 800W”的字样,乙标有“220V 1500W”的字样,若家庭电路的电压是220V,室内插座的额定电流是5A,用该插座给电热水壶供电,从安全用电的角度考虑,应选购______(选填“甲”或“乙”)电热水壶,选择的理由是______。

九年级全一册第十九章生活用电时间：45分钟满分：100分班级：____________姓名：____________ 得分：______________一、选择题1．下列关于家庭电路和安全用电的说法，正确的是( )A．电热水器通过两孔插座接入电路B．若电线橡胶皮破损，可能引起短路C．家庭电路中的用电器都是串联的D．只要不接触带电体，人就不会触电2．(2022·南通)节约能源，人人有责．不提倡的做法是( )A．用节能灯代替白炽灯照明B．私家车代替公交车出行C．离开教室，人走灯灭D．夏天空调温度调得不要太低3．(2022·邵阳)关于家庭电路和生活用电，下列做法符合安全用电常识的是( )A．湿手拔插头B．有金属外壳的家用电器，金属外壳必须接地C．随意靠近高压带电体D．用铜丝、铁丝代替保险丝4．下列认知或做法，符合安全用电原则的是 ( )A．一般家用空调正常工作时的电功率约为 0.1 kWB．电路起火时先灭火后断电C．使用测电笔辨别火线时，手接触笔尾金属体D．低于 220 V 的电压都是安全的5．(2022·海南)如图所示是小明家的一个插线板，他在使用中发现：插线板上的开关闭合时插孔能提供工作电压．图中电路的连接符合上述要求及安全用电原则的是( )第5题图6．如图所示是小明设计的家庭电路图，对此分析下列错误的是( )第6题图A．保险盒接法错误，保险盒应该安装在火线上B．两孔插座接法错误，其左端导线应该接在零线上C．开关和灯泡接法正确，开关接在零线上符合安全用电原则D．将一盏台灯刚接入该三孔插座时，保险丝烧断，可能由于台灯插头短路7．(2022·河池)在如图所示的照明电路中，闭合开关S后，发现灯泡L不亮，用测电笔分别检测b、c两点，氖管都发光．若电路中只有一处故障，则可能是( )第7题图A．开关S断路B．灯泡断路C．灯泡短路D．cd段断路8．(2022·随州)如图所示是一个住宅户内的配电系统方框图．下列说法中正确的是( )第8题图A．空气开关Q与吊灯灯泡是并联B．当吊灯正常发光时，用试电笔接触P处的导线氖管不会发光C．当站在地上的人不小心用手指接触到插孔M内的金属片时，漏电保护器会迅速切断电流，对人身起到保护作用D．当N处的空气开关跳闸时，一定是空调和吊灯同时使用引起的二、填空题9．电器的使用丰富了人们的生活，但若使用不当，也会带来危害．在日常用电中要注意：家庭电路中的电冰箱、电视机、电灯等家用电器的连接方式是______联；带有金属外壳的家用电器，都要使用三孔插座，这样做的目的是让金属外壳与______相连；一般情况下，人体的安全电压不高于_______V，不要触摸火线或漏电的家用电器．10．(2022·江西)劳动课上，同学们开展了“使用测电笔辨别火线和零线”的活动．如图所示，测电笔的氖管发光，说明被检测的插孔与________相连，此时，测电笔与人体之间的连接方式是______联．第10题图11．(2022·龙东)如图所示的家庭电路，两虚线框中连入了电灯和开关，则方框________中为开关；闭合开关后，发现电灯不亮，使用试电笔测试a、b、c 三点时试电笔的氖管均发光，测试d点时试电笔的氖管不发光，则该电路的故障为________________．第11题图12．(2022·衡阳)某商场有甲、乙两种容积相同的电热水壶，甲标有“220 V800 W”的字样，乙标有“220 V 1 500 W”的字样，若家庭电路的电压是220 V，室内插座的额定电流是5 A，用该插座给电热水壶供电，从安全用电的角度考虑，应选购______(填“甲”或“乙”)电热水壶，选择的理由是____________________________________________________．三、作图题13．(2022·眉山)请你将某劳动实践基地室内的部分电路连接完整．第13题图四、计算题14．小红利用图示电能表测量家中电水壶的实际功率．第14题图(1)由表盘信息，家中接入电路的用电器总功率最大不能超过____________．(2)电水壶接入电路必须使用________(填“两孔”或“三孔”)插座．(3)小红将其他用电器全部关闭后，把电水壶接入电路，观察到电能表指示灯在2 min内闪烁80次，则电水壶实际功率为______W.九年级全一册第十九章生活用电参考答案时间：45分钟满分：100分班级：____________姓名：____________ 得分：______________一、选择题1．下列关于家庭电路和安全用电的说法，正确的是( B)A．电热水器通过两孔插座接入电路B．若电线橡胶皮破损，可能引起短路C．家庭电路中的用电器都是串联的D．只要不接触带电体，人就不会触电2．(2022·南通)节约能源，人人有责．不提倡的做法是( B)A．用节能灯代替白炽灯照明B．私家车代替公交车出行C．离开教室，人走灯灭D．夏天空调温度调得不要太低3．(2022·邵阳)关于家庭电路和生活用电，下列做法符合安全用电常识的是( B)A．湿手拔插头B．有金属外壳的家用电器，金属外壳必须接地C．随意靠近高压带电体D．用铜丝、铁丝代替保险丝4．下列认知或做法，符合安全用电原则的是 ( C)A．一般家用空调正常工作时的电功率约为 0.1 kWB．电路起火时先灭火后断电C．使用测电笔辨别火线时，手接触笔尾金属体D．低于 220 V 的电压都是安全的5．(2022·海南)如图所示是小明家的一个插线板，他在使用中发现：插线板上的开关闭合时插孔能提供工作电压．图中电路的连接符合上述要求及安全用电原则的是( B)第5题图6．如图所示是小明设计的家庭电路图，对此分析下列错误的是( C)第6题图A．保险盒接法错误，保险盒应该安装在火线上B．两孔插座接法错误，其左端导线应该接在零线上C．开关和灯泡接法正确，开关接在零线上符合安全用电原则D．将一盏台灯刚接入该三孔插座时，保险丝烧断，可能由于台灯插头短路7．(2022·河池)在如图所示的照明电路中，闭合开关S后，发现灯泡L不亮，用测电笔分别检测b、c两点，氖管都发光．若电路中只有一处故障，则可能是( D)第7题图A．开关S断路B．灯泡断路C．灯泡短路D．cd段断路8．(2022·随州)如图所示是一个住宅户内的配电系统方框图．下列说法中正确的是( C)第8题图A．空气开关Q与吊灯灯泡是并联B．当吊灯正常发光时，用试电笔接触P处的导线氖管不会发光C．当站在地上的人不小心用手指接触到插孔M内的金属片时，漏电保护器会迅速切断电流，对人身起到保护作用D．当N处的空气开关跳闸时，一定是空调和吊灯同时使用引起的二、填空题9．电器的使用丰富了人们的生活，但若使用不当，也会带来危害．在日常用电中要注意：家庭电路中的电冰箱、电视机、电灯等家用电器的连接方式是______联；带有金属外壳的家用电器，都要使用三孔插座，这样做的目的是让金属外壳与______相连；一般情况下，人体的安全电压不高于_______V，不要触摸火线或漏电的家用电器．答案：并大地3610．(2022·江西)劳动课上，同学们开展了“使用测电笔辨别火线和零线”的活动．如图所示，测电笔的氖管发光，说明被检测的插孔与________相连，此时，测电笔与人体之间的连接方式是______联．第10题图答案：火线串11．(2022·龙东)如图所示的家庭电路，两虚线框中连入了电灯和开关，则方框________中为开关；闭合开关后，发现电灯不亮，使用试电笔测试a、b、c 三点时试电笔的氖管均发光，测试d点时试电笔的氖管不发光，则该电路的故障为________________．第11题图答案：乙cd之间断路12．(2022·衡阳)某商场有甲、乙两种容积相同的电热水壶，甲标有“220 V800 W”的字样，乙标有“220 V 1 500 W”的字样，若家庭电路的电压是220 V，室内插座的额定电流是5 A，用该插座给电热水壶供电，从安全用电的角度考虑，应选购______(填“甲”或“乙”)电热水壶，选择的理由是____________________________________________________．答案：甲乙的额定电流超过了插座的额定电流5 A三、作图题13．(2022·眉山)请你将某劳动实践基地室内的部分电路连接完整．第13题图如图所示：第13题图四、计算题14．小红利用图示电能表测量家中电水壶的实际功率．第14题图(1)由表盘信息，家中接入电路的用电器总功率最大不能超过____________．(2)电水壶接入电路必须使用________(填“两孔”或“三孔”)插座．(3)小红将其他用电器全部关闭后，把电水壶接入电路，观察到电能表指示灯在2 min内闪烁80次，则电水壶实际功率为______W.答案：(1)13 200 W(2)三孔(3)750。
