绝缘子泄露电流原理绝缘子是用于支撑高压电力输电线路的绝缘材料，它能够有效防止电流通过支架导电材料，从而确保电力输送的安全稳定。
然而，由于绝缘子本身也存在着一定的泄露电流，因此了解绝缘子泄露电流的原理对于保障电力系统的正常运行非常重要。
绝缘子泄露电流是指绝缘子表面的电流泄漏到大气中的现象。
在理想状态下，绝缘子的外表面应该是绝缘的，不会发生电流泄漏。
然而，由于绝缘子表面都存在着一定的潮湿、灰尘等带电粒子，这些带电粒子会导致电压分布不均，进而导致表面电流的流动。
表面放电是指绝缘子表面发生放电现象。
当绝缘子表面存在着带电粒子时，这些粒子会在强电场作用下发生放电，电流随着带电粒子的流动而产生。
带电粒子主要是由空气中的湿气、灰尘等形成的，它们在绝缘子表面沉积堆积，并与绝缘子表面形成微小的导电通道。
当外加电压达到一定程度时，这些导电通道上的电压梯度超过了空气击穿电压，导致表面放电的产生。
湿漏电是指绝缘子表面的潮湿导致了电流泄漏。
在高湿度环境中，绝缘子表面会吸附水分，形成一个薄膜。
薄膜内部的水分会形成离子，随着电场的作用下发生移动，从而导致电流的产生。
绝缘子泄露电流的大小取决于绝缘子表面的情况、外界环境的因素以及绝缘子材料的特性。
通常情况下，高湿度、强电场以及表面污秽程度较高的绝缘子会产生较大的泄露电流。
此外，绝缘子的材料和结构也会对泄露电流产生影响。
一些特殊的绝缘子结构设计以及特殊的绝缘材料能够降低泄露电流的产生。
绝缘子泄露电流的存在会导致电力线路的损耗增加，降低电力传输的效率。
因此，在电力系统的设计和运行中，需要合理选择绝缘子材料和结构，以减小泄露电流的发生。
此外，定期对绝缘子表面进行清洁和维护也是减少泄露电流的有效措施。
总之，绝缘子泄露电流是绝缘子表面存在的电流泄漏现象，其主要源于表面放电和湿漏电机制。
了解绝缘子泄露电流的原理对于确保电力系统的安全稳定具有重要意义。
在实际应用中，合理选择绝缘子材料和结构，保持绝缘子表面的清洁和干燥，能够有效减小绝缘子泄露电流的发生。

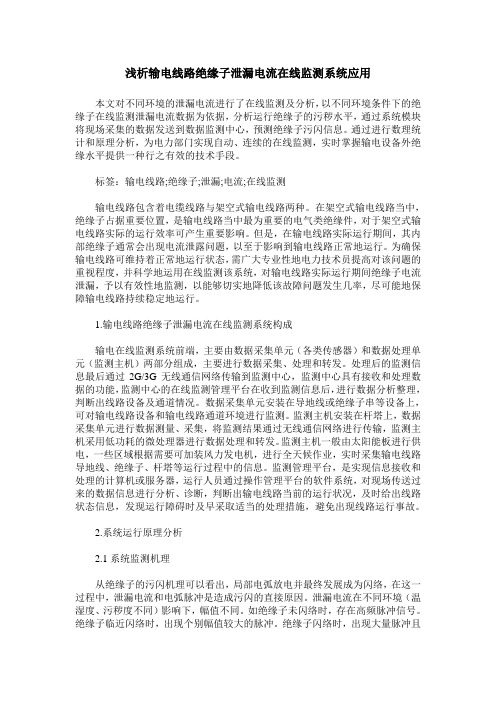

浅析输电线路绝缘子泄漏电流在线监测系统应用本文对不同环境的泄漏电流进行了在线监测及分析，以不同环境条件下的绝缘子在线监测泄漏电流数据为依据，分析运行绝缘子的污秽水平，通过系统模块将现场采集的数据发送到数据监测中心，预测绝缘子污闪信息。
通过进行数理统计和原理分析，为电力部门实现自动、连续的在线监测，实时掌握输电设备外绝缘水平提供一种行之有效的技术手段。
标签：输电线路;绝缘子;泄漏;电流;在线监测输电线路包含着电缆线路与架空式输电线路两种。
在架空式输电线路当中，绝缘子占据重要位置，是输电线路当中最为重要的电气类绝缘件，对于架空式输电线路实际的运行效率可产生重要影响。
但是，在输电线路实际运行期间，其内部绝缘子通常会出现电流泄露问题，以至于影响到输电线路正常地运行。
为确保输电线路可维持着正常地运行状态，需广大专业性地电力技术员提高对该问题的重视程度，并科学地运用在线监测该系统，对输电线路实际运行期间绝缘子电流泄漏，予以有效性地监测，以能够切实地降低该故障问题发生几率，尽可能地保障输电线路持续稳定地运行。
1.输电线路绝缘子泄漏电流在线监测系统构成输电在线监测系统前端，主要由数据采集单元（各类传感器）和数据处理单元（监测主机）两部分组成，主要进行数据采集、处理和转发。
处理后的监测信息最后通过2G/3G无线通信网络传输到监测中心，监测中心具有接收和处理数据的功能，监测中心的在线监测管理平台在收到监测信息后，进行数据分析整理，判断出线路设备及通道情况。
数据采集单元安装在导地线或绝缘子串等设备上，可对输电线路设备和输电线路通道环境进行监测。
监测主机安装在杆塔上，数据采集单元进行数据测量、采集，将监测结果通过无线通信网络进行传输，监测主机采用低功耗的微处理器进行数据处理和转发。
监测主机一般由太阳能板进行供电，一些区域根据需要可加装风力发电机，进行全天候作业，实时采集输电线路导地线、绝缘子、杆塔等运行过程中的信息。
监测管理平台，是实现信息接收和处理的计算机或服务器，运行人员通过操作管理平台的软件系统，对现场传送过来的数据信息进行分析、诊断，判断出输电线路当前的运行状况，及时给出线路状态信息，发现运行障碍时及早采取适当的处理措施，避免出现线路运行事故。
绝缘子泄露电流在线监测研究现状————————————————————————————————作者：————————————————————————————————日期：绝缘子泄漏电流在线监测的研究现状Research Status of Insulator LeakageCurrent Online Monitoring ABSTRACT: High voltage transmission line insulators have the dual function for both of electrical insulation and mechanical support. To ensure that the transmission lines can normally operate under the condition of all kinds of overvoltage .Insulators are normal or not, to the safety and reliability of the power system plays a decisive role. Related data have shown that the high voltage transmission line insulator pollution flashover accident damages and economic losses caused by far are more than that of over-voltage and lightning overvoltage. So a new type of insulator leakage current online monitoring system is of great significance and has an important practical value and to improve the security and stability of power system. In this paper, in order to achieve the purpose of catenary insulators' on-line monitoring,summarizing the characteristics of contaminated insulators.Based on surface discharge theory, in view of leakage current flowing through the insulators' surface contamination, an on-line monitoring scheme of catenary insulators' contamination is proposed and key issues are analyzed.KEY WORD:Insulator；On-line monitoring；Leakage current摘要：高压输电线路中绝缘子担负着电气绝缘和机械支撑的双重作用，要保证输电线路在过电压情下能正常运行，绝缘子的工作状态将对电力系统的安全可靠运行起着极为重要的作用。
绝缘子目前现状及未来趋势目录一、绝缘子目前现状 (2)(一)各类绝缘子主要特点及现状 (2)1、陶瓷绝缘子 (2)2、玻璃绝缘子 (3)3、复合绝缘子 (3)（二）绝缘子运行状况 (4)1、劣化老化问题 (4)2、使用寿命问题 (5)3、绝缘子检测问题 (5)4、机电破坏强度问题 (6)二、绝缘子未来趋势 (7)（一）玻璃绝缘子未来趋势 (7)（二）陶瓷绝缘子未来趋势 (7)（三）复合绝缘子未来趋势 (7)一、绝缘子目前现状我国电网正处于快速、健康、持续发展的新时期。
以三峡电网为中心，电网互联，形成全国统一大电网的局面将很快形成。
截至2003年底，我国66 kV及以上的输电线路总长度约为38.6万km。
其中110 kV(包括66 kV)输电线路长度为19.4万km，220 kV输电线路为13.6万km，330 kV输电线路为1.3万km，500 kV输电线路为3.9万km，±500 kV 直流输电线路为0.35万km。
投入运行的绝缘子总数约为5 700万片。
在输电线路上采用的绝缘子按结构形式分有盘型悬式和棒型悬式二大类，而按电介质材料分类，有瓷、玻璃、有机合成绝缘子3种类型。
在长期的运行中，绝缘子会受到雷击、污秽、鸟害、冰雪、高湿、温差等环境因素的影响，在电气上要承受强电场、雷电冲击电流、工频电弧电流的作用，在机械上要承受长期工作荷载、综合荷载、导线舞动等机械力的作用，综合分析3种类型绝缘子的运行性能及特点，研讨绝缘子在运行中出现的问题及解决措施，对于提高线路的运行可靠性，是很有必要的。
(一)各类绝缘子主要特点及现状1、陶瓷绝缘子陶瓷绝缘子制造工艺成熟，运行可靠性较高，但较容易发生雷害等不明原因的闪络。
目前陶瓷绝缘子在电网中占据较大比例。
在陶瓷绝缘子生产企业中，大连电瓷、苏州电瓷、西安电瓷是行业的龙头企业。
实力雄厚，国家电网上游产品基本由以上企业所垄断，但是350KV以下产品任然存在巨大的市场空间。
绝缘子行业现状及趋势绝缘子是一种用于电力系统中的关键组件，用于隔离和支持导线，以防止电气设备发生漏电或故障。
随着电力需求的不断增长和电力系统的不断扩大，绝缘子行业在当今社会中具有重要的地位和作用。
本文将探讨绝缘子行业的现状以及未来的趋势。
一、绝缘子行业的现状1. 市场规模扩大随着电力工业的迅速发展，绝缘子的需求量也在不断增加。
各国政府和企业对电力设施的建设和维护投入了大量资金，从而推动了绝缘子市场规模的扩大。
2. 技术水平提高近年来，绝缘子制造技术得到了显著提升。
通过引入先进的工艺和设备，绝缘子的质量和可靠性得到了极大的改善。
同时，新材料和新工艺的应用也使得绝缘子的绝缘性能和机械强度得到了提升。
3. 市场竞争激烈随着绝缘子市场的扩大和技术的进步，竞争也变得越来越激烈。
国内外绝缘子制造商纷纷涌入市场，产品质量和价格成为竞争的关键因素。
绝缘子制造企业需要不断提高自身的技术水平和产品质量，才能在激烈的市场竞争中生存和发展。
二、绝缘子行业的趋势1. 新材料的应用随着科技的进步，新型材料的研发和应用将会对绝缘子行业产生重要影响。
例如，复合材料的应用能够提高绝缘子的耐候性和机械性能，降低绝缘子的重量和制造成本。
此外，纳米材料和新型陶瓷材料的研发也有望推动绝缘子技术的创新和发展。
2. 智能化和数字化随着智能电网的发展，绝缘子行业也将向着智能化和数字化方向发展。
智能绝缘子能够通过传感器和监测系统实时监测其工作状态，减少事故的发生，并提高电力系统的稳定性和可靠性。
数字化技术还可以实现对绝缘子的远程监控和管理，提高维护效率。
3. 环保和可持续发展在当前全球环境保护和可持续发展的背景下，绝缘子行业也将注重环保和节能减排。
制造工艺的改进和材料的选择将会减少对环境的负面影响。
此外，绝缘子的可再生利用和回收利用也将得到进一步的推广。
4. 国际合作与交流绝缘子行业是一个全球性的产业，国际合作与交流对于推动行业的发展至关重要。
简述检测绝缘子泄漏电流应用的关键技术检测绝缘子泄漏电流是保障电力系统安全运行的重要手段之一。
绝缘子泄漏电流会导致设备绝缘性能下降，从而影响电力系统的正常运行。
因此，开展绝缘子泄漏电流检测至关重要。
本文将从关键技术的角度，介绍绝缘子泄漏电流检测的相关内容。
一、绝缘子泄漏电流检测技术原理绝缘子泄漏电流检测技术是基于电场效应原理实现的。
电场效应是指在电场作用下，空气中的电离程度增加，从而形成电离层，使得绝缘子表面产生电流。
绝缘子表面的泄漏电流大小与电场强度、绝缘子表面材料、表面状态等因素有关。
因此，通过对绝缘子表面泄漏电流的检测，可以判断绝缘子的绝缘状况。
二、绝缘子泄漏电流检测技术分类绝缘子泄漏电流检测技术主要可分为直接检测和间接检测两种方法。
1. 直接检测直接检测是指在绝缘子表面安装检测传感器，直接测量绝缘子表面的泄漏电流。
常用的直接检测方法包括电压比法、电流比法、电荷积分法等。
其中，电压比法和电流比法是最为常用的方法。
电压比法是指在绝缘子表面和地面分别安装电压传感器，测量两者之间的电压差，从而计算绝缘子表面的泄漏电流。
电流比法是指在绝缘子表面和地面分别安装电流传感器，测量两者之间的电流差，从而计算绝缘子表面的泄漏电流。
2. 间接检测间接检测是指通过测量绝缘子周围环境参数的变化，间接判断绝缘子表面的泄漏电流。
常用的间接检测方法包括红外热像法、紫外光反射法、臭氧检测法等。
其中，红外热像法是最为常用的方法。
红外热像法是指通过红外热像仪拍摄绝缘子表面的红外图像，根据图像中的温度分布情况，判断绝缘子表面是否存在泄漏电流。
当绝缘子表面存在泄漏电流时，由于电流通过绝缘子表面会产生热量，因此绝缘子表面的温度会比正常情况下高出一些。
通过对红外图像的分析，可以判断绝缘子表面是否存在泄漏电流。
三、绝缘子泄漏电流检测技术发展趋势绝缘子泄漏电流检测技术已经越来越成熟。
随着科技的不断进步，绝缘子泄漏电流检测技术也在不断发展。
绝缘子行业报告绝缘子是一种用于支撑和固定导线或绝缘导线的设备，同时起到绝缘作用，防止电流泄漏或电弧发生。
绝缘子广泛应用于输电线路、变电站和电力设备中，是电力系统中不可或缺的重要组成部分。
本报告将对绝缘子行业进行深入分析，包括市场规模、发展趋势、竞争格局以及未来发展前景。
一、市场规模。
随着电力行业的快速发展，绝缘子市场规模不断扩大。
据统计数据显示，全球绝缘子市场规模从2016年的约30亿美元增长至2020年的约40亿美元，年均增长率超过5%。
其中，亚太地区是绝缘子市场的主要增长驱动力，其市场规模占据全球的近一半。
二、发展趋势。
1. 技术升级，随着电力系统的升级换代，对绝缘子的性能和可靠性要求越来越高。
新型绝缘子材料的研发和应用成为行业的发展趋势之一，如硅橡胶绝缘子、复合绝缘子等，其具有耐污性强、抗击穿能力高等优点，受到市场青睐。
2. 环保节能，随着环保理念的深入人心，绝缘子行业也在向环保节能方向发展。
采用新型材料制造绝缘子，不仅可以减少对资源的消耗，还能提高绝缘子的使用寿命和可靠性。
3. 智能化应用，随着智能电网的建设，绝缘子的智能化应用也成为发展趋势之一。
智能绝缘子可以实现远程监测、故障诊断等功能，提高电力系统的安全性和稳定性。
三、竞争格局。
目前，全球绝缘子市场竞争格局较为分散，主要的竞争对手包括ABB、西门子、Toshiba、LAPP Insulators等国际知名企业，以及国内的南京中天、云南普洱等企业。
这些企业在技术研发、产品质量、市场渠道等方面都具有一定的竞争优势，市场份额相对均衡。
四、未来发展前景。
随着电力行业的快速发展，绝缘子市场将继续保持稳定增长的态势。
特别是在新能源、智能电网等领域的发展推动下，对绝缘子的需求将进一步增加。
未来，随着技术的不断进步和应用领域的拓展，绝缘子行业将迎来更多的发展机遇。
综上所述，绝缘子行业作为电力系统中的重要组成部分，市场规模不断扩大，发展趋势向着技术升级、环保节能、智能化应用等方向发展，竞争格局相对分散，未来发展前景广阔。
