【CN209901950U】一种生拉性优异的高强度钢丝拉丝装置【专利】

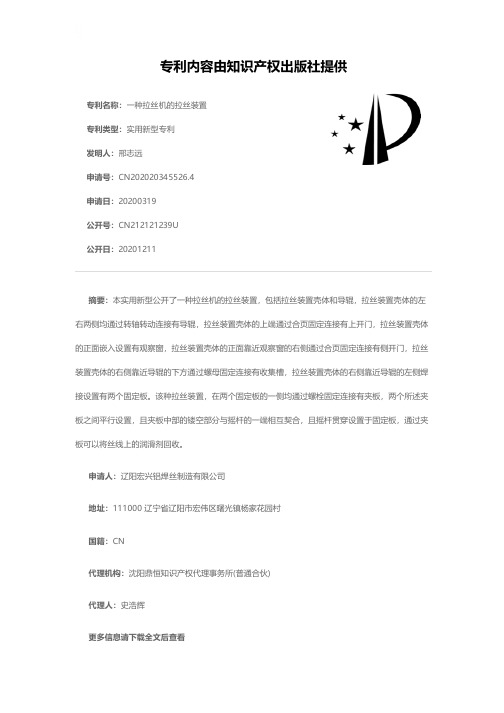

专利名称：一种拉丝机的拉丝装置专利类型：实用新型专利
发明人：邢志远
申请号：CN202020345526.4
申请日：20200319
公开号：CN212121239U
公开日：
20201211
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种拉丝机的拉丝装置，包括拉丝装置壳体和导辊，拉丝装置壳体的左右两侧均通过转轴转动连接有导辊，拉丝装置壳体的上端通过合页固定连接有上开门，拉丝装置壳体的正面嵌入设置有观察窗，拉丝装置壳体的正面靠近观察窗的右侧通过合页固定连接有侧开门，拉丝装置壳体的右侧靠近导辊的下方通过螺母固定连接有收集槽，拉丝装置壳体的右侧靠近导辊的左侧焊接设置有两个固定板。

该种拉丝装置，在两个固定板的一侧均通过螺栓固定连接有夹板，两个所述夹板之间平行设置，且夹板中部的镂空部分与摇杆的一端相互契合，且摇杆贯穿设置于固定板，通过夹板可以将丝线上的润滑剂回收。

申请人：辽阳宏兴铝焊丝制造有限公司
地址：111000 辽宁省辽阳市宏伟区曙光镇杨家花园村
国籍：CN
代理机构：沈阳鼎恒知识产权代理事务所(普通合伙)
代理人：史浩辉
更多信息请下载全文后查看。

专利名称：一种拉丝装置
专利类型：实用新型专利
发明人：苏纽
申请号：CN201822122492.8申请日：20181218
公开号：CN209504828U
公开日：
20191018
专利内容由知识产权出版社提供
摘要：本实用新型提出了一种拉丝装置，包括出丝装置、过渡装置，出丝装置上设置有出丝口，过渡装置设置在出丝装置的右侧，过渡装置上设置有卷筒，卷筒设置有三个及三个以上，卷筒呈上下两排，每排卷筒从左至右依次设置，上排相邻的两个卷筒之间隔有一个下排的卷筒，上排设置的卷筒内部设置有加热装置。

本实用新型利用塑料具有热塑性的性质，将塑料丝二次受热拉伸，在牵引力的作用下继续被拉长，经过一定温度作用的塑料丝，塑料丝的组成分子流动性高，粘度大，热塑性提高，组织结构变得细密，塑料丝韧性加强，能够得到连续不断的塑料丝，不需要对出丝口进行小孔径加工，节约时间和成本，解决了现有技术存在的成本高、韧性不足易断的现实问题。

申请人：重庆市大通茂纺织科技有限公司
地址：402260 重庆市江津区白沙工业园凤凰路12号
国籍：CN
代理机构：重庆中流知识产权代理事务所(普通合伙)
代理人：陈立荣
更多信息请下载全文后查看。

专利名称：一种钢丝用拉丝装置专利类型：实用新型专利
发明人：吴克聪
申请号：CN202021984108.6申请日：20200911
公开号：CN213103808U
公开日：
20210504
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种钢丝用拉丝装置，包括支撑腿和操作台，所述操作台上表面设有拉丝机构，所述操作台底部四周设有支撑腿，所述操作台底部设有横板，横板上设有电机，电机的输出端设有主动锥齿轮，主动锥齿轮的另一端设有从动锥齿轮，从动锥齿轮的底端设有丝杠，丝杠的另一端螺纹连接有螺母，所述螺母的四周转动连接有连接杆，连接杆远离所述螺母的一端转动连接有固定块，固定块远离所述连接杆的一端设有支撑板，支撑板底部四周设有减震机构，减震机构的另一端设有万向轮。

本实用新型通过伸缩装置，实现了对拉丝装置进行移动，节省人力和时间，并且实现了轮子的伸缩，在工作时，轮子隐藏，支撑腿接触地面，增加拉丝装置的稳定性。

申请人：吴克聪
地址：510000 广东省广州市番禺区大石富庭华园二街三座503
国籍：CN
代理机构：深圳至诚化育知识产权代理事务所(普通合伙)
代理人：刘英
更多信息请下载全文后查看。

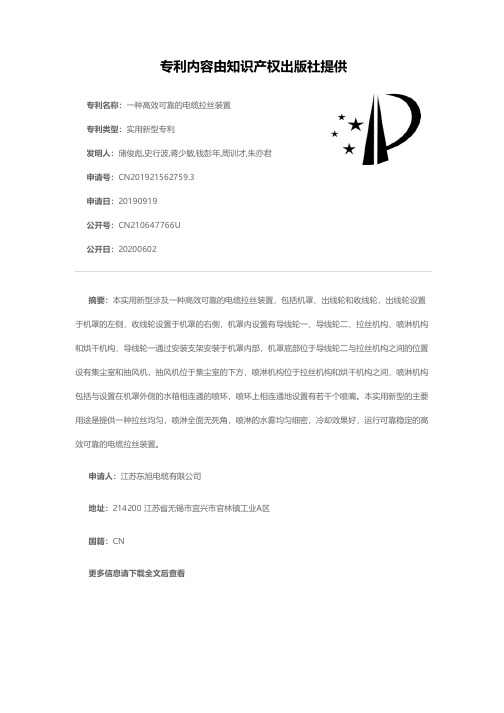

专利名称：一种高效可靠的电缆拉丝装置
专利类型：实用新型专利
发明人：储俊彪,史行波,蒋少敏,钱彭年,周训才,朱亦君申请号：CN201921562759.3
申请日：20190919
公开号：CN210647766U
公开日：
20200602
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种高效可靠的电缆拉丝装置，包括机罩、出线轮和收线轮，出线轮设置于机罩的左侧，收线轮设置于机罩的右侧，机罩内设置有导线轮一、导线轮二、拉丝机构、喷淋机构和烘干机构，导线轮一通过安装支架安装于机罩内部，机罩底部位于导线轮二与拉丝机构之间的位置设有集尘室和抽风机，抽风机位于集尘室的下方，喷淋机构位于拉丝机构和烘干机构之间，喷淋机构包括与设置在机罩外侧的水箱相连通的喷环，喷环上相连通地设置有若干个喷嘴。

本实用新型的主要用途是提供一种拉丝均匀，喷淋全面无死角，喷淋的水雾均匀细密，冷却效果好，运行可靠稳定的高效可靠的电缆拉丝装置。

申请人：江苏东旭电缆有限公司
地址：214200 江苏省无锡市宜兴市官林镇工业A区
国籍：CN
更多信息请下载全文后查看。

专利名称：一种光纤拉丝装置
专利类型：实用新型专利
发明人：郝军杰,陈伟,朱永刚,严勇虎,孙伟,张功会,卢萍,王林,宋君,黄健伟,沈强兴,陈进,董魏,顾灵卫,徐陆锋
申请号：CN202021471601.8
申请日：20200723
公开号：CN212864574U
公开日：
20210402
专利内容由知识产权出版社提供
摘要：本实用新型涉及光纤的制备技术领域，公开了一种光纤拉丝装置，包括炉体，炉体内设置有加热件，用于为融化预制棒提供热量，还包括：第一保温管，设置于炉体的下方，并与炉体的内部相连通；第二保温管，设置于第一保温管的下方并与第一保温管间隔设置，预制棒拉丝形成的光纤经过第一保温管和第二保温管穿出；及引导管，设置在第二保温管的外周，并密封连接在第一保温管的下端，引导管和第二保温管之间形成连通第一保温管的负压通道，负压通道被配置为将炉体内的颗粒排出。

该光纤拉丝装置通过负压通道将炉体内的颗粒排出，实现在线清理炉体内产生的挥发物，保证炉体内环境的洁净，提高光纤强度。

申请人：江苏亨通光纤科技有限公司,江苏亨通光电股份有限公司
地址：215200 江苏省苏州市吴江区亨通路100号
国籍：CN
代理机构：北京品源专利代理有限公司
代理人：胡彬
更多信息请下载全文后查看。
