机房精密空调安装专项施工方案1. 引言机房精密空调是保证机房稳定运行的重要设备之一，它能够稳定地控制机房的温度和湿度，提供一个适宜的工作环境。
机房精密空调的合理安装和施工对机房的正常运行至关重要。
本文档将介绍机房精密空调的安装步骤和注意事项。
2. 安装前准备在开始安装机房精密空调之前，需要进行以下准备工作：•安装位置的选择：应选择远离机房热源的位置，避免热源直接影响到空调的制冷效果。
•确定电源要求：机房精密空调通常需要专门的电源接口，需提前确定并进行布线工作。
•确定排水要求：机房精密空调会产生大量的冷凝水，需要进行合理的排水安排。
3. 安装步骤3.1 准备工作在正式安装机房精密空调之前，需要进行以下准备工作：1.确保安全：确保机房中的其他设备已经停止运行，并断开与机房主电源的连接。
2.整理安装空间：清理并整理好机房中的安装空间，确保机房内的设备安全。
3.2 安装空调机组1.将空调机组按照安装要求放置在指定位置，确保空调机组与机房墙面或柱子之间有足够的间距。
2.根据安装要求，使用螺栓或支架固定空调机组，确保其牢固不会晃动。
3.3 进行电源布线1.根据空调机组的电源要求，布置电缆，并连接到正确的电源接口。
2.确保电缆布线牢固可靠，并远离其他设备的电源线路，避免干扰。
3.4 进行排水安装1.根据空调机组的排水要求，布置排水管道，并连接到正确的排水口。
2.确保排水管道畅通无阻，并正确安装排水口，避免冷凝水的滴漏。
3.5 进行空气循环安装1.根据空调机组的空气循环要求，布置风道和风口，并确保其与机房内的热源远离。
2.确保风道和风口的连接紧密可靠，避免冷气泄露和热气进入。
4. 安装注意事项在进行机房精密空调安装过程中，需要注意以下事项：1.安装位置的选择应远离机房热源，以确保空调的制冷效果。
2.安装时应保证机房中其他设备的安全与稳定运行，防止与安装作业发生冲突。
3.电源布线应遵循规范，确保安全可靠。
4.排水安装应符合相关规定，并确保排水畅通无阻。
精密空调施工方案一、施工概述随着科技的不断发展，精密空调已经成为现代办公场所、实验室、医院等高要求场所中必备的设备之一、本次施工旨在为客户提供高效、稳定的精密空调系统，满足其对环境控制的需求。
施工包括设计、选材、安装、调试等多个环节，确保系统能够正常运行。
二、设计方案1.环境需求分析：根据客户的使用需求和场所特点，仔细分析空间的大小、热负荷、通风情况等因素，确定合理的设计参数。
2.系统设计：根据需求分析结果，选用合适的空调设备和设计方案。
确保系统能够达到高效的空调效果，同时满足能耗控制和节能环保要求。
3.管道设计：根据建筑结构和空调设备位置，设计合理的管道布局，确保系统运行畅通无阻。
三、选材方案1.制冷设备：选用具有高效制冷性能和低噪音水平的空调设备，如国际著名品牌的空调机组。
2.管道材料：选用质量稳定、阻力小、易清洗的不锈钢管道，保证系统传输效果和寿命。
3.隔音材料：在相对噪音敏感的区域采用优质隔音材料，减少噪音对工作和居住的干扰。
四、安装方案1.施工流程：按照设计方案，合理安排施工流程，确保施工效率和质量。
2.安装要求：严格按照相关标准和规范进行安装，确保设备的安全性和使用效果。
特别注重电气和机械连接的安全可靠性。
3.施工周期：根据场地条件和设计方案，合理安排施工周期，尽量缩短施工时间，减少客户的使用中断。
五、调试方案1.设备调试：施工完成后，对空调设备进行调试，确保其正常运行和性能指标达标。
2.系统调试：对精密空调系统进行整体调试，确保其能够满足客户对温度、湿度、洁净度等要求。
3.调试记录：对每个设备和系统的调试过程和结果进行记录，便于后期维护和使用。
六、验收方案1.验收标准：根据设计方案和合同要求，制定合理的验收标准，确保施工质量。
2.检测方法：采用专业的设备和方法对系统进行检测，包括温度、湿度、洁净度等指标的测量。
3.验收报告：依据检测结果和验收标准，编制详细的验收报告，包括系统性能的评估和建议。

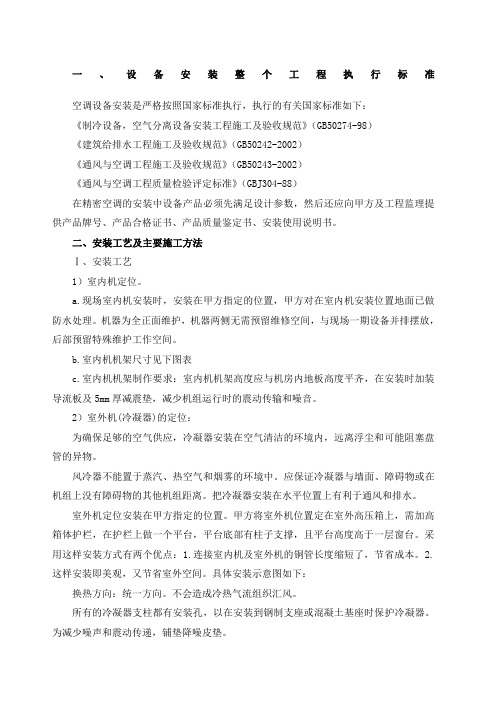

一、设备安装整个工程执行标准空调设备安装是严格按照国家标准执行，执行的有关国家标准如下：《制冷设备，空气分离设备安装工程施工及验收规范》（GB50274-98）《建筑给排水工程施工及验收规范》（GB50242-2002）《通风与空调工程施工及验收规范》（GB50243-2002）《通风与空调工程质量检验评定标准》（GBJ304-88）在精密空调的安装中设备产品必须先满足设计参数，然后还应向甲方及工程监理提供产品牌号、产品合格证书、产品质量鉴定书、安装使用说明书。
二、安装工艺及主要施工方法Ⅰ、安装工艺1）室内机定位。
a.现场室内机安装时，安装在甲方指定的位置，甲方对在室内机安装位置地面已做防水处理。
机器为全正面维护，机器两侧无需预留维修空间，与现场一期设备并排摆放，后部预留特殊维护工作空间。
b.室内机机架尺寸见下图表c.室内机机架制作要求：室内机机架高度应与机房内地板高度平齐，在安装时加装导流板及5mm厚减震垫，减少机组运行时的震动传输和噪音。
2）室外机(冷凝器)的定位：为确保足够的空气供应，冷凝器安装在空气清洁的环境内，远离浮尘和可能阻塞盘管的异物。
风冷器不能置于蒸汽、热空气和烟雾的环境中。
应保证冷凝器与墙面、障碍物或在机组上没有障碍物的其他机组距离。
把冷凝器安装在水平位置上有利于通风和排水。
室外机定位安装在甲方指定的位置。
甲方将室外机位置定在室外高压箱上，需加高箱体护栏，在护栏上做一个平台，平台底部有柱子支撑，且平台高度高于一层窗台。
采用这样安装方式有两个优点：1.连接室内机及室外机的铜管长度缩短了，节省成本。
2.这样安装即美观，又节省室外空间。
具体安装示意图如下：换热方向：统一方向。
不会造成冷热气流组织汇风。
所有的冷凝器支柱都有安装孔，以在安装到钢制支座或混凝土基座时保护冷凝器。
为减少噪声和震动传递，铺垫降噪皮垫。
Ⅱ、制冷管道的安装概要1、风冷机组的安装；制冷管道的安装好坏直接影响空调机组的功率，运行故障率，压缩机的寿命等。
恒温恒湿精密空调施工方案1. 简介恒温恒湿精密空调是一种用于特定环境的空调系统，能够保持恒定的温度和湿度。
本文档将介绍恒温恒湿精密空调的施工方案，包括材料准备、安装过程和操作注意事项。
2. 材料准备在进行恒温恒湿精密空调的施工之前，需要准备以下材料和工具：•恒温恒湿精密空调主机•空调管道及连接件•温度和湿度控制器•电源线和插座•手动工具（如螺丝刀、扳手等）•安全设备（如手套、护目镜等）3. 安装过程3.1 安装位置选择选择适合安装恒温恒湿精密空调的位置，通常要求远离直接阳光照射、避免尘埃和震动的地方。
同时要保证空调主机的散热良好。
3.2 安装空调管道1.根据实际需要，确定空调管道的走向和长度。
2.在安装位置上开孔，保证空调管道能够顺利穿过墙壁或天花板。
3.使用合适的连接件将空调管道与空调主机连接起来，并确保连接牢固。
3.3 安装温湿度控制器1.根据实际需要，选择适合的温度和湿度控制器。
2.将温湿度控制器安装在易于操作的位置，通常是在空调主机旁边或室内墙壁上。
3.使用电源线连接温湿度控制器，并将其与空调主机相连。
3.4 连接电源线和插座1.将空调主机的电源线插入合适的插座，确保插座符合安全要求。
2.使用电源线和插座之间的开关将空调主机与电源线连接起来。
3.5 检查和测试在安装完成后，需要进行检查和测试，确保恒温恒湿精密空调的正常运行。
1.检查空调主机和管道之间的连接是否稳固。
2.检查温湿度控制器的显示是否正常。
3.调节温湿度控制器，并观察空调主机是否能够按照设定的温度和湿度进行调节。
4.测试空调主机的制冷和制热功能，确保正常运行。
4. 操作注意事项在使用恒温恒湿精密空调时，需要注意以下事项：1.定期清洁空调主机和空调管道，以保证其正常运行。
2.定期更换空调滤网，以防止灰尘和污垢堆积。
3.确保温湿度控制器的电源线插头与插座相匹配，并避免过度拉扯电线。
4.避免在高温或潮湿的环境中使用恒温恒湿精密空调，以免影响其性能和寿命。
精密空调方案.doc第一章精密空调系统一产品介绍1）空调设计参数具有恒温恒湿要求的精密空调运行状况的优劣直接影响到小型服务器、重要服务器的运营安全，因此，选择合理的空调形式和良好的空调品牌是非常重要的一个环节。
首先，从计算机机房要求的物理环境而言，应满足以下要求：夏季22°C±2°C，冬季20°C±2°C，湿度45%-65%（开机时）温度变化率<5°C/h，并不得结露机房的空气含尘浓度达到每升空气中大于等于0.5μm的尘粒数，应少于18000粒。
——摘自中华人民共和国国家标准《电子计算机机房设计规范》—GB50174-93为了确保计算机房内的系统设备在恒温、恒湿工作条件下的送风量以及使人感到舒适的送风量，必须计算出机房内的热负荷。
机房的热负荷主要来自以下几个方面：房内的计算机设备、照明灯具、辅助设施所产生的热（其中以计算机发热为主）；建筑围护结构的传热，即由机房外部（从墙壁、屋顶、隔断和地面）进入的热，透过玻璃窗射入的太阳辐射热；从窗户及门的缝隙渗入的风而侵入的热；新风机补充新风带进来的新风负荷。
一般而言，根据机房系统内设备的发热量、本市夏季气候的情况以及以往的大型机房工程项目实际经验，采用设计院针对电信、移动IDC计算机机房的计算方法来确定机房恒温、恒湿专用空调的容量。
精密空调的特点电子计算机、通信设备的程控交换机机房及装有储存程序控制大型服务器机房，都具有以下相似的共同特点：设备散热量大电子计算机、服务器装设功率大，运行中机柜散热量大且又集中；程控交换机，散热量随话务量的增减而变化，但总体变动不多；“两机”设备散热量虽大，但无散湿量。
机房的散湿量主要来自工作人员及渗入的室外空气空调送风的焓差小，风量大机房设备的散热约占95%左右是显热，热量大、湿度小，热湿比近似无穷大。
因此。
空调的空气处理近似一个等温降湿过程。
送风的相对湿度，一般也要控制到小于80%。
中国中国**大学新建医院精密空调施工组织方案施工组织方案一、工程概况中国**大学新建医院机房精密空调，空调共计1套。
表1-1 空调配置表表1-3 外机机组参数列表机组型号DMC12W2风机数量风机数量个 1冷媒管管径尺寸mm Φ16/Φ12单台尺寸长×宽×高mm 702×353×1238机组重量净重kg 581、防静电地板高度120mm，具体空调摆放位置如下图所示：2、精密空调加湿给水图本工程精密空调为恒温恒湿空调，空调内含电极式加湿系统，需要接自来水上水，具体如图：3、冷凝水排水系统图4、制冷系统连管系统图说明：1、精密空调冷媒管走高位，从天花内穿过机房旁边操作间，在大楼外立面开孔，开孔位置如平面图所示为：距离操作间和走廊之间隔墙200mm处，天花以上200mm处，孔径为Φ63mm。
冷媒管紧贴大楼外立面，延伸至楼顶，连接空调室外机。
2、冷媒管位于大楼外立面部分固定，外层包铁皮壳。
铁皮壳固定后表面刷漆，刷漆颜色和大楼外立面颜色保持一致。
3、空调加湿器上水、冷凝水排水走低位，从机房地板下延伸至操作间的洗手池，连接该处上下水。
二、施工准备充分的施工准备将减少施工的混乱和不可预见的障碍，对于高质量的完成施工、减少浪费、提高工作效率、降低成本都有着极其重要的作用。
我们将按照以下步骤进行施工准备工作，以保证工程顺利进行。
1、施工图交底、会审和施工图纸的优化。
了解施工图设计意图，与业主、瑞力发的技术负责人共同探讨，对于图纸存在的问题提出建设性的意见，从而达到优化施工图的目的，对于最终的设计变更和优化。
2、落实各种材料和设备的交货时间，并满足工程进度的要求。
3、编制施工进度表和佣工动态表。
4、明确安装技术要求和检验标准。
5、组织施工队伍，下达施工任务，并按照以上准备传达技术要求和图纸意图。
根据各专业施工进度表，结合工程具体情况，做出交叉施工配合安排。
三、人员组成四、工具准备五、组织管理1、施工部署为了加强现场管理，有计划地组织施工，现场建立安装工程项目管理组，同时建立质量保证体系和安全保证体系，使安装工程按期、保质地完成。
精密空调施工方案1. 简介本文档详细介绍了精密空调施工方案，包括施工前的准备工作、施工流程以及施工后的测试和调试。
精密空调是用于提供恒温、恒湿的空气环境，广泛应用于医疗、实验室、仪器仪表室等对环境要求严格的场所。
2. 施工前准备在开始施工之前，需要进行以下准备工作：2.1 设计方案确认确认精密空调的设计方案，包括空调的型号、数量、安装位置等。
根据具体的需求和场地情况，确定最佳的空调布置方案，确保空调能够充分覆盖目标区域。
2.2 施工材料准备准备施工所需的材料和工具，包括空调主机、风管、电缆、固定件等。
确保所选材料符合相关标准和要求，能够满足空调系统的设计和施工需要。
2.3 安全检查在施工现场进行安全检查，确保施工过程中的安全性。
检查电源、防火设施、通风系统等相关设备，确保不存在安全隐患。
3. 施工流程3.1 施工准备在施工区域设置施工标识，并划定施工范围。
确保施工现场整洁，并保证施工所需设备和材料的及时供应。
3.2 空调主机安装按照设计方案，在空调主机安装位置进行固定，确保空调主机稳固可靠。
连接电源和风管，注意电源接线的安全性和正确性。
3.3 风管安装根据设计方案，安装风管系统。
注意风管连接的密封性和连接件的稳固程度，避免渗漏和风管脱落等问题。
确保风管的布置能够充分覆盖目标区域。
3.4 电缆布线将电缆从空调主机延伸到室内控制面板，并按照设计方案进行布线。
确保电缆连接牢固，并注意绝缘和防护措施，避免电缆损坏和互相干扰的问题。
3.5 控制面板安装根据设计方案，在室内安装控制面板。
连接空调主机和电缆，并进行功能测试，确保控制面板能够正常运行和控制空调系统。
3.6 固定件安装对空调主机、风管和电缆进行固定，确保施工完成后设备不会出现松动或脱落的情况。
使用合适的固定件将设备牢固地固定在位。
4. 施工后测试与调试4.1 系统测试在施工完成后，进行系统测试，确保空调系统能够正常运行。
通过操作控制面板，检查空调主机、风管和电缆的连接是否正常，以及空调系统的功能是否正常。
精密空调安装施工方案概述精密空调是一种高效、低噪音、可靠稳定的空调系统，广泛应用于数据中心、医疗设备房、通信机房等对空调要求较高的场所。
本文档旨在提供一个完善的精密空调安装施工方案，确保安装过程中的顺利进行，达到设备的最佳性能。
施工前准备工作在正式开始精密空调的安装施工前，需要进行以下准备工作：1.安装位置选择：根据施工现场的情况，选择合适的安装位置，在考虑到空调的制冷效果的基础上，确保空调的出风口与进风口的畅通。
2.供电与接地：根据空调的功率需求，选择合适的电源，并确保电源线路的安全可靠。
同时，确保空调设备的接地符合相关安全标准。
3.配管安装：根据空调系统的要求，进行合理的配管布局，并确保配管的材质与规格满足要求。
注意确保配管的密封性和隔热性。
4.材料准备：根据实际需要，准备好所需的安装材料和工具，如螺丝刀、扳手、水平仪等。
施工步骤根据以上的准备工作，可以按照以下步骤进行精密空调的安装施工：1.固定支架：根据安装位置的要求，使用螺丝将空调的支架固定在适当的位置。
确保支架的稳固和水平。
2.安装室内机：根据施工现场的情况，将室内机安装在支架上。
使用水平仪确保室内机的水平，并使用螺丝将其固定在支架上。
3.安装室外机：根据配管的布局，选择合适的位置安装室外机。
确保室外机与室内机之间的配管连接紧密，并使用防水胶条密封连接处。
4.连接电源：根据实际需要，将空调设备的电源线与供电线路连接，并确保连接牢固、绝缘良好。
5.连接配管：根据空调系统的要求，将进风管和出风管与室内机和室外机连接。
使用专用的接头和密封胶确保连接的密封性和稳固性。
6.系统测试：完成安装后，进行系统测试。
首先检查整个系统的配管连接是否密封，排除漏气的情况。
然后，连接电源，启动空调系统，检查系统是否正常运行并能正常制冷。
安全注意事项在进行精密空调安装施工时，需要注意以下安全事项：1.使用安全工具：使用适当的安全工具，如安全帽、手套等，确保施工人员的人身安全。
精密空调施工方案一、引言本文档旨在提供精密空调施工方案的详细说明，以便确保施工过程顺利进行并达到预期的效果。
精密空调用于对温湿度要求较高的场所，如机房、实验室等。
施工方案应该考虑到温湿度控制的精确性、空调系统的可靠性以及节能环保的要求。
二、施工准备在开始精密空调施工之前，需要进行以下准备工作：1.设计方案：根据场所需求和空调系统要求，委托专业设计团队进行施工方案的设计。
2.材料采购：根据设计方案，采购符合要求的空调设备、通风管道、温湿度传感器等材料。
3.施工人员培训：确保施工人员熟悉精密空调系统的安装和调试步骤，并具备必要的安全意识。
三、施工步骤1.安装空调设备：•根据设计方案和场地情况，确定空调设备的位置和数量。
•进行空调设备的安装，并确保其稳固固定。
•连接冷却水管、电源线等，并确保连接处的密封性能。
2.安装通风管道：•根据设计方案，安装通风管道并确保其走向合理。
•对通风管道进行密封处理，确保其不会漏风。
•设置合适的通风口和通风风量。
3.安装温湿度传感器：•根据设计方案，确定温湿度传感器的位置，通常需要安装在场地的关键位置。
•连接温湿度传感器与空调系统，确保传感器能够准确地感知环境的温湿度。
4.调试空调系统：•检查空调设备和通风管道的连接，如果有漏风或松动的情况，进行相应的修复。
•启动空调系统，并进行温湿度控制设定，确保系统能够稳定工作。
•进行系统的排气和冷却水循环等调试工作，确保系统的正常运行。
5.检测与验收：•使用专业的温湿度测试仪器对空调系统进行测试，确保系统能够达到设计要求。
•进行系统的全面检查和测试，包括通风系统、控制系统等。
•给出施工的验收报告，并进行相关的整改和改进。
四、安全与维护在施工完成后，需要做好以下工作以确保空调系统的安全和可靠运行：•建立运维保养计划，定期对空调设备进行检查和维护，保证其性能和效果。
•定期检查通风管道的密封性，如有损坏或松动，及时进行修复。
•对温湿度传感器进行校准和更换，以保证其准确性。
组织实施方案及工作大纲一、项目概况1.背景本项目的信息中心机房位于佛山市教育局大院内，由于现有的精密空调不能满足实际需求，因此需要对信息中心机房的精密空调进行改造以满足实际使用需求。
2.项目周边环境佛山市教育局位于同济西路，教育局附近有汾江中学，在精密空调运输过程中要注意路上行人的动态，以防在搬运过程中与行人发生碰撞，避免意外发生。
在项目实施过程中，尽量减少噪声发生，减少对教育局内部和附近学校的影响。
3.工作内容信息中心机房原有精密空调拆除及运输；新增精密空调供货、运输、安装、调试和试运行。
4.工作要点保证在原有精密空调拆除过程中，不影响信息中心机房的运作；在精密空调搬运过程中，不发生人员受伤的情况；在施工过程中，采取措施对机房内部的温度进行降温，以保证计算机设备的正常运作；在保证施工质量的同时，尽量在最短的时间内完成对新增空调的安装、调试和试运行工作，使信息中心机房尽快投入正常的运作。
二、设备选型根据招标文件的要求，我司选用艾默生DataMate 3000系列12.5kW冷量档的机组作为本次投标的设备。
以下为该设备的参数：类型制冷量和显冷量(W) 24℃dB50%RH制冷量12500显冷量10200风机标准风量（m3/h）2800 风机台数1台压缩机数量1个滤网尺寸（mm）578x914x8376x427x8*2 数量3个净重（kg）约140机组安装空间(mm)长×宽×高600×500×1850电参数空开32室外机技术参数风量- CMH 7300风机数量 2功率 - W 340运行温度范围 - °C-15～45℃机组安装空间(mm)长×宽×高787×352×12401.精密空调液晶屏操作说明本节主要介绍DateMate 3000系列空调的微处理控制器的外观、显示屏、控制键、控制界面、控制逻辑、告警功能和其它功能。
1.1.外观微处理控制器显示面板如图5-1所示。
微处理控制器显示面板1.2.显示屏液晶显示屏为中文菜单，白色背光。
在系统正常运行时，显示屏显示当前室内温度和湿度（湿度显示属于选配功能，只有配置了加湿器的机组才能进行湿度显示）、设备输出状态（制冷、加热、除湿、加湿）、机组属性（单机、主机、备机）、机组运行状态（运行、待机、锁定）、告警信息及当前时间，如图5-2所示。
显示屏可以从主菜单上得到某个部件运行状态以及告警等更详细的信息。
在浏览菜单时，当前菜单条反显；修改设置时，当前修改位反显。
1.3.控制键1.3.1.功能说明微处理控制器提供了5个控制键，如图5-3所示。
控制键各控制键的功能描述见表5-1。
控制键功能描述控制键功能描述开/关键长按3秒开启或关闭机组回车键（ENT）进入选择的菜单界面或确认参数设定值退出键（ESC）退出本级菜单界面至正常界面或上一级菜单界面；参数修改过程中，按此键放弃修改；消除告警音上移键上移菜单中的光标或增加显示的参数设定值。
如果该设定参数为复选项，按此键则滚动显示相关选项；当菜单多屏显示时，按此键可向上翻页下移键下移菜单中的光标或减小显示的参数设定值。
如果该设定参数为复选项，按此键则滚动显示相关选项；当菜单多屏显示时，按此键可向下翻页1.3.2.操作示例示例1：输入密码，进入主菜单开机后，在正常界面中通过以下操作即可进入主菜单。
1．按回车键，进入密码界面。
2．在密码界面按回车键使密码输入位置反显。
3．按上移键或下移键修改当前密码位数值。
4．按回车键确认密码并进入主菜单界面。
示例2：修改参数以告警输出菜单的高温告警菜单项为例。
1．在主菜单界面按上移键或下移键将光标移到告警菜单。
2．按回车键，进入告警菜单界面。
3．在告警菜单界面，按上移键或下移键将光标移到告警设置。
4．按回车键，进入告警设置界面。
5．在告警输出界面，按上移键或下移键将光标移到高温告警。
6．按回车键，使高温告警参数位置反显。
7．按上移或下移键选择参数。
8．参数选好后，按回车键确定，参数生效。
9．按退出键可回到上一级菜单界面。
1.4.控制界面1.4.1.启动界面机组上电后，显示屏显示启动界面，如图5-4所示。
启动界面1.4.2.正常界面开机后，经10秒（默认设置）热启动延时或直接按下回车键后，显示正常界面，如图5-5所示。
正常界面显示当前的温度、湿度、设备运行状态（制冷、加热、除湿、加湿）、机组属性（单机、主机、备机）、机组运行状态（运行、待机、锁定、关机、休眠）、告警信息以及当前日期和时间。
正常界面1.4.3.密码界面在正常界面按回车键，显示密码界面，如图5-6所示。
密码界面进入菜单的密码分三个等级，具体描述见表5-2。
密码等级密码等级使用者初始密码备注1级普通操作人员0001可浏览所有菜单信息；只能设定温湿度设定点（见图5-12），不可更改其他任何数值和设定2级维护人员可设置所有参数3级厂家技术人员1.5.控制逻辑1.5.1.制冷逻辑当实际温度值＝温度设定值＋温度精度，制冷需求＝100％；当实际温度值＝温度设定值，制冷需求＝0％。
当实际温度上升到100％制冷需求时，开始制冷；当实际温度下降到0％制冷需求时，制冷结束（压缩机关）。
制冷逻辑图如图5-7所示。
制冷逻辑图1.5.2.制热逻辑当实际温度值＝温度设定值－温度精度，制热需求＝100％；当实际温度值＝温度设定值，制热需求＝0％。
当实际温度下降到100％制热需求时，开始制热；当实际温度上升到0％制热需求时，制热结束（电加热关）。
制热逻辑图如图5-8所示。
制热逻辑图1.5.3.除湿逻辑1．相对湿度控制逻辑除湿模式进入条件：制冷需求小于125％并且除湿需求大于100％；除湿模式退出条件：除湿需求小于等于50％。
除湿模式进出逻辑图如图5-9所示。
除湿模式进出逻辑图进入除湿模式后，当制冷需求大于等于125％时，风机立即转为高速档运行；温度降至设定点时恢复低速档运行。
除湿模式风机高/低速转换逻辑图如图5-10所示。
除湿模式风机高/低速转换逻辑图温度补偿模式时，制冷需求大于等于0％时，压缩机开启；制冷需求小于－100％时，压缩机关闭；制冷需求小于0％时，电加热开启；制冷需求大于25％时，电加热关闭。
压缩机控制逻辑如图5-11的a）所示，电加热控制逻辑如图5-11的b）所示。
a）压缩机控制逻辑b）电加热控制逻辑除湿逻辑图（温度补偿模式）非温度补偿模式时，制冷需求大于等于0％时，压缩机开启，电加热关闭；制冷需求小于－100％时，压缩机关闭，电加热开启。
压缩机控制逻辑如图5-12的a）所示，电加热控制逻辑如图5-12的b）所示。
a）压缩机控制逻辑b）电加热控制逻辑除湿逻辑图（非温度补偿模式）2．绝对湿度控制逻辑如选择绝对湿度控制逻辑，则应根据实际温度值和实际湿度值计算出此时的绝对湿度值，并以此参照本节1．相对湿度控制逻辑进行控制。
1.5.4.加湿逻辑1．相对湿度控制逻辑当实际湿度值＝湿度设定值－湿度精度，加湿需求＝100％；当实际湿度值＝湿度设定值，加湿需求＝00％。
当实际湿度下降到100％加湿需求时，开始加湿；当实际湿度上升到0％加湿需求时，加湿结束。
加湿逻辑图如图5-13所示。
加湿逻辑图2．绝对湿度控制逻辑如选择绝对湿度控制逻辑，则应根据实际温度值和实际湿度值计算出此时的绝对湿度值，并以此按照本节1．相对湿度控制逻辑进行控制。
1.5.5.室外风机控制1．如果压力传感器故障，风机按全速运行；2．如果频偏，风机停止运行；3．启动控制：当前压缩机供电且冷凝器压力符合风机开启条件；4．停止控制：当前压缩机供电且冷凝器压力符合风机停止条件；或压缩机停机，持续时间大于1分钟；5．风机工作电压调节控制：按照FSC1P控制曲线进行控制，如图5-14所示。
FSC1P控制曲线启动时，如果压力位于设定范围，使用压力－电压曲线对应的电压输出，如果压力高于设定范围，使用MaxV电压输出；运行时，当冷凝压力小于（Pset－1）即Poff，停止风机供电；运行过程中，控制过程：A－B－C－D－E－F－C－B－A－G－H－I（其中A 点为B－G范围压力对应点）；当100％输出时，压力降低回差2bar即Pmaxv点后恢复到MaxV输出。
电压和压力参数设置见表5-3。
电压和压力参数设置表参数下限上限默认最小供电电压（％）30 50 30最大供电电压（％）60 100 100启动压力（Bar）11 15 13压力带宽（Bar） 4 6 51.5.6.经济模式控制1．机组在“经济模式”设置为开启后进入该模式；2．该模式在“开始时间”后温度控制精度将加“精度放大值”，在“结束时间”后恢复正常精度值。
经济模式参数设置见表5-4。
经济模式参数设置表参数默认值下限上限经济模式关闭（0）关闭（0）开启（1）开始时间22：00 18：00 3：00结束时间7：00 5：00 10：00 精度放大值（℃） 2 2 101.5.7.休眠模式控制1．机组在“节能卡数量”有1个及以上时进入休眠模式；2．在该模式下，满足下列条件后风机停止工作：1）除室内风机外的所有运动部件都不需要进行工作；2）所有节能卡（最多4个）测量温度都低于“休眠温度”；3）达到600秒延时。
3．在满足下列任意条件则机组退出休眠模式：1）有1个节能卡测量温度超过（“休眠温度”＋2）并达到30秒延时；2）没有1个节能卡可用。
休眠模式参数设置见表5-5。
休眠模式参数设置表参数默认值下限上限节能卡数量0 0 4休眠温度27度15 401.5.8.主备机控制1．主机工作至轮巡周期后自动切换到备机工作；2．主机或备机出现严重故障，如高压锁定、低压锁定、排气锁定时，立即切换至备机或主机工作；3．主机出现高温告警时启动备机工作。
主备机控制参数设置见表5-6。
主备机控制参数设置表参数下限上限默认备注系统模式0 2 0 0：单机；1：主机；2：备机切换模式0 1 0 0：主备；1：轮巡轮巡周期按天（一、二、三、四、五、六、七）一数字分别表示每隔相应天数轮巡轮巡时刻0：00 23：00 12：00 －1.6.告警功能1.6.1.告警种类告警种类：高压告警、低压告警、排气温度告警、高温告警、低温告警、高湿告警、低湿告警、加湿器故障告警、回风温度传感器故障、高压锁定告警、低压锁定告警、排气温度锁定告警、地板溢水告警、电源丢失告警、电源过压告警、电源欠压告警、电源频偏、电源缺相告警、电源反相告警、用户自定义1告警（防雷）、节能卡故障、气流丢失告警、压力传感器故障、湿度传感器故障告警、气流传感器故障告警、用户自定义2告警。
谢谢观赏1.6.2.告警状态及告警历史1．告警状态记录1）按照告警发生顺序记录所有产生的告警；2）告警记录包含告警类型和告警产生时间；3）掉电清除。
