手机故障分析和检修

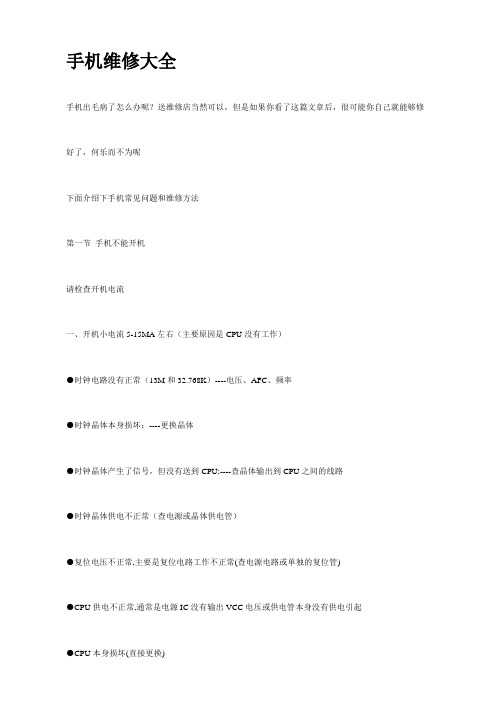

手机维修大全手机出毛病了怎么办呢？送维修店当然可以，但是如果你看了这篇文章后，很可能你自己就能够修好了，何乐而不为呢下面介绍下手机常见问题和维修方法第一节手机不能开机请检查开机电流一、开机小电流5-15MA左右（主要原因是CPU没有工作）●时钟电路没有正常（13M和32.768K）----电压、AFC、频率●时钟晶体本身损坏；----更换晶体●时钟晶体产生了信号，但没有送到CPU;----查晶体输出到CPU之间的线路●时钟晶体供电不正常（查电源或晶体供电管）●复位电压不正常,主要是复位电路工作不正常(查电源电路或单独的复位管)●CPU供电不正常,通常是电源IC没有输出VCC电压或供电管本身没有供电引起●CPU本身损坏(直接更换)二、开机电流在30-60MA左右（主要是逻辑电路工作不正常）●字库电路工作不正常●供电不正常●复位不正常（有加电复位和开机复位）●片选不正常●数据线和地址线不正常●字库本身损坏，（指字库内部暂存或字库内部断脚）●CPU损坏（指CPU内断脚或控制器损坏,MOBLINK系列CPU坏会有80-150MA的死电流）●字库内的程序错乱。

三、开机大电流（指按下开机键的电流比正常开机电流要大很多，200—600MA不等）主要是电源供电负载漏电引起开机大电流，检修这类故障，要对电路熟悉或了解主板器件的功能和供电方式，在它们这些器件旁通常有大个的电容，这些电容的正极就是供电端，测电容正极电路的反向阻值，即可知道这条供电线是否漏电。

四、加电就大电流（指把电源夹在主板的正负极就漏电）主要是直接由电池供电的元件损坏引起，如功放电路，电源电路，供电管，充电电路，与电源线相连的对地小元件等。

第二节不能关机不能关机：指手机可以开机，功能正常，但是不能关机（故障通常出在关机电路）●关机电路中的元件损坏●CPU损坏●主板关机电路有断线（电源到CPU或关机管到电源断线）●电源IC损坏第三节自动开机自动开机：加电就开机了手机开机有两种方式，一种是高电平开机，另一种是低电平开机。

手机是高科技的电子产品，随身携带，实用方便，已成为大众消费的产品，虽型号较多，结构不同，出现故障的现象多种多样，但检修方法大致相同，下面浅谈一些常用的检修技巧，供初学者及手机爱好者参考：一、询问法：当拿到一部故障手机时，首先询问用户，在什么样的情况下出现了故障，是否被修过等，针对用户反应的情况以及故障的现象，判断故障发生的部位，如被摔过的手机，应考虑手机芯片虚焊、断点、元件脱落、线路板断裂等；进水机，考虑电源模块损坏，铜箔及管脚生锈、腐蚀、断线；被人修过的手机注意芯片是否动过或调换，元件有无装错等。

二、直观法：通过询问后再进行直观检查，可发现一些故障。

如摔过的机器外壳有裂痕，重点检查线路板上对应被摔处的元件，有无脱落、断线；进水机主板上有水渍，甚至生绣，引脚间有杂物等；按键不正常，看按键点上有无氧化引起接触不良；用吹气法判送话和话筒是否正常。

三、电阻法：平时注意收集一些手机某些部位的对地电阻值。

如电源簧片、供电滤波电容、SIM卡座、芯片焊盘、集成电路引脚等对地电阻值。

在检修手机时，可根据某点对地电阻值的大小来判断故障。

如某一点到地的正常电阻是十千欧，故障机此点的电阻远大于十千欧或无穷大，说明此点已断路，如电阻为零说明此点已到地短路；电阻法还用于判断线路之间有无断线以及元件质量的好坏。

四、电压法：正常的手机，相应点电压是一个固定的数值，一旦手机手机损坏，故障处的电压值必然发生变化，通过检测电压值是否正常，很快找到故障发生部位，如某处电压为零，说明供电电路有断路；某处电压比正常值低，只要供电正常，说明负载有问题；在测量电压时，还要注意是连续的直流供电，还是脉动直流供电。

五、电流法：维修电源上电流表显示的数值，是手机工作时各单元电路电流总和，不同工作状态下的电流基本上是有规律的，如手机出现故障，电流必然发生变化，有经验的维修人员，通过不同的电流值，可以大致判断出故障的部位，如加电即有几十毫安的电流，说明与电源正极连接的元件漏电；若加电电流大于500毫安，说明CPU或电源、功放、电源滤波电容等元器件有击穿短路。

手机故障诊断大全1：屏幕损坏检查与处理：(1)LCD与PCB之间联接器的接触是否良好?可清洗后再安装试试看。

(2)工作电压、时钟、是否正常?是否存在虚焊?(3)软件是否有问题?可再写一次软件试试看：(4)是否LCD质量差?更换LCD。

2：手机进水避免手机进水、受潮。

液体进入手机会严重腐蚀元器件，使手机受到损害。

第一步：关闭手机电源，将手机电池取出。

第二步：用电吹风吹干手机内部的水分，但要注意，在选择风档上只能使用暖风。

在用电吹风吹干手机时，要将温度调至最低，以免机身胶料因为受热而变形。

3：翻盖故障翻盖故障是针对翻盖手机而言的，直板手机不存在这样的问题。

经常翻开机盖，时间长了，容易造成翻盖转接处损坏，这对手机翻盖的坚固程度是一个考验。

而翻盖坚固与否关键在于轴，若轴结实耐用，则出问题的可能性比较小。

双屏手机的设计思路，就是不用翻盖就可以了解到来电的情况，减少翻开机盖的次数。

另外，手机外壳故障除了其本身材料缺陷外，主要是人为因素造成的。

防范措施：喜爱翻盖手机的消费者在购机时，要仔细检查连接轴的强度。

当然，用户在使用过程中，也不要频繁地开关机盖，以免增加翻盖受损的概率。

同时，消费者在购买手机时，应弄清外壳的材料的坚韧性。

另外，平时也要注意对外壳的保护，避免外壳受到撞击、挤压等。

以便在出现问题时，明确责任，避免质量争议。

提醒：外壳、翻盖故障不是特别严重的问题，一般收取人工费50元。

4：死机死机也是令消费者头疼的问题。

死机是由多方面的原因引起的。

平时操作不当会导致死机；手机硬件受损，也可能导致经常性的死机；手机的软件设计问题而导致的死机。

防范措施：用户在使用手机的时候，一定要注意操作，按键速度不宜过快，还应避免短信息轰炸。

消费者对待手机，要轻拿轻放，防止外界震动的影响?"不要让手机进水、防潮，使硬件不受到损害。

对策：对于软件、硬件设计缺陷引起的死机，消费者只能将手机送到客户服务中心进行检修。

而最好的办法是购买品牌机，如诺基亚、三星，摩托罗拉等，毕竟，这些品牌在软件、硬件的设计上，还是可以信赖的。

手机不开机故障的分析与检修不开机是手机维修中最常见的故障之一，维修人员在维修一台不开机的手机时，首先要向用户了解引起故障的原因，一般存在以下几种情况:手机摔过、进过水、由于充电引起或正常使用中出现。

通过用户提供的信息，可判断故障范围。

一般摔过的手机，主要检查有没有虚焊，小元件有无摔掉;入水的手机，一般先清洗，再看看有无氧化、发黑的地方;因充电引起不开机的手机，主要检查元件有无击穿、烧坏;正常使用中出现不开机的，主要检查是否电池没电，接触不良引起等。

经过上述初步检查如果还不能判定故障范面，就需要加电试机，观察电流反应，根据电流反应来判定故障范围。

以下是笔者从平时实际维修中总结出来的几种不同的电流反应:一、大电流不开机大电流不开机分为两种:加上电源就出现大电流漏电;按开机键大电流反应。

1.引起大电流不开机故障的原因(1)加电就出现大漏电电流引起此故障的原因一般是手机上直接与B+相连的元件损坏、漏电。

如电源IC、功放、后备电池、电源稳压管、驱动管、对地电容等。

其中功放短路较常见，一般常见于以下几种机型:摩托罗拉T2683、西门子3508、三星A188、爱立信728。

此外，在实际维修中，因主板漏电和尾插漏电引起加电B十对地短路的现象。

如:A288手机靠近尾插右边螺丝孔处，最易因进水而引起板内线路短路的现象;T108手机ZD202漏电引起不开机，中桥C188、南方高科Hi70等国产手机尾插常常对地短路。

(2)按开机键大电流反应引起此故障的原因，一般在电源的负载支路上，而损坏的元件也较多样化，大的元件如CPU、中频IC、音频IC、字库等，小的元件如升压管、滤波电容、电阻等。

摩托罗拉V998常有CPU大电流漏电引起不开机的现象;三星N188和A288多为稳压IC引起大电流不开机的;诺基亚8210、8250系列手机则大多是充电IC、电源和音频IC引起的。

2.维修大电流不开机的方法该故障维修方法有多种，如感温法、分割法、对地阻值法。

手机开不了机的维修思路和方法2009年8月17日 10:14:17 转载：网络手机不开机故障的分析与检修一、手机开机的工作条件手机要正常持续开机，需具备以下三个条件：1、电源ic工作正常；2、逻辑电路工作正常；3、软件运行正常；其中前两点说明的是硬件工作正常，第3点说明的是软件正常，下面具体做分析：1、电源ic工作正常：⑴、电源ic供电正常。

电源ic要正常工作须有工作电压，这个电压一般就是电池电压或外外接电源电压。

⑵、有开机触发信号。

目前生产的手机既有高电平触发，又有低电平触发，无论怎样触发，开机触发信号都要加到电源ic上，在按下开机键（电源开关）时开机触发信号要有电平的变化（即高变低或低变高）。

⑶、电源ic正常，电源ic一般集成有多组受控和非受控稳压电路，当有开机触发信号时，电源ic的稳压输出端应有电压输出。

⑷、有开机维持信号（看门狗信号）开机维持信号来自于cpu,电源ic只有得到开机维持信号后才能输出持续的电压，否则，手机将不能持续开机。

2、逻辑电路工作正常⑴、有正常的工作电源。

按下开机键后，电源ic输出稳定的供电电压，要为逻辑电路供电，包括cpu 码片、字库和暂存器。

⑵、有正常的系统时钟，时钟是cpu按节拍处理数据的基础，手机中时钟电路分两种，一种是时钟vco模块内含振荡电路的元件及晶体，当电源正常接通后，可自行振荡，形成13mhz 信号输出；另一种是由中频集成电路与晶体组成，中频ic得到电源后内部振荡电路供晶体起振，由中频放大输出，13mhz时钟一般经过电容、电阻或放大电路供给cpu；另外也供给射频锁相环电路作为基本时钟信号。

⑶、有正常复位信号，cpu刚供上电源时，其内部各寄存器处于随机状态，不能正常运行程序，因此cpu必须有复位信号进行复位。

手机中的cpu的复位端一般是低电平复位，即在一定时钟周期后使cpu内部各种寄存器清0，而后此处电压再升为高电平，从而使cpu从头开始运行程序⑷、逻辑电路本身正常。

GSM手机故障检修方法：①询问法。

指接到故障机后，首先要问用户该故障机出现故障的原因，然后根据故障原因初步判断手机的故障部位，如顾客表明手机是由于摔过后导致的不开机，那么就可以初步判断为电源或CPU虚焊；若顾客说明手机是由于进水后导致的不开机，并且是当时就已经不开机了，那么就可以初步判断为电源或CPU损坏；若进水后过了几个月才导致的不开机，则可初步判断为电源或CPU虚焊。

因此作为手机维修人员，接机询问顾客故障原因很重要，能缩短维修时间。

②观察法。

指观察故障机的外观来判断故障轻重或故障难度。

比如，从外观看手机外壳，裂纹较大，则表明该故障机机板有断线可能。

从外观看主机已经长绿毛，则表明机板已严重损坏等。

③对比法。

指用相同型号的手机来作为参考。

如，发现故障机某处电压可能有问题，可通过测量一台相同型号的正常手机的相同部位的电压来判断故障机是否正常。

④替换法。

指用相同或相似的元器件或部件替代故障件来判断故障机。

如，手机打电话时不能送话，其它功能一切正常，则可用另一好的送话器替代原装送话器，从而判断是否送话器不正常或损坏引起的不送话故障。

替代法在手机维修当中经常用到，替换元器件的规律是只要外型和引脚相同都可以代换一试。

⑤补焊法。

是指对可能出现故障的元器件用电烙铁或热风枪进行加焊。

此法一般应用在虚焊的部位如某故障机开机后一切正常，但当按到某个按键时，手机就关机，表明该按键的对面的芯片或元器件有虚焊，对有外引脚的元器件，可用电烙铁进行加焊，对于BGA 芯片，可用热风枪进行吹焊。

⑥飞线法。

指利用金属导线连接某两点来达到修复故障的目的。

如，某手机上电无电流反应，则表明电池正极到主板断线，此时可用一根导线从电池触片正极飞线到主板电路中较大电容的非地端，直至有电流反应即可。

⑦感温法。

针对大电流故障而采用的一种方法。

因为在电路中只要出现大电流，一般都会出现发热现象。

因此我们可以通过感觉手机主板中的发热点或发热芯片判断故障部位。

手机不开机就不能进展正常的通讯，不开机故障原因多种多样，摔过的和进水的手机较易出现此类故障。

下面就分析不开机故障的维修方法和技巧，另外，对手机不关机故障也作一简要介绍。

一、手机供电方式一般的手机接上电源正负极就可开机，有的手机那么不然，象诺基亚系列手机必须用专用的智能供电才能开机，松下、飞利浦手机将电池温度接地才能开机。

原因就是这些手机在开机控制形式中，首先要对电池类型、温度数据进展检测，如检测正常，手机才能开机。

这种控制开机形式实际上是通过软件程序设置来保护手机。

手机消费厂商通过电池类型来防止使用非厂家消费的认可电池。

通过温度检测，使手机在充电或短路时，防止电流过大，温度过高对手机造成对手机的危害。

以诺基亚3310电池接口的原理为例，3310电池触片接口电路有四个端口，分别是电池正极(VBATT)、电池信息(BSI)、电池温度(BIEMP)和地(GND)。

BSI线是电池信息线路，主要通过封装在电池内部的下拉电阻RS来识别电池类型，当手机装上电池时，类型识别电阻RS与手机中的电阻R221组成一个分压电路，不同的RS阻值会得到不同的电压，手机系统可通过N201内的A/D转换器读取BSI信号线的直流电压，来获取电池数据信息。

BSI信号线的最大电压为2.8V。

温度监测是通过电池内的一个温度敏感下拉电阻来完成的。

在话机电路中，一个100千欧的上拉电阻连接至电源VREF。

CPU通过N201的A／D转换器读取BTEMP信号线的直流电平，来计算电池温度。

当电池的温度有变化时，RT的阻值也会随之改变，N201将RT 上的电压取样并进展模／数转换送到中央控制器，就可检测出电池的温度。

由上述原理可知，只要在电源地端接两个电阻RT、RS，并将其一端送到手机的温度检测输入端(BTEMP)，和信息输入端(BSl)即可。

因此，对诺基亚(3210手机除外)、手机在用外接电源供电时，需用专用的供电接口(即电源正极、负极、温度和类型)供电。
